Предохранители и реле Hyundai Accent
Хендай Акцент — достаточно распространённый автомобиль в широком кругу автовладельцев. За долгие годы модель успела прижиться на улицах многих городов. Чем старше становится авто и чем реже проводятся технические осмотры, тем выше вероятность того, что возникнут проблемы с электрикой и приборами. При подобных неисправностях следует проверить в первую очередь предохранители и реле Hyundai Accent. Если руководства под рукой нет, вам поможет эта статья.
Подкапотный монтажный блок
Подкапотный монтажный блок находится с левой стороны по ходу движения автомобиля, между аккумулятором, воздушным фильтром и кузовом.
Список предохранителей в блоке под капотом
1 (100 А) — генератор. Если аккумулятор стал быстро разряжаться, скорее всего дело в генераторе и отсутствии заряда АКБ. Проверьте этот предохранитель, натяжение ремня генератора, контакты разъёмов на генераторе, а также проводку. В цепях автомобиля не должно быть коротких замыканий. Проверьте напряжение на клеммах генератора при заведённом автомобиле (если нет опыта, лучше обратитесь к электрику).
Если напряжения на клеммах нет, возможно износились щётки внутри генератора, в этом случае его можно недорого починить. Если при повороте шкива раздаются скрипы или посторонние звуки, скорее всего разрушились подшипники. В этом случае лучше заменить генератор на новый или отдать в ремонт.
2 (50 А) — блокировка дверей
(электропривод), стоп-сигналы, аварийная сигнализация, звуковой сигнал, обогрев заднего стекла, освещение салона, электронный блок управления (ЭБУ).
Если у вас не работает ни один стоп сигнал (включая салонный на заднем стекле), первым делом проверьте этот предохранитель. Если он целый, то скорее всего дело в «лягушке» (выключатель в блоке над педалью тормоза), разъёме или проводке.
Если не работает «аварийка«-
проверьте данный предохранитель, предохранители 1 и 7 в салонном блоке и реле 10 в салоне, а затем кнопку включения и проводку.
Если не работает клаксон (звуковой сигнал), дело может быть в этом предохранителе, в самом устройстве гудка, проводке до него и выключателе на руле. Попробуйте кратковременно подать напряжение 12 В с аккумулятора напрямую на клеммы сигнала. Если звука слышно не будет, почините или замените его. Это довольно частая проблема, особенно в дождливую погоду. Если звук есть, проверьте контакт на массу, он должен быть надёжно прикручен. Провода не должны иметь обрывов и оплавленной изоляции.
Если не работает обогрев заднего стекла, проверьте также предохранитель 9 и реле 8 в салонном монтажном блоке. Если они исправны, проверьте контакты элементов обогрева на задней стойке, а также нити на стекле на наличие обрывов.
Обнаруженные обрывы можно починить специальным токопроводящим клеем. Можно проверить напряжение на контактах элементов обогрева, при нажатой кнопке оно там должно быть. Если напряжение на клеммах отсутствует, проверьте проводку, проложенную по кузову и исправность кнопки.
3 (30 А) — головной свет и лампы габаритов. Если не горят лампы головного света или габаритов, проверьте также предохранители 27, 28, затем в салонном блоке реле 4, сами лампы, контакты разъёмов, проводку и выключатель.
4 (20 А) — блок управления двигателем. Если двигатель не заводится, работает не ровно или глохнет без видимых причин, проверьте этот предохранитель и его контакты, а также предохранители 5, 6, 16, 17, 18, 21, затем в салонном блоке предохранитель 5 и реле 3. Помимо проводки, дело может быть в топливной системе, бензонасосе, системе зажигания, свечах и других составляющих систем. Если нет опыта, лучше провести полную диагностику двигателя в автосервисе.
5 (30 А) — запуск двигателя, катушки зажигания.
6 (20 А) — вентилятор радиатора. Если вентилятор системы охлаждения двигателя не включается, проверьте также реле 18 и предохранитель 10 в салонном блоке. Попробуйте подать напряжение 12 В от АКБ напрямую на вентилятор, исключив тем самым вариант его поломки. Также дело может быть в датчике температуре охлаждающей жидкости (ДТОЖ) или термостате. При появлении признаков повышенной температуры и перегрева двигателя сразу же глушите его. Иначе можно попасть на дорогостоящий ремонт. Если нет опыта, лучше обратиться в мастерскую.
7 — разъем.
8 — реле вентилятора отопителя. Если у вас перестала работать печка и в салоне холодно, проверьте это реле, а также предохранитель 40. Если отопитель работает только в режиме максимальных оборотов, проверьте резистор, который отвечает за режимы работы вен
Руководства по ремонту и обслуживанию Kia Picanto (47 PDF-файлов
У нас 47 Kia Руководства Picanto покрывая в общей сложности 14 лет производства. В таблице ниже вы можете увидеть 0 Руководства по ремонту Picanto, 0 Руководства пользователя Picanto и 19 разное Kia Picanto загружает.
Наше самое популярное руководство — это Kia — Авто — kia-picanto-2012-manual-del-propietario-99112 , Это (как и все наши руководства) можно бесплатно загрузить в формате PDF.
Как скачать Kia Picanto Руководство по ремонту (на любой год)
Эти руководства Picanto предоставлены нашими пользователями, поэтому мы не можем гарантировать полноту.Мы проверили годы, которые указаны в руководствах и у нас есть руководства по ремонту Kia Picanto на последующие годы; 2004, 2005, 2006, 2007, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2015, 2016, 2016, 2017 и 2018.
Просмотрите 47 различных PDF-файлов, представленных ниже, например этот.Затем вам будут показаны первые 10 страниц этого конкретного документ, затем прокрутите вниз и нажмите ‘показать полный PDF’ . Затем вы можете нажать скачать у вас есть совершенно бесплатное руководство по автомобилю, навсегда!
Какие темы делает Киа Пиканто Обложка руководства по обслуживанию / ремонту?
В общей сложности это более 9441 страницы контента, посвященного вашему Киа Пиканто .Вот неполный список о том, что покрыто;
- Kia Picanto руководство по ремонту придорожного ремонта
- Kia Picanto руководство по еженедельным проверкам
- Kia Picanto руководство по ремонту, посвященное смазочным материалам, жидкостям и давлению в шинах
- Kia Picanto служебные PDF-файлы по текущему ремонту и обслуживанию
- Детальный Двигатель Kia Picanto и связанные с ним сервисные системы (для ремонта и капитального ремонта) (PDF)
- Kia Picanto Данные трансмиссии Сервисное руководство PDF
- Kia Picanto Тормоза и подвеска PDF
- Kia Picanto Электрические схемы
В поисках бесплатного Kia Picanto Haynes / Инструкции по эксплуатации Kia Picanto Chilton?
Мы получаем много людей, которые приходят на сайт, чтобы получить бесплатную Kia Picanto Хейнс руководство.Вам нужно знать две вещи; во-первых, это незаконно , а во-вторых — есть гораздо лучшие способы обслуживания и понимания вашего двигатель Kia Picanto , чем руководство Хейнса. По сути, мы здесь для того, чтобы дать вам альтернатива Хейнсу и Чилтону, онлайн и совершенно бесплатно.
Меняем предохранители Прадо 150
Нередко случается такое, что водители не считают нужной своевременную замену предохранителей. Но, если схема перегорает или начинает плавиться, водитель не знает, что следует сделать в первую очередь.
Перед тем, как приступать к замене элемента, нужно удостовериться, что он сгорел. Для этого нужно определить блок, связанный с поврежденными приборами, а затем выделить конкретный предохранитель. Элемент, подлежащий замене, нужно достать из блока с помощью щипцов или пинцета. Схему нужно внимательно изучить.
Проверяем предохранитель: 1. Исправный предохранитель. 2. Перегоревший предохранитель.
Если присутствуют внешние дефекты, элемент нужно заменить
Приобрести новый электропредохранитель для Прадо 150 можно в любом автомобильном магазине, но важно выбрать хорошую запчасть. Образец следует внимательно рассмотреть, чтобы на нем не было искривлений, насечек на металлической части, заводских браков пластика
Перед установкой нового блока он тестируется:
- Приобретается запасной электропредохранитель.
- К металлическим частям предохранителя присоединяется проводка, соединенные с аккумулятором.
- Качественный элемент перегорит, бракованный – расплавится.
- Если в машину будет ошибочно установлена бракованная деталь, это приведет к возгоранию.
- После теста можно приступать к замене – установить исправную деталь на место старой в Прадо 150.
- Перед непосредственной установкой схемы, нужно ликвидировать условия, которые привели к порче прошлого элемента.
Три возможных размера предохранителей: мини, средний, макси. Существует три возможных размера предохранителя: мини, средний, макси. В каждом случае для него выделяется специальное место в блоке. Сила тока в предохранителе должна быть больше силы тока в соответствующем приборе, определить ее можно по цвету корпуса. На схеме не должны находиться оголенные провода, так как они могут снова испортить схему, спровоцировав короткое замыкание. По окончании работы следует удостовериться, что все электроцепи исправны. Блок правильно заменен, если не возникает никаких проблем в его функционировании, а также в работе остальных систем.
Замена заднего дворника Kia Picanto видео инструкция
Замена заднего дворника Kia Picanto Здравствуйте. Щетка на дворнике спустя несколько лет активной эксплуатации автомобиля изнашивается, и практически не делает своей работы.
Дворники на заднее стекло для Kia Picanto 1 (2004-2007)
В заднее стекло ничего не видно, и это затрудняет передвижение на автомобиле. Бывает щетка живая, но все равно не чистит. Проблема тому ослабленная пружина что прижимает щетку к стеклу. Рекомендую покупать такие вещи только оригинальные. Пошаговая инструкция 1.
Демонтируем пластмассовую декоративную крышку, которая закрывает гайку крепления поводка дворника. С помощью воротка и головки на тринадцать откручиваем гайку крепления поводка дворника.
Итак, идем к крышке багажника и приступаем: Необходимо достать пластиковую заглушку, под которым скрывается гайка, крепящая поводок к оси. Круглая заглушка.
Достать ее далеко непросто. За время своего существования на машине она обросла грязью и прикисла.
Задние стеклоочистители для Kia Picanto I (2004-2007)
На самом деле, держится она на одной защелке, но чтобы ее сдвинуть с места, придется постараться. Я использовал WD, чтобы отмочить заглушку от грязи пропшикал щель по окружности заглушки.
Через пол часа отмокания и попыток расшатать заглушку она сдалась. Для снятия необходимо надавать на усик защелки со стороны стекла легко нащупывается пальцем.
Задний дворник kia picanto и ее фиксатор. Под заглушкой обнаруживаем гайку на Гайка дырочка около гайки — вырез под защелку заглушки, пальцем давить. Берем ключ на 13 и помощника.
Помощник с ключом. И откручиваем гайку. Далее пытаемся сдернуть поводок с оси и понимаем, что ничего не выходит — прикипело намертво.
-
Как открыть консоль в раст легаси
-
Как заменить задний дворник на тойота рав 4
-
Рено дастер дорогой в обслуживании или нет
-
Ремонт заднего суппорта солярис
- Пежо 206 не заводится не крутит
Блок в салоне
Вариант 1
Данная схема подойдёт для моделей в 90, 91 — 95 кузове. Блок расположен под панелью на стойке за защитной крышкой.
Схема с крышки блока. Вариант 1.
Схема с крышки блока. Вариант 2.
Общее описание
- ECU-IG — электронная система впрыска топлива, система охлаждения воздуха в салоне
- STOP — световой стоп сигнал
- RADIO — радиоприемник,электрическое зеркало заднего вида
- ECU-B — задняя противотуманная фара
- ENGINE — система зарядки аккумулятора,система разогрева двигателя
- WIPER — очистители и омыватели стекол и фар
- CIG — прикуриватель, индикаторное табло цифровых часов
- IGN — система зарядки аккумулятора, контрольная лампочка зарядки, устройство рециркуляции отработанных газов, электро вентилятор в отсеке двигателя, предпусковой разогрев двигателя
- TAIL — габариты, лампочка освещения номерного знака, освещение щитка с приборами
- GAUGE — индикаторные приборы, контрольные ,сигнальные лампочки, прибор контроля экономичности движения, фара заднего хода, система регулировки кондиционирования воздуха, обогрев заднего стекла, электро стеклоподъемник, центральный замок
- TURN — мигающие световые указатели поворотов, аварийная сигнализиция
- SUNROOF — сдвигающаяся крыша с электроприводом.
Вариант 2
Данная схема подойдёт для моделей в 100, 101 кузове. Как и в предыдущем вариант, блок установлен под панелью на стойке, около ноги водителя.
Пример блока
СхемаНазначение предохранителей
Правый руль
| 1 | 15А FOG — противотуманные фары |
| 2 | 10А IGN — зажигание |
| 3 | 15А STOP — стоп-сигналы |
| 4 | 30А DEFOG — обогреватель стекла |
| 5 | 20А CIG & RADIO — прикуриватель, магнитола, зеркала |
| 6 | 10А ECU-В — АБС, электро питание центрального замка |
| 7 | 10А TURN — указатели поворота |
| 8 | 10А GAUGE — приборы |
| 9 | 15А TAIL — габариты |
| 10 | 7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обогревателя стекла |
| 11 | 15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП) |
| 12 | 20А WIPER — стеклоочистители |
Левый руль
| 1 | 15А FOG — противотуманные фары |
| 2 | 10А IGN — зажигание |
| 3 | 15А STOP — стоп-сигналы |
| 4 | 20А SEAT HTR — обогреватель сидений |
| 5 | 20А CIG & RADIO — прикуриватель, магнитола, зеркала |
| 6 | 10А ECU-В — АБС, электро питание центрального замка |
| 7 | 10А TURN — указатели поворота |
| 8 | 10А GAUGE — приборы |
| 9 | 10/15А TAIL — габариты |
| 10 | 7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обогревателя стекла |
| 11 | 15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП) |
| 12 | 20А WIPER — стеклоочистители |
Обозначение реле
- a — POWER — стекло подъемники, люк и центральный замок
- b — FOG — противотуманные фары
- с — FLASHER — реле — прерыватель
- A — DEFOG — обогреватель стекла
- B — TAIL — габариты
Вариант 3
Данная схема подойдёт для моделей в 110, 111 кузове. В этом исполнении блок предохранителе находится в нижней части панели приборов.
Фото — пример
Схема
Описание
| 1 | 15А FOG — Противотуманные фары |
| 2 | 15А STOP — Стоп-сигналы, система впрыска топлива, анти- блокировочная система тормозов, система блокировки переключения |
| 3 | 10А ECU -IG — Антиблокировочная система тормозов |
| 4 | 5А STARTER — Стартер |
| 5 | 15А LIGHTER — Прикуриватель, часы, электропривод зеркал, магнитола |
| 6 | 5А ECU -B — Электронная система управления дизельным двигателем |
| 7 | 10А METER — Комбинация приборов |
| 8 | 7,5А TURN — Указатели поворотов, аварийная сигнализация |
| 9 | 7,5А IGNITION — Система зарядки аккумуляторной батареи, система впрыска топлива |
| 10 | 15А TAIL — Задние фонари, задние габариты, подсветка номерного знака, комбинации приборов и аудиосистемы |
| 11 | 20А WIPER — Стеклоочистители и омыватель |
| 12 | 30А DEFOG — Обогреватель заднего стекла |
| 13 | 10А IDLE-UP — Система повышения частоты вращения холостого хода |
| 14 | 30А DOOR — Центральный замок |
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Kia Picanto, предохранители Kia Picanto, электросхема двигателя Kia Picanto, цветная электросхема Kia Picanto
9. Блоки реле и предохранителей
Блок реле и предохранителей моторного отсека
Замена блока реле и предохранителей моторного отсека
1. Отсоедините отрицательную клемму аккумуляторной батареи.
2. Нажмите на крюки в блоке реле моторного отсека в направлении, указанном стрелкой, и поднимите узел блока EMS (А).
3. Отсоедините разъем (А) и снимите узел блока EMS (В).
4. Установка производится в порядке, обратном снятию.
Проверка технического состояния плавких предохранителей
1. Убедитесь в отсутствии зазоров в держателях плавких предохранителей и надежности крепления предохранителей.
2. Соответствуют ли требованиям номиналы плавких предохранителей в каждой из цепей?
3. Нет ли перегоревших плавких предохранителей?
При замене плавкого предохранителя обязательно используйте предохранитель с тем же номиналом. Обязательно выявите причину перегорания предохранителя и устраните неисправность перед установкой нового предохранителя.
Мультипредохранитель
Мультипредохранитель предназначен для оптимизации моторного отсека.
Примечание:
Необходимо заменить мультипредохранитель (А) целиком, если хотя бы один из его предохранителей поврежден.
При замене мультипредохранителя строго следуйте схеме «Моторный отсек – расположение компонентов».
Используйте правильный номинал мультипредохранителя для каждой цепи.
Блок реле и предохранителей салона
Снятие блока реле и предохранителей салона
1. Отсоедините отрицательную клемму аккумуляторной батареи.
2. Снимите нижнюю часть передней панели.
3. Отсоедините разъемы со стороны предохранителей распределительной коробки в салоне.
4. Отверните 2 крепежных гайки и выверните болт, затем снимите распределительную коробку в салоне.
5. Отсоедините разъемы в задней части распределительной коробки в салоне.
Установка блока реле и предохранителей салона
1. Установите распределительную коробку в салоне.
2. Установите нижнюю часть передней панели.
3. Проверьте правильность работы всей системы.
Предохранители и реле под капотом Альфа Ромео
Монтажный блок в моторном отсеке расположен возле АКБ. Блок закрыт защитной крышкой, крышка закреплена винтами.
Схема блока предохранителей и реле под капотом Альфа Ромео
Описание
1 Запасной 2 Запасной 3 Реле электродвигателя вентилятора отопителя 4 Реле дальнего света фар 5 Реле системы управления двигателем 6 Реле обогревателя лобового стекла 7 Реле разъема питания дополнительного оборудования 8 Реле топливного насоса 9 Реле противотуманных фар 10 Реле звукового сигнала 11 Реле запрещения запуска 12 Реле обогревателя заднего стекла 13 Реле системы кондиционирования 14 Реле омывателей фар F1 (7,5А) Кондиционер F2 (15А) Фары F3 (15А) Звуковые сигналы F4 (30А) Дополнительный обогреватель PTC1 F5 (5A) Катушка дистанционного выключателя системы контроля, блок управления контроля двигателя (версии 1.4), отклоняющая катушка системы охлаждения двигателя (300W +300W F6 (20А) Система ABS/ESP F7 (15А) Противотуманные фары F8 (15А) Топливный насос F9 (20А) Омыватели фар F10 (15А) Насос КПП F11 (30А) Обогреватель заднего стекла F12 (5А) Электронный блок управления двигателем F13 (5А) Блок управления эклектического привода (питание + ключ) Блок управления системы тормозов (питание + ключ) Датчик отклонения от курса на центральном туннеле F14 (7,5А) Обогреватели для оттаивания наружных электрических зеркал со стороны водителя и пассажира, Обогреватели для оттаивания наружных на передних брызговиков, Бобина переключателя обогрева лобового стекла F15 (30A/40A/50А) Электродвигатель вентилятора систем охлаждения F16 (70А) Многофункциональный блок управления F17 (40А) Система ABS/ESP F18 (70A) Электроусилитель рулевого управления F19 (20A/30A/40A) Электродвигатель вентилятора систем охлаждения F20 (40A) Электродвигатель вентилятора отопителя F21 (20A) Цепи замка зажигания F22 (50A) F23 (60A) Свечи накаливания F24 (40A) Блок предохранителей/реле в багажном отделении F25 (10A) Управление двигателем F26 (10A) Управление двигателем F27 (15A/20A) Управление двигателем F28 (15A) Обогреватель лобового стекла F29 (15A) Разъемы питания дополнительного оборудования, прикуриватель
Блок предохранителей Kia Rio 2
Для замены предохранителя используйте пинцет, расположенный в блоке.
Электроусилитель рулевого управления
Блок управления двигателем
Выключатель (замок) зажигания
Стартер, выключатель (замок) зажигания
Генератор, аккумуляторная батарея
Блок управления двигателем
Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
Реле электровентилятора радиатора
Блок управления двигателем
Топливные форсунки, система кондиционирования
Реле электровентилятора конденсора (малая скорость вращения)
Реле электровентилятора радиатора
Реле топливного насоса
Реле звукового сигнала
Реле нагревателя топливного фильтра*
Реле электродвигателя вентилятора отопителя
Реле электровентилятора конденсора (высокая скорость вращения)

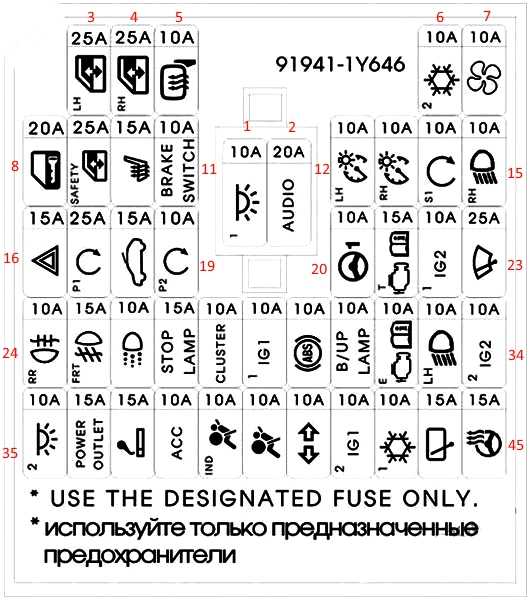

Монтажный блок предохранителей в салоне киа рио
Для доступа к предохранителям необходимо нажать вниз на рукоятку фиксатора крышки
и снять ее, извлекая держатели на ее нижнем краю из пазов панели приборов
предохранителя (сила тока, А)
Стеклоочиститель двери задка
Лампы левой фары
Стеклоочиститель ветрового окна
Лампы правой фары
Центральный выключатель замков дверей
Антиблокировочная система тормозов ABS
Фонарь света заднего хода
Предохранитель прикуривателя киа рио 2
Привод складывания наружных зеркал заднего вида
Фары для дневной езды
Система управления двигателем
Блокировка электрических стеклоподъемников (правая сторона)
Аудиосистема, маршрутный компьютер
Задний противотуманный фонарь
Обогрев заднего стекла
Блок управления автоматической коробкой передач
Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
Блокировка электрических стеклоподъемников (левая сторона)
Система обогрева наружных зеркал заднего вида
Левый задний габаритный огонь
Правый задний габаритный огонь
Фонари указателей поворота
Контрольная лампа подушки безопасности
Снятие монтажного блока предохранителей в салоне
Отсоедините клемму минус от аккумулятора
Снимите нижний щиток панели приборов
Снимите переднюю облицовку левого порога
и облицовку левой боковины, преодолевая сопротивление фиксаторов
На лицевой стороне монтажного блока, нажав на фиксаторы
и малую серую колодки жгутов проводов
На левом торце блока нажмите на фиксатор верхней колодки жгута проводов
и отсоедините ее от блока
Подденьте скобу фиксатора средней колодки
и отстегните фиксатор
отсоедините колодку от блока
Аналогично отсоедините от блока нижнюю колодку
отожмите отверткой два фиксатора по бокам диагностического разъема
извлеките разъем из гнезда
и отведите в сторону вместе со жгутом проводов
Отверните две гайки крепления монтажного блока к усилителю панели приборов
Снимите монтажный блок со шпилек крепления, разверните его тыльной стороной и отсоедините от верхней части его обратной стороны его серую А, черную Б и желтую В колодки жгутов проводов, нажав на их фиксаторы
Аналогично отсоедините от правой части обратной стороны монтажного блока желтую А и две бежевые Б и В колодки жгутов
Поверните монтажный блок в бок и нажав на фиксаторы и отсоедините от центральной части его тыльной стороны серую
и белую колодки
Отжав от блока фиксаторы, отсоедините от блока ответные части малой белой
и черной колодок жгутов проводов
и снимите монтажный блок
Установка монтажного блока обратно снятию
Снятие монтажного блока предохранителей в моторном отделении
Отсоедините клемму минус аккумулятора
Снимите крышку монтажного блока и открутите винт
Отверните гайку крепления монтажного блока к кузову
Отверните гайки крепления клемм трех силовых проводов и снимите клеммы со шпилек монтажного блока
отсоедините от блока три колодки жгутов проводов, отжав фиксаторы крепления
приподнимите монтажный блок, отсоедините колодки жгутов проводов от его основания, отжав фиксаторы их крепления, и снимите монтажный блок.
