Toyota funcargo 1.5 4wd 5дв. минивэн, 105 л.с, 5мкпп, 1999

Тип 2

В салоне

Главный блок находится под с водительской стороны под приборной панелью, за пластиковой крышкой. Общий вид.

Схема элементов основного салонного блока
№	Описание	Ток, А
1	Система тормозов АБС	20
2	Аварийная сигнализация	15
3	20
4	Электропривод центрального замка	30
5	Обогреватель стекла задней двери	20
6	Стеклоочиститель стекла задней двери	10
7	Кондиционер	10
8	Стеклоочистители и омыватели	20
9	Электропривод стеклоподъемников	30
10	Указатели поворотов	10
11	Комбинация приборов	15
12	Блок управления двигателем	15
13	Подогреватель топлива	20
14	15
15	Предохранитель прикуривателя	15
16	Гудок	10
17	Лампы задних габаритов	10
18	Стоп сигналы	15
19	Противотуманные фары	15
20	Освещение салона	10
21	Задний отопитель	30
22	Основной обогреватель	30

Дополнительный блок размещен под сиденьем водителя, либо между АКБ и мотором у бензиновых моделей, либо под пассажирским сиденьем, либо около бачка ГУР у дизельных моделей. Общий вид.

Схема элементов дополнительного блока
№	Расшифровка	Ток, А
1	HEAD — фары	30
2	FIP/ INJ — блок управления двигателем	30
3	GLOW — свечи накаливания	60
4	MAIN — главный предохранитель	80
5	АБС	60
6	KEY — предохранитель для различных цепей	40
7	BTN — освещение салона, электро привод центрального замка	60

Под бардачком с пассажирской стороны размещен блок с модулями реле. Общий вид.

Здесь могут находится следующие модули отвечающие за: — Стоп сигналы; — Вентилятора переднего и заднего отопителя; — Селектор АКПП; — Кондиционер; — Фары; — Гудок; — Габариты; — Селектор АКПП.

• Катализатор на ниссан террано когда менять



• Форд галакси проваливается педаль тормоза



• Резьба сливной пробки рено логан



• Навигация для сузуки витара самостоятельно



• Форд с макс тяжело крутится руль

Тип 2

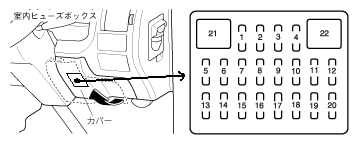

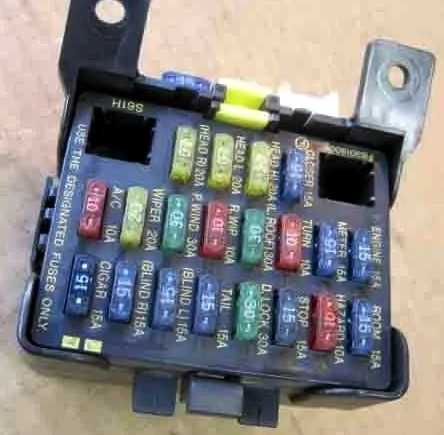

Блок предохранителей в салоне

Находится в нижней части приборной панели за защитной крышкой.

казни

Диаграмма

Обозначение

1	20A HEAD R — Фара правая (модели с 2001 г.)
2	20A HEAD L — Фара левая (модели с 2001 г.)
3	GLOW — Свечи (модели с 1999 г.)
20A HEAD HI — Передние фары (модели с 2001 г.)
4	15A CLOSER — Система отделки дверей
5	10A A / C — Кондиционер
6	20А WIPER — Стеклоочистители и омыватели
7	30A P / WIND — Электропривод стеклоподъемников
8	10А R.WIPER — Стеклоочиститель задней двери
9	20A SUN ROOF — Люк, предохранитель для различных цепей
10	10A TURN- указатели поворота
11	15А СЧЕТЧИК — Комбинация приборов
12	15A ENGINE — Система управления двигателем
13	15A CIGAR — прикуриватель, электрические зеркала, магнитола, предохранители для различных цепей, вентилятор моторного отсека
14	15А ШТОРКА (П / С) — Электропривод правой шторки
15	15А ШТОФ (LH) — Электропривод левой шторки
16	10А HORN — Звуковой сигнал (модели с 1999 г.)
15A TAIL — Габаритные огни, подсветка комбинации приборов (модели с 2001 г.)
17	30А DOOR LOCK — Центральный замок
18	15А STOP — Стоп-сигналы
19	10А ОПАСНОСТЬ — Тревога
20	10А КОМНАТА — Освещение салона, освещение багажного отделения
21 год	30A DEFOGGER — Обогрев стекла задней двери (модели с 1999 г.)
22	ОПЦИЯ 30А — Дополнительное оборудование (модели с 1999 г.)

Блок предохранителей

Установил недалеко от АКБ.

Фото пример

Схема с крышки блока

Описание

ГЛАВНЫЙ	100A Главный предохранитель
ГОЛОВА	30А Фары
ПОКЛОННИК	30A Электродвигатель вентилятора конденсатора, предохранитель для различных цепей
ВЕНТИЛЯТОР 2	40A Электродвигатель вентилятора конденсатора, предохранитель для различных цепей
ST SIG	10А Стартер
PTC	20А Дополнительный отопитель
РАЗДЕЛ	20A Антиблокировочная тормозная система
ХВОСТ	15A Габаритные огни, подсветка комбинации приборов
ПИТАНИЕ ПЕРЕМЕННОГО ТОКА	15А Предохранитель для различных цепей
ФИП	15А Топливный насос, блок управления двигателем
ТУМАН	15A Противотуманные фары
ИГКИ	Предохранитель 60A для различных цепей
РАЗДЕЛ	60A Антиблокировочная тормозная система
ОБОГРЕВАТЕЛЬ	30A Задний обогреватель
BTN	40А Освещение салона, центральный замок
НАГРЕВАТЕЛЬ	Нагреватель 30А
ДОБАВИТЬ ВЕНТИЛЯТОР	Электродвигатель вентилятора конденсатора 30А

Цепь — реле топливного насоса

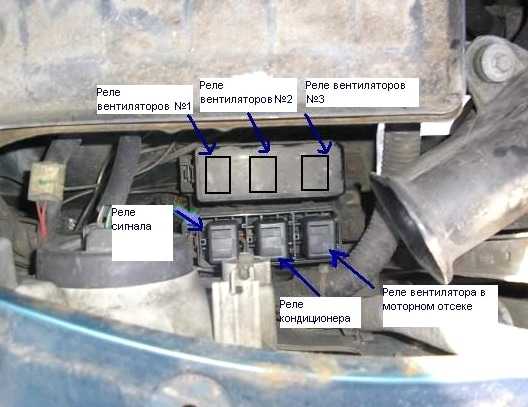

Коробка реле

Крепится рядом с основным. Назначение реле не является обязательным. Может отличаться от вашего.

Отдельные элементы могут быть установлены на все это устройство. Например, рядом с аккумулятором реле свечей, рядом задняя печка. Или на левом крыле: реле габаритов, противотуманные фары, выдвижной тент и т. Д.

Где находится блок предохранителей в КИА Бонго 3

Автомобиль KIA Bongo 3 имеет 12-вольтовую систему постоянного тока с подключением отрицательного вывода к кузову.

Блоки предохранителей и реле размещены в моторном отделении (на некоторых модификациях выносится на раму рядом с аккумулятором) и под кожухом панели приборов.

Приборная панель

Коробка смонтирована под съемной пластиковой крышкой в нижней левой части панели (около ноги водителя). На заглушку наклеена этикетка с указанием номинала и назначения ножевых вставок и реле.

Модуль содержит предохранители, рассчитанные на силу тока до 20 А. Номинал и предназначение части вставок зависят от года производства автомобиля.

Блок в салоне под приборной панелью.

Главный блок предохранителей

Силовые плавкие вставки и мощные реле скомпонованы в коробке, смонтированной в моторном отсеке или на раме. Например, в блоке располагается центральный предохранитель на 100 А, защищающий проводку от повреждений при неисправности генератора.

Коробка выполнена из пластика, закрыта крышкой с герметичным резиновым кантом. Номинал и назначение элементов зависят от года выпуска автомобиля.

Блок предохранителей под рамой.

Тип 1

Пассажирский отсек для использования коробки

Находится под панелью приборов со стороны водителя, за защитной крышкой.

1. 20А — АБС
2. 15А — Сигнализация
3. 20А
4. 30А — Электропривод центрального замка
5. 20А — Обогрев стекла задней двери
6. 10А — Стеклоочиститель задней двери
7. 10А — Кондиционер
8. 20А — Стеклоочистители и омыватели
9. 30А — Электрические стеклоподъемники
10. 10A — Указатели поворота
11. 15A — Комбинация приборов
12. 15А — Блок управления двигателем
13. 20А — Подогреватель топлива
14. 15А
15. 15А — Прикуриватель
16. 10А — Звуковой сигнал
17. 10А — Задние фонари
18. 15А — Стоп-сигналы
19. 15А — Противотуманные фары
20. 10А — Внутреннее освещение
21. 30А — Задний обогреватель
22. 30А — Главный нагреватель

Дополнительный блок предохранителей

Он расположен под сиденьем водителя, между аккумулятором и двигателем для бензиновых двигателей, или под сиденьем пассажира, рядом с бачком гидроусилителя рулевого управления для дизельных двигателей или под капотом автомобиля.

Деловое свидание, встреча

1. 30А ГОЛОВА — фары
2. 30A FIP / INJ — блок управления двигателем
3. 60A GLOW — свечи накаливания
4. 80A MAIN — главный предохранитель
5. 60А АБС — АБС
6. КЛЮЧ 40А — предохранитель для различных цепей
7. 60А БТН — освещение салона, центральный замок с электроприводом

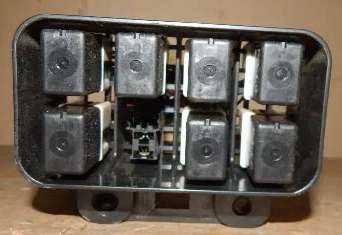

Коробка реле

Устанавливается в панели со стороны пассажира, под бардачком.

Место нахождения

Здесь расположены следующие реле:

• Звуковой сигнал
• Вентилятор обогревателя
• Задний вентилятор отопителя
• Кондиционер
• Фара
• Стоп сигналы
• Габаритные размеры
• Селектор АКПП

Type 1

Passenger compartment fuse box

Located under the dashboard on the driver’s side, behind the protective cover.

Photo – example

Assignment

1. 20А – ABS
2. 15A – Alarm
3. 20A
4. 30A – Electric drive of the central locking
5. 20A – Heated rear door glass
6. 10A – Rear door glass wiper
7. 10A – Air conditioner
8. 20A – Screen wipers and washers
9. 30A – Power windows
10. 10A – Direction indicators
11. 15A – Instrument cluster
12. 15A – Engine control unit
13. 20A – Fuel heater
14. 15A
15. 15A – Cigarette lighter
16. 10A – Sound signal
17. 10A – Tail lamps
18. 15A – Stop signals
19. 15A – Fog lights
20. 10A – Interior lighting
21. 30A – Rear heater
22. 30A – Main heater

Additional fuse box

It is located under the driver’s seat, between the battery and the engine for gasoline engines, or under the passenger seat, near the power steering reservoir for diesel engines, or under the hood of a car.

The photo

Diagram

Appointment

1. 30A HEAD – headlights
2. 30A FIP / INJ – engine control unit
3. 60A GLOW – glow plugs
4. 80A MAIN – main fuse
5. 60A ABS – ABS
6. 40A KEY – fuse for various circuits
7. 60А BTN – interior lighting, electric central locking

Relay box

Installed in the panel on the passenger side, under the glove compartment.

Location

The photo

The following relays are located here:

• Sound signal
• Heater fan
• Rear heater fan
• Air conditioner
• Headlight
• Stop signals
• Dimensions
• Automatic transmission selector

Блок предохраниетелей под капотом автомобиля

В моторном отсеке (под капотом) может быть два блока с предохранителями и реле.

Основной блок

Основной блок моторного отсека расположен с левой стороны автомобиля (если лицом к машине смотреть на капот, то вправо).

Схема предохранителей в главном блоке моторного отсека

нет на диаграмме	Название предохранителя	Предохранитель	Защищенная цепь
1	МДПС 1	80 А	Электроусилитель руля (MDPS)
2	Генератор (ALT)	Двигатель 1,4 л: 125 А Двигатель 1,6 л: 150 А	Предохранители — аккумулятор 1, аккумулятор 2, зажигание 2, нагреватель топливного фильтра, вентилятор охлаждения, ECU1, TCU2, ближний свет, топливный насос, звуковой сигнал, ECU3, кондиционер, аккумулятор3, зажигание1, розетка1
3	Обогрев заднего стекла	40 А	Распределительная коробка панели приборов (реле обогрева заднего стекла)
4	АБС 1 (АБС)	40 А	Модуль электронного контроля устойчивости (ESC)
5	АБС 2 (АБС)	40 А	Модуль электронного контроля устойчивости (ESC)
6	Поклонник	40 А	Реле вентилятора кондиционера
7	Дворники	10 А	Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя
восемь	ЭБУ 2 (E2)	10 А	Соединительный разъем
девять	Ближний свет правой фары (RH)	10 А	Ближний свет, правая фара
10	Левая фара ближнего света (LH)	10 А	Ближний свет, левая фара
одиннадцать	Правая фара дальнего света (RH)	10 А	Дальний свет, правая фара
12	Левая фара дальнего света (LH)	10 А	Дальний свет, левая фара
13	Катушка зажигания (КАТУШКА ЗАЖИГАНИЯ)	20 А	Катушки зажигания №1-4, конденсатор
14	Инжектор (INJECTOR)	15 А	ECM (модуль управления двигателем) / PCM (комбинированный модуль управления двигателем и трансмиссией), ЭБУ электронного ключа, форсунки №1-4
15	Фары заднего хода (лампа B / UP)	10 А	Переключатель фонарей заднего хода
16	Батарея 1	40 А	Распределительная коробка комбинации приборов (предохранители — задний противотуманный свет, дневные ходовые огни, фары, аудиосистема, замок двери, датчик положения педали тормоза)
17	Аккумулятор 2	50 А	Распределительная коробка панели приборов (предохранители — электрические стеклоподъемники, левая противомоскатная дверь, обогрев заднего сиденья, реле электрического стеклоподъемника)
18	Зажигание 2 (IG2)	40 А	Замок зажигания, соединительный блок PDM (реле IG2), реле стартера
19	Вентилятор	40 А	Реле вентилятора охлаждения №2, реле вентилятора охлаждения №1
ветры	ЭБУ 1 (E1)	30 А	Главное реле
21 год	MA 2 (T2)	20 А	PCM (комбинированный модуль управления двигателем и трансмиссией)
22	Левый ближний свет	20 А	Реле ближнего и дальнего света фар
23	Топливный насос (FUEL PUMP)	15 А	Реле топливного насоса
24	Звуковой сигнал	10 А	Реле звукового сигнала
25	ЭБУ 3 (E3)	15 А	ECM (модуль управления двигателем) / PCM (комбинированный модуль управления двигателем и коробкой передач)
26	Кондиционер (A / C)	10 А	Реле кондиционера
27	Аккумулятор 3	40 А	Распределительная коробка панели приборов (предохранители — стоп-сигнал, электронный ключ, будка экстренного вызова, указатель поворота, противотуманная фара, иммобилайзер, реле задних фонарей)
28 год	Зажигание 1 (IG1)	30 А	Замок зажигания, блок реле PDM (реле IG1, реле ACC)
29	Розетка 1	40 А	Распределительная коробка панели приборов (реле розетки)
тридцать	Телематика	10 А	Устройство мониторинга

Обозначение реле

нет на диаграмме	Название реле	Вид
1	Главное реле	МИНИ
2	Реле стартера	МИКРО
3	Реле топливного насоса	МИКРО
4	Реле нет. 2 дворника	МИКРО
5	Реле дальнего света	МИКРО
6	Реле вентилятора охлаждения №2	МИКРО
7	Реле кондиционера	МИКРО
восемь	Реле вентилятора кондиционера	МИКРО
девять	Реле вентилятора охлаждения №1	МИКРО
10	Реле нет. 1 дворник	МИКРО
одиннадцать	Реле фар	МИКРО
12	Реле звукового сигнала	МИКРО

Дополнительный блок

Вот реле и предохранители, отвечающие за подогрев (особенно обогреватель лобового стекла)

При проверке блока предохранителей также см. Схему, расположенную под крышкой блока предохранителей.

После проверки предохранителей под капотом (в моторном отсеке) убедитесь, что крышка агрегата закрыта до щелчка, иначе может произойти повреждение электрической системы из-за попадания воды в агрегат.

Какие предохранители на Kia Rio

На вопрос, какие предохранители используются на Kia Rio и X (X-line) 4 поколения, мы отвечаем:

В автомобиле используются предохранители трех типов:

1. Тип ножа (для малых токов);
2. Картридж;
3. Мультиплавы (на большие токи).

Вариант 1

Блок предохранителей

Расположен под панелью приборов со стороны водителя, за защитной крышкой.

Фото пример

Описание

1. 20А ABS
2. 15А Аварийная сигнализация
3. 20А
4. 30А Электропривод центрального замка
5. 20А Обогреватель стекла задней двери
6. 10А Стеклоочиститель стекла задней двери
7. 10А Кондиционер
8. 20А Стеклоочистители и омыватели
9. 30А Электропривод стеклоподъемников
10. 10А Указатели поворотов
11. 15А Комбинация приборов
12. 15А Блок управления двигателем
13. 20А Подогреватель топлива
14. 15А
15. 15А Прикуриватель
16. 10А Звуковой сигнал
17. 10А Лампы задних габаритов
18. 15А Стоп сигналы
19. 15А Противотуманные фары
20. 10А Освещение салона
21. 30А Задний отопитель
22. 30А Основной обогреватель

Дополнительный блок предохранителей

Он находится под водительским сиденьем, между аккумулятором и двигателем для бензиновый двигателей или под пассажирским сиденьем, возле бачка ГУР для дизельных двигателей либо под капотом автомобиля.

Фотография

Схема

Назначение

1. 30А HEAD фары
2. 30А FIP/ INJ блок управления двигателем
3. 60А GLOW свечи накаливания
4. 80А MAIN главный предохранитель
5. 60А ABS АБС
6. 40А KEY предохранитель для различных цепей
7. 60А BTN освещение салона, электро привод центрального замка

Блок с реле

Устанавливается в панели со стороны пассажира, под бардачком.

Расположение

Фотография

Тут расположены следующие реле:

• Звукового сигнала
• Вентилятора отопителя
• Вентилятора заднего отопителя
• Кондиционера
• Фар
• Стоп сигналов
• Габаритов
• Селектор АКПП

9 Kia Trucks Service Manuals Скачать бесплатно

История автомобильного концерна KIA начинается в далеком тысяча девятьсот сорок четвертом году, и начинается она с обычной мастерской по изготовлению велосипедов. части. Затем она начала производить велосипеды и мотороллеры, а в 1962 году собрала 3 колесных грузовика «К-360». Автомобильная компания Kia Motors, образованная в 1971 году, была акционерным обществом. акции которого были распределены между правительством страны и различными южнокорейскими и иностранными фирмами.

По 10% акций принадлежали американскому концерну Ford и японскому автопроизводителю Mazda, по 5-10% — Samsung, Hyundai и Itoh. С 1976 года в группу «Киа» входит Азия, которая специализируется на легковых легковых и грузовых автомобилях 4х4. В Первыми автомобилями Kia в 1973 году были пикапы и легкие фургоны Titan и Boxer, выпускавшиеся по лицензии Mazda на новом заводе в Сохари.

С начала 80-х гг. «Киа» собирала легкие фургоны «Бонго» (Bongo), похожие на японские «Е2000», и к середине 90-х гг.Доля импортных деталей в разных моделях составляла 5-20%. В конце 80-е гг. Продукция серии Besta HW2200 (Besta) грузоподъемностью 1,25 тонны с колесной базой 2400 мм начала поставляться в страны Европы. Как японский аналог «Е2200» они оснащались 4-цилиндровым 2,2-литровым дизельным двигателем в 70 л.с., 4- или 5-ступенчатой ​​коробкой передач, передней торсионной подвеской, гидроусилителем руля, передними дисковыми тормозами и цельнометаллическим подшипником. вместимостью 5,2 м3.

Вариант «Hi-Best VN2700» (Hi-Besta) имел более мощный мотор (2665 см3, 80 л.с.) и предлагался в версии 4х4.В начале 90-х гг. На агрегатах «Беста» создали легкие бортовые автомобили. Рамная конструкция «Церера» (4 × 2/4 × 4) и «К2400» (4 × 2) полной массой 2,5–3,6 т с новыми кабинами на 3–6 мест и новыми дизелями (2209 и 2367 см3, 72 -80 л.с.), пружинная или торсионная подвеска и барабанные тормоза. Модель «К2400» продается в основном в Корее, где называется «Wide Bongo» (Широкое бонго). С 1996 года место «Бест» занял фургон «Pregio» (Прежо) с колесная база 2580 мм. Пропускная способность 1.4-1,5 тонны и полной массой 3 тонны.

Он получил прежний дизель (2,7 л, 83 л.с.), 5-ступенчатую коробку передач, передние дисковые вентилируемые тормоза и новый, более современный и безопасный кузов объемом 5,7 м3. Его варианты — 1,25-тонный Пикап Bongo, а с 1998 года — бортовой грузовик K2700 грузоподъемностью 1,2 тонны, новой длинной кабиной и дифференциалом повышенного трения. Производство более тяжелых грузовиков Kia началось в 1980-х годах. С дизелем 2,5-тонной серии «К3500» (3,5 л, 105 л.с.).В начале 90-х гг. На смену ему пришли модели «К3600» и «К3600С» грузоподъемностью 2,5-3,5 тонны с модернизированным двигателем (3581 г. см3, 102 л.с.), известный в Южной Корее как «Джамбо Титан» (Jumbo Titan) и «Трейд».

Для местного рынка выпускаются легкие минивэны «Towner» грузоподъемностью 800 кг, средние «Памакс» (Raglach) и большегрузные автомобили «Rhino» (полная масса до 20 тонн). Посредством середина 90-х гг. На предприятиях концерна « Kia » было трудоустроено более 50 тысяч человек, в том числе 29.4 тысячи человек в автомобильном секторе, ежегодно собирающих до 180 тыс. легких грузовиков. Экономический кризис, разразившийся в Корее в конце 1997 года, поставил Kia на грань банкротства. Тем не менее на Токийском автосалоне осенью 1997 года она представила первый корейский минивэн Carnival с двигателями мощностью 126–165 лошадиных сил, который с 2000 года предлагался как фургон. 19 октября 1998 года компания «Киа» купила крупнейший южнокорейский автомобиль. компания Hyundai (смотреть: Hyundai Truck PDF Manuals ), сохранившая бренды «Kia» и «Asia».

Вариант 2

Находится в нижней части панели приборов за защитной крышкой.

Блок реле

Крепится рядом с основным. Назначение реле – опциональное. Может отличатся от Вашего.

Отдельные элементы могут устанавливаться все этого блока. Например реле свечей – рядом с аккумулятором, задней печки – около неё. Или на левом крыле: реле габаритов, противотуманных фар, выдвижной палатки и т.д..

Автошторки ТРОКОТ на магнитах — альтернатива тонировке

• Магнитные крепления позволяют быстро установить и снять экраны
• Отличный обзор по зеркалам
• Без вреда для обшивки двери
• Защита частной жизни

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

На этом всё. А если знаете как сделать статью лучше или есть что добавить – будем рады вашим комментариям.

Тип 2

Блок предохранителей в салоне

Находится в нижней части приборной панели за защитной крышкой.

Обозначение

1	20A HEAD R — Фара правая (модели с 2001 г.)
2	20A HEAD L — Фара левая (модели с 2001 г.)
3	GLOW — Свечи (модели с 1999 г.)
20A HEAD HI — Передние фары (модели с 2001 г.)
4	15A CLOSER — Система отделки дверей
5	10A A / C — Кондиционер
6	20А WIPER — Стеклоочистители и омыватели
7	30A P / WIND — Электропривод стеклоподъемников
8	10А R.WIPER — Стеклоочиститель задней двери
9	20A SUN ROOF — Люк, предохранитель для различных цепей
10	10A TURN- указатели поворота
11	15А СЧЕТЧИК — Комбинация приборов
12	15A ENGINE — Система управления двигателем
13	15A CIGAR — прикуриватель, электрические зеркала, магнитола, предохранители для различных цепей, вентилятор моторного отсека
14	15А ШТОРКА (П / С) — Электропривод правой шторки
15	15А ШТОФ (LH) — Электропривод левой шторки
16	10А HORN — Звуковой сигнал (модели с 1999 г.)
15A TAIL — Габаритные огни, подсветка комбинации приборов (модели с 2001 г.)
17	30А DOOR LOCK — Центральный замок
18	15А STOP — Стоп-сигналы
19	10А ОПАСНОСТЬ — Тревога
20	10А КОМНАТА — Освещение салона, освещение багажного отделения
21 год	30A DEFOGGER — Обогрев стекла задней двери (модели с 1999 г.)
22	ОПЦИЯ 30А — Дополнительное оборудование (модели с 1999 г.)

Блок предохранителей

Установил недалеко от АКБ.

ГЛАВНЫЙ	100A Главный предохранитель
ГОЛОВА	30А Фары
ПОКЛОННИК	30A Электродвигатель вентилятора конденсатора, предохранитель для различных цепей
ВЕНТИЛЯТОР 2	40A Электродвигатель вентилятора конденсатора, предохранитель для различных цепей
ST SIG	10А Стартер
PTC	20А Дополнительный отопитель
РАЗДЕЛ	20A Антиблокировочная тормозная система
ХВОСТ	15A Габаритные огни, подсветка комбинации приборов
ПИТАНИЕ ПЕРЕМЕННОГО ТОКА	15А Предохранитель для различных цепей
ФИП	15А Топливный насос, блок управления двигателем
ТУМАН	15A Противотуманные фары
ИГКИ	Предохранитель 60A для различных цепей
РАЗДЕЛ	60A Антиблокировочная тормозная система
ОБОГРЕВАТЕЛЬ	30A Задний обогреватель
BTN	40А Освещение салона, центральный замок
НАГРЕВАТЕЛЬ	Нагреватель 30А
ДОБАВИТЬ ВЕНТИЛЯТОР	Электродвигатель вентилятора конденсатора 30А

Цепь — реле топливного насоса

Коробка реле

Крепится рядом с основным. Назначение реле не является обязательным. Может отличаться от вашего.

Отдельные элементы могут быть установлены на все это устройство. Например, рядом с аккумулятором реле свечей, рядом задняя печка. Или на левом крыле: реле габаритов, противотуманные фары, выдвижной тент и т. Д.

Двигатели мазда бонго: характеристики, преимущества

1. 20А – ABS
2. 15А – Аварийная сигнализация
3. 20А
4. 30А – Электропривод центрального замка
5. 20А – Обогреватель стекла задней двери
6. 10А – Стеклоочиститель стекла задней двери
7. 10А – Кондиционер
8. 20А – Стеклоочистители и омыватели
9. 30А – Электропривод стеклоподъемников
10. 10А – Указатели поворотов
11. 15А – Комбинация приборов
12. 15А – Блок управления двигателем
13. 20А – Подогреватель топлива
14. 15А
15. 15А – Прикуриватель
16. 10А – Звуковой сигнал
17. 10А – Лампы задних габаритов
18. 15А – Стоп сигналы
19. 15А – Противотуманные фары
20. 10А – Освещение салона
21. 30А – Задний отопитель
22. 30А – Основной обогреватель

Предохранители и реле Мазда Бонго с описанием и схемами блоков Он находится под водительским сиденьем, между аккумулятором и двигателем для бензиновый двигателей или под пассажирским сиденьем, возле бачка ГУР для дизельных двигателей либо под капотом автомобиля.

Описание и назначение предохранителей и реле в KIA Bongo 3

Используемые на КИА Бонго 3 предохранители ножевого типа состоят из пластикового корпуса, металлических контактов и перемычки из специального сплава.

При протекании тока, имеющего силу свыше номинального значения, соединитель перегревается и плавится. В результате цепь размыкается, что обеспечивает защиту проводки и оборудования от повреждения или воспламенения.

Реле обеспечивают включение энергоемкого оборудования, имеют пластиковый корпус и несколько контактов. При нажатии на кнопку подается управляющий сигнал, который замыкает металлические пластины внутри изделия. В проводке Bongo 3 используются реле, унифицированные с остальными автомобилями концерна Hyundai-KIA.

Блок в салоне

Он находится в левой нижней части панели приборов, за защитной крышкой.

Назначение предохранителей

p, blockquote 8,1,0,0,0 —>

MEMORY	15А Предохранитель «MEMORY»
STARTER	10А Стартер
B/UP LAMP	10А Фонари заднего хода
ENG	10/15А Система управления двигателем
CLUSTER	10А Комбинация приборов
T/SiG	10А Указатели поворота
HEATER CONTROL	10А Отопитель
MODULE	10А Система ETACS
FUEL HEATER	15А Подогрев топлива
WIPER	15А Очиститель лобового стекла
CIGAR LIGHTER	15А Прикуриватель
ACC	10А Дополнительное оборудование
HLLD	10А (Модификации) Система коррекции положения фар
DOOR LOCK	20А (Модификации) Центральный замок
STOP LAMP	10А Стоп-сигналы
HORN	10А Звуковой сигнал
REAR FOG	15А (Модификации) Противотуманные фонари
FOG LAMP	15А (Модификации) Противотуманные фары
HAZARD	15А Аварийная сигнализация
KEY ILLUMI	10А (Модификации) Подсветка замка зажигания
ILLUMI	10А Освещение
TAIL LAMP	10А Задние габариты

Расшифровка реле

p, blockquote 10,0,0,0,0 —>

1. реле габаритов
2. реле звуко­вого сигнала
3. реле противотуманных фар
4. реле — прерыватель указа­телей поворота
5. реле разъема для подключения дополнительного оборудования
6. реле электродвигателя вентилятора отопителя

9 Kia Trucks Service Manuals Скачать бесплатно

История автомобильного концерна KIA начинается в далеком тысяча девятьсот сорок четвертом году, и начинается она с обычной мастерской по изготовлению велосипедов. частей. Затем она начала производить велосипеды и мотороллеры, а в 1962 году собрала 3 колесных грузовика «К-360». Автомобильная компания Kia Motors, образованная в 1971 году, была акционерным обществом. акции которого были распределены между правительством страны и различными южнокорейскими и иностранными фирмами.

По 10% акций принадлежали американскому концерну Ford и японскому автопроизводителю Mazda, по 5-10% — Samsung, Hyundai и Itoh. С 1976 года в группу «Киа» входит Азия, которая специализируется на легковых легковых и грузовых автомобилях 4х4. Первыми автомобилями Kia в 1973 году были пикапы и легкие фургоны Titan и Boxer, выпускавшиеся по лицензии Mazda на новом заводе в Сохари.

С начала 80-х гг. «Киа» собирала легкие фургоны «Бонго» (Bongo), похожие на японские «Е2000», и к середине 90-х гг.Доля импортных деталей в разных моделях составляла 5-20%. В конце 80. Продукция серии Besta HW2200 (Besta) грузоподъемностью 1,25 тонны с колесной базой 2400 мм начала поставляться в страны Европы. Как японский аналог «Е2200» они оснащались 4-цилиндровым 2,2-литровым дизельным двигателем в 70 л.с., 4- или 5-ступенчатой ​​коробкой передач, передней торсионной подвеской, гидроусилителем руля, передними дисковыми тормозами и цельнометаллическим подшипником. вместимостью 5,2 м3.

Вариант «Hi-Best VN2700» (Hi-Besta) имел более мощный мотор (2665 см3, 80 л.с.) и предлагался в версии 4х4.В начале 90-х гг. На агрегатах «Беста» создали легкие бортовые автомобили. Рамная конструкция «Церера» (4 × 2/4 × 4) и «К2400» (4 × 2) полной массой 2,5–3,6 т с новыми кабинами на 3–6 мест и новыми дизелями (2209 и 2367 см3, 72 -80 л.с.), пружинная или торсионная подвесные и барабанные тормоза. Модель «К2400» продается в основном в Корее, где ее называют «Wide Bongo» (Широкое бонго). С 1996 года место «Беста» занял фургон «Прегио» (Pregio) с колесная база 2580 мм. Пропускная способность 1.4-1,5 тонны и полной массой 3 тонны.

Он получил прежний дизель (2,7 л, 83 л.с.), 5-ступенчатую коробку передач, передние дисковые вентилируемые тормоза и новый более современный и безопасный кузов объемом 5,7 м3. Его варианты — 1,25-тонный Пикап Bongo, а с 1998 года — бортовой грузовик K2700 грузоподъемностью 1,2 тонны, новой длинной кабиной и дифференциалом повышенного трения. Производство более тяжелых грузовиков Kia началось в 1980-х годах. С дизелем 2,5-тонной серии «К3500» (3,5 л, 105 л.с.).В начале 90-х гг. На смену ему пришли модели «К3600» и «К3600С» грузоподъемностью 2,5-3,5 тонны с модернизированным двигателем (3581 г. см3, 102 л.с.), известный в Южной Корее как «Джамбо Титан» (Jumbo Titan) и «Трейд».

Для местного рынка выпускаются легкие минивэны «Towner» грузоподъемностью 800 кг, средние «Памакс» (Raglach) и большегрузные автомобили «Rhino» (полная масса до 20 тонн). Посредством в середине 90-х годов. На предприятиях концерна « Kia » было трудоустроено более 50 тысяч человек, в том числе 29.4 тысячи человек в автомобильном секторе, ежегодно собирающих до 180 тыс. легких грузовиков. Экономический кризис, разразившийся в Корее в конце 1997 года, поставил Kia на грань банкротства. Тем не менее на Токийском автосалоне осенью 1997 года она представила первый корейский минивэн Carnival с двигателями мощностью 126–165 лошадиных сил, который с 2000 года предлагался как фургон. 19 октября 1998 года компания «Киа» купила крупнейший южнокорейский автомобиль. компании Hyundai (смотреть: Hyundai Truck PDF Manuals ), сохранившей бренды «Kia» и «Asia».
