Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.

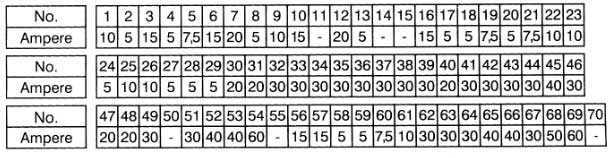

Подробное обозначение (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блоки предохранителей и реле в салоне
Основная плата с предохранителями ауди а4 б7
Расположен данный блок с левого торца панели приборов за пластиковой крышкой.
Схема
Расшифровка схемы
| № | Назначение |
| 1 | 10А кондиционер |
| 2 | 5А фонари освещения пространства для ног |
| 3 | 5А обуреваемые жиклеры стеклоомывателя |
| 4 | 5А вентилятор системы охлаждения |
| 5 | 10А телефон, сенсор уровня моторного масла, многофункциональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая коробка передач (кулиса переключения передач) |
| 6 | 5А кондиционер (датчик оценки качества воздуха), датчик давления |
| 7 | 10А электронная система динамической стабилизации (ESP), выключатель сигнала торможения, датчик педали сцепления, датчик угла поворота рулевого колеса |
| 8 | 5А телефон |
| 9 | 15А усилитель тормозного привода (вакуумный насос) |
| 10 | 5А автоматический регулятор угла наклона фар. Adaptive light (поворотный свет) справа |
| И | отсутствует |
| 12 | 10А диагностическая розетка |
| 13 | 10А модуль рулевой колонки |
| 14 | 10А фонари сигнала торможения |
| 15 | 10А комбинация приборов, система навигации |
| 16 | 5А устройство для открывания гаражных ворот |
| 17 | 10А помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах, сенсор дождя/света |
| 18 | 5А Адаптивный свет (поворотный свет) слева |
| 19 | 15А противотуманный свет |
| 20 | отсутствует |
| 21 | отсутствует |
| 22 | 15А дверь водителя/ переднего пассажира |
| 23 | 15А задние двери |
| 24 | 20А комфортабельное электрооборудование с центральным управлением |
| 25 | 30А вентилятор отопителя |
| 26 | 30А обогрев заднего стекла |
| 27 | 30А розетка прицепа (блок управления) |
| 28 | 20А топливный насос, дополнительный насос дизельного двигателя |
| 29 | отсутствует |
| 30 | 20А подъемно-сдвижная панель крыши |
| 31 | 15А автоматическая трансмиссия, диагностическая розетка, автоматически экранируемое внутреннее зеркало |
| 32 | 20А штепсельная розетка прицепа |
| 33 | 15А прикуриватель |
| 34 | 15А отсутствует |
| 35 | 20А розетка в багажнике |
| 36 | 30А стеклоочиститель |
| 37 | 30А насос стеклоомывателя и устройства чистки фар |
| 38 | 15А комфортабельное электрооборудование с центральным управлением, отпирание багажника |
| 39 | 20А радиосистема |
| 40 | 25А звуковой сигнал |
| 41 | 30А автономный отопитель |
| 42 | 25А электронная система динамической стабилизации (ESP) |
| 43 | 15А управление двигателем |
| 44 | 35А обогрев сидений |
Блоки предохранителей и реле под приборной панелью
Схема 1 блока
Назначение
| 1 | |
| 2 | |
| 3 | |
| 4 | Блок управления 3 системы сигнализации такси-hands-free |
| A | |
| B | Дополнительное оборудование |
| c | |
| D | |
| H | (50A) Антиблокировочная система тормозов(ABS) |
| G | (40A/60A) Блок управления 1 электродвигателем вентилятора системы охлаждения |
| F | (10A) Обслуживающие автомобили |
| E | Блок управления 2 электродвигателем вентилятора системы охлаждения — если установлен |
Схема 2 блока
Описание схемы предохранителей
| 1 | Реле топливного насоса- бензин |
| 2 | Блок управления усилителем рулевого управления (Servotronic) (если установлен) |
| 3 | Реле звукового сигнала (двойная тональность) |
| 4 | Реле вакуумного насоса усилителя тормозов (если установлено) |
| 5 | |
| 6 | Реле вспомогательных цепей зажигания |
| 7 | |
| 8 | |
| 9 | |
| F1 | |
| F2 | (10A) Тепловой предохранитель электропривода солнцезащитной шторки заднего стекла |
| F3 | |
| F4 | (30A) Тепловой предохранитель электропривода задних стеклоподъёмников |
| F5 | (10A) Электропривод сидений (регулировка поясничной опоры) |
| F6 | (30A) Тепловой предохранитель электропривода передних стеклоподъемников |
| F7 | (30A) Разъем электрооборудования прицепа |
Схема 3 блока
Назначение
| 1 | — |
| 2 | Реле 2 нагревателя охлаждающей жидкости — высокая мощность |
| 3 | Реле 1 нагревателя охлаждающей жидкости — низкая мощность |
| F1 | (30А) Дополнительный отопитель – 2003 г |
| F2 | (40A) Нагреватель охлаждающей жидкости |
| F3 | (60A) Нагреватель охлаждающей жидкости |
Блок предохранителей бмв е90
Он находится в бардачке (еще его называют вещевой ящик). Для доступа окрутите два фиксатора и снимите защитную крышку. Если с этим возникли затруднение, посмотрите видео в конце статьи.
p, blockquote 4,0,1,0,0 —>
p, blockquote 5,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Реальное фото блока
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,1,0,0,0 —>
Вариант 1
Описание p, blockquote 10,0,0,0,0 —>
| 1 | Реле электродвигателя очистителя лобового стекла |
| 2 | Реле обогревателя заднего стекла |
| 3 | Реле очистителя заднего стекла |
| 4 | |
| 5 | Реле насоса омывателя фар |
| 6 | Реле насоса системы подачи воздуха на выпуск |
| F1 | (15А) ^08/05: Электронный блок управления КПП |
| F2 | (5A) Блок управления выбором антенны |
| F3 | — |
| F4 | (5A) Блок управления замком зажигания |
| F5 | (7,5A) |
| F6 | (15A) Электронный блок управления КПП |
| F7 | (20A) Блок управления дополнительным отопителем |
| F8 | (5A) |
| F9 | (10A) Блок управления поддержанием дистанции(круиз-контроль) |
| F10 | (15A) Блок управления механизмом складывания буксировочного устройства |
| F11 | (10А) Аудиосистема |
| F12 | (20A) |
| F13 | (5A) |
| F14 | — |
| F15 | — |
| F16 | (15A) Звуковые сигналы |
| F17 | — |
| F18 | (5A) CD-чейнджер |
| F19 | (7,5A) |
| F20 | (5A) |
| F21 | (7,5A) |
| F22 | (10A) Блок управления поддержанием дистанции (круиз-контроль) |
| F23 | (10A) |
| F24 | (5A) Блок управления системы контроля давления в шинах |
| F25 | (10A) |
| F26 | (10A) Телематика бмв е90 |
| F27 | (5A) |
| F28 | (5A) |
| F29 | (5A) |
| F30 | (20A) Предохранитель прикуривателя BMW 3 E90 |
| F31 | (30A) 08/05: Система ABS |
| F32 | (30A) |
| F33 | (30А) Электропривод передних сидений |
| F34 | (30А) Усилитель выходного сигнала аудиосистемы |
| F35 | (20А) 08/05: Управление двигателем |
| F36 | (30А) |
| F37 | (30А) Электропривод передних сидений |
| F38 | (30А) |
| F39 | (30А) Очиститель лобового стекла |
| F40 | (20А) |
| F41 | (30А) |
| F42 | (30А) |
| F43 | (30А) Омыватели фар |
| F44 | (30А) Блок управления электрооборудованием прицепа |
| F45 | (20А) |
| F46 | (30А) Обогреватель заднего стекла |
| F47 | (20А) |
| F48 | — |
| F49 | (30А) Подогреватель передних сидений |
| F50 | (40А) |
| F51 | (50А) Блок управления замком зажигания |
| F52 | (50А) |
| F53 | (50А) |
| F54 | (60А) Управление двигателем |
| F55 | — |
| F56 | (15А) Центральный замок бмв е90 |
| F57 | (15А) Центральный замок |
| F58 | (5А) |
| F59 | (5А) Блок управления электрооборудованием рулевой колонки |
| F60 | (7,5А) Электронный блок управления кондиционером |
| F61 | (10А) |
| F62 | (30А) Электропривод задних стеклоподъемников |
| F63 | (30А) |
| F64 | (30А) Электропривод задних стеклоподъемников |
| F65 | (40А) Систeмa ABS |
| F66 | (50А) |
| F67 | (50А)Блок управления электродвигателем вентилятора кондиционера/отопителя |
| F68 | — |
| F69 | (50А) Электродвигатель вентилятора системы охлаждения |
| F70 | — |
p, blockquote 12,0,0,0,0 —>
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.

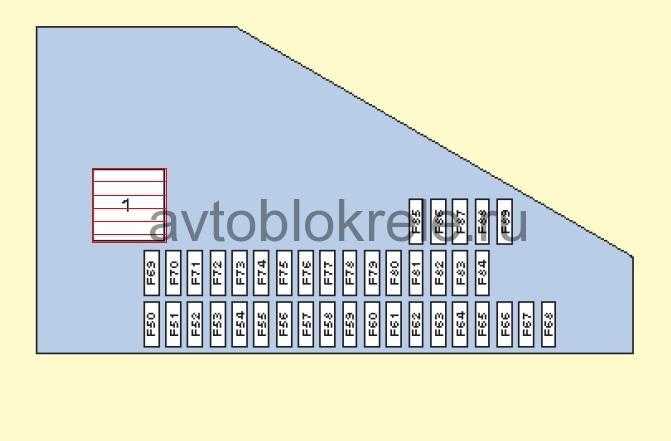

Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |

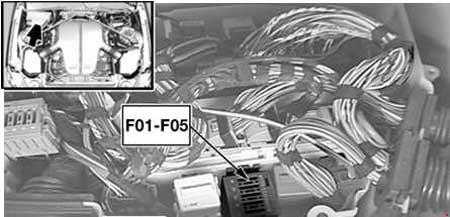

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Предохранители:
| Код | Расшифровка/обозначение |
| 1 | (30A) Электронный блок управления двигателем, клапан аккумулятора паров топлива, датчик расхода воздуха, датчик 1 положения распределительного вала, термостат охлаждающей жидкости — 535i/540i |
| F2 | (30A) Насос системы подачи воздуха на выпуск, э/м клапан системы изменения геометрии впускного коллектора, форсунки (кроме 520i (22 6S 1)/525i/530i), электронный блок управления двигателем, э/м клапан аккумулятора паров топлива, привод(1,2)системы изменения фаз газораспределения, привод системы управления частотой вращения холостого хода |
| F3 | (20A) Датчик положения коленчатого вала, датчик(1,2) положения распределительного вала, датчик расхода воздуха |
| F4 | (30A) Подогреваемые кислородные датчики, электронный блок управления двигателем |
| F5 | (30A) Реле катушки зажигания — кроме 520i (22 6S1)/525i/530i |
Бмв е60 предохранители и схемы
Разблокировать фиксатор 2 в направлении, указанном стрелкой, и извлечь блок управления 3 системой бмв е60 схема предохранителей доступа из кронштейна блоков управления 4
Обратить внимание на правильность положения блока управления 3 в кронштейне блоков управления 4. Вывернуть винты 2
Снять центральный функциональный кронштейн 1 в направлении, указанном стрелкой. Снять центральный воздушный канал в направлении, указанном стрелкой.
Отсоединить суконный элемент 1 от антенны 2 системы комфортного доступа в салоне. Освободить антенну 2 системы комфортного доступа в салоне из зажимов 3. Снять воздушный канал 3 в задней части салона.
Снять антенну 2 системы комфортного доступа. Снять антенну 3 системы комфортного доступа в салоне. В посте написано Вариант2.
А в принципе можно никуда не подключать, просто подвязать к жгуту проводов, бмв е60 схема предохранителей тогда выскочит ошибка вроде. Ни на что не влияет, но напрягает. Можно избавиться от нее, отключив канал адсорбера при прошивке. Честно, не представляю, что клапан адсорбера делает на коллекторе.
Машины оборудуются бензиновыми двигателями рабочим объемом 2,0 л. Введение Об этом Руководстве Замена заднего сальника коленчатого вала Комфортный запуск N62 продолжение.
Форсунки 1—4 N62 Рис. Форсунки бмв е60 схема предохранителей N62 Рис. Резонансная система всасывания N62 Рис. Дроссельная заслонка с электроприводом N62 Рис. BMW 7 серии E65, E66 Книга по ремонту и эксплуатации Иллюстрированное информационно- справочное издание Пособие по ремонту BMW 7- серии, также рассмотрено устройство, руководство по эксплуатации и процедурам связанным с техническим обслуживанием автомобилей BMW 7- серии E65, E66которые выпускались с по год.
Эти модели производились в период с по годы.
Рассмотрены все варианты двигателей и трансмиссий, включая полноприводные модели с сиcтeмой xDrive. Для модификации М5 представлены только спецификации.
Эта модель оборудуется бензиновыми двигателями рабочим объемом 3,0 и 4,8 л. Эта модель оборудуется бензиновыми двигателями рабочим объемом 3,0 и 4,4 л.
Аккумуляторная батарея — в правой части багажного отделения. Датчик состояния аккумуляторной батареи — на аккумуляторной батарее. Блок защиты отключения аккумуляторной батареи при аварии-на бмв е60 схема предохранителей батарее. Блок управления поддержанием дистанции круиз-контроль — за вещевым ящиком. Датчик дистанции до препятствия адаптивная система под держания скорости — большая дистанция.
Датчик дистанции до препятствия адаптивная система поддержания скорости — короткая дистанция 2- за бампером. Дополнительный электрический отопитель-на корпусе вентилятора отопителя.
Подогреватель топливного фильтра Дизель — под днищем кузова. Блок управления топливным насосом 6 цил.
Датчик ускорения бокового бмв е60 схема предохранителей под передним сиденьем. Бмв е60 схема предохранителей звукового сигнала, светового сигнала и аварийной световой сигнализации 00 Проверка светотехнического оборудования 00 Проверка уровня и концентрации охлаждающей жидкости, при необходимости — доливка жидкости 00 Проверка эксплуатационной надежности контрольная поездка 00 Ремни безопасности: проверка состояния ленты и работы механизма втягивания, стопора и замка 00 Система M-Mobility: проверка срока годности емкости с герметиком 00 Стеклоомыватель: проверить и при необходимости довести до нормы уровень жидкости.
Таблички 00 Тормозные трубопроводы и патрубки: визуальная проверка герметичности, целостности и положения. Шины: проверка и доведение до нормы давления воздуха в шинах также запасного колесапроверка внешнего состояния, высоты рисунка и равномерности износа протектора. Проверка уровня масла в редукторе заднего моста и доведение его до нормы 00 Указания по обращению со жгутами проводов и отдельными проводами 86 Позиционирование верха мультитрейлера для выполнения работ по ремонту и техническому обслуживанию.
Порядок бмв е60 схема предохранителей и подключения аккумуляторной батареи 12 Порядок снятия и установки электронных блоков управления 12 Указания по проведению работ в системе зажигания 12 13 Указания по проверке системы зажигания 61 Указания по обращению со жгутами проводов и отдельными проводами.
Дальнейшие инструкции по поиску неисправностей 12 Нормальная осциллограмма N42, N62 12 Нормальная осциллограмма только для двигателей M, S, W 12 Проверка сигнала во вторичной цепи статической системы распределения зажигания 12 Замена шкива бмв е60 схема предохранителей 12 Устройство системы Common-Rail N Указания по выполнению работ в системе охлаждения 17 Возможные неисправности сцепления.
Предохранители bmw f10 и блоки реле со схемами и расшифровкой на русском языке
Шестым поколением BMW 5 series является F10. Годы выпуска ф10: 2010, 2011, 2012, 2013, 2014, 2020, 2020 и 2020. За это время серия прошла один рестайлинг. Данное бмв производилась в нескольких вариантах кузова: универсал (Touring) — F11, седан — F10 и лифтбэк — F07. Мы представляем общую информацию про предохранители bmw f10 и блоках реле, а так же оригинальную инструкцию по эксплуатации на русском языке.
Всего в данной серии находятся 2 основных блока реле с предохранителями. Актуальные данные о Вашем расположении предохранителей находятся на отдельном листе, который должен находится в самом блоке.
Блок предохранителей и реле в салоне бмв ф10
Как и в предыдущих поколениях пятерки, он располагается в вещевом ящике (бардачке). Для доступа просто откройте защитную крышку.
Реле сигнала, противотуманных фонарей, стеклоочистителей и прочих элементов отмечены квадратами.
Единая таблица с описанием предохранителей
За прикуриватель отвечают следующие предохранители: 54, 65, 108, 147, 176. Некоторые из них располагаются в багажном отделении.
Блок предохранителей в багажнике BMW F10
Для доступа необходимо открыть заглушку на правой боковой обшивке.
Общая схема с описанием расположения элементов
Нельзя ремонтировать перегоревшие предохранители и не заменять предохранителями другого цвета или с другим количеством ампер, иначе из-за перегруженного электрического провода возможен пожар в автомобиле!
Дополнительная информация
Для вашего удобства посмотрите видео о ремонте прикуривателя бмв ф10, путем замены предохранителя (вертикальное видео). Тут вы наглядно можете посмотреть места расположение блоков.
Хотите получить больше информации о F10, ознакомьтесь с полной инструкцией по эксплуатации: «скачать»
Отличия приборных панелей и внешнего вида руля
Руль е34 был двух видов четырёхспицевый (стандартный крест), а позднее трёхспицевый. Вторая модификация в основном устанавливалась на м-серию «пятёрок» или как опция к остальным машинам. А вот рули всей линейки е39 были трёхспицевыми. Насчет кнопок управления, располагающихся на руле, так же все зависело от количества заказываемых владельцем опций: круиз контроль, радио, кнопка управления телефоном и т.д. Соответственно в базовой комплектации у е34 было меньше кнопок, чем у более модернизированной и оснащенной е39 серии. Приборная панель в обоих случаях развернута к водителю, что делает вождение максимально удобным и комфортным. А вот качество пластика у четвертой серии (е39) значительно лучше, чем у предшественницы. В обоих случаях выпускались машины с отделкой под дерево, металл (серебристые) или чисто чёрные. Приборная панель бмв e39 так же отличались наличием CD-магнитолы, в отличие от кассетной у Е34. Кроме того с развитием появился монитор, взамен приборному мини-экрану, в виде небольшой информационной полоски. Кстати они появились ещё на приборной панели Е34-х кузовов, но выпускаемых в последние годы. А вот фирменная оранжевая подсветка осталась неизменной.
BMW 5 (E34) | Снятие и установка монтажных блоков предохранителей и реле | БМВ 5
| Описание процедур снятия и установки монтажных блоков, совмещенных с модулями SAM приведено в Разделе Снятие и установка модулей управления. |
- Главный монтажный блок предохранителей (слева под панелью приборов)
- Детали установки главного монтажного блока предохранителей (1 из 2)
- Детали установки главного монтажного блока предохранителей (2 из 2)
|
Монтажный блок, установленный в правом переднем ножном колодце
|
Монтажный блок, установленный в задней части центральной консоли
|
Монтажный блок, помещающийся в ящике под установку аккумуляторной батареи
Монтажный блок помещается под крышкой в заднем ножном колодце. Входящие в состав блока предохранители в замене, как правило, не нуждаются и в случае выхода их из строя следует обратиться за помощью к специалистам фирменной СТО Mercedes-Benz.
Держатель реле в багажном отделении
Детали установки держателя реле в багажном отделении
|
БМВ 520 Е60 предохранители | Fans BMW
БМВ-7 ( Е65/66 ) Схемы предохранителей

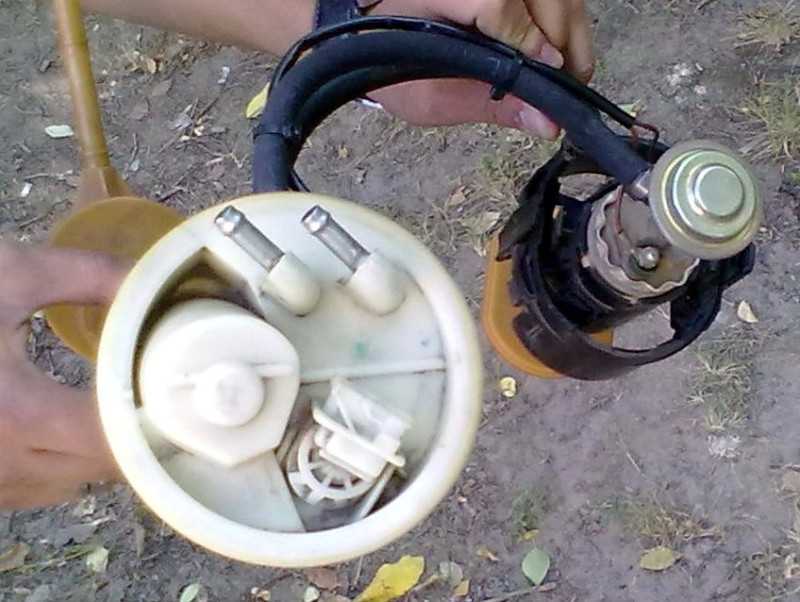

BMW E60 Неисправность Реле Бензонасоса
BMW e39 предохранители
Замена предохранителей на BMW e90
https://youtube.com/watch?v=lroB3g8K8Fs
Вывод тест-меню БМВ Е60 «A test menu BMW E60»
Где находится аккумулятор в bmw e60
https://youtube.com/watch?v=uH6zy6axijE
Как посмотреть температуру двигателя BMW e60
BMW E60 5 SERIES. Автоматическая блокировка дверей. (ВКЛ/ВЫКЛ).
BMW E60 5 SERIES КАК СДЕЛАТЬ ЧТОБ ДВОРНИКИ ВКЛЮЧАЛИСЬ АВТОМАТИЧЕСКИ
Компьютер в бмв
https://youtube.com/watch?v=KAYhKENHdP8
Также смотрите:
- Что такое ванос на БМВ Е60
- Разборка BMW e66
- Доводчики дверей на БМВ E38
- Как отключить подушку безопасности БМВ Е60
- Сравнить БМВ Х5 и мерседес мл дизель
- Какие БМВ миллионники
БМВ 116 проблемы с двигателем Can шина BMW E39 BMW frm reset БМВ 523i Е60 отзывы BMW 318 1979 тюнинг Организационная структура управления BMW Лучший двигатель БМВ Х5 Е70 Проблемы BMW 520 F10 Короткий редуктор BMW E39
Замена предохранителей
Не всегда эксплуатация автомобиля проходит безо всяких проблем. Наличие множества электрических систем ставит под угрозу работу предохранителей в BMW E36. В какой-то момент любой элемент может выйти из строя из-за резкого скачка напряжения или перегрева цепи. Так, например, может начать гореть предохранитель печки.
В этом случае необходимо, как можно скорее, осуществить замену предохранителя или реле.
Последовательность действий представлена следующим образом:
- В первую очередь, потребуется выключить зажигание и отключить аккумулятор. Это необходимо для безопасного проведения дальнейших работ. Стоит отметить, что последующая замена может быть произведена владельцем автомобиля, что значительно упрощает процесс и экономит средства.
- После того, как будет выключен двигатель, нужно будет снять крышку с блока предохранителей. В зависимости от типа крепления крышки может потребовать определенный инструмент. Чаще всего крышка фиксируется с помощью болтов.
- Затем можно приступать к демонтажу предохранителя. Менять необходимо тот элемент, корпус которого выглядит темнее остальных. Именно этот предохранитель считается неисправным и перегоревшим. Вытаскивать элемент требуется специальными щипцами. Ни в коем случае не допускается использование металлических инструментов.
- Как только предохранитель будет изъят, на его место можно будет устанавливать новый той же маркировки. Назначение элемента можно посмотреть на схеме. Что касается наличия запасного предохранителя, то большинство автолюбителей возят такие элементы с собой.
По окончании замены нужно будет вернуть крышку на место, закрепить ее, включить зажигание и проверить автомобиль на исправную работу. Если изменений не произошло, стоит отвезти транспортное средство в СТО.
БМВ Е36 представляет собой транспортное средство, оборудованное двумя блоками предохранителей и реле. Каждый блок содержит множество элементов, с помощью которых регулируется работа систем, механизмов и датчиков. Что касается замены предохранителей и реле в случае поломки, то ее можно произвести самостоятельно, и с этим справится практически каждый владелец автомобиля.
Как ремонтировать вентилятор печки (отопителя) БМВ Е60
Профессиональный ремонт отопителя БМВ в первую очередь начинается с аппаратной диагностики. Нужно определить температурные показатели и соответствие показателей тока, достающегося от АКБ потребителям
Если «виноват» аккумулятор кроме его замены на новый, важно правильно инициализировать (прописать) оборудование
Если проблема затрагивает помпу и радиатор, а ОЖ меняли давно рекомендуется провести внеочередное обслуживание системы охлаждения. Замену водяных клапанов отопителя, в случае их окисления, нужно провести как можно быстрее, иначе может пострадать сам блок климат-контроля, точнее одна из микросхем. Именно из-за ее отказа обдув ветрового стекла и ног происходит все время горячим воздухом, независимо от регулировок.
Самый кропотливый этап замена вентилятора или реле (ежа) BMW E60 в случае их отказа. Эта манипуляция предполагает разборку консоли (подлокотника), снятие средней (передней) части торпеды, вместе с магнитолой (ССС). Аккуратная замена требует умения и специального комплекта съемников облицовки, поэтому ее выполняют не все сервисы. Если в вашем БМВ срочно нужно отремонтировать печку, причем, желательно едорого приезжайте к нам, в SportKB. Мы проводим точную диагностику, устраняем неисправности независимо от их уровня сложности, даем длительную гарантию на ремонт.
Блок предохранителей и реле BMW E65
Рассмотрены автомобили БМВ 7 Е65, Е66, Е67, Е68 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.
Внимание! Расшифровка и расположение предохранителей и реле может отличаться от вашей модели. Если у вас осталась бумажка с расположением предохранителей используйте ее. У нас на примере рассмотрена модель BMW 745 E65
У нас на примере рассмотрена модель BMW 745 E65.
Блок предохранителей в салоне БМВ Е65.
Большинство предохранителей находится в блоке установленном в салоне автомобиля.
Для доступа к предохранителям откройте перчаточный ящик (бардачок) затем отожмите язычок и откиньте крышку. Здесь должен находится листок со схемой расположения предохранителей.
Схема расположения предохранителей в блоке.
Расшифровка.
| F1 | (20A) Дополнительный отопитель |
| F2 | (5A) |
| F3 | (30A) |
| F4 | — |
| F5 | (7.5A) |
| F6 | CD-чейнджер |
| F7 | (7,5A) Система поддержания скорости |
| F8 | (10A) |
| F9 | (5A) Система контроля давления в шинах |
| F10 | (15A) Электронный блок управления кондиционером |
| F11 | (7,5A) |
| F12 | (20A) Блок управления электрооборудованием рулевой колонки |
| F13 | — |
| F14 | (15A) Система подвески |
| F15 | (15A) |
| F16 | — |
| F17 | (5A) |
| F18 | Блок управления корректором фар |
| F19 | (30A) Блок управления электрооборудованием левой задней двери |
| F20 | (25A) |
| F21 | (30A) Блок управления электрооборудованием левой передней двери |
| F22 | (15A) |
| F23 | (30A) Электропривод передних сидений |
| F24 | (10A) Блок управления системой ночного видения |
| F25 | — |
| F26 | — |
| F27 | — |
| F28 | (15A) Блок управления комбинацией приборов |
| F29 | (7,5A) Диагностический разъем (DLC) |
| F30 | (10A) |
| F31 | (20A) Прикуриватель(и) |
| F32 | (20A) Разъем(ы) зарядки |
| F33 | (7.5A) |
| F34 | (5A) |
| F35 | (40A) Очиститель лобового стекла |
| F36 | (50A) |
| F37 | (40A) Блок управления электродвигaтелем вентилятора Кондиционер/отопителя |
| F38 | — |
| F39 | (50A) Система ABS |
| F40 | (60A) |
| F41 | (50A) |
| F42 | (50A) Блок управления замком зажигания |
| F43 | (50A) Прикуриватель |
| F44 | (50A) |
Блок предохранителей в багажном отделении BMW E65.
Блок расположен с правой стороны багажника за панелью, для доступа к блоку предохранителей откиньте панель.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Блоки предохранителей и реле
С помощью блоков предохранителей и реле обеспечивается безопасная работа электрических цепей, обслуживающих различные устройства и датчики транспортного средства. В результате поломки предохранителя может произойти замыкание цепи, из-за чего эксплуатация автомобиля станет невозможной.
Таким образом, водителю важно знать, где находятся агрегаты предохранителей и реле, а также за что они отвечают. Что касается BMW E36, то внутри автомобиля находятся два блока предохранителей и реле:
Что касается BMW E36, то внутри автомобиля находятся два блока предохранителей и реле:
- Основной. Он расположен под капотом транспортного средства.
- Монтажный. Его можно найти в салоне автомобиля.
Каждый из агрегатов содержит множество различных элементов, с помощью которых удается регулировать работу электрических систем.
Тормоза
Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра
Комфорт на первом месте
И обе описываемые модели в полной мере ему соответствуют. Водитель и пассажир на переднем сиденье будут чувствовать себя как дома на диване, а поездка из пункта «А» в «Б» вне зависимости от расстояния будет максимально удобной, но есть одно огромное отличие. У BMW е34 сиденья для пассажиров за водительским креслом имеют очень маленький просвет.
| Салон е34 | Салон e39 |
Грубо говоря, сзади могут ездить только дети или те, кто будет готов к тому, что колени натирают уши. Но ведь недаром BMW считается одной из самых активно развивающихся компаний. Следующее поколение авто решило эту проблему. Сделано это было довольно просто – конструкторы увеличили колесную базу. Именно поэтому у bmw e39 сиденья для пассажиров сзади не менее комфортны, чем для самого водителя.
Реле в багажном отделении
Они расположены в разных местах. Например реле обогрева заднего стекла находится под обшивкой справа.
Другие находятся в районе аккумуляторной батареи для защиты всей цепи.
| F108 | (250А) Блок предохранителей /реле 1 приборной панели- предохранители F35-F63/F65-F71, блок предохранителей /реле 2 приборной панели-предохранители F102/F104-F107 |
| F109 | (40А) Блок предохранителей /реле в багажном отделении 2- предохранитель F80- без усилителя аудиосистемы со стерео динамиками |
| F203 | (100А) Реле системы управления двигателем — Diesel |
| F80 | (40А) Блок управления раздаточной коробкой |
| F81 | (30А) Усилитель выходного сигнала аудиосистемы |
Блоки в багажном отделении
В багажнике с правой стороны за обшивкой, находятся ещё 2 блока с предохранителями и реле.
Блок предохранителей и реле
Обозначение
- реле 1 защиты от перегрузки и скачков напряжения;
- реле топливного насоса;
- реле обогревателя заднего стекла;
- реле 2 защиты от перегрузки и скачков напряжения;
- реле привода замка топливо заливной горловины.
Предохранители
| № | Описание |
| 46 | 15А Стояночная система отопления стояночная система вентиляции |
| 47 | 15А Стояночная система отопления |
| 48 | 5А Система противоугонной и охранной сигнализации |
| 49 | 30А Обогреваемое заднее стекло |
| 50 | 8А Пневматическая подвеска |
| 51 | 30А Пневматическая подвеска, розетка в багажнике |
| 52 | 30А Предохранитель прикуривателя бмв 5 е39 |
| 53 | 8А Система центрального запирания |
| 54 | 15А Топливный насос |
| 55 | 20А Насос омывателя заднего стекла, задний стеклоочиститель |
| 56 | — |
| 57 | — |
| 58 59 | 5A |
| 60 | 15А Система EDC электронная система контроля жесткости подвески |
| 61 | 5А Система PDC (система контроля дистанции при парковке) |
| 62 | — |
| 63 | — |
| 64 | 30А Бортовой монитор, CD-проигрыватель, навигационная система, радио |
| 65 | 10А Телефон |
| 66 | 10А Бортовой монитор, навигационная система, радио, телефон |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
Блок предохранителей высокой мощности
Второй блок с плавкими предохранителями расположен около аккумуляторной батареи.
Расшифровка
| F100 | 200A Предохранительная коробка в ногах (F107-F114) |
| F101 | 80A Блок предохранителей — зона загрузки 1 (F46-F50, F66) |
| F102 | 80A Область загрузки коробки предохранителей 1 (F51-F55) |
| F103 | 50A Модуль управления прицепом |
| F104 | 50A Реле защиты от перенапряжения 2 |
| F105 | 100A Блок предохранителей (F75), автономный отопитель |
| F106 | 80A Область загрузки, 1 предохранитель (F56-F59) |
