Расположение предохранителей, плавких вставок и реле и их замена ford fusion 2002-2012

Процесс демонтажа

Для начала стоит понимать, что снять бампер можно достаточно легко и просто, и не требует особых усилий. Также не нужно искать оборудование специального назначения, как, например, в операциях связанных с двигателем. Также, чтобы демонтировать бампер — не потребуется яма или подъёмник, требуется только ровная поверхность.

Стоит понимать, что для того, чтобы снять передний бампер потребуется снять сопутствующие детали, поэтому пригодится домкрат, набор инструментов, в котором обязательно должны быть звёздочки Torx и другие насадки.

Приступаем к выполнению работ:

1. Снимаем клемму с аккумулятора, чтобы случайно ничего не закоротить, и не создать ещё больше проблем.
2. Снимаем передние колеса.
3. Для удобства процесса необходимо демонтировать подкрылки и грязеотображающие щитки.

Для чего необходимы экологические классы

За один только год всего одна обычная машина поглощает свыше 4 000 кг кислорода, содержащегося в атмосфере. А вследствие переработки этого кислорода мотор выбрасывает около 800 кг угарного газа, 200 кг углерода, а также 40 г азотной окиси.

Поскольку каждый год число машин возрастает, состояние экологии во всём мире вообще и в каждом конкретном большом городе довольно плачевное. Экологические сообщества давно говорят об этом, но запрет машин в принципе вряд ли возможен.

По этой причине сегодня авто разделили по экологическим классам и обязали отвечать нормам автопроизводителей. Под этими классами подразумевается определённая градация машин на категории с учётом токсичных веществ, которые содержат выхлопные газы и испаряющееся горючее, для конкретных марки и модели. Опасность для человека и природы представляют угарный газ, азотный оксид, тяжёлые металлы, углеводороды.

Пример выхлопных газов авто, нарушающих экостандарт России

( 1 оценка, среднее 4 из 5 )

Схема предохранителей Форд Фьюжн

Дальнейшее описание плавких вставок и реле приведено на машине 2008 года.

Отдельно стоит рассмотреть модуль, установленный под капотом машины.

Рядом устанавливается модуль реле.

Реле и предохранитель бензонасоса

Установлен в салоне на позиции 15. Выключатель ставится под приборкой либо его роль выполняет ЭБУ.

Видеорегистратор — залог уверенности на дороге

• Поможет доказать вашу невиновность!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

Предохранитель и реле стартера

Монтируются на двух позициях в салоне – 14 и 28. Силовые реле в зависимости от комплектации могут устанавливаться рядом, на позиции 2 и 3. Втягивающее стартера устанавливается на привычном месте и отличается повышенной надежностью и простотой конструкции.

Предохранитель АБС: где стоит

Система защищена двумя вставками. Датчики — предохранителем 5. Контроллер устройства — вставкой 6. Элементы расположены под приборной панелью.

Магнитола

Система имеет 2 предохранителя из-за проводки, идущей для снятия нагрузки с плавкой вставки и проводов. Здесь за подачу напряжения отвечают элементы 18/44.

Схема блоков реле и предохранителей Форд Фьюжн

Основные и вспомогательные предохранители Ford Fusion отвечают за работоспособность и защиту электронных модулей авто от перегрузки и короткого замыкания. Частично элементы защиты были позаимствованы у Мондео 4 поколения, но совместимости между моделями нет. Конструкции не взаимозаменяемы.

В версии седан, хэтчбек и универсал, расположение блоков неизменно. Все элементы устанавливаются в передней части авто, что исключает необходимость вносить конструкционные изменения.

Единственным различием является тип мотора. В версии дизель, предохранителей немного больше, чем на бензиновых модификациях.На фото ниже, представлено расположение монтажников и их внутреннее содержание.

Ford Fusion (Форд Фьюжн) ремонт стартера, замена бендикса, снятие стартера. Видео инструкция

На ремонте у нас автомобиль Ford Fusion, у которого необходимо провести ремонта стартера, заменив его бендикс. На Форд Фьюжн устанавливаются два вида стартеров, фирмы Bosch и Valeo, они полностью взаимозаменяемые, если у вас стоит Бош, можешь снять и поставить Валео. Но запчасти на них идут разные. После продолжительный эксплуатации бендикс на стартере начинает подклинивать и прокручиваться, в тот момент когда вы пытаетесь завести машину, вы слышите под капотом жужжание, двигатель не прокручивается. Это симптом неисправности бендикса. Причины этому могут быть разными, в основном из попадания пыли и грязи, либо из-за естественного износа.

На этом автомобиле стоит стартер фирмы Bosch, поэтому был заказан соответствующий бендикс, его номер 1006 209 804. Приступаем к работе, вначале снимаем клемму с АКБ, защиту с картера, если она у вас присутствует. Вот наш стартер, вид снизу:

У стартера фирмы Bosch корпус чёрный, у Valeo он более светлый. Чтобы снять стартер необходимо открутить три болта крепления, они под ключ на 13:

Самое сложное открутить провода, они закрыты пластиковым чехлом, который не снимается. К ним очень трудно подлезть. Одна гайка на 13 и одна на 10. На фото отмечены красными кружками, левую гайку откручивать не нужно:

После снимаем колодку с проводами, отсоединяем фишку с датчиком положения коленчатого вала. Также мы сняли для удобства трубку масляного щупа.

Чтобы разобрать стартер нам необходимо вначале открутить втягивающие реле, снять вилку, которая толкает бендикс, ну и разобрать сам корпус.

Откручиваем втягивающие, ключ звёздочка Т25:

Бывают, что они закисают, грани срезаются, в этом случае приходится их высверливать и ставить новые болты. Поэтому лучше заранее купить три болта М5, шаг резьбы стандартный. Обязательно брызгайте на них wd-40 перед откручиванием.

Откручиваем два длинных болта на корпусе, при помощи ключа на 7, снимаем крышку и видим наш бендикс. Чтобы снять бендикс с вала, мы берём трубку или головку, наставляем её и легонько ударяем молотком.

Стопорное кольцо при этом падает вниз. Далее мы видим стопорную шайбу, которая не даём нам снять с вала бендикса, она была внутри кольца, теперь её можно поддеть отвёрткой и снять бендикс.

Промываем всё от накопившейся грязи, смазываем литолом и ставим новый бендикс, собираем в обратном порядке.

Видео ремонт стартера, замена бендикса в Ford Fusion:

Резервное видео как отремонтировать стартер, заменить бендикс в Форд Фьюжн:

http://autovizov.ru/ford/fusion/%D0%BA%D0%B0%D0%BA-%D1%81%D0%BD%D1%8F%D1%82%D1%8C-%D1%81%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80-%D0%BD%D0%B0-%D1%84%D0%BE%D1%80%D0%B4-%D1%84%D1%8C%D1%8E%D0%B6%D0%B5%D0%BD-%D1%81%D0%BA%D0%BE%D0%BB%D1%8C.htmlhttp://zapchasti.expert/starter/starter-ford-fusion.htmlhttp://inter-foto-press.ru/ford/fusion/%D1%81%D0%BD%D1%8F%D1%82%D0%B8%D0%B5-%D0%B8-%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0-%D1%81%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80%D0%B0-ford-fusion-2002-2012.htmlhttp://etlib.ru/qa/kak-snyat-starter-skolko-boltov-krepleniya-i-gde-raspologayutsya-2535http://remontautohelp.ru/ford-fusion-ford-fyuzhn-remont-startera-zamena-bendiksa-snyatie-startera-video-instrukciya/

Потеют задние фонари форд фьюжн

1. Попала пыль, грязь или элемент давно не смазывался.
2. Произошло окисление, примерзание из-за попавшей влаги, попал концентрат. Может произойти утечка электротока или причиной этому стала мойка, атмосферные осадки, резкое похолодание.
3. Проводилась неправильная регулировка. Высокая установка или слишком малый ход данной детали.
4. Ложное срабатывание сигналки, когда в зазор между контактами попала пыль или вода.
5. Коррозия. Предотвратить поломку поможет регулярная смазка внутренней ниши антикоррозийным средством.

Ремонт Ford Fusion: Расположение предохранителей, плавких вставок и реле и их замена Все просто, и этому есть несколько причин:

10.3.1. Расположение предохранителей, плавких вставок и реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля за вещевым ящиком и в подкапотном пространстве с левой стороны возле аккумуляторной батареи.

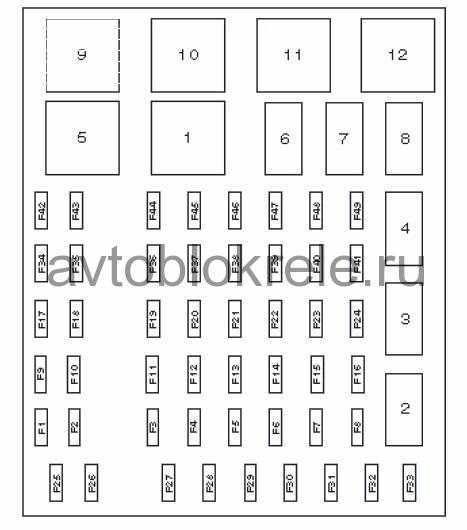

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.
Таблица 10.1 Назначение предохранителей в монтажном блоке, расположенном в салоне автомобиля
Таблица 10.2 Таблица Назначение реле в монтажном блоке, расположенном в салоне автомобиля

Кроме того, предохранители и реле расположены в монтажном блоке, установленном в подкапотном пространстве. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей некоторые цепи, указанные в таблицах, могут отсутствовать.
Таблица 10.3 Цепи, защищаемые силовыми предохранителями в монтажном блоке, расположенном в подкапотном пространстве
Таблица 10.4 Назначение реле в монтажном блоке, расположенном в подкапотном пространстве

Примечание На задней части вещевого ящика нанесена схема расположения предохранителей и реле.

Для получения доступа к монтажному блоку, расположенному в салоне автомобиля, выполните следующее.

1. Откройте вещевой ящик…	2. …отжав пальцами стенки и выведя с обеих сторон ограничители хода, откиньте вещевой ящик.

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Предупреждение Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

4. Извлеките заменяемый предохранитель с помощью пинцета.
5. Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

6. При необходимости замены извлеките реле, покачивая его из стороны в сторону.
7. Установите детали в порядке, обратном снятию.

Для получения доступа к монтажному блоку, расположенному в подкапотном пространстве, выполните следующее.
Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

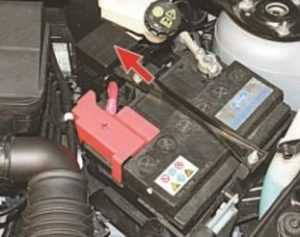

1. Снимите прижимную планку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).

2. Отожмите отверткой фиксатор…	3. …и снимите крышку блока предохранителей.

4. Отверните две гайки крепления…	5. …и снимите предохранитель.

Примечание Для наглядности аккумуляторная полка снята.

6. Установите новый предохранитель в порядке, обратном снятию.

Также в подкапотном пространстве расположен блок реле, закрепленный на прижимной планке аккумуляторной батареи.

Для замены реле выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отожмите два фиксатора, расположенные по бокам крышки…	3. …и снимите крышку.

4. Извлеките неисправное реле.
5. Установите новое реле и снятую крышку в порядке, обратном снятию.

Предохранители и реле под капотом Форд Фьюжн

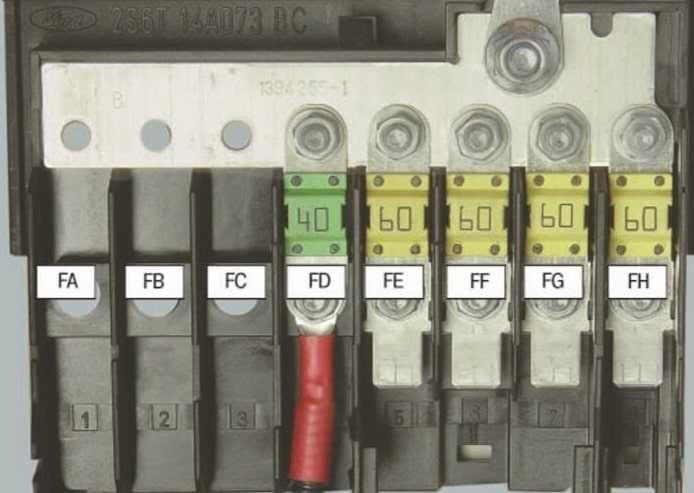

Монтажный блок плавких вставок крепится к боковой части АКБ. Для доступа необходимо снятие АКБ.

Схема плавких вставок под капотом Форд Фьюжн

Описание

FА 80А Вспомогательный отопитель (отопитель РТС) FB 60А Коробка передач FC 60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель) FD 40А Вентилятор охлаждения и кондиционирование воздуха FE 60А Осветительное оборудование и общий электронный модуль (GEM) FF 60А Зажигание FG 60А Двигатель и осветительное оборудование FH 60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники

Рядом с АКБ расположен еще 1 блок, в нем размещены 4 реле.

Схема блока реле под капотом Форд Фьюжн

Описание

• R1 — Выключение А/С при широко открытой дроссельной заслонке • R2 — Высокоскоростной режим вентилятора охлаждения двигателя • R3 — Вспомогательный отопитель (отопитель РТС) • R4 — Вспомогательный отопитель (отопитель РТС)

Процесс снятия и замены

Основная часть электропредохранителей Форд Фьюжн и реле расположена в салонной секции автомобиля под панелью приборов с правой стороны за перчаточным отделением.

1. Для получения доступа к предохранителям, находящимся в салоне, нужно открыть бардачок.
2. Сжав его стенки, вывести ограничители хода и откинуть его вниз.
3. На крышке сзади имеется схема расположения предохранителей.

Для того чтобы заменить предохранители, находящиеся в моторном блоке, нужно снять аккумулятор.

1. Аккуратно отжать фиксатор.
2. Снять секцию со стенки полки аккумулятора.
3. С помощью отвертки снимаем фиксатор крышки.
4. Откручиваем гайки, к которым он крепится.
5. Меняем вышедший со строя предохранитель.
6. Чтобы получить доступ к реле под капотом, нужно отжать с помощью отвертки фиксаторы, находящиеся по бокам.
7. И снять ее.

Далее нужно провести визуальный осмотр и определить вышедший из строя. Если у вас проблемы с каким-то оборудованием, существуют специальные схемы, по которым можно без проблем определить и устранить неисправность, определив, где именно произошел разрыв в цепи.

Внимание! Электросистема автомобиля требует к себе внимательного отношения и ни в коем случае нельзя пользоваться так называемыми жучками, которые не смогут прервать цепь в случае, если возникнет скачек напряжение, и в результате в автомобиле может просто-напросто произойти пожар. Не рискуйте понапрасну и не экономьте на мелочах. Соблюдайте во всех работах элементарные меры безопасности

Соблюдайте во всех работах элементарные меры безопасности.

 Загрузка …

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Действия водителя при перегорании предохранителей

Начинающих автомобилистов закономерно интересует, что им нужно делать в ситуациях, когда перегорает автомобильный предохранитель.

Запомните, что стоимость этих элементов значительно ниже, чем цена оборудования, которое они защищают. Это фактически копеечные расходники. Их можно приобрести целым набором и всегда держать под рукой, если возникнут проблемы, старый девайс перегорит и потребуется замена.

Не стоит переживать, если предохранители перегорают. Это абсолютно нормальная ситуация для любой машины, вне зависимости от марки, модели, года выпуска и пр. То есть подобное случается как на старых авто, так и на новеньких дорогих иномарках. Ни одна электроцепь не имеет 100% защиту от скачков тока и напряжения.

Но совсем иначе нужно реагировать, когда перегорание становится регулярным, постоянно повторяется даже после замены компонентов. В подобной ситуации следует продиагностировать автомобиль и проверить, что не так в электросистеме. Причём настоятельно рекомендуется приступать к диагностике в кротчайшие сроки после обнаружения первых симптомов.

Если вы поставили новый предохранитель, и он сгорел практически сразу, то задача автовладельца заключается в идентификации источника проблем. Чтобы добиться желаемого результата, следует провести ряд мероприятий:

• используя техническую документацию для своего автотранспортного средства, проверьте, какие приборы и оборудование подключены к проблемному предохранителю. В этих инструкциях обязательно указано, какой предохранитель за что отвечает;
• теперь нужно включить все системы и оборудование, за которое отвечает перегорающий постоянно защитный элемент;
• возьмите отвёртку, на которой ручка обязательно должна быть изолированной. Металлической частью прикоснитесь к клеммам, на которых крепится предохранитель в блоке или вне его;
• если возникает искра в момент контакта, имеется какая-то неисправность в электроцепи;
• отключите какой-нибудь один из включённых ранее потребителей, после чего повторите манипуляции с отвёрткой;
• когда после отключения очередного прибора искра пропадёт, это позволит вам определить виновника. Именно из-за него перегорает ваш предохранитель.

Поскольку вам удалось обнаружить источник неприятностей, выполняется соответствующий ремонт или замена узла. Дальнейшие работы напрямую зависят от того, с чем именно неполадки. Если есть возможность, проблему можно устранить своими силами. При серьёзных неисправностях, опыта в устранении которых у вас лет, лучше обратиться к специалистам.

Что делать Если один или несколько стоп сигналов не работают

Если хотя бы один стоп-сигнал работает, а один или два других — нет, устранение неполадок относительно легче, чем устранение неисправностей в цепи, где ни один из индикаторов не работает.

1. Если работают только какойто стоп-сигнал или два нижних, сначала проверьте предохранители цепи. На некоторых моделях транспортных средств предусмотрен предохранитель для двух нижних стоп-сигналов и еще один для третьего фонаря. Затем продолжите выполнять следующие шаги.

5. Если лампочки выглядят нормально, используйте цифровой мультиметр (DMM) для проверки напряжения в розетке:

Установите мультиметр на постоянное напряжение и нажмите кончик красного провода на один из контактов в розетке, а черный провод — на стенку розетки (имеется ввиду патрон в который садится лампа)
Попросите помощника нажать педаль тормоза.
Если есть напряжение, скорее всего, у вас плохая лампочка

Если напряжения нет, повторите тест, но на этот раз подключите черный измерительный провод к заземлению шасси (обратите внимание на неокрашенную металлическую поверхность, болт или кронштейн).
Если напряжение есть, проверьте наличие плохого заземления на розетке (перейдите к следующему шагу).
Если напряжение по-прежнему отсутствует, проверьте разъем лампы на наличие коррозии, ослабленных проводов и состояния. Также проверьте, не поврежден ли провод электропитания между розеткой и выключателем стоп-сигнала.
При необходимости удалите коррозию с помощью проволочной щетки.

1. Чтобы проверить заземление в патроне лампы:

• Подсоедините проволочную перемычку между стороной заземления розетки и надежным заземлением корпуса при этом лампочку вкрутите в патрон и нажмите педаль тормоза (или используйте перемычку на электрическом разъеме выключателя стоп-сигнала).
• Если лампочка загорается, отремонтируйте разъем заземления.
• Если лампа по-прежнему не работает, найдите разрыв между проводом, который переносит ток от стоп-сигнала к выключателю стоп-сигнала.

Пример того, как плохой провод может вызвать сбой одного или нескольких стоп-сигналов, смотрите в следующем видео.

Стоп-сигналы могут выйти из строя, оставаясь включенным все время.

Ресурс бензиновых моторов Duratec 1.4, 1.6

Отличительная особенность силовых агрегатов Duratec – располагающиеся сверху два распределительных вала. Это надежные установки с установленным в качестве привода ГРМ зубчатым ремнем. Его натяжение обеспечивает специальный ролик, который также рекомендуется заменять в процессе проведения регламентированного обслуживания авто. Ремень ресурсоёмок, отличается надежностью – в среднем служит на протяжении 80 – 100 тысяч километров. Необходимо постоянно следить за его состоянием ввиду того, что растяжение изделия может произойти раньше положенного срока в силу различных обстоятельств.

Головка блока цилиндров выполнена из алюминиевого сплава. Блок цилиндров алюминиевый, боится перегревов. Капитальный ремонт возможен, но достаточно сложен и трудоёмок. На предыдущих версиях моторов Duratec блок был выполнен из чугуна, что несколько облегчало проведение процедуры капремонта. В остальном – надежные силовые агрегаты, без серьёзных технических изъянов. Производитель уверяет, что бензиновые моторы Duratec объёма 1.4 и 1.6 литра способны пройти 250 000 километров как минимум. На практике известны случаи, когда Форд Фьюжн 1.4, 1.6 преодолевал 300 и более тысяч километров пути.
