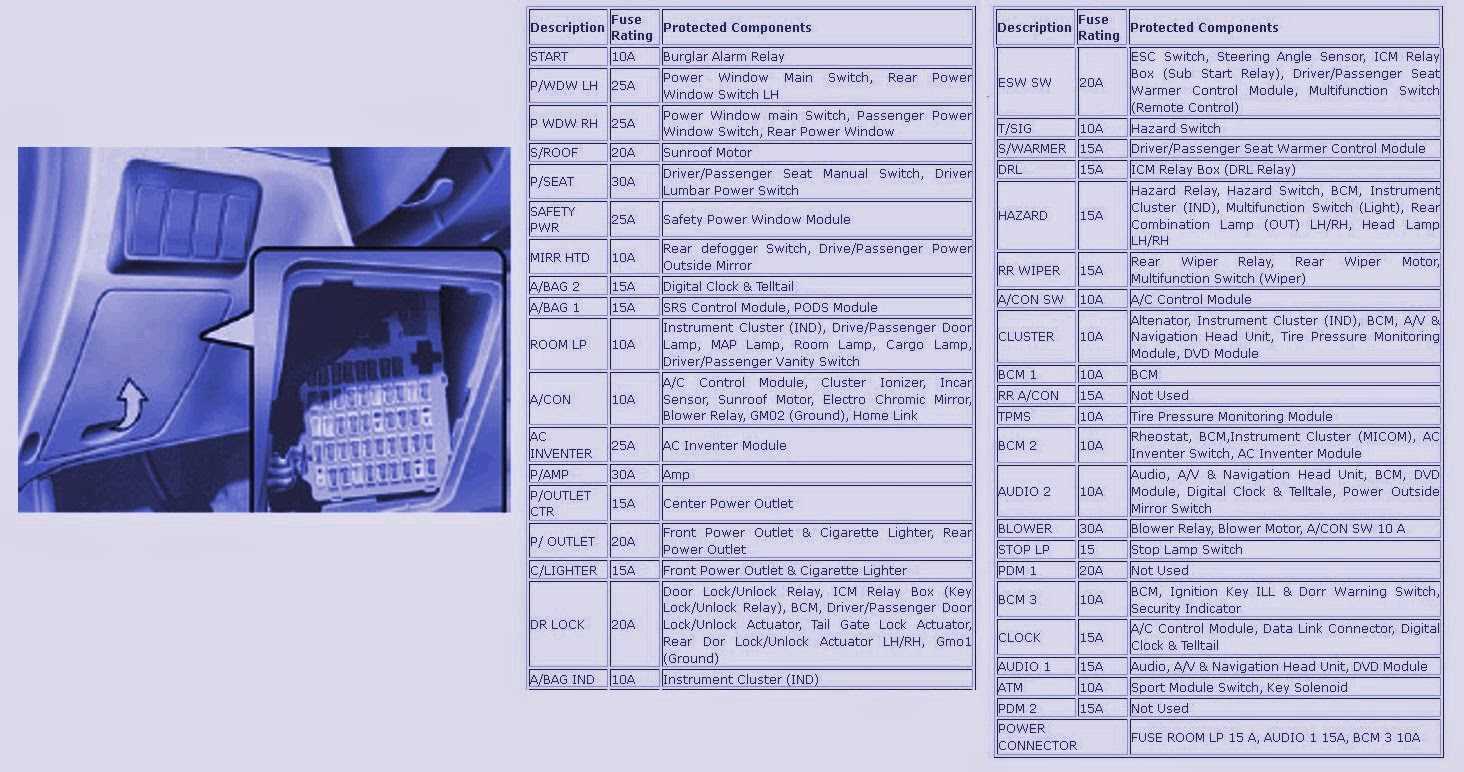

Блок предохранителей в салоне
Находится под панелью приборов за защитной крышкой.

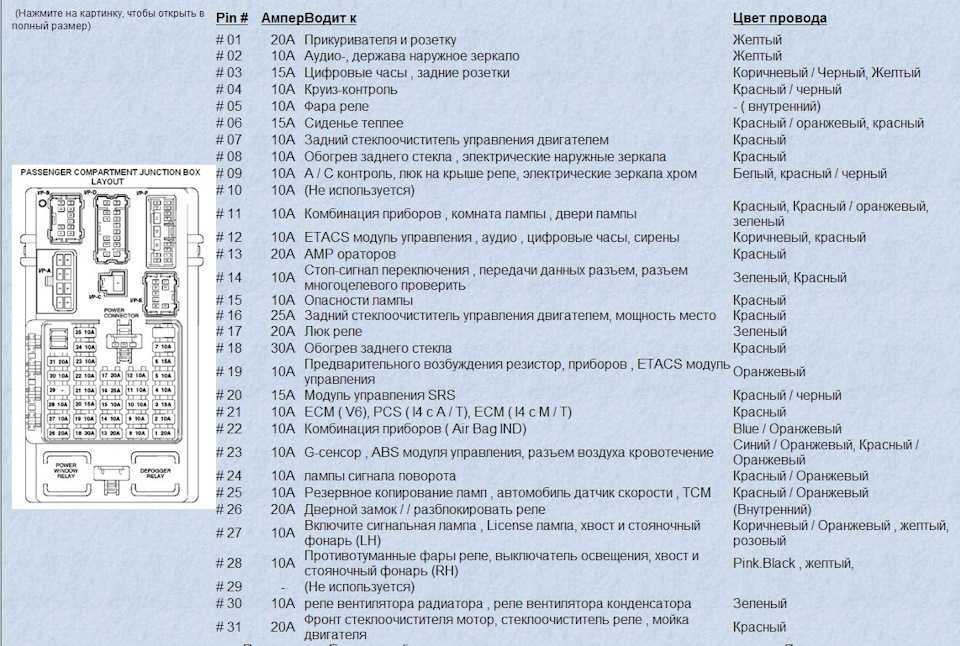

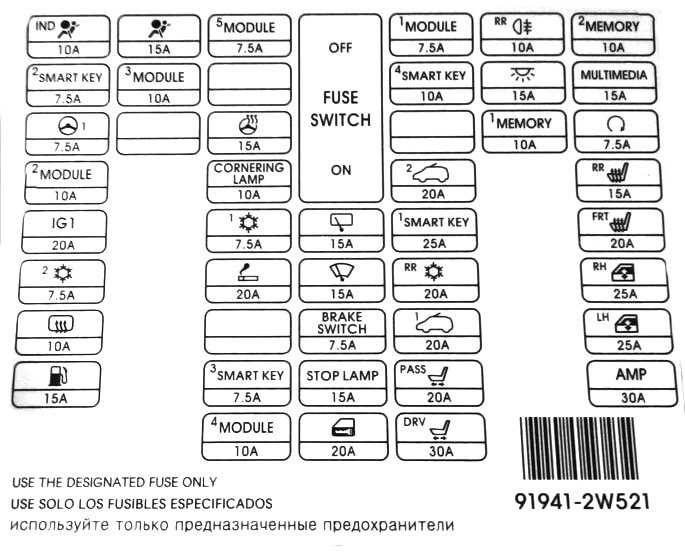

Схема
Описание предохранителей
| 1 | 10А START – Противоугонная система |
| 2 | 30А P/WDW LH – Электро стекло подъемник левой задней двери |
| 3 | 30А P/WDW RH -Электро стекло подъемник правой задней двери |
| 4 | 20А S/ROOF – Электропривод люка |
| 5 | 30А P/SEAT – Блок управления электроприводом сидений |
| 6 | 30А SAFATY PWR – Модуль электро стекло подъемников |
| 7 | 10А MIRR HTD – Блок управления зеркалами |
| 8 | 15А A/BAG 2 – Блок управления системой пассивной безопасности, Подушки безопастности |
| 9 | 15А A/BAG 1 – Блок управления системой пассивной безопасности, Подушки безопастности |
| 10 | 10А ROOM LP – Комбинация приборов, лампы плафонов освещения передних дверных проемов, лампы освещения салона |
| 11 | 10А A/CON – Блок управления системой отопления, кондиционирования и вентиляции |
| 12 | 25А S/WARMER – Выключатели обогрева сиденья водителя и переднего пассажира |
| 13 | 30А P/AMP – Аудио усилитель |
| 14 | 15А P/OUTLER CTR – Розетка для подключения дополнительного оборудования в облицовке тоннеля пола |
| 15 | 25А P/OUTLET – Розетка для подключения дополнительного оборудования в багажном отделении |
| 16 | 15А C/LIGHTER – Прикуриватель |
| 17 | 20А DR/LOCK – Система центральной блокировки замков дверей |
| 18 | 10А A/BAG IND – Комбинация приборов |
| 19 | 10А ATM LOCK – Рычаг переключателя наружного освещения, датчик положения рулевого вала, выключатель системы курсовой устойчивости (ESP) |
| 20 | 10А T/SIG – Выключатель аварийной сигнализации |
| 21 | Резерв |
| 22 | 15А ADG PEDAL – Выключатель стоп-сигнала |
| 23 | 15А HAZARD – Выключатель аварийной сигнализации, рычаг переключателя наружного освещения, блок управления электрооборудованием кузова, блок управления зеркалами |
| 24 | 15А RR WIPER – Стеклоочиститель двери задка |
| 25 | Резерв |
| 26 | 10А A/CON SW – Блок управления системой отопления, кондиционирования и вентиляции |
| 27 | 10А CLASTER – Комбинация приборов, головное устройство аудиосистемы, модуль контроля давления в шинах (в зависимости от комплектации) |
| 28 | 10А BCM 1 – Блок управления электрооборудованием кузова |
| 29 | 15А FUEL LID – Привод замка крышки горловины топливного бака |
| 30 | 10А B/ALARM HORN – Звуковая сигнализация противоугонной системы |
| 31 | 15А RR A/CON – Блок управления системой отопления, кондиционирования и вентиляции |
| 32 | 10А RR FOG/BWS – Лампы противотуманных фонарей |
| 33 | 10А IMS – Датчик дождя |
| 34 | 10А AUDIO 2 – Головное устройство аудиосистемы, цифровые часы, блок управления зеркалами |
| 35 | 30А BLOWER – Воздухо нагнетатель |
| 36 | 15А STOP LP – Выключатель стоп-сигнала |
| 37 | 20А DRL – Дневные ходовые огни |
| 38 | 10А BCM 3 – Блок управления электрооборудованием кузова |
| 39 | 15А CLOCK – Цифровые часы |
| 40 | 15А AUDIO 1 – Головное устройство аудиосистемы, цифровые часы |
| 41 | 10А ATM – Лампы освещения салона, лампа освещения багажного отделения, комбинация приборов |
| 42 | Резерв |
| 43 | 10А BCM 2 – Блок управления электроприводом сидений |
Блоки под капотом

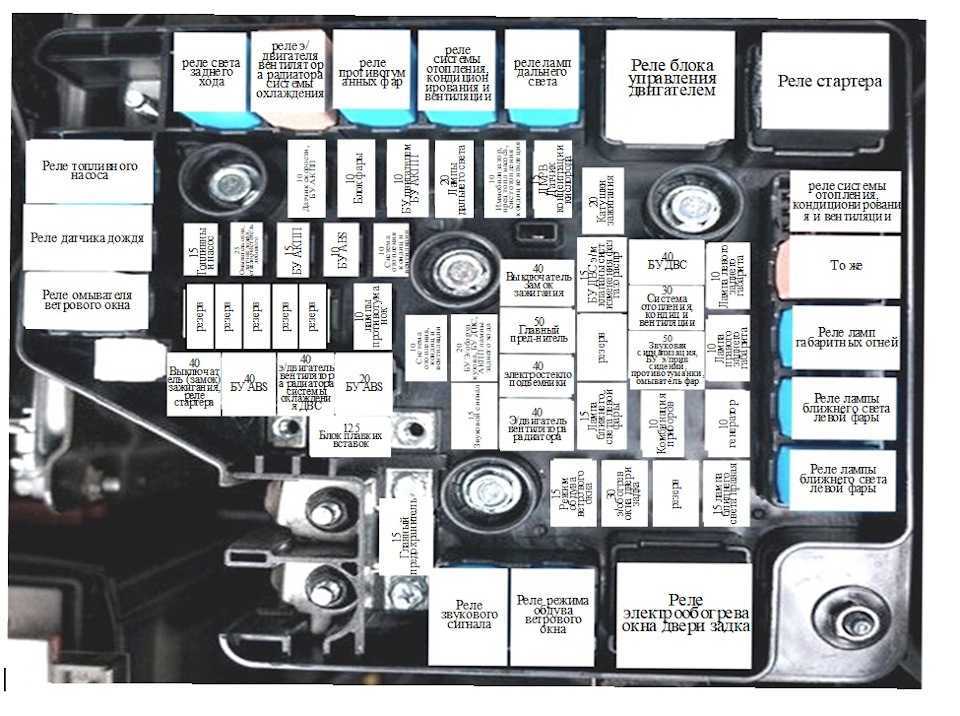

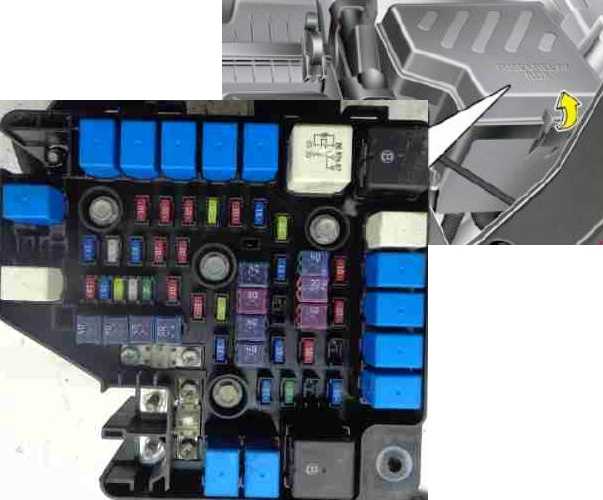

Основной блок
Расположен в левой части подкапотного пространства.
Обозначение предохранителей
p, blockquote 19,0,0,0,0 —>
| 1 | 10А B/UP LP — Датчик скорости, блок управления автоматической коробкой передач |
| 2 | 10А H/LP — Блок-фары |
| 3 | 10А ECU — Блок управления двигателем, блок управления автоматической коробкой передач |
| 4 | 20А H/LP HI — Лампы дальнего света |
| 5 | 10А SENSOR — Иммобилизатор, реле топливного насоса, реле системы отопления, кондиционирования и вентиляции |
| 6 | 15А SENSOR — Датчик массового расхода воздуха, датчики концентрации кислорода |
| 7 | 20А IG COIL — Катушки зажигания |
| 8 | 15А FUEL PUMP — Топливный насос |
| 9 | 25А FR WIPER — Омыватель ветрового окна, датчик дождя, стеклоочиститель ветрового окна |
| 10 | 15А TCU — Блок управления автоматической коробкой передач |
| 11 | 10А ABS — Блок управления анти блокировочной системой тормозов (ABS) |
| 12 | 10А COOLING — Система отопления, кондиционирования и вентиляции |
| 13 | 40А IGN — Выключатель (замок) зажигания |
| 14 | 15А SENSOR — Блок управления двигателем, электромагнитные клапаны системы изменения фаз газораспределения |
| 15 | 40А ECU MAIN — Блок управления двигателем |
| 16 | 10А TAIL LH — Лампа левого заднего габаритного огня |
| 17 | SPARE — Резерв |
| 18 | SPARE — Резерв |
| 19 | SPARE — Резерв |
| 20 | SPARE — Резерв |
| 21 | SPARE — Резерв |
| 22 | 10А FR FOG — Лампы противотуманных фар |
| 23 | 50А B+ — Главный предохранитель |
| 24 | 30А CON FAN — Система отопления, кондиционирования и вентиляции |
| 25 | 40А IGN — Выключатель (замок) зажигания, реле стартера |
| 26 | 40А ABS — Блок управления анти блокировочной системой тормозов (ABS) |
| 27 | 40A RAD FAN — Электродвигатель вентилятора радиатора системы охлаждения двигателя |
| 28 | 20A ABS — Блок управления анти блокировочной системой тормозов (ABS) |
| 29 | 10A A/CON — Система отопления, кондиционирования и вентиляции |
| 30 | 20A ATM — Блок управления электрооборудованием кузова, блок управления двигателем, блок управления автоматической коробкой передач, лампы света заднего хода |
| 31 | 40A P/WDW — Электро стеклоподъемники |
| 32 | Резерв |
| 33 | 50A B+ — Звуковая сигнализация противоугонной системы, блок управления электроприводом сидений, противотуманные фары, омыватель фар |
| 34 | 10A TAIL RH — Лампа правого заднего габаритного огня |
| 35 | 125A DSL — Блок плавких вставок |
| 36 | 15A HORN — Звуковой сигнал |
| 37 | 40А BLR -Электродвигатель вентилятора радиатора системы охлаждения двигателя |
| 38 | 15А H/LP LO LH — Лампа ближнего света левой блок-фары |
| 39 | 10А H/LP HI IND — Комбинация приборов |
| 40 | 10А ALT DSL — Генератор |
| 41 | 15А DEICER — Режим обдува ветрового окна |
| 42 | 30А RR HTD — Электрообогрев окна двери задка |
| 43 | Резерв |
| 44 | 15А H/LP LO RH — Лампа ближнего света правой блок-фары |
| 45 | 150А ALT — Главный предохранитель |
Расшифровка реле
p, blockquote 20,0,0,0,0 —>
| R1 | ATM — Реле света заднего хода |
| R2 | RAD FAN — Реле электродвигателя вентилятора радиатора системы охлаждения двигателя |
| R3 | FR FOG — Реле противотуманных фар |
| R4 | A/CON — Реле системы отопления, кондиционирования и вентиляции |
| R5 | A/CON — Реле ламп дальнего света |
| R6 | ECU MAIN — Реле блока управления двигателем |
| R7 | START — Реле стартера |
| R8 | CON FAN — Реле системы отопления, кондиционирования и вентиляции |
| R9 | CON FAN — Реле системы отопления, кондиционирования и вентиляции |
| R10 | TAIL LP — Реле ламп габаритных огней |
| R11 | H/LP LO LH — Реле лампы ближнего света левой блок-фары |
| R12 | H/LP LO RH — Реле лампы ближнего света правой блок-фары |
| R13 | RR HTD — Реле электрообогрева окна двери задка |
| R14 | DEICER — Реле режима обдува ветрового окна |
| R15 | HORN — Реле звукового сигнала |
| R16 | FR WIPER — Реле омывателя ветрового окна |
| R17 | RAIN SNRS — Реле датчика дождя |
| R18 | FUEL PUMP — Реле топливного насоса |
Дополнительный блок
Устанавливается преимущественно на модели с дизельными двигателями.
p, blockquote 26,0,0,0,0 —>
| GLOW PLUG FUSIBLE LINK | 80А Реле свечей накаливания |
| FUEL FILTER HEATER | 30А Реле нагревателя топливного фильтра |
| PTC HEATER #1 | 40А Реле нагревателя РТС 1 |
| PTC HEATER #2 | 40А Реле нагревателя РТС 2 |
| PTC HEATER #3 | 40А Реле нагревателя РТС 3 |
| R1 | Реле нагревателя топливного фильтра |
| R2 | Реле нагревателя РТС 2 |
| R3 | Резерв |
| R4 | Реле нагревателя РТС 1 |
| R5 | Реле нагревателя РТС 3 |
У нас на канале мы разместили видео по данной статье, смотрите и подписывайтесь.
p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>
Описание для 2-ого поколения
Блоки с предохранителями и реле под капотом
Главный блок с предохранителями и реле
Общая схема
Обозначение
Предохранители
- F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
- F2 15A звуковая сигнализация
- F3 10A передний и задний стеклоомыватели
- F4 20A Омыватели фар
- F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
- F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
- F7 10A контактный датчик торможения — концевой выключатель педали сцепления
- F8 25A обмотка стартера
- F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
- F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
- F11 40A включение реле нагнетательного вентилятора
- F12 30A управление малой и большой скоростью переднего стеклоочистителя
- F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
- F14 30A управление насосом рекуперации температуры отработавших газов
- F15 10A правая фара дальнего света
- F16 10A левая фара дальнего света
- F17 15A левая фара ближнего света
- F18 15A правая фара ближнего света
- F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
- F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)
Реле
- R1 главное реле компьютера управления двигателем
- R2 реле силовой цепи компьютера управления двигателем
- R3 реле системы подачи воздуха
- R4 реле очистителя ветрового стекла
- R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
- R6 реле распределителя + после контакта
- R7 реле вентилятора системы кондиционирования
- R8 реле стартера
- R9 реле переднего стеклоомывателя
- R10 реле заднего стеклоомывателя
- R11 реле омывателя фар
- R12 реле звукового сигнала
Блок на крышке аккумуляторной батареи
О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.
Схема
Обозначение схемы
- Модуль состояния зарядки — 5А
- Диагностический разъем — 15А
- Сопротивление выключатели педали тормоза — 15А
- —
- Питание группы электронасоса усилителя рулевого управления — 80А
- Модуль управления предварительным пост-обогревом — 70А
- Модуль блокировки защиты 3 реле — 100А
- —
- —
- Простое реле защиты двигателя — 30А
Блоки в салоне пежо партнер
Основные блоки под панелью слева
Общая схема
Описание предохранителей
- 15А — Очиститель заднего стекла
- —
- 5А — Подушка безопасности
- 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
- 30А — Стеклоподъемники
- 30А — Замки
- 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
- 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
- 30А — Розетки 12 В передняя и задняя
- 15А — Верхняя часть рулевой колонки
- 15А — Цепь малого тока замка зажигания
- 15А — Датчик дождя и освещенности, подушка безопасности
- 5А — Панель приборов
- 15А — Парктроник, панель управления кондиционером, система громкой связи
- 30А — Питание системы блокировки замов
- —
- 40А — Подогрев заднего стекла и зеркал
Описание реле
- R1 — Реле переднего импульсно стеклоподъемника
- R2 — Реле очистителя заднего стекла
- R3 — Реле аксессуаров + АСС
- R4 — Реле блокировки дверей
- R5 — Реле супер блокировки задних дверей
- R6 — Реле супер блокировки передних дверей
- R7 — Реле пробуждения компьютера
- R8 — Реле заднего стекла с обогревом
Схема 2 блока
Расшифровка элементов
- —
- 20А — Подогрев сидений
- —
- 15А — Реле складных зеркал заднего вида
- 15А — Реле розетки для подключения холодильной камеры
Дополнительный блок
При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.
Общая схема
Тут расположены:
- 15А — реле замка зажигания, опционный генератор
- 15А — Питание прицепа 12В
- 15А — Цепь постоянного питания трансформаторов
- 40А — Аварийные огни
Предохранители и реле Ford Galaxy (1995-2000)
F1
(20A) Подогреватель сидений
F2
(10A) Комбинация приборов, подсветка комбинации приборов, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях
F3
(5A) Система ABS, лампы освещения салона, подсветка комбинации приборов, прикуриватель, часы, система
поддержания скорости, система отопления/вентиляции, дополнительный обогреватель, система кондиционирования,
навигационная система,люк
F4
(10A) Система управления двигателем, противоугонная система
F5
(15A) Система парковки, фонарь(и) заднего хода, система управления АКПП, система 4WD, навигационная система, разъем электрооборудования прицепа
F6
(10A) Звуковой сигнал
F7
(20A/25A) Прикуриватель, часы
F8
(30A) Система зарядки, очиститель/омыватель лобового стекла, дополнительный обогреватель, разъем электрооборудования прицепа
F9
(30A) Антиблокировочная система тормозов (ABS)
F10
(30A) Антиблокировочная система тормозов (ABS)
F11
(20A) Омыватели фар
F12
(15A) Прикуриватель, часы, очиститель/омыватель лобового стекла, люк
F13
(3A) Управление двигателем
F14
(10A/20A/25A) Система управления двигателем, система поддержания скорости, система отопления/вентиляции, система кондиционирования
F15
(30A) Система управления двигателем, система кондиционирования
F16
(10A/30A) Система управления двигателем, система кондиционирования
F17
(10A/30A) Система управления двигателем, система управления АКПП, система отопления/вентиляции
F18
(5A) Система управления двигателем, система кондиционирования
F19
(5A) Диагностический разъем, противоугонная система, комбинация приборов, система кондиционирования, аудиосистема, CD-чейнджер аудиосистемы, телефон, навигационная система, центральный замок, электропривод стеклоподъемников
F20
(10A) Система ABS, система управления АКПП, система управления двигателем, стоп-сигналы, комбинация приборов, система поддержания скорости, навигационная система, разъем электрооборудования прицепа
F21
(25A30A) Кондиционер дополнительный обогреватель
F22
(25A30A) Кондиционер дополнительный обогреватель
F23
(10A) Аудиосистема, CD-чейнджер аудиосистемы, навигационная система
F24
(25A) Система топления/вентиляции
F25
(3A) Комбинация приборов, аудиосистема, CD-чейнджер аудиосистемы, навигационная система, телефон
F26
(30A) Система управления АКПП, реле стартера- иммобилайзер, система управления двигателем, комбинация приборов
F27
(25A) Управление двигателем, обогреватель лобового стекла, система кондиционирования/отопления дополнительный обогреватель
F28
(10A) Система ABS, система кондиционирования, система управления двигателем, очиститель/омыватель лобового стекла, омыватели фар
F29
(5A) Очиститель/омыватель лобового стекла, обогреватель заднего стекла, система отопления/вентиляции, система кондиционирования, дополнительный обогреватель
F30
(3A) Задние габариты, лампы подсветки номерного знака, разъем электрооборудования прицепа
F31
(15A) Противотуманные фары, разъем электрооборудования прицепа
F32
(3A/10A) Система управления двигателем, система поддержания скорости, система кондиционирования
F33
(25A/30A) Система зарядки, очиститель/омыватель лобового стекла, дополнительный обогреватель, разъем электрооборудованияфицепа
F34
(25A) Система отопления/вентиляции, система кондиционирования, дополнительный обогреватель
F51
(20A) Обогреватель заднего стекла
F52
(20A) Указатели поворота, аварийная сигнализация разъем электрооборудования прицепа, противоугонная система
F53
(10A) Лампы подсветки проемов дверей, лампы освещения салона
F54
(10A) Противоугонная система
F55
(5A) Лампы подсветки проемов дверей, комбинация приборов, противоугонная система, центральный замок, электропривод стеклоподъемников
F56
(5A) Передние/задние габариты (прав.), разъем электрооборудования прицепа, система освещения в дневное время, комбинация приборов
F57
(5A) Передние/задние габариты (лев.), разъем электрооборудования прицепа, система освещения в дневное время, комбинация приборов
F58
(10A) Корректор фар, система освещения в дневное время, левая фара, правая фара
F59
(10A) Левая фара-ближний свет, комбинация приборов, корректор левой фары, система освещения в дневное время
F60
(10A) Правая фара-ближний свет, комбинация приборов, корректор правой фары, система освещения в дневное время
F61
(10A) Левая фара-дальний свет, комбинация приборов
Расположение блока предохранителей №22 в салоне Toyota Avensis 2 Т250
Блок предохранителей №22 расположен в передней части автомобиля снизу от рулевой колонки под торпедо. Таким образом доступ к блоку получается не самый удобный. Для доступа к самим предохранителям нужно лишь заглянуть под торпедо в зоне рулевой колонки.
Расположение предохранителей в блоке №22
Назначения предохранителей в блоке №22
| Номер на схеме | Обозначение потребителя | Номинал предохранителя в А. | Назначение потребителя |
|---|---|---|---|
| 1 | – | – | – |
| 2 | P-RR P/W | 20 | Стеклоподъемник |
| 3 | P-FR P/W | 20 | Стеклоподъемник |
| 4 | D-RR P/W | 20 | Стеклоподъемник |
| 5 | D-FR P/W | 20 | Стеклоподъемник |
| 6 | ECU-B 1 | 7.5 | Коробка передач |
| 7 | FUEL OPN | 10 | Лючок заливной горловины топливного бака |
| 8 | FR DIC | 20 | Обогреватель зоны щеток стеклоочистителей ветрового стекла, предохранитель: “MIR HTR” |
| 9 | – | – | – |
| 10 | DEF I/UP | 7.5 | Кондиционер |
| 11 | ST | 7.5 | Мульти-информационный дисплей, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система запуска |
| 12 | MIR HTR | 10 | Обогрев зеркал |
| 13 | RAD NO.2 | 15 | Аудиосистема, мульти-информационный дисплей |
| 14 | DOME | 7.5 | Освещение салона, персональное освещение, освещение в дверях, освещение багажного отсека, подсветка индивидуального зеркала, освещение пространства для ног |
| 15 | ECU-B 2 | 7.5 | Кондиционер, система беспроводного управления |
| 16 | PWR SEAT | 30 | Сиденья с электроприводом |
Блок под капотом
Расположен рядом с аккумулятором.
Схема
Обозначение
У нас на канале мы разместили видео по данной статье. Смотрите и подписывайтесь.
Hyundai Santa Fe 2 го поколения выпускался в 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году. За этот период Санта Фе 2 прошла рестайлинг и фэйслифтинг. В нашей статье вы найдёте описание расположения всех электронных блоков управления и датчиков, а так же расшифровку предохранителей и реле Хендай Санта Фе 2 го поколения со схемами блоков и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Не то поколение Hyundai Santa Fe?
