Блоки под капотом

Вариант 1

Главный блок

Находится в левой части моторного отсека, рядом с аккумулятором.

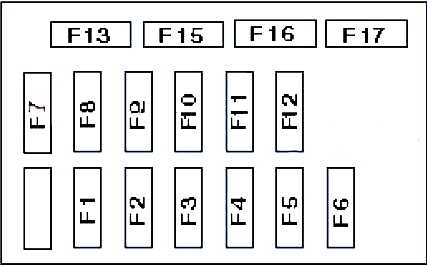

Пример схемы с крышки блока

Схема

Расшифровка

1	10А АБС
2	10А Дальний свет
3	10А Задние габаритные огни
4	10А Задние габаритные огни
5	10А Аварийная сигнализация
6	20А Обогреватель заднего стекла
7	30А Стекло подъемники
8	40А Система пуска
9	40А Зажигание, впрыск
10	30А Вентилятор радиатора
11	30А Ближний свет
12	20А Система управления двигателем
13	80А Генератор
A	Реле габаритов
B	Реле фар головного света
C	Реле вентилятора радитора
D	Реле стартера
E	Реле системы пуска, генератор

Блок на АКБ

Располагается на плюсовой клемме аккумуляторной батареи.

Обозначение

• 16 – 60А Анти блокировочная система тормозов (ABS)
• 17 – 20А Противотуманные фары
• 18 – 80А Свечи накаливания

Дополнительные элементы

Рядом с основным блоков крепится дополнительный блок.

Схема

Описание

• 14 – 25А Электро вентилятор конденсора
• 15 – 10А Компрессор кондиционера
• J – резерв
• F – Реле компрессора кондиционера
• G – Реле электро вентилятора конденсора

Так же с правой стороны подкапотного пространства возможна установка некоторых реле.

Назначение

1. реле сигнала
2. реле АБС

Главный блок

Находится с левой стороны рядом с аккумулятором.

Схема с крышки блока

Обозначение

1	15А Стоп-сигнал
2	10А Аварийная сигнализация
3	15А Противоугонные фонари
4	10А Габаритные огни
5	10А Габаритные огни
6	10А Кондиционер
7	10А Дальний свет фар
8	10А Звуковой сигнал
9	10А Радио
10	10А Лампы освещения салона
11	20А Диагностика двигателя
12	30А Электрические стеклоподъемники
13	30А Вентилятор радиатора системы охлаждения
14	40А Фары головного освещения
15	30А Замок зажигания
16	60А Предохранитель
17	25А Кондиционер
18	100А Генератор

Дополнительный блок

Тут располагаются предохранители и реле отвечающие за систему кондиционирования и обогрев.

На этом всё. А если Вам есть чем дополнить материал – пишите в комментарии.

Mitsubishi Space Star 1999, 130 л. с. — другое

Mitsubishi Space Star, 2004

Комментарии 7

ну знаешь я не видел БК с навигацией вообще но если подумать я так понял что навигация работает с диском а без него нет так если я не ошибаюсь то если снять магнитолу то бортовик потеряет функцию навигации так как новая магнитола не имеет разъема к БК ну как то так а лучше попробуй сам отсоедини и посмотри что получится

Я почти ничего не понял из написанного. У меня получается так. В самом верху были только кнопки управления магнитолой и т.д. ниже управление печкой и еще ниже вместо кармашка под барахло стоит привод и на нем написано navigation system.

Вопрос остался открытым.

Сомнения у меня возникли, после того как мне в личку на форуме написал человек, у которого с покупки стоит не родная магнитола. И бк у него не работает точно так же как у меня.А на форуме у всех БК был без навигации, там не отвечают.Все так же говорят, что БК должен работать без магнитолы штатной и все. А на практике в моём случае никому не известно =(((

Добрый день.У меня на МСС стоит стоит штатный ЦВЕТНОЙ ДИСПЛЕЙ БК+КАСЕТНАЯ МАГНИТОЛА+НАВИГАТОР. Два блока и дисплей работают вместе, убрать ничего нельзя.

www.space-star-club.ru/index.php?showtopic=95 при снятие магнитолы пропадает кнопка DISP НО ЭТО НЕ БЕДА на ссылке выше указано как переключить показания но строка радио волны пропадет и все а можно сделать так оцени www.drive2.ru/cars/mitsub…urnal/288230376152393443/ удачи

Спасибо конечно за ответ, я все это читал и не один раз. Еще раз повторюсь что речь идет о БК с цветным экраном, без кнопок на нем и там была навигация штатная.Ответа я на форуме не получил, что будет если снять ГУ там где была навигация, а не просто дисковая или касетная магнитола.

После замены ГУ БК теряет функции на нижней строке (какое радио, волна и т.д.). Верхняя строка остается: температура, расход и время.

Я не совсем в этом уверен в случае именно моём. Т.е. если авто было с навигацией. И на БК нет кнопочек вообще.

Блок под капотом

Основной блок с предохранителями и реле находится под капотом с левой стороны.

Вариант 1

Фото – пример

Схема с крышки блока

Обозначение

• CHARGE 7,5A – система зарядки аккумулятора, контрольная лампочка зарядного тока, пусковая автоматика
• FAN-I/UP 7,5A – система разогрева двигателя перед пуском, пусковая автоматика
• HORN – реле сигнала
• HEAD – реле фар
• DOME 10A – потолочная лампа, контрольные лампы дверей, лампа задней двери
• EFI 15A – электронная система впрыска бензина
• HAZ-HORN 15A – предупреждающие мигающие сигналы, звуковой сигнал
• FAN 30A – система охлаждения двигателя, вентилятор
• FAN NO.1 – реле вентилятора охлаждения.

Вариант 2

Схема с крышки

Схема

Назначение

а	30А АМ2 – цепь АМ2 замка зажигания (выводы IG2, ST2)
b	30А FAN – вентилятор радиатора
с	40А АМ1 – цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1),80А GLOW (дизельные) – свечи
d	80/100А ALT (бензин) – зарядка АКБ, АМ1 (дизельные), АМ1 (2Е)
е	50А ABS – АБС
1	20А DOME – электропривод и освещение в салоне
2	20А HA7-HORN – аварийная сигнализация, звуковой сигнал
3	7,5А FAN-I/UP – повышение холостого хода
4	7,5А ALT-S  – зарядка
5	7,5A Spare – запасной
6	15А Spare – запасной
7	20А Spare – запасной
8	15А HEAD (RH) – правые фары
9	15А HEAD (LH) – левые фары
10	15А EFI F-HTR – подача топлива
A	HORN – Реле сигнала
B	FAN – Реле вентилятора охлаждения
С	E/G-MAIN – Главное реле
D	HEAD – Реле фар
E	EFI – Реле двигателя

Вариант 3

Схема

Цепи защиты

1	5А ALT-S – Система зарядки
2	10А HEAD (RH-UPR) – Правая фара (DRL – дневные ходовые огни)
3	15А EFI – 4A-FE, 5A-FE, 7A-FE, 4E-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
15А F-HTR – 2C-E: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
4	10А HORN – Звуковой сигнал, противоугонная система
5	10А HAZARD – Аварийная сигнализация, указатели поворота
6	15А AM2 – Система запуска, предохранители: ”ST”, ”IGN”
7	–
8	10А HEAD (LH-UPR) – Левая фара (DRL – дневные ходовые огни)
9	15А DOME – Аудиосистема, освещение салона, персональное освещение, освещение багажного отсека, часы, дневные ходовые огни, противоугонная система
10	–
11	–
12	–
13	–
14	50А AM1 – Предохранители: ”CIG”, ”TURN”, ”GAUGE”, ”ECU−IG”, ”WIP”
15	30А FAN – Вентилятор системы охлаждения
30А RDI – Вентилятор системы охлаждения
16	40А MAIN – Система запуска, предохранители: ”HEAD (LH) или HEAD (LH−UPR), ”HEAD (RH) или HEAD (RH−UPR), ”HEAD LH−Lo” и ”HEAD RH−LO”
17	100А ALT – Предохранители: ”RDI”, ”CDS”, ”AM1”, ”POWER”, ”D/L”, ”TAIL”, OBD, ”FOG”, ”ECU−B”, ”STOP”, ”DEF”, ”HTR”
18	50А ABS – АБС

Расшифровка реле

R1	Блок управления двигателем (ENGINE MAIN)
R2	4A-FE, 5A-FE, 7A-FE, 4E-FE: Блок управления двигателем (EFI)2C-E: Подогрев топлива (F-HTR)
R3	Фары (HEAD)
R4	Стартер (ST)
R5	Звуковой сигнал
R6	Вентилятор системы охлаждения (FAN NO.1)

Отдельные элементы могут находится вне представленных блоков.

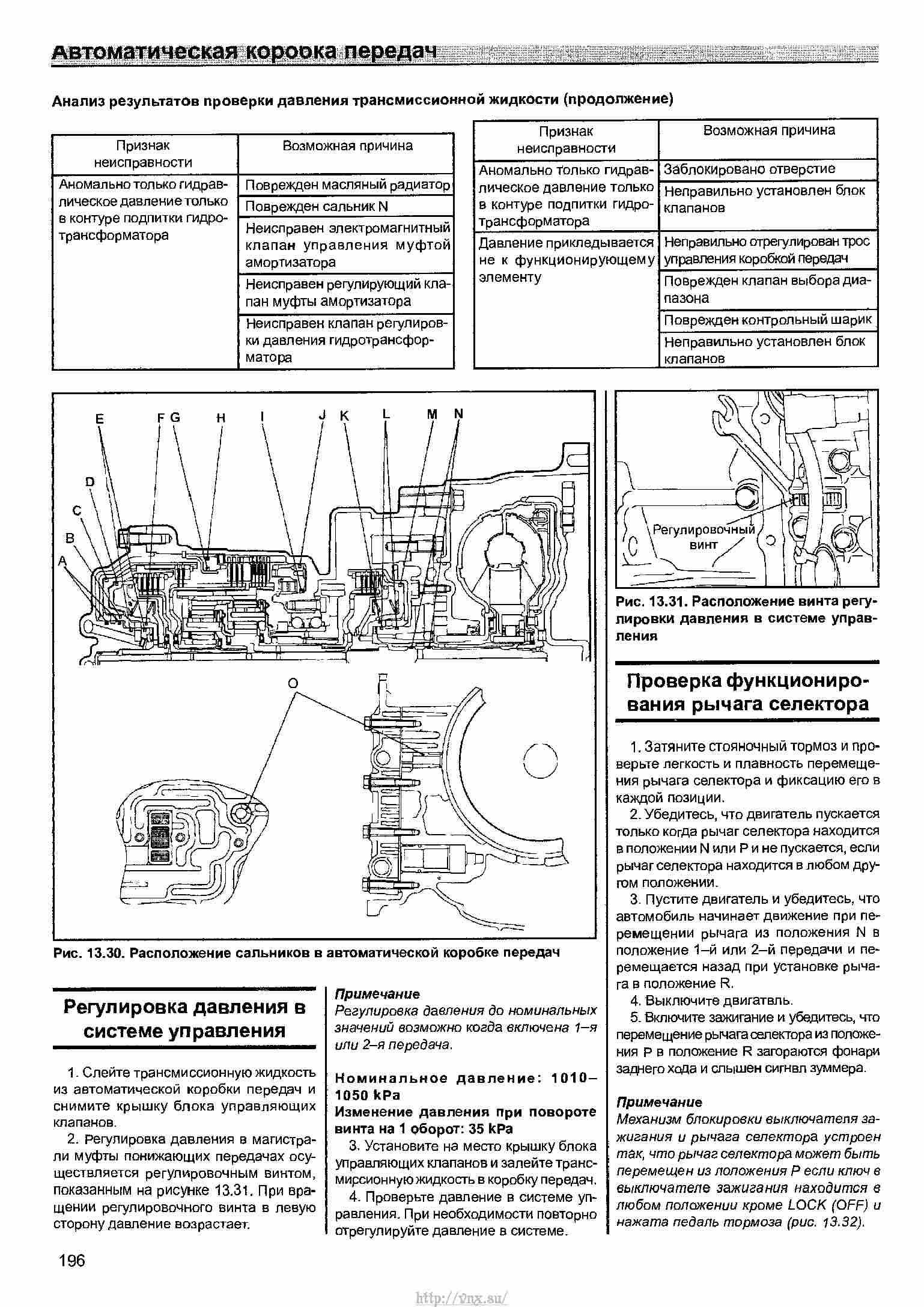

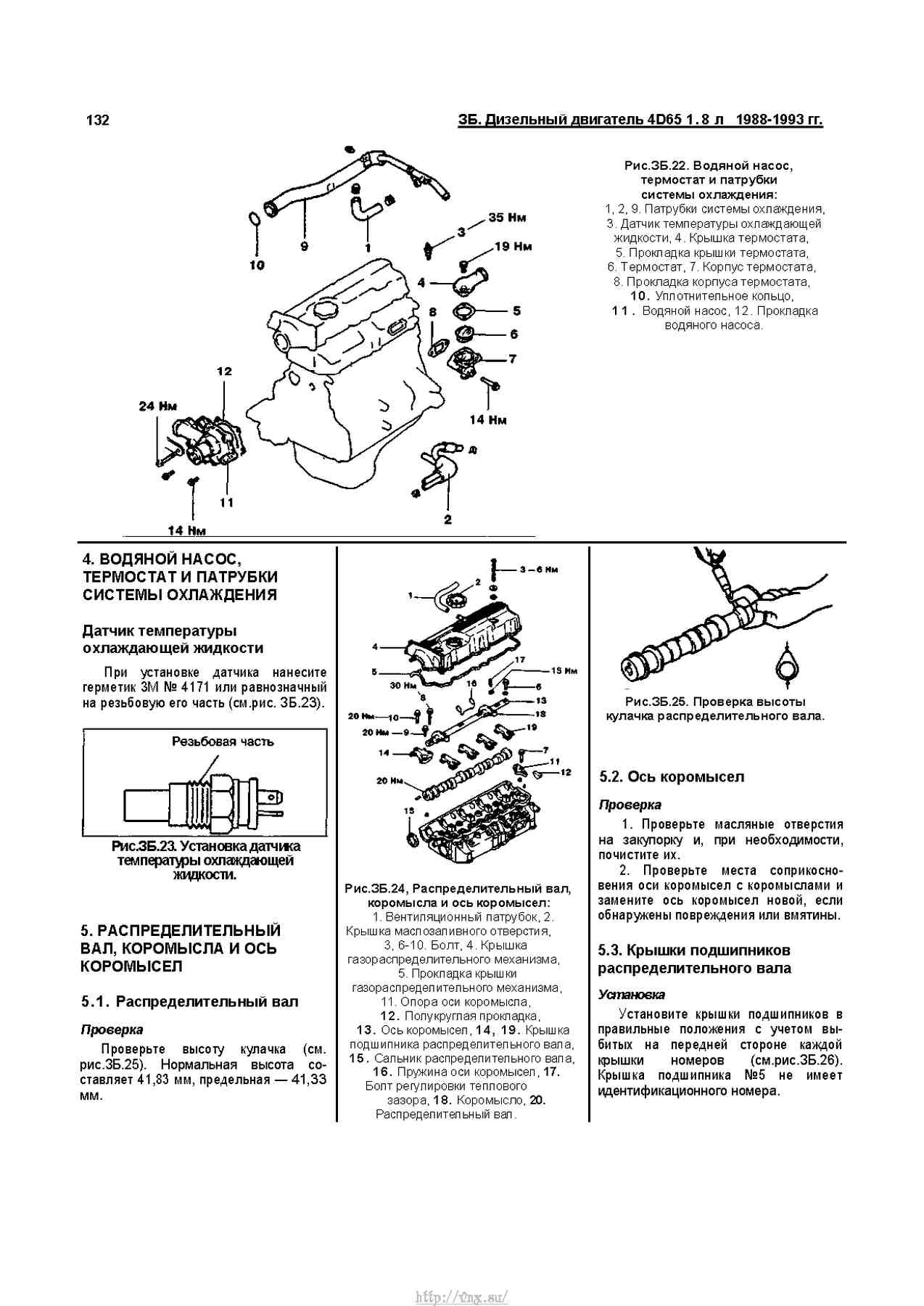

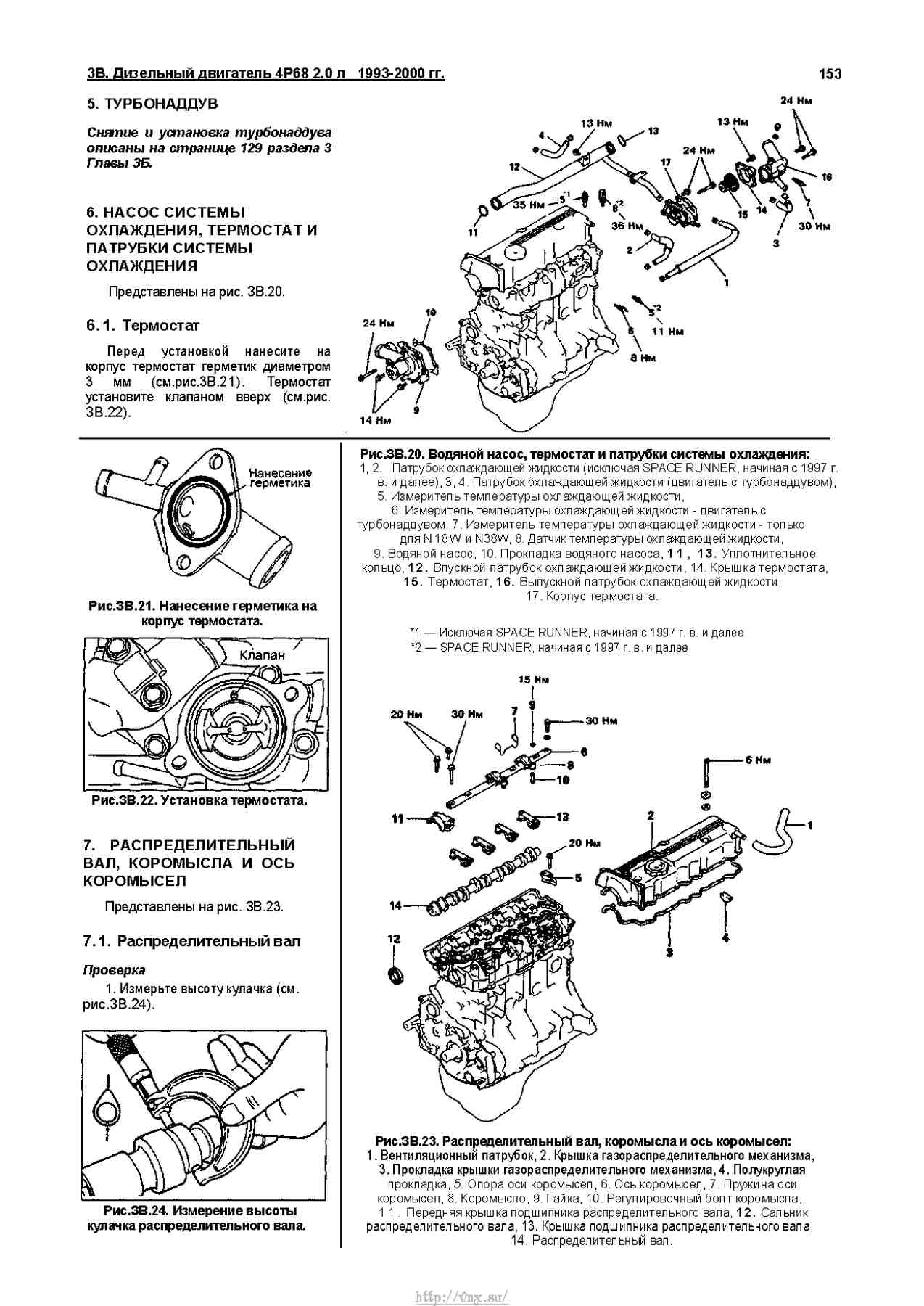

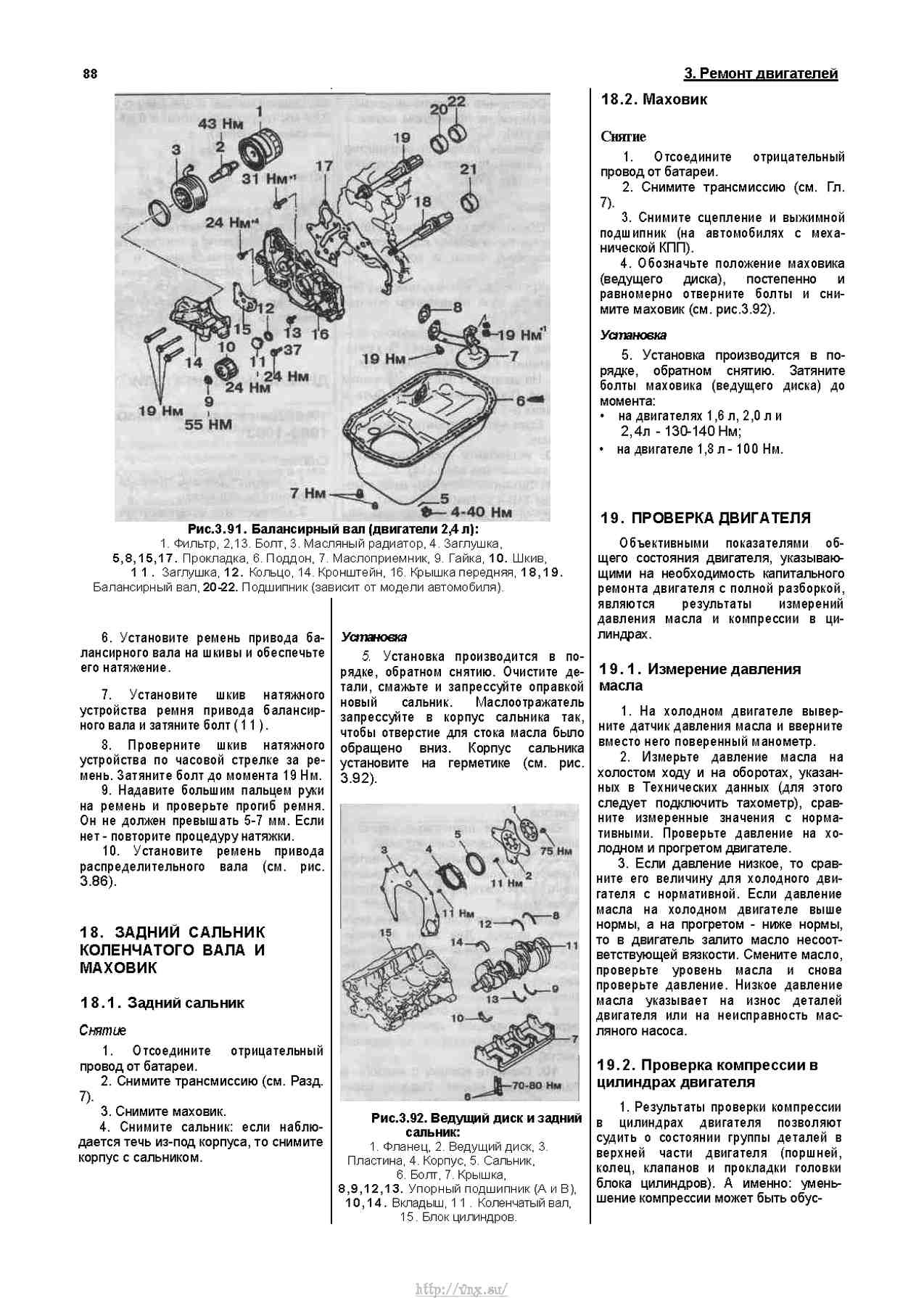

1.3 с трамблером. Заглохла и не заводится. История с продолжением Оценка:

#1 spacestarkarelia

Jedi Youngling

• Группа: Друг STAR’оводов
• Сообщений: 21
• Регистрация: 17 Май 17
• Имя: Максим
• Пол: Мужчина
• Город: Сегежа
• Авто: 1999, 1.3 MPI, 4G13, GLX, МКПП

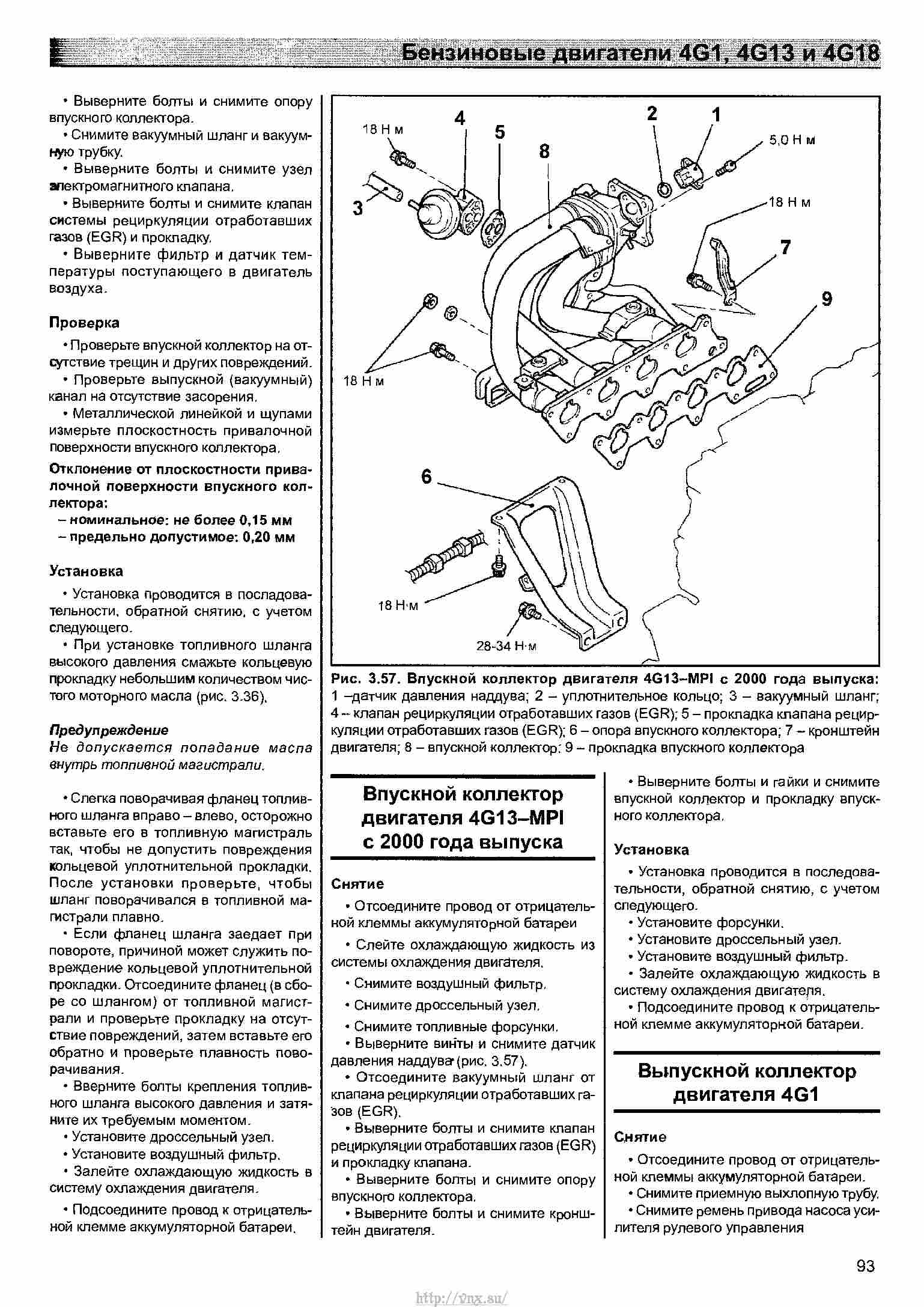

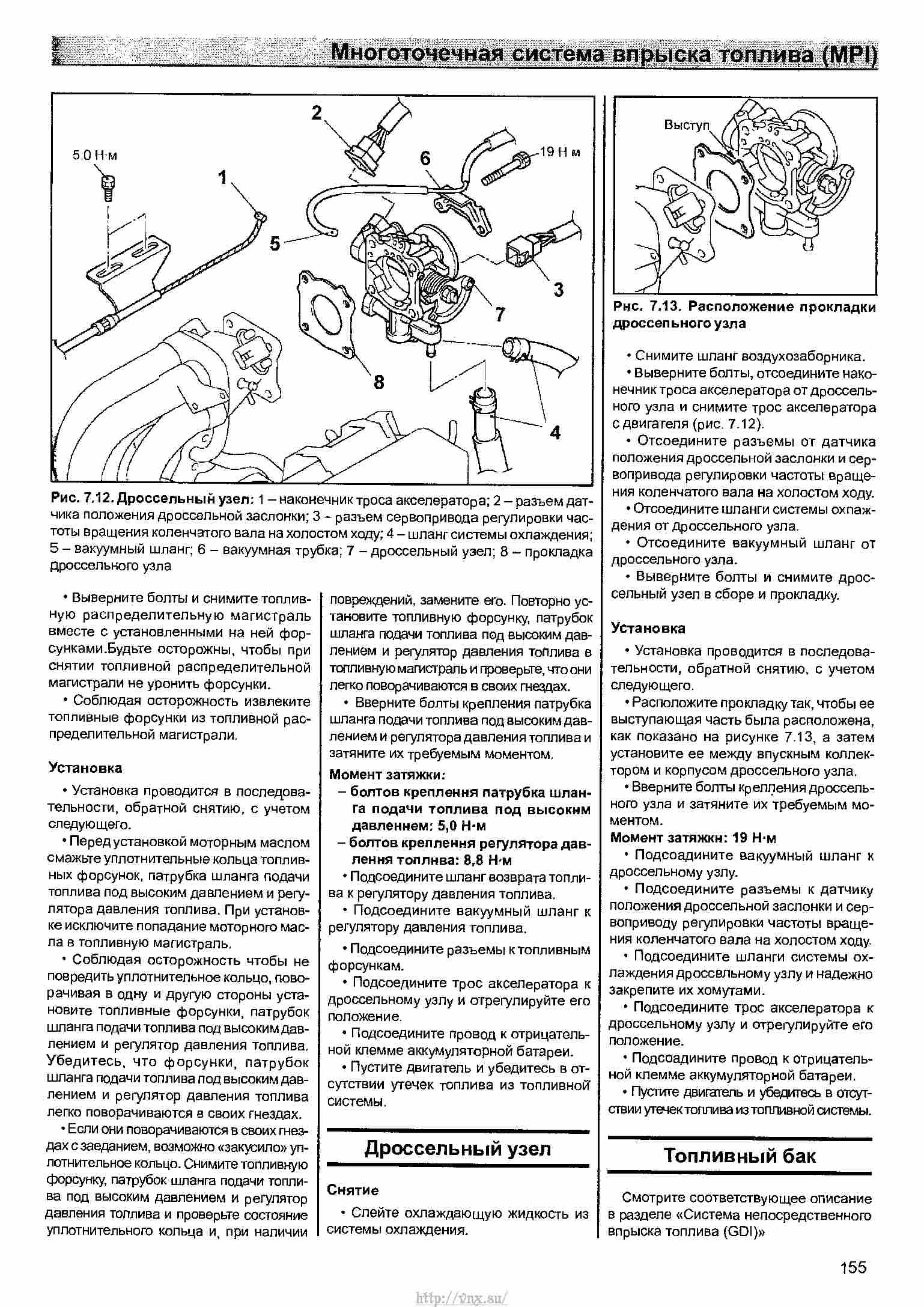

Доброго Времени суток! ТТХ: Space star 1999, 4g13, 1.3 MPI 86 л.с, GLX, DG1A

Пытаюсь бороться с проблемой более месяца! Проблема такая: машина не хочет заводиться ни в какую. Предистория: просто ехал как обычно, машина задергалась, и потихоньку заглохла. Как выяснилось после, был отсоединен бронепровод одной из свечей.

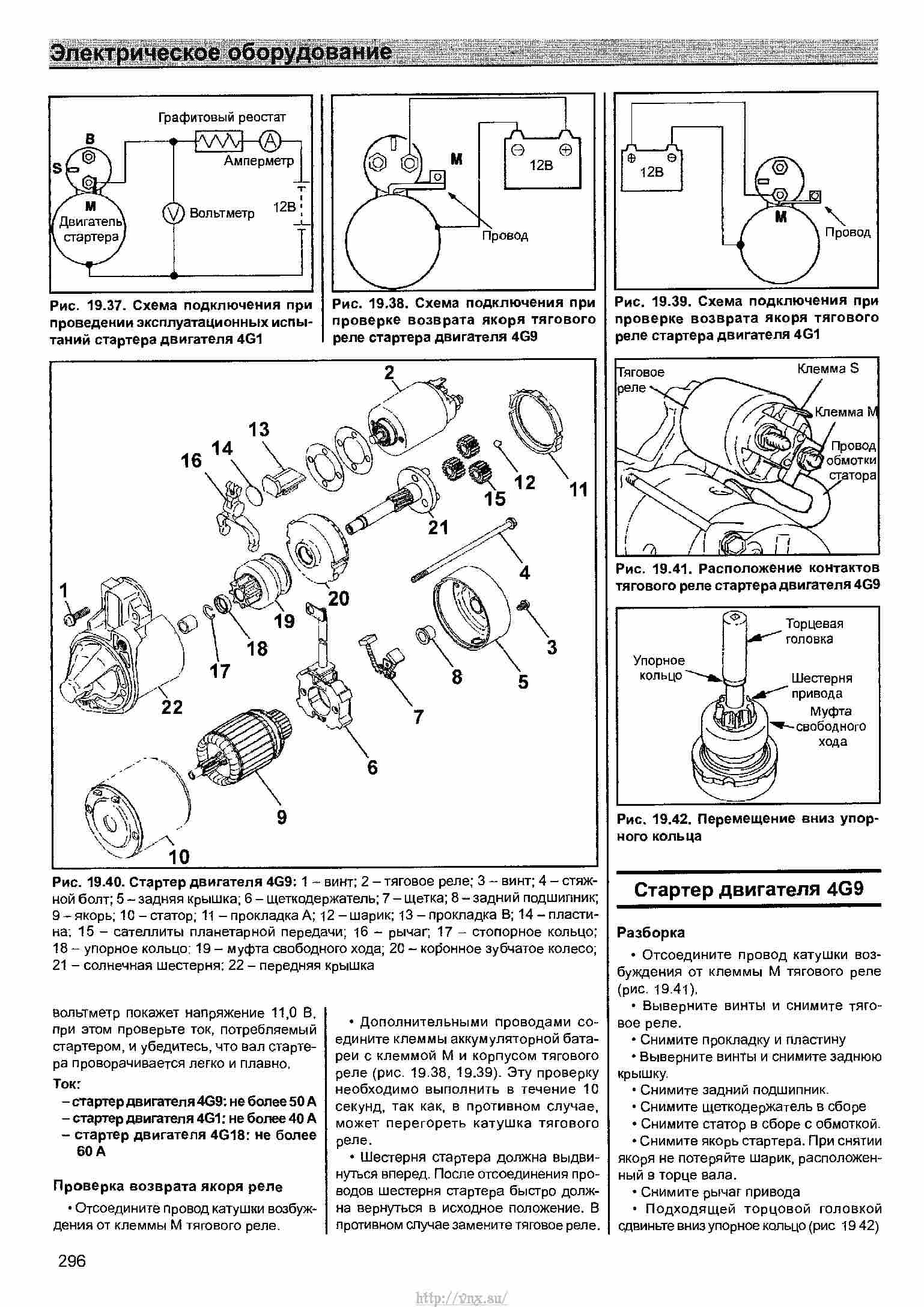

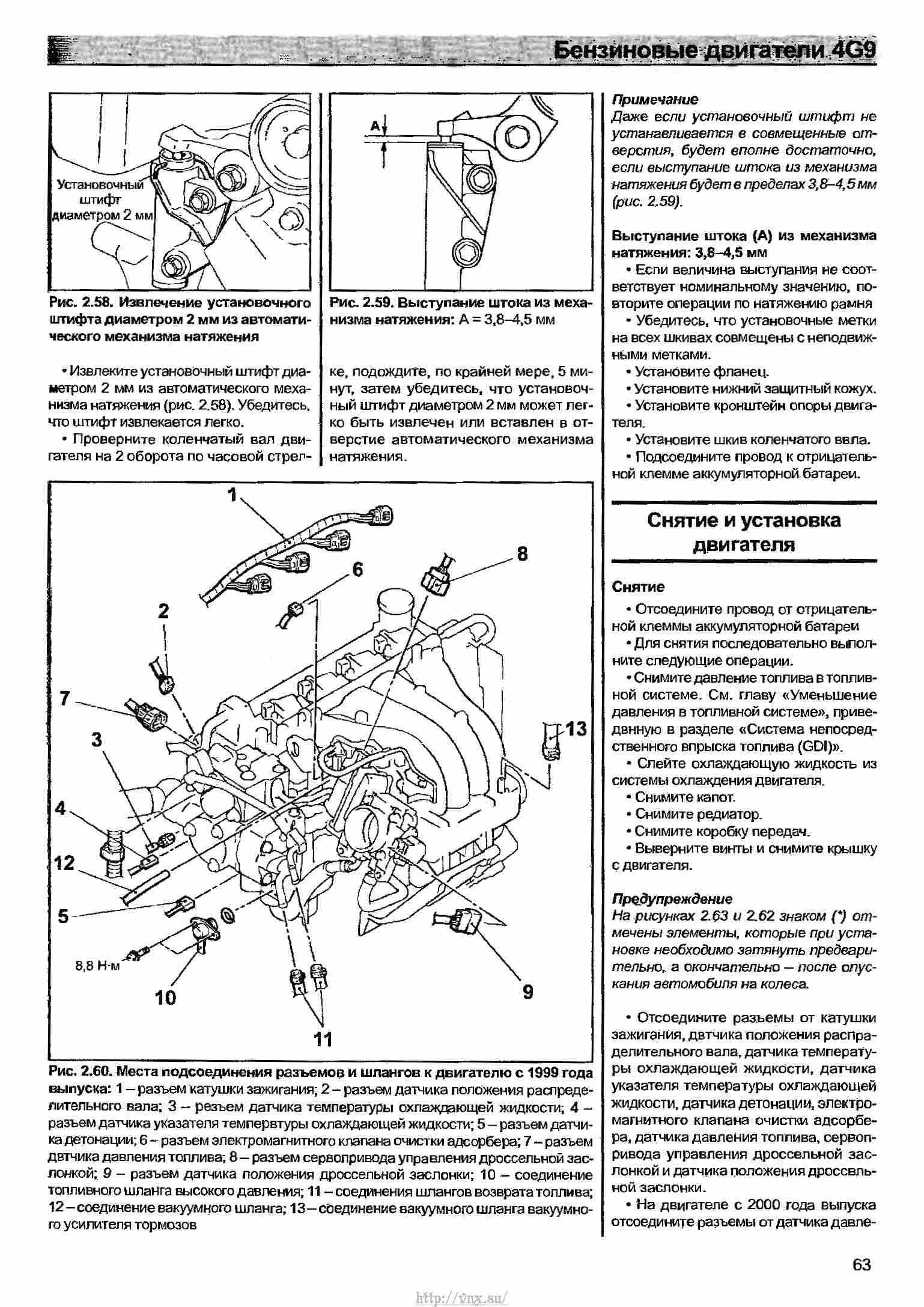

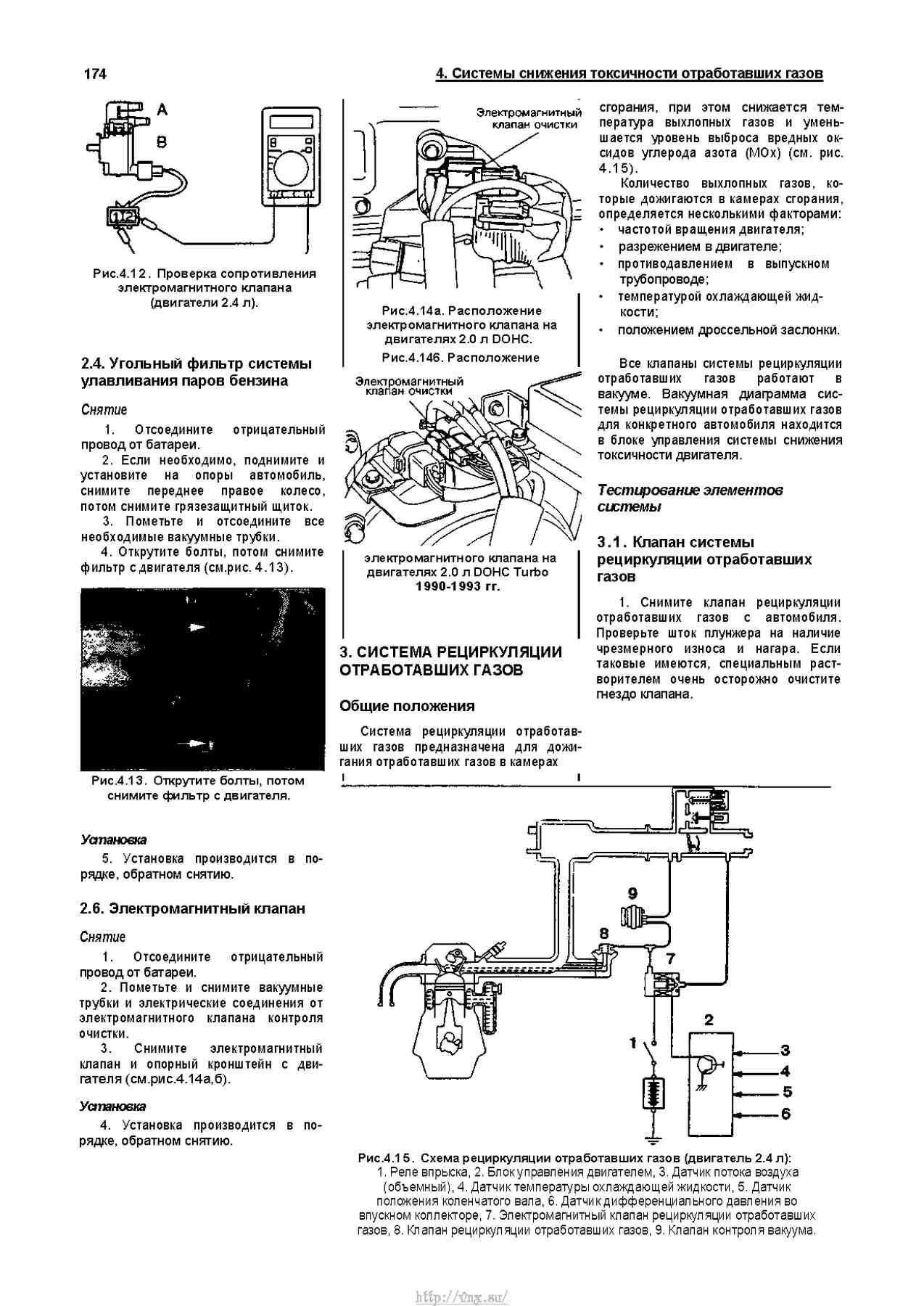

Начал проверять — отсутствуют щелчки реле УД и бензонасоса. Стал проверять проводку — все в норме, контакты сухие, не окисленные, но все же все зачистил для верности. Сначала грешил на иммобилайзер. Проверять не стал, залил прошивку иммо-офф в ЭБУ — эффекта ноль. Лампочка чек сначала горела и гасла при повороте ключа зажигания, затем вовсе потухла. Затем начал проверять сам ЭБУ. Перерыл кучу схем, понял что и как работает. Прикрепляю фото как проверял ЭБУ прямо на машине мультиметром.

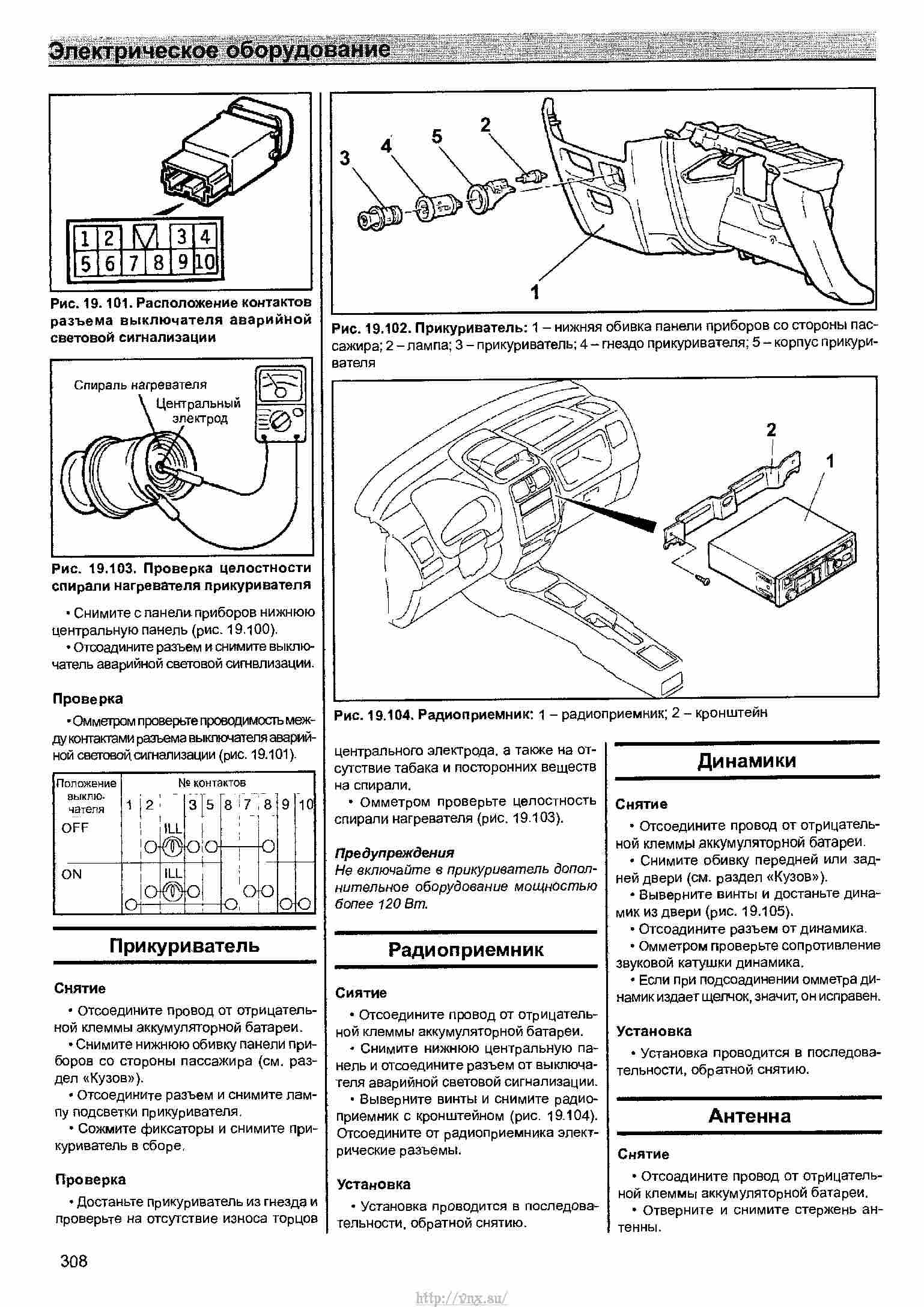

(44,68К)

#2 Нагумо

Jedi Knight

• Группа: Друг STAR’оводов
• Сообщений: 270
• Регистрация: 14 Апрель 16
• Имя: Сергей
• Пол: Мужчина
• Город: Беларусь Новополоцк
• Интересы: машины
• Авто: Mitsubishi Space Star 1.3 бензин MPI МКПП 2001г

#3 spacestarkarelia

Jedi Youngling

• Группа: Друг STAR’оводов
• Сообщений: 21
• Регистрация: 17 Май 17
• Имя: Максим
• Пол: Мужчина
• Город: Сегежа
• Авто: 1999, 1.3 MPI, 4G13, GLX, МКПП

#4 KGL

General

• Группа: Администратор
• Сообщений: 8 308
• Регистрация: 06 Октябрь 08
• Пол: Мужчина
• Город: Москва

>>>>> Люди! Прежде чем спрашивать посмотрите FAQ , файловый архив , поищите поиском . И будет вам счастье. 0

#5 spacestarkarelia

Jedi Youngling

• Группа: Друг STAR’оводов
• Сообщений: 21
• Регистрация: 17 Май 17
• Имя: Максим
• Пол: Мужчина
• Город: Сегежа
• Авто: 1999, 1.3 MPI, 4G13, GLX, МКПП

Тему читал. Ошибки не читал, ELM327 протокол читает дорестайл или надо MUT-2 осваивать? Толкового человека в маленьком городе не найти по диагностике. Есть ELM327 Bluetooth адаптер. Проблема в том, что машина сломалась у отца в Карелии, а я в Санкт-Петербурге. На выходные приезжал сам прозванивал ЭБУ блок забирал и шил в СПб. Все остальное с его слов. Человек в технике разбирается. Датчиков валов как таковых в двигателе нет, в книге написано он встроен в распределитель зажигания, связан с мозгом, а мозг по детонации сам добавляет либо убирает угол опережения зажигания. Как его проверить? В любом случае проблему надо решать, а то неначем ехать в деревню на рыбалку)

Прикрепленные файлы


Сообщение отредактировал spacestarkarelia: 18 Май 2017 — 04:05

#6 seit

Jedi Youngling

• Группа: Друг STAR’оводов
• Сообщений: 49
• Регистрация: 04 Ноябрь 12
• Имя: Serg
• Пол: Мужчина
• Город: Dnepr
• Авто: Space Star 2001(komfort)

#7 Нагумо

Jedi Knight

• Группа: Друг STAR’оводов
• Сообщений: 270
• Регистрация: 14 Апрель 16
• Имя: Сергей
• Пол: Мужчина
• Город: Беларусь Новополоцк
• Интересы: машины
• Авто: Mitsubishi Space Star 1.3 бензин MPI МКПП 2001г

Каким образом проверяли искру? Мотортестером (Diamag2,USB Autoscope), искровым пробойником или на глазок, вывернув свечу?

У него ТТХ: Space star 1999 , 4g13, 1.3 MPI 86 л.с, GLX, DG1A. ЕЛМ-ка не пойдёт. Только с 2001 г. шёл протокол: ISO9141-2

#8 KGL

General

• Группа: Администратор
• Сообщений: 8 308
• Регистрация: 06 Октябрь 08
• Пол: Мужчина
• Город: Москва

>>>>> Люди! Прежде чем спрашивать посмотрите FAQ , файловый архив , поищите поиском . И будет вам счастье. 0

#9 spacestarkarelia

Jedi Youngling

• Группа: Друг STAR’оводов
• Сообщений: 21
• Регистрация: 17 Май 17
• Имя: Максим
• Пол: Мужчина
• Город: Сегежа
• Авто: 1999, 1.3 MPI, 4G13, GLX, МКПП

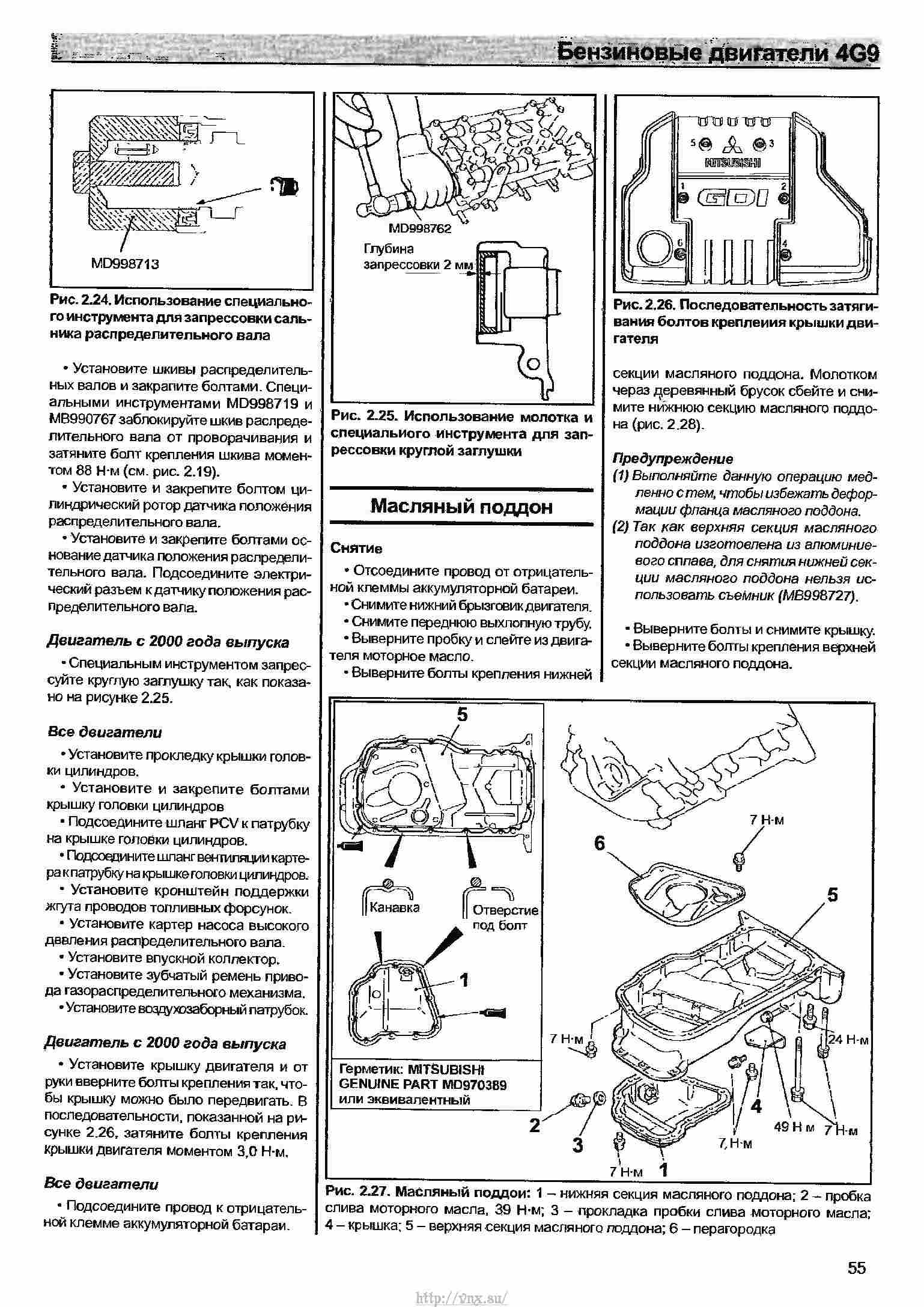

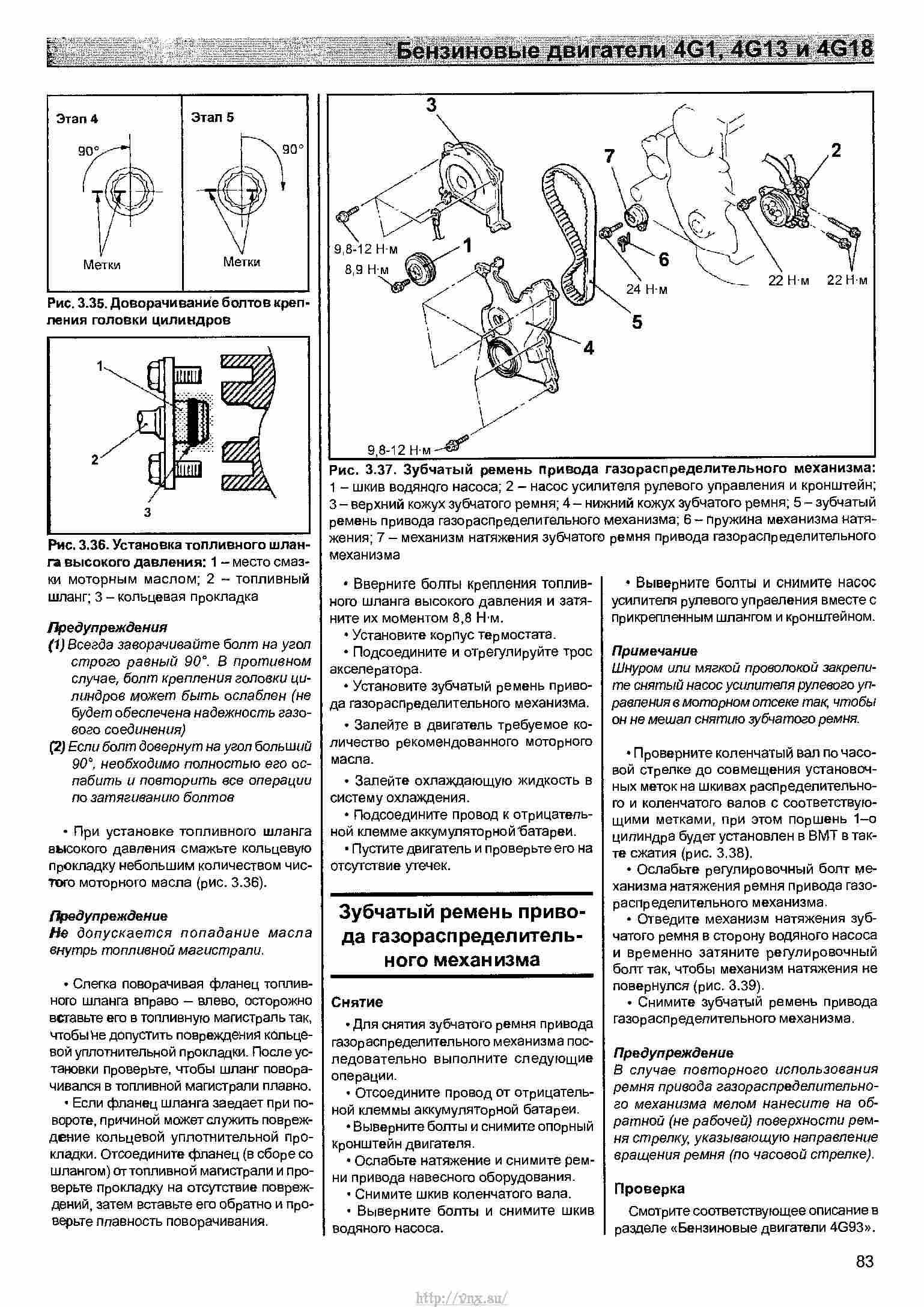

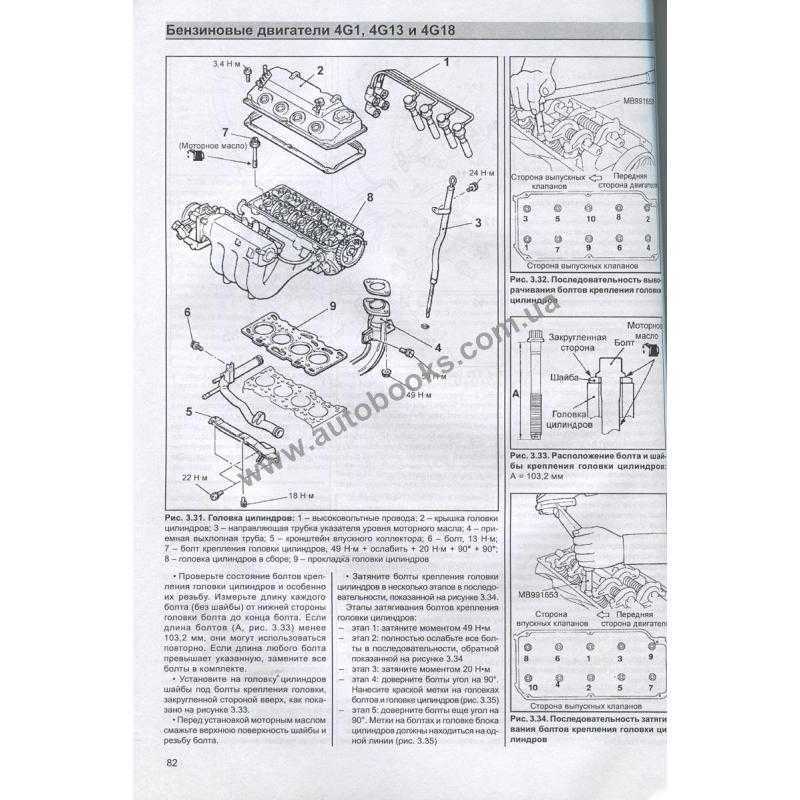

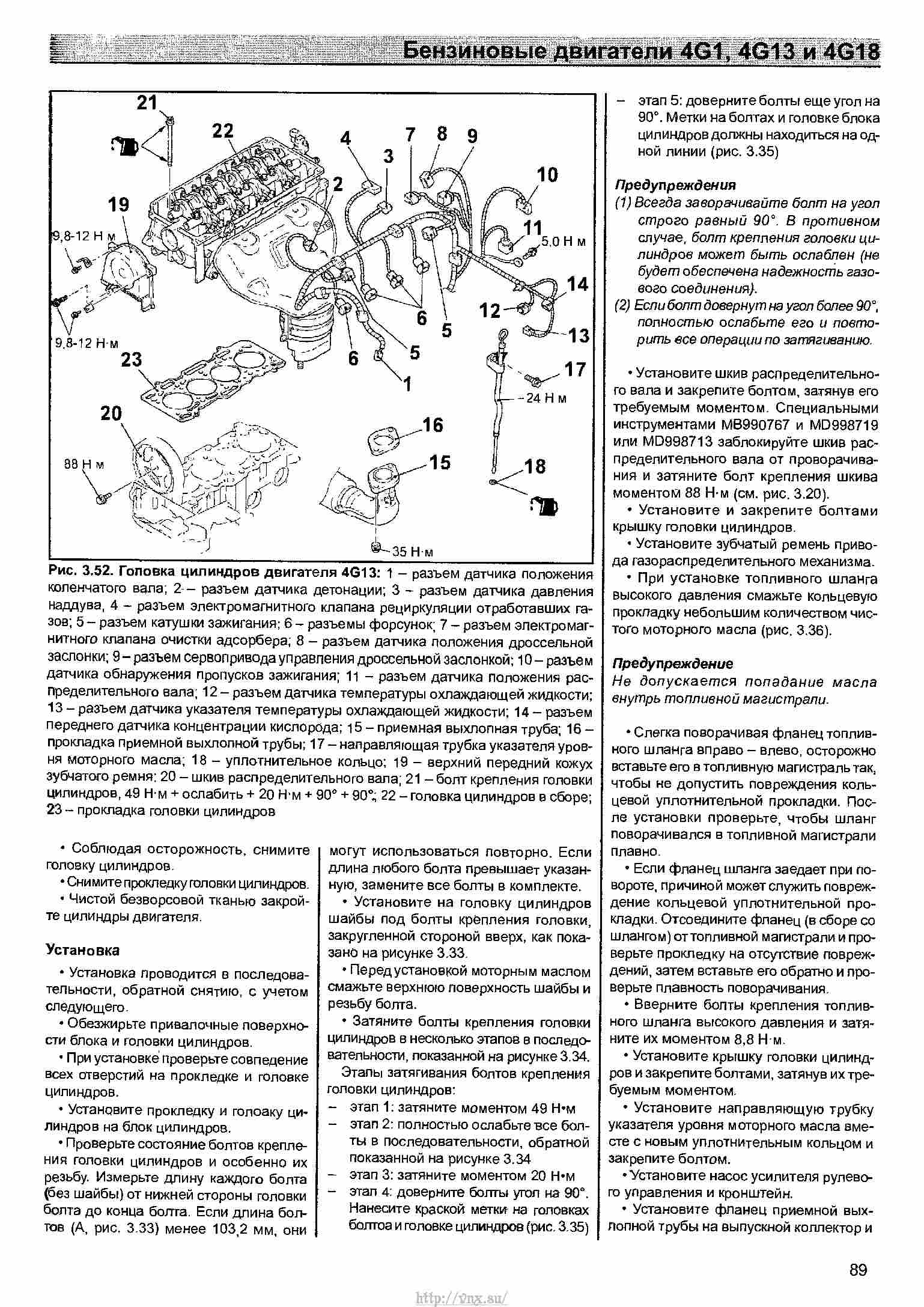

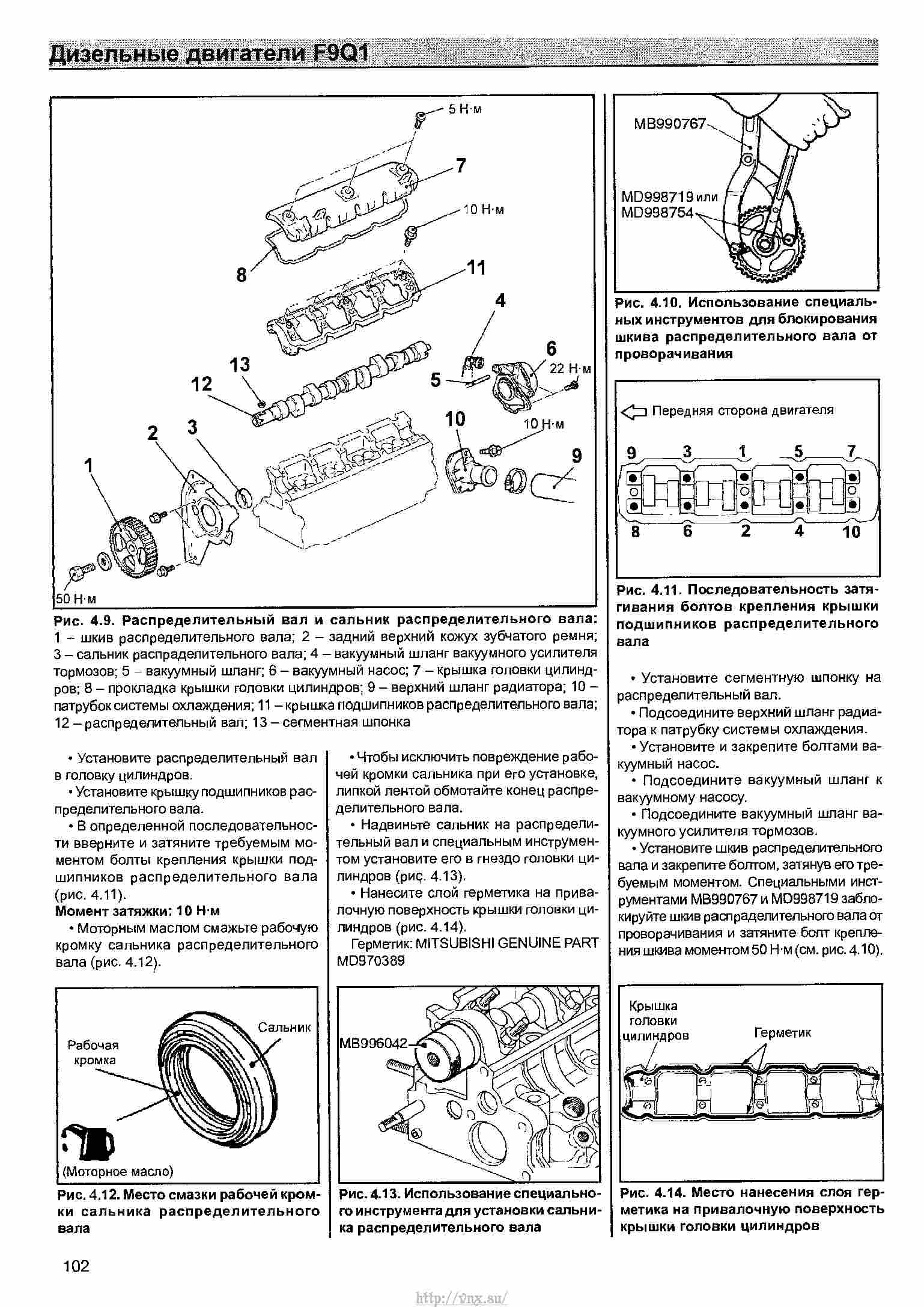

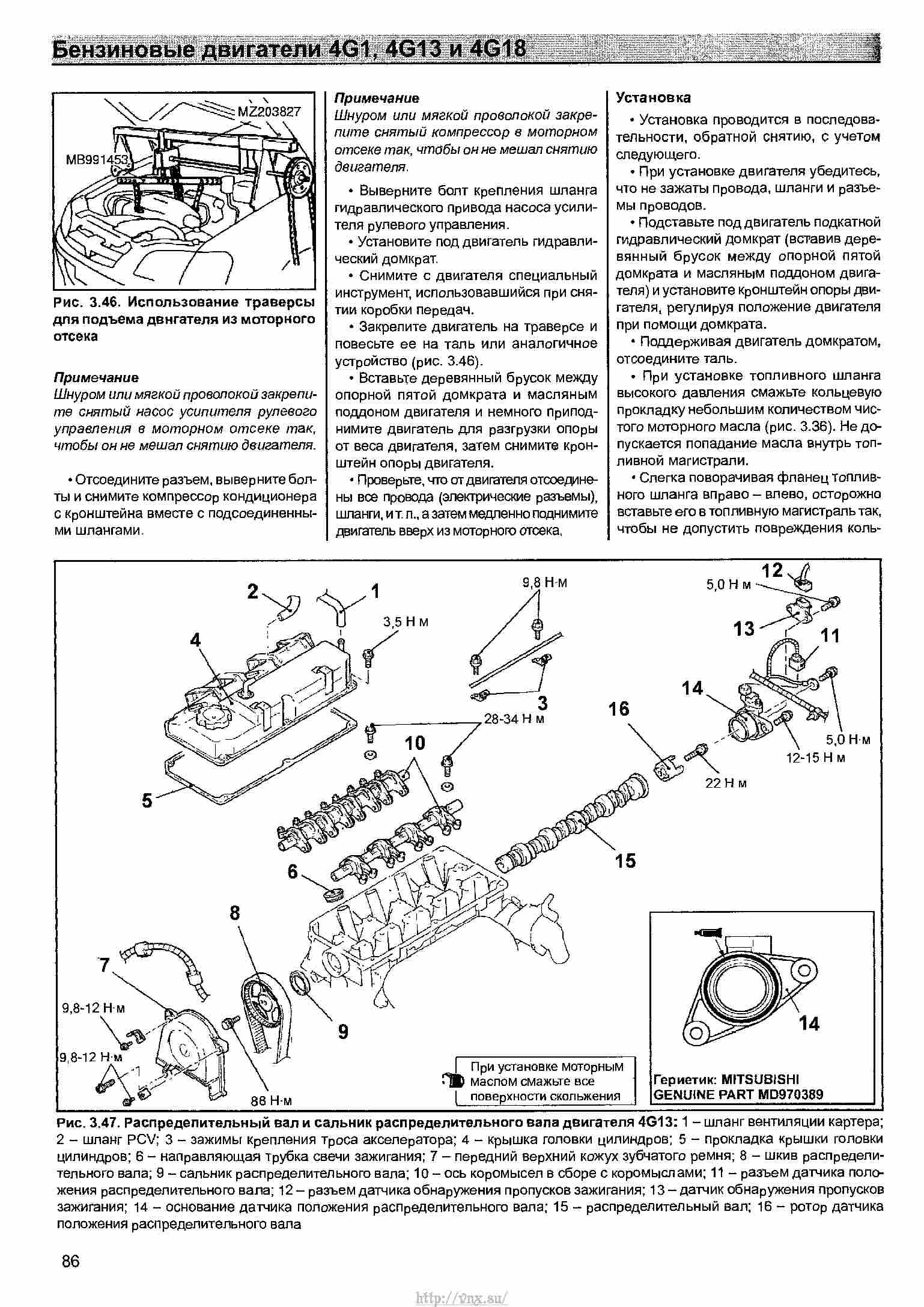

Искру проверял на глаз. Соединял свечи проводом и к минус клемме. ГРМ стоит по меткам. Распределитель тоже, при его съеме маркером нанес дополнительную метку, 1 цилиндр ВМТ — распределитель встал на свое место. Датчика коленвала нет под кожухом ГРМ, как нет и датчика положения распредвала, на его месте стоит сам распределитель зажигания, по схеме в книге датчик стоит в нем и соединен с ЭБУ. Поправьте, если ошибаюсь. Где искать задающий диск?

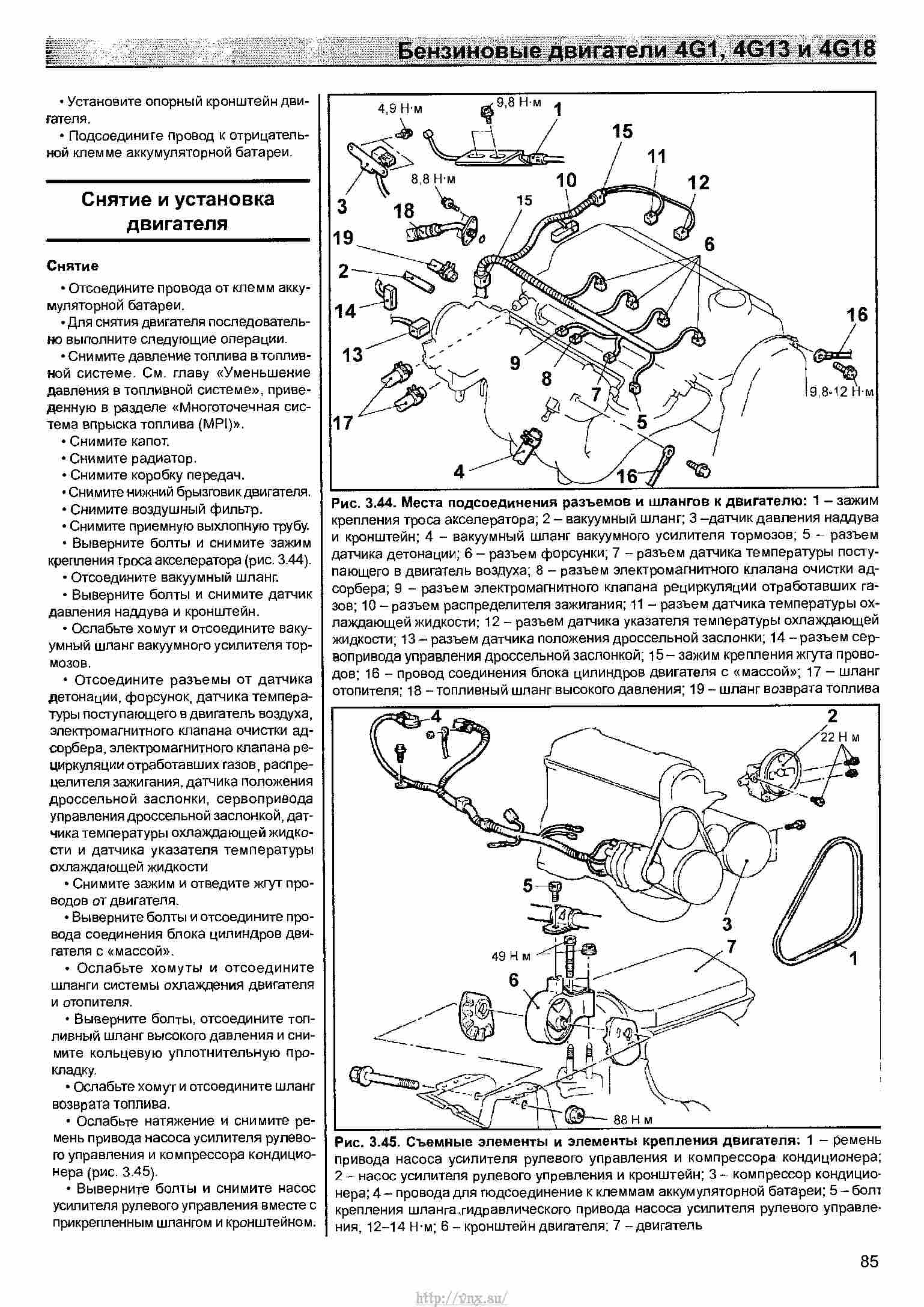

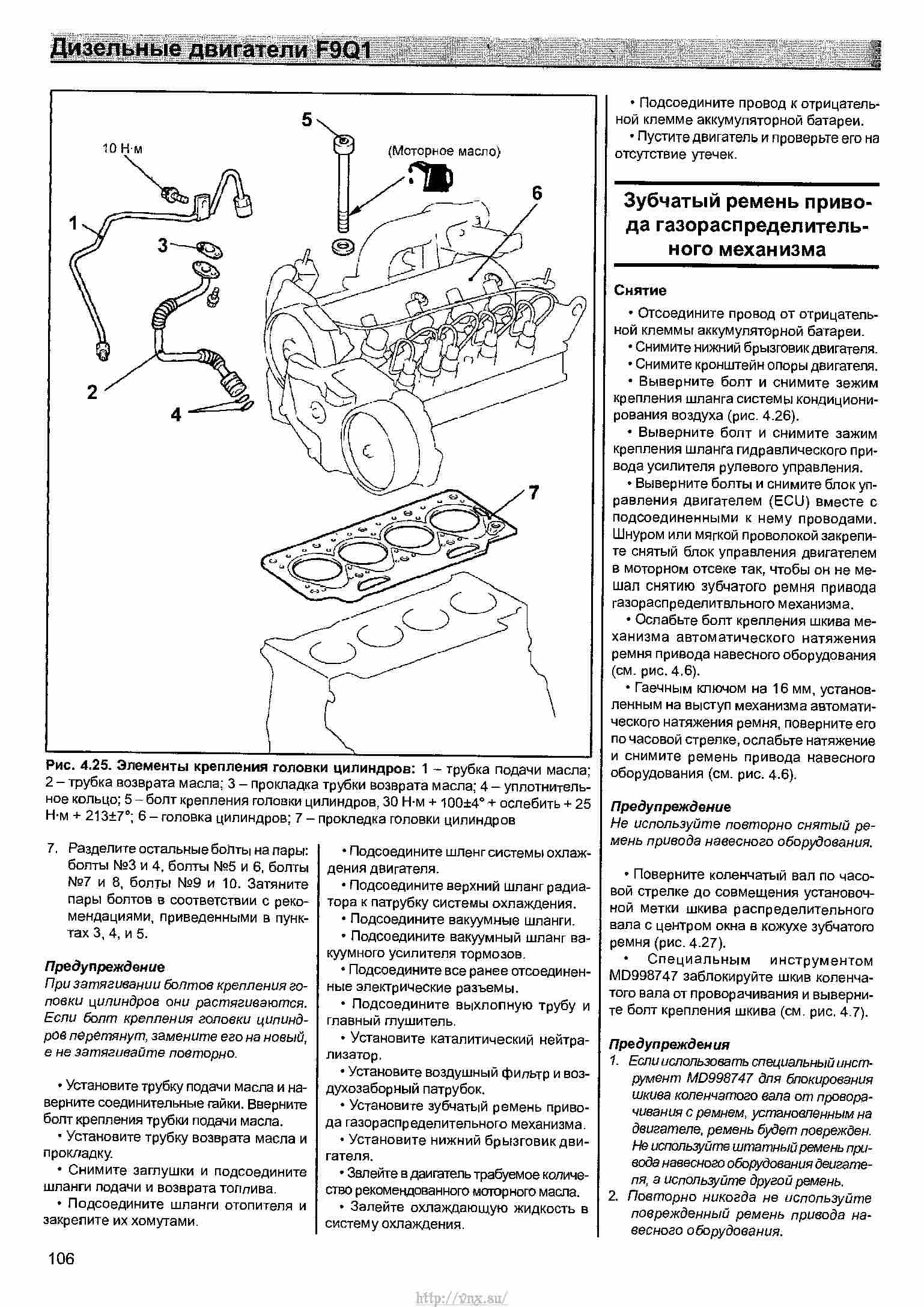

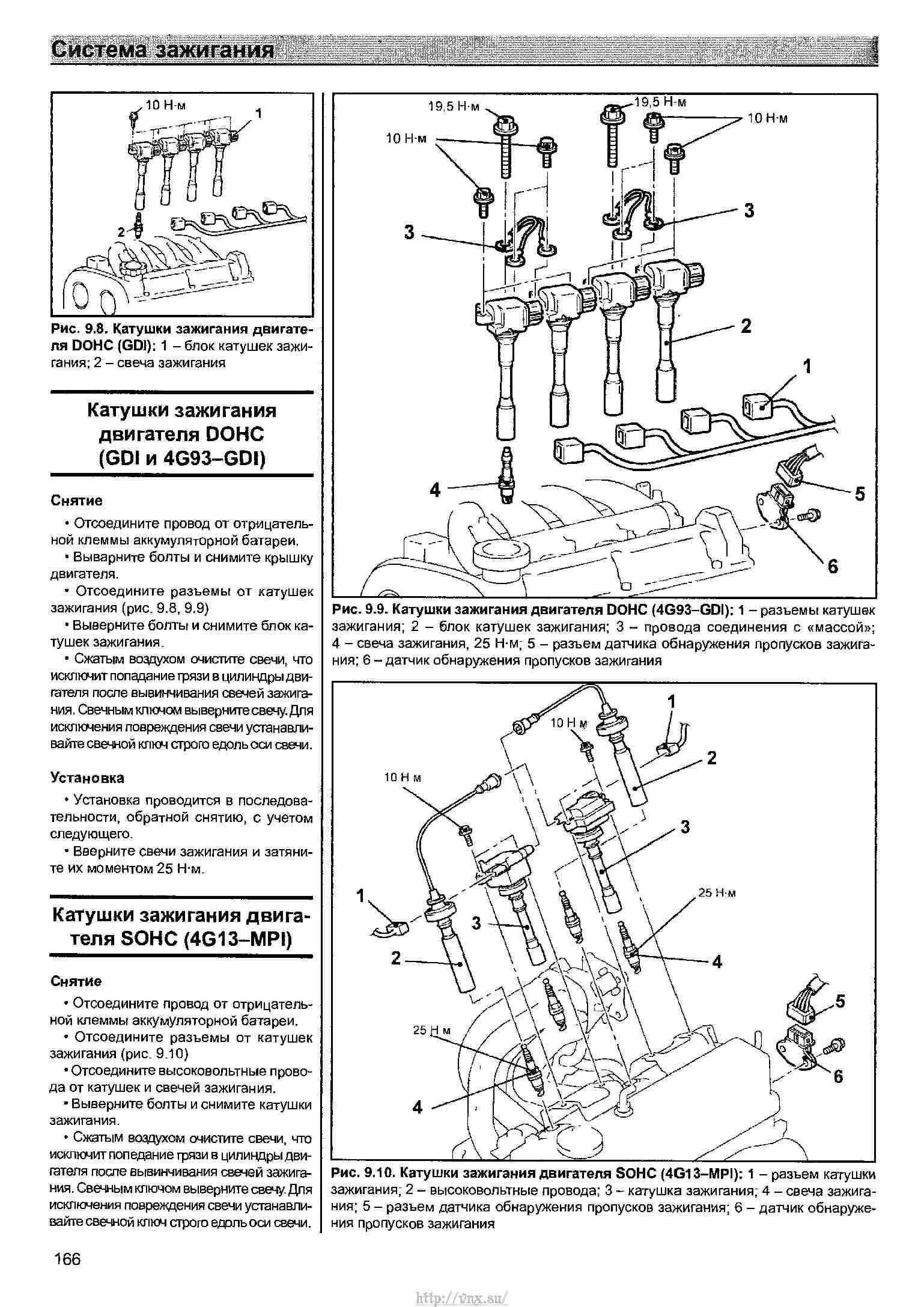

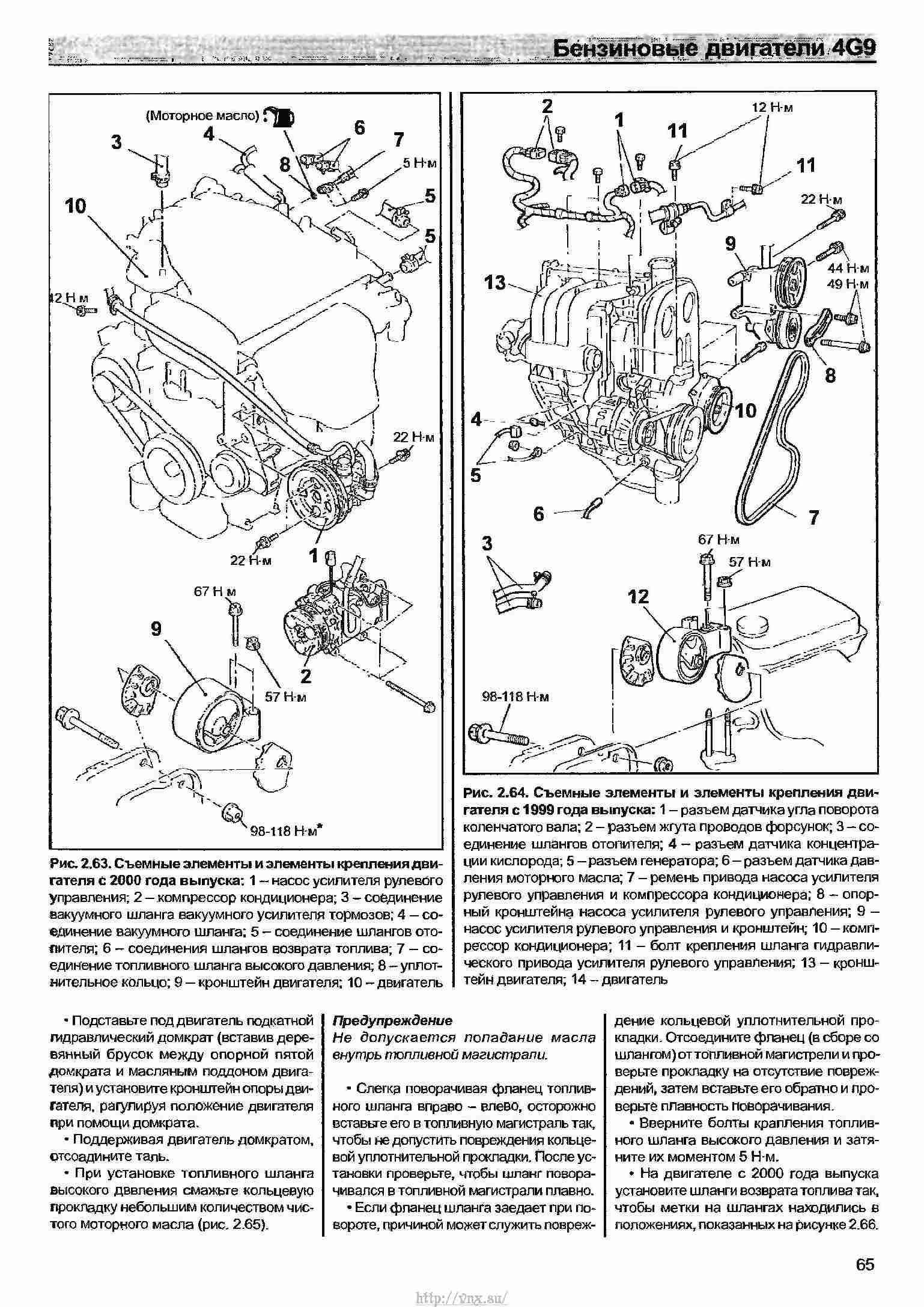

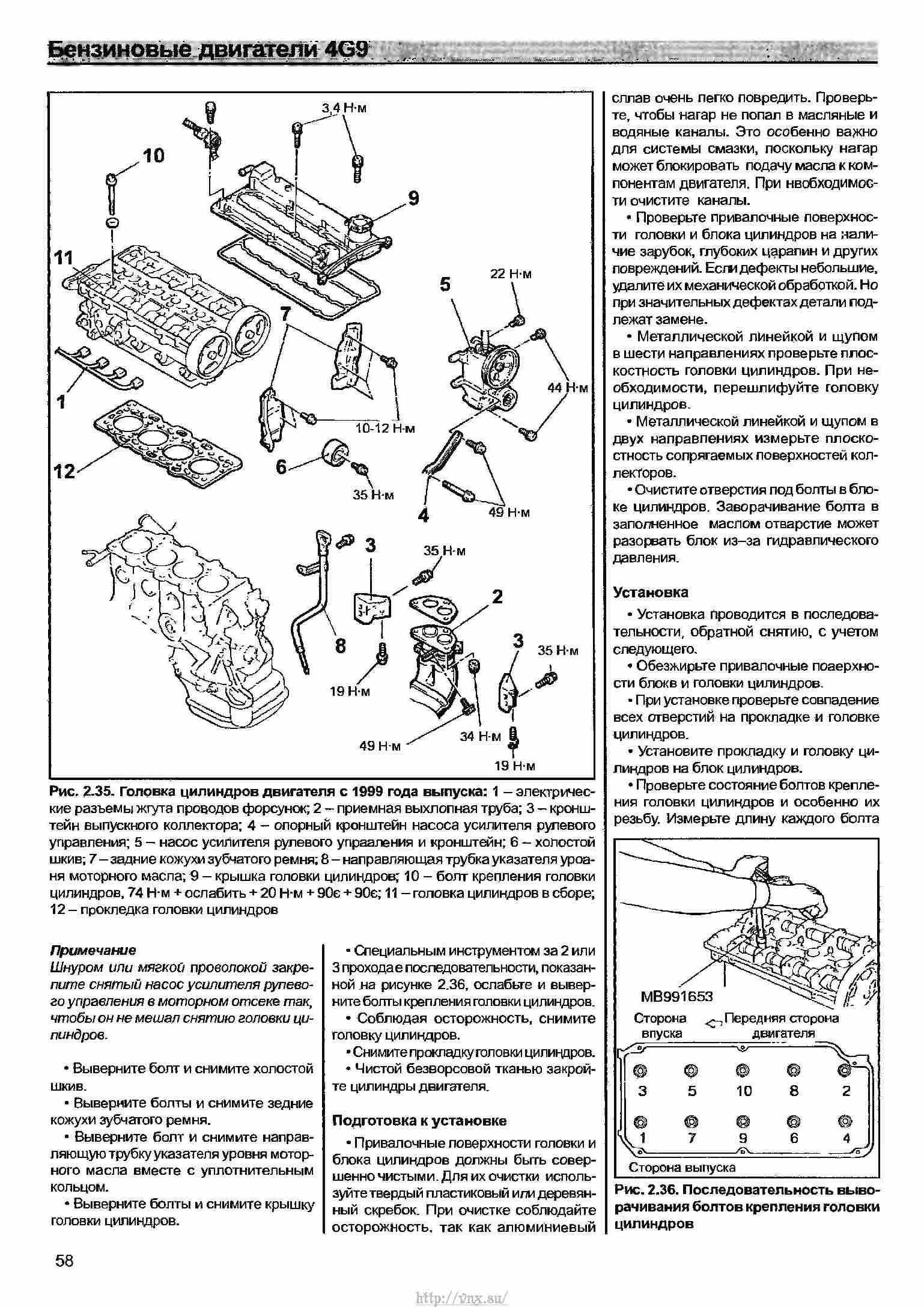

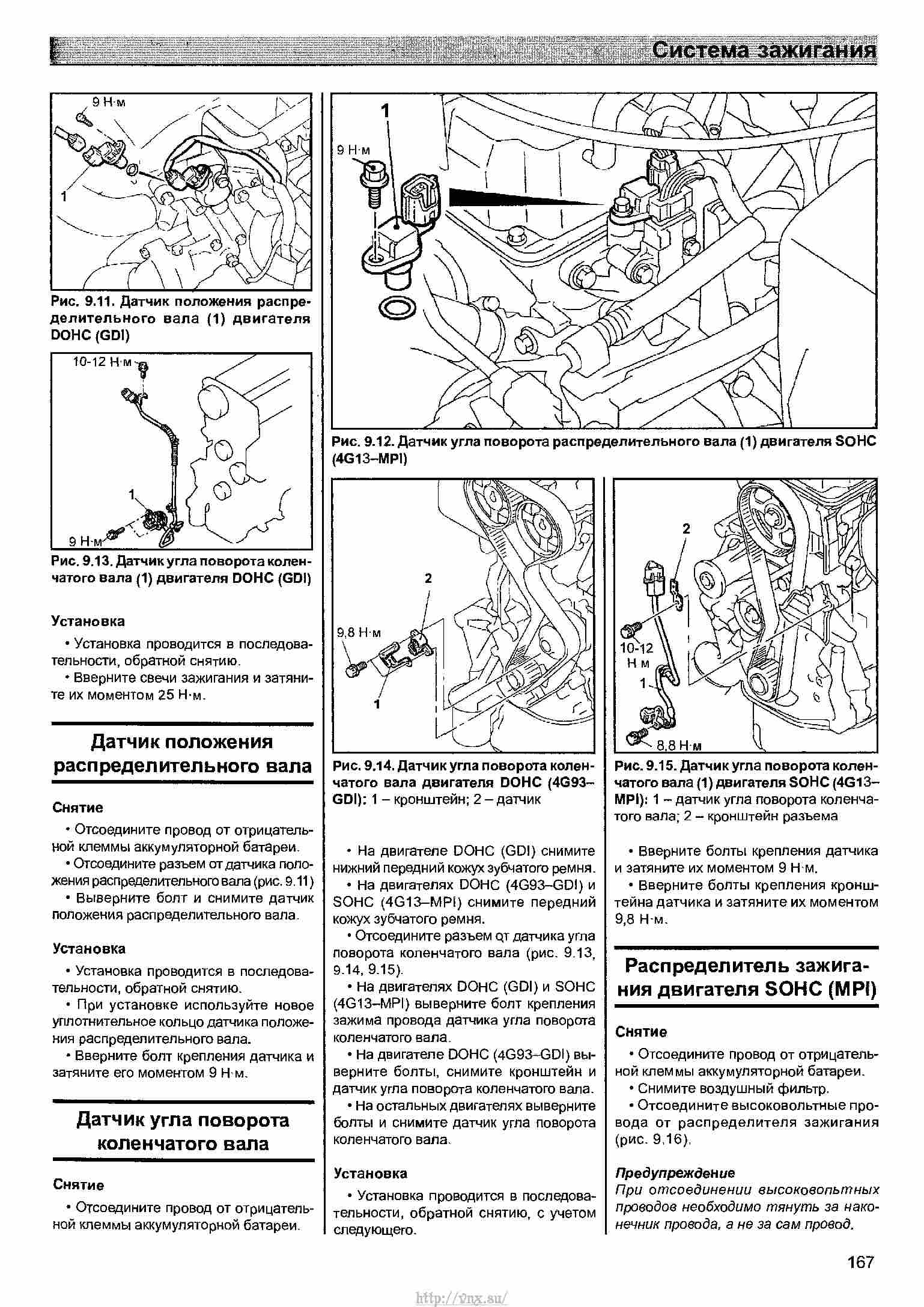

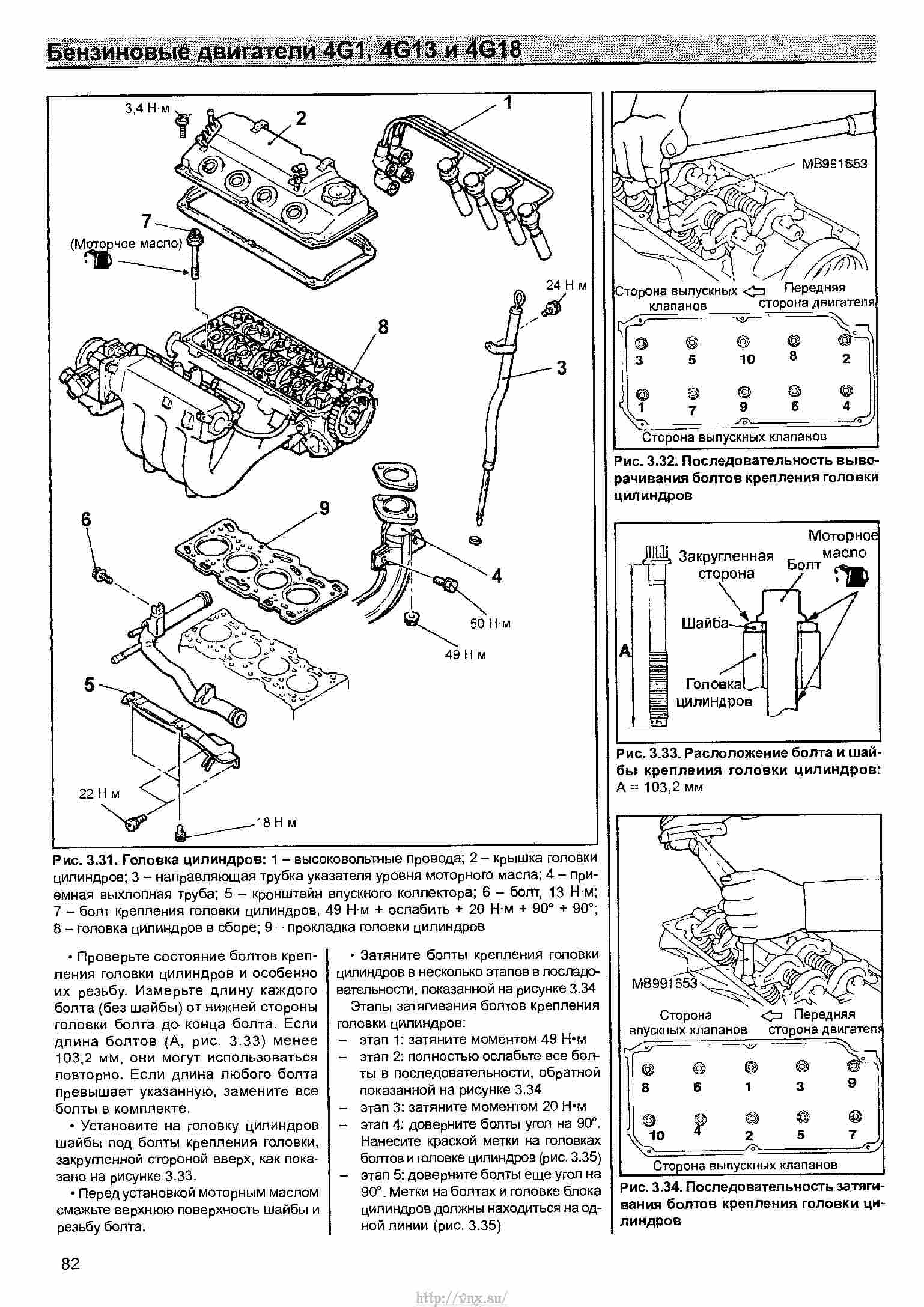

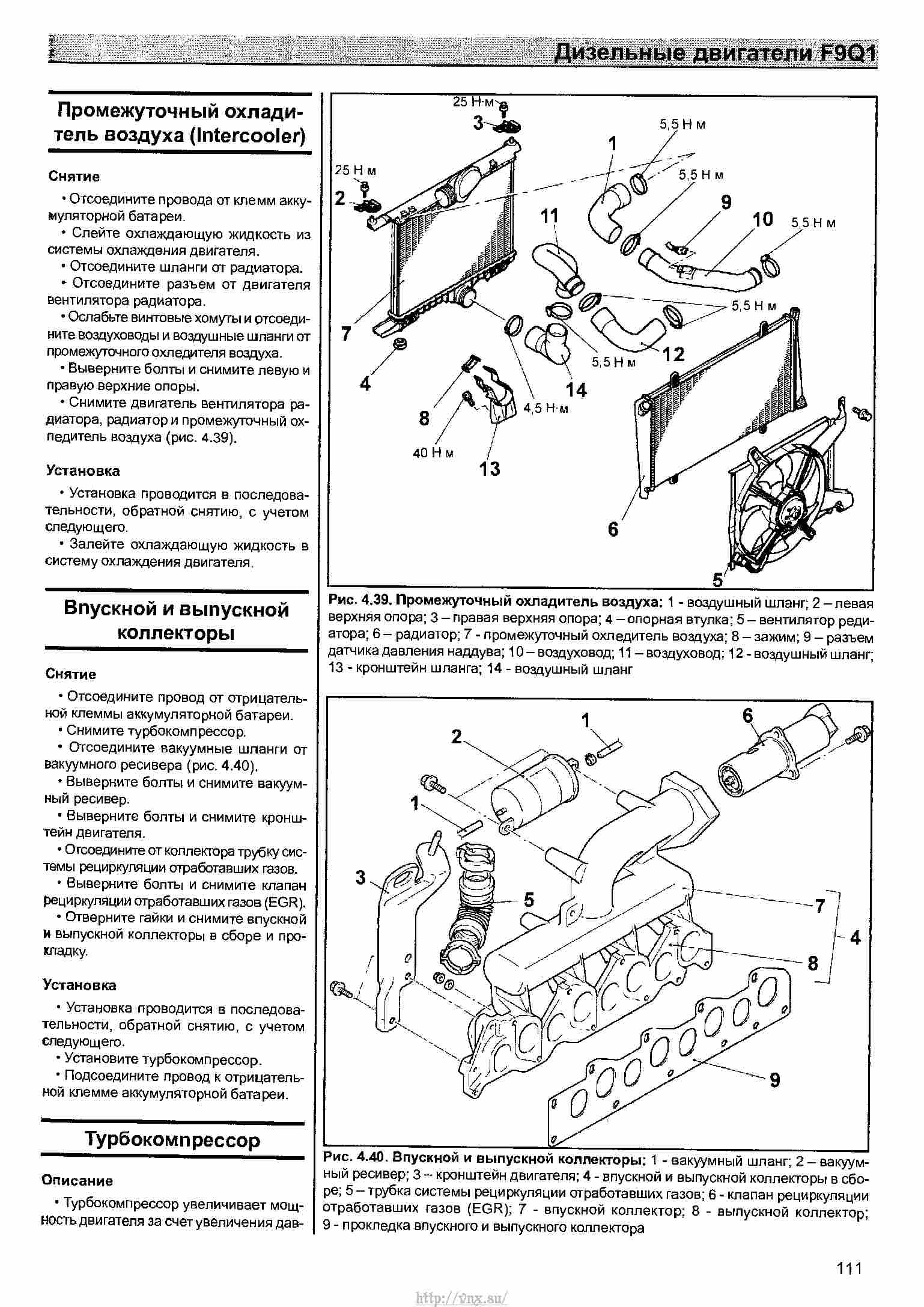

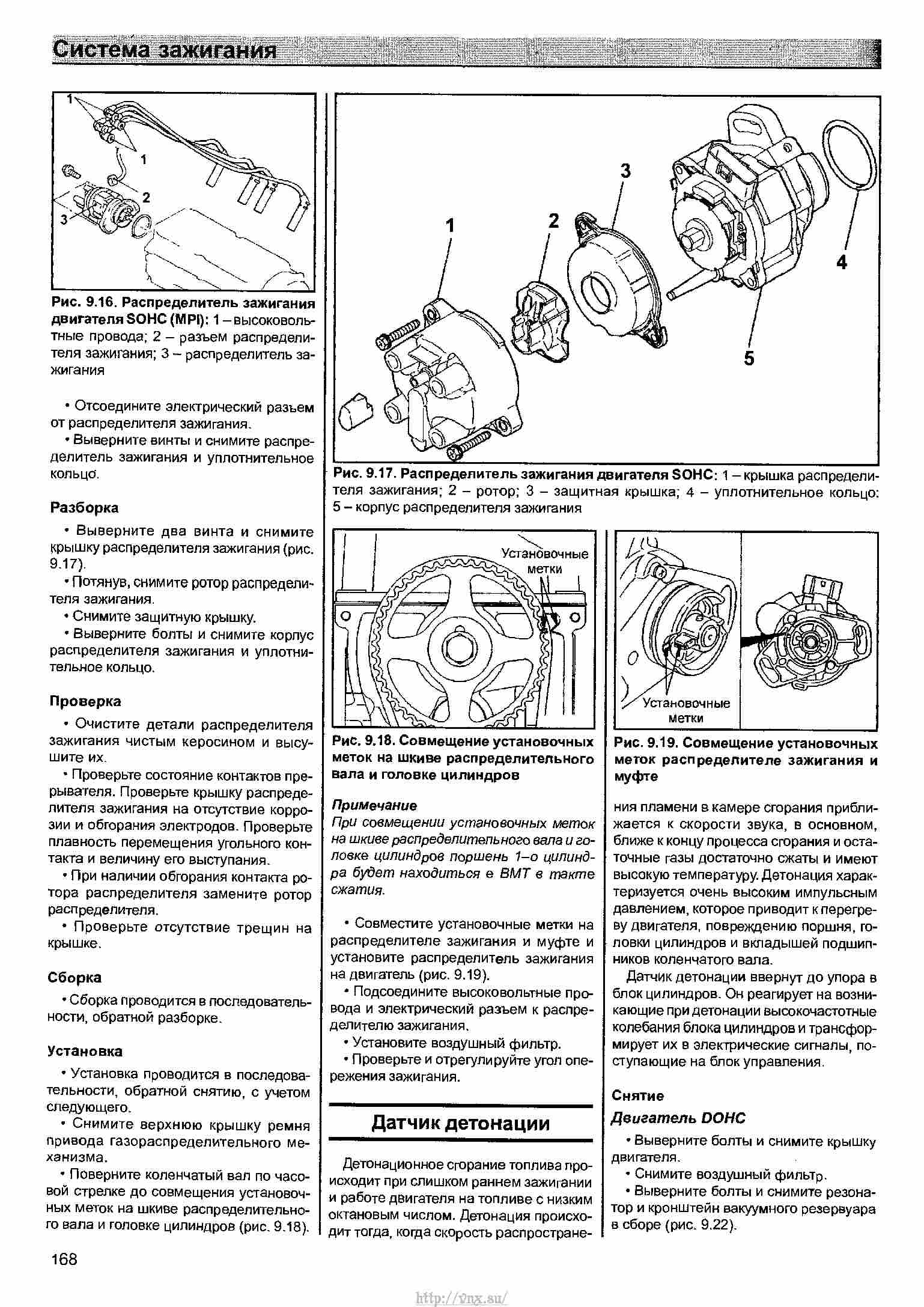

(163,95К)
(143,58К)

#10 KGL

General

• Группа: Администратор
• Сообщений: 8 308
• Регистрация: 06 Октябрь 08
• Пол: Мужчина
• Город: Москва

>>>>> Люди! Прежде чем спрашивать посмотрите FAQ , файловый архив , поищите поиском . И будет вам счастье. 0

#11 spacestarkarelia

Jedi Youngling

• Группа: Друг STAR’оводов
• Сообщений: 21
• Регистрация: 17 Май 17
• Имя: Максим
• Пол: Мужчина
• Город: Сегежа
• Авто: 1999, 1.3 MPI, 4G13, GLX, МКПП

Источник

Блоки под капотом

Главный блок

Устанавливается в левой части подкапотного пространства.

Схема

Обозначение предохранителей

1	30А Устройство ввода – вывода
2	40А Электродвигатель вентилятора системы охлаждения
3	30А Электродвигатель вентилятора конденсора
4	30А АБС
5	40А АБС
6	Резерв
7	30А Стартер
8	15А Передние противотуманные фары
9	7,5 Управление двигателем
10	20А АКП
11	10А Звуковой сигнал
12	7,5А Генератор
13	20А Омыватель фар
14	10А Кондиционер
15	15А Дроссельная заслонка
16	20А Звуковой сигнал противоугонной системы
17	15А Обогреватель щеток стеклоочистителя
18	Резерв
19	30А Электропривод двери багажника
20	10А Система наружного освещения в дневное время
21	10А Фара дальнего света (левая)
22	10А Фара дальнего света (правая)
23	30А Усилитель аудиосистемы
24	30А Электро оборудование дизельного двигателя
25	20А Левая фара ближнего света (с газоразрядными лампами)
26	20А Правая фара ближнего света (с газоразрядными лампами)
27	10А Левая фара ближнего света (с галогеновыми лампами)
28	10А Правая фара ближнего света (с галогеновыми лампами)
29	10А Цепь питания электрооборудования двигателя
30	10А Катушка зажигания
31	20А Цепь питания электрооборудования двигателя
32	15А Топливный насос

Расшифровка реле

R1	Реле свечей накаливания (для дизельных двигателей)
R2	Реле вентилятора радиатора
R3	Реле отопителя
R4	Реле системы управления двигателем
R5	Реле системы курсовой устойчивости
R6	Реле вентилятора радиатора кондиционера
R7	Реле системы управления двигателем
R8	Реле ближнего света фар
R9	Реле системы управления двигателем
R10	Реле обогревателя щеток стеклоочистителя
R11	Реле системы наружного освещения в дневное время
R12	Реле системы управления двигателем
R13	Реле звукового сигнала противоугонной системы
R14	Реле автоматической коробки передач
R15	Реле омывателя фар
R16	Реле дальнего света фар
R17	Реле передних противотуманных фар
R18	Реле звукового сигнала
R19	Реле кондиционера

Блок с реле

Находится рядом с основным.

Схема

Описание

• R1 Реле малых оборотов вентилятора системы охлаждения двигателя
• R2 Реле вентилятора кондиционера
• R3 Реле высоких оборотов вентилятора системы охлаждения двигателя

Блок на акб

На плюсовой клемме аккумуляторной батареи находится блок предохранителей высокой мощности в виде плавких вставок.

Схема

Назначение

• 33 – 120А Плавкая перемычка № 37/ Плавкие перемычки №№ 34-36
• 34 – 80А Предохранители №№ 2, 4, 5, 10, 11, 12, 14, 15, 17, 18, 23, 24, 25 и плавкая перемычка № 20 в салоне, и ETACS-ECU
• 35 – 80А Резерв
• 36 – 120А Предохранители №№ 1-23, 30-32 и плавкие перемычки №№ 24-29 в моторном отсеке, реле управления двигателем, реле фары (дальний свет) и реле фары (ближний свет)
• 37 – 80А Плавкие перемычки №№ 1 и 21, предохранители №№ 3, 6, 13, 16, 19, 22 в салоне, реле вентилятора и ETACS-ECU

Остались вопросы – пишите в комментарии.

Блоки под капотом

Главный блок

Расположен в левой части моторного отсека рядом со стойкой.

Фото – пример

Схема

Описание предохранителей

F1	80А Плавкая вставка – Генератор
F2	40А Плавкая вставка- кондиционер /отопитель, центральный замок, люк, противоугонная система
F3	40А Плавкая вставка- Противоугонная система, замок зажигания
F4	50А Плавкая вставка – ABS
F5	20А Плавкая вставка – Система впрыска топлива, система управления АКПП
F6	30А Плавкая вставка — Система зарядки, фары, задние габариты /омывател и фар
F7	30А Плавкая вставка- Электродвигатель вентилятора системы охлаждения, кондиционер
F8	30А Плавкая вставка- Электропривод стекло подъёмников
F9	25А Плавкая вставка- Обогреватель заднего стекла, обогреватели зеркал заднего вида на дверях
F10	20А Вентилятор конденсатора кондиционера
F11	10А Часы, лампа освещения багажного отделения, антенна, лампа освещения салона, питание электронного блока управления двигателем
F12	20А Центральный замок
F13	10А Аудиосистема, система поддержания скорости (круиз-контроль):
F14	Резерв
F15	10А Аварийная сигнализация
F16	15А Стоп-сигналы
F17	15А Передние противотуманные фары
F18	10А Задний габарит- левый, подсветка комбинации приборов
F19	10А Задний габарит — правый
F20	10А Противотуманные фонари, дальний свет, индикатор включения дальнего света фар
F21	Резерв
F22	Резерв

Назначение реле

• А – Реле насоса омывателя фар
• B – Резерв
• С – Реле сигнала
• D – Резерв
• E – Реле электродвигателя вентилятора системы охлаждения
• F – Реле габаритов
• G – Реле звукового сигнала противоугонной системы
• H – Реле фар

Дополнительный блок

Устанавливается на правом крыле моторного отсека.

Фотография

Схема

Обозначение

1	Резерв
2	Реле 1 электродвигателя вентилятора конденсатора кондиционера
3	Реле 2 электродвигателя вентилятора конденсатора кондиционера
4	Реле электромагнитной муфты компрессора кондиционера
F1	Резерв
F2	(10А) Компрессор кондиционера

Блоки в салоне

Блок предохранителей и реле

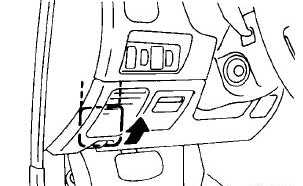

Он находится под панелью приборов, со стороны водителя. Для доступа уберите защитную крышку.

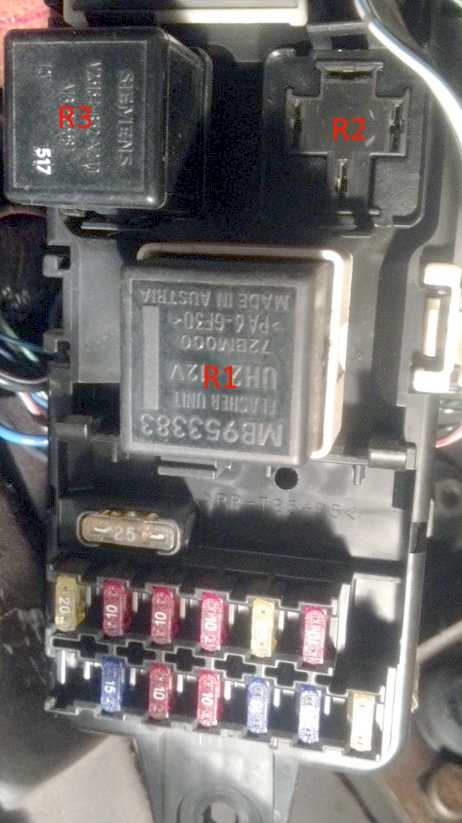

Фото – пример

Схема с назначением с крышки отдела предохранителей

Схема

Описание предохранителей

F1	15А Прикуриватель, часы
F2	10А Электропривод зеркал заднего вида на дверях, управление сигналом центрального замка
F3	10А Иммобилайзер, указатели поворота, аварийная сигнализация, система SRS (подушка безопасности)
F4	15А Система кондиционирования, омыватели фар, люк, система освещения в дневное время
F5	15А Центральный замок
F6	20А Очиститель лобового стекла, омыватель лобового стекла, очиститель заднего стекла, омыватель заднего стекла
F7	20А Люк, управление сигналом центрального замка
F8	10А Звуковой сигнал
F9	10А Фонари заднего хода, управление КПП, система SRS (подушка безопасности)
F10	10А Система поддержания скорости, аудиосистема, система ABS, противо буксовочная система, электропривод стеклоподъемников
F11	20А Подогреватель сидений
F12	10А Комбинация приборов, противо буксовочная система, система ABS, система поддержания скорости, антенна, система SRS (подушка безопасности)
F13	25А Электродвигатель вентилятора кондиционера

Расшифровка реле

• R1 – Реле указателей поворотов и аварийной сигнализации
• R2 – Реле обогрева заднего стекла
• R3 – Реле электродвигателя вентилятора отопителя

Блок реле

Устанавливается рядом с блоком предохранителей и реле.

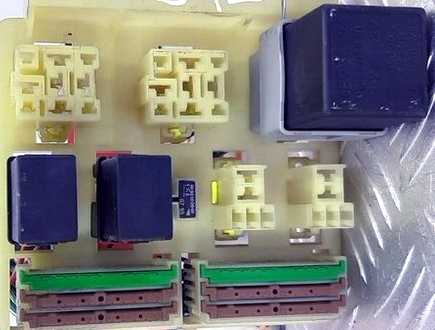

Схема

Обозначение

А-67Х	Блок управления центральным замком (модели без системы дистанционного управления центральным замком)
А-68Х	–
А-69Х	Реле прерывистого режима работы очистителя заднего стекла
А-70Х	Реле противотуманных фонарей
А-71Х	Реле противотуманных фонарей (*4)
А-72Х	Диод
А-73Х	–
А-74Х	–
А-75Х	J / C ( 1 )
А-76Х	J / C ( 2 )
