Предохранители ниссан тиида: где находятся, замена

Блок в салоне автомобиля

Он находится в приборной панели с левой стороны, за перчаточным ящиком.

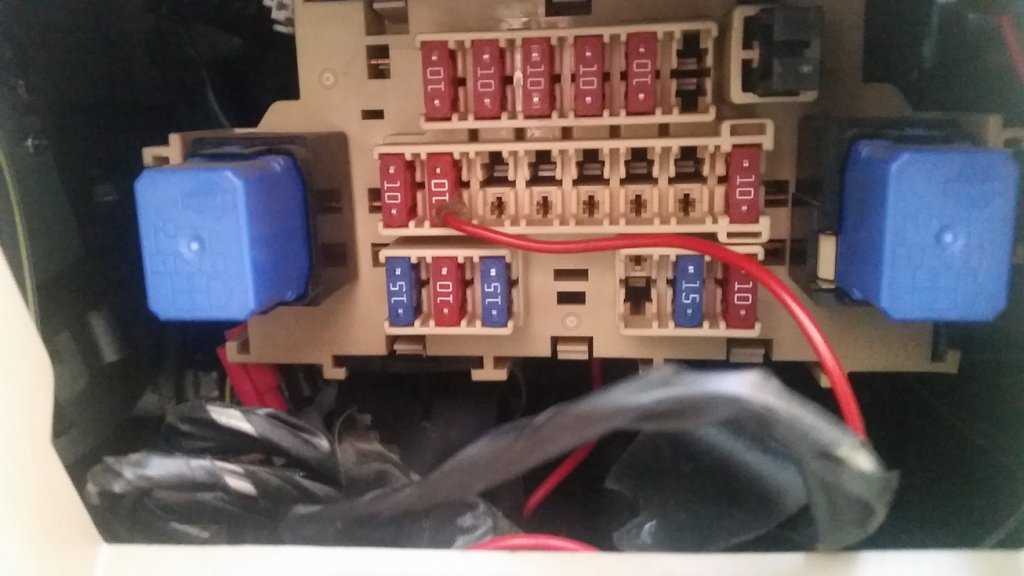

Фотография

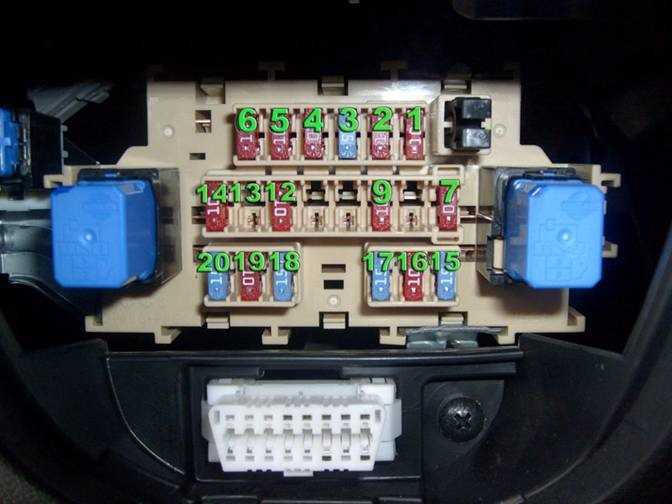

Тыльная и лицевая сторона

Схема

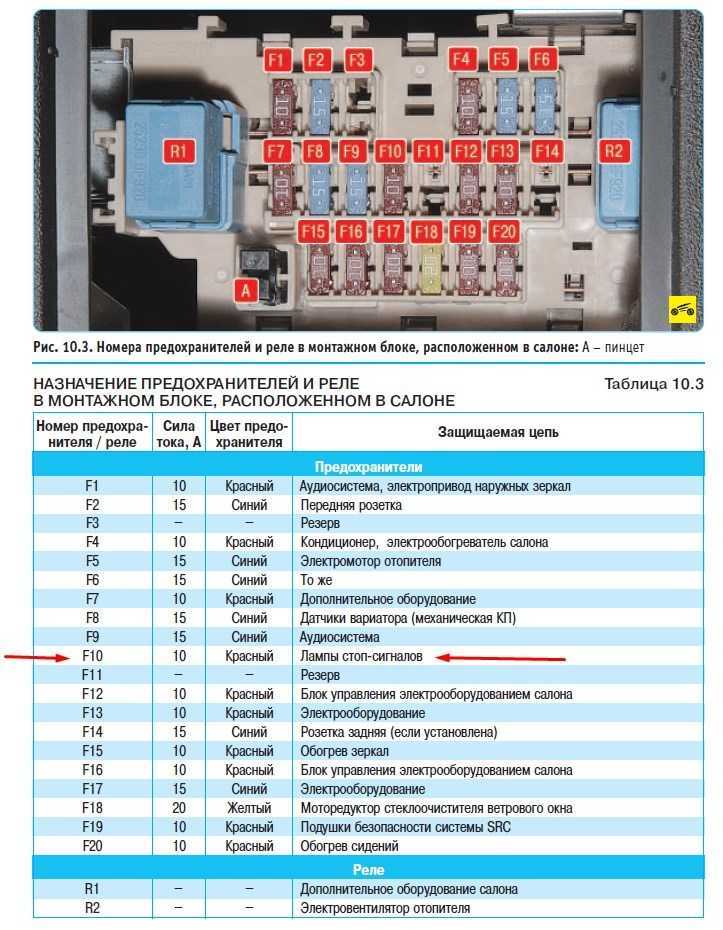

Описание

Предохранители

1. 10А Зеркала
2. 10А Лампы стоп-сигналов
3. 15А Электророзетка
4. 7,5А Под дополнительную электрику
5. 15А Аварийная сигнализация и поворотники
6. 10А Под дополнительную электрику
7. 20А Обогрев заднего стекла
8. 10А Кислородный датчик
9. 10А Дополнительный электропакет
10. 10А Электропакет
11. 10А Контроллер АКПП
12. 10А ЭБУ (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка)
13. 10А Лампа салона
14. 15А Электромотор вентилятора салона( обогреватель/ кондиционер)
15. 10А Кондиционер
16. 15А Электромотор вентилятора салона( обогреватель/ кондиционер
17. 10А Система впрыска топлива
18. 10А Подушки безопасности
19. 20А Дополнительный электропакет
20. 10А Контроллер двигателя
21. 10А Сигнал запуска
22. 15А Прикуриватель
23. Не используется
24. 20А Дополнительный электропакет
25. 20А Очиститель ветрового стекла
26. 7,5А Под дополнительную электрику
27. 15А Омыватель переднего и/ или заднего стекла (на подрулевой переключатель)
28. 15А Омыватель заднего стекла
29. 15А Бензонасос
30. 10А Спидометр, тахометр, указатели температуры и уровня топлива
31. 10А ABS
32. 10А Резерв
33. 15А Резерв
34. 20А Резерв

Реле лицевой стороны

• R1 Реле фар головного света
• R2 Реле управления дросельной заслонкой
• R3 Реле стеклоподъемников
• R4 Реле задних противотуманных фар

Реле тыльной стороны

• R1 Реле зажигания
• R2 Реле двигателя нагнетателя
• R3 Реле дополнительного оборудования (электро-аксессуаров)

Под капотом

В моторном отсеке рядом с аккумуляторной батареей расположены 2 блока с предохранителями и реле, один дополнительный блок реле и на плюсовой клемме аккумулятора находятся плавкие вставки высокой мощности.

p, blockquote 15,0,0,0,0 –>

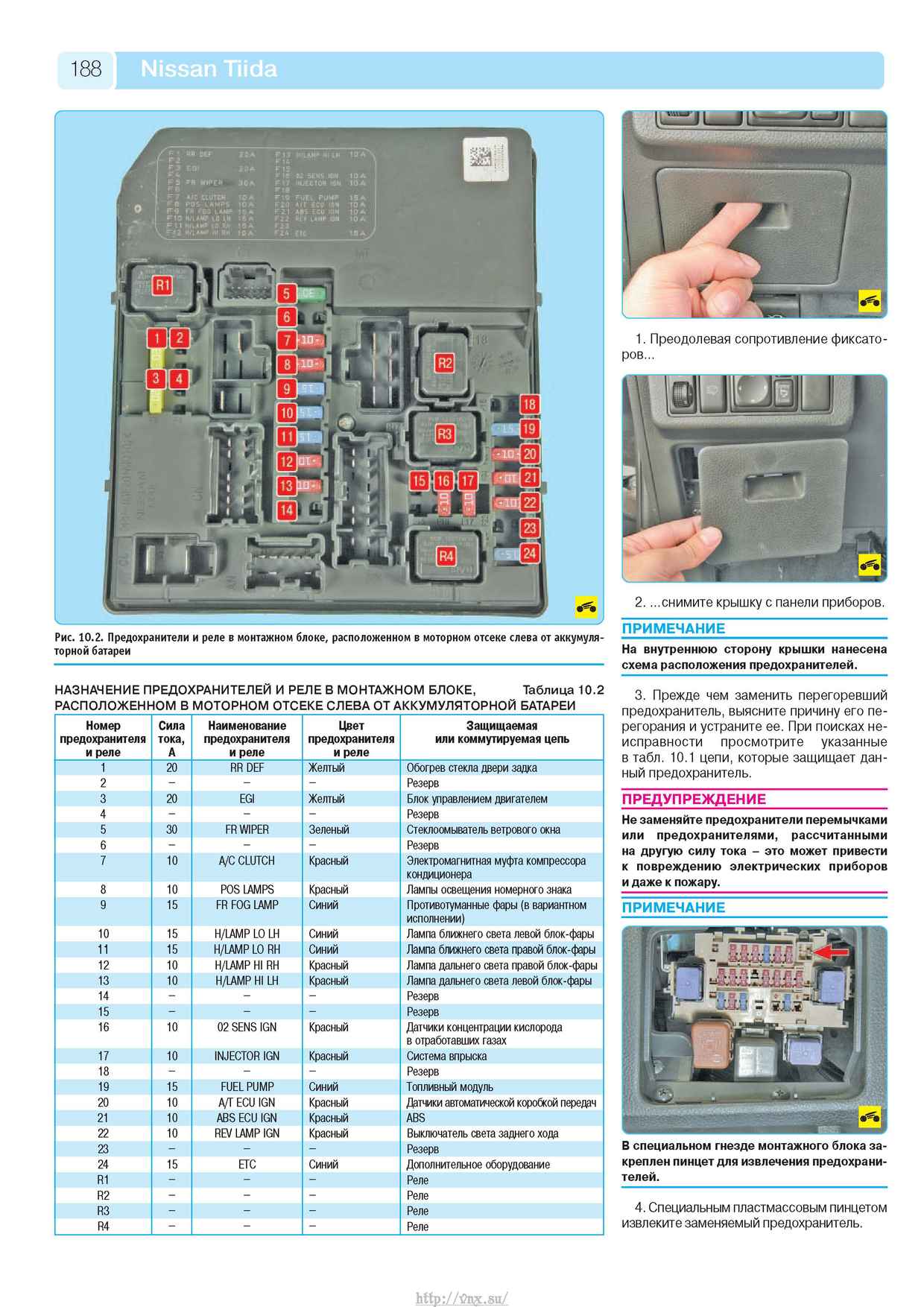

Монтажный блок

Вариант 1

Схема

p, blockquote 16,1,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Расшифровка

p, blockquote 18,0,0,0,0 –>

1	20А Обогрев стекла двери задка
2	Резерв
3	20А Блок управлением двигателем
4	Резерв
5	30А Стеклоомыватель ветрового окна
6	Резерв
7	10А Электромагнитная муфта компрессора кондиционера
8	10А Лампы освещения номерного знака
9	15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
10	15А Лампа ближнего света левой блок-фары
11	15А Лампа ближнего света правой блок-фары
12	10А Лампа дальнего света правой блок-фары
13	10А Лампа дальнего света левой блок-фары
14	Резерв
15	Резерв
16	10А Датчики концентрации кислорода в отработавших газах
17	10 Система впрыска
18	Резерв
19	15А Топливный модуль
20	10А Датчик АКПП
21	10А ABS
22	10А Выключатель света заднего хода
23	Резерв
24	15А Дополнительное оборудование
R1	Реле обогрева заднего окна
R2	Реле вентилятора системы охлаждения
R3	Реле вентилятора системы охлаждения
R4	Реле системы зажигания

Вариант 2

p, blockquote 19,0,0,0,0 –>

Схема

p, blockquote 20,0,0,0,0 –>

p, blockquote 21,0,0,0,0 –>

Описание

p, blockquote 22,0,0,0,0 –>

• 43 (10А) Передняя фара дальнего света правая
• 44 (10А) Передняя фара дальнего света левая
• 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
• 46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
• 48 (20А) Мотор стеклоочистителя лобового стекла
• 49 (15А) Передняя фара ближнего света левая
• 50 (15А) Передняя фара ближнего света правая
• 51 (10А) Компрессор кондиционера
• 55 (15А) Обогреватель заднего стекла
• 56 (15А) Обогреватель заднего стекла
• 57 (15А) Бензонасос (CH)
• 58 (10А) Питание систем автоматической трансмиссии (AT)
• 59 (10А) Блок управления ABS
• 60 (10А) Дополнительная электрика
• 61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
• 62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM , клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
• 63 (10А) Кислородные датчики
• 64 (10А) Катушки инжекторов, система впрыска
• 65 (20А) Передние противотуманные фары
• R1 — Реле обогрева заднего стекла
• R2 — Главное реле блока управления двигателем
• R3 — Реле ближний свет фар
• R4 — Реле дальнего света
• R5 — Реле стартера
• R6 — Реле вентилятора 2 системы охлаждения двигателя
• R7 — Реле вентилятора 1 системы охлаждения двигателя
• R8 — Реле вентилятора 3 системы охлаждения двигателя
• R9 — Реле зажигания

Дополнительный блок предохранителей

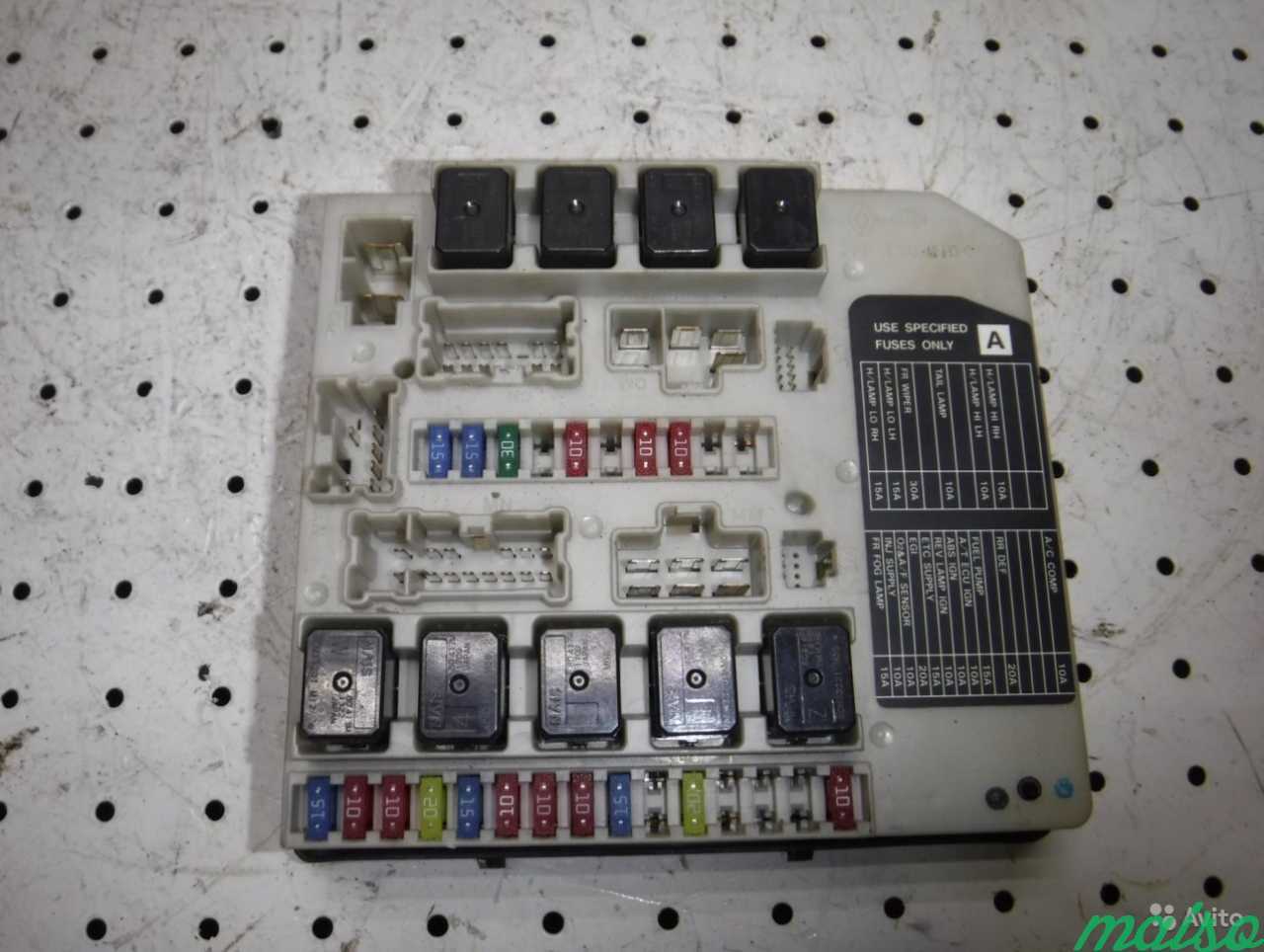

Фото — схема

p, blockquote 23,0,0,0,0 –>

p, blockquote 24,0,0,1,0 –>

Назначение

p, blockquote 25,0,0,0,0 –>

1	10A Иммобилизатор
2	10A Обогрев сидений
3	10A Генератор
4	10A Звуковой сигнал
5	60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
6	50A Электропривод стекло подъемников
7	Резерв
8	15А Система впрыска дизельного двигателя
9	10А Дроссельный узел
10	15А Головное устройство аудиосистем
11	40/40/40А Система ABS. блок управления элек­тро оборудованием кузова, система зажигания
12	Резерв
R1	Реле звукового сигнала

Дополнительный блок реле

Находится с правой стороны. Возможно установить 2 реле, например стеклоочистителя и освещения в дневное время. В зависимости от комплектации они могут быть и пустые.

p, blockquote 26,0,0,0,0 –>

p, blockquote 27,0,0,0,0 –>

Предохранители на клемме АКБ

Схема

p, blockquote 28,0,0,0,0 –>

p, blockquote 29,0,0,0,0 –>

Обозначение

p, blockquote 30,0,0,0,0 –>

1. 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
2. 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
3. 80А Лампы ближнего и дальнего света фар
4. 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
5. 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стекло­омыватель фар

Электросхемы блоков предохранителей третьего поколения С13 отличаются от представленных. Они очень схожи со 2м поколением ниссан ноте.

p, blockquote 31,0,0,0,0 –> p, blockquote 32,0,0,0,1 –>

Данный материал требует дополнения, поэтому мы будем рады, если Вы поделитесь своей информацией с описанием блоков в последнем поколении ниссан тиида.

Топливный фильтр, бензонасос, Nissan Tino

Уважаемые соратники и автолюбители!Этот пост хочу посвятить замене топливного фильтра на Nissan Tino 2.0 SR20Тема уже заезженная, но толком не раскрытая!Как я писал в посте опубликованном ранее, что у меня есть фильтр под капотом это было ошибочное мнение, это атсорбер!Для замены топливного фильтрующего элемента нам понадобится сам фильтр как на фото №1

ниже цена его составляет от 450 до 1500 руб. ( если честно не вижу смысла платить больше чем 450₽)И фильтр грубой очистки ( в простонародии сеточка)отмечен на фото №2

Для демонтажа старого фильтра нам понадобится:1. снять задние сидения( как это делается думаю расписывать будет лишним)2. Снять крышки бардачков поз задними сидениями3. Снять две пластмассовых накладки прикрученных на два болта под ключик на 10 или крестовую отвертку отмечены на фото №3

4. Убрать ворсистую нишу бардачковВидим лючок бензонасоса и перемычку5. Плоской отверткой поворачиваем два фиксатора на перемычке(отмечены на фото№4 ), снимаем и убираем в сторону6. Таким же способом открываем еще три фиксатора крышки бензонасоса (отмечены на фото №4

)7. Снимаем фишку с разъема насоса, запускаем автомобиль пока не заглохнет пусть работает( для того чтоб из системы ушло давление и сам бензин! В нише видим много мусора и пыли, если не хотим чтоб это оказалось в баке то либо пылесосом либо ветошью все протирает тщательно.8. Зажав пальцами два фиксатора застежки топливопровода( помечены на фото 5 ниже

) аккуратно но с усилием стягиваем шланг. Со вторым повторяем процедуру.9. Головкой на 8 или крестовый отверткой откручивали маленькие болтики крепления бензонасоса10. Предварительно взяв какую нибудь тару( например обрезанную бутылку 5 л) вынимаем насос и помещаем его в эту тару так как в самом насосе остается около стакана бензина( если прольете бензин потом будет запах на долго в салоне)сняв насос увидим на самом баке черное резиновое кольцо, его нужно протереть и смазать салидолом чтоб потом запах бензина не проходил в салон. Смазав можете вернуть его на место!Приступим к разборке насоса11. Снимаем фишку на самом насосе нажав отверточкой на собачку разъема12. Отщелкиваем верхние фиксаторы на насосе ( отмечено цифрой 1 на фото 6) и АККУРАТНО покачивая от соединяем нижнюю часть от верхней( нижняя часть а именно штуцер вставляется в верхнюю часть в резинку, есть вероятность обломить штуцер( как произошло у меня)если вдруг отломили то не нужно клеить так как бензин растворит клей и закупорить какой нибудь канал!мы просто на остаток штуцера одели силиконовый шланг( так как силикон устойчив к бензину) а затем одели эту самую резинку все это в дальнейшем вставится обратно в верхнюю часть насоса)13. Отщелкиваем нижние фиксаторы от фильтра( показано на фото 6 цифрой 2)

Фильтр снят, можем вылить бензин в любую емкость чтоб посмотреть грязный ли он14. Отверткой поддеваем сеточку и устанавливаем новую на место.Сборка осуществляется в обратном порядке по инструкции будьте внимательны и следите чтоб все застежки встали на места!подцепив топливопровод и фишку насоса не спешите завершать сборку деталей салона, необходимо несколько раз включить зажигание чтоб заполнить топливопровод топливом и потом можно запускать, если у вас все получилось то можете завершать сборку!прилагаю фото

распиленного фильтра для наглядности загрязнения за 5000 км на нашем бензине АИ 92Во всем помогал мой отец и наставник Андрей Валерьевич)Если есть вопросы или дополнения с радостью вас выслушаю!Очень буду рад если моя информация вам помогла!Всем ровных дорог и только планового ТО

Реле топливного насоса ниссан альмера тино

Nissan Almera: заглохла и не заводится

При подобной проблеме, вариантов устранения неисправности может быть множество. Послушайте мой вариант,- ИМХО. Сканер ошибки не показал. Искать придется «ручками». Зададимся вопросом: «Что нужно для запуска двигателя»?

Искра. Топливо. Компрессия. Синхронизация.

Начинаем проверку. Искра есть. Топливо – нет.

Свечи зажигания «сухие». Но надо проверить давление механическим манометром. Проверяем. Реально: «давления топлива нет». Хорошо. Сузили поиск неисправности и «упираемся в топливо».

Коротко нарисуем в голове первоначальный список причин по вопросу «почему нет топлива»:

— не работает топливный насос из — за

* физического выхода из строя

* отсутствия «плюса или минуса» на нём

— подмяты трубки топливопровода

Без электрических схем не обойтись, тут помогут справочники или руководства. По схемам определяем, что перед проверкой топливного насоса надо проверить его реле и предохранитель. Так как расположение предохранителей и реле у разных автомобилей может быть различным, тоже смотрим справочники. Нашли.

В этом автомобиле предохранитель и реле располагаются слева от ноги водителя (фото справа). Предохранитель в исправности, проверяем реле топливного насоса – при включении зажигания, реле бензонасоса активируется, на выходе реле присутствуют +12В, через 2-3 секунды реле отключается(значит, алгоритм управления бензонасосом выполняется, БЭУ – исправен – на фото внизу можно посмотреть маркировку реле, вдруг кому-то пригодится, —)

Топливный насос (фото справа — внизу). Проверяем поступление на него + 12 вольт – питания нет.

Проверяем работоспособность топливного насоса путем подключения внешнего питания от другой АКБ – насос работает.

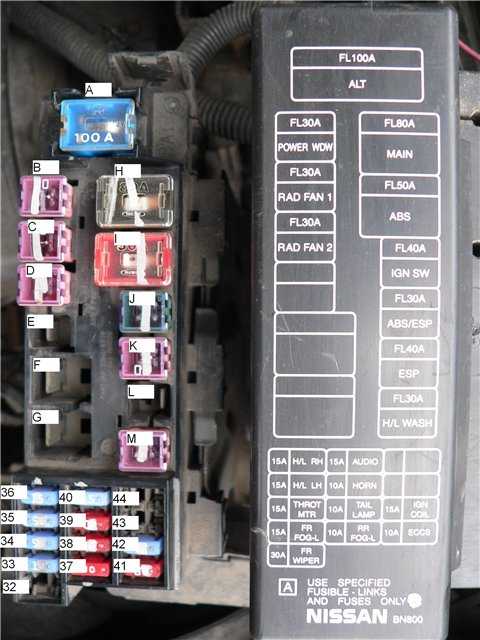

Предохранители и реле под капотом

Блок с предохранителями

Находится рядом с аккумулятором.

Фото пример (2,2 дизель)

Схема (бензин)

Расшифровка (общая)

• А 100А Генератор (зарядка на батарею)
• В 40А электростеклоподъемники
• С 40А регулятор охлаждающих вентиляторов
• D 40А регулятор охлаждающих вентиляторов
• E 30А для дизелей
• F 60А для дизелей
• G 80А для дизелей
• H 80А главный источник питания, цепь заземления
• I 50А ABS
• J 30А к выключателю зажигания от аккумулятора
• К 30А ABS/ESP
• L 30А Мотор системы ESP
• М 30А Омыватель фар
• 32 20А Омыватель заднего стекла
• 33 15А Противотуманные фары
• 34 15А Электропривод и реле электропривода дроссельной заслонки
• 35 15А Фары, система включения ближнего света в дневное время
• 36 15А Фары, система включения ближнего света в дневное время
• 37 10А Задний противотуманный фонарь
• 38 10А Габариты, освещение номерного знака
• 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)
• 40 15А Аудио, навигация, ЖК-дисплей
• 41 10А Система управления двигателем
• 42 10А Катушка зажигания
• 43 10А ЕГР
• 44 20А ЭБУ двигателя

Блок с реле

Он находится у правого крыла, рядом с бочком омывающей жидкости.

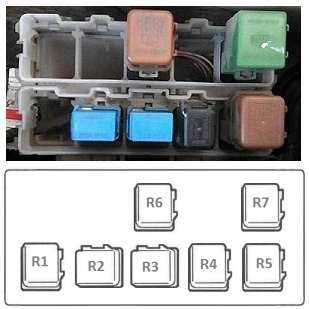

Фото-схема

Расшифровка

• R1 3-е реле вентилятора радиатора (25221E)
• R2 Передние туманки ПТФ (25224QA)
• R3 Реле кондиционера Е6 (25224D)
• R4 Реле звукового сигнала (25620)
• R5 Реле вентилятора радиатора (25224J)
• R6 Фары, свет (25224А)
• R7 Стартер (25224G)

Ниссан навара d22

Блоки под капотом

Данный блок находится с правой стороны, под защитной крышкой.

Фотография блока (Вариант 1)

Схема предохранителей

Назначение предохранителей

FA	(80A/100A) Распределение питания аккумуляторной батареи (80А-бензин, 100А-Дизель)
FB	(60A/80A) Свечи накаливания (60А-двигатели YD, 80А-кроме двигателя YD)
FC	(40A) Центральный замок, электропривод стеклоподъемников
FD	(30A) Электродвигатель вентилятора системы охлаждения
FE	—
FF	(40A) Замок зажигания
FG	(30A) Антиблокировочная система тормозов (ABS)
FH	(30A) Антиблокировочная система тормозов (ABS)
FI	(30A) Комбинированный переключатель, лампы системы освещения в дневное время
F31	(10A) Система зарядки
F32	(10A) Звуковой сигнал(ы)
F33	(10A) Система управления двигателем, иммобилайзер (бензин)
F34	—
F35	(10A) Система управления двигателем (Дизель)
F36	(20A) Система управления двигателем, иммобилайзер (Дизель)
F37	(15A) Комбинированный переключатель, система освещения в дневное время, ближний/ дальний свет фар, фары, противотуманный фонарь(и)
F38	(15A) Комбинированный переключатель, система освещения в дневное время, ближний /дальний свет фар, фары
F39	(10A) Аудиосистема
F40	(15A) Противотуманные фары (некоторые модели)

Схема реле

Описание

1. Реле электродвигателя вентилятора системы охлаждения
2. Реле электромагнитной муфты компрессора кондиционера
3. Реле звукового сигнала
4. Реле запрещения запуска («Р»/ »N»)
5. Реле системы управления двигателем

Блок в салоне

Расположен с правой стороны от бардачка, за защитной крышкой.

Схема

Обозначение

1	Реле 1 основных цепей зажигания
2	Реле вспомогательных цепей зажигания
3	Реле 2 основных цепей зажигания
4	Реле электропривода стеклоподъемников
5	Тепловой предохранитель (центральный замок)
F1	(20A) Обогреватель заднего стекла
F2	(10A) Антиблокировочная система тормозов (ABS), стоп-сигналы
F3	(10A) Лампы освещения салона, противотуманный фонарь(и)
F4	—
F5	(10A) Указатели поворота/ аварийная сигнализация
F6	(10A) Система кондиционирования, противоугонная система, антенна аудиосистемы, система управления АКПП, часы, диагностический разъем, иммобилайзер, комбинация приборов, система дистанционного управления центральным замком, датчик скорости автомобиля
F7	(10A) Аудиосистема, антенна аудиосистемы
F8	(10A) Подогреватель сидений
F9	—
F10	(10A) Указатели поворота/аварийная сигнализация
F11	(10A) Система SRS (подушка безопасности), система управления АКПП, система зарядки, система освещения в дневное время, индикатор неисправности системы управления двигателем индикатор свечей накаливания иммобилайзер, комбинация приборов, измерители/ указатели, фонари заднего хода, датчик скорости автомобиля, индикаторы
F12	(10A) Система ABS, звуковой предупреждающий сигнал/зуммер, система управления АКПП, диагностический разъем, система освещения в дневное время, ближний/дальний свет фар, электропривод стеклоподъемников, выключатель системы прогрева двигателя, обогреватели зеркал заднего вида на дверях, обогреватель заднего стекла, система дистанционного управления центральным замком
F13	(10A) Дополнительный клапан управления перепуском воздуха на холостом ходу (некоторые модели), система кондиционирования, реле электродвигателя вентилятора системы охлаждения
F14	—
F15	(15) Отопитель/ кондиционер
F16	(15) Отопитель/ кондиционер
F17	(15A) Прикуриватель
F18	(20A) Омыватели фар
F19	(10A) Обогреватель зеркал заднего вида на дверях
F20	(10A) Система освещения в дневное время, электронный блок управления двигателем (сигнал запуска)
F21	(10A) Система управления двигателем, иммобилайзер
F22	(15A) Система управления двигателем, реле топливного насоса
F23	(15A) Система управления двигателем (ZD30)
F24	(10A) Подушка безопасности
F25	(10A) Управление двигателем
F26	(20A) Очиститель/ омыватель лобового стекла
F27	(10A) Звуковой предупреждающий сигнал/зуммер, корректор фар, передние/задние габариты (лев.), левая лампа подсветки номерного знака, подсветка переключателей
F28	(10A) Передние /задние габариты (прав.), правая лампа подсветки номерного знака
F29	—

Ниссан альмера тино — предохранители и реле

Nissan Tino — компактвэн который выпускался на базе автомобиля ниссан альмера в 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. На территории СНГ можно встретить как модели собранные в Европе так и в Японии. Они не идентичны на 100%. У них присутствуют различие в конструктивных элементах и электроники. В нашем материала мы покажем наиболее распространенную информацию о блоках предохранителей и реле ниссан тино: места расположения, их фотографии и схемы с обозначением элементов. Покажем какой предохранитель отвечает за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блоки в салоне ниссан альмера

Все электрооборудование в салоне автомобиля

Схема

Описание

1. монтажный блок предохранителей и реле;
2. электронный блок управления двигателем;
3. блок управления подушками безопасности;
4. электронный блок управления АБС;
5. реле блока управления двигателем;
6. реле времени очистителя ветрового стекла;
7. блок централизованной блокировки замков дверей;
8. реле блокировки стартера;
9. блок управления сигнализатором невыключенного наружного освещения при наличии ключа в замке зажигания (выключателе приборов и стартера);
10. реле-прерыватель указателей поворота и аварийной сигнализации;
11. выключатель стоп-сигнала;
12. реле противотуманных фар;
13. реле бензонасоса;
14. реле времени очистителя заднего стекла;
15. разъем жгута проводов дверных выключателей;
16. разъем жгута проводов салона и моторного отсека;
17. выключатель стеклоподъемников и люка крыши.

Монтажный блок предохранителей и реле

Фотография

Схема

Обозначение

Реле

1	Реле электродвигателя привода люка (без электропривода стеклоподъемников)
2	Реле обогревателя зеркал заднего вида
3	Реле электродвигателя вентилятора отопителя
4	Реле основных цепей зажигания
5	Реле вспомогательных цепей зажигания

Предохранители

F1	(15A) Отопитель, кондиционер
F2	(15A) Отопитель, кондиционер
F3	(20A) Обогреватель заднего стекла (без системы освещения в дневное время)
F4	(15A) Передние противотуманные фары
F5	(20A) Обогреватель заднего стекла (с системой освещения в дневное время)
F6	(7,5А) Клапан управления повышенной частотой вращения холостого хода – кондиционер, система отключения кондиционера, отопитель кондиционер
F7	(7,5А) Диагностический разъем, реле электропривода стеклоподъемника, реле электропривода люка, реле таймера обогревателя заднего стекла, блок управления иммобилайзером
F8	(10A) Система управления АКПП, фонари заднего хода, комбинация приборов, индикаторы
F9	(10A) Очиститель заднего стекла
F10	(15A) Подсветка часов, аудиосистема
F11	(7,5А) Указатели поворота
F12	(7,5A) Электронный блок управления ABS
F13	(15А) Предохранитель прикуривателя
F14	(10A) Стоп-сигналы, электронный блок управления ABS
F15	(10А) Аварийная сигнализация
F16	(10A) Подогреваемый кислородный датчик
F17	(15А) Топливный насос, клапан управления подачей дополнительного воздуха
F18	(10А) Подогреватель сидений
F19	(20A) Очиститель лобового стекла
F20	(7,5А) Лампы освещения салона
F21	(3A) Электронный блок управления SRS (система с одной подушкой безопасности)
F22	(10A) Электронный блок управления SRS (система с двумя подушками безопасности)
F23	(10A) Обогреватели зеркал заднего вида на дверях
F24	(7,5A) Реле свечей накаливания, корректоры фар, часы, аудиосистема, блок управления иммобилайзером
F25	(10A) Э/м клапан очистки системы улавливания паров топлива, э/м клапан очистки системы EGR, клапан управления частотой вращения холостого хода (IAC)-SOHC, э/м клапан изменения фаз газораспределения, реле электродвигателей вентиляторов системы охлаждения, реле свечей накаливания,управление опережением при частичной нагрузке, э/м клапан отсечки подачи топлива, кондиционер, реле запрещения запуска — АКПП, блок управления системы освещения в дневное время, реле обогревателя заднего стекла, сигнал включения зажигания на электронный блок управления двигателем( CD20E, дизель)
F26	(7,5A) Сигнал запуска на электронный блок управления двигателем — CD20E дизель, блок управления системы освещения в дневное время
F27	Запасной предохранитель
F28	Запасной предохранитель
F29	(15A) Очистители фар
F30	Запасной предохранитель
F31	Запасной предохранитель
