Руководство по эксплуатации
Дополнительную информацию про ремонт и обслуживание пежо 406 можете получить в инструкции по эксплуатации: “скачать”
У нас на канале мы так же подготовили видео по данной статье, смотрите и подписывайтесь.
Peugeot 407, который сменил на конвейере 406-й Peugeot — это первая модель концерна PSA, построенная на общей модульной платформе PF3, разработанной для автомобилей D и Е классов. В данном материале мы подробно разберём схемы предохранителей Пежо 407 1-го поколения дорестайлинг (кузова 6D, 6E, 6C) 2004, 2005, 2006, 2007, 2008 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне
Находится со стороны водителя, внизу панели приборов за пластиковой крышкой. У праворульных моделей — за бардачком.
- Система электронного управления АКП,
- контактор педали сцепления,
- светочувствительное зеркало заднего вида,
- подсветка косметического зеркала,
- плафоны индивидуального освещения,
- диагностический разъем,
- датчик положения маховика,
- датчик системы динамической стабилизации ESP,
- шторка люка (407 SW),
- передний и задний плафоны общего освещения.
- Электрическая розетка 12 В передняя,
- предохранитель прикуривателя пежо 407,
- контактор перчаточного ящика,
- система телематики (в зависимости от страны поставки автомобиля).
- Цепь электроблокировки дверей,
- блокировка замков задних дверей.
- Передний двухрежимный электростеклоподъемник,
- вентиляционный люк в крыше.
- Коммутационный блок двигателя и багажного отсека,
- коммутационный блок прицепа (дополнительное оборудование),
- реле стеклоочистителя.
- Панель приборов,
- панель управления кондиционером,
- датчики дождя и освещенности,
- электрические сиденья,
- компьютер системы подушек безопасности.
В багажнике

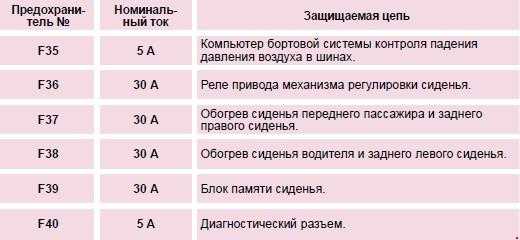

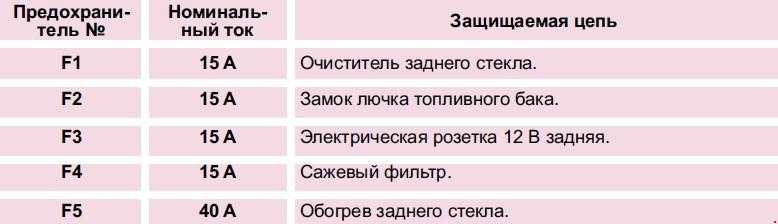

Расположен в правой части. Для доступа нужно открутить два крепежных винта.
-
Рулевое управление рено меган 2 схема и названия
-
Лада веста схема кузова
-
Ауди 100 с4 температура 100
-
Кресты ошибок на графике
- C25d4 ошибка мерседес 211
Блок с предохранителями в салоне пежо 206
Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа надо повернуть крепление.
Вариант 1 (до 2002 г.в.)
Схема
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
Расшифровка
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | – |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | – |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | – |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | – |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | – |
| F17 | – |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | – |
| F21 | – |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | – |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | – |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара – ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | – |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | – |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Вариант 2 (с 2002 г.в.)
Схема
Описание
| 1 | 15А Электроподогрев сиденья, сирена охранной сигнализации |
| 4 | 20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола |
| 5 | 15А Блок диагностики автоматической коробки передач |
| 6 | 10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
| 7 | 15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации |
| 9 | 30А Стеклоподъемники задних дверей |
| 10 | 40А Электрообогреватели заднего стекла и наружных зеркал |
| 11 | 15 Стеклоочиститель заднего стекла |
| 12 | 30А Передние стеклоподъемники, вентиляционный люк |
| 14 | 10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
| 15 | 15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
| 16 | 30 Блок управления запиранием/отпиранием дверей |
| 20 | 10А Правый стоп-сигнал |
| 21 | 15А Левый стоп-сигнал, третий стоп-сигнал |
| 22 | 30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW) |
| S1 | Шунт “PARC” |
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
А если есть что добавить, пишите в комментарии.
2. Замена предохранителей
Замена электрического предохранителя
Примечание: Рекомендации по замене вышедшего из строя предохранителя новым, чтобы восстановить работу соответствующей системы.
Доступ к инструментам
Пинцет для извлечения предохранителей находится в моторном отсеке на блоке предохранителей.
Для доступа к нему:
- Откройте капот.
- Нажмите на крючок (A) и откройте замок.
- Снимите и уберите крышку.
- Достаньте пинцет (B).
Замена предохранителя
Перед заменой предохранителя необходимо выяснить и устранить причину неисправности.
Сгорел ли предохранитель, определяется по состоянию его плавкого элемента.
Исправный
Сгоревший
- Для извлечения предохранителя пользуйтесь предусмотренным для этого пинцетом.
- Вышедший из строя предохранитель следует заменять предохранителем такого же номинала.
- Сверьте соответствие параметров, указанных на блоке предохранителей, с теми, что указаны на самом предохранителе и в приведенной ниже таблице.
Внимание: Запасные предохранители находятся на крышке блока предохранителей, расположенного в моторном отсеке. Внимание: Система электрооборудования Вашего автомобиля рассчитана на работу как со стандартным электрооборудованием, так и с дополнительными устройствами
Прежде чем устанавливать на автомобиль дополнительные электроприборы или электронные устройства, проконсультируйтесь со специалистами сервисной сети
Внимание: Система электрооборудования Вашего автомобиля рассчитана на работу как со стандартным электрооборудованием, так и с дополнительными устройствами. Прежде чем устанавливать на автомобиль дополнительные электроприборы или электронные устройства, проконсультируйтесь со специалистами сервисной сети
Внимание: Компания не несет ответственности за неисправности Вашего автомобиля, вызванные установкой дополнительного электрооборудования, не изготовленного или не рекомендованного к использованию компанией, либо установленного с нарушением инструкций. В особенности это относится к электрооборудованию, потребляющему ток более 10 мА
