Как проверить исправность предохранителя

Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.

Визуальная проверка

Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.

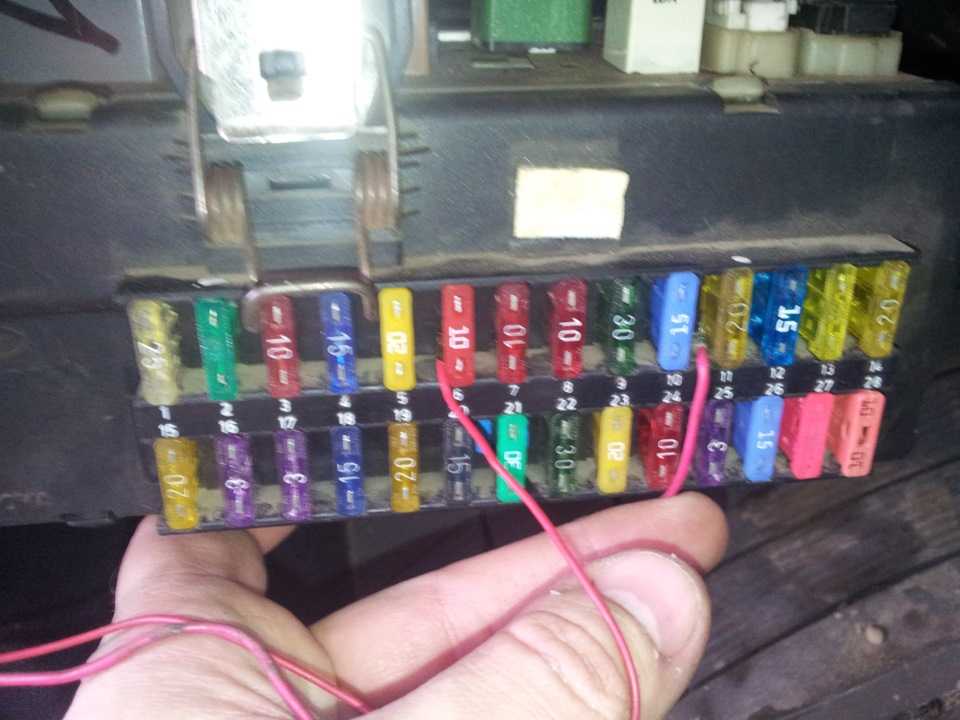

Проверка мультиметром

Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.

Как самостоятельно заменить предохранители на Фокус 1

Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:

• вскрыть крышку монтажного блока;
• используя специальный пинцет извлечь предохранитель из посадочного места;
• вставить в гнездо новый предохранитель.

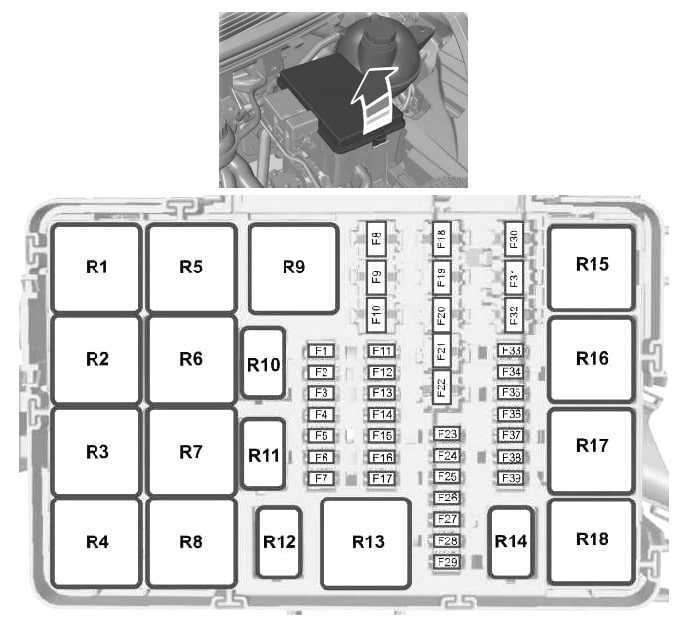

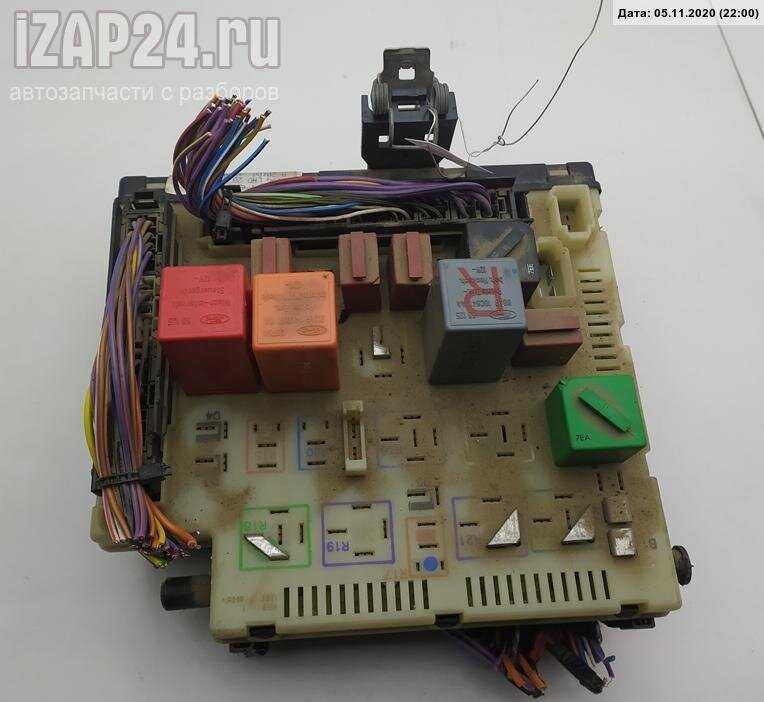

Блок под капотом

Находится рядом с бочком омывающей жидкости, под защитной крышкой.

Описание

Вариант 1

F1	10А Система снижения токсичности выхлопа
F2	15А Система снижения токсичности выхлопа
F3	15А Система снижения токсичности выхлопа
F4	10А Система снижения токсичности выхлопа
F5	30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева
F6	3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание
F7	7,5А Модуль управления силовым агрегатом
F8	20А Вентилятор охлаждения
F9	30А Левый стеклоочиститель ветрового стекла
F10	30А Правый стеклоочиститель ветрового стекла
F11	10А Муфта компрессора системы кондициониро­вания
F12	20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива
F13	Резерв
F14	30А Система снижения токсичности выхлопа — зажигание
F15	Не используется
F16	Не используется
F17	Не используется
F18	40А Антиблокировочная система тормозов, насос системы поддержания устойчивости
F19	30А Соленоид стартера
F20	60А Свечи накаливания
F21	60А Реле 3 зажигания
F22	Резерв
F22	Резерв
F23	Резерв
F24	7,5А Топливный насос высокого давления
F25	Резерв
F26	Резерв
F27	Резерв
F28	Резерв
F29	Резерв
F30	40А Вентилятор 1 системы охлаждения
F31	40А Вентилятор 2 системы охлаждения
F32	60А Электродвигатели (два) стеклоочистителей ветрового стекла
F33	20А Запуск-остановка вспомогательного водяного насоса
F34	Резерв
F35	15А Источник питания системы управления силовым агрегатом
F36	15А Датчик NOXI 2
F37	7,5А Клапан управления обьемом
F38	7,5А Датчик массового расхода воздуха
F39	15А Испаритель топлива дизельного насоса
Реле
R1	Зажигание
R2	Стартер
R3	Стеклоочиститель заднего окна
R4	Не используется
R5	вентилятор охлаждения
R6	Стеклоочиститель ветрового стекла — включение и выключение
R7	Стеклоочиститель ветрового стекла — низкая и высокая скорость работы
R8	Не используется
R9	Не используется
R10	Муфта компрессора системы кондиционирования
R11	Свеча предпускового подогрева топлива системы испарителя
R12	Топливный насос высокого давления
R13	Насос привода на все колеса
R14	Система Econetic
R15	Вентиляторы системы охлаждения: высокоскоростной и низко­скоростной
R16	Система снижения токсичности выхлопа
R17	Модуль управления силовым агрегатом
R18	Вентилятор системы охлаждения — высокоскоростной

Вариант 2

F1	5А Выключение звука радиоприемника
F2	Резерв
F3	Резерв
F4	Резерв
F5	Резерв
F6	15А Датчик оксидов азота
F7	15А Датчик твердых частиц
F8	20А Высокоскоростной вентилятор системы охлаждения
F9	Резерв
F10	Резерв
F11	Резерв
F12	Резерв
F13	Резерв
F14	Резерв
F15	Резерв
F16	Резерв
F17	Резерв
F18	40A Вентилятор 2 системы охлаждения
F19	40/60A вентилятор системы охлаждения
F20	40A Система снижения токсичности выхлопа
F21	40А Свеча предпускового подогрева 2
F22	40А Свеча предпускового подогрева 1
F23	10А Муфта компрессора системы кондиционирования
F24	Резерв
F25	15А Правые фары с газоразрядными лампами высокой интенсивности
F26	15А Левые фары с газоразрядными лампами высокой интенсивности
F27	Резерв
F28	5А Нагревательный элемент клапана принудительной вентиляции картера
F29	7,5/15А Насос охлаждающей жидкости
F30	40/60А Реле модуля управления силовым агрегатом
F31	20А Реле «работа-пуск» 2
F32	20A Дополнительный отопитель, работающий на топливе
F33	Резерв
F34	Резерв
F35	20А Модуль управления силовым агрегатом
F36	20А Силовой провод 5 автомобиля
F37	15А Бак с реагентом.  Клапан системы рециркуляции отработавших газов
F38	10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро — распределительной коробки двигателя
F39	Система управления свечей предпускового подогрева
Реле
R1	Высокоскоростной вентилятор системы охлаждения
R2	Не используется
R3	Стеклоочиститель заднего окна
R4	Модуль пневматической подвески
R5	Вентилятор охлаждения
R6	Не используется
R7	Левые фары с газоразрядными лампами высокой интенсивности
R8	Правые фары с газоразрядными лампами высокой интенсивности
R9	Стартер
R10	Муфта компрессора системы кондиционирования
R11	Не используется
R12	Не используется
R13	Катализатор системы снижения токсичности выхлопа
R14	Не используется
R15	Низкоскоростной вентилятор системы охлаждения
R16	Не используется
R17	Не используется
R18	Модуль управления силовым агрегатом

Блок предохранителей в салоне

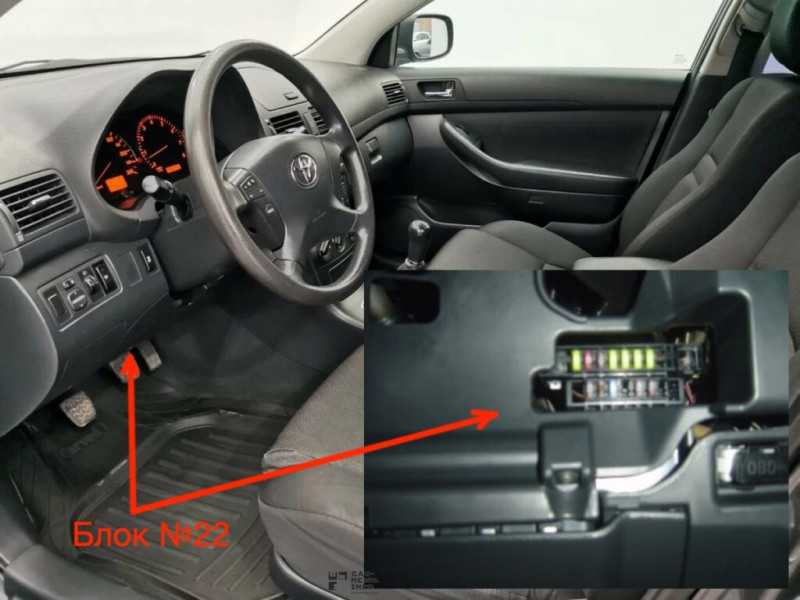

Расположение блока предохранителей

Блок предохранителей расположен на левой стороне панели приборов, за крышкой.Дополнительный блок предохранителей находится под панелью приборов со стороны водителя, под крышкой.

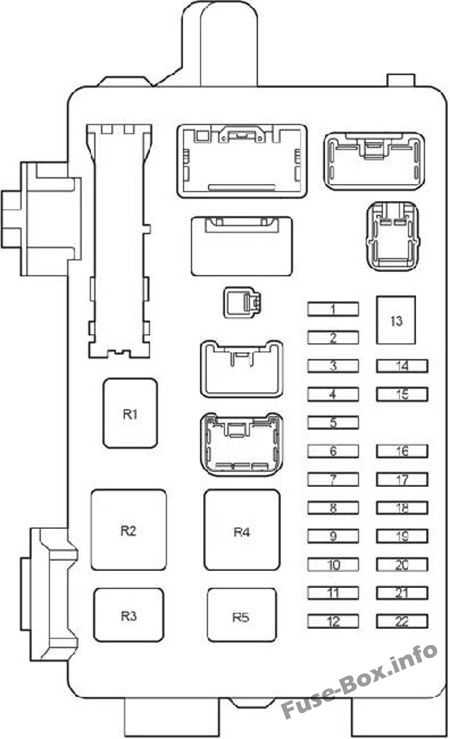

Схема блока предохранителей №1

Назначение предохранителей в блоке предохранителей в салоне

№	название	ампер	схема
1	IGN	10	Система подушек безопасности SRS, датчик и измерители, система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
2	S / ROOF	20	Сдвижная крыша
3	RR FOG	7,5	Задний противотуманный фонарь
4	FR FOG	15	Передняя противотуманная фара, индикаторная лампа
5	AMI	25	Система пуска, предохранители «СИГ», «РАД №1»
6	ПАНЕЛЬ	7,5	Подсветка комбинации приборов, подсветка приборной панели, коробка передач с электронным управлением, мультиинформационный дисплей, подсветка перчаточного ящика, подсветка консольного ящика, очиститель фар, передняя противотуманная фара, система парковки TOYOTA
7	RR WIP	20	Задний дворник и омыватель
8	GAUGE2	7,5	Фонарь заднего хода, система регулировки угла наклона фар, указатель поворота и аварийная сигнализация
9	CIG	15	Зажигалка
10	HTR	10	Подогреватели сидений, система кондиционирования
11	–	–	–
12	РАД № 1	7,5	Аудиосистема, мультиинформационный дисплей, зеркала заднего вида с электроприводом, прибор и приборы, розетка
13	СИДЕНЬЕ PWR	30	Сиденье с электроприводом
14	ХВОСТИК	10	Задние фонари, габаритные огни, освещение номерного знака, освещение багажника, система автоматического управления освещением, передний противотуманный фонарь, задний противотуманный фонарь, комбинированный счетчик
15	OBD2	7,5	Бортовая система диагностики
16	P / ТОЧКИ	15	Розетка
17	ДВЕРЬ	25	Система блокировки дверей с электроприводом
18	WIP	25	Стеклоочиститель и омыватель передний, очиститель фар
19	ECU-IG	7,5	Электровентиляторы охлаждения, система зарядки, АБС, система стабилизации автомобиля, электроусилитель руля
20	S-HTR	20	Обогрев сидений
21	GAUGE1	10	Подсветка переключателей, мультиинформационный дисплей, интегральное реле, датчик и счетчики, система управления блокировкой переключения передач, коробка передач с электронным управлением, автоматическое антибликовое покрытие в зеркале заднего вида, дворники, стояночный тормоз
22	СТОП	15	Стоп-сигнал, система управления блокировкой переключения передач, ABS, установленный высоко стоп-сигнал, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
Реле
R1	–	–
R2	HTR	подогреватель
R3	СИДЕНЬЕ HTR	Подогрев сиденья
R4	IG1	Зажигание
R5	ХВОСТИК	Задний свет

Схема блока предохранителей №2

Назначение предохранителей в дополнительном блоке предохранителей

№	название	ампер	схема
1	–	–	–
2	P-RR P / W	20	Стеклоподъемник
3	P-FR P / W	20	Стеклоподъемник
4	D-RR P / W	20	Стеклоподъемник
5	D-FR P / W	20	Стеклоподъемник
6	ЭБУ-В 1	7,5	Многорежимная механическая коробка передач
7	ТОПЛИВО OPN	10	Устройство открывания лючка топливного бака
8	FR DIC	20	Антиобледенитель переднего стекла, предохранитель “МИР ФИТР”
9	–	–	–
10	DEF I / UP	7,5	Кондиционер
11	ST	7,5	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, мультиинформационный дисплей, система запуска
12	МИР HTR	10	Обогрев наружного зеркала заднего вида
13	РАД № 2	15	Аудиосистема, мультиинформационный дисплей
14	DOME	7,5	Внутреннее освещение, личное освещение, освещение для ног, подсветка дверей, подсветка багажника, подсветка туалетного столика
15	ECU-B 2	7,5	Система кондиционирования, беспроводное управление замком дверей
16	СИДЕНЬЕ PWR	30	Сиденье с электроприводом

Автомобили с правым рулем

№	Реле
R1	Антиобледенитель переднего стекла (FR DEICER)
R2	Розетка питания (P / POINT)
R3	Передняя противотуманная фара (FR FOG)
R4	Стартер (ST)

Процесс снятия и замены блока

Процедура ремонта устройства проста при детальном рассмотрении. Потребуется соблюдать определенные правила и последовательность действий.

Необходимые инструменты

Для замены блоков от мастера потребуется наличие инструмента:

• крестовая отвертка или головка №10 – зависит от года выпуска авто;
• специальный пинцет для извлечения предохранителей, при необходимости;
• плоская отвертка.

Этапы

Процедура разделяется на несколько шагов.

1. Установить машину на ровной местности.
2. Отключить клеммы от аккумуляторной батареи.
3. Демонтировать крышку блока, отсоединив фиксаторы.
4. При помощи десятой головки отпустить крепежные болты блока и поднять его с посадочного места.
5. Далее следует отключить клеммы контактных групп от платы прибора.
6. После этого, модуль можно полностью отключить от автомобиля.

Проверка и замена предохранителей

Предохранители и переключатели защищают электрическую систему автомобиля от перегрузки. Если электрические части автомобиля вышли из строя, возможно, система была перегружена и сработал предохранитель или автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.

Чтобы проверить предохранитель, посмотрите на серебряную полосу внутри предохранителя. Если лента порвалась или расплавилась, замените предохранитель.

Уведомление

• Перед заменой предохранителей убедитесь, что ключ был удален с панели и все службы отключены и / или отключены.
• Всегда отключайте аккумулятор перед ремонтом сильноточных предохранителей.
• Всегда заменяйте предохранитель на предохранитель на указанную силу тока. Использование предохранителя с более высоким номиналом может серьезно повредить кабель и вызвать пожар.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового. Всегда используйте исправные предохранители одного цвета.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

Рекомендации при замене пп

Прежде всего, водитель должен понимать, что новый предохранитель должен соответствовать типу своего предшественника

Особое внимание следует уделить рабочему току. Бывает, что печатные платы выглядят совершенно одинаково, но имеют кардинально разную мощность передачи

Чтобы не упустить этот момент, обратите внимание на маркировку. Обычно он печатается на пластиковой коробке.

Совет! Если вскоре перегорел и новый предохранитель, то не стоит сразу спешить с его заменой на новый. Мы рекомендуем вам обратиться в SC и решить проблему.

Предохранители Avensis T220

Основные блоки предохранителей в Toyota Avensis T220 расположены в моторном отсеке и в салоне. Также предусмотрена установка дополнительных модулей для управления различным электрооборудованием, с обеспечением их защиты. В подкапотном пространстве располагаются:

• основной блок предохранителей – со стороны левого крыла;
• у радиатора охлаждения смонтирован дополнительный монтажный блок;
• в левой верхней части подкапотного пространства – контроллер ABS;
• возле цоколя правой передней фары установлено реле омывателей фар.

Главный салонный блочок с предохранителями расположен с левой стороны от руля в нижней части. При этом по салону смонтированы дополнительные устройства управления электрооборудованием. Они отвечают за обеспечение надежной работы таких элементов, как подушки безопасности, подогрев сидений, центральный замок, противотуманные фары и так далее.

Расшифровка пред-ей и реле в основных блоках

Монтажный блок Avensis T220, расположенный в подкапотном пространстве, состоит из реле и предохранителей. Релейная схема включает в себя следующие элементы:

R1 – компрессорная муфта кондиционера;

R2, R3, R8 – вентилятор радиатора;

R4 –управление двигателем;

Компоновка предохранителей выполнена следующим образом:

1 – реле фар (50А);

2 – питание реле включения и вентилятора радиатора (40А);

3 – вентиляторы кондиционера и радиатора, реле вентилятора радиатора (30А);

4 – генератор (5А);

5 – реле омывателя фар (30А);

6 – поворотники, световая индикация аварийной остановки, фиксатор разбитого стекла, противоугонная сигнализация (15А);

7 – программа управления АКПП, мотора, инжектора, топливный насос с реле, клапаны завихрения потока, холостого хода, EGR, ISC, завихрения потока, датчики кислорода, бедной смеси, холла, давления турбины (15А);

8 – замок зажигания (30А);

9 – мультимедийная установка (10А);

11 – левая фара, рычаг переключения света (15А);

12 – цепь подачи сигнала (10А);

13 – приборная панель, освещение багажного и салонного пространства, дверей, противоугонный комплекс, включая звуковое оповещение, центральный замок (7.5А);

14 – правая фара, сигнализатор включенного дальнего света, приборная панель (15А);

15 – модуль управления подушками безопасности, приборная панель, световая фиксация включенного положения заднего противотуманного света и его цепь питания, реле дневных ходовых огней, программы организации работы силового агрегата, коробкой передач (10А);

Как проверить исправность предохранителя

Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.

Визуальная проверка

Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.

Проверка мультиметром

Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.

Как самостоятельно заменить предохранители на Фокус 1

Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:

• вскрыть крышку монтажного блока;
• используя специальный пинцет извлечь предохранитель из посадочного места;
• вставить в гнездо новый предохранитель.

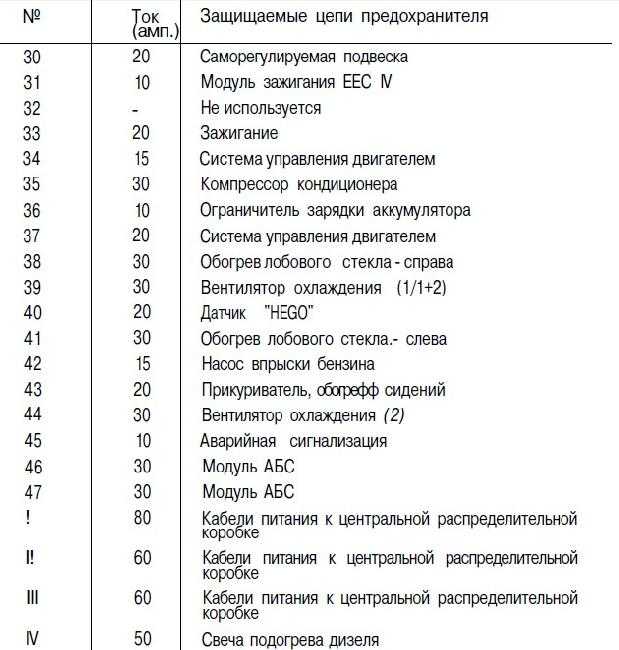

14.1.1. Предохранители и реле

Блок реле, устанавливаемый до конца 1985 года

1, 3 – запасные предохранители; 2 – реле зажигания; 4 – реле периодического включения стеклоочистителей; 5 – реле подачи питания на стеклоподъемники;

6 – реле противотуманных фар; 7 – реле стеклоподъемников; 8 – реле фар дальнего света; 9 – реле периодического включения; 10 – реле омывателя фар; 11 – прерыватель питания центрального замка

Блок реле, устанавливаемый с 1986 года

1 – 20 – предохранители; I – омыватели фар; II – обогрев заднего стекла с автоматическим выключением; III – периодический режим работы стеклоочистителя ветрового стекла; IV – блокировка запуска двигателя на автомобилях с автоматической коробкой передач; V – защита от перегрузки топливного насоса; VI – замок зажигания; А – контрольная лампочка оборотов холостого хода; В – антиблокировочная система;

С – комбинированный звуковой сигнал; D – задний противотуманный фонарь (устанавливается только в Швеции и Норвегии); E – электрический стеклоподъемник (устанавливается только в Швеции и Норвегии); F – обогрев передних сидений; G – фары I (устанавливаются только в Швеции и Норвегии); H – фары II (устанавливается только в Швеции и Норвегии); I – фары дальнего света; К – фары ближнего света

Реле, устанавливаемые внизу слева под приборной панелью

А – обогрев стекла (серое); В – самонарезающий винт; С – система впрыска топлива (фиолетовое) или задержка запуска двигателя (зеленое или белое); D – блок диодов;

Е – уменьшение ближнего света фар для автомобилей с правым рулем (синее); F – датчик скорости вращения (черное); G – антиблокировочная система (зеленое)

Предохранители и реле установлены в блоке на брызговике левого переднего крыла.
Защищаемые цепи указаны схемой на крышке блока. Ток предохранителей определяется
по цвету: красный – 10 А, синий – 15 А, желтый – 20 А и бесцветный – 25 А.Предохранители в автомобилях, изготовленных до конца 1985 года

N	Сила тока	Защищаемые цепи
1	15	Аварийная сигнализация, звуковой сигнал
2	15	Освещение салона, часы, прикуриватель, омыватель ветрового стекла
3	25	Омыватель фар
4	15	Дополнительные фары
5	15	Противотуманные фары
6	10	Правая фара дальнего света
7	10	Левая фара дальнего света
8	10	Правая фара ближнего света
9	10	Левая фара ближнего света
10	10	Правый габаритный задний свет, подсветка прикуривателя, комбинации приборов, панели отопителя, освещение вещевого ящика
11	10	Левый габаритный задний свет, освещение номерного знака
12	25	Вентилятор радиатора
13	10	Указатели поворотов, фонари заднего хода, контрольные лампы зарядки аккумулятора и давления масла
14	20	Вентилятор отопителя
15	20	Обогрев заднего стекла
16	15	Стоп-сигналы, электродвигатели стеклоочистителей, омыватель заднего стекла
17	30	Электрические стеклоподъемники
18	30	Центральный замок
19	8	Обогрев сидений
RI	25	Система впрыска топлива

Предохранители в автомобилях, изготовленных c 1986 года

N	Сила тока	Защищаемые цепи
1	15	Аварийная сигнализация, звуковой сигнал
2	15	Освещение салона, прикуриватель
3	30	Обогрев заднего стекла, электропривод наружного зеркала заднего вида
4	30	Омыватель фар
5	15	Центральный замок
6	15	Обогрев сидений
7	20	Электрический топливный насос
8	15	Дополнительные фары
9	10	Левая фара дальнего света
10	10	Правая фара дальнего света
11	20	Вентилятор отопителя
12	25	Вентилятор радиатора
13	10	Указатели поворотов, фонари заднего хода
14	10	Левая фара ближнего света
15	10	Правая фара ближнего света
16	20	Электродвигатели стеклоочистителей и омывателей
17	10	Стоп-сигналы, комбинации приборов
18	30	Электрические стеклоподъемники
19	10	Левый габаритный свет
20	10	Правый габаритный свет

Монтажный блок предохранителей и реле в салоне Ford Focus (европеец)

Расшифровка.

Предохранитель	Сила тока, А	Цвет	Предохраняемая электрическая цепь
30	7,5	Коричневый	ABS-модуль
31	15	Голубой	Радио
32	10	Красный	Выключатель света
33	15	Голубой	Аварийный свет
34	20	Желтый	Электронный модуль, часы
35	7,5	Коричневый	Звуковой сигнал, привод сидений
36	7,5	Коричневый	Освещение салона, привод зеркал
37	25	Белый	Привод стеклоподъемников, без центральной
38	—	—	блокировки дверей
39	10	Красный	Свет заднего хода, автоматический привод
40	25	Белый	Стеклоподъёмник, центральный замок
41	—	—	Не занят
42	—	—	Не занят
43	15	Голубой	Стеклоподъёмник, задний очиститель
44	20	Желтый	Противотуманная фара, контрольная лампа
45	—	—	Не занят
46	15	Голубой	Предохранитель прикуривателя
47	7,5	Коричневый	Парковочный свет (левый)
48	7,5	Коричневый	Парковочный свет (правый)
49	25	Белый	Обогрев заднего стекла
50	7,5	Коричневый	Радио, панель приборов, центральный таймер
51	7,5	Коричневый	Обогрев зеркал
52	—	—	Не занято
53	10	Красный	Свет заднего хода, обогрев форсунок омывателя
54	15	Голубой	Свет тормоза
55	20	Желтый	Очиститель лобового стекла
56	25	Белый	Электроподъемник боковых стекол
57	—	—	Не занято
58	7,5	Коричневый	Кондиционер, вентилятор салона
59	7,5	Коричневый	Электронный модуль, приборная панель
60	7,5	Коричневый	Модуль подушек безопасности
61	7,5	Коричневый	Включатель света
62	15	Голубой	Обогрев передних сидений
63	20	Желтый	Центральный регулятор (задняя сторона монтажного блока)

Реле монтажного блока (европеец)

Реле	Цвет	Включаемые цепи
17	Черный	Блокировка включения стартера
18/19	Черный	Интервалы стеклоочистителя вперед/назад
20	—	Не занято
21	—	Не занято
22	Не занято
23	Черный	Звуковой сигнал
24	Черный	Защита батареи
25	Черный	Обогрев заднего стекла и зеркал

Запасные части и аксессуары для автомобилей ФОРД

Предохранители Форд Фокус 1 предназначены для защиты бортового электрооборудования автомобиля от возможных перегрузок. Необходимо знать, что номинал предохранителя специально рассчитан на определенную нагрузку отдельных электроцепей. Электропредохранитель моментально прерывает подачу напряжения, если, к примеру, произойдет короткое замыкание, возникнет неисправность в оборудовании или повредится провод. Это необходимо для того, чтобы не произошло иное более серьезное повреждение, к примеру, воспламенение проводки в автомобиле.

В Форде Фокус 1 поставлены электропредохранители имеющие плоские разъемы. В электропредохранителях такой конструкции во время перегрузки перегорает тонкий плавкий проводок.

Однако предохранитель может перегореть и в случае перегрузки электроцепи работой дополнительными электроприборами, к примеру, мощным аудиооборудованием, усилителями или фонарями высокой мощности.

Также есть риск перегорания предохранителя в случае подключения через прикуриватель пылесоса и холодильника. Этого можно избежать, если оснастить авто дополнительной электроцепью с электропредохранителями соответствующими напряжению дополнительного оборудования. Желательно такие работы доверять профессионалу, специализирующемуся на электрооборудовании автомобилей

Очень важно не только правильно подобрать провода, но и протянуть их не повредив обшивку и другие узлы

Расположение

В Форд Фокус 1 большая часть предохранителей находится в салоне, от руля слева, также там вы найдете и реле.

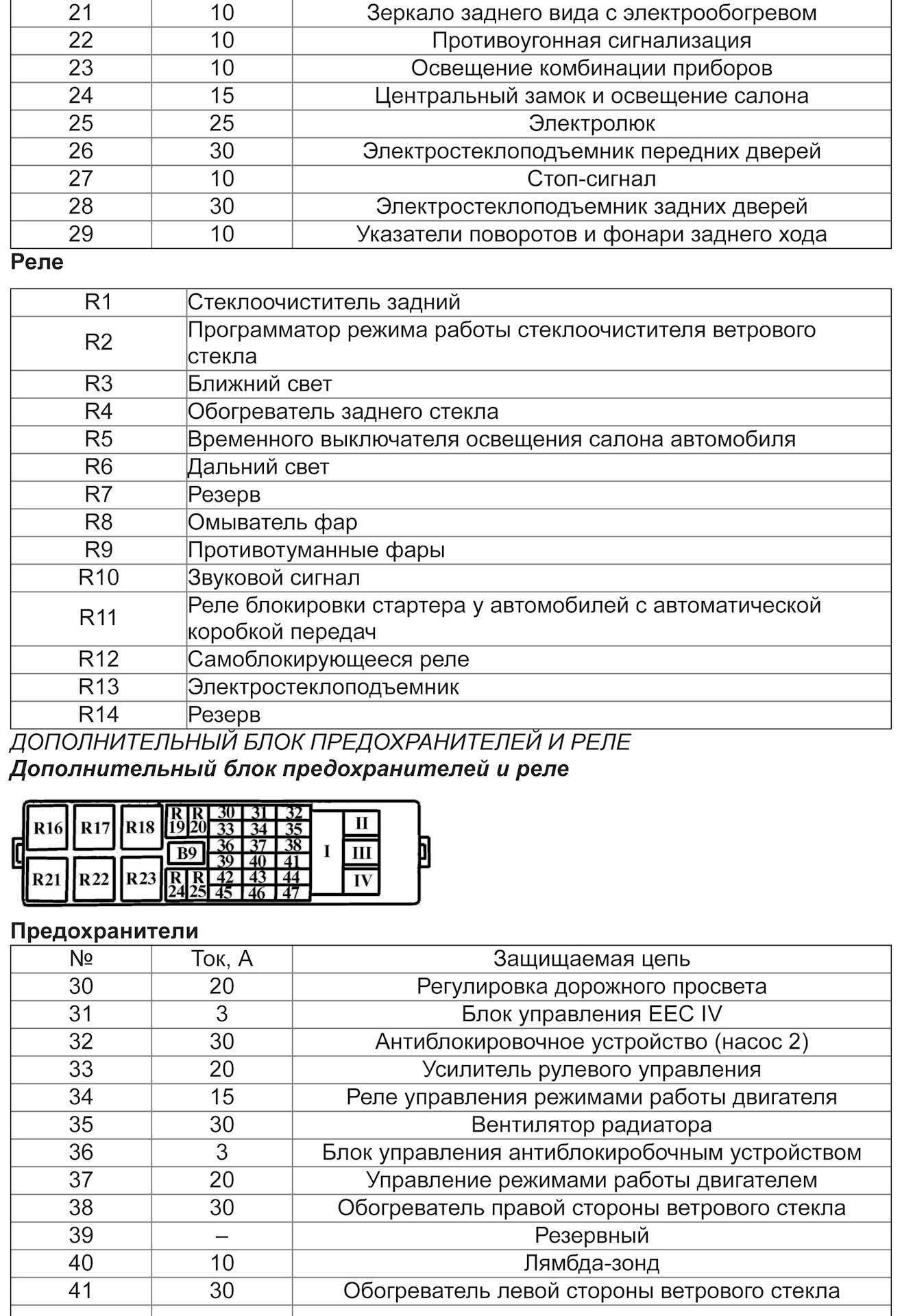

Еще один блок находится в моторном отсеке. Найти его несложно — он располагается слева по ходу движения транспортного средства рядом с куполом амортизирующей стойки.

Схема салонного блока Форд Фокус 1 (европеец)

Здесь же находятся реле

Процесс снятия и замены

Когда определите перегоревший элемент, то ни в коем случае не ставьте вместо него какую-либо перемычку или же проволочку, делая так называемый «жучок». Заменять неисправный предохранитель можно только аналогичным, имеющим такой же номинал.

Необходимые инструменты

Сам по себе процесс замены несложен и для этого не понадобятся особые инструменты, достаточно будет лишь, чтобы были под рукой обычные:

• отвертка;
• пинцет он должен быть в одном из отсеков.

1. Первым делом необходимо определить, который именно перегорел.
2. Делается это просто — смотрим в таблице, какой именно потребитель электроэнергии не работает.
3. Находим его.
4. Открываем крышку необходимого нам блока.
5. Далее смотрим по маркировке блока, где элемент расположен.
6. При помощи пинцета извлекаем его.
7. Ставим на место извлеченного новый.
8. Проверяем, заработало ли оборудование.

В случае, если после замены элемента потребитель так и не заработал, то проблема сложнее. Понадобится ремонт или даже полная замена того или иного оборудования.

В этом видео опытный автомеханик покажет и подробно расскажет, как быстро происходит замена на автомобиле Форд Фокус.

Посмотрите интересное видео по этой теме

Правила контроля работоспособности и замены предохранителей

Исправность предохранителей можно проверить при помощи мультиметра. Это можно сделать в режиме «прозвонка» либо «диод», а также в режиме измерения сопротивлений на самом нижнем пределе. Проверку исправности предохранителей необходимо производить только на извлеченном из блока предохранителе.

Сопротивление рабочего предохранителя (плавкой ставки) стремится к нулю. При перегорании предохранителя сопротивление бесконечно (на цифровом мультиметре индицируется «1»).

Заменять неисправный предохранитель можно только на исправный такого же номинала. Допускается кратковременная установка предохранителя номиналом до 50% больше требуемого. Во избежание воспламенения электропроводки не допускается установка так называемых «жучков», тем более, всевозможных скрепок и т.п.

В случае если контактные группы предохранителей оплавлены, разрушены или сильно изношены, требуется агрегатная замена блока предохранителей в сборе.

Рекомендации по проведению работ

Мы рассмотрим, как произвести замену и как отрегулировать положение осветительных элементов. Все эти мероприятия по силам любому автомобилисту, но требуют аккуратности и четкого выполнения всех рекомендаций.

Замена ламп

Замена лампы ближнего света на Форд Фокус 3 занимает немного времени, но советуем выделить на эту работу хотя бы час, чтобы проводить работы не торопясь. Если у вас есть все необходимое, то можно приступать к началу работе, но предварительно нужно убедиться в том, что не работает именно лампа. Для этого еще нужно проверить специальный модуль – GEM, расположенный со стороны пассажира в блоке предохранителей, это делается на диагностике.

Сразу отметит, что предохранитель ближнего света на Форд Фокус 3 отсутствует, работой данной системы управляет модуль, о котором написано выше. В конструкции есть только предохранитель дальнего света.

На фото отмечено расположение модуля в блоке предохранителей

Если с данным элементом все в порядке, значит, нужна замена лампы ближнего света на Фокус 3, процесс можно провести своими руками, даже если у вас совсем нет опыта в данной сфере, и вам поможет простая инструкция:

• В первую очередь открывается и фиксируется капот, после чего снимается клемма с аккумулятора. Это необходимо для того, чтобы исключить возникновение проблем при работе с электрической частью автомобиля, поэтому не забывайте об этом.
• Каждая из фар держится на двух винтах, расположенных в верхней части корпуса, они отворачиваются звездочкой или шестигранником, о которых написано выше. Чтобы вам было проще найти точки фиксации, мы отметили их на фото.

Удобнее всего пользоваться небольшой трещоткой. С ее помощью откручивание будет происходить гораздо проще и быстрее

Далее необходимо освободить фиксаторы, расположенные в нижней части корпуса, их два, и проще всего они отжимаются с помощью плоской отвертки с длинным жалом – надавливаете, чтобы уступ вышел из зацепления, и тянете фару наружу. Если отвертки нет, можно аккуратно потянуть корпус на себя, защелки очень прочные и сломаться не должны.

Фиксатор не дает корпусу вывалиться и надежно держит его

• Когда узел вышел из посадочного места, можно либо продолжать работу около машины или разъединить еще один разъем и достать фару для того, чтобы положить ее на столе, то есть замена лампочки ближнего света на Форд Фокус 3 может быть произведена в максимально комфортных условиях, что исключает повреждения, вызванные ограниченным доступом.
• Далее надо снять резиновую заглушку напротив рассеивателя ближнего света, под ним вы увидите патрон с присоединенными проводами, чтобы достать узел из корпуса, просто нажмите на зажим, который хорошо видно на фото, и элемент выйдет очень легко.

Патрон нажимается с нижней стороны, там специально нанесены указывающие полоски

Отсоединяете лампу от патрона и вставляете на ее место новое. Цоколь лампы ближнего света на Форд Фокус 3 сделан таким образом, что вставить его на место неправильно невозможно.

Регулировка

Иногда требуется регулировка ближнего света на Форд Фокус 3, для этого нужно следующее:

На схеме отражен результат, которого нужно добиться

• В первую очередь нужно провести подготовительные мероприятия: проверить давление в шинах, заполнить бак и положить отягощение в 75 кг на месте водителя.
• Далее машина ставится на ровную поверхность перед стеной на расстоянии 3 метра от нее.
• На поверхности чертятся вертикальные линии, совпадающие с центром фар, и горизонтальная черта по высоте расположения ламп, ниже ее на 35 мм чертится еще одна линия.
• Закрывается одна из фар, после чего корректор выставляется в нулевое положение и с помощью шестигранника на 7 мм проводится регулировка, винты расположены в углу фар, элемент отмечены на фото стрелками. Такой же процесс повторяется и со второй фарой (аналогично регулируются фары на КИА).

Расположение блока предохранителей №22 в салоне Toyota Avensis 2 Т250

Блок предохранителей №22 расположен в передней части автомобиля снизу от рулевой колонки под торпедо. Таким образом доступ к блоку получается не самый удобный. Для доступа к самим предохранителям нужно лишь заглянуть под торпедо в зоне рулевой колонки.

Расположение предохранителей в блоке №22

Назначения предохранителей в блоке №22

Номер на схеме	Обозначение потребителя	Номинал предохранителя в А.	Назначение потребителя
1	–	–	–
2	P-RR P/W	20	Стеклоподъемник
3	P-FR P/W	20	Стеклоподъемник
4	D-RR P/W	20	Стеклоподъемник
5	D-FR P/W	20	Стеклоподъемник
6	ECU-B 1	7.5	Коробка передач
7	FUEL OPN	10	Лючок заливной горловины топливного бака
8	FR DIC	20	Обогреватель зоны щеток стеклоочистителей ветрового стекла, предохранитель: “MIR HTR”
9	–	–	–
10	DEF I/UP	7.5	Кондиционер
11	ST	7.5	Мульти-информационный дисплей, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система запуска
12	MIR HTR	10	Обогрев зеркал
13	RAD NO.2	15	Аудиосистема, мульти-информационный дисплей
14	DOME	7.5	Освещение салона, персональное освещение, освещение в дверях, освещение багажного отсека, подсветка индивидуального зеркала, освещение пространства для ног
15	ECU-B 2	7.5	Кондиционер, система беспроводного управления
16	PWR SEAT	30	Сиденья с электроприводом

Процесс демонтажа

Для начала следует понимать, что снять бампер может быть довольно легко и просто и не потребует особых усилий. Кроме того, нет необходимости искать специальное оборудование, например, для работы с двигателем. Также для разборки бампера не требуется ни ямы, ни подъема, нужна только ровная поверхность.

Следует понимать, что для того, чтобы снять передний бампер, необходимо будет снять сопутствующие детали, тогда пригодится домкрат, набор инструментов, в котором обязательно должны присутствовать звезды Torx и другие насадки.

Давай приступим к работе:

1. Снимаем клемму с АКБ, чтобы случайно что-нибудь не замкнуть и не создать еще больше проблем.
2. Снимаем передние колеса.
3. Для удобства процесса необходимо демонтировать брызговики и крылья.

Расшифровка предохранителей в Королле

№	А	Назначение
1	15	Розетка
2	7.5	Система диагностики
3	7.5	Лампы стоп-сигналов в задних фонарях, дололнительный стоп-сигнал, электронный блок управления злектрооборудованием, система впрыска топлива, антиблокировочная система тормозов, селектор управления вариатором, система курсовой устойчивости, иммобилизатор, система помощи при экстренном торможении
4	7.5	Задние противотуманные фонари
5	20	Центральный замок, иммобилизатор
6	20	Люк
7	7.5	ПТФ
8	5	Замок зажигания
9	10	Центральный замок, иммобилизатор, система экономичного вождения
10	20	Электростеклоподъемники передних дверей, электропривод наружных зеркал заднего вида
11	20	Электростеклоподъемник правой задней двери
12	20	Электростеклоподъемник левой задней двери
13	15	Омывателъ лобового стекла
14	25	Стеклоочиститель ветрового стекла
15	15	Резервный предохранитель
16	25	Стеклоочиститель ветрового стекла
17	7.5	Подушки безопасности
18	5	Комбинация приборов, аудиосистема, аитиблокироеочная система тормозов, кондиционер, контроль системы зарядки, контроль, система курсовой устойчивости, система самодиагностики,фары, отопитель, навигационная система, управл крыше, зуммер, система пассивной безопасности, система пуска, система контроля давления в шинах
19	15	Электроподогрев передних сидений
20	7.5	Круиз-контроль, иммобилизатор. центральный замок
21	5	Система курсовой устойчивости
22	7.5	Антиблокировочная система тормозов, автоматическая система включения фар, система доступа без ключа, система экстренном торможении, электронная система распределения тормозного усилия, ближний свет фар, система «старт габаритные огни, электронный блок управления электрооборудованием кузова, иммобилизатор, сигнализатор об ост замке зажигания ключе
23	7.5	Кондиционер, круиз-контроль, система контроля двигателя, электрообогрев ветрового стекла, электрообогрев наружных зеркал заднего вида, электрообогрев заднего стекла, система «старт-стоп»
24	7.5	Адаптивный свет, аудиосистема, система автоматического складывания наружных зеркал, круиз-контроль, система двигателя, дальний свет фар, омыватель фар, навигационная система, система помощи при парковке, система контр шинах, люк в крыше
25	7.5	Антиблокироеочная система тормозов, адаптивный свет, аудиосистема, система помощи при экстренном торможении, круиз-контроль, система курсовой устойчивости, система контроля двигателя, навигационная система, сигнализатор непристегнутого ремня водителя, система освещения дороги к дому
26	7.5	Антиблокироеочная система тормозов, адаптивный свет, система помощи при экстренном торможении, система контроля аккумуляторной батареи, электровентилятор радиатора системы охлаждения, стоп-сигналы, система распределения тормозами
27	5	Стеклоочиститель
28	7.5	Подсветка комбинации приборов
29	10	Противотуманные фары, задний противотуманный свет, габаритные огни в задних фонарях
30	5	Селектор управления вариатором
31	7.5	Антиблокировочная система тормозов, адаптивный сеет, аудиосистема, автоматическое включение фар, система помощи при экстренном торможении, генератор, комбинация приборов, система распределения «стоп-старт», ближний сеет фар, задние фонари, иммобилизатор. блок управления электрооборудованием кузова, система напоминания об оставленном в замке зажигания ключе, система напоминания о невыключенных фарах, навигационная система, мощи при парковке, розетка для подключения дополнительных электропотребителей, дальний свет фар, сигнализатор том ремне безопасности водителя, замок зажигания, система управления центральным замком
32	15	Прикуриватель, замок зажигания
