Предохранители и реле chevrolet orlando (j309), 2009 — 2015

Блок предохранителей на приборной панели

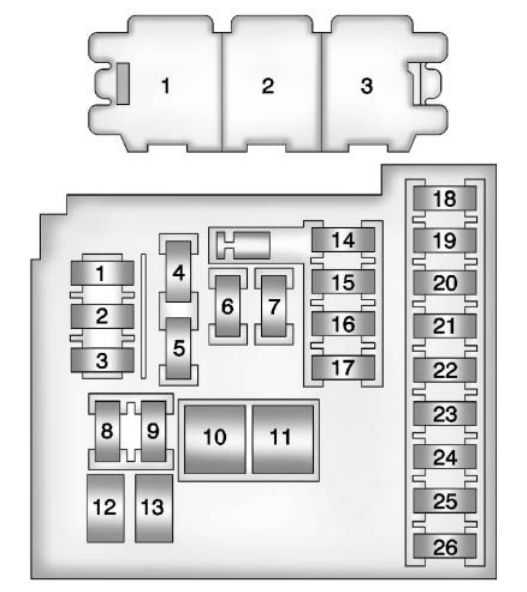

Схема блока предохранителей

Назначение предохранителей и реле в приборной панели

№	Описание	А
1	Модуль управления мобильным телефоном	10
2	DC/DC преобразователь	–
3	Модуль управления кузовом	25
4	Радио	20
5	Модуль управления системой помощи при парковке, звуковой сигнал, многофункциональный переключатель – центральная консоль, дисплей	7,5
6	Зажигалка	20
7	Розетка	20
8	Модуль управления кузовом	30
9	Модуль управления кузовом	30
10	Модуль управления кузовом	30
11	Модуль управления двигателем вентилятора	40
12	Не используется	–
13	Модуль управления подогревом сидений	25
14	Разъем для передачи данных, разъем для подачи масла	7,5
15	Датчик подушки безопасности и диагностический модуль	10
16	Реле открытия крышки задней секции	10
17	Модуль управления HVAC / Блок управления HVAC	15
18	Трейлер	–
19	Датчик батареи	–
20	Не используется	–
21 год	Приборная панель	15
22	Выключатель зажигания	2
23	Модуль управления кузовом	20
24	Блок управления кузовом	20
25	Не используется	–
26	Дополнительная розетка электропитания	20
	Необслуживаемые реле (печатная плата (PCB))
1	Реле открывания крышки багажника
2	Реле логистического режима 1
3	Реле для вспомогательного источника питания

Схема блоков предохранителей на Опеле Астра Джи

На нижних плоскостях крышек монтажных коробов с плавкими перемычками находятся схемы, расшифровка и описание элементов.

Под капотом

Под капотом моторного отсека расположены вставки, отвечающие за работу:

• вентилятора охлаждения двигателя на средней скорости;
• помпы омывателя переднего блока фар;
• электронного узла управления дизельным иди бензиновым агрегатом;
• бензонасоса;
• ESP;
• звукового сигнала;
• дополнительной печки;
• дроссельной заслонки;
• ксеноновых ламп в фарах ближнего света;
• АБС системы торможения;
• пассажирских стеклоподъемников;
• передних противотуманных огней;
• электрического стояночного тормоза;
• стартера;
• усилителя руля и т.д.

Кроме вставок на лицевой стороне располагаются несколько прерывателей:

• топливного насоса;
• трансмиссии;
• дневных ходовых огней;
• подогревателя топлива дизельного двигателя и т.д.

Здесь установлены элементы для следующих приборов:

• генератора;
• компрессорной муфты кондиционера;
• привода открывания лючка бензобака и др.

Схема блоков в салоне.

В пассажирском салоне

Ниже перчаточной полки находится щиток с плавкими вставками для такого оборудования:

• наружного освещения;
• плафона в кабине;
• питания на центральный замок;
• галогеновых ламп в фарах ближнего света;
• подушки безопасности;
• стоп-сигналов;
• сервопривода ЭУР;
• прикуривателя;
• впрыска топлива;
• катушки зажигания;
• датчика на заднем стекле;
• кнопки открывания дверей и багажника и пр.

За задними сиденьями находятся предохранители:

• парктроника;
• сигнализации;
• электродвигателя привода сидений для пассажиров;
• люка;
• разъема для электрооборудования прицепа;
• обогрева кресел;
• усилителя магнитолы;
• зеркала обзора сзади с электронным затемнением и пр.

Предохранители для Тойота Королла: их блоки, где находятся

Все электрические цепи автомобиля защищены плавкими предохранителями, их ещё называют защитными устройствами или защитными вставками, а также автоматическими выключателями, которые установлены в два блока. Эти узлы устанавливают в разных местах автомобиля Тойота Королла.

При перегорании любой вставки требуется её замена. Произвести её можно самостоятельно, если Вы знаете, где находится узел с предохранителями, его номер, а также место установки вышедшего из строя.

Центральный блок находится под панелью приборов автомобиля. Он располагается на стенке. Его закрывают легко снимаемой декоративной панелью. Второй блок располагают в моторном отсеке. Для моделей Тойота, у которых установлен кондиционер, его расположение несколько иное, он находится рядом с аккумуляторной батареей.

Что свидетельствует о выходе из строя предохранителя

В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.

Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.

При отказе в работе какого-либо элемента электрической цепи или целого электронного устройства первым делом необходимо проверить защиту этого узла.

Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.

О видах плавких вставок

Плавкие вставки, устанавливаемые на машинах Тойота Королла, бывают трёх видов. Условно их обозначают вид А, вид В, вид С.

Все они имеют разную конструкцию, поэтому неисправность каждого из них имеет свою особенность. Так у прибора вида А неисправность в виде перегоревшей нити можно увидеть только при снятом самом приборе.

Перегоревшую нить можно увидеть сбоку, между контактами, тем самым узнать, нужно её менять или нет.

Плавкие вставки вида В устроены несколько иначе. Состояние токопроводящей нити можно увидеть, а также проверить целостность, не вынимая её из гнезда. Это видно, если посмотреть на вставку сверху. То же самое можно сказать и о приборах вида С, они отличаются только видами плавких вставок.

Инструкция по замене предохранителей

Если при диагностике электрооборудования Тойоты Королла обнаружена перегоревшая защитная вставка, её необходимо заменить. Перед заменой необходимо отключить все потребители электрического тока и только после этого приступать к замене.

Специалисты для этих целей в своей работе используют различные пинцеты. С их помощью легко вынуть, потом вставить любой проверяемый прибор. В новых автомобилях Toyota пинцеты имеются под крышкой блока, который установлен под капотом. Блоки изготовлены таким образом, что пальцами не всегда удаётся выполнить данную операцию.

Устанавливать новый предохранитель необходимо только такой, какой указан в инструкции по эксплуатации Toyota Corolla. При установке с меньшим номинальным током, он при включении оборудования снова перегорит, а если с большим – возможен выход из строя электронного блока или возгорание проводки.

Автомобили Toyota Corolla E120-E130 имеют в цепях электрооборудования 5 узлов с защитными приборами и реле. Два блока расположены в салоне машины, а три в моторном отсеке.

Рулевое управление

Установка втулки рулевой рейки Шевролет ОрландоКак поменять гидроусилитель руля Шевролет OrlandoКак заменить жидкость гидроусилителя руля Chevrolet Орландо своими рукамиПоменять жидкость гур Шевролет ОрландоКак заменить карданчик рулевого вала Шевроле Orlando своими рукамиПоменять крестовину рулевого вала Chevrolet Orlando своими рукамиКак поменять масло в гидроусилителе руля Шевроле Orlando своими рукамиКак заменить наконечник рулевой тяги Chevrolet ОрландоКак заменить подшипник рулевого вала Шевроле Орландо своими рукамиЗаменить пыльник рулевой рейки Шевролет OrlandoКак заменить рулевую рейку Chevrolet Орландо своими рукамиПоменять рулевую тягу Шевролет ОрландоРемонт рулевых наконечников Шевроле ОрландоКак снять руль Шевроле OrlandoУстановка рычагов передней подвески Шевролет ОрландоКак заменить сальник рейки Шевролет Orlando своими рукамиКак заменить шкворень Шевролет Орландо

CHEVROLET ORLANDO Руководство по ремонту и техническому обслуживанию в цветных фотографиях

CHEVROLET ORLANDO Руководство по ремонту и техническому обслуживанию в цветных фотографиях

Справочно-информационное, в которое включены подробные цветные фотографии руководство по ремонту Chevrolet Orlando, а также устройство Chevrolet Orlando, руководство по эксплуатации Chevrolet Orlando и руководство по техническому обслуживанию Chevrolet Orlando. Производственный выпуск модели Шевроле Орландо осуществляется с 2011 года. Машины оснащены бензиновыми моторами рабочим объемом 1,8 л. (1796 см³, 141 л.с.), МКПП (5 ступеней) или АКПП (6 ступеней). Коллектив московского автоиздательства Мир Автокниг выпустил еще один актуальнейший технический мануал, которому предоставляется возможность стать для своего хозяина вездесущим самым надежным помощником на весь срок эксплуатации техники. Пособие в максимальном объеме и в любом положении призвано снабжать автомобилиста качественным ответом на каждый вопрос любой сложности, касающийся рабочего состояния Вашего Орландо

Благодаря таким ответам от опытнейших профессионалов можно оперативно выяснить характер и причины возникшей неполадки, узнать наиболее грамотное и в то же время по возможности скорое решение проблемы – наиболее важной такая задача представляется при форс-мажоре в дороге. Случается, что пособие сохраняет при пользователе немалые деньги, которые просто не были отданы в сервис-центр Шевроле за ремонт, который оказывается совсем несложно выполнить самостоятельно, параллельно осознаешь, сколько на таких процедурах сэкономлено времени

И это все благодаря одному единственному печатному ресурсу. Правда может случиться и так, что срочная поддержка профессионала-ремонтника превращается в очевидную необходимость. А обнаружить СТО Шевроле не в границах крупных поселений или поблизости от них станет как правило задачей невыполнимой – сервисов добротного уровня, то есть таких, где реально без малейшей опаски оставить свою технику на обслуживание и ремонт, пусть в каких-то моментах и не дешевый, на наших загородных шоссе очень немного. Важно помнить: любую неисправность, которая может произойти в пути, ни коим образом нельзя спрогнозировать. Значит, вероятно, есть смысл подстраховаться от форс-мажоров, даже учитывая тот факт, что, происходят они невероятно редко (пожелаем всем: пусть никогда не происходят), обзавестись ремонтной инструкцией и чувствовать себя во время путешествия значительно спокойней и комфортней? Представьте, насколько полезной будет информация из этой брошюры технику из пункта придорожного техобслуживания, куда Вам пришлось из-за объективных причин эвакуировать свой минивен. У него может просто не оказаться необходимого уровня знаний и квалификации для проведения грамотных работ, без нанесения машине случайных повреждений. В одном из первых разделов помещена инструкция по эксплуатации Chevrolet Orlando. Полезные для любого водителя сведения о необходимом периодическом уходе и техобслуживании Chevrolet Orlando, цветные схемы электрических соединений (электросхемы) Chevrolet Orlando представлены составителями мануала в отдельно отведенных главах. Также книга подсобит в определении и подборе нужной запчасти Шевроле Орландо. Для ещё большего упрощения и ускорения поиска любых нужных данных в конце данного подробного издания помещен предметный указатель. Всем тем, кто уже владеет автомобилем Шевролет Орландо или раздумывает о вероятности скорого приобретения такого транспортного средства, специалистам из дорожных автоцентров, сотрудникам из СТО, механикам из мастерских ремонта, а также многим другим мастерам авторемонта, настоящие отменно выполненные цветные технические материалы всегда смогут в необходимом объеме оказать необходимую техподдержку.

Мягкий переплет. 384 стр. ISBN 978-5-91685-075-8

голоса

Рейтинг статьи

Предохранитель прикуривателя для Шевроле Орландо ( Chevrolet Orlando )

Марка:
—
AC
ACURA
AEBI
AIXAM
ALFA ROMEO
ALLGAIER
ALPINA
ALPINE
AMC
ARMATRAC
ARO
ARTEGA
ASHOK LEYLAND
ASIA MOTORS
ASKAM (FARGO/DESOTO)
ASTON MARTIN
ASTRA
AUDI
AUSTIN
AUSTIN-HEALEY
AUTO UNION
AUTOBIANCHI
AVIA
AYATS
BARKAS
BAUTZ
BCS
BEDFORD
BENTLEY
BERKHOF
BERTONE
BITTER
BM TRACTORS
BMC
BMW
BOND
BORGWARD
BOVA
BRANSON TRACTORS
BREDAMENARINIBUS
BRISTOL
BUCHER
BUGATTI
BUICK
CADILLAC
CALLAWAY
CARBODIES
CARON
CARRARO
CASE IH
CATERHAM
CHALLENGER
CHECKER
CHEVROLET
CHRYSLER
CITROEN
CLAAS
DACIA
DAEWOO
DAF
DAIHATSU
DAIMLER
DALLAS
DE LOREAN
DE TOMASO
DENNIS
DEUTZ-FAHR
DODGE
DONGFENG
DONGFENG (DFAM)
DROGMOLLER
DURSO
EBRO
ERF
FAHR
FAP
FAW JIEFANG
FENDT
FERRA
FERRARI
FIAT
FISKER
FODEN TRUCKS
FORD
FORD OTOSAN
FORD USA
FOTON
FSO
GAZ
GEELY
GEO
GINAF
GINETTA
GLAS
GMC
GOLDONI
GRUAU
GUELDNER
HEULIEZ
HINDUSTAN
HINO
HOBBYCAR
HOLDEN
HONDA
HUMMER
HYUNDAI
INDIGO
INFINITI
INNOCENTI
INTERNATIONAL HARV.
IRISBUS
IRIZAR
IRMSCHER
ISDERA
ISH
ISUZU
IVECO
JAGUAR
JCB
JEEP
JENSEN
JOHN DEERE
KAMAZ
KAVZ
KIA
KING LONG
KIOTI
KRAMER
KTM
KUBOTA
LADA
LAMBORGHINI
LANCIA
LAND ROVER
LANDINI
LANDWIND (JMC)
LDV
LEXUS
LIGIER
LINCOLN
LOTUS
LTI
MAGIRUS-DEUTZ
MAHINDRA
MAN
MARCOS
MASERATI
MASSEY FERGUSON
MAYBACH
MAZ
MAZ-MAN
MAZDA
MC CORMICK
MCLAREN
MCW
MEGA
MERCEDES-BENZ
METROCAB
MG
MIDDLEBRIDGE
MINELLI
MINI
MITSUBISHI
MITSUOKA
MORGAN
MORRIS
MOSKVICH
MULTICAR
NEOPLAN
NEW HOLLAND
NISSAN
NSU
OLDSMOBILE
OLTCIT
OPEL
OPTARE
OSCA
OTOKAR
PADANE
PANOZ
PANTHER
PASQUALI
PAYKAN
PEUGEOT
PIAGGIO
PININFARINA
PLAXTON
PLYMOUTH
PONTIAC
PORSCHE
PREMIER
PROTON
PUCH
RANGER
RAYTON FISSORE
RELIANT
RENAULT
RENAULT TRUCKS
RILEY
ROLLS-ROYCE
ROVER
RUF
SAAB
SAME
SANTANA
SCANIA
SEAT
SETRA
SHAANXI
SHACMAN
SHELBY
SINOTRUK (CNHTC)
SIPANI
SKODA
SMART
SOLARIS
SPECTRE
SPYKER
SSANGYONG
STANDARD
STEYR
STREETSCOOTER
SUBARU
SUZUKI
TALBOT
TATA
TAZZARI
TEMSA
TERBERG-BENSCHOP
TESLA
THINK
TOYOTA
TRABANT
TRIUMPH
TVR
UAZ
UMM
URALAZ
VAN HOOL
VAUXHALL
VECTOR
VISEON
VOLKSWAGEN
VOLVO
WARTBURG
WESTFIELD
WIESMANN
WOLSELEY
YAGMUR
YULON
ZASTAVA
ZAZ
ZETOR

Модель:
—
10
20
A
AGILE
ALERO
ASTRA
ASTRO
AVALANCHE
AVEO
BEL
BERETTA
BLAZER
BONANZA
C-K
C15
C1500
C20
C2500
C30
C35
C3500
CALIBRA
CAMARO
CAPRICE
CAPTIVA
CAVALIER
CELTA
CHEVETTE
CHEVY
CHEYENNE
CITY
CLASSIC
COBALT
COLORADO
COMBO
COMMODORE
CORSA
CORSICA
CORVETTE
CRUZE
ENJOY
EPICA
EQUINOX
EVANDA
EXPRESS
FORESTER
G10
G20
G30
GRAND
HHR
IMPALA
IPANEMA
K1500
K2500
K3500
KADETT
KALOS
LACETTI
LANOS
LOVA
LUMINA
LUV
MALIBU
MARAJO
MATIZ
MERIVA
MODEL
MONTANA
MONTE
MONZA
MW
NIVA
NOMAD
NOVA
NUBIRA
OMEGA
ONIX
OPALA
OPTRA
ORLANDO
PRISMA
PRIZM
R1500
R3500
REZZO
S10
SAIL
SENS
SILVERADO
SONORA
SPACE
SPARK
SPIN
SS
SUBURBAN
TAHOE
TAVERA
TIGRA
TORNADO
TRACKER
TRAILBLAZER
TRANS
TRAVERSE
TRAX
TROOPER
UPLANDER
V10
VECTRA
VENTURE
VERANEIO
VIVA
VIVANT
VOLT
ZAFIRA

Поколение:
—
(J309)

Модификация:
—

Годы выпуска:

Двигатель:

Трансмиссия

Снятие вилки сцепления Шевролет Orlando своими рукамиКак заменить воздушный фильтр Chevrolet OrlandoКак поменять датчик скорости Шевролет OrlandoКак заменить диск сцепления Chevrolet OrlandoКак заменить коробку передач Chevrolet Orlando своими рукамиПоменять крестовину карданного вала Шевроле Orlando своими рукамиКак поменять масло в коробке передач Chevrolet OrlandoЗаменить масляный фильтр Шевроле Orlando своими рукамиКак поменять наружную гранату Chevrolet Орландо своими рукамиКак снять педаль сцепления Шевролет ОрландоРемонт привода спидометра Chevrolet ОрландоЗамена пыльника внутреннего шруса Шевроле ОрландоКак заменить пыльник на гранате Шевроле ОрландоУстановка пыльника наружного шруса Шевроле Орландо своими рукамиУстановка рычага переключения передач Шевроле ОрландоЗаменить салонный фильтр Chevrolet OrlandoКак заменить сальник заднего моста Шевроле OrlandoРемонт сальника коробки передач Шевроле ОрландоКак заменить сальник кпп Шевроле ОрландоУстановка сальника полуоси Шевроле Орландо своими рукамиЗаменить сальник привода Chevrolet OrlandoКак поменять сальник редуктора Шевролет ОрландоКак заменить топливный фильтр Шевроле OrlandoКак заменить трос сцепления Chevrolet Orlando своими рукамиРемонт фильтра акпп Chevrolet ОрландоКак заменить фильтр двигателя Шевролет Orlando своими рукамиКак заменить фильтр кондиционера Шевроле OrlandoСнять цилиндр сцепления Шевроле Орландо

Замена предохранителей на авто

Прежде чем начать замену перемычек в монтажном блоке на Opel Astra Джи, нужно выполнить несколько мероприятий, а именно установить причину перегорания предохранителей.

Чаще всего это бывает из-за нескольких дефектов:

• короткого замыкания;
• повышения напряжения;
• увеличения нагрузки;
• окисления проводов;
• неплотного контакта;
• применения некалиброванных вставок;
• неисправности оборудования.

Далее необходимо подготовиться к ремонту:

1. Установить автомобиль на ровном участке дороги.
2. Заглушить двигатель.
3. Поворотом ключа в замке зажигания обесточить электроприборы.
4. Отсоединить клеммы от аккумулятора в багажнике моторного отсека.

В салоне

Заменить плавкие перемычки на плате салонного монтажного узла можно так:

1. Вскрыть бокс с предохранителями.
2. Определить по схеме местонахождение неисправного элемента.
3. Осмотреть его корпус на наличие следов горения или разрушения.
4. Проверить целостность плавкой проволоки мультиметром по мере надобности.
5. Сухими руками или электроизолированными клещами вытащить испорченную деталь.
6. Подобрать в резерве новую соответствующего номинала.
7. Аккуратно вставить ее в освободившееся гнездо.
8. Завести двигатель.
9. Проверить работоспособность неисправного оборудования.
10. Закрыть крышку модуля.

В моторном отделении

Замена предохранителей под капотом автомобиля производится по аналогичному алгоритму.

Запрещается использовать вместо плавких вставок такие предметы:

• куски провода;
• проволоку;
• фольгу;
• монеты;
• гвозди;
• восстановленные перемычки.

Чтобы не оказаться в дороге в сложной ситуации, нужно регулярно осматривать резерв предохранителей. По мере использования покупать плавкие вставки нужного номинала в специализированных магазинах.

Предохранители Chevrolet Cruze

Современные автомобили – относительно надежные и безопасные. Они создаются исходя из учета максимального срока беспроблемной эксплуатации. Однако бывают случаи, когда чувствительная электроника подводит, выходя из строя в самый неподходящий момент.

Предохранители автомобиля Chevrolet Cruze не относятся к категории проблемных частей. Но ввиду различных причин поломки все же случаются. Это может произойти как по вине короткого замыкания, так и по неопытности или неграмотности владельца.

Далее рассмотрим, где находятся основные предохранители на автомобиле Chevrolet Cruze, а также какой за что отвечает.
