Схема предохранителей пежо 406

Вариант 2

Предохранители в салоне

Фото – пример исполнения

Схема блока

Расшифровка

• F1 15 A Задний стеклоочиститель.
• F2 30 A Система блокировки и суперблокировки замков.
• F3 5 A Блок системы подушек безопасности и пиротехнических натяжителей.
• F4 10 A Контактор педали тормоза (стоп-сигнала) и сцепления, датчик уровня охлаждающей жидкости, датчик положения маховика коленвала, датчик системы ESP, насос присадки для сажевого фильтра, диагностический разъем, светочувствительное зеркало заднего вида.
• F5 30 A Передние электростеклоподъемники, вентиляционный люк в крыше, электрообогрев зеркал.
• F6 30 A Электростеклоподъемники задние.
• F7 5 A Задний и передний плафоны, плафоны индивидуального освещения, освещение перчаточного ящика.
• F8 20 A Автомагнитола, радиотелефон, многофункциональный дисплей, сирена охранной сигнализации, электронный блок охранной сигнализации, коммутационный блок прицепа, модуль учебного автомобиля, питание блока подрулевых переключателей.
• F9 30 A Розетка 12 В передняя, розетка 12 В задняя.
• F10 15 A Компьютер АКП, компьютер системы контроля падения давления воздуха в шинах, контактор стоп-сигнала.
• F11 15 A Диагностический разъем, блок сажевого фильтра, цепь малого тока замка зажигания.
• F12 15 A Модуль автошколы, парктроник системы парковки.
• F13 5 A Коммутационный блок двигателя, датчик дождя и освещенности.
• F14 15 A Коммутационный блок прицепа, панель приборов, электронный блок подушек безопасности и пиротехнических натяжителей, автоматический кондиционер, гарнитура “свободные руки”.
• F15 30 A Блокировка и суперблокировка замков.
• F16 – Шунт PARC.
• F17 40 A Обогрев заднего стекла.
• F39 20 A Обогрев сидений водителя и пассажира.

Блок под капотом

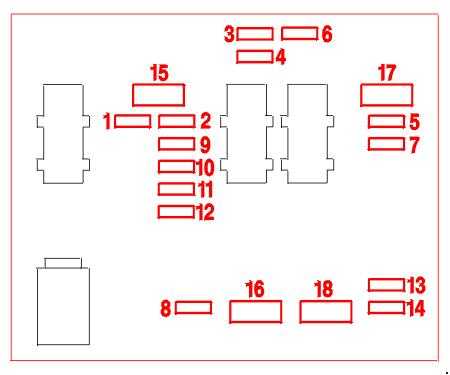

Схема

Назначение элементов

1. 20 A Питание компьютера двигателя и реле большой скорости вентилятора системы охлаждения.
2. 15 A Звуковой сигнал.
3. 10 A Омыватели переднего и заднего стекол.
4. 20 A Омыватель фар.
5. 15 A Топливный насос и электромагнитный клапан адсорбера (на бензиновом двигателе 2,0 л).
6. 10 A Процессор четырехступенчатой АКП, выключатель блокировки рычага селектора АКП, импульсный выключатель стеклоподъемника, реле большой скорости вентилятора системы охлаждения, левая и правая ксеноновые фары.
7. 10 A Компьютер ABS/ESP, компьютер насоса усилителя руля.
8. 25 A Замок зажигания, выключатель стартера.
9. 10 A Блок дополнительного подогрева (Дизель), датчик уровня охлаждающей жидкости.
10. F10 30 A Компоненты системы электронного управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики, компьютеры, форсунки, свечи накаливания), электромагнитный клапан адсорбера (на бензиновых двигателях 1,4 л и 1,6 л).
11. 40 A Вентилятор кондиционера.
12. 30 A Малая/большая скорость очистителя ветрового стекла.
13. 40 A Питание интеллектуального коммутационного блока (+ после замка зажигания).
14. 30 A Компрессор (бензиновые двигатели 2 л).
15. 10 A Правая фара дальнего света.
16. 10 A Левая фара дальнего света.
17. 15 A Левая фара ближнего света.
18. 15 A Правая фара ближнего света.

Отдельно размещен F41 – 15 A Процессор шестиступенчатой АКП. Предохранители высокой мощности (макси) находятся в нижней части блока.

Описание макси предохранителей (MF)

MF1 30 A Вентилятор системы охлаждения 200 W. / 50 A Вентилятор системы охлаждения 400 W и 460 W. MF2 30 A Насос системы ABS/ESP. MF3 30 A Электромагнитные клапаны системы ABS/ESP. MF4 80 A Питание интеллектуального коммутационного блока. MF5 80 A Питание интеллектуального коммутационного блока. MF6 80 A Блок предохранителей салона. MF8 70 A Насос гидроусилителя руля.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Peugeot 206 производился в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах с различными модификациями кузова: седан, хетчбек, универсал SW, купе CC. Автомобиль оснащался бензиновыми и дизельными двигателями, но в Россию официально поставлялись только бензиновые версии. Мы предлагаем к ознакомлению описание блоков предохранителей и реле пежо 206 со схемами и местами где они находятся.

Диагностика и замена предохранителей

При обнаружения вышедшего из строя предохранителя (сгоревшая плавкая перемычка) выключают зажигание, отсоединяют клеммы на аккумуляторной батареи и меняют вставку на новую, обращая внимание на значение номинального тока. При замене используют специальный пинцет, который имеется на монтажных блоках

Не допускается вставка временных перемычек – это приводит к короткому замыканию и поломке электрооборудования, а в цепях с высоким напряжением – к повреждению изоляции проводки и возгоранию.

При установке нового дополнительного оборудования и вмешательство в основной контур электроцепи автомобиля необходимо учитывать совместимость значений напряжения, ёмкости и номинальной силы тока потребителей, в противном случае реле и предохранители будут быстро перегорать, а штатное электрооборудование выходить из строя вплоть до отказа запуска двигателя.

Предохранители Peugeot 406

Электрооборудование Peugeot 406 имеет двухконтурную схему с питанием при движении автомобиля от генератора, при выключенном двигателе – от аккумуляторной батареи. Каждая цепь потребителя электроэнергии защищена от короткого замыкания и возможных резких перепадов напряжения предохранителями, которые расположены в монтажных блоках и снабжены реле.Предохранитель оснащён плавкой вставкой определённого номинала в зависимости от максимально допустимой силы тока конкретного узла или механизма.

Всего в Peugeot 406 установлены два блока: один главный под приборной панелью с 24 предохранителями и реле (количество зависит от поколения, года выпуска и может быть разным) и второй блок – справа в подкапотном пространстве.

Диагностика и замена предохранителей

При обнаружения вышедшего из строя предохранителя (сгоревшая плавкая перемычка) выключают зажигание, отсоединяют клеммы на аккумуляторной батареи и меняют вставку на новую, обращая внимание на значение номинального тока. При замене используют специальный пинцет, который имеется на монтажных блоках

Не допускается вставка временных перемычек – это приводит к короткому замыканию и поломке электрооборудования, а в цепях с высоким напряжением – к повреждению изоляции проводки и возгоранию.

При установке нового дополнительного оборудования и вмешательство в основной контур электроцепи автомобиля необходимо учитывать совместимость значений напряжения, ёмкости и номинальной силы тока потребителей, в противном случае реле и предохранители будут быстро перегорать, а штатное электрооборудование выходить из строя вплоть до отказа запуска двигателя.

Предохранители и реле в салоне

Основной блок

Он находится в панели приборов, слева.

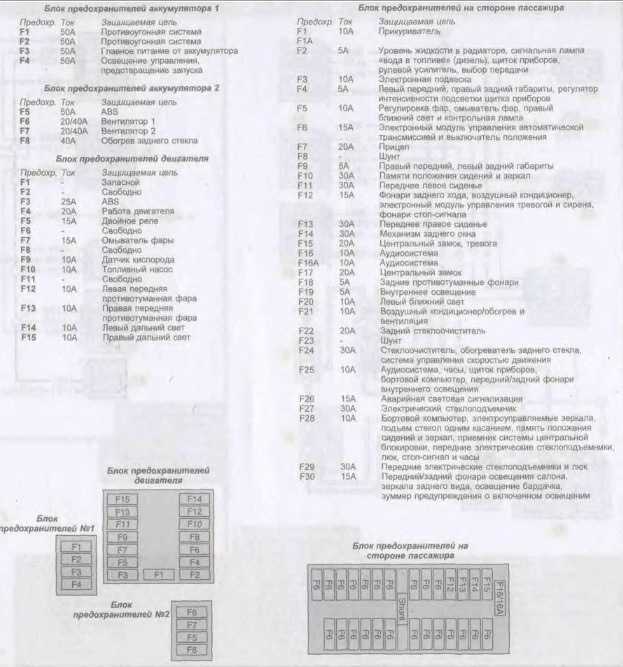

Фото — схема

Назначение

• RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
• RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
• RC 40C — реле обогрева заднего стекла
• RD 20A — реле звукового сигнала

Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.

Предохранители в мотором отсеке

Под капотом они могут находится не только в одном блоке и зависит от комплектации и года выпуска автомобиля.

Вариант 1

Где находится данный блок смотрите на фотографии.

Обозначение

Вариант 2

Вариант 3

Расшифровка
