Блок предохранителей и реле в моторном отсеке.

Расположение компонентов.

1 — блок реле и предохранителей № 5-1 (Европа), 2 — блок реле и предохранителей №2, 3 — блок реле и предохранителей №5-1, блок реле и предохранителей №5-2 (Европа)

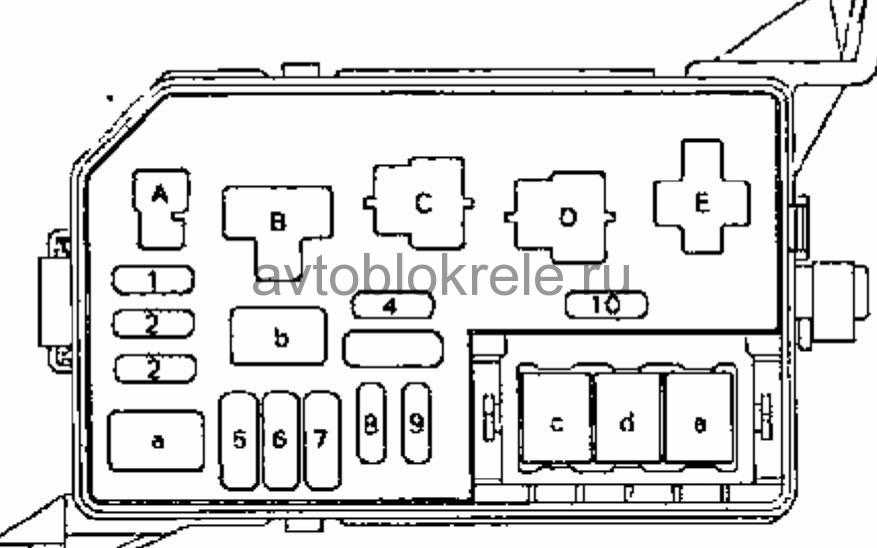

Схема расположения предохранителей и реле в блоке №2.

На изображении выше цифра 2.

Расшифровка.

Модели с правым рулем.

Предохранители
а	АМ2 (цепь АМ2 замка за­жигания (выводы IG2, ST2)	30А
b	FAN (вентилятор радиатора)	30А
с	АМ1 (цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1) GLOW (дизельные)	40А 80А
d	ALT (бензин) (зарядка) АМ1 (дизельные) АМ1 (2Е)	100А 80А 60А
е	ABS (АБС)	50А
1	DOME (электропривод и освещение в салоне)	20А
2	HA7-HORN (аварийная сигнализация, звуковой сигнал)	20А
3	FAN-I/UP (повышение хо­лостого хода)	7,5А
4	ALT-S (зарядка)	7,5А
5	запасной	7,5А
6	запасной	15А
7	запасной	20А
8	HEAD (RH) (правые фары)	15А
9	HEAD (LH) (левые фары)	15А
10	EFI F-HTR	15А
Реле
А	HORN (звуковой сигнал)
В	FAN (вентилятор радиатора)
С	E/G-MAIN (главное реле)
D	HEAD (фары)
Е	EFI (система впрыска топлива)

Модели с правым рулем.

Предохранители
а	АМ2	30A
b	FAN	30А
с	АМ1	40A
c	GLOW (дизельные)	80A
d	ALT (бензин)	100A
d	АМ1 (дизельные)	80A
d	АМ1 (2Е)	60A
е	ABS	50A
1	DOME	20А
2	HAZ-HORN	20A
3	—
4	ALT-S	7,5A
5	запасной	7,5A
6	запасной	15A
7	запасной	20A
8	D.R.L.	7,5A
9	—
10	EFI F-HTR	15A
Реле
А	HORN
В	FAN
С	E/G-MAIN
D	HEAD
Е	EFI

Блок реле и предохранителей № 5-1 тойота королла (100 кузов).

На изображении (Европа) цифра 3 правый руль.

Блок предохранителей № 5-2 (Европа)

На изображении

Блок предохранителей в салоне toyota corolla 100.

Расположение компонентов в салоне.

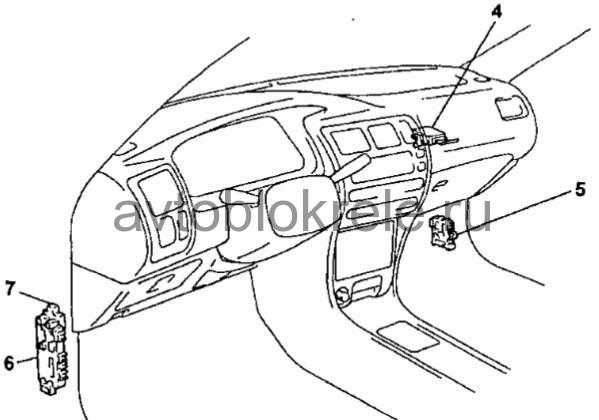

4 — реле управления замками дверей, 5 — блок реле и предохранителей №4, 6 — блок предохранителей №1, 7 — блок реле.

Схема расположения предохранителей и реле в блоке №1 расположенного в салоне.

На изображении выше цифра 6.

Назначение.

Модели с правым рулем.

Предохранители
а	POWER (стеклоподъемники, люк и центральный замок)	30А
b	—
1	FOG (противотуманные фары)	15А
2	IGN (зажигание)	10А
3	STOP (стоп-сигналы)	15А
4	DEFOG (обогреватель стекла)	30А
5	CIG & RADIO (прикуриватель и магнитола)	20А
6	ECU-В (АБС, электропита­ние центрального замка)	10А
7	TURN (указатели поворота)	10А
8	GAUGE (приборы)	10А
9	TAIL (габариты)	15А
10	DEF-I/UP (повышение час­тоты вращения холостого хода при включении обог­ревателя стекла)	7,5А
11	ECU-IG (электроника трансмиссии, АБС, замок системы управ­ления (АКПП)	15А
12	WIPER (стеклоочистители)	20А
Реле
А	—
В	TAIL (габариты)

Модели с левым рулем.

Предохранители
а	POWER	30А
b	DEFOG	30А
1	FOG (кр, Германии)	15А
1	TAIL (LH) (Германия)	10А
2	IGN	10А
3	STOP	15А
4	SEAT HTR	20А
5	CIG & RADIO	20А
6	ECU-B	10А
7	TURN	10А
8	GAUGE	10А
9	TAIL (кр. Германии)	15А
9	TAIL (Германия)	10А
10	DEF-I/UP	7,5А
11	ECU-IG	15А
12	WIPER	20А
Реле
А	DEFOG (обогреватель стекла)
В	TAIL (габариты)

Блок реле и предохранителей №4.

На изображении

Блок реле.

На изображении

Схемы предохранителей на японских автомобилях и их расшифровка

Графическое изображение преобразователей Toyota Camry 2006 – 2012 гг. включает:

• нумерацию вставок;
• цветовое обозначение функций защитных приспособлений.

Расшифровка модуля плавких перемычек внутри салона и в моторном отсеке находится в инструкции к авто.

Под приборной панелью расположены 2 секции предохранителей:

• 1-я полоса – F16- F31;
• 2-я секция – № 1–15.

Цветовая маркировка прерывателей соответствует номинальному току:

• красный – 10 А (F716,19, 21, 25, 31);
• коричневый – 7,5 А (№ 23, 27, 30, 15);
• желтый – 20 А (F2,8, 29);
• синий – 15 А (F14, 24).

На схеме моторного отсека указаны реле.

Обозначение коммутационных включателей:

• 1-й ряд справа – FAN 1, 2, 3;
• 2-я полоса – RRDEF, ST RELAY.

Блоки под капотом.

Блоки в салоне

Расположение

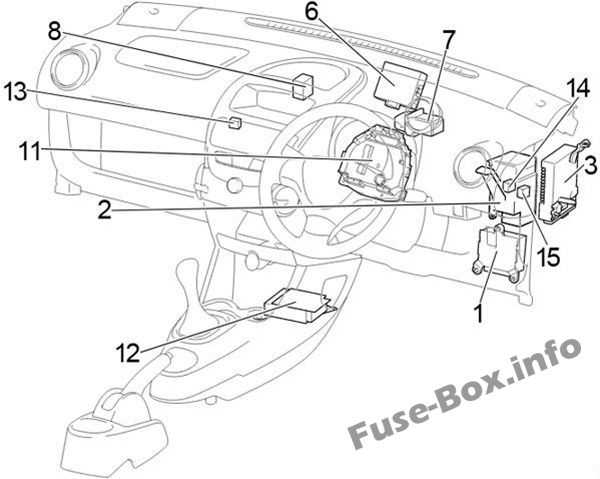

Общая схема расположения электронных блоков управления

Описание

1. монтажный блок предохранителе и реле под панелью приборов
2. блок управления MULTIPLEX
3. электронный блок управления двигателем
4. электронный блок управления кондиционером
5. реле топливного насоса
6. электронный блок управления блокировкой селектора
7. блок управления SRS
8. электронный блок системы парковки
9. реле противотуманных фар
10. реле-прерыватель указателей поворота
11. реле антиобледенителя щеток
12. центральный монтажный блок.

Блок предохранителей и реле

Монтажный блок предохранителей и реле находится в салоне под панелью приборов слева.

Пример обозначения с обратной стороны крышки.

Назначение

1 IGN 15А	система управления двигателем и АКПП (модели с двигателем 1ZZ-FE, 1AZ-FSE, 1NZ-FE)
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE)
ABS подушки безопасности и пред натяжители ремней безопасности
2 PANEL1 7,5А	лампы освещения салона
3 RR FOG 7,5A	противотуманные фары (задние)
4 FR FOG 15A	противотуманные фары (передние)
5 АМ1 25А	система запуска
6 PANEL2 7,5А	аудиосистема (модели с аудио подготовкой)
аудиосистема (модели без навигационной системы)
аудиосистема (модели с навигационной системы) и система заднего обзора
противотуманные фары
подсветка
кондиционер
7	—
8 RRWIP 15A	очиститель и омыватель заднего стекла
9 CIG 15А	прикуриватель
10 A/C 10A	электропривод вентиляторов (модели с двигателем 1AZ-FSE)
система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения
кондиционер
обогреватель заднего стекла и обогреватель зеркал
11 MIRHTR 10А	обогреватель заднего стекла и обогреватель зеркал
12 ECU-ACC 7,5А	система MULTIPLEX
электропривод зеркал
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
аудиосистема (модели с аудио подготовкой)
аудиосистема (модели без навигационной системы)
аудиосистема (модели с навигационной системой) и система заднего обзора
фары (модели с ксеноновыми фарами)
фары (кроме моделей с ксеноновыми фарами)
противотуманные фары
габариты
лампы освещения салона
кондиционер
13 PWR 30А	электропривод стеклоподъемников
14 TAIL 10А	система MULTIPLEX
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
комбинация приборов
габариты
система управления двигателем и АКПП (модели с двигателем 1NZ-FE, 1ZZ-FE, 1AZ-FSE)
15 FR DEF 15А	система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
антиобледенитель щеток
16 FR P/W 30А	электропривод стекло подъемников
17 DOOR 20А	система MULTIPLEX
центральный замок
18 WIPER 20А	очиститель и омыватель заднего стекла
19 ECU-IG 7,5А	система зарядки
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE
электропривод вентиляторов (модели с двигателем 1AZ-FSE) -ABS
блокировка переключения
система предупреждения о непристегнутом ремне безопас­ности и ослабления натяжения
аудиосистема (модели с навигационной системой) и система заднего обзора
система парковки
20 RR DEF 30А	обогреватель заднего стекла и обогреватель зеркал
21 GAUGE 10А	система зарядки
Система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
ABS
подушки безопасности и пред натяжители ремней безопасности
система MULTIPLEX
центральный замок
электропривод стекло подъемников
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения
комбинация приборов
аудиосистема (модели с аудио подготовкой)
аудиосистема (модели с навигационной системой) и система заднего обзора
фары (модели с ксеноновыми фарами)
фары (кроме моделей с ксеноновыми фарами)
противотуманные фары
габариты
фонари заднего хода
указатели поворота и аварийная сигнализация
лампы освещения салона
очиститель воздуха*1
антиобледенитель щеток
система парковки
22 STOP 15А	система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
ABS
блокировка переключения
стоп-сигналы

• R1 – Реле отопителя
• R2 – Реле IGN
• R3 – Реле обогревателя заднего стекла
• R4 – Реле габаритов

Центральный блок

На схеме обозначен под цифрой 12.

Расшифровка

• 7 – Реле противотуманных фар
• 8 – Реле указателей поворотов (на общей схеме обозначен под цифрой 10)
• 9 – Реле очистителя лобового стекла

Блок предохранителей в салоне

1. ЭБУ системы рулевого управления с усилителем
2. Центральный разъем
3. ЭБУ многорежимной механической коробки передач
4. Реле стеклоподъемника
5. LHD. До февраля 2012 года …… : Реле задних фонарей. С февраля 2012 года и далее . : Реле задних противотуманных фонарей.
6. ЭБУ управления дверью с приемником
7. Релейный блок 1
8. Усилитель A/C
9. LHD: Реле противотуманных фар
10. LHD: Реле ходовых огней
11. Блок предохранителей
12. Центр сборки датчика подушки безопасности
13. RHD: Блок реле № 2
14. RHD. До февраля 2012 года …… : Реле зажигания (IG) С февраля 2012 года и далее …… : Реле стеклоподъемника
15. RHD. До февраля 2012 года …… : Реле стеклоподъемника С февраля 2012 : Реле задних противотуманных фонарей

Блок предохранителей расположен за рулевым колесом.

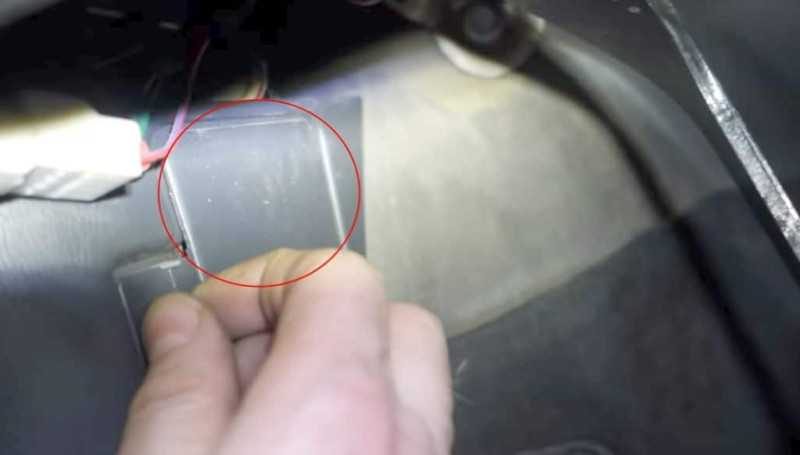

С помощью крестообразной отвертки открутите винты на крышке прибора. Если замок рулевого колеса открыт, отключите его.

Открутите нижний винт тахометра, поднимите и потяните вверх тахометр.

Потяните крышку прибора вперед, поднимите и снимите крышку.

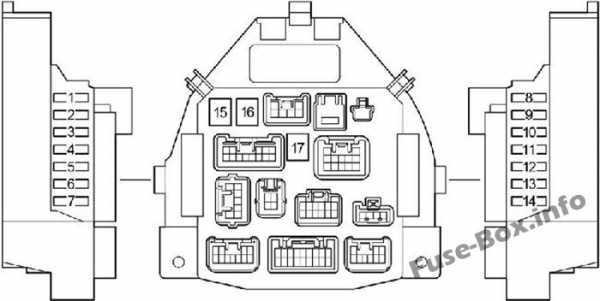

Схема блока предохранителей

Распределение предохранителей в салоне

№	Имя	Сила тока	Контур
1	Остановить	10	Стоп-сигнал, верхний стоп-сигнал, антиблокировочная тормозная система, многорежимная механическая коробка передач
2	Д / Л	25	Система блокировки дверей с электроприводом, беспроводная система дистанционного управления
3	Delf	20	Заднее стекло с подогревом
4	Обложка	7,5	Система дневных ходовых огней, задние фонари, подсветка номерного знака, габаритные огни, регулировка уровня света фар, подсветка приборной панели
5	OBD	7,5	Бортовая диагностическая система
6	OBD-B	7,5	Многорежимная механическая коробка передач, система дневных ходовых огней, контроль устойчивости автомобиля, датчики и приборы, задние противотуманные фары
7	–	–	–
8	ECU-IG	7,5	Антиблокировочная тормозная система, контроль устойчивости автомобиля, электроусилитель руля, электрический вентилятор охлаждения
9	Резервные копии	10	Фонари заднего хода, система блокировки дверей с электроприводом, беспроводная система дистанционного управления, электрические стеклоподъемники, обогрев заднего стекла, тахометр, система кондиционирования воздуха, система отопления
10	WIP	20	Стеклоочиститель и омыватель ветрового стекла, стеклоочиститель и омыватель заднего стекла
11	ACC	15	Розетка питания, аудиосистема
12	IG1	7,5	Очиститель и омыватель ветрового стекла, очиститель и омыватель заднего стекла, антиблокировочная тормозная система, электроусилитель руля, электрический вентилятор охлаждения, фонари заднего хода, электрические замки дверей, беспроводной пульт дистанционного управления, электрические стеклоподъемники, обогреватель заднего стекла, тахометр, система кондиционирования воздуха, система отопления
13	IG2	15	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, датчики и приборы, система дневных ходовых огней, многорежимная механическая коробка передач
14	A / C	7,5	Система кондиционирования воздуха, электрический нагреватель
15	AM1	40	Предохранители “ACC”, “WIP”, “ECU-IG”, “BACK UP”
16	PWR	30	Электрические стеклоподъемники
17	HTR	40	Система отопления, кондиционирования воздуха, предохранитель “A/C”

№	Реле
R1	Вложение (ACC)
R2	Нагреватель (HTR)
R3	Обогрев заднего стекла (DEF)
R4	LHD: зажигание (IG)

Где находится реле бензонасоса toyota opa

Рекламные ссылки. Показывается только незарегистрированным пользователям

Всем доброго времени суток. Сегодня двигатель заглох на ходу, попробовал завести — не заводится. Начал копать — выяснил не фурычит топливный насос. При включении зажигания не жужжит даже, кроме того уровень топлива показывает сейчас ноль (бенз в баке есть), при этом не горит лампочка низкого уровня топлива. Такое впечатление, что питание на разъем на баке не поступает вообще. Поменял насос, поставил старый, когда я снимал его он был рабочий (менял фильтр 2 года назад, на всякий пожарный заменил насос) — эффекта нет. Предохранители EFI все целые. думал реле топливного насоса. Попробовал поменять местами с другими реле (одинаковый заводской номерномер) — бесполезняк. Все остальное электричество в машине функционирует. Может кто-то сталкивался? Помогите советом, где ещё копать?

_________________ 01.2002, ZZV50, 1ZZ-FE, 130т.км., Toyota SN/GF-5 5w20 , БК Multitronics T-750Шины лето — Nokian Hakka V 205/60R16,Шины зима — Nokian Hakkapeliitta 5 205/60R16

_________________TOYOTA VISTA ARDEO, 1999 г., 1ZZ-FE, ZZV50G, перламутр (жемчужная), 6мест,Р207АВ125/RUS- БЫЛА! СКУЧАЮ!TOYOTA PRIUS, 2008 г.р., -СЕЙЧАС!Всем сердцем с Юго-Востоком.

_________________ 01.2002, ZZV50, 1ZZ-FE, 130т.км., Toyota SN/GF-5 5w20 , БК Multitronics T-750Шины лето — Nokian Hakka V 205/60R16,Шины зима — Nokian Hakkapeliitta 5 205/60R16

_________________TOYOTA VISTA ARDEO, 1999 г., 1ZZ-FE, ZZV50G, перламутр (жемчужная), 6мест,Р207АВ125/RUS- БЫЛА! СКУЧАЮ!TOYOTA PRIUS, 2008 г.р., -СЕЙЧАС!Всем сердцем с Юго-Востоком.

_________________ 01.2002, ZZV50, 1ZZ-FE, 130т.км., Toyota SN/GF-5 5w20 , БК Multitronics T-750Шины лето — Nokian Hakka V 205/60R16,Шины зима — Nokian Hakkapeliitta 5 205/60R16

_________________TOYOTA VISTA ARDEO, 1999 г., 1ZZ-FE, ZZV50G, перламутр (жемчужная), 6мест,Р207АВ125/RUS- БЫЛА! СКУЧАЮ!TOYOTA PRIUS, 2008 г.р., -СЕЙЧАС!Всем сердцем с Юго-Востоком.

_________________ 01.2002, ZZV50, 1ZZ-FE, 130т.км., Toyota SN/GF-5 5w20 , БК Multitronics T-750Шины лето — Nokian Hakka V 205/60R16,Шины зима — Nokian Hakkapeliitta 5 205/60R16

NoahVoxyEsquire. Электрика ⇒ Расположение предохранителей NoahVoxy ZRR70/75

Сообщение RAZIEL » 03 мар 2015, 15:20

Из мануала взял семы расположения предохранителей и постарался по возможности правильно перевести (с помощью интеренета и переводчика)

Не стал писать например здесь Схема расположения предохранителей по тому что затеряется (зарастёт другими страницами) со временем.

Добавляйте закладку или качайте doc-файл

,распечатывайте и в бардачек.

Если есть ошибки -подсказывайте. Там где есть знаки вопроса-это сомнения ..

Сообщение johny-170 » 03 мар 2015, 17:43

RAZIEL, чуть позже перепроверю, и переиграю по темам и названию.

Добавлено спустя 10 минут: LIFT-UP – лифтованное индвалидное кресло. Это которое стоит в среднем ряду слева, и выезжает-заезжает на электроприводах. WELLCAB – электропривод задней аппарели на микроавтобусах для перевозки индвалидов на колясках.

Сообщение RAZIEL » 03 мар 2015, 17:53

Сообщение RAZIEL » 05 мар 2015, 06:42

Сообщение alpachin » 05 мар 2015, 07:17

Сообщение RAZIEL » 05 мар 2015, 07:53

alpachin, Ну это чисто моя не внимательность при печатании

Добавлено спустя 1 минуту 40 секунд: Исправил..

Сообщение bsega » 15 ноя 2015, 18:07

Сообщение RAZIEL » 15 ноя 2015, 19:09

Сообщение bsega » 15 ноя 2015, 19:24

Сообщение alpachin » 15 ноя 2015, 20:06

Сообщение johny-170 » 16 ноя 2015, 15:55

Сообщение bsega » 16 ноя 2015, 16:41

Сообщение RAZIEL » 16 ноя 2015, 17:18

bsega, Хорошо что я в чем то помог, но можно обращаться к johny-170, он более грамотный в этой машине , подскажет более точно по многим моментам .

Добавлено спустя 11 минут 44 секунды: И кстати ответил сегодня в пути только по тому что увидел номер своего региона 8950. Обычно на незнакомые номера не отвечаю, но учитывая что номер указан в подписи её же сейчас и изменил ; Лучше сначала отправить смс или предупредить в ЛС. ТО банки звонят, то с работы

голоса

Рейтинг статьи

Подробное руководство по замене блока предохранителей автомобиля Mazda 3

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

Алый автомобиль Mazda 3

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

Подкапотный отсек

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.

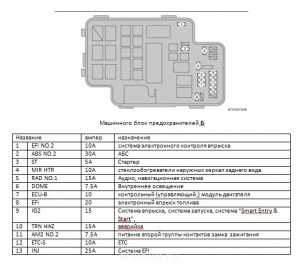

5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Рекомендации по эксплуатации

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.
