Предохранители ниссан примера и блоки реле с описанием схем и фотографиями ремонт авто

Распространенные причины и признаки неисправностей предохранителей, как к ним добраться и как их заменить

На Nissan Primera P11 используются флажковые низкопрофильные перемычки, состоящие из полупрозрачного пластикового корпуса с проволочной спиралью внутри и 2 контактов.

Основными причинами перегорания плавких вставок являются:

• нарушение изоляции проводов и конденсат, становящиеся причиной короткого замыкания;
• окисление и ослабевание контактов;
• подключение дополнительного оборудования большой мощности, не соответствующей номиналу перемычки;
• повышение напряжения в бортовой сети;
• увеличение сопротивления из-за укорачивания проводников;
• применение восстановленных или контрафактных плавких вставок;
• несоблюдение регламента ремонта и сроков обслуживания электрооборудования;
• повреждение корпусов установочных боксов с последующим попаданием внутрь воды.

Узнать о перегорании предохранителя можно по нескольким признакам:

• загоранию индикаторов неисправностей на приборной панели;
• отсутствию ответа электрооборудования на попытки включения;
• запаху горелой изоляции;
• искрению между контактами;
• появлению следов нагрева и копоти на корпусах плавких вставок.

Перед тем как приступить к замене сгоревшего предохранителя, нужно принять меры собственной безопасности:

1. Припарковать машину на ровной площадке.
2. Заглушить двигатель.
3. Включить стояночный тормоз.
4. Подложить противооткатные башмаки под колеса.
5. Обесточить бортовую сеть.
6. Отсоединить провода от клемм на аккумуляторе.

Затем найти по схеме перегоревшую перемычку и вскрыть крышки монтажных боксов.

Далее установить и устранить причины неисправности, а потом приступить к замене вставки:

1. Взять диэлектрические щипцы из гнезда в блоке.
2. Вытащить неисправную деталь.
3. Убедиться визуально в том, что она сгорела, или прозвонить ее мультиметром.
4. Установить на ее место новую подходящего номинала.
5. Завести мотор.
6. Проверить работоспособность отказавшего оборудования.
7. Поставить на место крышку.

Краткие рекомендации по техническому обслуживанию деталей

Чтобы содержать предохранители в порядке, достаточно периодически проверять их состояние, очищать контакты от окисления. Если плавкие вставки какого-либо номинала отсутствуют или заканчиваются, нужно докупить их в специальном магазине или автосервисе.

Предохранители ниссан примера и блоки реле с описанием схем и фотографиями

Рекомендации по техническому обслуживанию предохранителей Nissan Primera P12 После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости; Покупайте запасные части, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилерских центрах; Функциональность предохранителей проверяйте специальным оборудованием — мультиметром.

Средний ресурс эксплуатации предохранителей, реле — коммутаторов на Ниссан Примера Р12 составляет 55 — 60 тыс. Устал платить за штрафы? Выход есть!

Абсолютно легально статья Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны на левой передней части боковины и в подкапотном пространстве слева от аккумуляторной батареи. Большинство предохранителей установлено в монтажном блоке предохранителей в расположение предохранителей на ниссан примера р12, расположенном на передней части боковины кузова под пластиковой крышкой.

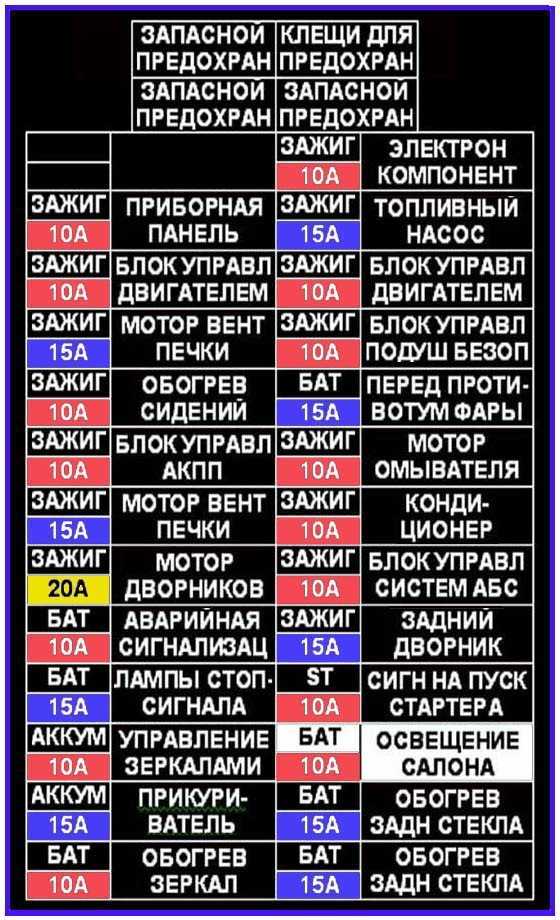

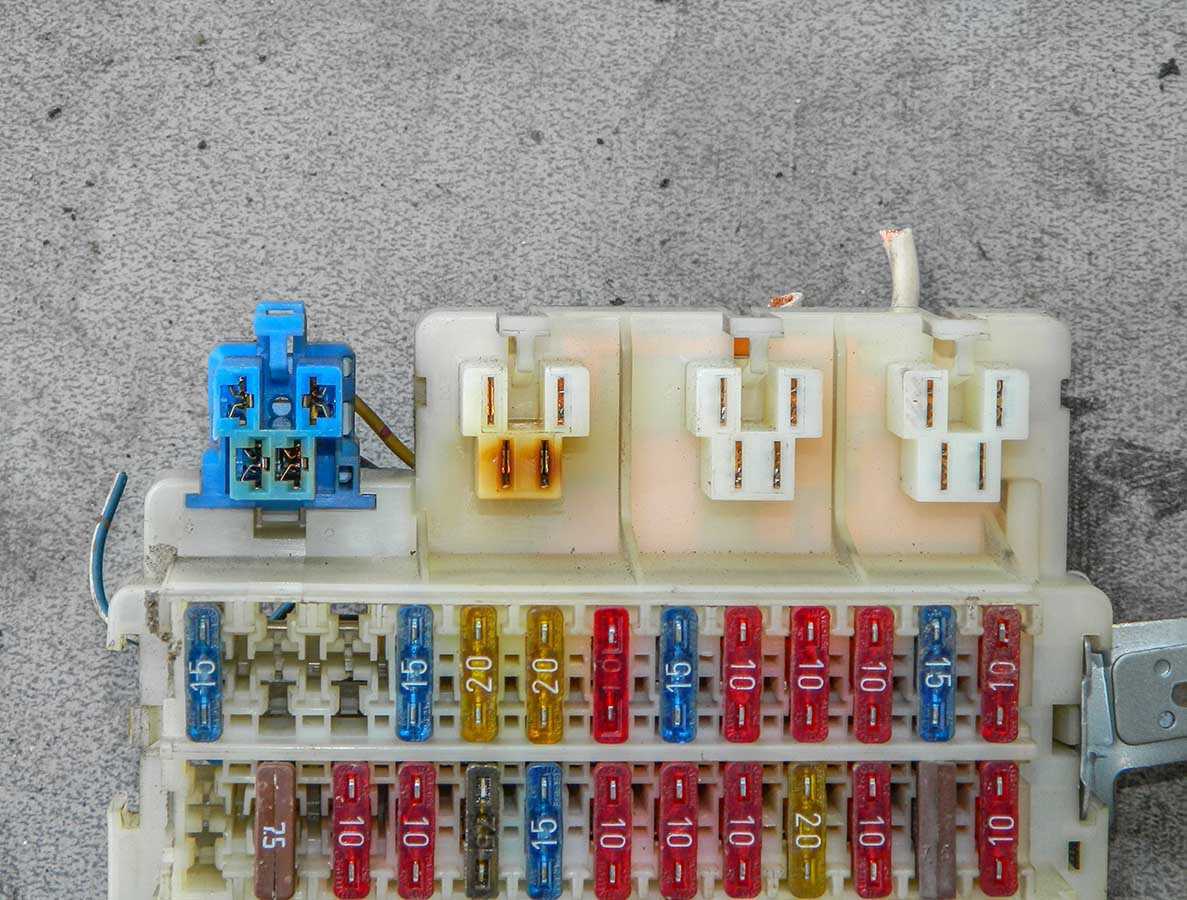

Цепи, защищаемые предохранителями номера предохранителей указаны на фото.

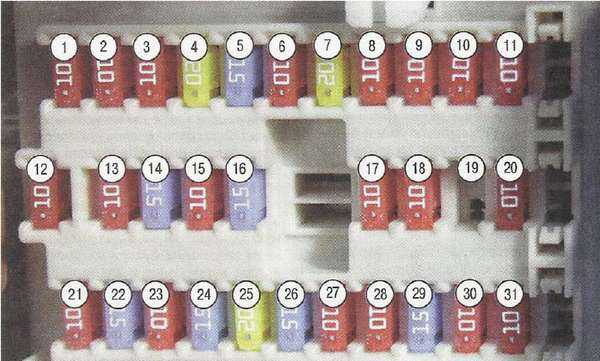

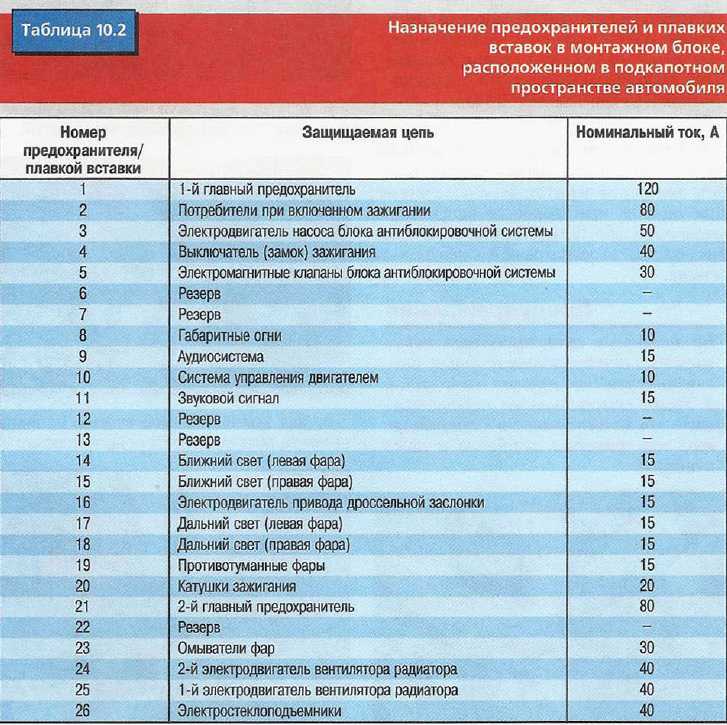

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на крышка монтажного блока снята. В табл. Номера предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве Замена предохранителей, плавких вставок и реле в монтажных блоках Вам потребуется отвертка с плоским лезвием.

Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

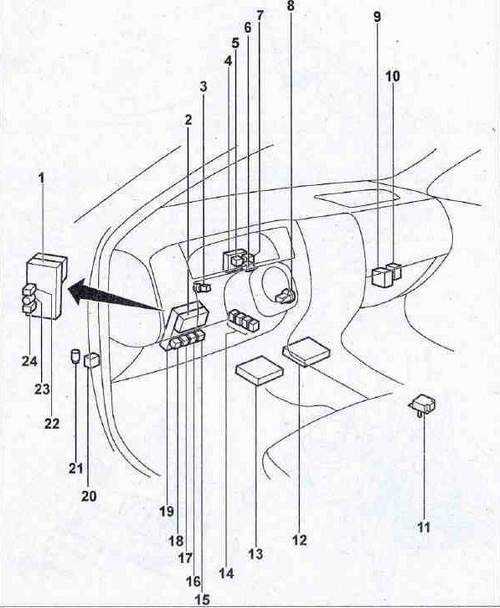

Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля: Расположение предохранителей на ниссан примера р12 реле на обратной стороне монтажного блока, находящегося в салоне автомобиля: Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните.

Для замены предохранителя зацепите его пинцетом Перегоревший предохранитель замените новым, соответствующего номинала.

Блок предохранителей и реле nissan primera

В обязательном порядке все цепи питания электрического оборудования на автомобилях Ниссан Примера Р11 и Р12 защищены при помощи электропредохранителей. Что же касается более мощных потребителей таких как наружное освещение, вентиляторы, то они защищаются при помощи реле. Защитные элементы находятся в специальных монтажных отсеках.

Несмотря на свои малые размеры предохранители играют очень важную роль и если какой-либо выходит из строя, то в некоторых случая становится невозможным функционирование всей системы. Предохранители спасут от возможного возгорания автомобиль, так как в случае короткого замыкания или превышения напряжения цепь будет разорвана и обесточена.

Где находится блок предохранителей?

1. Большая часть предохранителей находится в салонном монтажном отсеке закрытым пластиковой крышкой, а также под капотом рядом с АКБ.
2. Номера электропредохранителей в салонном отсеке.
3. Электропредохранители, находящиеся в монтажном отсеке, могут иметь несколько другое расположение или полностью отсутствовать в зависимости от года выпуска транспортного средства.
4. Номера электропредохранителей в моторном отсеке.

Инструкция по снятию и замене

Найти и заменить предохранитель дело несложно и по силам любому автолюбителю

Важно только внимательно прочитать предлагаемую нами инструкцию. Перед тем как перейти к изучению материала, посмотрите это видео

Подготовка

Пред тем, как перейти замену, внимательно изучите схему расположения электропредохранителей. Установите, в каком именно отсеке находится требуемый.

Для замены потребуется:

• отвертка;
• пинцет;
• набор новых предохранителей.

Шаги

Чтобы добраться до салонного отсека, нужно снять крышку. Устанавливается она плотно, поэтому может понадобиться приложить определенное усилие.

Реле, расположенные на лицевой стороне:

• обогрев заднего стекла;
• двигатель привода дроссельной заслонки;
• противотуманные фонари;
• стеклоподъемники.

Реле расположенные на обратной стороне:

• зажигание;
• добавочное оборудование;
• вентиляция, печь, кондиционер.

1. Для того, чтобы добраться до блока электропредохранителей, находящегося под капотом, нужно отжать фиксатор.
2. Снять крышку.
3. Смотрим схему и находим, где расположен предохранитель, отвечающий за оборудование, которое не функционирует.
4. После того, как он найден, можно переходить к его смене.
5. Для этого берем пинцет и извлекаем предохраняющий элемент из его посадочного места.
6. В комплекте с предохранителями находим аналогичный по номиналу. Чтобы проще было искать, нужно запомнить одно простое правило. Электроредохранители одного номинала окрашены одинаково. Ошибиться здесь трудно.
7. Устанавливаем новый.
8. Плавкая вставка меняется также просто. Нужно просто ее потянуть, пошатывая из стороны в сторону.
9. После того, как перегоревшая вставка извлечена, ставим новую аналогичную по амперажу.

Описание предохранителей : расположение, схемы, цена

Замена предохранителей на Nissan Primera P122

• Рекомендации по техническому обслуживанию предохранителей2.1

Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

ОбозначениеКакой за что отвечает / что обеспечивает

K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / амперажЗа что отвечает (с описанием)

F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Признаки неисправности предохранителей на Ниссан Примера третьего поколения

• На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке;
• Силовые агрегаты не работают при подаче тока, активации режимов;
• Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой;
• В месте дислокации защитных модулей слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать;
• Покупка с последующей установкой не оригинальных запчастей;
• Нарушение технологии монтажа запасных деталей, комплектующих;
• Повреждение монтажного блока с защитными модулями;
• Короткое замыкание в электрической проводке;
• Повреждение изоляции кабелей;
• Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
• Ослабленные контакты клемм.

Снятие заднего монтажного блока под капотом

1. Под капотом

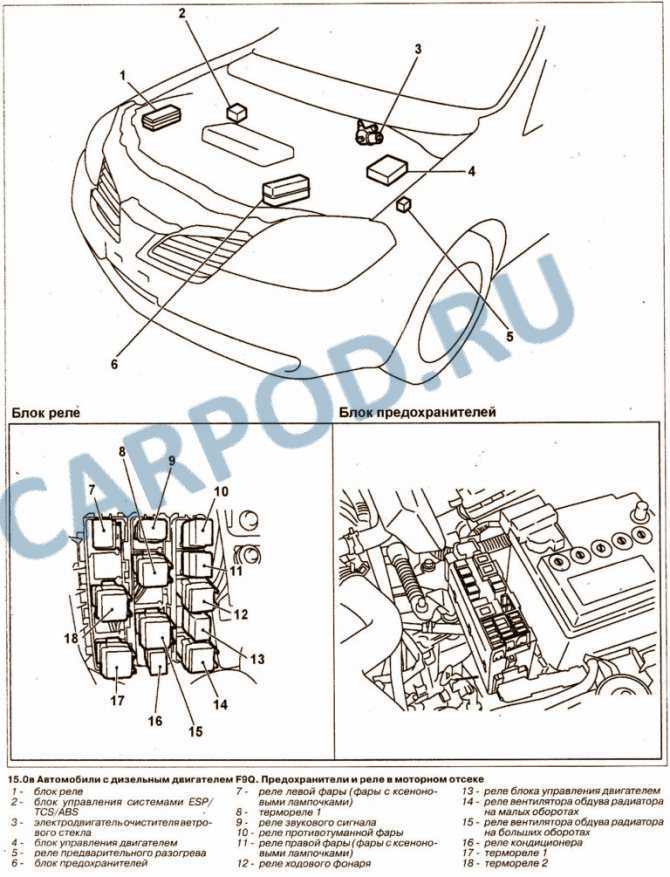

1 – расширительный бачок; 2 – правая опора подвески силового агрегата; 3 – гидроэлектронный модуль ABS; 4 – декоративный кожух двигателя; 5 – дроссельный узел; 6 – бачок главного тормозного цилиндра и гидропривода выключения сцепления; 7 – корпус воздушного фильтра; 8 – электронный блок управления двигателем;

Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник

Отожмите фиксатор заднего монтажного блока.

Приподнимите монтажный блок из корпуса и разверните блок для удобной работы с ним.

…и отсоедините колодку от монтажного блока.

Аналогично отсоедините вторую колодку проводов в передней части монтажного блока

отсоедините колодку проводов в левой части

и колодку проводов в задней части монтажного блока.

Отожмите отверткой фиксатор колодки жгута проводов

и отсоедините колодку от разъема монтажного блока

Установите блок предохранителей в порядке, обратном снятию.

На стенку монтажного блока реле и предо-хранителей, расположенного в моторном отсеке, нанесены обозначения предохраните¬лей и защищаемые ими цепи

Чтобы до него добраться, нужно снять воздухозаборник, открыть крышку и отключить колодки силовых проводов, чтобы добраться до самих предохранителей.

Маркировка элементов:

1. Турбодизель или турбина охлаждения воздуха.
2. При полном приводе – блок переключения трансмиссии.
3. Генератор.
4. Клаксон.
5. Рулевой усилитель, омыватели оптики (насос), ABS.
6. ABS, система курсовой стабилизации.
7. При дизельном ДВС – обогрев салона.
8. Повтор номера 7.
9. Повтор номера 7.
10. Запасной.
11. Вентилятор охладительной системы ДВС, зажигание.
12. Управление оборудованием салона.
13. Реле 3 – клаксон.
14. 4 – вентилятор охладительной системы ДВС.
15. 5 – омыватели фар.

Инструкция по снятию и замене

Найти и заменить предохранитель дело несложно и по силам любому автолюбителю

Важно только внимательно прочитать предлагаемую нами инструкцию. Перед тем как перейти к изучению материала, посмотрите это видео

Подготовка

Пред тем, как перейти замену, внимательно изучите схему расположения электропредохранителей. Установите, в каком именно отсеке находится требуемый.

Инструменты

Для замены потребуется:

• отвертка;
• пинцет;
• набор новых предохранителей.

Пинцет для извлечения автомобильных электропредохранителей

Шаги

Чтобы добраться до салонного отсека, нужно снять крышку. Устанавливается она плотно, поэтому может понадобиться приложить определенное усилие.

Реле, расположенные на лицевой стороне:

• обогрев заднего стекла;
• двигатель привода дроссельной заслонки;
• противотуманные фонари;
• стеклоподъемники.

Реле расположенные на обратной стороне:

• зажигание;
• добавочное оборудование;
• вентиляция, печь, кондиционер.

1. Для того, чтобы добраться до блока электропредохранителей, находящегося под капотом, нужно отжать фиксатор.
2. Снять крышку.
3. Смотрим схему и находим, где расположен предохранитель, отвечающий за оборудование, которое не функционирует.
4. После того, как он найден, можно переходить к его смене.
5. Для этого берем пинцет и извлекаем предохраняющий элемент из его посадочного места.
6. В комплекте с предохранителями находим аналогичный по номиналу. Чтобы проще было искать, нужно запомнить одно простое правило. Электроредохранители одного номинала окрашены одинаково. Ошибиться здесь трудно.
7. Устанавливаем новый.
8. Плавкая вставка меняется также просто. Нужно просто ее потянуть, пошатывая из стороны в сторону.
9. После того, как перегоревшая вставка извлечена, ставим новую аналогичную по амперажу.

В моторном отсеке находятся реле, отвечающие за следующие потребители:

• противотуманные фары;
• вентиляторы;
• вспомогательное оборудование;
• магнитная муфта компрессора кондиционера;
• включения «Р» и «N» режимов АКПП;
• ближний свет;
• звуковой сигала.

Блок, находящийся в моторном отделении

1. Чтобы получить доступ к блоку, в котором находятся реле, находящегося под капотом, нужно отжать фиксатор.
2. Снять крышку.
3. Чтобы заменить реле, отвечающие за вентиляторы, нужно отжать пару фиксаторов.
4. Пошатывая, потянуть реле вверх.
5. Извлекаем его.
6. Ставим новое.
7. Когда станет на свое место, должен послышаться характерный щелчок.
8. Чтобы заменить элемент, отвечающий за звуковой сигнал, нужно нажать на защелку внизу колодки.
9. Извлекаем реле.
10. Ставим новое, должен послышаться щелчок.
11. Меняя элемент отвечающий за вентиляторы отжимаем фиксаторы.
12. Извлекаем заменяемый элемент.
13. Ставим новый. То, что он стал на свое место, просигнализирует характерный щелчок.
14. Другие меняются так же как вышеописанные.

.3 Предохранители — общая информация

Предохранители — общая информация

Защита электрических контуров автомобиля обеспечивается применением комбинации предохранителей, прерывателей цепи и плавких вставок. Сгоревший предохранитель легко отличить от исправного путем осмотра его прозрачного пластмассового корпуса. Внимательно осмотрите предохранитель на предмет выявления его перегорания.

При замене предохранителей следите за соответствием сменного старому по типу

Рассчитанные на различную силу тока предохранители могут внешне выглядеть идентичными, поэтому особое внимание следует уделять маркировке. Замена сгоревшего предохранителя на рассчитанный на меньшую — а особенно большую — силу тока является нежелательной

Если замененный предохранитель немедленно перегорает, не разумно продолжать его замену. Прежде следует выявить и устранить причину его выбивания. В большинстве случаев таковой оказывается короткое замыкание электропроводки контура, вызванное обрывом или повреждением изоляции провода.

Таблица электроцепей, оснащенных предохранительными устройствами на модели ваз 2110

№ предохранителя	Сила тока, в амперах	Защищаемая электроцепь
Цепь лампочек, освещающих регистрационный знак, лампочек, освещающих приборную панель, лампочек освещения габаритов, освещения багажного отсека и освещающих габариты левой части авто.
7,5	Цепь лампочки ближнего освещения левой стороны
Цепь лампочки дальнего освещения левой стороны
Цепь лампочки противотуманного освещения левой стороны
Цепь электродвигателей стеклоподъемника обоих сторон машины
Цепь лампочки-переноски
Цепь электрического двигателя системы обдува мотора, цепь подачи звукового сигнала
Цепь узла подогрева заднего ветровика.
Цепь рециркуляционного клапанного узла. Цепь узла очистки и омывания лобовика и фар, корпус реле, включающего обогрев заднего ветровика
Зарезервированное предохранительное устройство
Цепь лампочек габаритов освещения правой части
7,5	Цепь лампочки ближнего освещения правой стороны
Цепь лампочки дальнего освещения правой стороны и контрольной лампочки дальнего освещения.
Цепь левой лампочки противотуманного освещения
Цепь электрического обогрева кресел и блокирования замка багажного отсека
Цепь реле-прерывателя поворотников и аварийки. Цепь лампочки контроля аварийки
7,5	Цепь лампочки, освещающей салон, лампочки персонального света, лампочки подсветки ключа зажигания и стоп-сигнала, указателя времени или маршрутного компьютерного устройства
Цепь лампочки, освещающей бардачок и цепи отопления и системы прикуривания.
Цепь, блокирующая дверные запорные узлы. Цепь управления реле, контролирующим лампочек стоп-сигналов и габаритных огней. Цепь поворотников и их контрольных лампочек, цепь лампочек движения назад, возбуждающей обмотки генерирующей системы, цепь блока контрольной системы автомобиля, приборной системы, часов или маршрутного компьютерного устройства.
7,5	Цепь лампочек задних огней противотуманного освещения

Реле Ниссан Примера Где Находятся

Nissan Primera

Доступный в 3 поколениях с автомобилями, фургонами и подъемниками. 1-е поколение. p10, выполнено в 1990, 1991, 1992, 1993, 1994, 1995 годах. 2-е. p11, в 1996, 1997, 1998, 1999, 2000 годах. Третье. p12, в 2001, 2002, 2003, 2004, 2005, 2006 годах. и 2007. Мы представим информацию, описывающую блоки предохранителей и реле Nissan на примерах p11 и p12 (2-го и 3-го поколения), фотографии, схемы и назначение деталей

Обратите особое внимание на предохранители прикуривателя

Компоновка электрических блоков, предохранителей и реле

1. Блок предохранителей;
2. реле переключения;
3. выключатель стоп-сигнала;
4. защитное устройство
5. реле громкоговорителя;
6. реле омывателя фар;
7. реле громкоговорителя;
8. противоугонная система (иммобилайзер);
9. корректор фар;
10. реле кодовой лампы;
11. блок управления подушками безопасности;
12. блок управления АКПП;
13. блок управления двигателем;
14. реле кондиционера;
15. реле топливного насоса;
16. реле тумана;
17. реле стеклоподъемника;
18. реле размораживания заднего стекла;
19. кронштейн блока предохранителей;
20. сигнальное реле;
21. реле переключения;
22. учет реле зажигания;
23. реле переключения;
24. вентилятор реле вентилятора

Сверху вниз, слева направо.

1. Двигатель вентилятора
2. Konyuk
3. Приборная доска
4. INJ (система впрыска)
5. Электрические компоненты / Внутренняя лампа
6. Двигатель вентилятора
7. Поворотники
8. Топливный насос
9. подушки безопасности
10. Датчик кислорода и холостого хода
11. Датчик скорости
12. Размораживание задних стекол (если есть)
13. Приборная панель электрических компонентов
14. Более легкий
15. Abs
16. Сигнал стартера
17. Задняя щетка
18. Противотуманные фары
19. Зеркала
20. Стоп сигналы
21. Кисти
22. Дополнительная розетка
23. Аудио система
24. Автоматическая коробка передач
25. сигнализация

READ Не Работает Печка Volvo S40

НАДЕЖНАЯ ЦЕЛЬ В КЛАССИЧЕСКОЙ УСТАНОВКЕ NISSAN ALMERA

Предохранитель отвечает за 3-й предохранитель прикуривателя в верхнем среднем ряду на 15А.

Таблица. схема

Таблица обозначений

Предохранитель отвечает за прикуриватель 2-го предохранителя в верхнем ряду на 15А. Фигура окружена красноватым цветом.

1. блок предохранителей под крышкой;
2. Блок управления прессом;
3. блок реле;
4. электродвигатель для калькулятора лобового стекла;
5. реле подогрева дизельных автомобилей;
6. реле левой фары;
7. эстафета;
8. реле вентилятора радиатора;
9. реле блока управления двигателем;
10. вспомогательное реле;
11. реле 1 вентилятор вентилятора;
12. реле радиатора вентилятора 4,5;
13. нейтральное реле;
14. реле кондиционера;
15. реле стеклоочистителя заднего стекла;
16. реле правой фары;
17. стеклоомыватель

Пример фото релейного блока.

Количество деталей и их назначение могут отличаться от представленных. Записанная дорожка будет применена к обложке.

Схема фото

Схема фото

свиноматка & Реле для Mitsubishi Carisma

Перевод обозначений на русский язык

• опасность это беспокойство
• рог. звуковой сигнал
• alt s. сигнал возбуждения обмотки генератора
• хвост. задние размеры
• абс сол. абс соленоид
• ign sw. во время зажигания
• abs mtr. двигатель abs
• батарея. батарея
• фара дальнего света. правая фара
• лампа h / lh. левая фара
• аудио радио
• eng cont. блок управления двигателем
• катушка зажигания. катушка зажигания
• двигатель дроссельной заслонки. привод дроссельной заслонки
• Инжик это что-то о инжекторе
• справа. скрытый ксенон
• спрятал левый ксенон слева
• rr defog. задние противотуманные фонари
• вентилятор радиатора 1,3,5,3. радиатор пропеллера 1,2,4,3
• главная. базовая до хз где
• окно силы. окна электронной почты

READ Замена суппорта Nissan х Trail т31

Он расположен на панели устройства за защитной крышкой, на обратной стороне будет использоваться схема сгорания с расшифровкой деталей.

Источник

Надежная цель в классической установке nissan almera

Предохранитель отвечает за 3-й предохранитель прикуривателя в верхнем среднем ряду на 15А.

Таблица. схема

Таблица обозначений

Предохранитель отвечает за прикуриватель 2-го предохранителя в верхнем ряду на 15А. Фигура окружена красноватым цветом.

1. блок предохранителей под крышкой;
2. Блок управления прессом;
3. блок реле;
4. электродвигатель для калькулятора лобового стекла;
5. реле подогрева дизельных автомобилей;
6. реле левой фары;
7. эстафета;
8. реле вентилятора радиатора;
9. реле блока управления двигателем;
10. вспомогательное реле;
11. реле 1 вентилятор вентилятора;
12. реле радиатора вентилятора 4,5;
13. нейтральное реле;
14. реле кондиционера;
15. реле стеклоочистителя заднего стекла;
16. реле правой фары;
17. стеклоомыватель

Пример фото релейного блока.

Количество деталей и их назначение могут отличаться от представленных. Записанная дорожка будет применена к обложке.

Схема фото

Схема фото

Описание предохранителей : расположение, схемы, цена

Замена предохранителей на Nissan Primera P122

• Рекомендации по техническому обслуживанию предохранителей2.1

Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

ОбозначениеКакой за что отвечает / что обеспечивает

K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / амперажЗа что отвечает (с описанием)

F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Признаки неисправности предохранителей на Ниссан Примера третьего поколения

• На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке;
• Силовые агрегаты не работают при подаче тока, активации режимов;
• Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой;
• В месте дислокации защитных модулей слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать;
• Покупка с последующей установкой не оригинальных запчастей;
• Нарушение технологии монтажа запасных деталей, комплектующих;
• Повреждение монтажного блока с защитными модулями;
• Короткое замыкание в электрической проводке;
• Повреждение изоляции кабелей;
• Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
• Ослабленные контакты клемм.

В салоне

Он находится в панели приборов за защитной крышкой со стороны водителя.

Вариант 1

Фото — схема

1	10А Система пассивной безопасности
2	10А Дополнительное оборудование салона
3	10А Комбинация приборов
4	15А Насос стекло омывателя
5	10А Обогрев наружных зеркал
6	10А Электропривод зеркал, головное устройство аудиосистемы
7	10А Стоп-сигналы
8	10А Освещение салона
9	10А Блок управления электрооборудованием кузова
10	Резерв
11	10А Лампа габаритного огня правого заднего фонаря
12	10А Лампа габаритного огня левого заднего фонаря
13	10А Комбинация приборов
14	10А Дополнительное оборудование салона
15	15А Электродвигатель вентилятора системы охлаждения двигателя
16	10А Система отопления, кондиционирования и вентиляции
17	15А Электродвигатель вентилятора системы охлаждения двигателя
18	Резерв
19	15А Розетка для подключения дополнительного оборудования (прикуриватель)
20	Резерв

Назначение реле

• R1 — Электровентилятор отопителя
• R2 — Дополнительное оборудование
• R3 — Реле (нет данных)
• R4 — Обогрев наружных зеркал
• R5 — Иммобилизатор

Вариант 2

Фото — схема

Обозначение

1. 10A Аудио система, привод зеркал Audio-Acc, питание моторов поворотных зеркал, питание NATS(с чип-ключем)
2. 10A Обогреватель заднего стекла и боковых зеркал
3. 15A Мотор омывателя переднего и заднего стекла
4. 10A Приборная панель
5. 10A Электроника
6. 10A Модуль подушек безопасности
7. 10A Электроника
8. —
9. 10A Освещение салона и багажника
10. —
11. —
12. 10A Стоп-лампы
13. 10A Passive Entry (Для систем с Чип-ключом)
14. 10A Электроника
15. 15A Розетка — прикуриватель
16. 10A Подогрев сидений
17. 15A Розетка — консоль, багажник
18. 15A Вентилятор отопителя / кондиционера
19. 10A Кондиционер
20. 15A Вентилятор отопителя / кондиционера

Современные авто хороши достаточно простым доступом к этим элементам. К тому же схема предохранителей Ниссан Кашкай указана прямо на крышке блока, что упрощает работу с элементами. Поэтому ниже будет описано – какой предохранитель за что отвечает. Салонный набор находится слева внизу торпеды и открывается просто движением пальцев.

Далее назначение каждого из предохранителей в порядке схемы:

1. Аудиосистема, привод внешних зеркал.
2. Передняя розетка.
3. Запасной.
4. Система кондиционирования, обогрев салона.
5. Электропривод отопителя.
6. Повтор номера 5.
7. Доп.оборудование.
8. При МКПП – вариаторный датчик.
9. Аудио (-).
10. Стоп-сигналы.
11. Запасной.
12. контроль оборудованием.
13. Оборудование салона.
14. При наличии – розетка задняя.
15. Отопление зеркал.
16. Блок контроля оборудованием.
17. Оборудование.
18. Моторчик дворников лобового стекла.
19. Подушки безопасности.
20. Обогрев кресел.
21. Реле1 – доп.оборудование салона.
22. 2 – вентилятор отопления.
