Самостоятельная диагностика ЭБУ Opel Corsa
Многие водители считают, что заниматься проверкой работы блока управления двигателем должны только профессионалы. На самом деле, практически каждые “мозги” еще на заводе оснащаются встроенной системой самодиагностики. С ее помощью выявить какие-либо неисправности своими руками не составит труда даже неопытному водителю.
Блок управления двигателем представляет собой мини-компьютер, который должен выполнять специализированные задачи в реальном времени. Последние можно разделить на 3 категории:
- обработка сигналов, поступающих от датчиков;
- расчет воздействий для управления системами автомобиля;
- регулировка работы исполнительных механизмов.
Чтобы начать проверку состояния блока управления двигателем, нам понадобится подключиться к нему. Сделать это можно с помощью специального тестера или ноутбука. На последнем заранее должна быть установлена программа, предназначенная для чтения диагностических данных. Современные авто оснащаются различными моделями ЭБУ.
Диагностику ЭБУ своими руками мы будем проводить с помощью бесплатной программы KWP-D. Помимо утилиты, нам понадобится адаптер, поддерживающий протокол KWP2000. Начинаем диагностику с подключения адаптера. Один его конец вставляем в порт ЭБУ, а второй – в ноутбук. После этого включаем зажигание автомобиля и запускаем программу. На дисплее ноутбука должно появиться сообщение о том, что операция по проверке наличия ошибок в работе ЭБУ успешно началась. После этого мы увидим таблицу с наиболее важными параметрами работы машины.
Не стоит игнорировать и другие разделы таблицы. Информация в них не менее важная. Так, параметр UACC отвечает за состояние аккумулятора. Нормальные показатели для этого раздела находятся в пределах 14–14,5 В. Если напряжение вашего аккумулятора меньше – стоит тщательно проверить электрические цепи. Другой важный параметр – THR, который отвечает за положение дроссельной заслонки. При нормальной работе на холостом ходу датчик положения дросселя будет показывать 0 %. В противном случае стоит обратиться к специалисту.
Еще один важный показатель, который интересует всех водителей – это параметр QT, который отвечает за количество расхода топлива. На холостом ходу в разделе должны находиться цифры 0,6–0,9 л/час. Для более точной диагностики понадобится проверить напряжение в свечах зажигания автомобиля. Проверяя все эти показатели, водители очень часто игнорируют состояние коленвала при вращении, за который отвечает раздел LUMS_W. Если цифры в нем больше 4 об/с – это признак неравномерного воспламенения в цилиндрах. Также стоит проверить высоковольтные провода и свечи.
Схема предохранителей на Опеле Корса Д
Схемы, где указаны место расположения и назначение элементов, можно увидеть на обороте крышек установочных боксов.
Опель Корса Д 2006–2007 годов
На плате в моторном отсеке Opel Corsa D первых лет выпуска стоят предохранители, подключенные к цепям следующих электроприборов:
- обогревателя внешних зеркал;
- стартера;
- стеклоподъемников;
- климат-контроля;
- звукового сигнала;
- прикуривателя;
- АКПП или робота Easytronic;
- АБС;
- противотуманных фар;
- обогрева заднего стекла;
- крыльчатки охлаждения двигателя;
- бензонасоса;
- дальнего и ближнего света;
- подушки безопасности и т.д.
Здесь же есть несколько коммутаторов, включающих такие приборы:
- клаксон;
- муфту компрессора кондиционера;
- передние туманки;
- вентилятор охлаждения радиатора;
- обогрев фильтра;
- топливный насос;
- стартер и др.

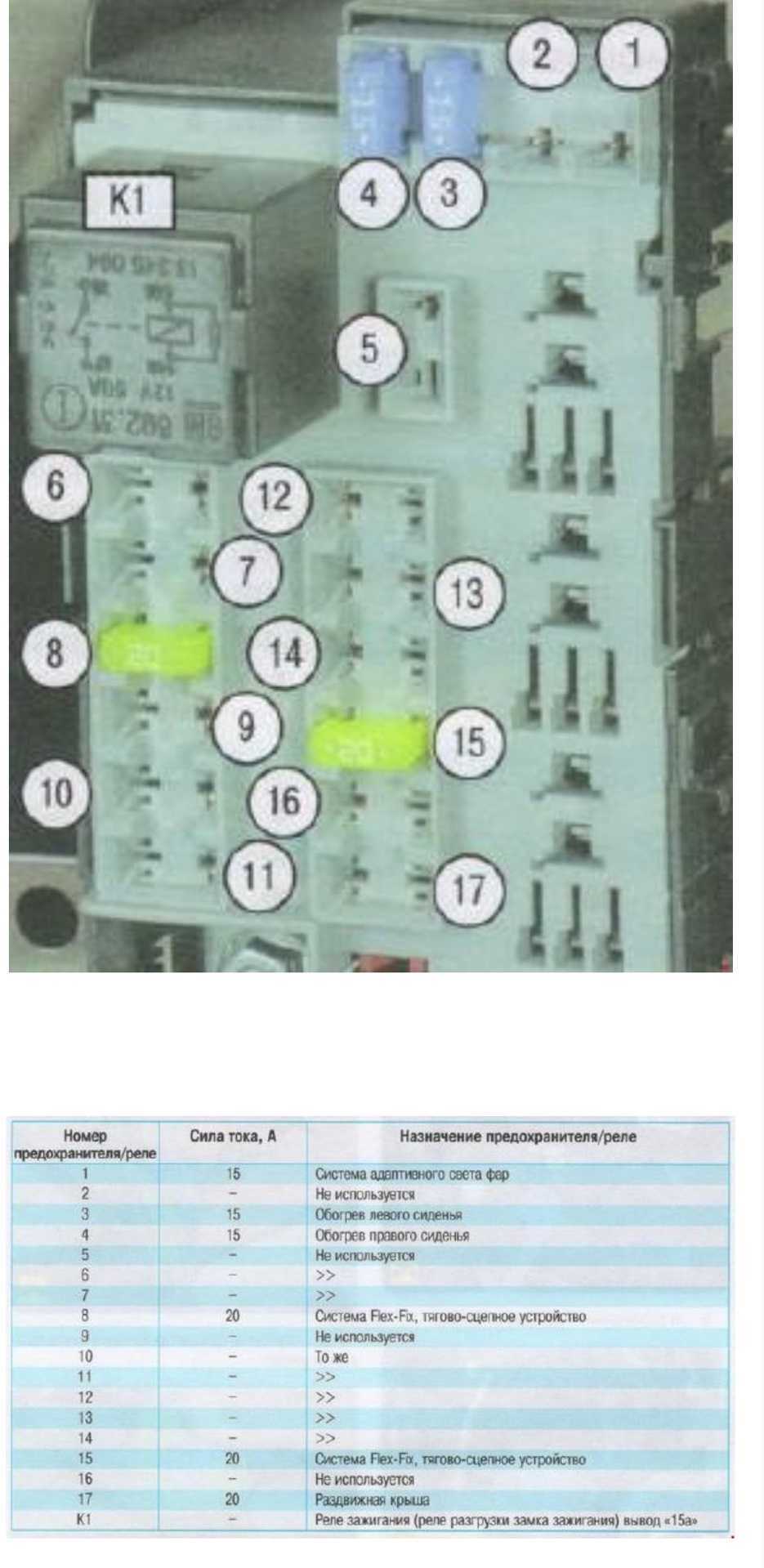

На плате багажного отделения можно найти предохранители, обеспечивающие защиту следующему электрооборудованию:
- раздвижной крыше;
- обогреву сидений;
- системе велокрепежа Flex Fix;
- тягово-сцепному устройству.
В салоне модуль перемычек содержит компоненты, подсоединенные к цепям питания таких электроприборов:
- парковочного ассистента;
- адаптивного освещения и поворотников;
- комплекта приборов и индикаторов;
- стоп-сигналов;
- обогрева руля;
- выключателя замка зажигания;
- омывателя ветрового стекла;
- плафона в салоне;
- электрического усилителя руля.
Силовые плавкие вставки под капотом относятся к таким системам автомобиля:
- оборудованию дизельных модификаций;
- ЭУР;
- основной и дополнительной печкам;
- багажному блоку предохранителей.
Опель Корса 2008 года
На автомобилях после 1-го рестайлинга схема защиты не изменилась. В некоторых комплектациях возможен монтаж дополнительных вставок для вновь установленного оборудования.
Автомобиль 2013 года
Модификации последних лет выпуска получили немногочисленные изменения в моторном модуле предохранителей.
Она выглядит так:
Блок в моторном отсеке.
Здесь можно найти перемычки, защищающие следующие цепи питания:
- антиблокировочной системы;
- подушек безопасности;
- обогрева заднего стекла;
- корректора фар;
- автоматической КПП;
- муфты компрессора.
На свободные места могут устанавливаться предохранители для дополнительных опций (например, реле зарядки аккумулятора от генератора).

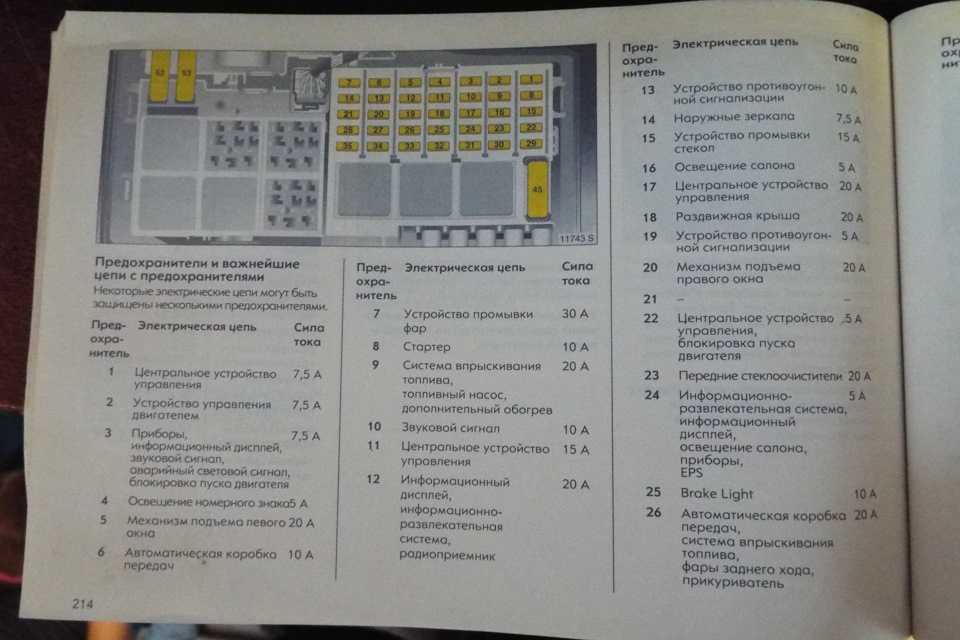

Блок в салоне
Данный блок расположен под панелью приборов, за защитной крышкой.
Схема
Назначение
| 1 | Резерв |
| 2 | 10А Приборы, информационный дисплей |
| 3 | 20А Радиоприемник |
| 4 | 7,5А Выключатель (замок) зажигания |
| 5 | 20А Стеклоочиститель ветровою стекла |
| 6 | 15А Центральный замок двери задка (багажника) |
| 7 | 20А Центральный замок боковых дверей |
| 8 | Резерв |
| 9 | 10А Освещение салона |
| 10 | 7,5А Рулевое управление с электрическим усилителем |
| 11 | 7,5А Блок управления наружным освещением, стоп-сигнал, переключатель сцепления |
| 12 | 7,5А ABS, стоп – сигнал |
| 13 | 3А Рулевое колесо с обогревом |
| 14 | 7,5А Задний держатель велосипеда, система парковки, датчик дождя, внутреннее зеркало, блок переключателей (на центральной консоли) |
Назначение и расположение предохранителей и реле Opel Corsa D
Предохранители и реле установлены в монтажных блоках, которые находятся в моторном отсеке, в салоне за блоком управления наружным освещением и багажнике автомобиля под облицовкой боковины с левой стороны.
ПРИМЕЧАНИЕ Монтажный блок, установленный в салоне автомобиля, интегрирован в центральный блок управления электрооборудованием автомобиля. Основной функцией центрального электронного блока является управление приборной панелью и различными электрическими компонентами автомобиля.
Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. цепи, которые защищает данный предохранитель или плавкая вставка.
ПРЕДУПРЕЖДЕНИЕ Не заменяйте предохранители другим предохранителями, рассчитанными на большую силу тока, или самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ В МОНТАЖНОМ БЛОКЕ САЛОНА
1. Для получения доступа к монтажному блоку расположенному в салоне, потяните за выступ в нише панели крепления блока управления наружным освещением..
1. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите два фиксатора.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ В ГЛАВНОМ МОНТАЖНОМ БЛОКЕ МОТОРНОГО ОТСЕКА
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В БАГАЖНИКЕ
1. Для получения доступа к монтажному блоку предохранителей, находящемуся в багажнике, подцепите край обивки левой боковины через специальное отверстие.
3 Снимите крышку монтажного блока, преодолевая сопротивление фиксаторов.
ПРИМЕЧАНИЯ В специальных гнездах А крышки корпуса монтажного блока, расположенного в моторном отсеке, крепятся запасные предохранители и пинцет Б для извлечения предохранителей из монтажных блоков. На крышку нанесены схематично обозначения и нумерация предохранителей, плавких вставок и реле, установленных в данном монтажном блоке
Дополнительный блок реле
Находится в тыльной части подкапотного пространства.
Фото — схема
| 1 | Резерв |
| 2 | Резерв |
| 3 | Реле центрального замка — блокировка (дверь водителя) |
| 4 | Реле центрального замка — двойная блокировка |
| 5 | Реле центрального замка — разблокировка |
| 6 | Реле центрального замка — блокировка |
| 7 | Реле звукового сигнала противоугонной системы |
| 8 | Реле ламп подсветки номерного знака |
| 9 | Реле электродвигателя насоса омывателя заднего стекла |
| 10 | Реле электродвигателя очистителя лобового стекла — быстро |
| 11 | Реле звукового сигнала |
| 12 | Реле насоса омывателя лобового стекла |
| 13 | Реле электродвигателя очистителя лобового стекла — медленно/ прерывисто |
| 14 | Реле электродвигателя очистителя заднего стекла |
| 15 | Реле указателя поворота — левый |
| 16 | Реле указателя поворота — правый |
Блок предохранителей и реле
С обратной стороны защитной крышки вы найдете актуальную схему Вашего блока.
Схема
Описание
| R1 | Реле электродвигателя вентилятора системы охлаждения |
| R2 | Реле электродвигателя вентилятора системы охлаждения |
| R3 | Реле электродвигателя вентилятора системы охлаждения |
| R4 | Реле электромагнитной муфты компрессора кондиционера |
| R5 | Реле электродвигателя вентилятора системы охлаждения |
| R6 | — |
| R7 | Реле системы управления двигателем |
| R8 | Преобразователь сигнала датчика частоты вращения левого колеса – без ABS (кроме секвентальной МКПП) |
| R9 | Преобразователь сигнала датчика частоты вращения правого колеса — без ABS (c секвентальной МКПП) |
| R10 | Реле топливного насоса — бензин |
| R11 | Реле обогревателя заднего стекла |
| R12 | Реле насоса омывателя фар |
| R13 | Реле вспомогательных цепей зажигания |
| R14 | Реле стартера |
| R15 | Реле основных цепей зажигания |
| R16 | Реле задних противотуманных фонарей |
| R17 | Реле противотуманных фар |
| R18 | Реле габаритов — прав. |
| R19 | Реле дальнего света фар |
| R20 | Реле габаритов — лев. |
| R21 | Реле ближнего светофор |
| F1 | 7,5A Многофункциональный блок управления |
| F2 | 7,5А Управление двигателем |
| 3 | 7,5A Многофункциональный дисплей, аварийная сигнализация, звуковой сигнал, иммобилайзер, комбинация приборов |
| 4 | 5А Лампа подсветки номерного знака |
| 5 | 20A Электропривод стеклоподъемников |
| 6 | 10A Автоматическая коробка передач |
| 7 | 30A Омыватели фар |
| 8 | 10A Стартер |
| 9 | 20A Дополнительный отопитель, система управления двигателем, реле топливного насоса |
| 10 | 10A Звуковой сигнал |
| 11 | 15A Многофункциональный блок управления |
| 12 | 20A Аудиосистема, многофункциональный дисплей |
| 13 | 10A Противоугонная система |
| 14 | 7,5A Электропривод зеркал заднего вида |
| 15 | 10A Омыватели лобового стекла |
| 16 | 5А Лампы освещения салона |
| 17 | 20A Многофункциональный блок управления |
| 18 | 20A Люк |
| 19 | 5А Противоугонная система |
| 20 | 20А Электропривод стеклоподъемников |
| 21 | Резерв |
| 22 | 5А Многофункциональный блок управления |
| 23 | 20A Очиститель лобового стекла |
| 24 | 5А Иммобилайзер, комбинация приборов, лампы освещения салона, рулевое управление с усилителем, многофункциональный дисплей |
| 25 | 5/10A Стоп-сигналы |
| 26 | 20/25A Предохранитель прикуривателя |
| 27 | 15А Подогреватель сидений |
| 28 | 15А Подогреватель сидений |
| 29 | 20A Омыватели лобового стекла |
| 30 | 15A Система управления двигателем — бензин |
| 31 | 15А Система кондиционирования |
| 32 | 5А Антиблокировочная система тормозов (ABS), обогреватель заднего стекла |
| 33 | 7,5/15А Модуль управления двигателем |
| 34 | 30A Подогреватель топлива (дизель) |
| 35 | 5А Аудиосистема, электропривод стеклоподъемников, люк |
| 36 | 10A Левая фара — ближний свет |
| 37 | 10A Правая фара-ближний свет |
| 38 | 5А Лампы переднего левого габарита /заднего левого габарита |
| 39 | 5А Лампы переднего правого габарита /заднего правого габарита |
| 40 | 10А Стоп сигналы |
| 41 | 15A Противотуманные фары |
| 42 | 10А Задние противотуманные фонари |
| 43 | 10A Левая фара — дальний свет |
| 44 | 10A Правая фара-дальний свет |
| 45 | 30А Система кондиционирования |
| 46 | 20А Управление двигателем |
| 47 | 30A Обогреватель заднего стекла |
| 48 | 30А Стартер |
| 49 | 50А Усилитель рулевого управления |
| 50 | 40A Антиблокировочная система тормозов (ABS) |
| 51 | 60A Секвентальная механическая КПП — бензин |
| 52 | 30A Электродвигатель вентилятора системы охлаждения — бензин c кондиционером |
| 53 | 30A Электродвигатель вентилятора конденсатора кондиционера — бензин |
| 54 | 60A Коробка передач |
Назначение и расположение предохранителей и реле Opel Corsa D
Предохранители и реле установлены в монтажных блоках, которые находятся в моторном отсеке, в салоне за блоком управления наружным освещением и багажнике автомобиля под облицовкой боковины с левой стороны.
ПРИМЕЧАНИЕ Монтажный блок, установленный в салоне автомобиля, интегрирован в центральный блок управления электрооборудованием автомобиля. Основной функцией центрального электронного блока является управление приборной панелью и различными электрическими компонентами автомобиля.
Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. цепи, которые защищает данный предохранитель или плавкая вставка.
ПРЕДУПРЕЖДЕНИЕ Не заменяйте предохранители другим предохранителями, рассчитанными на большую силу тока, или самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ В МОНТАЖНОМ БЛОКЕ САЛОНА
1. Для получения доступа к монтажному блоку расположенному в салоне, потяните за выступ в нише панели крепления блока управления наружным освещением..
1. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите два фиксатора.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ В ГЛАВНОМ МОНТАЖНОМ БЛОКЕ МОТОРНОГО ОТСЕКА
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В БАГАЖНИКЕ
1. Для получения доступа к монтажному блоку предохранителей, находящемуся в багажнике, подцепите край обивки левой боковины через специальное отверстие.
3 Снимите крышку монтажного блока, преодолевая сопротивление фиксаторов.
ПРИМЕЧАНИЯ В специальных гнездах А крышки корпуса монтажного блока, расположенного в моторном отсеке, крепятся запасные предохранители и пинцет Б для извлечения предохранителей из монтажных блоков. На крышку нанесены схематично обозначения и нумерация предохранителей, плавких вставок и реле, установленных в данном монтажном блоке
Назначение и расположение предохранителей и реле Opel Corsa D
Предохранители и реле установлены в монтажных блоках, которые находятся в моторном отсеке, в салоне за блоком управления наружным освещением и багажнике автомобиля под облицовкой боковины с левой стороны.
ПРИМЕЧАНИЕ Монтажный блок, установленный в салоне автомобиля, интегрирован в центральный блок управления электрооборудованием автомобиля. Основной функцией центрального электронного блока является управление приборной панелью и различными электрическими компонентами автомобиля.
Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. цепи, которые защищает данный предохранитель или плавкая вставка.
ПРЕДУПРЕЖДЕНИЕ Не заменяйте предохранители другим предохранителями, рассчитанными на большую силу тока, или самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ В МОНТАЖНОМ БЛОКЕ САЛОНА
1. Для получения доступа к монтажному блоку расположенному в салоне, потяните за выступ в нише панели крепления блока управления наружным освещением..
1. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите два фиксатора.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ В ГЛАВНОМ МОНТАЖНОМ БЛОКЕ МОТОРНОГО ОТСЕКА
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В БАГАЖНИКЕ
1. Для получения доступа к монтажному блоку предохранителей, находящемуся в багажнике, подцепите край обивки левой боковины через специальное отверстие.
3 Снимите крышку монтажного блока, преодолевая сопротивление фиксаторов.
ПРИМЕЧАНИЯ В специальных гнездах А крышки корпуса монтажного блока, расположенного в моторном отсеке, крепятся запасные предохранители и пинцет Б для извлечения предохранителей из монтажных блоков. На крышку нанесены схематично обозначения и нумерация предохранителей, плавких вставок и реле, установленных в данном монтажном блоке

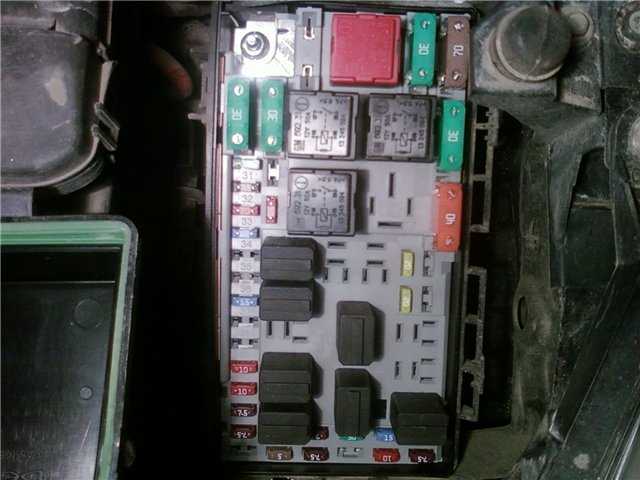

Блоки под капотом
Монтажный блок
Он находится с левой стороны рядом с аккумуляторной батарей и закрыт защитной крышкой, на обратной стороне которой находится актуальная схема.

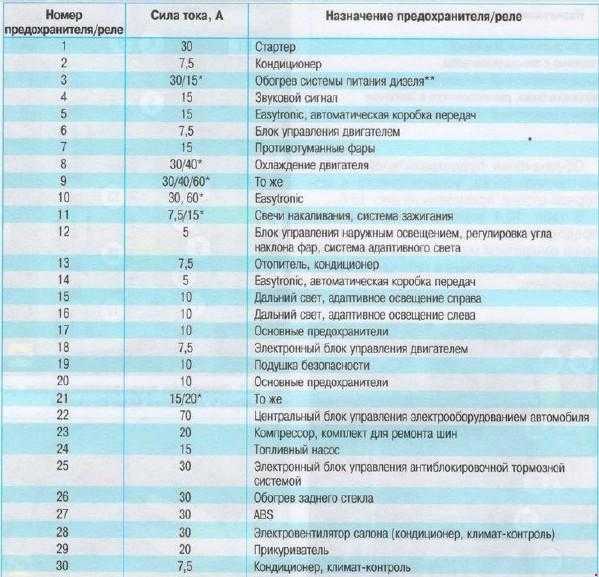

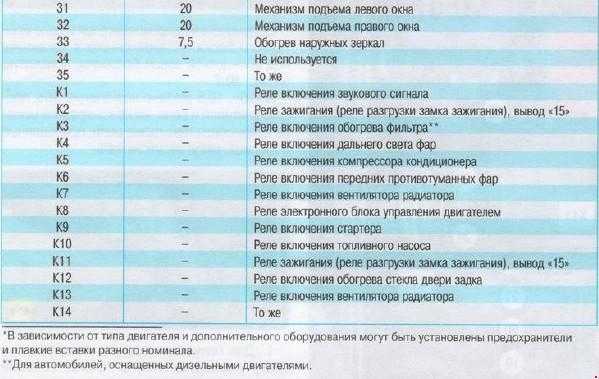

Вариант 1
Фото схема
Описание
| 1 | 30А Стартер |
| 2 | 7,5А Кондиционер |
| 3 | 15/30А Обогрев системы питания дизеля |
| 4 | 15А Звуковой сигнал |
| 5 | 15А Easytronic, автоматическая коробка передач |
| 6 | 7,5А Блок управления двигателем |
| 7 | 15А Противотуманные фары |
| 8 | 30/40А Охлаждение двигателя |
| 9 | 30/40/60А Охлаждение двигателя |
| 10 | 30/60А Easytronic, коробка передач |
| 11 | 7,5/15А Свечи накаливания, система зажигания |
| 12 | 5А Блок управления наружным освещением, регулировка угла наклона фар, система адаптивною света |
| 13 | 7,5А Отопитель, кондиционер |
| 14 | 5А Easytronic, автоматическая коробка передач |
| 15 | 10А Дальний свет, адаптивное освещение справа |
| 16 | 10А Дальний свет, адаптивное освещение слева |
| 17 | 10А Основные предохранители |
| 18 | 7,5А Электронный блок управления двигателем |
| 19 | 10А Подушка безопасности |
| 20 | 10А Основные предохранители |
| 21 | 15/20А Основные предохранители |
| 22 | 70А Центральный блок управления электрооборудованием автомобиля |
| 23 | 20А Компрессор, комплект для ремонта шин |
| 24 | 15А Топливный насос |
| 25 | 30А Электронный блок управления антиблокировочной тормозной системой |
| 26 | 30А Обогрев заднего стекла |
| 27 | 30А ABS |
| 28 | 30А Электровентилятор салона (кондиционер, климат-контроль) |
| 29 | 20А Предохранитель прикуривателя |
| 30 | 7,5А Кондиционер, климат контроль |
| 31 | 20А Механизм подъема левого окна |
| 32 | 20А Механизм подъема правого окна |
| 33 | 7,5А Обогрев наружных зеркал |
| 34 | Резерв |
| 35 | Резерв |
| К1 | Реле включения звукового сигнала |
| К2 | Реле зажигания (реле разгрузки замка зажигания), вывод «15» |
| КЗ | Реле включения обогрева фильтра |
| К4 | Реле включения дальнего света фар |
| К5 | Реле включения компрессора кондиционера |
| КB | Реле включения передних противотуманных фар |
| К7 | Реле включения вентилятора радиатора |
| К8 | Реле электронного блока управления двигателем |
| К9 | Реле включения стартера |
| К10 | Реле включения топливного насоса |
| К11 | Реле зажигания (реле разгрузки замка зажигания), вывод «15» |
| К12 | Реле включения обогрева стекла двери задка |
| К13 | Реле включения вентилятора радиатора |
| К14 | Реле включения вентилятора радиатора |
Вариант 2
Схема
Обозначение
| R1 | Реле обогрева заднего стекла |
| R2 | |
| R3 | |
| R4 | |
| R5 | |
| R6 | Реле управления двигателем (ЕС) |
| R7 | Реле сигнала |
| R8 | Реле стартера |
| R9 | Реле подогревателя топлива |
| R10 | Фара дальнего света |
| R11 | |
| R12 | Реле передних противотуманных фар |
| R13 | Реле сцепления компрессора кондиционера |
| R14 | Реле топливного насоса (FP) |
| 1 | 60А |
| 2 | 30А Подогрев заднего стекла |
| 4 | 30A ASM передача |
| 5 | 40A AC / Система обогрева |
| 8 | 60A Двигатель вентилятора системы охлаждения |
| 9 | 50A Двигатель вентилятора охлаждающей жидкости двигателя |
| 10 | 40A Антиблокировочная система тормозов (ABS) |
| 25 | 15А Передние противотуманные фары |
| 26 | 20А Электрические окна |
| 27 | 30А |
| 28 | 20А Электрические окна |
| 29 | Резерв |
| 30 | 20A Управление двигателем |
| 31 | 30А |
| 32 | 7,5А Управление двигателем |
| 33 | 15А Управление двигателем |
| 34 | 15А Управление двигателем |
| 35 | Резерв |
| 36 | 15А Автоматическая коробка передач (АТ) |
| 37 | 15А Сигнал |
| 38 | Резерв |
| 39 | Резерв |
| 40 | 10A Дальний свет дальнего света, левый |
| 41 | 10A Фара дальнего света, правая |
| 42 | 10A Муфта компрессора переменного тока |
| 43 | 10А Обогрев зеркал |
| 44 | Резерв |
| 45 | 15А Управление двигателем |
| 46 | 10A Модуль управления направлением фар |
| 47 | 7,5А Управление двигателем |
| 48 | 7,5A AC / система обогрева |
| 49 | 30A Стартер |
| 50 | 15А |
| 51 | 15A Топливный насос (FP) |
| 52 | 20A Модуль управления SRS |
| 53 | 30A Антиблокировочная тормозная система (ABS) |
| 54 | 7,5A AC / система обогрева |
Блок на аккумуляторе
Данный блок крепится к крышке аккумуляторной батареи и состоит из плавких вставок высокой мощности.
Схема
Расшифровка
- 80А Используется для дизельных двигателей
- 80А Рулевое управление с электроусилителем
- 60А Дополнительный и независимый обогреватель
- 50А Питание монтажного блока, расположенного в багажнике
- 40А Дополнительный и независимый обогреватель
Дополнительные реле
В зависимости от комплектации возможно расположение отдельных элементов реле вне блока, напримр:
- k16 реле вентелятора
- FA1 кондиционер
- FA2 / FA3 обогрев
Оборудование для диагностики
Модуль OBD-II
Покупая диагностическое оснащение, следует заранее определиться, с какими моделями техники предстоим работать. От этого зависит выбор важнейшего компонента – автосканера. Тут, что называется, могут быть варианты:
- Если вы намерены обслуживать автомобили только одной марки, имеет смысл приобрести дилерский автосканер. Стоит он дороже, чем аналоги, разработанные сторонними производителями, но, по крайней мере, в теории, такое устройство обеспечивает получение наиболее полной и достоверной информации. В остальных случаях имеет смысл купить универсальный сканер, рассчитанный на работу с различными марками техники. Они выпускаются многими компаниями и тоже неплохо справляются со своей задачей.
- В качестве недорогого средства оперативной диагностики можно обзавестись портативным сканером. Такое устройство даёт возможность считывать коды ошибок и стирать их из памяти ЭБУ, тестировать некоторые датчики и просматривать данные бортового компьютера. Важным достоинством такого оснащения является компактность. Портативный сканер без проблем можно взять с собой в дорогу. Но для того чтобы заниматься перепрограммированием ЭБУ, так называемым чип-тюнингом, возможностей портативного сканера недостаточно.
- Более полно оценить работу различных систем автомобиля и даже произвести необходимые корректировки позволяют специальные программы, устанавливаемые на компьютер. Можно задействовать как ноутбук, так и стационарный терминал, к которому через USB разъём подключается сканер. В этом случае степень взаимодействия с электронным оборудованием автомобиля зависит от возможностей программного обеспечения, которое разрабатывают различные компании. Но для полноценного чип-тюнинга и этого может оказаться недостаточно. Тут требуется покупка предназначенного для такой работы дополнительного электронного программатора.
Замена предохранителей и реле
К сожалению, комфортная и бесперебойная эксплуатация Opel Corsa D не всегда бывает возможной. Наличие огромного числа электрических систем может привести к перегреву какого-либо из предохранителей, из-за чего использование автомобиля станет невозможным.
В случае обнаружения подобных неисправностей рекомендуется произвести замену поврежденной детали. Сделать это можно своими руками. Последовательность действий выглядит следующим образом:
- Перед началом работ необходимо выключить зажигание и на всякий случай отсоединить аккумулятор.
- Далее вне зависимости от того, какой блок пострадал, нужно будет демонтировать крышку агрегата. Для этого могут потребоваться специальные инструменты, так как крепление крышки осуществляется с помощью болтов или фиксаторов.
- После того, как будет снята крышка, можно приступать к визуальному осмотру элементов блока. Если среди предохранителей обнаружится тот, корпус которого будет темнее остальных, значит, он поврежден. Именно этот предохранитель потребуется заменить.
- Замена осуществляется с помощью специального пинцета. Не рекомендуется использовать металлические инструменты во избежание повреждения электрической цепи.
- Заменять предохранитель нужно на элемент того же назначения. Для этого практически у каждого автолюбителя с собой имеется набор запасных предохранителей и реле. Стоит отметить, что каждый элемент пронумерован и имеет определенный цвет, поэтому найти нужный не составит особого труда.
Окончательным действием после замены предохранителя станет обратное крепление крышки. Затем можно вновь подсоединить аккумулятор и включить зажигание, чтобы проверить автомобиль. Если транспортное средство работает исправно, значит, поврежден был именно предохранитель. Если же проблема не исчезла, рекомендуется обратиться за помощью в СТО.
В конце следует сказать, что Опель Корса Д – автомобиль, внутри которого находится четыре блока предохранителей и реле. Каждый из блоков отвечает за работоспособность различных электрических систем, позволяя тем самым избежать перегрева цепей и выхода устройств из работы.
Дополнительный блок реле
Находится в тыльной части подкапотного пространства.
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
| 1 | Резерв |
| 2 | Резерв |
| 3 | Реле центрального замка — блокировка (дверь водителя) |
| 4 | Реле центрального замка — двойная блокировка |
| 5 | Реле центрального замка — разблокировка |
| 6 | Реле центрального замка — блокировка |
| 7 | Реле звукового сигнала противоугонной системы |
| 8 | Реле ламп подсветки номерного знака |
| 9 | Реле электродвигателя насоса омывателя заднего стекла |
| 10 | Реле электродвигателя очистителя лобового стекла — быстро |
| 11 | Реле звукового сигнала |
| 12 | Реле насоса омывателя лобового стекла |
| 13 | Реле электродвигателя очистителя лобового стекла — медленно/ прерывисто |
| 14 | Реле электродвигателя очистителя заднего стекла |
| 15 | Реле указателя поворота — левый |
| 16 | Реле указателя поворота — правый |
