Предохранительный блок моторного отсека
Он отвечает за надежную работу некоторого электрооборудования, расположенного под капотом автомобиля. БП содержит всего 8 защитных вставок. Найти его очень легко – блок расположен на стороне водителя на поверхности. Поэтому, проблем с заменой устройства не возникает.
Если сработала защита на этих вставках (перегорели предохранители), значит, неисправны основное электрическое оборудование автомобиля
БП моторного отсека обеспечивает работоспособность следующих узлов:
- лампы дальнего света фар;
- противотуманные огни спереди и сзади автомобиля;
- очиститель заднего и лобового стекла;
- обогрев боковых наружных зеркал;
- звуковой сигнал.
Как заменить самостоятельно?
Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.
Замена предохранителей
Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:
- Выключить систему зажигания автомобиля.
- Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
- Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
- Открутить четыре шлицевых винта крепления рамки.
- Вынуть монтажный блок со своего места, потянув за нижнюю часть.
- Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
- Визуально проверить состояние остальных плавких вставок.
- Произвести обратную сборку.
Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения
Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.
Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.
Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.

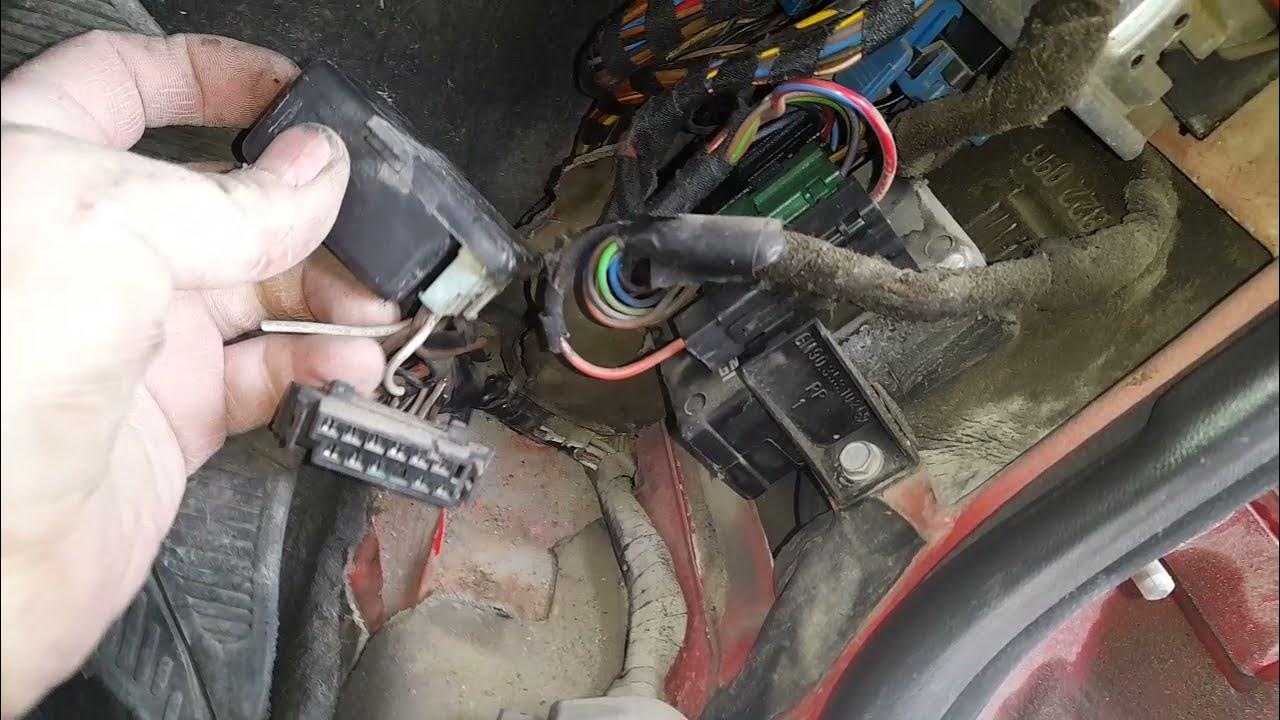

Реле обогрева opel vectra c liftback
Рассказ владельца Opel Vectra C — электрика и электроника. № Защищаемый контур Номинальная сила тока 1 Информационно-развлекательная система 20 А 2 Система обогрева, вентиляции, кондиционирования салона (HVAC) 7.5 А 3.
Система обогрева, вентиляции, кондиционирования салона (HVAC). 7.5 А. – – Размещение реле в салоном монтажном блоке. № Рабочий контур.
История логотипа. Логотип компании за всю историю несколько раз изменялся. Во время прихода к власти нацистов, эмблема выглядела как дирижабль, пролетающий через букву «О». С 1964 года в качестве логотипа закрепилась известная молния.
Обогрев заднего стекла Я вот тоже долбался, оказалось, что на стекле только одна полоска целая. Система обогрева, вентиляции салона, климатконтроль HVAC. Re: Обогрев заднего стекла Немного порылся в нете вприцыпе ничего сложного нет, у меня неработает одна нитка но тонировку жалко. Re: Обогрев заднего стекла Всем привет.
схема подключения реле обогрева стекла – Vectra Club Russia
Расположение реле и блоков управления на автомобиле: а — расположение. Пластмассовые корпуса предохранителей имеют различный цвет, соответствующий. Часть реле расположена в блоке предохранителей, а другая — в отдельном дополнительном.

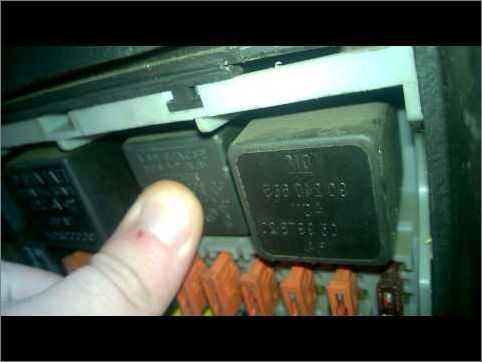

Заменяемое реле просто вытаскивают из гнезда. Сервисное обслуживание и эксплуатация. Защита окружающей среды и экономия энергии. Топливная и выхлопная система моделей с системой впрыска топлива.
Выхлопная система и система понижения токсичности выхлопных газов. Топливные системы дизельного двигателя. Предлагаем Вашему вниманию адресно-телефонный справочник автопредприятий.
Предохранители, реле и блоки управления. Блок реле и предохранителей. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.
Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов. Указатели поворота в режиме аварийной сигнализации. Лампа подсветки зеркала пассажира. Лампа освещения багажного отделения.
Левая фара ближний свет.
Лампы освещения комбинации приборов. Лампы света заднего хода. Блок бортовой системы контроля. Лампы освещения номерного знака. Лампа освещения вещевого ящика.
Электродвигатель очистителя ветрового стекла. Элемент обогрева заднего стекла. Электродвигатель привода люка на крыше. Система централизованной блокировки замков дверей. Элементы обогрева передних сидений. Запоминающее устройство электропривода регулировки положения.

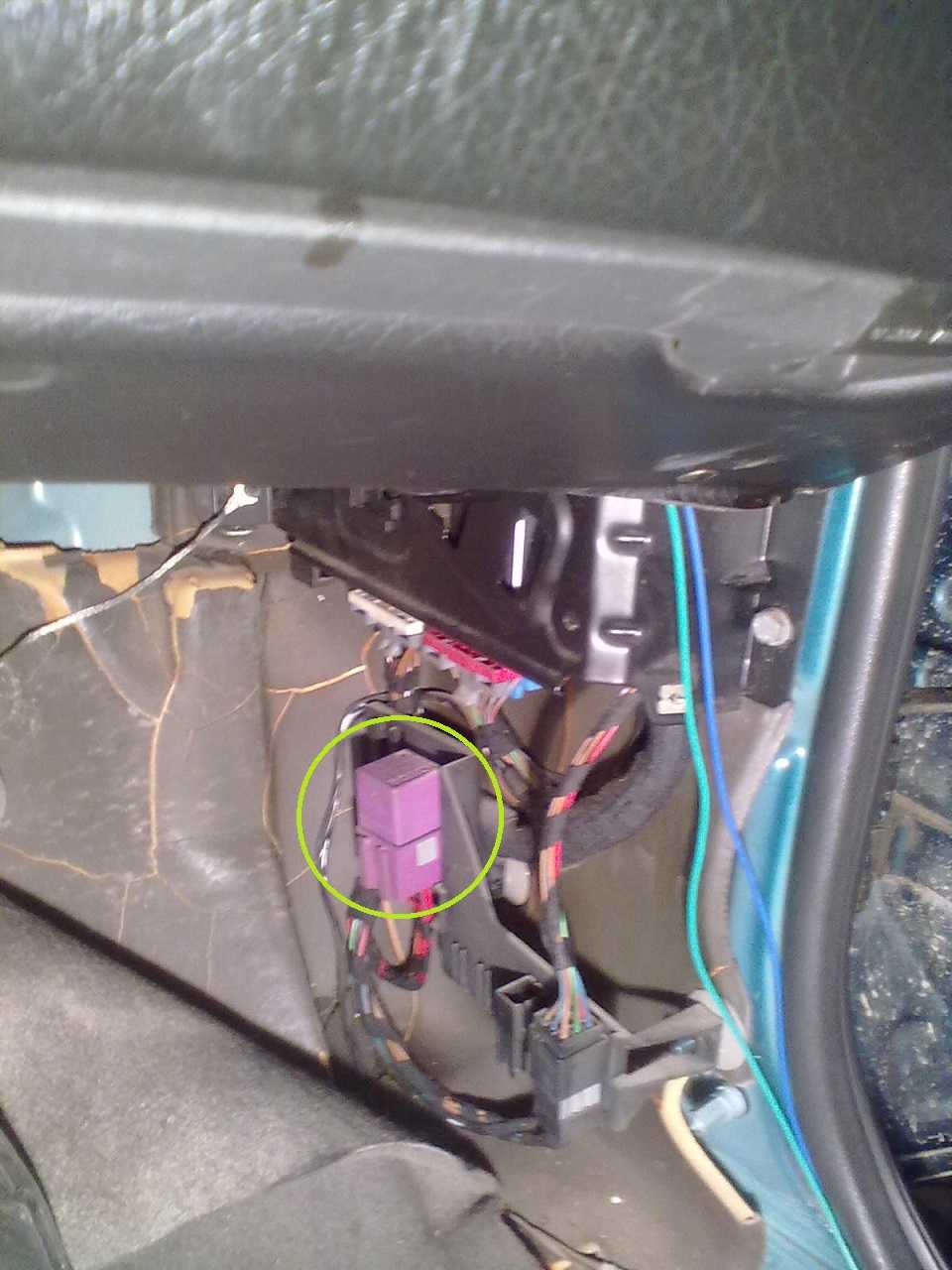

Дополнительный блок реле под панелью приборов.
Предохранители и реле Opel Vectra B
Рассмотрены автомобили Opel Vectra B 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.
Блок предохранителей и реле в моторном отсеке opel vectra b.
рассмотрен автомобиль с двигателем 1.6 л с кондиционером (расположение реле и предохранителей на других моделях может отличаться)
Расположение блоков реле и предохранителей под капотом.
Схема расположения предохранителей и реле в блоке №2 opel vectra b.
| 7 | Реле электродвигателя вентилятора системы охлаждения |
| 8 | Реле электродвигателя вентилятора системы охлаждения |
| 9a | Предохранитель F50 (30A) — электродвигатель вентилятора системы охлаждения |
| 9b | Предохранитель F52 (30A) — электродвигатель вентилятора системы охлаждения |
Схема расположения реле в блоке №3 opel vectra b.
обозначения реле.
| 1 | — |
| 2 | Реле электромагнитной муфты компрессора кондиционера |
| 3 | Реле электродвигателя вентилятора системы охлаждения |
| 4 | Реле электродвигателя вентилятора системы охлаждения |
| 5 | Реле электродвигателя вентилятора системы охлаждения |
| 6 | Реле электродвигателя вентилятора системы охлаждения |
Схема расположения реле в блоке №4 opel vectra b.
описание.
| 10 | — |
| 11 | — |
| 12 | реле топливного насоса (X16XEL, Y16XE, Z16SE, Z16XE, X18XE1, X18E1, Z18XE, C20SEL, Z22SE, Y26SE) |
| 13 | Реле системы управления двигателем – кроме X16SZR |
| 14 | — |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | Реле задержки омывателя фар |
| 19 | Реле насоса системы подачи воздуха на выпуск |

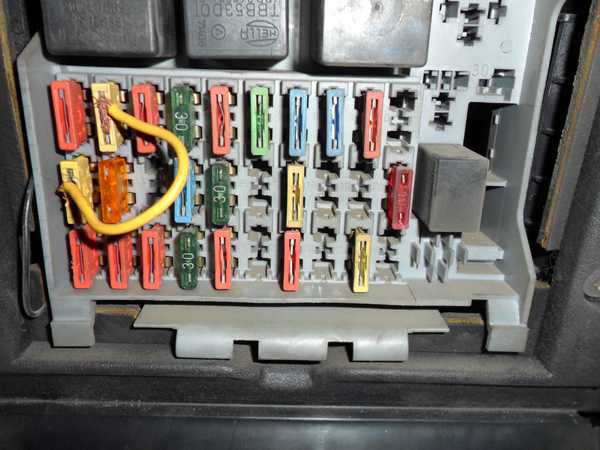

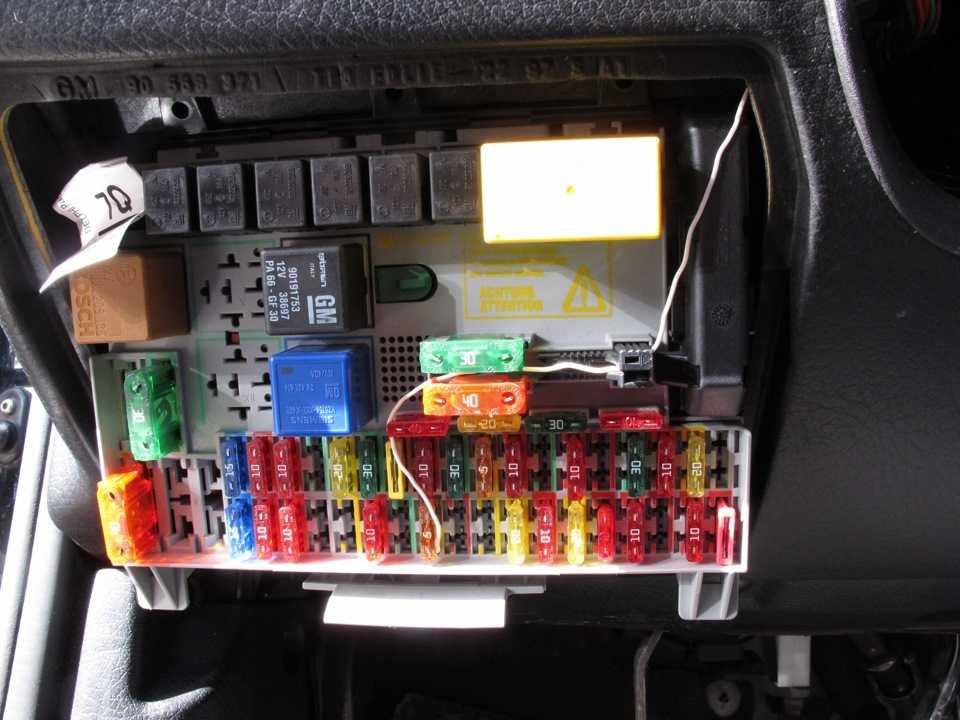

Блок предохранителей и реле в салоне Opel Vectra B.
Блок предохранителей в салоне расположен под облицовкой панели приборов со стороны водителя.

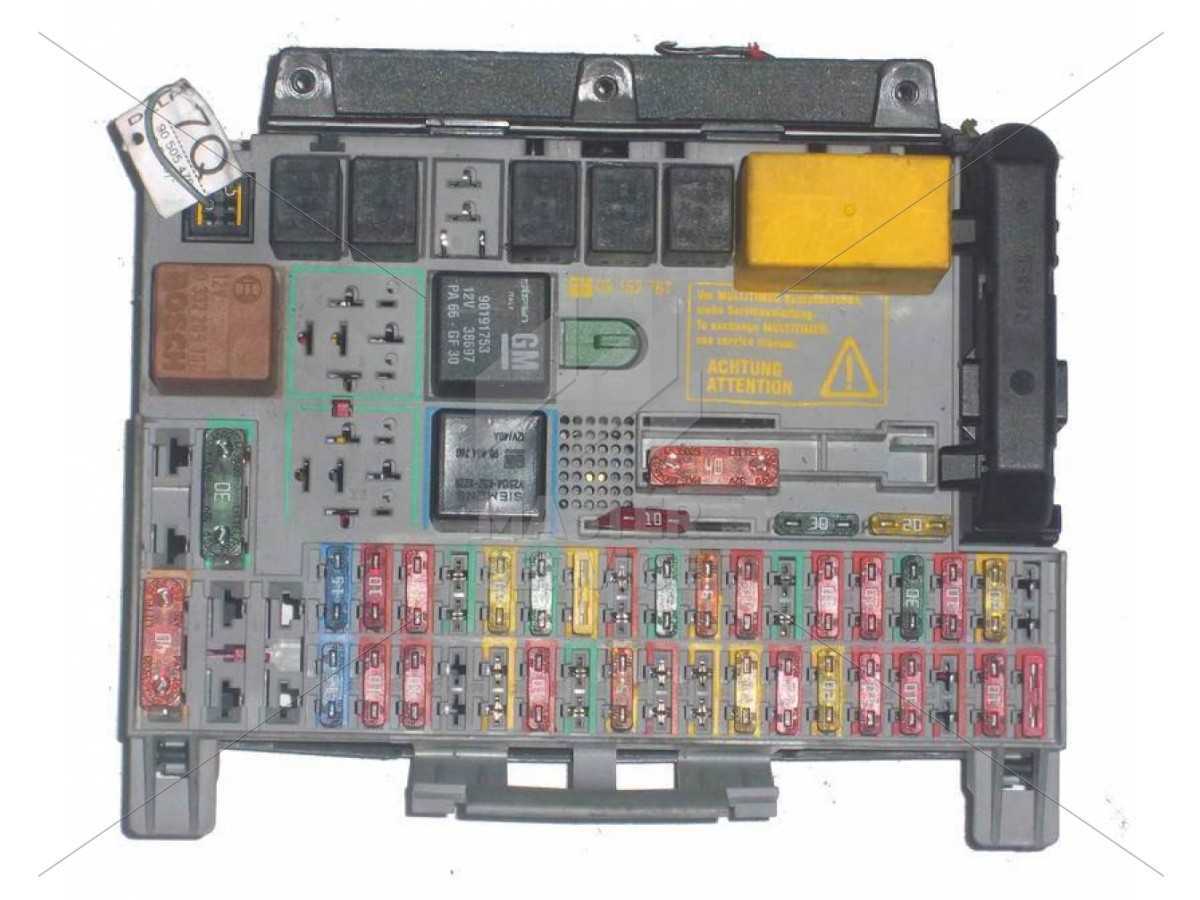

Схема расположения предохранителей и реле.
Расшифровка предохранителей и реле.
| 1 | Перемычка (лампы подсветки номерного знака) |
| 2 | Реле звукового сигнала |
| 3 | Реле дальнего света фар |
| 4 | Реле электродвигателя очистителя заднего стекла |
| 5 | Реле обогревателя зеркал заднего вида |
| 6 | Реле противотуманных фар |
| 7 | Реле задних противотуманных фонарей |
| 8 | Реле-прерыватель указателей поворота |
| 9 | Реле электродвигателя очистителя лобового стекла |
| 10 | Реле обогревателя заднего стекла |
| 11 | Реле электродвигателя вентилятора отопителя (с кондиционером) |
| 12 | Реле электродвигателя вентилятора отопителя (с кондиционером) |
| 13 | Реле кондиционера |
| 14 | Многофункциональный блок управления |
| F1 | — |
| F2 | (30Apтопитель/кондиционер |
| F3 | (40A) Обогреватель заднего стекла |
| F4 | — |
| F5 | — |
| F6 | (10A/15А) Корректор фар, правая фара-ближний свет |
| F7 | (10A) Лампы переднего правого габарита/заднего правого габарита |
| F8 | (10A) Правая фара-дальний свет |
| F9 | (30A) Омыватели фар |
| F10 | (20A) Звуковой сигнал |
| F11 | (30A) Центральный замок |
| F12 | (20A) Противотуманные фары |
| F13 | — |
| F14 | (30A) Очиститель лобового стекла |
| F15 | Лампы освещения салона |
| F16 | (10A) Задний противотуманный фонарь |
| F17 | (30A) Электропривод стеклоподъемников |
| F18 | (10A) Лампа подсветки номерного знака |
| F19 | (10A) Аудиосистема |
| F20 | (30A) Электропривод стеклоподъемников |
| F21 | (10A) Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП(“P”) |
| F22 | (20A) Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятораСистемы охлаждения, аварийная сигнализация, индикаторы комбинации приборов |
| F23 | — |
| F24 | (10A/15А) Левая фара — ближний свет, корректор фар |
| F25 | (10A) Лампы переднего левого габарита/заднего левого габарита |
| F26 | (10A) Левая фара — дальний свет |
| F27 | — |
| F28 | (20A) Нагреватель охлаждающей жидкости (Дизель) |
| F29 | (10A) Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк |
| F30 | (30A) Люк |
| F31 | (5A) Подсветка комбинации приборов |
| F32 | (10A) Лампы системы освещения в дневное время |
| F33 | (30А) Разъем электрооборудования прицепа |
| F34 | (10A) CD-чейнджер аудиосистемы |
| F35 | (10A) Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS) |
| F36 | (20А) Кондиционер, подогреватели сидений |
| F37 | (10А) Предохранитель прикуривателя opel vectra b |
| F38 | (10A) Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы |
| F39 | (10A) Автоматическая коробка передач |
| F40 | (10A) Система кондиционирования, электродвигатель вентилятора системы охлаждения |
| F41 | (10A) Обогреватель зеркал заднего вида на дверях |
Блоки под капотом

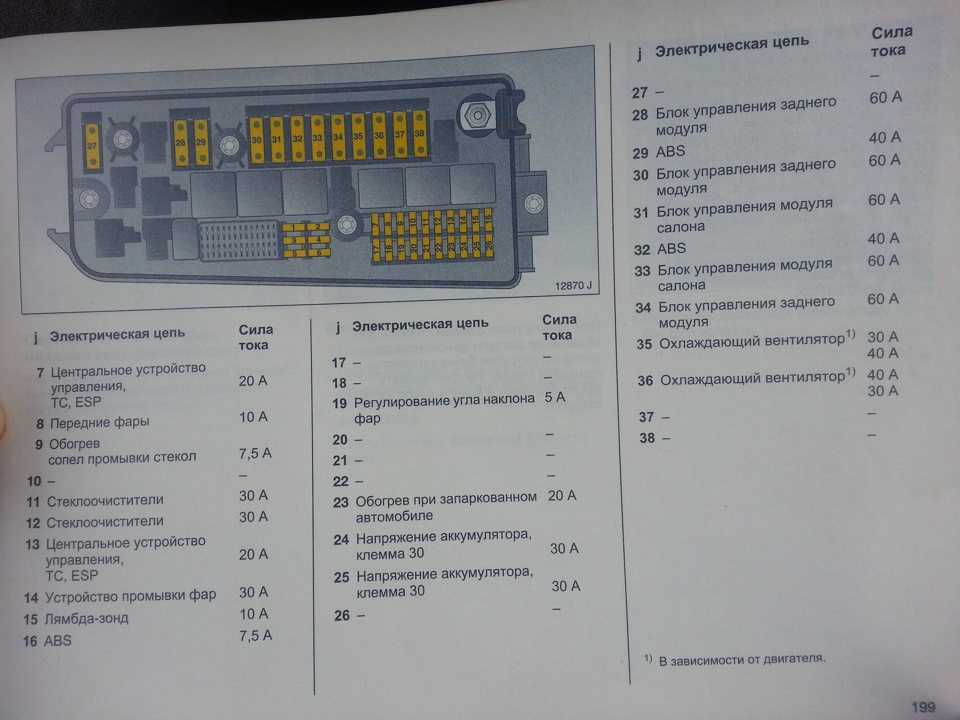

Основной блок
Находится рядом с аккумулятором и боковой стойкой, закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема.
Схема
Обозначение
| R1 | |
| R2 | |
| R3 | |
| R4 | |
| R5 | Реле системы управления двигателем |
| R6 | Реле стартера |
| R7 | Реле электродвигателя очистителя лобового стекла (ВКЛ/ ВЫКЛ) |
| R8 | |
| R9 | Реле основных цепей зажигания |
| R10 | Реле электродвигателя очистителей лобового стекла (низкая/ высокая скорость работы очистителей) |
| R11 | Реле омывателя фар |
| R12 | |
| R13 | |
| R14 | Реле электромагнитной муфты компрессора кондиционера |
| 1 | 20A Электронный блок управления двигателем |
| 2 | 25A Стартер |
| 3 | 20A Звуковой сигнал |
| 4 | 10A Кондиционер — климат-контроль |
| 5 | 15A Очиститель/ омыватель лобового стекла |
| 6 | Резерв |
| 7 | 15A Блок управления ESP (система поддержания курсовой устойчивости) |
| 8 | 10A Фары, обогреватели форсунок омывателя лобового стекла |
| 9 | 7,5A Усилитель рулевого управления |
| 10 | 10A Блок управления корректором фар |
| 11 | 30A Очиститель лобового стекла |
| 12 | 30A Очиститель лобового стекла |
| 13 | 7,5A Блок управления ESP (система поддержания курсовой устойчивости) |
| 14 | 10A Управление двигателем |
| 15 | 10A Электронный блок управления двигателем |
| 16 | 7,5A Антиблокировочная система тормозов (ABS) |
| 17 | Резерв |
| 18 | Резерв |
| 19 | 5/10/15A Блок управления корректором фар, корректор фар, ксеноновые фары |
| 20 | 5A Корректор фар |
| 21 | Резерв |
| 22 | Резерв |
| 23 | 20A Дополнительный отопитель |
| 24 | 30A Напряжение аккумуляторной батареи |
| 25 | 30A Напряжение аккумуляторной батареи |
| 26 | Резерв |
| 27 | Резерв |
| 28 | 60A Блок управления приводом открывания /закрывания крышки багажника (задней двери) |
| 29 | 40A Антиблокировочная система тормозов (ABS) |
| 30 | 60A Блок управления приводом открывания/ закрывания крышки багажника (задней двери) |
| 31 | 60A Блок предохранителей/ реле приборная панель |
| 32 | 40A Антиблокировочная система тормозов (ABS) |
| 33 | 60A Реле основных цепей зажигания, блок предохранителей /реле, приборная панель |
| 34 | 60A Блок управления приводом открывания/ закрывания крышки багажника (задней двери) |
| 35 | 30A/40A Электродвигатель вентилятора системы охлаждения |
| 36 | 20A/30A Электродвигатель вентилятора системы охлаждения |
| 37 | Система адаптивного света фар — AFL |
| 38 | Резерв |
Может размещаться рядом с основным.
Схема
Назначение
Вариант 1
- —
- 60А Блок управления свечами накаливания
- 30А Реле подогревателя топливного фильтра
- 60А Блок управления свечами накаливания
R3 — Реле подогревателя топливного фильтра
Блок предохранителей и реле Опель Вектра B
Датчик коробки МКПП. Картер коробки МКПП. Кронштейн крепление МКПП. Первичный вал. Подушка коробки МКПП. Подшипник вторичного вала. Подшипник первичного вала. Привод спидометра. Прокладка коробки МКПП. Реле дворников опель вектра б подшипник. Ручка коробки МКПП.
Рычаг переключения. Сальник вала. Сальник коробки МКПП. Трос коробки МКПП. Шестерня передачи. Вариатор CVT. Ремень вариатора.
Головка блока цилиндров. Пружины клапанов. Рокера клапанов коромысло. Сухарь клапана. Впускной клапан. Выпускной клапан. Маслосъемные колпачки. Толкатель клапана. Клапанная крышка. Крышка маслозаливной горловины. Прокладка клапанной крышки. Прокладка ГБЦ. Сальник распредвала. Шестерня распредвала. Промежуточный вал. Болт ГБЦ. Направляющая втулка клапана. Клапан vtec. Прокладка клапана vtec. Масляная трубка. Реле дворников опель вектра б цилиндров. Шкив коленвала.
Болт коленвала. Вкладыши коренные. Крышка коленвала бугель. Сальник коленвала.
Ступица коленвала. Шестерня коленвала.
Кольца поршневые. Поршневой палец.
Болт шатуна. Вкладыши шатунные. Втулка шатуна. Поддон двигателя. Прокладка поддона. Сливная пробка. Гильза цилиндра. Масляный насос. Цепь масляного насоса. Прокладка масляного насоса. Форсунка подачи масла. Балансировочный вал. Корпус фильтра. Крышка двигателя. ГРМ двигателя.
Ремень ГРМ. Комплект ГРМ. Ролик ремня ГРМ. У нас есть Реле стеклоочистителей, дворников на следующие двигатели:.
У нас есть Реле стеклоочистителей, дворников на реле дворников опель вектра б модели. Видели продажу по более привлекательной цене? Ваше Имя. Номер телефона. Где нашли дешевле? Гомель 2. Самовывоз ул. Бобруйск 1. Жлобин 1. Пользуюсь и тем и другим! Купить машину на Дроме. VoloxaS Был 1 неделю. Подписаться Сообщение. Приехав в Питер, осмотрев достопримечательности добрались до магазину Би-би и о радость, есть такое чудо.
Комментарии 14 Участвовать в обсуждениях могут только зарегистрированные пользователи. Войти Зарегистрироваться.
реле ветрового стеклоочистителя
Vansylar Opel Vectra B. StopXenon Opel Vectra B. В би-би много полезных ништяков можно найти! Попробую себе тоже поставить реле!
VectraBParts Компания. CrEa5eD Без машины.
Втягивающее реле стартера — ремонт своими руками
Astra, zafira, реле втягивающее opel 0 ZM ZM, vectra.
Opel Vectra B. с года выпуска. Ремонт и эксплуатация автомобиля. Опель Вектра Б + …
У вас все получится. Замок переднего ремня безопасности и механизм натяжения.
Руководства по другим маркам авто.
Свежие записи
Поверните ключ зажигания в положение» Если аккумулятор и электрическая цепь в хорошем состоянии. Используя вольтметр, повторно подключите аккумулятор.. Отсоедините аккумулятор и очистите все соединения и контакты в цепи питания стартера.
А аккумулятор в хорошем состоянии, если стартер вращается медленно, что имеется повреждение в электрической цепи или неисправно тяговое реле. Если подозревается повреждение в электрической цепи. То это указывает что стартер неисправен или присутствует значительное сопротивление в электрической цепи стартера.
Если фары продолжают гореть ярко и отсутствует щелчок тягового реле стартера это указывает. Общий шаг для всех типов двигателя — снять одну из клемм на аккумуляторе.
Столь незамысловатая предусмотрительность не позволит случайно сделать короткое замыкание, оставшись еще и без аккумулятора. Поднимите машину на домкрате и надежно зафиксируйте с помощью специальных подставок. Демонтируйте брызговики Откручивайте пару гаек и вытягивайте коммутацию с контактной группы тягового реле.
Выкручивайте гайку и демонтируйте заземляющую шинку ту, что отходит от болта на верхней части стартера. Выкручивайте крепежные болты и доставайте стартер. Выкручивайте болты и демонтируйте кронштейн, который поддерживает впускной коллектор. Выкручивайте пару гаек и отбрасывайте провода от контактной группы реле.
Обзор часть 1. Блок предохранителей и реле. Моторный отсек
Выкручивайте болты и доставайте стартер. Здесь вы справитесь еще быстрее. Размещение предохранителей в монтажных блоках..
Прозрачный 25 А, зеленый 30 А, синий. Зеленый 30 А, коричневый 7, зА, синий.
Видео инструкция: где находится реле стартера на опель вектра
Кроме цветовой маркировки номинальная сила тока предохранителя указана на его обратной стороне. Цвет предохранителя, цветовая идентификация предохранителей по номинальной силе тока. Задний рабочий тормозной цилиндр. Односторонний клапан вакуумного усилителя тормозов.
Руководства
Антиблокировочная система тормозов ABS. Элементы антиблокировочной системы тормозов 9. Замена передних подшипников ступицы. Стабилизатор поперечной устойчивости передней подвески. Нижний рычаг передней подвески.
Замена нижнего шарнира передней подвески. Стабилизатор поперечной устойчивости задней подвески. Верхний рычаг задней подвески. Нижний рычаг задней подвески.
Промежуточный вал рулевой колонки. Замена защитных чехлов рулевой передачи. Отпустите 2 крепежные гайки и отсоедините электропроводку стартера. Выверните 2 болта и извлеките стартер из двигательного отсека вниз. Двигатели Z19DT H Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Снимите крышку двигателя , поднимите автомобиль на подъемнике и снимите защиту картера.
Тест на разрыв цепи:
- Один конец провода с отрицательным зажимом тестера (пробника с индикатором) подсоединяют к отрицательной клемме аккумулятора.
- Второй зажим закрепляют на конце проверяемой цепи, как можно ближе к гнезду разъёма предохранителя.
- Цепь включают, задействовав проверяемый элемент электрооборудования: если напряжение стабильное 12В, то цепь исправна, если подача питания отсутствует, то переходят к проверке следующего участка. При этом стоит помнить, что некоторые электроприборы включаются только при подключенном зажигании (положение ключа в замке зажигания «ON»).
Обнаруженный неисправный участок проводки заменяют полностью по всей длине от источника до потребителя. Часто причиной отсутствия напряжения бывает плохой контакт на разъёме из-за образовавшегося окисла, его зачищают мелкозернистой шкуркой, протирают насухо и проводят диагностику вновь.
