Предохранители рено меган 3 где находятся, замена

Предохранители и реле под капотом Рено Меган 3

Основным блоком в моторном отсеке считается блок защиты и коммутации, расположенный с левой стороны возле стойки и крыла автомобиля.

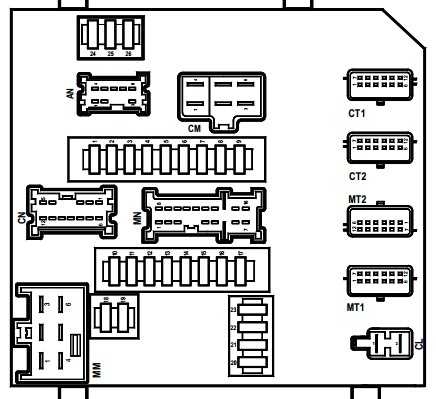

Схема блока предохранителей и реле под капотом Рено Меган 3

Описание

1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
3. 15А — Насос омывателя фар
4. 20А — Противотуманные фары
5. 10А — Дальний свет (левая блок-фара)
6. 10А — Дальний свет (правая блок-фара)
7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
8. 30А — Блоку правления ABS, ESP
9. 30А — Передний стеклоочиститель
10. 10А — Блок управления подушками безопасности
11. 20А — Не используется
12. 7,5А — ЭБУ коробки передач
13. 25А — Система управления двигателем
14. 15А — Датчики концентрации кислорода — нагрев
15. 20А — ЭБУ коробки передач
16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
18. 15А — Блок управления электрооборудованием
19. 30А — Стартер
20. — Не используется
21. 20А — Топливный модуль, катушки зажигания,  ЭБУ системы питания сжиженным газом
22. 10А — Электромагнитная муфта компрессора кондиционера
23. 5А — ЭБУ системы впрыска
24. 20А — Ближний свет (левая фара), электрокорректор
25. 20А — Ближний свет (правая фара), электрокорректор
26. — Не используется

Блок под капотом

Расположенные предохранители Рено Меган 2 под капотом несут ответственность за:

• Электронные системы
• Внешнее освещение
• Электрооборудование двигателя

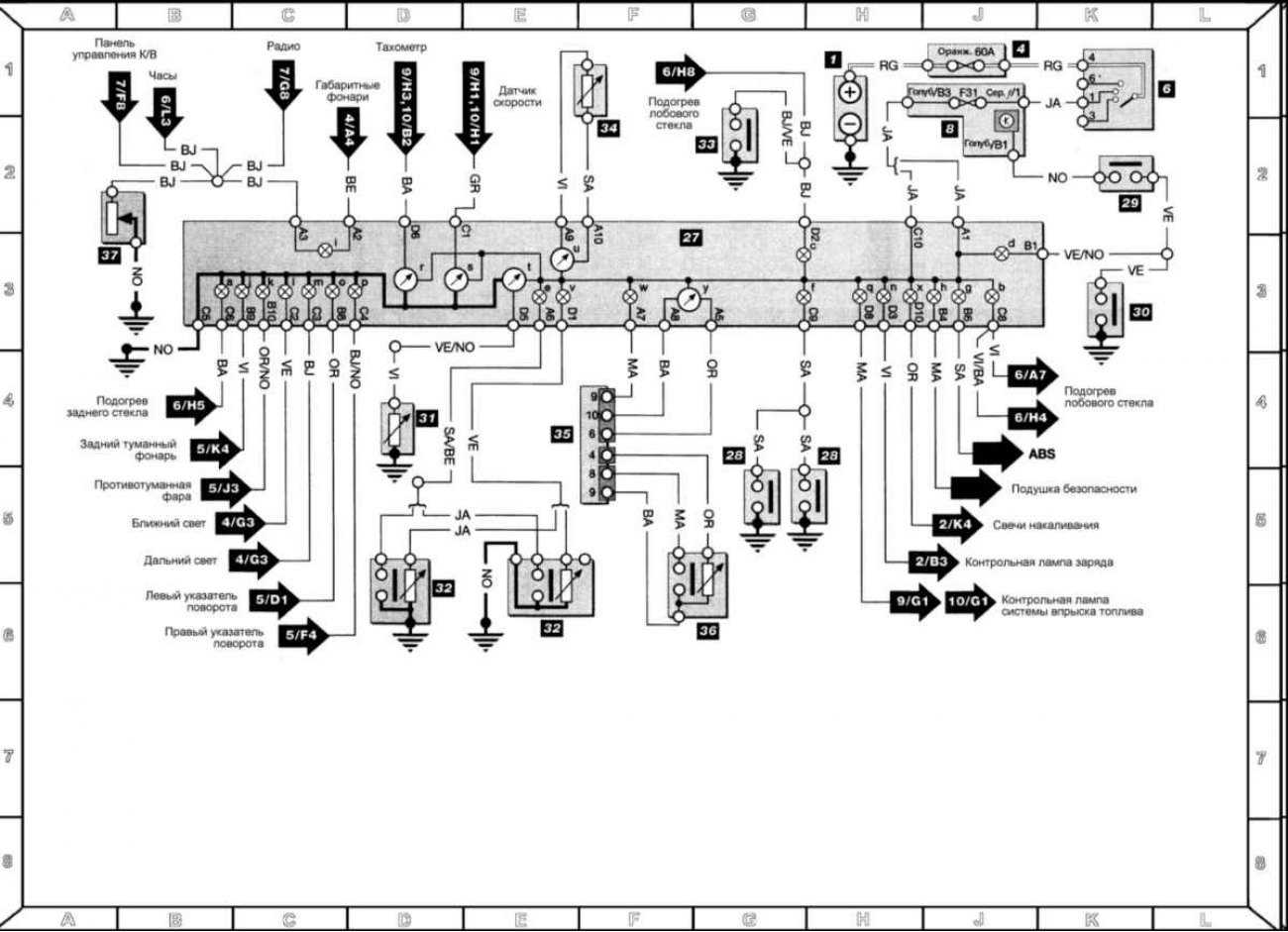

Располагается данный блок под капотом с правой стороны. Понять какой элемент отвечает за что можно так же при помощи схемы.

• Бензонасос, №5, желтого цвета. В случае если двигатель запускается, а потом сразу глохнет, а стартер при этом работает нормально, то скорей всего проблема именно со штатным бензонасосом.
• Стартер, №30, сама деталь имеет белый цвет
• Освещение, деталь 10А,ячейка №1-4. В случае если перестали работать габаритные огни, или ближний и дальний свет фар, то следует первым делом проверить в каком состоянии находятся эти плавкие элементы, и в случае перегорания как можно скорей поменять их.

Подводя итог можно сделать вывод о том что, понять какой элемент где располагается из что несет ответственность, поможет схема предохранителей Рено Меган. Благодаря ей можно без каких либо проблем произвести все ремонтные работы самостоятельно.

Ноябрь 20th, 2021 Admin

Renault Megane является старейшей моделью компании и радует автолюбителей с 1996 года. Даже новые автомобили способны выходить из строя, что уж говорить о машинах, купленных на вторичном рынке. Одним из слабых мест Megane является электрика. Дожди и сырая, влажная погода постепенно приводят к тому, что начинают окисляться контакты фар. У дофейслифтинговых седанов помимо фонарей из-за перегрева может оплавиться рассеиватель. Это приводит к выходу из строя блоков розжига ксенонового света, которые стоят очень даже не дешево.

Электростеклоподъемники со временем могут выйти из строя, так как плохо защищены. Кнопки опускания и поднимания стекла тоже не блещут своей надежностью, даже в сухом виде способны заклинить. У автомобилей этой марки подчистую «накрывается» климат-контроль, так как заклинивает вентилятор. Пройдя тысячный километраж вовсе может отказать система, так как заклинивает компрессор кондиционера.

Не редко загорается датчик неисправности airbag, погасить его можно, достаточно проинспектировать электроразъем, находящийся под сиденьем водителя. Стоит прислушиваться к своему автомобилю. Если поворачивая руль, водитель слышит щелчок, то замене будет подлежать блок рулевых переключателей.

Чтобы как можно реже возникали проблемы по эксплуатации Мегана, нужно чистить отверстия водостоков перед ветровым стеклом. Иначе скопившаяся вода в будущем создаст неприятности с термошумоизоляцией моторного щита. Все эти поломки выльются в кругленькую сумму хозяину авто. Чтобы не доводить до грандиозных поломок, необходимо периодически проверять состояние электрики, не должна скапливаться вода.

Инструменты, необходимые для снятия блока предохранителей

Электроника Рено Меган находится под защитой плавких предохранителей, что позволяет хорошо защитить оборудование от различных поломок, позволив надолго продлить его жизнь.

Если какая-то система не функционирует, значит, предохранитель перегорел, нужно его заменить. Если необходимо снять блок предохранителей в салоне, то никакие инструменты не понадобятся, достаточно иметь не кривые руки. Чтобы снять блок из-под капота, нужны будут отверткаи ключ на 10

, чтобы откручивать гайки.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

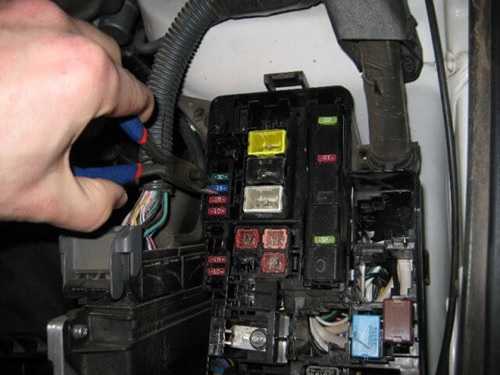

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

• ключи TORX T40, Т30;
• обычный ключ на 10 и 13 мм;
• отвертка с плоским и тонким жалом;
• запасные предохранители;
• щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

1. Отключить клеммы с аккумулятора и снять его с машины.
2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
4. Выкрутить один болт с корпуса контроллера.
5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
7. Вынуть площадку батареи.
8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
14. Отключить разъемы блока и демонтировать его с автомобиля.
15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

1. Отстегнуть четыре защелки по углам.
2. Демонтировать два фиксатора красного цвета.
3. Снять заглушку проводки.
4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам

Знаете ли Вы как расположены предохранители в вашем авто?

Опрос

• Да
• Нет
• Теоретически

Загрузка …

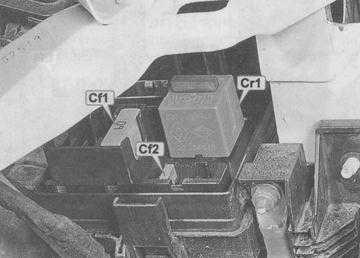

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.

Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.

Какую лампу ближнего света выбрать

Производителями предлагается достаточно большой выбор ламп как обычных, так и ламп с увеличенной яркостью +30, +130%, ламп с эффектом ксенона (белого свечения), а так же ламп с увеличенным сроком службы. Если вы хотите, что лампы служили как можно дольше, вам следует покупать лампы Philips Long Life или Osram Ultra life, это лампы с увеличенным сроком службы, которые производитель устанавливает с завода.

• PHILIPS H7-12-55 +30% Vision P-12972PR Vision
• OSRAM H7-12-55 O-64210
• PHILIPS H7-12-55 LONGLIFE ECO VISION P-12972LLECOC1 с увеличенным сроком службы
• BOSCH H7-12-55 Pure Light 1987302071
• KOITO H7-12- 55 Вт Other Brand 0701
• NARVA H7-12-55 N-48328

Все указанные выше лампы подойдут для установки в фары Megane 3 на ближний свет.

Основные этапы замены неисправных предохранителей монтажного блока моторного отсека

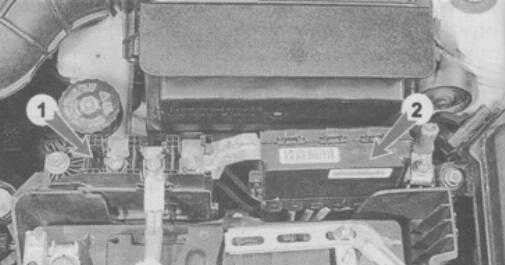

• Для начала необходимо снять аккумуляторную батарею.
• Далее надо отсоединить хомут, удерживающий жгут проводов в верхней части монтажного блока.

Выкручивают гайку и болты как показано на рисунке.

• Вытаскиваем пластиковый поддон (кронштейн) аккумулятора.

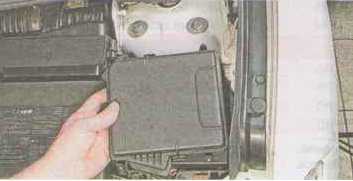

• Откручивают крепление крышки блока предохранителей и снимают ее.

• Выкручивают болт крепления монтажной платы с помощью гаечного ключа на 13.
• Снимают воздушный фильтр.
• На пластиковом коробе есть фиксатор, который отводят в сторону и выводят его из зацепления.

Если внимательно посмотреть, то можно увидеть дополнительный монтажный блок с предохранителями внутри пластикового корпуса. Их тоже можно менять.

Замена предохранительного блока в Рено не очень простая и нужно изрядно повозиться прежде чем все получится. Но это для первого раза. Потом процесс снятия можно будет выполнять намного быстрее. А знать свой автомобиль водитель обязан, мало ли что может случиться в дороге.

Какую лампу ближнего света выбрать

Производителями предлагается достаточно большой выбор ламп как обычных, так и ламп с увеличенной яркостью +30, +130%, ламп с эффектом ксенона (белого свечения), а так же ламп с увеличенным сроком службы. Если вы хотите, что лампы служили как можно дольше, вам следует покупать лампы Philips Long Life или Osram Ultra life, это лампы с увеличенным сроком службы, которые производитель устанавливает с завода.

• PHILIPS H7-12-55 +30% Vision P-12972PR Vision
• OSRAM H7-12-55 O-64210
• PHILIPS H7-12-55 LONGLIFE ECO VISION P-12972LLECOC1 с увеличенным сроком службы
• BOSCH H7-12-55 Pure Light 1987302071
• KOITO H7-12- 55 Вт Other Brand 0701
• NARVA H7-12-55 N-48328

Все указанные выше лампы подойдут для установки в фары Megane 3 на ближний свет.

Предохранители и реле под капотом Рено Меган 3

Основным блоком в моторном отсеке считается блок защиты и коммутации, расположенный с левой стороны возле стойки и крыла автомобиля.

Схема блока предохранителей и реле под капотом Рено Меган 3

Описание

1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
3. 15А — Насос омывателя фар
4. 20А — Противотуманные фары
5. 10А — Дальний свет (левая блок-фара)
6. 10А — Дальний свет (правая блок-фара)
7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
8. 30А — Блоку правления ABS, ESP
9. 30А — Передний стеклоочиститель
10. 10А — Блок управления подушками безопасности
11. 20А — Не используется
12. 7,5А — ЭБУ коробки передач
13. 25А — Система управления двигателем
14. 15А — Датчики концентрации кислорода — нагрев
15. 20А — ЭБУ коробки передач
16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
18. 15А — Блок управления электрооборудованием
19. 30А — Стартер
20. — Не используется
21. 20А — Топливный модуль, катушки зажигания, ЭБУ системы питания сжиженным газом
22. 10А — Электромагнитная муфта компрессора кондиционера
23. 5А — ЭБУ системы впрыска
24. 20А — Ближний свет (левая фара), электрокорректор
25. 20А — Ближний свет (правая фара), электрокорректор
26. — Не используется

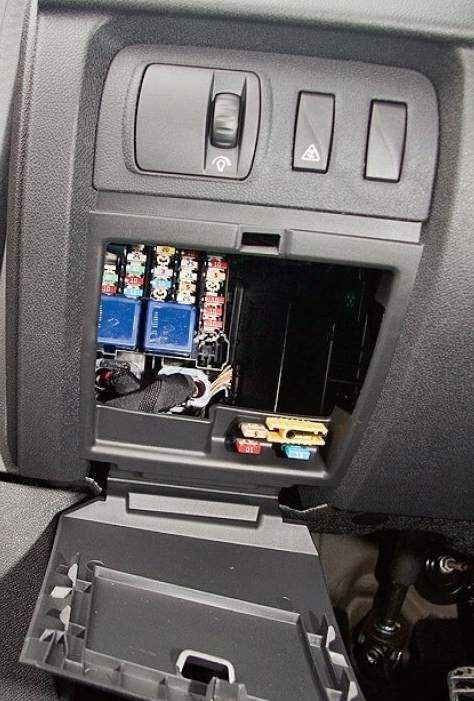

Блок в салоне

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Пример схемы с крышки

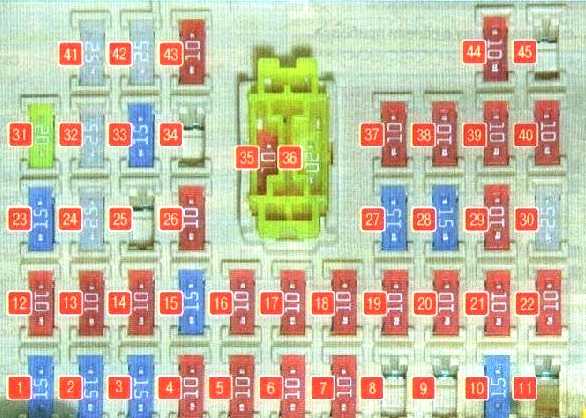

Предохранители

Схема

Описание

1	15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2	15А P/OUTLET Розетка для подключения дополнительного оборудования
3	15А C/LIGHTER Прикуриватель
4	10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5	10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6	10А А/BAG Блок управления системой безопасности SRS
7	10А Выключатель аварийной сигнализации
8	10А MOPS 2 ЭБУ ЭУР
9	Резерв
10	15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11	15А Обогреватель рулевого колеса
12	10А RR Реле заднего противотуманного фонаря
13	15A FRT Реле передней противотуманной фары
14	10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15	15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16	10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17	10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19	10A B/UP LP Выключатель фонаря света заднего хода
20	10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21	10А H/LP LH Левая блок-фара
22	10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23	15А HAZARD Реле аварийной сигнализации, ВСМ
24	25А SMK_1 Блок управления электронного ключа
25	15А Электродвигатель люка
26	10А SMK_2 Кнопка пуска и остановки двигателя
27	15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15А IGN COIL Катушки зажигания, конденсатор
29	10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31	20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25А SAFETY P/WDW Блокировка электрических стекло подъемников
33	15А S/HEATER Обогрев передних сидений
34	10А Регулятор наружных зеркал с электроприводом
35	10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36	20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37	10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок – фара, подсветка панели приборов
38	10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10А H/LP RH Правая блок – фара, комбинация приборов
41	25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42	25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43	10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
44	10А A/CON 2 Кондиционер
45	Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

1. Реле обогрева заднего стекла
2. Реле противотуманных фар
3. Реле задних противотуманных фонарей
4. Реле габаритных огней
5. Реле дневных ходовых огней
6. Реле антиобледенителя ветрового стекла
7. Реле блокировки дверей
8. Реле разблокирования крышки багажника
9. Реле указателей поворота
10. Реле аварийной сигнализации
11. Реле электро стеклоподъемников
12. Реле охранной сигнализации

Двухлитровые двигатели M4R и F4R, характерные неисправности

Атмосферный мотор M4R, также представляемый как MR20DE, ставится на машины концерна Рено/Ниссан с 2005 года, имеет алюминиевый блок, ГБЦ без гидрокомпенсаторов, два распредвала, надежный цепной привод ГРМ, систему изменения фаз на впуске.

Движок часто встречается на популярных в России кроссоверах Nissan Qashqai и X-Trail, на седанах Teana и Sentra, этим силовым агрегатом оснащаются автомобили Renault Laguna/ Fluence/ Koleos/Scenic/Clio/Samsung SM3/Samsung SM5.

При бережной эксплуатации двигатель легко может отходить 300 тыс. км и более, быстрее всего на этом ДВС выходит из строя навесное оборудование – стартер, генератор.

Наиболее характерные проблемы M4R:

• подъедание масла на больших пробегах (свыше 200000 км);
• засорение дроссельной заслонки;
• растяжение цепи ближе к 150-200 тыс. км.

Еще на данном моторе очень не рекомендуется закручивать свечи зажигания с чрезмерным усилием, и менять их необходимо на холодную.

Если пренебрегать этими правилами, на свечной резьбе могут образоваться трещины, из-за чего головка блока выйдет из строя, потребуется ее замена.

F4R – атмосферный мотор с рабочим объемом 1998 см3, с чугунным блоком и двухвальной ГБЦ, выпускается с 1993 года, устанавливается на Renault Laguna/Duster/ Kaptur/ Scenic, Nissan Terrano.

Таким движком комплектовался и Рено Меган второй генерации, этот «атмосферник» до сих пор находится в строю.

Силовой агрегат наделен ременным приводом ГРМ, гидротолкателями, поэтому регулировку клапанов на нем производить не требуется.

Типичные неисправности данного двигателя:

• выход из строя системы изменения фаз на пробеге 60-80 тыс. км;
• довольно частые отказы в работе модулей зажигания;
• засорение дросселя, неполадка устраняется элементарной чисткой узла;
• масляная течь через задний сальник к/вала после первой сотни тысяч километров.

Ресурс F4R в среднем составляет 250000-300000 км, ремень и ролики механизма газораспределения здесь следует менять через 60000 километров.

При нарушении фаз ГРМ на этом моторе клапана достают до поршней, поэтому за состоянием ременного привода необходимо следить, вовремя проводить устанавливаемое регламентом обслуживание.

Предохранители и реле в салоне

Основной блок

Он находится в панели приборов, слева.

Фото — схема

Назначение

F1	резерв
F2	резерв
F3	10А прикуриватель
F4	10А задняя розетка
F5	10А розетка в багажном отделении
F6	10А аудиосистема
F7	5А электрообогрев наружных зеркал
F8	10А стеклоомыватель, сигнализатор незакрытых дверей
F9	30А автоматический стояночный тормоз
F10	10А щиток приборной панели
F11	25А электропривод сиденья, подрулевые переключатели
F12	20А электроподогрев сиденья пассажира
F13	резерв
F14	25А электро стеклоподъемник двери переднего пассажира
F15	5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP
F16	25А электро стеклоподъемник правой задней двери
F17	25А электро стеклоподъемник левой задней двери
F18	10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны осве­щения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя
F19	10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасно­сти, разъем аудиосистемы
F20	5А блок управления климатической установкой
F21	3А лампы подсветки зеркал в солнцезащитных козырьках
F22	3А плафоны освещения салона, датчик дождя и освещенности
F23	20А разъем прицепа
F24	15А ЦЭКБС
F25	3А внутреннее зеркало заднего вида
F26	10А система навигации, CD-чейнджер, аудиосистема
F27	20А аудиосистема, блок управления стояночным тормозом
F28	резерв
F29	резерв
F30	15А ЦЭКБС, указатели поворота
F31	10А ЦЭКБС
F32	30А электро стеклоподъёмник двери водителя
F33	25А ЦЭКБС, центральный замок
F34	30А ЭБУ мультиплексной сети двери пассажира
F35	15А часы, указатель температуры наружного воздуха, дисплей телефона
F36	15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена
F37	10А сигналы торможения, блок управления электрооборудованием
F38	30А автоматический стояночный тормоз
F39	30А ЭБУ складной крыши
F40	40А электровентилятор климатической установки
F41	25А электропривод люка
F42	40А обогрев заднего стекла

• RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
• RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
• RC 40C — реле обогрева заднего стекла
• RD 20A — реле звукового сигнала

Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.

Блоки возле АКБ

Возле аккумулятора расположены 2 дополнительных блока.

Схема блока отключения АКБ (на рис 1)

Описание

• F1 — 190A Стартер
• F2 — 50A блок предохранителей и реле в салоне
• F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
• F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
• F5 — 80A электроусилитель рулевого управления
• F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
• F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Схема блока плавких вставок высокой мощности (на рис 2)

Описание

1. 70А — дополнительный отопитель салона
2. 80А — блок предохранителей и реле в салоне
3. 80А — блок предохранителей и реле в салоне
4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
5. 30А — дополнительный отопитель
6. 50А — ЭБУ АБС с ESP

Блоки возле АКБ

Возле аккумулятора расположены 2 дополнительных блока.

Схема блока отключения АКБ (на рис 1)

Описание

• F1 — 190A Стартер
• F2 — 50A блок предохранителей и реле в салоне
• F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
• F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
• F5 — 80A электроусилитель рулевого управления
• F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
• F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Схема блока плавких вставок высокой мощности (на рис 2)

Описание

1. 70А — дополнительный отопитель салона
2. 80А — блок предохранителей и реле в салоне
3. 80А — блок предохранителей и реле в салоне
4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
5. 30А — дополнительный отопитель
6. 50А — ЭБУ АБС с ESP

Предохранители и реле под капотом Рено Меган 3

Основным блоком в моторном отсеке считается блок защиты и коммутации, расположенный с левой стороны возле стойки и крыла автомобиля.

Схема блока предохранителей и реле под капотом Рено Меган 3

Описание

1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
3. 15А — Насос омывателя фар
4. 20А — Противотуманные фары
5. 10А — Дальний свет (левая блок-фара)
6. 10А — Дальний свет (правая блок-фара)
7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
8. 30А — Блоку правления ABS, ESP
9. 30А — Передний стеклоочиститель
10. 10А — Блок управления подушками безопасности
11. 20А — Не используется
12. 7,5А — ЭБУ коробки передач
13. 25А — Система управления двигателем
14. 15А — Датчики концентрации кислорода — нагрев
15. 20А — ЭБУ коробки передач
16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
18. 15А — Блок управления электрооборудованием
19. 30А — Стартер
20. — Не используется
21. 20А — Топливный модуль, катушки зажигания, ЭБУ системы питания сжиженным газом
22. 10А — Электромагнитная муфта компрессора кондиционера
23. 5А — ЭБУ системы впрыска
24. 20А — Ближний свет (левая фара), электрокорректор
25. 20А — Ближний свет (правая фара), электрокорректор
26. — Не используется

Блоки под капотом

Блок защиты и коммутации

Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

p, blockquote 18,0,0,0,0 —>

1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
3. 15А — Насос омывателя фар
4. 20А — Противотуманные фары
5. 10А — Дальний свет (левая блок-фара)
6. 10А — Дальний свет (правая блок-фара)
7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
8. 30А — Блоку правления ABS, ESP
9. 30А — Передний стеклоочиститель
10. 10А — Блок управления подушками безопасности
11. 20А — Не используется
12. 7,5А — ЭБУ коробки передач
13. 25А — Система управления двигателем
14. 15А — Датчики концентрации кислорода — нагрев
15. 20А — ЭБУ коробки передач
16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
18. 15А — Блок управления электрооборудованием
19. 30А — Стартер
20. — Не используется
21. 20А — Топливный модуль, катушки зажигания, ЭБУ системы питания сжиженным газом
22. 10А — Электромагнитная муфта компрессора кондиционера
23. 5А — ЭБУ системы впрыска
24. 20А — Ближний свет (левая фара), электрокорректор
25. 20А — Ближний свет (правая фара), электрокорректор
26. — Не используется

Блок 2

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

Обозначение

p, blockquote 24,0,0,0,0 —>

• A — Не используется
• B — Реле подогревателя топлива
• C — Реле света заднего хода
• D — Не используется
• F1 — 80A блока управления погружными подогревателями
• F2 — 70A блока предпускового подогрева
• F3 — Не используется
• F4 — 80A блока управления погружными подогревателями
• F5 — 60A / 40А реле электровентилятора
• F6 — 20А Подогревателя топлива
• F7 — Не используется
• F8 — 30А реле электровентилятора
• F9 — Не используется

Блоки возле аккумулятора

Блок отключения аккумуляторной батареи (1)

p, blockquote 29,0,0,1,0 —>

• F1 — 190A Стартер
• F2 — 50A блок предохранителей и реле в салоне
• F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
• F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
• F5 — 80A электроусилитель рулевого управления
• F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
• F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Блок плавких вставок высокой мощности(2)

p, blockquote 35,0,0,0,0 —>

1. 70А — дополнительный отопитель салона
2. 80А — блок предохранителей и реле в салоне
3. 80А — блок предохранителей и реле в салоне
4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
5. 30А — дополнительный отопитель
6. 50А — ЭБУ АБС с ESP

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

p, blockquote 38,0,0,0,0 —> p, blockquote 39,0,0,0,1 —>

А если есть что добавить — пишите в комментарии.

Замена нерабочих элементов

Практически все магистрали питания электроприборов Рено . Наиболее мощные потребители электричества подключены через реле. Предохранители и реле находятся в двух монтажных блоках, находящихся в салоне и в моторном отделении. Монтажный блок под капотом находится с левой стороны по ходу машины. В этом блоке и расположено реле кондиционера, оно же — электромагнитная муфта компрессора системы кондиционирования, которая рассчитана на силу тока в 10А.

Замену данной муфты на Меган 2 можно разделить на следующие этапы:

• выкрутить шурупы крышки монтажного блока;
• отделить крышку монтажного блока;
• вынуть аккумулятор;
• извлечь болт крепления коммутационного блока и отвести его в бок для удобства проведения замены;
• согласно рисунку, находящегося на обратной стороне крышки, надо выбрать необходимую муфту компрессора и руками её вытянуть;
• вставить новую муфту и вернуть блок на место, после чего установить назад аккумулятор и закрыть крышкой монтажный блок.

В процессе использования автомобиля Меган 2, производительность элементов кондиционирования воздуха снижается, как за счет механических повреждений, так и из-за износа оборудования. Так на протяжении года в системе объем охладителя может уменьшиться на 10%-15 % . Ввиду этого необходимо периодически проводить проверку работы компонентов системы и замену фильтра воздуха салона.

Не стоить забывать и о чистке конденсора и испарителя. Некоторые автопроизводители рекомендуют даже при низких температурах включать систему на короткое время, для того чтобы произошла автоматическая смазка деталей и магистралей.

Ноябрь 20th, 2020 Admin

Renault Megane является старейшей моделью компании и радует автолюбителей с 1996 года. Даже новые автомобили способны выходить из строя, что уж говорить о машинах, купленных на вторичном рынке. Одним из слабых мест Megane является электрика. Дожди и сырая, влажная погода постепенно приводят к тому, что начинают окисляться контакты фар. У дофейслифтинговых седанов помимо фонарей из-за перегрева может оплавиться рассеиватель. Это приводит к выходу из строя блоков розжига ксенонового света, которые стоят очень даже не дешево.

Электростеклоподъемники со временем могут выйти из строя, так как плохо защищены. Кнопки опускания и поднимания стекла тоже не блещут своей надежностью, даже в сухом виде способны заклинить. У автомобилей этой марки подчистую «накрывается» климат-контроль, так как заклинивает вентилятор. Пройдя тысячный километраж вовсе может отказать система, так как заклинивает компрессор кондиционера.

Не редко загорается датчик неисправности airbag, погасить его можно, достаточно проинспектировать электроразъем, находящийся под сиденьем водителя. Стоит прислушиваться к своему автомобилю. Если поворачивая руль, водитель слышит щелчок, то замене будет подлежать блок рулевых переключателей.

Чтобы как можно реже возникали проблемы по эксплуатации Мегана, нужно чистить отверстия водостоков перед ветровым стеклом. Иначе скопившаяся вода в будущем создаст неприятности с термошумоизоляцией моторного щита. Все эти поломки выльются в кругленькую сумму хозяину авто. Чтобы не доводить до грандиозных поломок, необходимо периодически проверять состояние электрики, не должна скапливаться вода.

Инструменты, необходимые для снятия блока предохранителей

Электроника Рено Меган находится под защитой плавких предохранителей, что позволяет хорошо защитить оборудование от различных поломок, позволив надолго продлить его жизнь.

Если какая-то система не функционирует, значит, предохранитель перегорел, нужно его заменить. Если необходимо снять блок предохранителей в салоне, то никакие инструменты не понадобятся, достаточно иметь не кривые руки. Чтобы снять блок из-под капота, нужны будут отверткаи ключ на 10 , чтобы откручивать гайки.
