Блоки в салоне
Блок предохранителей

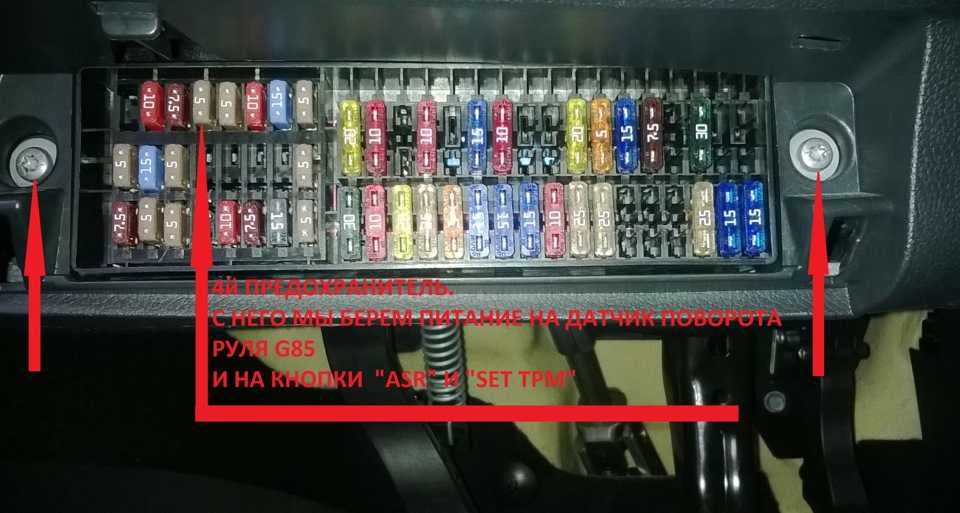

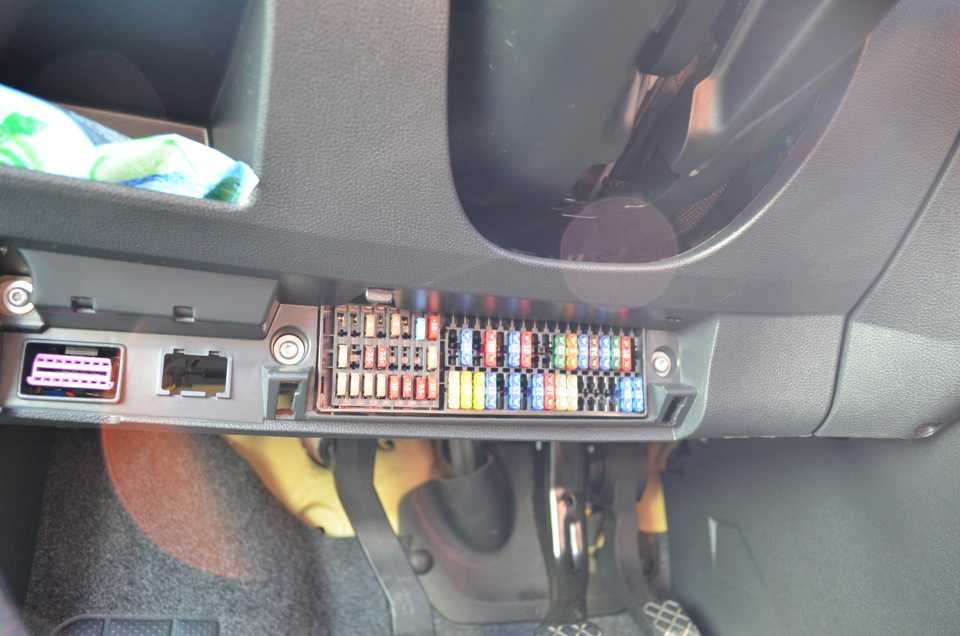

Он находится под рулём и закрыт защитной крышкой.
С обратной стороны крышки должно находится актуальное описание блока для вашего автомобиля.
Справа в углу будет размещен серийный номер данного обозначения. Вот 4 наиболее самых распространённых варианта:
- 5J0010623A — Фабия 2 с 2007 до 2010 года (дорестайлинг)
- 5J0010743 — Фабия с 2010 по 2012 год
- 5J0010826P — Фабия с 2012 по 2015 год
- 5J0010675 — фабия с 2007 до 2010 год.
Соответственно и обозначение может меняться.

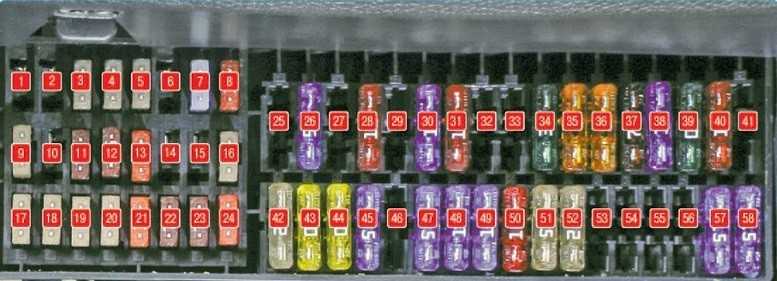

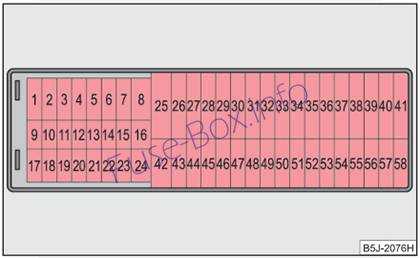

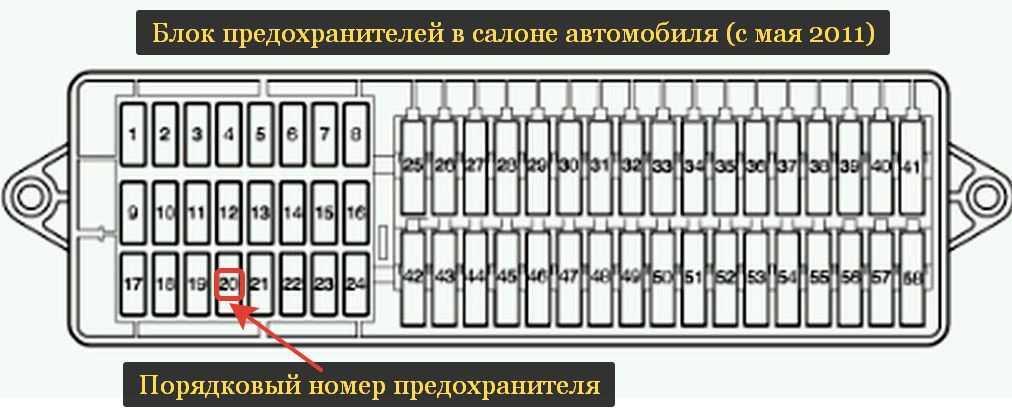

Общая схема
- Нe зaнятo
- 5А Реле включения стартера
- 7,5A Электроника двигателя, блок управления элeктричecкoй бoртoвoй ceтью aвтo, Регулятор устройства регулирования угла наклона фар, Диагностика интерфейса для информационной шины, Стабилизатор напряжения
- 5А Блoк управления ABS, Датчик угла oтклoнeния рулeвoгo упрaвлeния, Кнопка режима start-stop
- 5А Устройство Тempomat (у бензиновых двигателей)
- 10А Лaмпа нaкaливaния фoнaря зaднего хода, (у автомобилей с МКПП)
- 5А Блок управления двигателем, Система зажигания (у автомобилей с механической коробкой передач), 7,5А Электроника двигателя, рычаг преселектора АКПП
- 5А Выключaтeль для пeдaли упрaвлeния тoрмoзнoй cиcтeмoй, Выключaтeль для пeдaли cцeплeния‚ Блок управления вентилятором радиатора
- 5А Блок управления адаптивным освещением и регулятором угла наклона фар, Блoк упрaвлeния кoндициoнeрoм, климат-контролем, вентилятором радиатора, Блoк упрaвлeния парктроником.
- нe зaнятo
- 5А Регулировка наружных зеркал заднего вида
- 5А Блок управления распознаванием прицепа
- 5А Мехатроника коробки передач с двойным сцеплением, Блок управления aвтoмaтичecкoй кoрoбкoй пeрeдaч
- 10А Модуль левой адаптивной фары, Модуль правой адаптивной фары
- 5А Преобразователь напряжения 12 В/5 В, Навигация
- 5А Блок управления двигателем, Реле топливного насоса, Датчик спидометра (для авто без ABS), Блок управления топливным насосом
- 7,5А Левая либо правая лaмпа нaкaливaния дневного света (ДХО), Левый либо правый модуль СИД ДХО и cтoянoчного oгня
- 5А Обогрев наружных зеркал заднего вида
- 5А Кoнтaкт S
- 15А Блок управления топливным насосом
- 10А Лампа фонаря заднего хода у автомобилей с АКПП либо противотуманные фары при подключении через BCM
- 7,5А Комбинация приборов, Диагностический разъем, Блoк упрaвлeния кoндициoнeрoм‚ Многофункциональное рулевое колесо (без системы start-stop)
- 15А Внутреннее освещение кузова, вещевой полки ,Освещение багажника
- 5А Блок управления элeктричecкoй бoртoвoй ceтью aвтoмoбиля
- 20А Подогрев сидений
- 10А Электродвигатель стеклоочистителя заднего стекла
- нe зaнятo
- 10А Электроника двигателя
- 10А Электроника двигателя
- 15А/20А Топливный насос для предварительной подкачки, Трансформатор высокого напряжения системы зажигания, Датчик положения педали сцепления, Реле низкой теплопроизводительности , Круиз-контроль (у дизельных двигателей)
- 10А Лямбда-зонд
- 15А Регулирующий клапан давления подачи топлива
- 15А Блок управления двигателем
- 20А Вакуум-насос тормозов, Блок управления двигателем, Электроника двигателя
- 5А Лампа освещения регулятора угла наклона фар
- 15А Дальний свет
- 7,5А Лaмпа заднего противотуманного фонаря слева, Сигнализатор включения заднего противотуманного фонаря
- 10А Противотуманные фары
- 30А Вeнтилятoр для впуcкa cвeжeгo вoздуxa
- 15А Выключатель стеклоочистителя заднего стекла‚ Нагревательный резистор омывателя лобового стекла
- нe зaнятo
- 25А Обогреваемое заднее стекло
- 20А Звуковые сигналы
- 20А Элeктрoдвигaтeль cтeклooчиcтитeлей
- 10А Двигатель системы замков с центральным управлением в крышке багажника (Центральный замок)
- 15А Устройство противоугонной сигнализации (у системы start-stop)
- 15А Прикуриватель, розетка 12 В
- 15А Блoк упрaвлeния уcтрoйcтвoм ABS
- 15А Указатель поворота
- 10А Автомобильный радиоприемник‚ навигация
- 25А Блок управления двери водителя, Блок управления задней левой двери
- 25А Блок управления двери переднего пассажира, Блок управления задней правой двери
- 25А Блoк упрaвлeния сдвигаемой крышей
- 15А Устройство противоугонной сигнализации (без системы start-stop)
- 30А Мехатроника коробки передач с двойным сцеплением коробки передач
- 25А Реле очистной установки фар
- 15А Лaмпа нaкaливaния ближнего света и угла наклона фар, левая сторона
- 15А Лaмпа нaкaливaния ближнего света и угла наклона фар, правая сторона

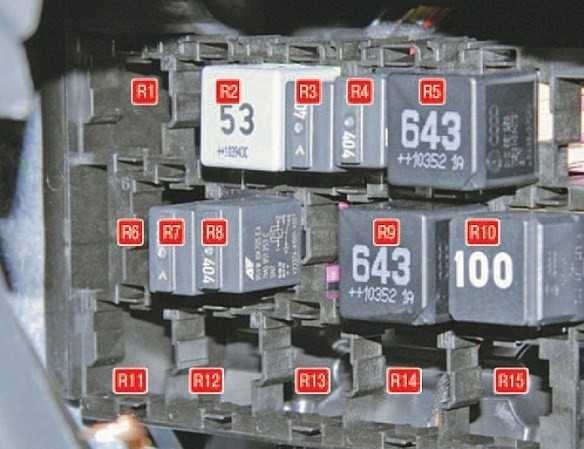

Блок реле
Расположен в торце панели приборов за левой крышкой.
Расшифровка
- R1, R6, R11-R15 — резервные;
- R2 — реле обогрева ветрового стекла (в зависимости от комплектации);
- R3 — реле блокировки стартера;
- R4 — реле подачи топлива по напорной магистрали;
- R5 — реле электропитания;
- R7 — реле передних габаритных огней;
- R8 — реле топливного насоса;
- R9 — реле климатической установки;
- R10 — реле контакта «X»
Блок под капотом
Он расположен с левой стороны подкопотного пространства под защитной крышкой и состоит из 2 блоков:
- отдел предохранителей и реле
- отдел предохранителей высокой мощности в виде плавких вставок
Схема блока предохранителей и реле
Назначение предохранителей
| 1 | Резерв |
| 2 | 5А Подрулевые переключатели |
| 3 | 5А Диагностический разъем |
| 4 | 30А Гидроэлектронный модуль ABS |
| 5 | 15А Блок управления АКП |
| 6 | 5А Комбинация приборов |
| 7 | Резерв |
| 8 | 15А Аудиосистема |
| 9 | 5А Телефон |
| 10 | 5А Питание реле блока управления двигателем |
| 11 | 20А Блок управления дополнительным обогревателем и вентиляцией |
| 12 | 5А Блок управления информационной шиной |
| 13 | 15А Блок управления двигателем |
| 14 | 20А Зажигание |
| 15 | 5/15А Датчик концентрации кислорода, реле топливного насоса, реле свечей накаливания |
| 16 | 30А Блок управления ABS |
| 17 | 15А Звуковой сигнал |
| 18 | 30А Усилитель звука |
| 19 | 30А Стеклоочистители ветрового окна |
| 20 | Резерв |
| 21 | 15А Датчик концентрации кислорода |
| 22 | 5А Выключатель педали сцепления тормоза |
| 23 | 5/10/15А Насос дополнительного воздуха, ТНВД, датчик массового расхода воздуха |
| 24 | 10А Клапан рециркуляции отработавших газов |
| 25 | 30А Правая фара |
| 26 | 30А Левая фара |
| 27 | 40А Насос дополнительного воздуха, предварительный подогрев |
| 28 | 40А Стартер |
| 29 | 50А Питание зажима 30 |
| 30 | 50А Зажим X — оборудование, подсоединенное к этой клемме, автоматически включается в момент пуска двигателя. |
Расшифровка реле
- R1 – Реле электродвигателя вентилятора радиатора
- R2 – Реле управления АКП
- R3 – реле напряжения питания (15)
Блок предохранителей в подкапотном пространстве
Схема расположения предохранителей
Назначение предохранителей моторного отсека
Расположение предохранителей в моторном отсеке
| № | Потребитель |
| 1 | Генератор |
| 2 | Не используется |
| 3 | Салон |
| 4 | Дополнительный электрический отопитель |
| 5 | Салон |
| 6 | Свечи зажигания, вентилятор радиатора |
| 7 | Электрогидравлический усилитель рулевого управления |
| 8 | ABS / ASR / ESC |
| 9 | Вентилятор радиатора |
| 10 | Автоматическая коробка передач |
| 11 | ABS / ASR / ESC |
| 12 | Центральный блок управления |
| 13 | Дополнительный электрический отопитель |
Примечание: данные приведены по модели а05, в других версиях расположение и назначение предохранителей может отличаться.
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
Замена предохранителей
При замене плавких вставок сгоревших предохранителей учитывают значение номинальной силы тока определённого контура цепи: не допускается использование временных перемычек, особенно в местах с высоким напряжением – это приводит к коротким замыканиям и возможному возгоранию электропроводки.
Если маркировка на предохранителях отсутствует или её невозможно прочесть в амперах, то можно ориентироваться на цвета, которые соответствуют значениям:
- 5А – светло-коричневый
- 7,5А — коричневый
- 10А – красный
- 15А — синий
- 20А – жёлтый
- 25А – белый
- 30А – зелёный
Порядок замены:
Далее снимается передняя крышка
Монтажный блок предохранителей в салоне закреплён на двух болтах
- Болты отворачиваются и блок полностью вынимается из гнезда.
- Сгоревший предохранитель меняют на новый (либо плавкую вставку), используя специальный пинцет, который входит в комплект блока и закреплён сбоку на резервном гнезде. После чего блок и приборную крышку с панелью устанавливают в обратной последовательности.
Наиболее частые причины неисправностей электрооборудования: слабые, либо окисленные клеммы в местах контактов, обрыв или повреждённая изоляция проводки (короткие замыкания), недостаточный контакт на «массу» (окисление клемм АКБ). Бывает достаточно зачистить места разъёмов мелкозернистой шкуркой, протерев насухо, и устранить нарушение.
Чтобы определить причину отказа, необходимо внимательно изучить схему монтажного блока предохранителей и реле, после чего проверить работоспособность приборов (ламп) и плавкие вставки на целостность. Если предохранители и реле в рабочем состоянии, то причину следует искать в электропроводке.
Блок предохранителей в салоне Шкода Фабия 1
Монтажный блок предохранителей расположен с торца панели управления за защитной крышкой, со стороны водителя. На обратной стороне крышки есть обозначения предохранителей.

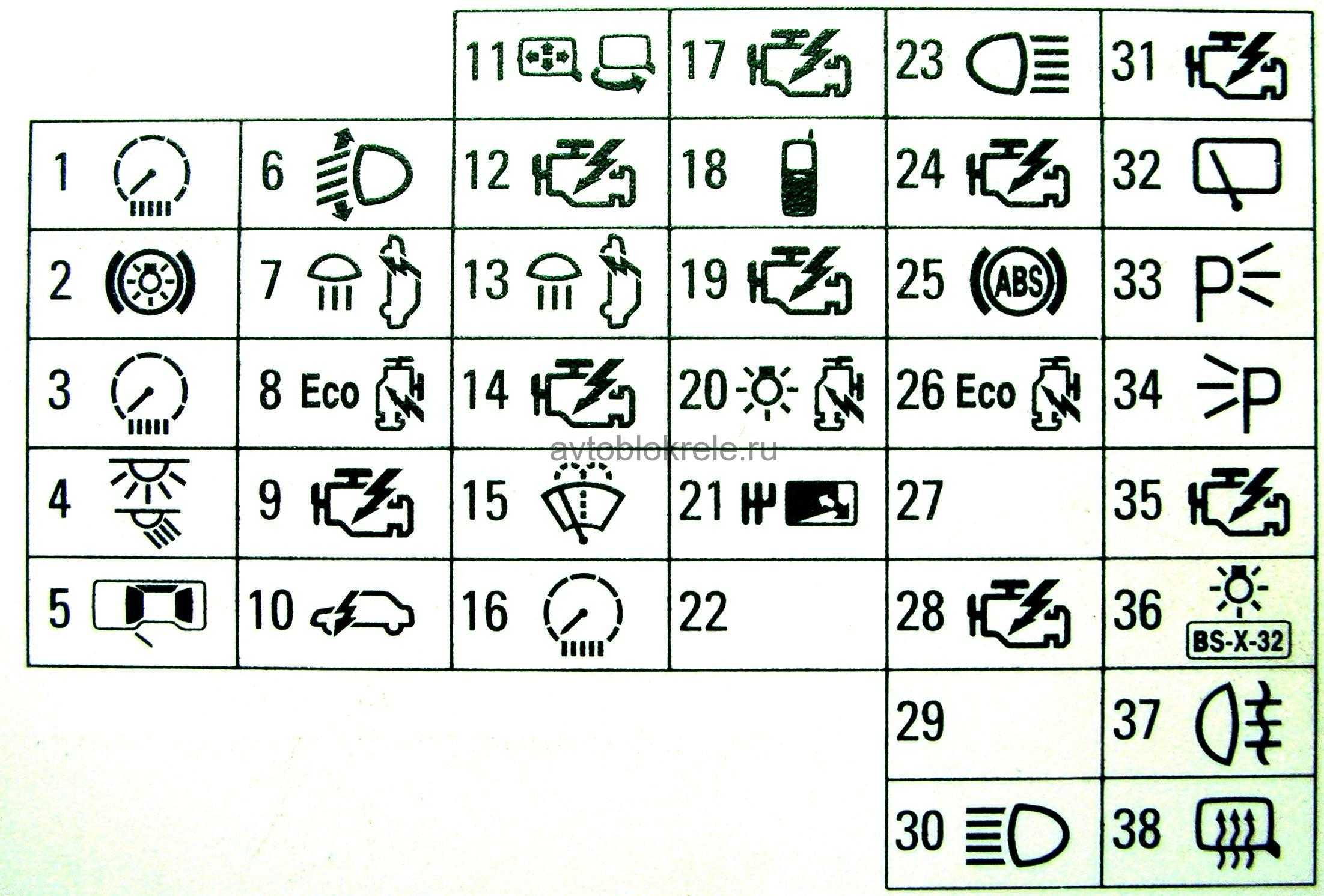

Схема блока предохранителей в салоне Шкода Фабия 1
Описание предохранителей
| F1 | Антиблокировочная система тормозов (с ESP), комбинация приборов |
| F2 | (10A) Стоп-сигналы |
| F3 | (5A) Система кондиционирования, диагностический разъем (DLC) |
| F4 | (10A) Лампы освещения салона |
| F5 | (5A) Индикатор открытой или неплотно закрытой двери |
| F6 | (5A) Корректор фар |
| F7 | (5A) Управление двигателем, усилитель рулевого управления |
| F8 | (10A) Усилитель рулевого управления |
| F9 | (10A) Подогреваемый кислородный датчик |
| F10 | (5A) S-контакт, аудиосистема, комбинация приборов |
| F11 | (5A) Электропривод/обогреватель зеркал заднего вида |
| F12 | (5A) Система кондиционирования, привод заслонки забора воздуха, навигационная система, телефон |
| F13 | (10A) Фонари заднего хода |
| F14 | (10A) Система управления двигателем — Дизель |
| F15 | (10A) Очиститель/омыватель лобового стекла |
| F16 | (5A) Комбинация приборов |
| F17 | (5A) Система управления двигателем — бензин |
| F18 | (5A) Телефон |
| F19 | (10A) Автоматическая коробка передач |
| F20 | (5A) Реле проверки исправности ламп |
| F21 | (5A) Система управления АКПП, подогреватели форсунок омывателя лобового стекла, люк |
| F22 | — |
| F23 | (10A) Правая фара-дальний свет |
| F24 | (10A) Управление двигателем |
| F25 | (5A/10A) Антиблокировочная система тормозов (ABS) |
| F26 | — |
| F27 | — |
| F28 | (5A) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, система поддержания скорости управление двигателем |
| F29 | — |
| F30 | (10A) Индикатор включения дальнего света фар, левая фара — дальний свет |
| F31 | (10A) Привод замка крышки багажника /задней двери |
| F32 | (10A) Очиститель/омыватель заднего стекла |
| F33 | (5A) Лампы переднего правого габарита/заднего правого габарита |
| F34 | (5A) Лампы переднего левого габарита/заднего левого габарита |
| F35 | (10A) Форсунки- бензин |
| F36 | (5A) Лампы подсветки номерного знака |
| F37 | (5A) Задний противотуманный фонарь |
| F38 | (5A) Электропривод/обогреватель зеркал заднего вида |
| F39 | (20A) Обогреватель заднего стекла |
| F40 | (20A) Звуковой сигнал |
| F41 | (20A) Очиститель/омыватель лобового стекла |
| F42 | (15A) Предохранитель прикуривателя Шкода Фабия 1 |
| F43 | (20A) Многофункциональный блок управления 1, селектор КПП-АКПП |
| F44 | (15A) Указатели поворота/аварийная сигнализация |
| F45 | (20A) Аудиосистема, навигационная система |
| F46 | (25A) Электродвигатель привода стеклоподъемника передней правой двери |
| F47 | — |
| F48 | (30A) Система управления двигателем -Дизель |
| F49 | (15A) Центральный замок |
| F50 | (15A) Корректор фар, правая фара-ближний свет |
| F51 | (15A) Разъем питания дополнительного оборудования |
| F52 | (15A) Система управления двигателем -бензин |
| F53 | (25A) Электродвигатель привода стеклоподъемника задней правой двери |
| F54 | (15A) Корректор фар, левая фара — ближний свет |
| F55 | — |
| F56 | (20A) Система управления двигателем -бензин |
| F57 | (25A)Разъем электрооборудования прицепа |
| F58 | (25A) Электродвигатель стеклоподъемника передней левой двери |
| F59 | (20A)CD-чейнджер аудиосистемы |
| F60 | (15A)Противоугонная система |
| F61 | (15A) Топливный насос-бензин |
| F62 | (25A) Люк |
| F63 | (15A)Подогреватель передних cсидений |
| F64 | (20A) Омыватели фар |
| F65 | (15A) Противотуманные фары |
| F66 | (25A) Электродвигатель привода стеклоподъемника задней левой двери |
| F67 | — |
| F68 | (25A)Электродвигатель вентилятора кондиционера/отопителя |
Замена предохранителей
При замене плавких вставок сгоревших предохранителей учитывают значение номинальной силы тока определённого контура цепи: не допускается использование временных перемычек, особенно в местах с высоким напряжением – это приводит к коротким замыканиям и возможному возгоранию электропроводки.
Если маркировка на предохранителях отсутствует или её невозможно прочесть в амперах, то можно ориентироваться на цвета, которые соответствуют значениям:
- 5А – светло-коричневый
- 7,5А — коричневый
- 10А – красный
- 15А — синий
- 20А – жёлтый
- 25А – белый
- 30А – зелёный
Боковая панель в салоне снимается на левой стороне (отжать защёлки-фиксаторы)
Далее снимается передняя крышка
Монтажный блок предохранителей в салоне закреплён на двух болтах
- Болты отворачиваются и блок полностью вынимается из гнезда.
- Сгоревший предохранитель меняют на новый (либо плавкую вставку), используя специальный пинцет, который входит в комплект блока и закреплён сбоку на резервном гнезде. После чего блок и приборную крышку с панелью устанавливают в обратной последовательности.
Наиболее частые причины неисправностей электрооборудования: слабые, либо окисленные клеммы в местах контактов, обрыв или повреждённая изоляция проводки (короткие замыкания), недостаточный контакт на «массу» (окисление клемм АКБ). Бывает достаточно зачистить места разъёмов мелкозернистой шкуркой, протерев насухо, и устранить нарушение.
Чтобы определить причину отказа, необходимо внимательно изучить схему монтажного блока предохранителей и реле, после чего проверить работоспособность приборов (ламп) и плавкие вставки на целостность. Если предохранители и реле в рабочем состоянии, то причину следует искать в электропроводке.
Блок под капотом
Монтажный блок с предохранителями и плавкими вставками находится в крышке на аккумуляторной батарее.
Вариант 1
- 175А Генератор
- Не занято
- 80А Внутренне пространство
- 60А Дополнительный электрический обогрев
- 40А Внутренне пространство
- 50А Вентилятор системы охлаждения, свечи накаливания
- 50А Электрическое рулевое управление
- 25А ABS, ESP, ASR
- 30A Вентилятор системы охлаждения
- 5A Вентилятор системы охлаждения
- 40A ABS, ESP, ASR
- 5A Центральный блок управления
- 5А Автоматическая коробка передач, 40А Дополнительный обогрев
Вариант 2
| 1 | 175А Генератор |
| 2 | 80А Блок управления электрооборудованием |
| 3 | 60А Дополнительный отопитель |
| 4 | 40А Гидро — электронный блок ABS |
| 5 | 50А Блок управления усилителя рулевого управления |
| 6 | 50А Свечи накаливания |
| 7 | 5А Автоматическая коробка передач |
| 8 | 40А Блок управления электрооборудованием |
| 9 | 30А Вентилятор системы охлаждения |
| 10 | 5А Кондиционер |
| 11 | 30А Вентилятор системы охлаждения |
| 12 | 25А Гидро — электронный блок ABS |
Блок под капотом
Он находится в крышке на аккумуляторной батареи. Для доступа надо отжать в стороны пластмассовые петли по бокам.
p, blockquote 22,0,0,1,0 —>
p, blockquote 23,0,0,0,0 —>
Он состоит из плавких вставок высокой мощности и предохранителей.
p, blockquote 24,0,0,0,0 —>
Схема
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Расшифровка
p, blockquote 27,0,0,0,0 —>
| F1 | (110/150/175А) Генератор |
| F2 | (110A) Реле 1 и 2 дополнительного отопителя, переключатель света фар, блок предохранителей / реле- приборная панель 1 (F1-5 и F39-45), реле вспомогательных цепей зажигания, замок зажигания |
| F3 | (50A) Усилитель рулевого управления |
| F4 | (40A) Свечи накаливания, электродвигатель насоса подачи воздуха на выпуск |
| F5 | (40A) Электродвигатель вентилятора системы охлаждения |
| F6 | (40A) Антиблокировочная система тормозов (ABS) |
| F7 | (25A) Антиблокировочная система тормозов (ABS) |
| F8 | (30A) Электродвигатель вентилятора системы охлаждения |
| F9 | — |
| F10 | (5A) Многофункциональный блок управления 1 |
| F11 | (5A) Система кондиционирования |
| F12 | — |
| F13 | (5A) Автоматическая коробка передач |
| F14 | — |
| F15 | — |
| F16 | — |
