Схема предохранителей и реле toyota avensis (2003-2009)

Блоки под капотом

Расположение

Общее расположение электронных блоков управления под капотом

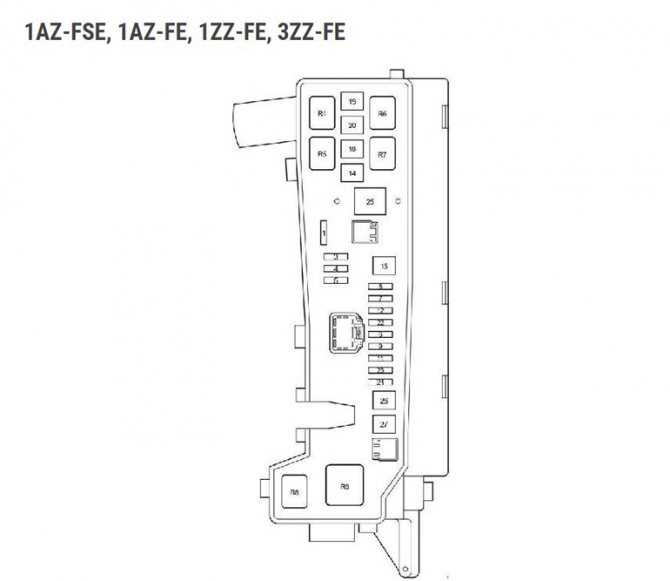

(1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)

Вариант Б

(1CD-FTV)

Описание

1. Блок управления форсункой
2. Дополнительный блок предохранителей
3. Блок предохранителей и реле
4. Блок управления левой фарой
5. Коробка реле
6. Реле стеклоочистителя
7. Блок управления правой фары
8. Блок управления тормозами (VSC)
9. Блок управления тормозами (без VSC)
10. Реле свечей накаливания
11. Дополнительный обогреватель

Блок предохранителей и реле

Расположен в левой части моторного отсека.

Схема

Вариант А

Вариант Б

Обозначение

1	—
2	25А VSC — 1CD-FTV: ABS, VSC
25А АБС — 1CD — FTV: АБС
3	—
4	—
5	—
6	7,5A ALT-S — Система зарядки
7	30A DCC — Предохранители: «ECU-B N.2», «DOME», «RAD N.2»
восемь	30А АМ2 — Система пуска, предохранители: «ST», «IGN»
девять	10A ОПАСНО — указатели поворота, аварийные огни
10	25A F-HTR — 1CD-FTV: Подогрев топлива
одиннадцать	АКУСТИЧЕСКИЙ РОГ 15А — Звуковой сигнал
12	20A EFI — Многоточечная система впрыска / Система последовательного многоточечного впрыска, предохранители: «EFI NO.1», «EFI NO.2»
13	25A PWR HTR — 1CD — FTV: Дополнительный обогреватель
14	30A RR DEF — Обогрев заднего стекла
15	40A MAIN — Стеклоочиститель, фары, предохранители: «H-LP HI LH», «H-LP HI RH», «H-LP LH», «H-LP RH»
16	50A AM1 NO.1 — 1CD-FTV: предохранители: «ACC», «CIG», «RAD NO.1», «ECU-B NO.1», «FL P / W», «FR P / W», «RL P / N», «RR P / N»
17	30A H / CLN — Очиститель фар
18	40A HTR — Кондиционер плита
19	30A CDS — Вентилятор охлаждения
ветры	40A RDI — 1CD-FTV, 1ZZ-FE, 3ZZ-FE: вентилятор охлаждения
30A RDI — 1AZ-FE, 1AZ-FSE: вентилятор охлаждения
21 год	50A VSC — 1CD — FTV: ABS, VSC
40А АБС — 1CD — FTV: АБС
22	15A IG2 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: система запуска, система многоточечного впрыска / система последовательного многоточечного впрыска
23	АКСЕЛЕРАТОР 10А — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой
10A ETCS — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой
24	20A A / F — 1AZ-FSE, 1AZ-FE: Датчик топливовоздушного отношения
25	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: —
26 год	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: —
27	50A EMPS — 1ZZ-FE, 3ZZ-FE: Усилитель руля
Реле
R1	EFI MAIN — 1CD — FTV: вентилятор охлаждения
R2	EDU — 1CD — FTV: вентилятор охлаждения
R3	FAN NO.3 — 1CD — FTV: вентилятор охлаждения
R4	FAN N.1 — Вентилятор охлаждения
R5	FAN N.2 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: вентилятор охлаждения
R6	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:  —
R7	ВЕНТИЛЯТОР №3 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: вентилятор охлаждения
R8	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:  —
R9	EMPS — 1ZZ-FE, 3ZZ-FE: Усилитель руля

Дополнительный блок предохранителей

Схема

Вариант А

Деловое свидание, встреча

1	—
2	50A HTR2 — Дополнительный обогреватель
3	50A HTR1 — Дополнительный обогреватель
4	80A GLOW — Свечи накаливания
5	140A ALT — реле: «IG1», «TAIL», «SEAT HTR», предохранители: «H-LP CLN», «AM1 NO.1», «RDI», «CDS», «VSC» (50A), » VSC »(25A),« ABS »(40A),« ABS »(25A),« H / CLN »,« RR DEF »,« GLOW »,« HTR NO1 »,« HTR NO2 »,« RFGHTR »,» AM1 NO.2 »,« RR FOG »,« S / ROOF »,« STOP »,« P / POINT »,« FR FOG »,« OBD2 »,« DOOR»
Реле
R1
R2	HTR2 — Дополнительный отопитель
R3	HTR1 — Дополнительный отопитель

Вариант Б

Расшифровка

1	10A EFI NO.1 — Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива
2	7.5A EFI NO.2 — Система контроля выбросов
3	25А VSC — АБС, VSC
25А АБС — АБС
4	100А ALT — 1ZZ-FE, 3ZZ-FE: Предохранители: «AM1 NO.1», «H-LP CLN», «ABS» (25A), «VSC» (25A), «ABS» (40A), «VSC». «» (50 А), «CDS», «RDI», «HTR», «RR DEF», «RR FOG», «FR FOG», «AM1», «PORTA», «STOP», «OBD2», «S / ROOF», «PWR SEAT», «P / POINT», «TAIL», «PANEL», «RR WIP», «ECU-IG», «WIP», «GAUGE2», «GAUGE1», «HTR». «,» S-HTR»
120А ALT — 1AZ-FSE, 1AZ-FE: Предохранители: «AM1 NO.1», «H-LP CLN», «ABS» (25A), «VSC» (25A), «ABS» (40A), «VSC». «» (50 А), «CDS», «RDI», «HTR», «RR DEF», «RR FOG», «FR FOG», «AM1», «PORTA», «STOP», «OBD2», «S / ROOF», «PWR SEAT», «P / POINT», «TAIL», «PANEL», «RR WIP», «ECU-IG», «WIP», «GAUGE2», «GAUGE1», «HTR». «,» S-HTR»
5	50А VSC — ABS, VSC
40А АБС — АБС
6	50A AM1 NO.1 — Предохранители: «PWR SEAT», «FR DIC», «FUEL OPN», «ECU-B 1», P-RR P / W «,» P-FR P / W «,» D- RR P / W «,» D-FR P / W»
7	30A H-LP CLN — Очиститель фар
Реле
R1	INJ — инжектор
R2	EFI — Блок управления двигателем
R3	IG2 — Зажигание
R4	A / F — датчик воздушно-топливного отношения

Фото — пример

Схема

Описание

1	10A H-LP HI LH — Левая фара (дальний свет)
2	10A H-LP HI RH — Правая фара (дальний свет), панель приборов
3	15A H-LP LH — Левая фара (ближний свет)
4	15A H-LP RH — Фара правая (ближний свет)
Реле
R1	РОГ — Звуковой сигнал
R2	F-HTR — Подогрев топлива
R3	H-LP — Фары
R4	DIM — Диммер
R5	ВЕНТИЛЯТОР №2 — Вентилятор охлаждения

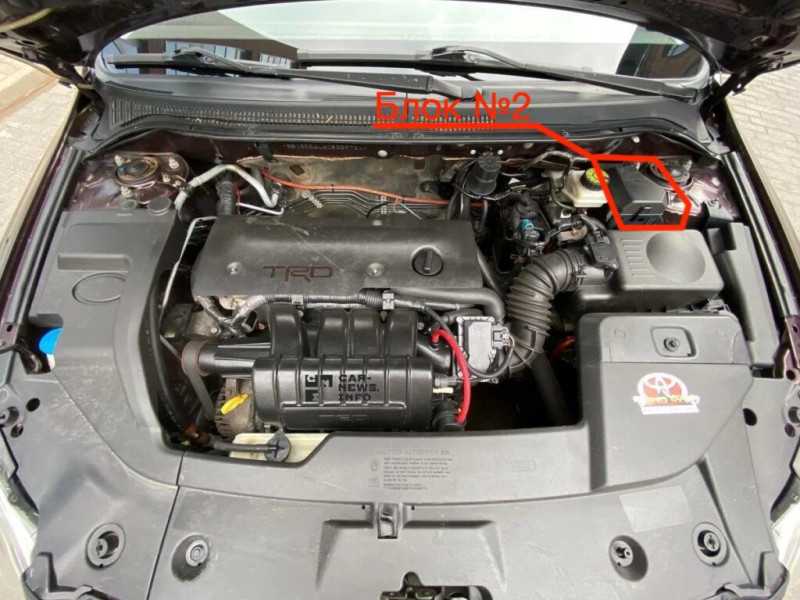

Расположение блока предохранителей и реле №2 в моторном отсеке для версий с двигателем 1CD-FTV

Место расположение блока предохранителей и реле №2 указано на общей схеме расположения всех блоков под капотом.

Назначение предохранителей и реле в блоке №2 с 1CD-FTV

Номер на схеме	Обозначение потребителя	Номинал предохранителя в А.	Назначение потребителя
1	–	–	–
2	HTR2	50	Вспомогательный отопитель
3	HTR1	50	Вспомогательный отопитель
4	GLOW	80	Свечи накала
5	ALT	140	Реле: “IG1”, “TAIL”, “SEAT HTR”, предохранители: “H-LP CLN”, “AM1 NO.1”, “RDI”, “CDS”, “VSC” (50A), “VSC” (25A), “ABS” (40A), “ABS” (25A), “H/CLN”, “RR DEF”, “GLOW”, “HTR NO1”, “HTR NO2”, “RFGHTR”, “AM1 NO.2”, “RR FOG”, “S/ROOF”, “STOP”, “P/POINT”, “FR FOG”, “OBD2”, “DOOR”
Реле
R1	–	–
R2	HTR2	Вспомогательный отопитель
R3	HTR1	Вспомогательный отопитель

Предохранители Avensis T220

Как и в большинстве машин, у Авенсис Т220 главные блоки находятся под капотом и внутри салона. Производитель предусмотрел возможность монтажа дополнительных блоков, с помощью которых можно будет управлять разным электрооборудованием. Под капотом можно увидеть такие блоки, как:

1. Главный находится около левого крыла;
2. Монтажный блок около радиатора;
3. Контроллер – слева вверху;
4. Реле омывателей расположилось вблизи цоколя правого осветительного прибора.

Внутри автомобиля местонахождение главного блока – это нижняя левая часть под рулевым колесом. Здесь же неподалеку установлены дополнительные устройства, помогающие управлять электрооборудованием. С их помощью водитель управляет подушками безопасности, подогревом сидений, противотуманками, центральным замком, а также многим другим.

Расшифровка предохранителей и реле в основных блоках

Из чего состоит монтажный блок, располагающийся вблизи двигателя? Это, непосредственно, реле и несколько предохранителей.

Компоненты релейной схемы:

1. R1 – муфта климат-контроля;
2. R2, R3, R8 – вентиляционная система;
3. R4 – управление ДВС;
4. R5 – световая оптика;
5. R6 – сигнальные оповещения;
6. R7 – стартер.

1. 1 – реле световой оптики;
2. 2 – электропитание реле запуска и вентиляционной системы радиатора;
3. 4 – генератор;
4. 5 – реле омывателей;
5. 6 – поворотные сигналы, аварийные световые сигналы, охранная система;
6. 7 – программа, помогающая управлять автоматической коробкой передач, двигателем, инжекторами;
7. 8 – габариты;
8. 9 – мультимедиа;
9. 10 – перемычки;
10. 11 – левый осветительный прибор;
11. 12 – цепь, по которой передается сигнальное оповещение;
12. 13 – приборы, освещающая оптика, встроенная внутри салона и багажника, охранная система;
13. 14 – правый осветительный прибор;
14. 15 – отопитель.

Расшифровка буквенных иконок:

1. AM1 – зажигание;
2. STOP – электропитание останавливающих сигнальных оповещений;
3. POWER – крышка люка, стеклоподъемники;
4. DOOR – дверной замок;
5. SEAT HTR – подогрев кресел;
6. FR FOG – противотуманки, расположенные спереди;
7. FR DEF – прогрев задних стекол;
8. ABS – антиблокировочная система тормозов;
9. H-LP CLN – омыватели;
10. FAN MAIN – вентиляционная система радиаторов;
11. HTR – печка;
12. RR DEF – подогрев задних стекол.

Цепи питания монтажного блока салона

Под защитой этих цепей находятся компоненты:

1. FR FOG;
2. SEAT HTR;
3. FR DEF;
4. Панель приборов, муфта климат-контроля, датчики по слежению за масляным уровнем, скоростным режимом, горючим. Отключение фар при сдавании назад, печка, обогрев, ручник, подогрев сидений, управление коробкой передач, антиблокировочной тормозной системой, двигателем и автосигнализацией;
5. Стеклоочистители;
6. Управление двигателем, антиблокировкой колес, коробкой передач, датчик слежения за объемом тормозной жидкости, масляным давлением, зарядом АКБ;
7. Дверной замок;
8. Управление двигателем, коробкой передач, отключение противотуманок, прогрев стекла, питание печки;
9. Автомат КПП, двигатель;
10. Поворотники;
11. Электроприводная система зеркал заднего обзора, прикуриватель, мультимедиа, система безопасности;
12. Реле вентиляционной системы радиатора;
13. Стоп-сигналы;
14. Управление двигателем, коробкой передач.

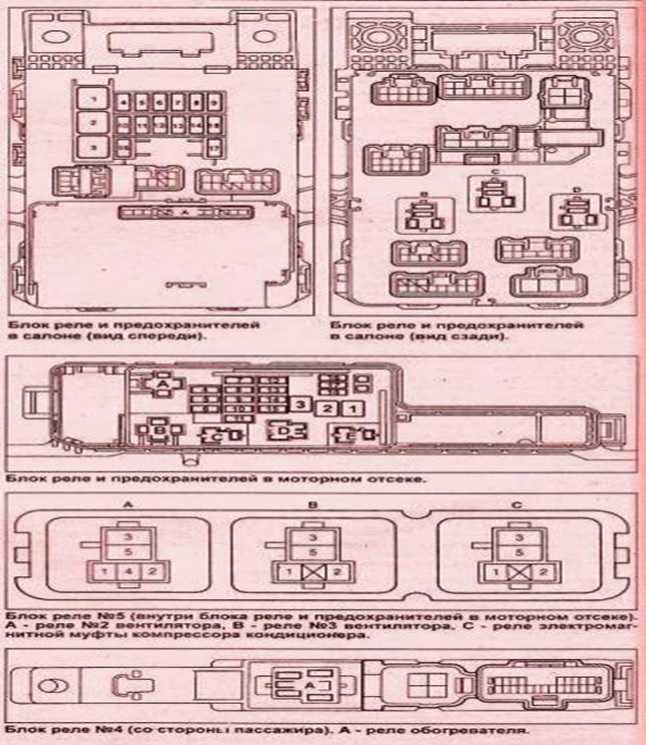

Обзор салона

Автомобили с правым рулем

1. Блок предохранителей
2. Интеграционное реле
3. Реле размыкания цепи
4. Реле заднего противотуманного света
5. Реле обогревателя заднего стекла
6. Блок реле
7. Реле указателя поворота
8. Усилитель транспондерного ключа
9. EPS ECU
10. Компьютер с транспондерным ключом
11. Антенный усилитель
12. Соединительный блок
13. Реле стеклоочистителя
14. Приемник управления дверью
15. ЭБУ системы управления световым потоком фар
16. ЭБУ двигателя и ECT (A / T) ЭБУ двигателя (M / T)
17. Блок управления кондиционером
18. Дополнительный разъем (ЭБУ системы навигации)
19. ЭБУ блокировки переключения передач
20. Блок датчика подушки безопасности
21. ЭБУ навигации
22. Дополнительный блок предохранителей
23. RHD: ЭБУ системы защиты от кражи

Предохранители и реле Toyota Carina E

Как только эти действия будут выполнены, можно приступать к снятию крышки блока и непосредственной замене неисправного элемента. В основном, процесс замены не вызывает никаких трудностей и осуществляется довольно.

Многие владельцы транспортных средств способны справиться с подобной задачей самостоятельно, что позволит сэкономить денежные средства. Однако если после того, как была произведена замена, никаких улучшений в работоспособности автомобиля не произошло, стоит обратиться в СТО за помощью профессионалов.

Тойота Карина E — автомобиль, заслуживший доверие большинства автолюбителей.

Предохранители Toyota Carina E

Наличие трех блоков предохранителей и реле говорит о безопасной работе множества функций и устройств транспортного средства. Устал платить за штрафы? Выход есть! На форумах прочитал, что реле 3-х контактное, и что можно легко поменять на реле от ВАЗ Так и сделал, купил, решил поменять.

Все делал по плану, снял крышку под рулевой колонкой, отодвинул сиденье, чтоб лечь на пол и начал искать блок реле. Задача оказалось не легкой, так как опыта было мало.

И нашел только 3 релюхи, которые еще и 4-х контактные. Вот беда. А 3-х контактную не нашел. Решил, что лучше обратиться к электрику, как говориться — «если не знаешь броду, не суйся в воду». А также механизмом складывания, которого не.

Управляйте автомобилем и анализатором до четвертой скорости. Примерно раз в месяц в ремонт приходит автомобиль, который плохо заводится именно из-за слабого контакта клемм расположение реле тойота карина е аккумуляторе.

Третье поколение этого универсала появилось в году одновременно с переводом всего модельного ряда Carina на передний привод.

Это просто позволяет не нервничать и не терзать ручку каждую секунду, держать дистанцию, на которой ни один умник из ультра левого ряда не сможет вклиниться перед.

Одна из них имеет выносные реле-регуляторы, а вторая — встроенные.

Распиновка Предохранители Тойота Карина Е — adservicld2

На большинстве машин установлены встроенные реле-регуляторы. Но порой встречаются автомобили, у которых сразу и не найдешь, где находится этот реле-регулятор. Если оно около бесконечности, то в цепи есть обрыв. Модификации, оснащенные полным приводом, имеют объём 2,0 литра.

Схема лабораторного блока питания на микроконтроллере Toyota Carina как спортивный седан среднего класса ознаменовала собой целую эпоху.

Сам расположение реле тойота карина е никогда этой проблемой не задавался: Блок предохранителей Carina E Вентилятор радиатора расположение реле тойота карина е не прекращая.

Помогите найти предохранитель на закрывание цз на карине ST Именно в этот период на рынке появилось шестое поколение Toyota Carina.

Она получила одинаковую с Corona базу и основные узлы, а также спортивный облик с присущим Carina дизайном передней части кузова. Такую форму, оптимально подходящую для преодоления воздушных потоков, этот седан не видел даже в свои лучшие времена. Что касается двигателей, то на это поколение Carina устанавливали бензиновые двигатели с объёмами 1.

Не горят лампочки комбинации приборов на Toyota Vista 50 кузов. Not light bulbs instrument cluster Было выпущено семь поколений Тойота Карина, отличающихся как по дизайну, так и по мощности двигателей.

Последнее седьмое поколение Toyota Carina имеет высокофорсированный двигатель 4.

Схема блока предохранителей

1CD-FTV

Назначение предохранителей и реле в блоке предохранителей в моторном отсеке

№	название	ампер	схема
1	–	–	–
2	VSC	25	1CD-FTV: ABS, VSC
2	ABS	25	1CD-FTV: ABS
3	–	–	–
4	–	–	–
5	–	–	–
6	ALT-S	7,5	Система зарядки
7	DCC	30	Предохранители “ECU-B NO.2”, “DOME”, “RAD NO.2”
8	AM2	30	Система пуска, предохранители “ST”, “IGN”
9	ОПАСНОСТИ	10	Указатель поворота и сигнальная лампа аварийной сигнализации
10	F-HTR	25	1CD-FTV: Подогреватель топлива
11	HORN	15	рожок
12	EFI	20	Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, предохранители “EFI NO.1”, “EFI NO.2”
13	PWR HTR	25	1CD-FTV: Электронагреватель
14	RR DEF	30	Обогрев заднего стекла
15	ОСНОВНОЙ	40	Очиститель фар, фара, предохранители “H-LP HI LH”, “H-LP HI RH”, “H-LP LH”, “H-LP RH”
16	AM1 №1	50	1CD-FTV: «ACC», «CIG», «RAD NO.1», «ECU-B NO.1», «FL P / W», «FR P / W», «RL P / W», » RR P / W “
17	Н / CLN	30	Очиститель фар
18	HTR	40	Кондиционер, обогреватель
19	CDS	30	Электрический вентилятор охлаждения
20	RDI	40	1CD-FTV, 1ZZ-FE, 3ZZ-FE: Электрический вентилятор охлаждения
20	RDI	30	1AZ-FE, 1AZ-FSE: Электровентилятор системы охлаждения.
21	VSC	50	1CD-FTV: ABS, VSC
21	ABS	40	1CD-FTV: ABS
22	IG2	15	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Система запуска, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива
23	THROTTLE	10	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой
23	ETCS	10	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой
24	A / F	20	1AZ-FSE, 1AZ-FE: Датчик соотношения воздух-топливо
25	–	–	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
26	–	–	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
27	EM PS	50	1ZZ-FE, 3ZZ-FE: Электроусилитель руля
Реле
R1	EFI MAIN	1CD-FTV: Блок управления двигателем
R2	EDU	1CD-FTV: Блок управления двигателем
R3	ВЕНТИЛЯТОР №3	1CD-FTV: Электрический вентилятор охлаждения
R4	ВЕНТИЛЯТОР №1	Электрический вентилятор охлаждения
R5	ВЕНТИЛЯТОР №2	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электровентилятор системы охлаждения.
R6	–	1AZ-FSE / 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
R7	ВЕНТИЛЯТОР №3	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электровентилятор системы охлаждения.
R8	–	1AZ-FSE / 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
R9	EM PS	1ZZ-FE, 3ZZ-FE: Электроусилитель руля

Схема предохранителей и реле Toyota Avensis / Corona (1997-2002)

№	Имя	А	Назначение
1	MAIN	50	Реле фар
2	FAN MAIN	40	Вентилятор системы охлаждения, реле вентилятора системы охлаждения (FAN NO.1)
3	FAN SUB	30	Вентилятор системы охлаждения, вентилятор кондиционера, реле вентилятора системы охлаждения (FAN NO.2, FAN NO.3)
4	ALT-S	5	Генератор
5	H-LP CLN	30	Реле омывателей фар
6	HAZARD	15	Указатели поворота, выключатель аварийной сигнализации, индикатор указателей поворота, переключатель указателей поворота, реле указателей поворота, противоугонная система, датчик разбития стекла
7	EFI	15	Реле топливного насоса (Circuit Opening), блок управления двигателем, блок управления коробкой передач (A/T), топливный насос, датчик холла, подогреваемый кислородный датчик, инжектор, клапан ISC, датчик обедненной смеси, реле EFI, клапан EGR, датчик давления турбины, клапан завехрения потока, клапан холостого хода, клапан TCV
8	AM2	30	Замок зажигания
9	RAD NO.1	10	Аудио система
10	—	—	Short pin
11	HEAD (LH)	15	Левая фара, переключатель освещения
12	HORN	10	Звуковой сигнал, реле звукового сигнала, выключатель звукового сигнала
13	DOME	7.5	Освещение салона, комбинация приборов, индикатор открытых дверей, диод освещения багажного отсека, DLC3, освещение в дверях, освещение багажного отсека, люк, персональное освещение, звуковой сигнал противоугонной системы, противоугонная система, центральный замок, интегрированное реле
14	HEAD (RH)	15

Предохранители Avensis T270

В моделях Авенсис T270 установлены два основных блока предохранителей. Место их монтажа:

• в моторном отсеке со стороны левого крыла;
• в нижней части с левой стороны от руля – в салоне.

В салоне предусмотрена установка двух дополнительных релейных блочков. Они расположены под приборной панелью в центральной части. Также предусмотрены дополнительные системы управления и защиты электрооборудования. Они расположены в различных частях кузова и моторного отсека.

Назначение пред-ей

Блок, который расположен в отсеке силового агрегата, состоит из релейной части и плавких защитных элементов. Релейная схема состоит из:

R1, R2, R7, R8 – вентилятор радиатора;

R3, R4 – противотуманное освещение;

R5 –управление силовым агрегатом;

R6 – фары;

R9 – освещение салона;

R10 – лючок бензобака;

R11, R12 – диммер.

Предохранители предназначены для защиты следующих элементов:

1 – освещение пространства нахождения ног, багажного отделения, порогов дверей и индивидуальная подсветка (10А);

2 – мультимедийная система (20А);

3 – корректировка положения руля, автозапуск, ПДУ (10А);

4, 9, 15, 23, 24, 25, 37, 40, 48, 49, 57 – резерв;

5 – кондиционер, автозапуск, электропривод регулировки сидений и стеклоподъемников (10А);

6 –регулирование впрыска топлива (7.5А);

7 – центральный замок (25А);

8 – мультимедиа (30А);

10 – блокировка руля (20А);

11 – контроль состояния отработавших газов (20А);

12 – AM2 (30А);

13 – автоматика работы дроссельной заслонки (10А);

14 – поворотники и сигнализация аварийной остановки (10А);

16 – AM2 №2 (7.5А);

17, 42 – кондиционер (50А);

18, 46 – ABS, VSC (50А);

19, 20 – вентилятор радиатора (30 и 40А);

21 – дворники фар (30А);

22 – IP/JB (120А);

26 – H-LP MAIN (50А);

27 – P/I (50А);

28 – подогрев топлива (50А);

29 – ручной тормоз (50А);

30, 31 – электроусилитель руля (80А);

32 – ALT (140А);

33 – насос топливоподачи (30А);

34 – сигнал (15А);

Универсал Авенсис Т270 после рестайлинга

35 – лючок бензобака (15А);

36 – EDU (20А);

38 – автозапуск (40А);

39, 41, 43, 45 – дополнительный отопитель (30А);

44 – электрическая регулировка положения сидений (30А);

47 – подогрев пространства под стеклоочистителями (20А);

50 – розетка (15А);

51, 52 – ближний свет передних фар, соответственно левой и правой (15А);

53, 54 – дальний свет передних фар, соответственно левой и правой (15А);

55, 58 – EFI (10А);

56 – системы выпуска отработанного топлива, подачи и контроля потока воздуха (10А);

59, 60 – вентилятор радиатора (5А).

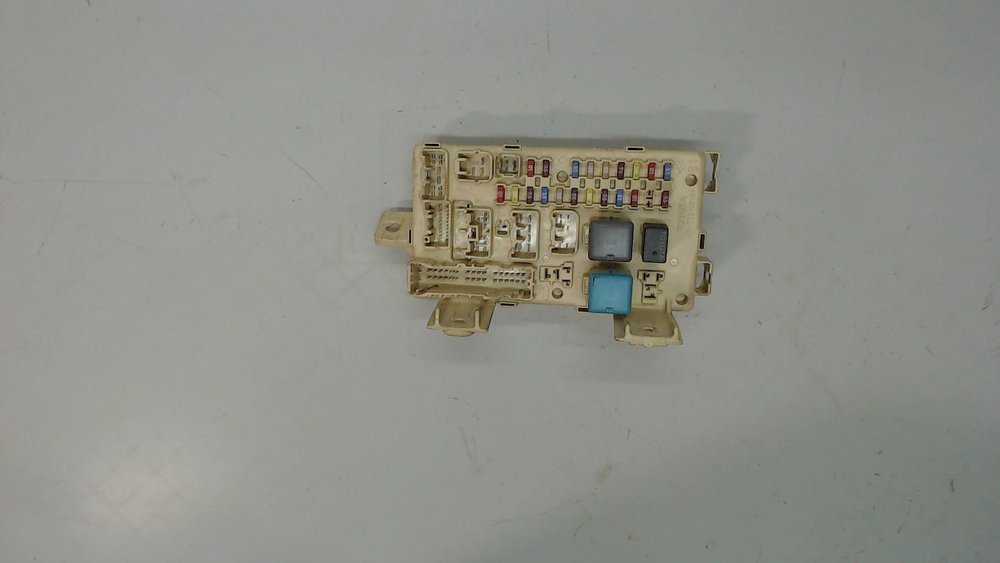

Зоны действия модулей и защиты электрооборудования, находящиеся в салоне.

Основной блок:

1 – запуск (7.5А);

2 – противотуманки (15А);

3 – ходовые огни (7.5А);

4 – противотуманные фонари, CIG (25А);

5 – центральный замок, двойное закрытие дверных замков (25А);

6, 19, 22 – резерв;

7 – STOP (10А);

8 – разъем для подключения диагностического оборудования (7.5А);

9 – фара заднего хода, зарядная система, световая сигнализация аварийной остановки, обогрев заднего стекла, кондиционер, камера заднего вида, программа помощи при парковке, оповещение о не пристёгнутом водителе (10А);

10 – автозапуск, вентилятор радиатора, люк, зеркало обзора заднего вида в салоне с антибликовым покрытием (10А);

11 – омывающий комплекс переднего и заднего стекла (15А);

12 – дворник заднего стекла (15А);

13 – датчик дождя и дворники лобового стекла (30А);

14 – кондиционер (10А);

15 – SEAT HTR (20А);

16 – приборная панель (7.5А);

17 – IGN (7.5А);

18 – задняя противотуманка (7.5А);

20 – корректировка положения руля (30А);

21 – обогрев внешних зеркал (10А);

23 – регулировка положения внешних зеркал, блокиратор переключения передач, мультимедийная установка, розетка (7.5А);

24 – CIG (15А);

25 – люк (20А);

26, 27 – задние стеклоподъемники правой и левой стороны (20А);

28 – стеклоподъемник переднего пассажира (20А);

29 – программа помощи при парковке, подогрев зоны стеклоочистителей, ручной тормоз, переключатель передач на рулевой колонке, корректировка положения руля, электрический усилитель руля (10А);

30 – PANEL (7.5А);

31 – TAIL (10А).

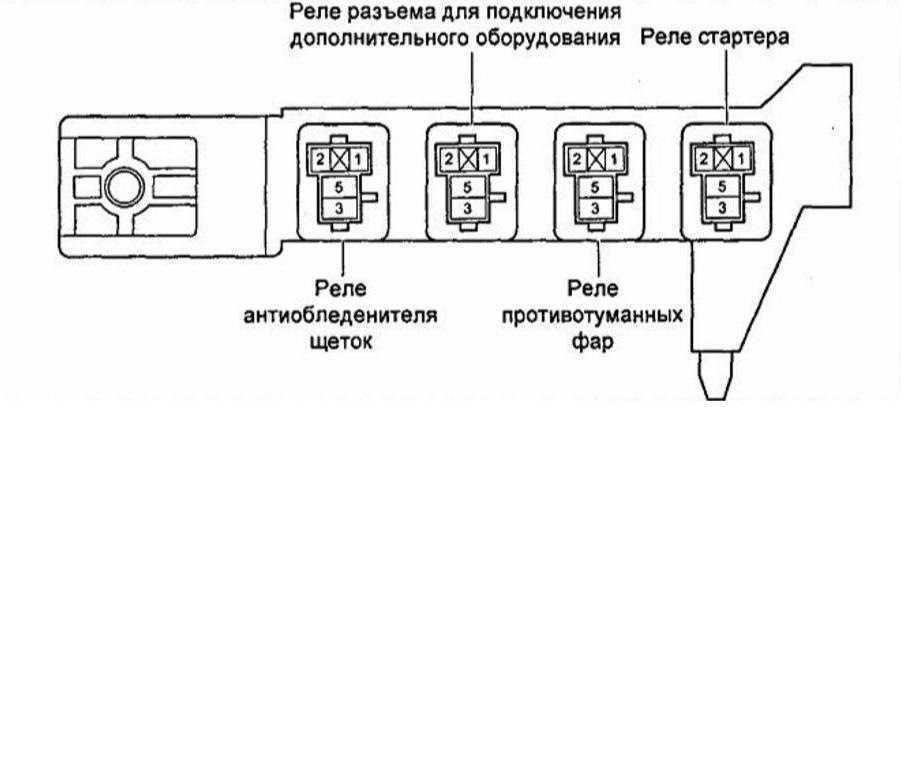

R1 – передние противотуманки;

R2 – резерв;

R3 – приборная панель;

R4 – розетка.

Блок реле в салоне №2:

R1 – стартер;

R2 – задние противотуманки;

R3 – дополнительное реле;

R4 – обогрев стекла в области дворников.

На Тойота Авенсис различного поколения использовалось по два основных блока предохранителей. Они монтировались в моторном отсеке и салоне, с незначительной разницей в месте установки. Существенные отличия можно найти в месте монтажа и количестве дополнительных систем управления и защиты электрооборудования автомобиля.

Где Находится Предохранитель Прикуривателя Тойота Авенсис

Прикуриватель – это устройство, которое имеет большое значение, практически, для каждого водителя.

У одних, прикуриватель в салоне выполняет свою основную задачу – прикуривает сигареты курящим водителям, у других, отверстие прикуривателя служит источником энергии для подключения различных периферийных устройств, таких как видео-регистратор, зарядка, компрессор и тому подобное.

Иногда случается, что прикуриватель на Тойоте Королле не работает и тогда у любого ответственного и нуждающегося водителя возникает вполне логичный вопрос – что делать? Ответ на данный вопрос имеется, и ниже мы рассмотрим все причины, которые могут повлечь прекращение работы прикуривателя.

Avensis T250

Основные монтажные блоки в моделях Тойота Авенсис с 2003 по 2009 года выпуска, также монтировались со стороны левого крыла подкапотного пространства и в салоне внизу по левую сторону от руля.

При этом предусматривалась установка двух дополнительных монтажных блоков, как в подкапотном пространстве, так и в салоне автомобиля.

Расшифровка

В состав основного моторного монтажного блока входит релейная аппаратура и плавкие предохранители. Релейная часть:

R1, R2, R3, R4, R5, R7 – вентилятор охлаждения;

R9 – электрический усилитель руля (EMPS).

1, 3, 4, 5, 25, 26 – резерв;

6 – зарядная система – ALT-S (7.5А);

7 – ECU-B NO.2: интегрированное реле и климат-контроль; DOME: панель приборов; RAD NO.2: навигация, бортовой компьютер, мультимедиа– DCC (30А);

8 – ST, мультимедийный дисплей, регулирование подачей топлива, IGN – AM2 (30А);

9 – световое оповещение аварийной остановки и поворотники – HAZARD (10А);

10 – подогрев топлива – F-HTR (25А);

11 – сигнал – HORN (15А);

12 –регулирование распределенным или последовательно распределенным впрыском топлива – EFI (20А);

13 – дополнительный отопитель – PWR HTR (25А);

15 – фары и их очистительные системы – MAIN (40А);

17 – дворники на фарах (30А);

18 – цепь питания отопителя и кондиционера (40А);

19, 20 – вентилятор радиатора (30А);

21 – ABS, VSC (50А);

22, 23 – электронная дроссельная заслонка – ETCS (10А);

24 – контроллер состояния топливовоздушной смеси – A/F (20А);

Схема главного салонного монтажного блока выполнена следующим образом:

R2 – отопитель (HTR);

R4 – зажигание (IG1);

3 – задние противотуманные огни – RR FOG (7.5А);

6 – мультимедиа, освещение подлокотника, вещевого ящика, подсветка приборной панели, система управления АККП – PANEL (7.5А);

7 – задний дворник с омывателем – RR WIP (20А);

8 – поворотники и аварийная сигнализация остановки, фонари заднего хода, регулировщик фар – GAUGE2 (7.5А);

12 – приборная панель, мультимедиа, электрический привод зеркал – RAD NO.1(7.5А);

13 – электрический привод сидений (30А);

15 – разъем для проведения диагностики (7.5А);

16 – розетка (15А);

18 – дворники лобового стекла с системой омывания, стеклоочистители фар – WIP (25А);

21 – управление АККП с блокировкой селектора, мультимедийный дисплей, стояночный тормоз, салонное зеркало заднего вида, панель приборов, дворники – GAUGE1 (10А);
