Схема предохранителей кроун 175 кузов

Блоки под капотом

Вариант 1

Общая схема расположения

Назначение

1. датчик абсолютного давления во впускном коллекторе (модели с двигателями 1G-FE, 1JZ-GE до 09.1996 г.)
2. датчик абсолютного давления во впускном коллекторе(модели с двигателями 1JZ-GE, 2JZ-GE с 09.1996 г.)
3. блок реле (модели с двигателями 1G-FE до 09.1999 г.)
4. резистор топливного насоса (модели с двигателями 2JZ-GE)
5. блок реле (модели с двигателями 1JZ-GE, 2JZ-GE)
6. блок реле и предохранителей в моторном отсеке
7. датчик системы SRS (передний правый) (модели с 07.1997 г.)
8. датчик системы SRS (передний левый) (модели с 07.1997 г.)

Блок предохранителей и реле

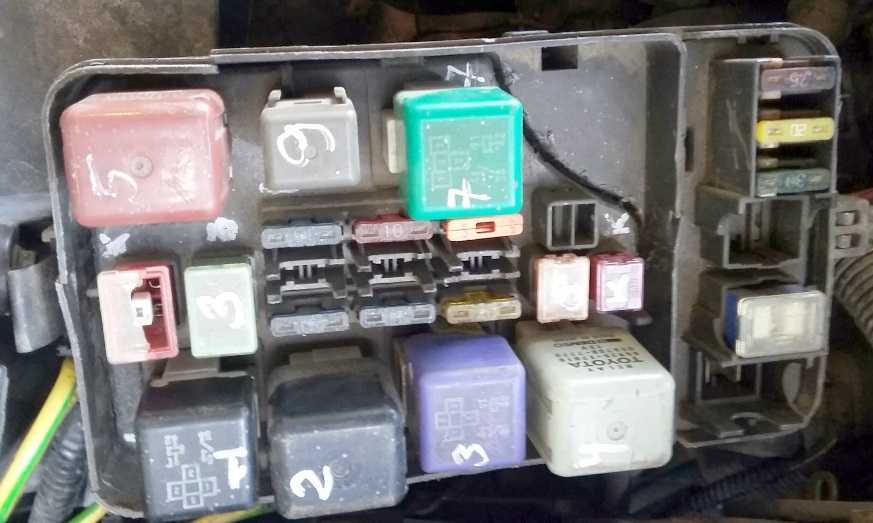

Фото пример

Схема

Расшифровка

Предохранители

1	7,5A TRC – Блок управления VSC
2	7,5A ROOM LAMP 2 – Центральный замок, часы, освещение багажника и салона
3	5A ALT SENCING – Генератор
4	20A EFI – Электронный блок управления двигателем
5	20A RADIO №1 – Магнитола, многофункциональный дисплей
6	20A AM2 – Электронный блок управления двигателем
7	20A DOOR SUB – Центральный замок
8	7,5A ELECTR2 – Кондиционер, круиз-контроль, ABS, TRC и SRS
9	7,5A ROOM LAMP – Освещение передней и задней частей салона
10	15A HAZARD – Аварийная сигнализация
11	15A TELEPHONE – Телефон
12	10A HORN – Звуковой сигнал
13	15A HEAD (LH) – Левая фара
14	15A HEAD (RH) – Правая фара
15	7,5A REAR CON – Задний кондиционер
16	5A l/UP – Блок управления двигателем
17	15A HEAD RH (HI)*1 – Правая фара (дальний свет)
5A l/UP 2*2 – Блок управления двигателем
18	15A HEAD RH (HI)*1 – Правая фара (дальний свет)
19	30A FAN – Электродвигатель вентилятора
21	15A ETCS – Электронное управление дроссельной заслонкой

Реле

• R1 – реле отопителя
• R2 – главное реле системы впрыска
• R3 – реле стартера
• R4 – реле фар
• R5 – реле муфты компрессора кондиционера
• R6 – реле обогревателя заднего числа
• R7 – реле топливного насоса
• R8 – главное реле электропривода вентилятора
• R9 – реле электропривода вентилятора

Блок реле

• R1 – реле электро насоса ABS
• R2 – реле электромагнитных насосов АБС
• R3 – реле электро насоса TRC
• R4 – реле топливного насоса

Вариант 2

Общая схема расположения

Описание

1. датчик температуры воздуха на впуске
2. клапан VVT
3. электродвигатель привода дроссельной заслонки (ETCS)
4. датчик положения дроссельной заслонки
5. диагностический разъем DLC3
6. катушка зажигания
7. сектор дроссельной заслонки (с датчиком)
8. электро пневмо клапан
9. датчик абсолютного давления на впуске
10. аккумулятор паров топлива
11. топливный насос
12. задний кислородный датчик
13. датчик положения распределительного вала
14. блок реле №1
15. коммутатор
16. датчик детонации
17. кислородный датчик B2S1
18. предохранитель “АМ” (50 А)
19. форсунка
20. кислородный датчик B1S1
21. электронный блок управления двигателем
22. датчик давления в системе усилителя рулевого управления
23. датчик температуры охлаждающей жидкости
24. датчик положения
25. датчик детонации коленчатого вала
26. предохранитель “EFI” (25 А)
27. предохранитель “ETCS” (15 А)
28. реле отключения топливо подачи
29. главное реле системы впрыска
30. предохранитель ST 5 A
31. предохранитель “IG” (15 A)
32. предохранитель “EFI 2” (10 A)
33. предохранитель “ALT” (120 A).

Фото пример исполнения блоков

Реле

Назначение

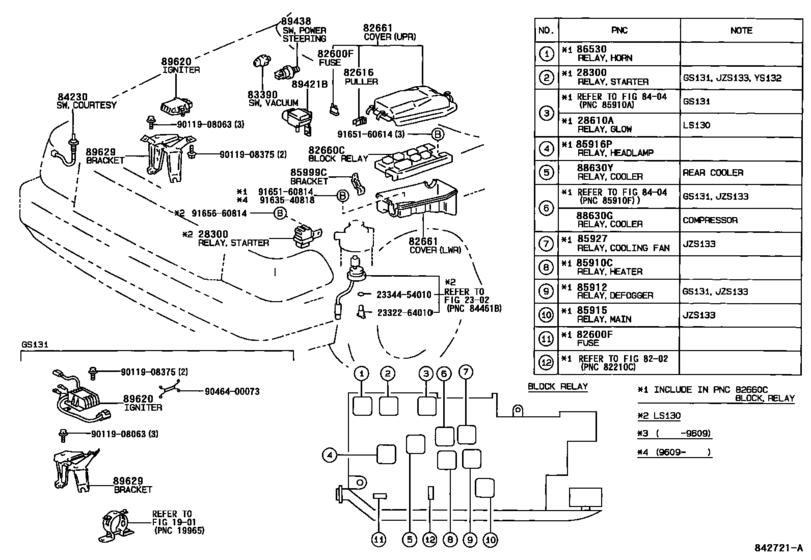

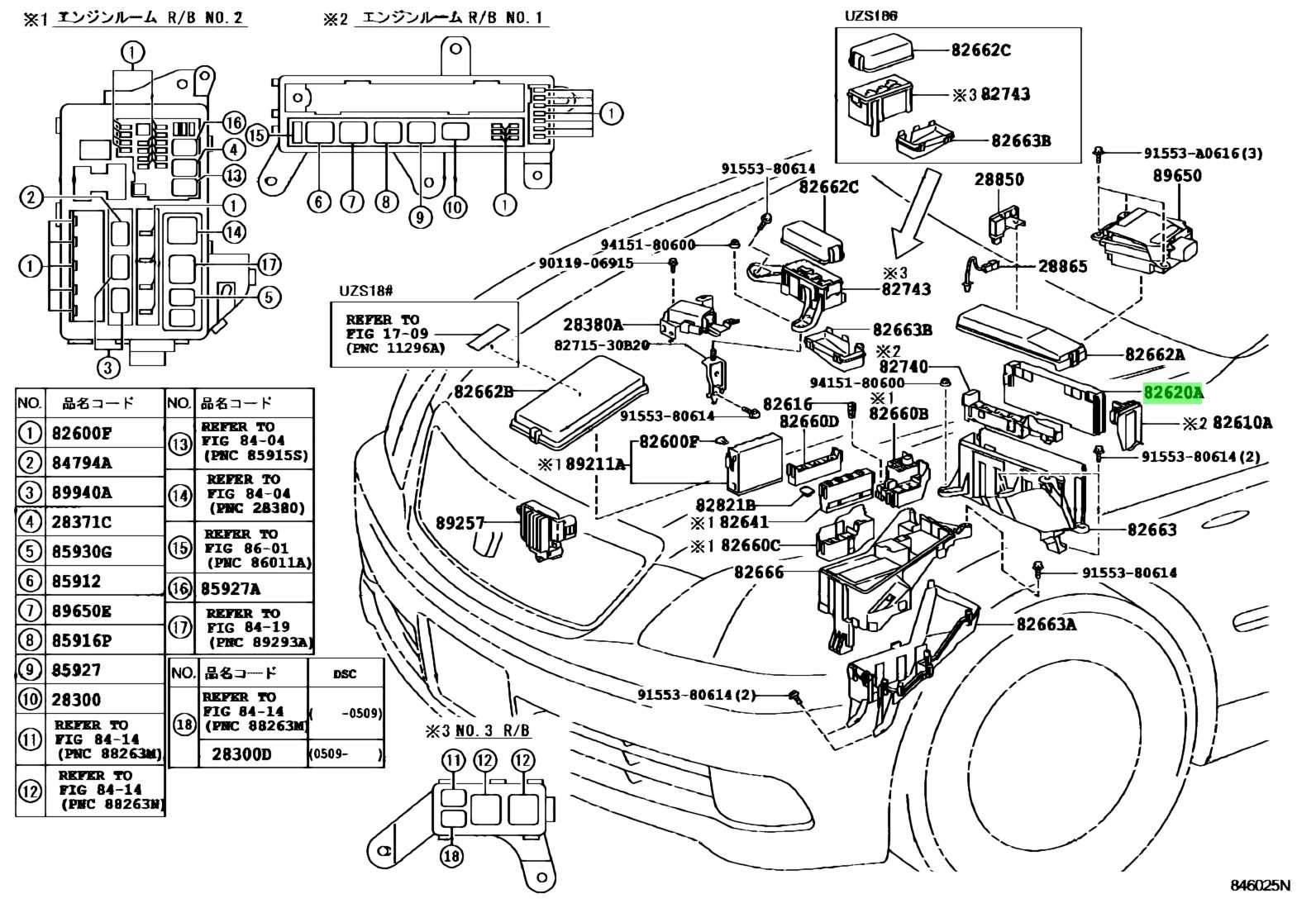

28380A РЕЗИСТЕР, ТОПЛИВНЫЙ НАСОС 82741 БЛОК, РЕЛЕ ДВИГАТЕЛЯ 89620 ЗАЖИГАТЕЛЬ В СБОРЕ 28371C РЕЛЕ, ЗАЖИГАНИЯ, NO.2 85927 РЕЛЕ, ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 89629 КРОНШТЕЙН, ЗАЖИГАТЕЛЬ В СБОРЕ 82660 БЛОК, РЕЛЕ, ОТДЕЛЕНИЕ ДВИГАТЕЛЯ 89438 ВЫКЛЮЧАТЕЛЬ, ДАВЛЕНИЯ МАСЛА ГУР 85927A РЕЛЕ, ВЕНТИЛЯТОР, NO.2 82662B КРЫШКА, РЕЛЕЙНЫЙ БЛОК, ВЕРХНИЙ, NO.2 82602 БЛОК SUB-СБОР, РЕЛЕ 85912 РЕЛЕ, ОТВОДИТЕЛЬ 82742 БЛОК, РЕЛЕ ДВИГАТЕЛЯ, NO.2 85941 РЕЛЕ, ШАЙБА ВЕТРОВОГО СТЕКЛА 89257 КОМПЬЮТЕР, ВЕНТИЛЯТОР 82663 КРЫШКА, РЕЛЕЙНЫЙ БЛОК, НИЖНИЙ 85916P РЕЛЕ, ФАРА 82663A КРЫШКА, РЕЛЕЙНЫЙ БЛОК, НИЖНИЙ, NO.2 85926 РЕЛЕ, ДИММЕР ФАРЫ 85916D РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА 89448A ДАТЧИК, ДАВЛЕНИЯ МАСЛА ГУР 85916F РЕЛЕ, УГЛОВАЯ ЛАМПА 86530 РЕЛЕ В СБОРЕ, РОГ 85934 РЕЛЕ, МАГНИТ-СЦЕПЛЕНИЕ 85941A РЕЛЕ, ШАЙБА ЗАДНЕГО ВЕТРОВОГО СТЕКЛА

Блок в салоне

В салоне основной блок предохранителей и реле находится под панелью со стороны водителя на стойке за защитной крышкой.

130

Фотография

Пример схемы с крышки блока

Схема реле

Описание

1. Реле габаритов
2. Реле обогревателя
3. Реле обогревателя
4. Реле стеклоочистителя
5. Реле указателей поворотов
6. Реле света салона
7. Реле дверей
8. Реле зеркал

Общее назначение предохранителей

• RADIO: аудиосистема;
• FOG: передние противотуманные фары;
• ENGINE: система управления двигателем;
• TURN: указатели поворотов и аварийная сигнализация;
• STOP: стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система круиз-контроля;
• ECU-B: мультиплексная коммуникационная система (система электропривода дверных замков, охранная система, система освещения при посадке, система дневного освещения, система беспроводного дистанционного устройства), система кондиционирования воздуха, задние противотуманные фары;
• CIG: прикуриватель;
• GAUGE: индикаторы и счетчики, часы, дисплей наружной температуры, многофункциональный дисплей, система блокировки переключения передач, лампы напоминания о ремнях безопасности;
• PANEL: подсветка ящика для перчаток, часы, дисплей наружной температуры, многофункциональный дисплей, подсветка панели приборов, подсветка приборной панели, индикаторная лампа выключения повышающей передачи;
• DOME: подсветка замка зажигания, освещение салона, персональные подсветки, освещение багажника, индивидуальные подсветки, часы, дисплей наружной температуры, многофункциональный дисплей;
• ECU-IG: пневмоподушки системы пассивной безопасности, электро стеклоподъемники, антиблокировочная тормозная система;
• SEAT HTR: обогреватели сидений;
• TAIL: задние фонари, стояночные фонари, подсветки номерных знаков;
• WIPER: стеклоочистители переднего стекла;
• HEATER: обогреватель;

140

Схема предохранителей

Схема реле

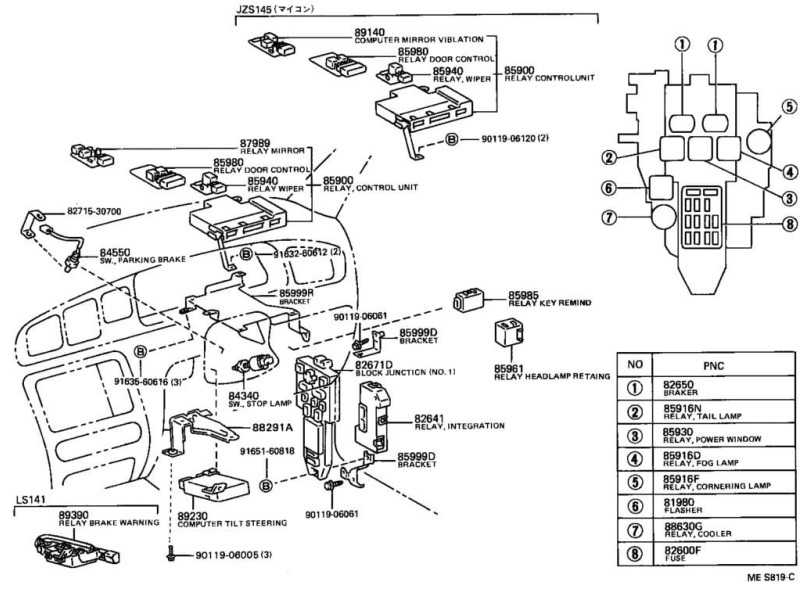

89140 КОМПЬЮТЕР, КОНТРОЛЬ ЗЕРКАЛА В СБОРЕ 85980 РЕЛЕ, УПРАВЛЕНИЕ ДВЕРИ 85900 РЕЛЕ, БЛОК УПРАВЛЕНИЯ 85940 РЕЛЕ, ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА 87989 РЕЛЕ, УПРАВЛЕНИЕ ЗЕРКАЛОМ 84550 ВЫКЛЮЧАТЕЛЬ, СТОЯНОЧНЫЙ ТОРМОЗ 85999R КРОНШТЕЙН, РЕЛЕ, NO.6 85985 РЕЛЕ, КЛЮЧЕВОЕ НАПОМИНАНИЕ 85999D КРОНШТЕЙН, РЕЛЕ, NO.4 82671D БЛОК, СОЕДИНИТЕЛЬНЫЙ 85961 РЕЛЕ, ФИКСАТОР ФАРЫ 82650 ВЫКЛЮЧАТЕЛЬ, ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ, № 1 84340 ВЫКЛЮЧАТЕЛЬ В СБОРЕ, СТОП-ЛАМПА 85916N РЕЛЕ, ЗАДНИЙ ФОНАРЬ 82641 РЕЛЕ, ИНТЕГРАЦИЯ № 1 88291A КРОНШТЕЙН, КОНТРОЛЬ СКОРОСТИ, А 85930 РЕЛЕ В СБОРЕ, СИЛОВОЕ ОКНО 85916D РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА 85916F РЕЛЕ, УГЛОВАЯ ЛАМПА 81980 ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА 89390 РЕЛЕ, СИГНАЛИЗАЦИЯ ТОРМОЗА 89230 КОМПЬЮТЕР В СБОРЕ, НАКЛОННОЕ РУЛЕВОЕ УПРАВЛЕНИЕ 88630G РЕЛЕ В СБОРЕ, ОХЛАДИТЕЛЬ

Блок под капотом

Основной блок с предохранителями и реле расположен в левой части моторного отсека, рядом с аккумулятором. Возможно несколько вариантов его исполнения.

Вариант 1

Обозначение

p, blockquote 24,0,0,1,0 —>

Предохранители
а	50A HTR (отопитель)
b	40A MAIN (главная плавкая вставка)
с	30A CDS (вентилятор конденсатора)
d	30A RDI (вентилятор радиа­тора кондиционера)
e	100A ALT (зарядка)
f	50А ABS (АБС)
1	15A HEAD RH* (правая фара)
2	15A HEAD LH* (левая фара)
3	15A EFI (система впрыска)
4	запасной
5	запасной
6	15A HAZARD (аварийная сиг­нализаций)
7	10A HORN (звуковой сигнал)
8	—
9	7,5A ALT SENCING (зарядка)
10	20А DOME (электро привод и освещение салона)
11	30А AM2 (Цепь AM3 замка зажигания, выводы IG2 ST2 )
Реле
А	STARTER — Стартер
В	HEATER — Отопитель
С	EFI MAIN — Система впрыска
D	ENGINE MAIN — Главное реле
Е	HEAD — Фары
F	HORN — Сигнал
G	FAN №1 — Вентилятор радиатора

Вариант 2

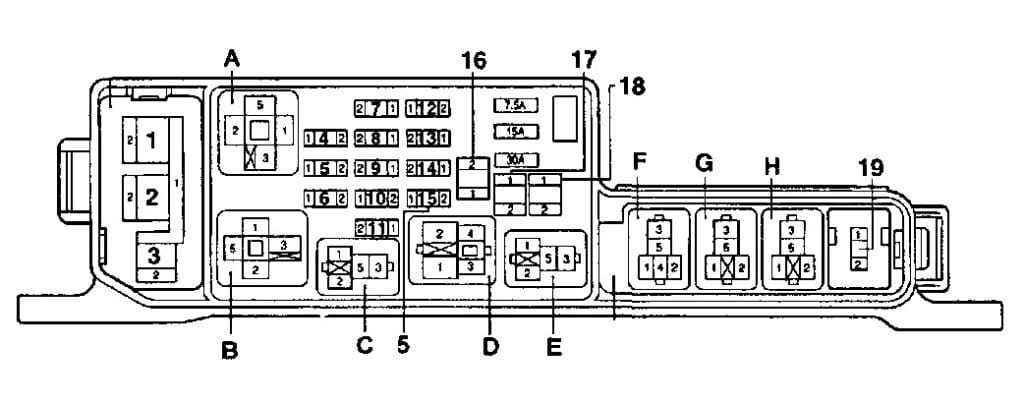

Фото — пример

Расшифровка

p, blockquote 29,0,0,0,0 —>

Реле А — реле №1 э/дв. вентилятора системы охлаждения, В — реле стартера, С — реле звукового сигнала, D — реле фар, Е — реле системы впрыска, F — реле №2 э/дв. вентилятора системы охлаждения, G — реле №3 э/дв. вентилятора системы охлаждения, Н — реле кондиционера;

Плавкие вставки 1 — ALT 100А (120А для двигателей 3S-FSE), 2 — ABS 60A, 3 — HTR 40A;

Предохранители 4 — DOME 7,5А, Освещение салона 5 — HEAD RH 15A, Фара правая сторона 6 — ECU-B 10А, Система подушек безопасности (SRS), анти­ блокировочная система тормозов 7 — АМ2 20А, Замок зажигания 8 — RADIO 10A, Радио и аудио система 9 — перемычка, 10 — HEAD LH 15A, Фара левая сторона 11 — HORN 10A, Сигнал 12 — ALT-S 5А, Генератор 13 — POWER 2 30A, 14 — HAZARD 10A, Аварийная сигнализация 15 — EFI 15A (3S-FSE 20A), Электронный блок управления двигателем 16 — FAN SUB 30A (40A дизельные модели), Вентилятор охлаждения 17 — FAN MAIN 40A (50A дизельные модели), Вентилятор охлаждения 18 — MAIN 50A, Главный предохранитель 19 — EFI №2 25A (только 3S-FSE), Электронный блок управления двигателем

Отдельные предохранители и реле могут устанавливаться вне данного блока.

p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>

Источник

Блок в салоне

В салоне основной блок предохранителей и реле находится под панелью приборов. В некоторых моделях в её середине.

Вариант 1

 В других под бардачком.

Описание реле

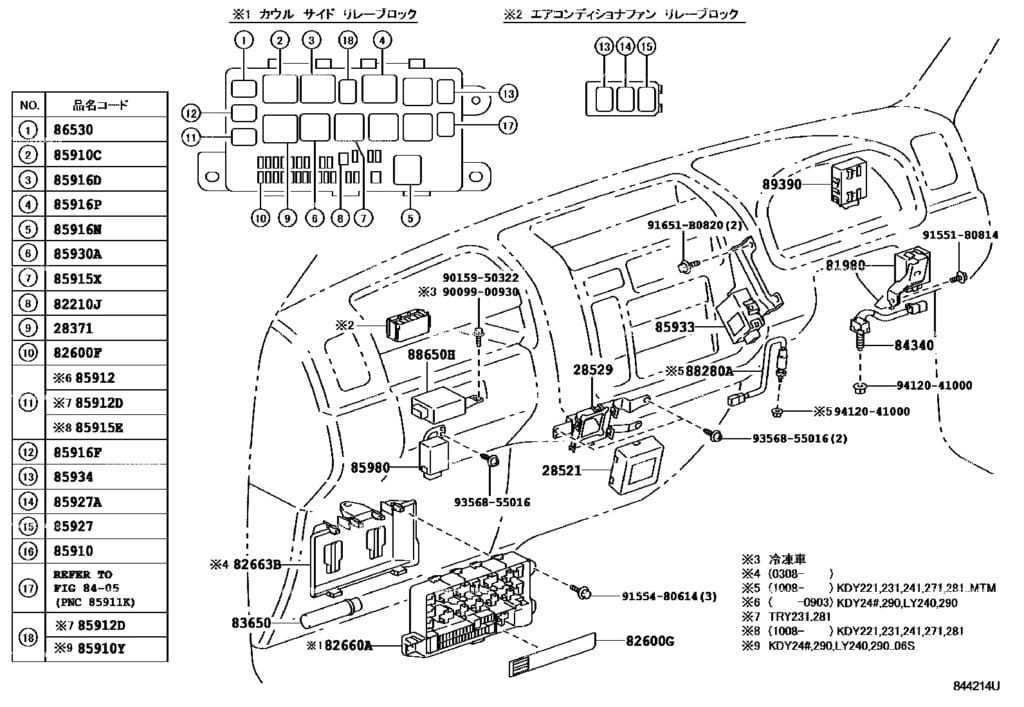

88650H УСИЛИТЕЛЬ, КОНДИЦИОНЕР ВОЗДУХА 86530 РЕЛЕ В СБОРЕ, РОГ 85910C РЕЛЕ В СБОРЕ (ДЛЯ ДВИГАТЕЛЯ ОБОГРЕВАТЕЛЯ) 85916D РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА 85916P РЕЛЕ, ФАРА 85916N РЕЛЕ, ЗАДНИЙ ФОНАРЬ 85930A РЕЛЕ В СБОРЕ, СИЛОВОЕ ОКНО, NO.1 85915X РЕЛЕ, КОНТРОЛЬ ПИТАНИЯ 82210J ПЛАВКАЯ СВЯЗЬ 28371 РЕЛЕ, ЗАЖИГАНИЯ, NO.1 82600F ПРЕДОХРАНИТЕЛЬ, БЛОК ПРЕДОХРАНИТЕЛЕЙ 85912 РЕЛЕ, ОТВОДИТЕЛЬ 85912D РЕЛЕ 85915E РЕЛЕ 85916F РЕЛЕ, УГЛОВАЯ ЛАМПА 85934 РЕЛЕ, МАГНИТ-СЦЕПЛЕНИЕ 85927A РЕЛЕ, ВЕНТИЛЯТОР, NO.2 85927 РЕЛЕ, ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 85910 РЕЛЕ, ОТКРЫТИЕ ЦЕПИ 85910Y РЕЛЕ, ЗАДНИЙ ОБОГРЕВАТЕЛЬ 83650 ПРЕДОХРАНИТЕЛЬ 82600G ПЛАСТИНА, ВНИМАНИЕ (ДЛЯ ПРЕДОХРАНИТЕЛЯ) 28521 ТАЙМЕР, ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ 85933 КОМПЬЮТЕР, БЛОКИРОВКА ПЕРЕКЛЮЧЕНИЯ 88280A ВЫКЛЮЧАТЕЛЬ В СБОРЕ, СЦЕПЛЕНИЕ 84340 ВЫКЛЮЧАТЕЛЬ, СТОП-ЛАМПА 81980 ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА 89390 РЕЛЕ, СИГНАЛИЗАЦИЯ ТОРМОЗА 85980 РЕЛЕ, УПРАВЛЕНИЕ ДВЕРИ

Выглядеть он будет примерно так.

Вариант 2

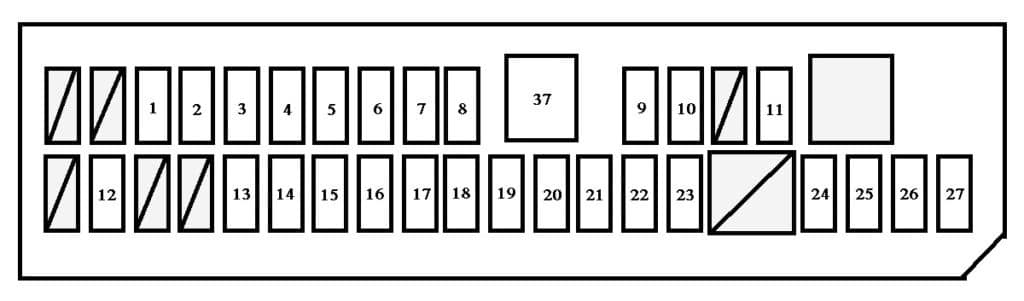

Схема с крышки блока

Схема

Назначение

1	15A CIG – Прикуриватель
2	30A DOOR – Система блокировки дверей с электроприводом
3	10A IG1−NO.2 – Манометры и измерители, индикаторы напоминания о необходимости обслуживания и предупреждающий зуммер, фонари заднего хода, задний зуммер
4	30A WIP – Дворники и омыватель лобового стекла
5	10A A/C – Кондиционер
6	10A IG1 – Фонарь заднего хода, задний зуммер
7	10A TRN – Указатели поворота, аварийные мигалки
8	10A ECU−IG – Антиблокировочная тормозная система
9	10A RR−FOG – Задний противотуманный фонарь
10	10A OBD – Бортовая система диагностики
11	10A DOME – Внутреннее освещение
12	10A ECU−B – Фары, задние фонари
13	15A TAIL – Задние фонари, передние габаритные огни, подсветка номерного знака, подсветка приборной панели, задняя противотуманная фара
14	10A H−LP LL – Левая фара (ближний свет)
15	10A H−LP RL – Правая фара (ближний свет)
16	10/15A H−LP LH – Левая фара (дальний свет)
17	10/15A H−LP RH – Правая фара (дальний свет)
18	10A HORN – Сигнал
19	10A HAZ – Аварийные мигалки
20	10A STOP – Стоп-сигналы
21	10A ST – Система запуска
22	10A IG2 – Система подушек безопасности SRS
23	10A A/C NO.2 – Кондиционер
24	10A Запасной предохранитель
25	15A Запасной предохранитель
26	20A Запасной предохранитель
27	30A Запасной предохранитель
28	15A Противотуманные фары
29	30A F/HTR – Передний обогреватель
30	10A EFI1 – Система управления двигателем
31	10A ALT−S – Система зарядки, сигнальная лампа системы зарядки
32	10A AM2 – Переключатель двигателя
33	15A A / F
34	25A ECD – Система управления двигателем
35	30A E−FAN – Электрический вентилятор охлаждения
36	20A EDU

Некоторые блоки предохранителей и реле находятся вне салона.

Схема с крышки блока

Обозначение

FOG	15A Противотуманные фары
F/HTR	30A Передний обогреватель
EFI1	10A Система управления двигателем
ALT-S	10A Система зарядки, сигнальная лампа системы зарядки
AM2	10A Переключатель двигателя
A/F	15A A / F
ECD	25A Система управления двигателем
E-FAN	30A Электрический вентилятор охлаждения
EDU	20A EDU
PTC1	50A Нагреватель PTC
PTC2	50A Нагреватель PTC
AM1	30A Выключатель двигателя, предохранители «CIG», «AIR BAG» и «GAUGE»
HEAD	40A Фары
MAIN1	30A Предохранители «HAZ», «HORN», «STOP» и «ECU-B»
ABS	50A Антиблокировочная тормозная система
HTR	40A Кондиционер
P-MAIN	30A Электрический вентилятор охлаждения
P-COOL RR HTR	40A Кондиционер
ABS2	30A Антиблокировочная тормозная система
MAIN3	50A Предохранители «TRN», «ECU-IG», «IG1», «A / C», «WIP» и «DOOR»
MAIN2	50A Предохранители «OBD», «TAIL», «DOME», «RR-FOG» и «POWER»
ALT	140A Система зарядки
GLOW	80A Система накаливания двигателя
ST	60A Система запуска

Данный материал требует доработки, поэтому мы будем рады если Вы поделитесь своим опытом.
