Блоки в салоне
Расположение

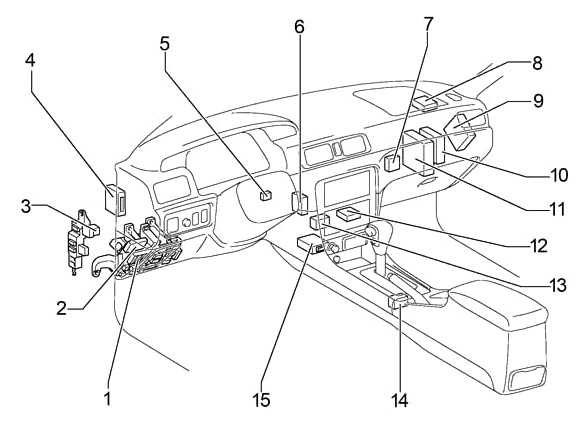

Общая схема расположения блоков
Описание
- Блок предохранителей
- Интегральное реле
- Реле указателей поворота
- Блок управления круиз-контролем
- Усилитель сигнала
- Главное реле дневных ходовых огней
- Усилитель кондиционера (ручной кондиционер)
- Блок противоугонной системы
- Блок управления ABS (ABS и Traction)
- Усилитель
- Блок управления двигателем
- Блок управления автоматическим кондиционером
- Блок центрального замка
- Блок блокировки селектора коробки передач
- Центральный блок подушек безопасности
Блок предохранителей
Находится в нижней части панели приборов, за перчаточным ящиком.
Пример обозначения с крышки
Схема
Назначение
| 1 | 20A SEAT−HEATER – Подогрев сидений |
| 2 | 10A HEATER – Кондиционер, обогрев заднего стекла, система запуска |
| 3 | 10A GAUGE – Комбинация приборов, лампы заднего хода, круиз-контроль, система зарядки, дневные ходовые огни, трэкшн контроль, стеклоподъемники, предупреждающий зуммер, сервисные индикаторы |
| 4 | 20A WIPER – 1996-1998: Стеклоочиститель и омыватель |
| 25A WIPER – 1999-2001: Стеклоочиститель и омыватель | |
| 5 | 10A MIRROR−HEATER – Обогрев зеркал |
| 6 | 15A ECU−IG – Круиз-контроль, антиблокировочная тормозная система, антенна, подушки безопасности, преднатяжитель ремня безопасности, противоугонная система, блокировка селектора коробки передач, трэкшн контроль, дневные ходовые огни, беспроводная система дистанционного управления, система впрыска топлива |
| 7 | 5A IGN – Комбинация приборов, система зарядки, подушки безопасности, система впрыска топлива, преднатяжитель ремня безопасности |
| 8 | 15A STOP – Лампы стоп-сигнала, круиз-контроль, дополнительный стоп-сигнал, антиблокировочная тормозная система, система впрыска топлива, блокировка селектора коробки передач |
| 9 | 10A TAIL – Габаритный свет, освещение номерного знака, дневные ходовые огни, система впрыска топлива |
| 10 | 15A POWER−OUTLET – Розетка |
| 11 | 7,5A OBD – Диагностический разъем |
| 12 | 15A FOG – Противотуманный свет |
| 13 | 5A STARTER – Комбинация приборов, система впрыска топлива |
| 14 | 25A DOOR – Центральный замок, противоугонная система, лючок бензобака |
| 15 | 7,5A PANEL – Комбинация приборов, аудиосистема, прикуриватель, освещение перчаточного ящика, подсветка панели приборов, часы, сервисные индикаторы, подсветка блока управления кондиционером, подсветка пепельницы, аварийная сигнализация, дневные ходовые огни, блок управления подогревом сидений, обогрев заднего стекла, блок управления автоматической коробкой передач |
| 16 | 7,5A TURN – Указатели поворота |
| 17 | 7,5A RAD−NO.2 – Аудиосистема, антенна |
| 18 | 15A CIG – Прикуриватель, блокировка селектора коробки передач, блок управления зеркалами, противоугонная система, центральный замок, подушки безопасности, преднатяжитель ремня безопасности, обогрев зеркал, кондиционер |
| 19 | Помехоподавляющий фильтр |
| 20 | Помехоподавляющий фильтр |
| 21 | 40А DEF – Обогрев заднего стекла |
| 22 | 30A PWR – Стеклоподъемники, сиденья с электроприводом, люк |
| 23 | 40A AM1 – 1996-1999: Омыватель фар |
| 40A AM1 – 2000-2001: Предохранители: POWER−OUTLET, CIG, RAD−NO.2, TURN, WIPER”, ECU−IG, GAUGE и HEATER |
С обратной стороны блока крепятся некоторые реле.
Схема
Обозначение
| R1 | Силовое реле (стеклоподъемники, люк, сиденья с электроприводом) |
| R2 | Обогрев заднего стекла |
| R3 | Габаритный свет |
| R4 | Интегрированное реле |
Дополнительные элементы
Схема
Расположение
- Реле и блок управления люком
- Датчик подушек безопасности
- Блок управления антенной
- Датчик подушек безопасности
- Блок контроля неисправности ламп
Блок в салоне
В салоне основной блок предохранителей и реле находится под панелью, за защитной крышкой.
Фото – пример исполнения
Пример схемы с крышки блока
Схема
Описание
| 1 | 10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель |
| 2 | 10А DEF RLY – Обогрев заднего стекла, обогрев зеркал |
| 20А DEF – Обогрев заднего стекла, обогрев зеркал | |
| 3 | 25А D/L – Двойная блокировка, блок управления блокировкой дверей |
| 4 | 10А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет |
| 5 | – |
| 6 | 20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей |
| 7 | 7,5А ECU−B – Фары, задний противотуманный свет |
| 8 | 15А FOG – Передний противотуманный свет |
| 9 | 15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом |
| 10 | 7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель |
| 11 | 7,5А OBD – Диагностический разъем |
| 12 | 10А HAZ – Указатели поворота, аварийная сигнализация |
| 13 | 7,5А A.C – Кондиционер, отопитель |
| 14 | 10А S-HTR – Подогрев сидений |
| 15 | – |
| 16 | 10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала |
| 17 | 50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG” |
| 18 | 30А POWER – Стекло подъемники, люк |
| 19 | 40А HTR – Кондиционер, отопитель |
| 20 | 30А DEF – Обогрев заднего стекла, обогрев зеркал |
| Реле | |
| R1 | Отопитель |
| R2 | Аварийная сигнализация (указатели поворота) |
| R3 | Силовое реле (стекло подъемники, люк) |
| R4 | Топливный насос (Circuit Opening (C/OPN)) |
Отдельные элементы реле могут крепится рядом, например реле противотуманных фар, реле обогревателя и т.д.
Предохранители и реле в салоне
Основной блок находится под основной панелью левее рулевого колеса.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>

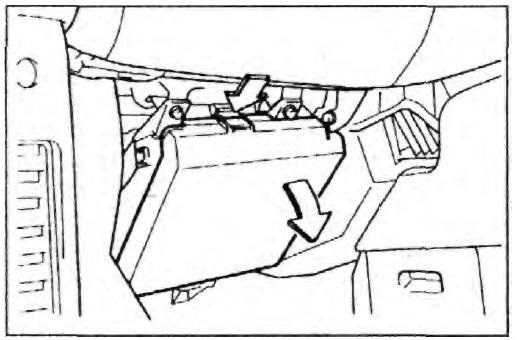

Доступ к блоку с предохранителями
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Основной блок предохранителей
Расшифровка (описание и предназначение)
p, blockquote 8,0,1,0,0 —>
| 1 | (10A) Правая фара-дальний свет |
| 2 | (10A) Индикатор включения дальнего света фар, левая фара — дальний свет |
| 3 | (20A) Лампа подсветки багажника/задней двери, центральный замок |
| 4 | (10A) Корректор фар, правая фара — ближний свет |
| 5 | (30A) Электропривод передних стеклоподъёмников |
| 6 | (10A) Лампа левого стоп-сигнала, лампа заднего левого габарита, левая лампа подсветки номерного знака, лампа заднего правого противотуманного фонаря, лампа переднего правого габарита |
| 7 | (10A) Левая лампа подсветки номерного знака, лампа заднего левого противотуманного фонаря, лампа переднего левого габарита, лампа правого стоп-сигнала, лампа заднего правого габарита |
| 8 | (10A) Левая фара — ближний свет |
| 9 | (15А) Прикуриватель отопитель/кондиционер |
| 10 | (20A) Очиститель/омыватель лобового стекла |
| 11 | (20A) Звуковой сигнал |
| 12 | (10A) Противоугонная система, антиблокировочная система тормозов(ABS) (с ESP), аудиосистема, комбинация приборов, лампы освещения салона |
| 13 | (10A) Антиблокировочная система тормозов (ABS), центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, лампа подсветки вещевого ящика, фонари заднего хода, стоп-сигнал(верхний) |
| 14 | (10А) Аварийная сигнализация |
| 15 | (30A) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
Предохранители над основным блоком
p, blockquote 10,0,0,0,0 —>
Для автомобилей выпускавшиеся после 1999 года
p, blockquote 11,0,0,0,0 —>
| 1 | (7,5A) Электропривод зеркал заднего вида, подсветка выключателей стеклоподъёмников, лампа подсветки вещевого ящика, указатели поворота, обогреватель заднего стекла, отопитель/кондиционер, реле вспомогательных цепей зажигания |
| 2 | (10A) Подушка безопасности |
| 3 | (10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления |
| 4 | (20A) Электродвигатель привода стеклоподъёмника задней левой двери |
| 5 | (20A) Электродвигатель привода стеклоподъемника задней правой двери |
| 6 | (25A) Люк |
| 7 | (30A) Привод крышки багажника/задней двери |
| 8 | (30A) Подогреватель сидений |
| 9 | — |
| 10 | (10A) Антиблокировочная система тормозов (ABS) |
| 11 | Система управления двигателем. иммобилайзер |
| 12 | Система управления двигателем. иммобилайзер |
| 13 | (15A) Управление двигателем |
| 14 | (15A) Управление двигателем |
| 15 | (15A) Противотуманные фары |
Для автомобилей выпускавшиеся до 1999 года
p, blockquote 12,0,0,0,0 —>
| 1 | (15A) Система SRS (подушка безопасности), антиблокировочная система тормозов(ABS) |
| 2 | (7,5A) Система управления двигателем, иммобилайзер |
| 3 | (30A) Подогреватель сидений |
| 4 | (10A) Управление двигателем |
| 5 | (15A) Управление двигателем |
| 6 | (25A) Люк |
| 7 | (7,5A) Система управления двигателем, иммобилайзер |
| 8 | (10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления |
| 9 | (7,5A) Электропривод зеркал заднего вида, подогреватель сидений, обогреватель заднего стекла, указатели поворота, люк |
(10A) Подушка безопасности
Реле за вещевым ящиком
p, blockquote 13,0,0,0,0 —>
Для доступа необходимо открыть бардачок и снять крышку А. Расположение предохранителей и реле зависит от комплектации вашего автомобиля.
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
1 (20A) — Омыватели фар (03/99→)
p, blockquote 16,1,0,0,0 —>
2 (20A) — Омыватели фар (→02/99)
p, blockquote 17,0,0,0,0 —>
3 (20A) — Электродвигатель привода стеклоподъёмника задней левой двери(→02/99)
p, blockquote 18,0,0,0,0 —>
4 (20A) — Электродвигатель привода стеклоподъёмника задней правой двери(→02/99)
p, blockquote 19,0,0,0,0 —>
Для просмотра онлайн кликните на видео ⤵
Тайота превия замыкание проводки и фары Подробнее
Toyota Previa #35: Самодиагностика -1 Подробнее
тойота эстима предохранитель прикуривателя Подробнее
Вопросы по печке Подробнее
как быстро найти сгоревший предохранитель и реле. Подробнее
Где находится предохранитель прикуривателя тойота эстима Подробнее
Разбор панели Тойота Превия/Эстима Подробнее
«Суперкар» среди минивэнов: Toyota Previa Подробнее
Toyota Previa 1994 г.в. Ремонт салонного освещения. Подробнее
Японские .панель предохранители. Качество Подробнее
Как разобрать щиток приборов Toyota Previa. Подробнее
Минивэн Toyota Previa, отзыв владельца. Подробнее
Тойота превия 1992год Подробнее
Ремонт блока предохранителей и реле. Монтажный блок. Подробнее
Тойота ЭСТИМА не заводится? С ЧЕГО НАЧАТЬ? Подробнее
Замена 100А силового предохранителя на Toyota. Какие признаки при перегорании? Подробнее
Тойота Превия/Toyota Previa I XR10/XR20, он же Toyota Estima Подробнее
Владельцы Toyota Corolla обязательно меняйте эту деталь. Сгорел предохранитель АМ2. Разбираемся. Подробнее
Источник статьи: http://laweba.net/toyota-previya-blok-predohraniteley

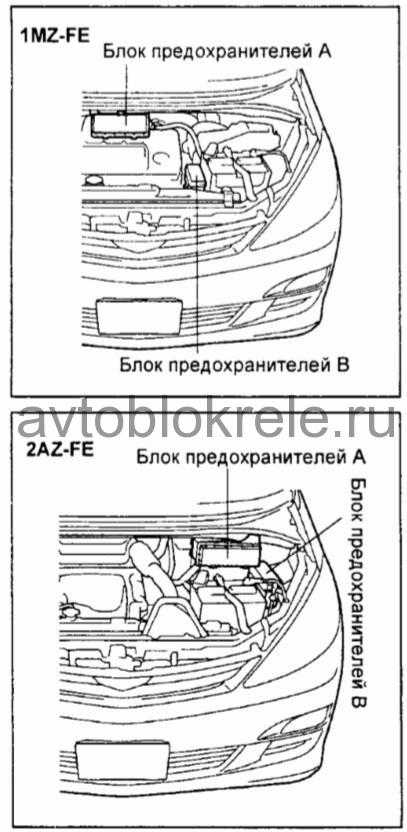

Блоки под капотом

Расположение
Общее расположение блоков под капотом
Обозначение
- Блок предохранителей и реле
- Реле управления омывателем фар
- ЭБУ системы управляемого проскальзывания
- Блок реле ABS
- 1CD-FTV: реле свечей накаливания
- Коробка реле
Блок предохранителей и реле
Расположен в левой части моторного отсека под защитной крышкой.
Схема
Описание
| 1 | 30A DCC — предохранители «ECU-B», «DOME», «RAD N.1» |
| 2 | 15A IG2 — Бензин: электрические охлаждающие вентиляторы, система многоточечного впрыска / система последовательного многоточечного впрыска, система кондиционирования воздуха |
| 30A FUEL HTR — Diesel: Подогреватель топлива | |
| 3 | Труба 10А — Сигнал |
| 4 | 10А ZTA — Указатель поворота и контрольная лампа |
| 5 | 15A EFI — система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система кондиционирования воздуха, электрические вентиляторы охлаждения |
| 6 | 10A ETCS — Avensis Verso, Picnic (до 10.2003): Электронная система управления дроссельной заслонкой. |
| 10A ETCS — Ipsum (с 10.2003): Электронная система управления дроссельной заслонкой. | |
| 15A A / F — Avensis Verso, Picnic (с 10.2003): Датчик соотношения воздух-топливо. | |
| 7 | 7.5A OBD — бортовая система диагностики |
| восемь | 7,5A ALT-S — Avensis Verso, Picnic: система зарядки |
| 15A FR DEF — Ipsum (с 10.2003): обогреватель стеклоочистителей. | |
| девять | 50A MAIN — реле «HEAD» (предохранители «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR») |
| 10 | 30А AM2 — Замок зажигания |
| одиннадцать | 30A RR CLR — Задний кондиционер |
| 12 | 30A HEAD LP CLN — Avensis Verso, Picnic: Очиститель фар |
| 15A Ipsum: принято | |
| 13 | 7,5A RR FOG — Фонарь противотуманный задний |
| 14 | 40 / 50A АБС №1 -ABS, VSC |
| 15 | 30/40 АБС №2 — АБС, VSC |
| 16 | 30A CDS — Бензин: Электрические вентиляторы системы охлаждения |
| 40A CDS — Дизель: Электрические вентиляторы охлаждения | |
| 17 | 30A RDI — Бензин: электрические вентиляторы системы охлаждения |
| 40A RDI — Дизель: Электрические вентиляторы охлаждения | |
| 18 | 50A HTR — Кондиционер / отопление |
| 19 | 140A ALT — реле «RR DEF» (предохранители «RR DEF», «MIR HTR») реле «TAIL» (предохранители «TAIL», «PANEL»), реле «IG1» («ECU-IG», «GAUGE», «HTR», предохранители «SEAT HTR», «SRS-IG», «WIPER»), «PWR», «RR HTR», «DOOR», «DOOR NO.2», «FR FOG», «PWR OUTLET» , Предохранители «СТОП», «АМ1 |
| ветры | 15A HEAD RH UPR — Правая фара (дальний свет), панель приборов |
| 21 год | 15А HEAD LH UPR — Левая фара (дальний свет) |
| 22 | 15A HEAD RH LWR — Левая фара (ближний свет), дальность света |
| 23 | 15А HEAD LH LWR — Фара правая (ближний свет) |
| 24 | 15А RAD NO.1 — Аудиосистема |
| 25 | 7.5A ECU-B — Система зарядки, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, подвеска TOYOTA с электронной модуляцией, система центрального замка, электрические стеклоподъемники, напоминание о ключах и световое напоминание, предупреждение о ремне безопасности, аудиосистема система, часы, комбинация приборов, фара, система автоматического управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, система помощи при парковке TOYOTA, система климат-контроля, обогрев заднего стекла |
| 26 год | КУПОЛЬ 10A — Внутреннее освещение, личное освещение, освещение ног, освещение дверей, освещение багажника, освещение туалетного столика |
| Реле | |
| R1 | Фары (ГОЛОВА) |
| R2 | Avensis Verso, Picnic: (ДИММЕР) |
| Ipsum (с 10.2003): (FR DEF) — Стекло с подогревом | |
| R3 | Бензин: Зажигание (IG2) |
| Дизель: Подогреватель топлива (FUEL HTR) | |
| R4 | Сигнал |
| R5 | Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №2) |
| R6 | Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №1) |
| R7 | Электровентилятор (ВЕНТИЛЯТОР №3) |
| R8 | Блок управления двигателем (EFI) |
Основной блок реле
Схема
Деловое свидание, встреча
- R1 — Запуск (ST)
- R2 — 1CD-FTV: Блок управления двигателем (EDU) / 1AZ-FE (с 10.2003): Датчик топливовоздушного отношения (A / F)
- R3 — Муфта компрессора кондиционера (MG / C)
- 1 — 7.5A ST — Система запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
- 2 — Резерв
Дополнительный блок реле
Схема
Расшифровка
| 1 | 50A HTR SUB 3 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель) |
| 2 | 50A HTR SUB 1 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель) |
| 3 | 50A HTR SUB 2 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель) |
| Реле | |
| R1 | Электрическое сопротивление (HTR SUB 1) |
| R2 | Электрическое сопротивление (HTR SUB 2) |
| R3 | Электрическое сопротивление (HTR SUB 3) |
Блоки под капотом
Расположение
Общая схема расположения блоков
Описание
- Блок предохранителей и реле
- Блок предохранителей и реле 1 (слева)
- Блок предохранителей и реле 2(справа)
- Блок управления и актуатор ABS
Блок предохранителей и реле
Фото пример
Схема
Обозначение
| 1 | 25A A/F HTR – 1999-2001: Датчик топливо-воздушной смеси |
| 2 | Не используется |
| 3 | 10A A/C – Кондиционер |
| 4 | 10A Запасной предохранитель |
| 5 | 15A Запасной предохранитель |
| 6 | 30A Запасной предохранитель |
| 7 | 30A CDS – Вентилятор системы охлаждения |
| 8 | 30A RDI – Вентилятор системы охлаждения |
| 9 | 5A ALT−S – Система зарядки аккумуляторной батареи |
| 10 | 15A HEAD (RH) – 1996-1999: Правая фара (дальний свет) |
| 20A HEAD (RH) – 2000-2001: Правая фара (дальний свет) | |
| 11 | 15A EFI – Система впрыска топлива |
| 12 | 10A HORN – Звуковой сигнал, противоугонная система |
| 13 | 10A HAZ – 1996-1999: Аварийная сигнализация |
| 15A HAZARD – 2000-2001: Аварийная сигнализация | |
| 14 | 30A AM2 – Комбинация приборов, подушки безопасности, преднатяжитель ремня безопасности, система впрыска топлива, предохранители: IGN и STARTER |
| 15 | 5A TEL – Телефон |
| 16 | 15A HEAD (LH) – 1996-1999: Левая фара |
| 20A HEAD (LH) – 2000-2001: Левая фара | |
| 17 | 20A RADIO NO.1 – Аудиосистема |
| 18 | Не используется |
| 19 | 40A MAIN – 1996-1998: Предохранители: HEAD (RH-HI), HEAD (RH-LO) |
| 20 | 7,5A DOME – Противоугонная система, дневные ходовые огни, часы, подсветка замка зажигания, беспроводная система дистанционного управления, освещение салона, освещение багажного отсека, люк, персональное освещение, центральный замок, подсветка косметического зеркала, подсветка дверей |
| 21 | 7,5A ECU−B – 1996-1997: Круиз-контроль, антиблокировочная тормозная система, подушки безопасности |
| 10A ECU−B – 1998-2001: Круиз-контроль, антиблокировочная тормозная система, подушки безопасности, преднатяжитель ремня безопасности | |
| 22 | 100A ALT – Предохранители: RDI и CDS |
| 23 | Не используется |
| 24 | 50A HTR – Предохранители: AM1 и A/C |
| 25 | 30A T−STK / CDS 2 |
| Реле | |
| R1 | Муфта компрессора кондиционера |
| R2 | (Circuit Opening) |
| R3 | Вентилятор системы охлаждения (№.2) |
| R4 | Вентилятор системы охлаждения (№.3) |
| R5 | Кондиционер |
| R6 | Главное реле |
| R7 | Блок управления двигателем (EFI) |
| R8 | Фары |
| R9 | Стартер |
| R10 | Звуковой сигнал |
| R11 | Вентилятор системы охлаждения (No.1) |
Блок предохранителей и реле 1
Схема
Назначение
| 1 | Не используется |
| 2 | 5A DRL NO.2 – Дневные ходовые огни |
| 3 | 10A HEAD (LH-LO) – Левая фара (ближний свет) |
| 4 | 10A HEAD (RH-LO) – Правая фара (ближний свет) |
| Реле | |
| R1 | Фары (DIM) |
| R2 | Дневные ходовые огни |
| R3 | Датчик топливо-воздушной смеси |
Блоки под капотом
Главный блок
Находится в левой части моторного отсека, рядом с аккумулятором.
Пример схемы с крышки блока
Схема
Обозначение
| 1 | 10А Освещение салона |
| 2 | 10А Дальний свет |
| 3 | 10А Задние габаритные огни |
| 4 | 10А Задние габаритные огни |
| 5 | 10А Аварийная сигнализация |
| 6 | 30А Электро вентилятор климатического блока |
| 7 | 30А Кондиционер |
| 8 | 40А Система пуска |
| 9 | 40А Выключатель (замок) зажигания |
| 10 | 30А Стекло подъемники |
| 11 | 30А Ближний свет |
| 12 | 20А Система управления двигателем |
| 13 | 80А Генератор |
| A | Реле электро вентилятора климатического блока |
| B | Реле фар головного света |
| C | Реле противотуманных фар |
| D | Реле стартера |
| E | Реле системы пуска |
Блок на АКБ
Располагается на плюсовой клемме аккумуляторной батареи.
Назначение
- 16 – 60А Анти блокировочная система тормозов (ABS)
- 17 – 20А Противотуманные фары
- 18 – 80А Свечи накаливания
Дополнительные элементы
Рядом с основным блоков крепится дополнительный блок.
Схема
Описание
- 14 – 25А Электро вентилятор конденсора
- 15 – 10А Компрессор кондиционера
- J – резерв
- F – Реле компрессора кондиционера
- G – Реле электро вентилятора конденсора
Так же с правой стороны подкапотного пространства возможна установка некоторые реле.
Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне. Рассмотрены схемы Митсубиси Паджеро 2 поколения (V20/V30/V40) 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска с бензиновыми двигателями V6 6G72-SOHC 12 valve (3,0 л), 6G72-SOHC 24 valve (3,0 л), 6G74-DOHC 24 valve (3,5 л), 6G74-SOHC 24 valve (3,5 л).
В салоне
Расположен с водительской стороны, слева от руля. За пластиковой крышкой. Общий вид блока.
| Схема салонного блока предохранителей (1 на картинке) | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Предохранитель прикуривателя и привод боковых зеркал. | 15 |
| 2 | Радиоприемник. | 10 |
| 3 | Реле отопителя, реле омывателя фар | 10 |
| 4 | ELC-4А/Т (АКПП) | 10 |
| 5 | Передний и задний кондиционеры | 20 |
| 6 | Указатели поворота и аварийная сигнализация | 10 |
| 7 | Контрольно-измер. приборы и привод антенны | 10 |
| 8 | Звуковой сигнал. | 10 |
| 9 | Стеклоочистители и омыватели | 15 |
| 10 | Подогрев сидений и привод стеклоподъемников | 10 |
| 11 | Система полного привода (4WD), амортизаторы переменой жесткости | 10 |
| 12 | Электропривод блокировки замков дверей | 15 |
| 13 | Лампы местного освещения, часы, радио | 10 |
| 14 | Фонари заднего хода, блокировка дифференциала | 15 |
| 15 | Стоп-сигналы. | 15 |
| 16 | Отопитель. | 25 |
| 17 | Эл. привод люка крыши | 20 |
| 18 | Разъем включения дополнительных устройств | 15 |
| 19 | Задний отопитель. | 10 |
| 20 | Запасные предохранители (А/Т): АКПП. | — |
| Общий вид монтажного блока. |
| Салонный блок реле | |
|---|---|
| № | Расшифровка |
| C-92X | нет |
| C-93X | Реле заднего отопителя |
| C-94X | Реле электропривода стеклоподъемников |
| C-95X | Блок управления центральной блокировкой замков дверей |
| C-96X | Реле обогревателя заднего стекла |
| C-97X | Реле прерывистого режима работы очистителя заднего стекла |
| C-98X | Реле-прерыватель указателей поворота и аварийной сигнализации |
В моторном отсеке
Монтажный блок расположен в левой передней части подкапотного пространства.
Для доступа к нему необходимо снять защитную пластиковую крышку. Фото — пример платы.
-
Оки 9650 ошибка 917
-
Ошибка с1223 тойота рав 4
-
Ошибка u1122 рено логан
-
Температура воды в ниве
- Заз шанс схема системы охлаждения
Блок в салоне
В салоне основной блок предохранителей и реле находится под панелью приборов со стороны пассажира за защитной крышкой.
Пример схемы с крышки блока
p, blockquote 12,0,0,0,0 —>
| 1 | 15A TAIL — Габариты, стояночные огни, подсветка номерного знака и комбинации приборов |
| 2 | 20A FOG — Противотуманные фары |
| 3 | 7,5A IGN — Система зарядки, система впрыска топлива |
| 4 | 7,5A ST-A — Реле топливного насоса |
| 5 | 20A ABS — Анти блокировочная система тормозов, стоп — сигналы |
| 6 | 15A ACC SOCKET — Разъем электропитания |
| 7 | 15A DEFOG — Обогреватель стекла задней двери |
| 8 | 10A RR-HTR — Задний отопитель |
| 9 | 10A FR-WIPER — Омыватель лобового стекла |
| 10 | 7,5A ST — Электронный блок управления двигателем |
| 11 | 30A FR-WIPER — Очиститель лобового стекла |
| 12 | 10A GAUGE — Измерительные приборы и датчики |
| 13 | 7,5A — ENGINE Система зарядки |
| 14 | 7,5A — RADIO Акустическая система |
| 15 | 15A CIG — Сигаретный прикуриватель, часы, система управления наружными зеркалами |
| 16 | 10A TURN — Индикаторы указателей поворота |
| 17 | 20A CURTAIN (BACK) — Электропривод иторок (задних) |
| 18 | 20A CURTAIN (BACK) — Электропривод шторок (боковых) |
| 19 | 15A ECU-IG — Антиблокировочная система тормозов |
| 20 | 15A АС Система кондиционирования, холодильник/нагреватель |
| 21 | 15A RR-WIPER Стеклоочиститель и омыватель стекла двери задка |
| 22 | 30A POWER — Электропривод стеклоподъемников |
| 23 | 20A FUEL HEATER — Подогреватель топлива |
В блоке предохранителей есть тепловой предохранитель (отмечен чёрным), который предохраняет цепь электроприводов от перегрузки. В случае если он сработал, включите его следующим образом:
p, blockquote 14,0,0,1,0 —>
- Установите ключ в замке зажигания в положение «LOCK».
- Вставьте стержень в отверстие теплового предохранителя и нажмите стержнем до появления щелчка.
Блок предохранителей в моторном отсеке
Блок предохранителей расположен рядом с аккумулятором.
Схема блока предохранителей
Распределение предохранителей в моторном отсеке
| № | Имя | Сила тока | Описание |
|---|---|---|---|
| 29 | ALT-S | 7.5A | Система зарядки |
| 30 | AM2 | 20А | Система зарядки, индикатор разряда, система контроля выбросов, система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 33 | ABS | 60А | Антиблокировочная тормозная система |
| 34 | ALT | 100A | Предохранители ABS, AM1, STOP, DEFOG, FOG, ECU-B, TAIL, A/C и RR A/C, а также автоматические выключатели FR-HTR |
| 35 | AM1 | 50А | Предохранители “ENGINE”, “GAUGE”, “TURN”, “FR-WIPER”, “ECU-IG”, “A/C”, “RADIO”, “CIG”, “ST”, “POWER” и DOOR. |
| 36 | Основной бизнес | 50А | Предохранители “HAZ-HORN”, “DOME”, “HEAD (LH)”, “HEAD (RH)” и “EFI”. |
