Назначение, виды и цвета электропредохранителей
Предохранители Альмера G15 являются защитным элементом различного электрооборудования от следующих явлений:
- короткие замыкания;
- токовые перегрузки.
Их схема может быть выполнена одним, двумя или тремя блоками. При этом каждый из них отвечает за работоспособность комплекса оборудования, а отдельный элемент за защиту конкретного прибора.
Различают следующие виды предохранителей:
Штекерные предохранители
Штекерные – наиболее распространенные, состоят двух штекеров, между которыми расположена плавкая вставка на определенную величину тока. Она закрывается пластиковым кожухом. При превышении максимального значения тока протекающего по вставке, происходит ее перегорание.
Биметаллические – в указанном виде предохранителей, плавкая вставка заменена на биметаллические пластины с посеребренными контактами, которые плотно прилегают друг к другу. При возникновении не нормального режима, пластины нагреваются и размыкаются. Их дальнейшее соприкосновение произойдет после остывания металла.
Штекерный и биметаллический с пружиной предохранители
Пружинные биметаллические – по принципу действия идентичны предыдущему виду. Отличие заключается в том, что биметаллические пластины самостоятельно не возвращаются в исходное положение. Это обеспечивается за счет внесения в конструкцию дополнительной пружинки, которая удерживает пластину в отключенном положении. Для восстановления электрической цепи понадобится нажать кнопку, которая разожмет пружину.
Выпуск предохранителей осуществляется с различным токовым номиналом. При этом изготовители придают каждому номиналу конкретный окрас. В большинстве случаев, используются следующие цвета:
- черный – 1А;
- серый – 2А;
- фиолетовый – 3А;
- коричнево-желтый – 5А;
- темно-коричневый – 7.5А;
- красный – 10А;
- голубой – 15А;
- желтый – 20А;
- белый – 25А;
- зеленый – 30А;
- оранжевый – 40А;
- голубой – 60А;
- коричневый – 70А;
- светло-желтый – 80А;
- сиреневый – 100А.
Оттенки цветов могут отличаться
Ниссан альмера н16: предохранители и реле
Реле, находящиеся с другой стороны салонного блока питания, тоже имеют свое предназначение. Реле в салоне с обратной стороны. R1 включение-выключение катушки зажигания — выход из строя блокирует работу авто ; R2 нагнетание двигателя ; R3 функционирование дополнительных потребителей — различных автомобильных электроаксессуаров. Их список достаточно обширен: Все они расположены в пространстве между самим аккумулятором и двигателем. Графически та же схема предохранителей в ниссан альмера классик будет выглядеть следующим образом: Схема предохранителей в моторном блоке.
Блок реле Nissan Almera N16 | Ниссан Альмера Н16 2000-2006
Схема реле ниссан альмера n16 ниссан альмера n16 включает в себя и реле. Потребители помощнее подключаются через реле в числе фары, топливный насос, двигатели вентиляторов. Эти элементы расположены в левой стороне от двигателя. Каждый из них имеет свой функционал: Реле ниссан альмера n16 правила замены Предохранители ниссан альмера н16 не пробьют брешь в бюджете, когда вдруг возникнет необходимость в замене.
Их можно найти в широком ассортименте практически во всех автомагазинах. Другое дело — придерживаться правильных рекомендаций: Все работы проводятся только при выключенном аккумуляторе.
Подбирается под нужный номинал. Ни в коем случае нельзя ставить проволоку или другой металлический предмет скрепку.
В случае замыкания пострадает вся электросистема транспорта что чревато дорогостоящим ремонтом.
Самый расходный элемент Если рассмотреть схему, на которой показаны предохранители для ниссан альмера n16, можно увидеть, что за реле ниссан альмера n16 прикуривателя отвечает элемент под номером Сам по себе он оказывается невероятно актуальным даже для тех, кто не курит потому, что используется для подзарядки и питания реле ниссан альмера n16 различных потребителей. В их число входят как видеорегистраторы, так и ноутбуки последние, правда, работают при помощи специальных преобразователей.
Важно сделать это правильно. В этом плане нелишним будет знать, как выглядит сгоревший элемент. Но встречаются случаи, когда он не работает, а нить будет выглядеть, как новая
Но встречаются случаи, когда он не работает, а нить будет выглядеть, как новая.
Реле для Nissan Almera N16 2000-2006
Следом снимается крышка от элемента, где находится сам блок. Произвести осмотр, чтобы выявить вышедший из строя предохранитель прикуривателя.
Извлечь при помощи щипцов, если такой все же найден.
Установить новый и собрать в обратном порядке. Не забыть подключить аккумулятор.
Видео по замене предохранителя прикуривателя: Как поменять сам прикуриватель Замена реле ниссан альмера n16 ниссан альмера Если же дело не в предохранителе, то предстоит глобальная замена. Устанавливаем машину на ровную площадку, обеспечиваем меры безопасности, фиксируем башмаки, выжимаем стояночный тормоз; Открываем водительскую дверь, в нижней части торпеды извлекаем вещевой отсек. За ним расположен монтажный блок; Аккуратно поддеваем пинцетом предохранитель согласно порядкового номера.
Для упрощения процесса идентификации модуля, на тыльной стороне крышки указана маркировка, распиновка; Вставляем новый предохранитель, проверяем оборудование.
Предохранители Nissan Almera N16
Если возникла необходимость в замене монтажного блока реле ниссан альмера n16, то дополнительно нужно реле ниссан альмера n16 два болта — фиксатора платы, отсоединить колодки с проводами. Замена предохранителей в моторном отсеке Ниссан Альмера N Останавливаем двигатель, открываем капот; В правой части, возле жабо расположен монтажный блок, он упакован в пластиковом корпусе. Для доступа к модулям необходимо отщелкнуть пластиковую крышку, отыскать предохранитель согласно порядкового номера, указанного на тыльной стороне.
После чего провести замену. Рекомендации по обслуживанию Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы; Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов; После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой; Устанавливайте на место неисправного модуля новый с аналогичным показателем силы тока.
Стоит ли возиться
Если не знать, где в g15 находятся предохранители, тогда придется платить сотрудникам СТО за ремонт. А они могут из копеечного ремонта вам сделать дорогостоящий, предъявив сгоревшие детали такого же автомобиля. Которые якобы вам заменили. Я сам работал ремонтником много лет, скажу вам честно, такие фокусы с деталями проделывает каждый второй механик, потому что возиться за копейки никто не любит.
В крайнем случае, обратитесь за помощью к знающему другу, чтобы он помог и подсказал. Электрическая схема g15 найдется в Интернете, что тоже подскажет, что делать. Главное соблюдать правила:
- Не ставить в замен одного реле другое, похожее, подходящее по контактам. Оно может не подходить по свойствам;
- Не ставить предохранитель g15 в салоне значение ниже номинала, он может сгореть быстро, почти сразу, и в блоке под капотом тоже;
- Не ставить предохранитель выше номинала или жучок, может сгореть прибор, который предохранитель должен защитить от повышенного тока, и даже возгореться проводка;
- Если предохранитель сгорел второй раз и быстро, ищите короткое замыкание в цепи, за которую он отвечает;
На этом все, мои читатели, теперь вы знаете где и какой предохранительный блок g15 искать, когда у вас не работает какой-либо электроприбор. Если статья оказалась полезной, подпишитесь на блог и поделитесь ссылкой с друзьями. Удачной замены предохранителя и до новой встречи.
Устройство и неисправности
Прежде чем приступать непосредственно к самому ремонту, желательно разобраться в устройстве ремонтируемого прибора. В противном случае могут возникнуть некоторые проблемы и «неудобные» моменты в процессе относительно простой операции.
Блок – это система объединённых в один узел предохранителей, каждый из которых встроен в электроцепь определённого прибора. Данный элемент необходим для защиты цепи от ряда неблагоприятных процессов, в том числе и от потенциального воспламенения проводки из-за короткого замыкания. Случаются такие неприятные явления из-за превышения силы протекающего тока в электроцепи, которое связано, к примеру, с неисправностью прибора или проводов. Предохранитель имеет меньший максимальный порог силы тока, поэтому перегорает самым первым и сразу же обесточивает всю систему. Как видите, узел подобного вида очень полезен и требует к себе должного внимания.
В силу специфики своей работы блок или отдельный предохранитель может выйти из строя по целому ряду разных причин:
- неисправность какого-либо прибора;
- короткое замыкание электроцепи;
- слишком высокая сила тока, поддающегося в систему (часто бывает при поломке генератора);
- неправильно проведённый ремонт электроузла автомобиля;
- производственный брак;
- чрезмерный износ.
Рассмотрев указанные выше потенциальные проблемы, вызвавшие перегорание предохранителя, можно сделать вывод, что иногда придётся исправлять неисправности и в некоторых других узлах Ниссан Альмера. Конечно, если у вас есть желание добиться нормального функционирования электросистемы автомобиля и безопасности его эксплуатации.
Если стартер не крутит как надо, многие владельцы сразу грешат на аккумулятор. Да, разряженная батарея может влиять на запуск, особенно, если в машине стоит хитрая сигнализация (о ней мы еще поговорим).
Но аккумулятор можно менять только после его проверки.
Новый АКБ стоит покупать, если:
- плотность электролита старой батареи меньше 1:18-1:20 г/см3;
- аккумулятор не держит заряд – за ночь разряжается до 11,7 В и ниже;
- электролит имеет осадок или какие-либо примеси;
- вздуты стенки АКБ.
«Ловим проблему на звук и запах»
Редко когда стартер ломается сразу – он продолжает работать до последнего
Здесь важно чувствовать, как он работает. Если вы слышите, что ему тяжело прокрутить двигатель (будто он прожевывает что-то внутри себя), причина может быть во втулках
Из-за этого вал криво стоит относительно оси и стартеру нужно больше усилий для запуска.
Если во время запуска автомобиля слышен характерный запах гари, стоит бить тревогу. Это может быть подгорание обмотки. После разборки можно обнаружить на обмотке выгоревший слой лака. Вовремя обнаружив проблему, есть шанс доехать до места ремонта без эвакуатора.
Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
Расположение блока предохранителей с левой стороны панели приборов
| Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей. |
Расположение предохранителей на блоке предохранителей
| № | Потребитель тока | А |
| 1 |
Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал |
5 |
| 2 | Указатели поворота | 10 |
| 3 | Внутреннее освещение | 5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, климатическая установка | 7,5 |
| 6 | Центральная блокировка замков | 5 |
| 7 | Фонаря заднего хода | 10 |
| 8 | Телефон | 5 |
| 9 | Блок управления АБС | 5 |
| 10 | Электронные системы двигателя | 10 |
| 11 | Селектор (при автоматической коробки передач) | 5 |
| 12 | Телефон | 7,5 |
| 13 | Сигналы торможения | 10 |
| 14 |
Плафоны и светильники для чтения, центральная блокировка замков |
10 |
| 15 | Автоматическая коробка передач | 10 |
| 16 | Стеклоомыватели | 10 |
| 17 | Обогреваемый цилиндр-упор задней двери | 7,5 |
| 18 | Дальний свет правый | 10 |
| 19 | Дальний свет левый | 10 |
| 20 | Ближний свет правый, корректор наклона фар | 10 |
| 21 | Ближний свет левый | 10 |
| 22 | Габаритные и стояночные огни правые | 5 |
| 23 | Габаритные и стояночные огни левые | 5 |
| 24 | Стеклоомыватели | 20 |
| 25 | Вентилятор системы вентиляции, климатическая установка | 25 |
| 26 | Обогрев заднего стекла | 20 |
| 27 | Очиститель заднего стекла | 10 |
| 28 | Топливный насос | 15 |
| 29 | Электронные системы двигателя | 10 |
| 30 | Подъемно-сдвижная панель люка крыши | 20 |
| 31 | Автоматическая коробка передач | 10 |
| 32 | Электронные системы двигателя | 10 |
| 33 | Очистители фар | 20 |
| 34 | Электронные системы двигателя | 10 |
| 35 | «Плюс» продолжительного электропитания прицепа | 30 |
| 36 | противотуманные фонари | 15 |
| 37 | Вывод «S» | 20 |
| 38 | Плафон багажного отделения, центральная блокировка замков | 10 |
| 39 | Аварийная сигнализации | 15 |
| 40 | Звуковой сигнал | 20 |
| 41 | Прикуриватель | 15 |
| 42 | Радиоприемник | 15 |
| 43 | Электронные системы двигателя | 10 |
| 44 | Обогрев сидений | 15 |
Предупреждение
Предохранитель, обозначенный
на блоке предохранителей под номером 24, на электрических схемах автомобиля
обозначается номером 224, то есть на электрических схемах к номеру предохранителя
впереди добавляется цифра 2.
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||
|
| Ток | Цвет |
| 5 | Светло-коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Коробка предохранителей в моторном отсеке на аккумуляторной батарее
| Предохранители | А |
| Вентилятор системы охлаждения, 1-ая ступень | 30 |
| Реле электродвигателя АБС | 30 |
| Главное реле АБС | 30 |
| Металлические предохранители: | |
| Генератор | 150 |
| Бортовая сеть | 110 |
| Вентилятор системы охлаждения 2-ая ступень | 30 |
| Электронные системы двигателя | 50 |
| Предпусковой подогрев дизельного двигателя | 50 |
Автоматы защиты
Все вместе электроприводы стеклоподъемников и люка защищены также автоматом
защиты, который в случае перегрузки автоматически выключается (например, при
примерзании стекол) и через несколько секунд опять включается.
Предохранители и реле Nissan Almera (N16) до 2006 года
Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы ниже для кузова — N16 выпуск с 2000 по 2006 год.
Монтажный блок в салоне включает в себя плату с реле и предохранителями. А вот с обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два блока. В одном находятся только реле в другом только предохранители. В схема и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.
Предохранители и реле в салоне Nissan Almera (N16)

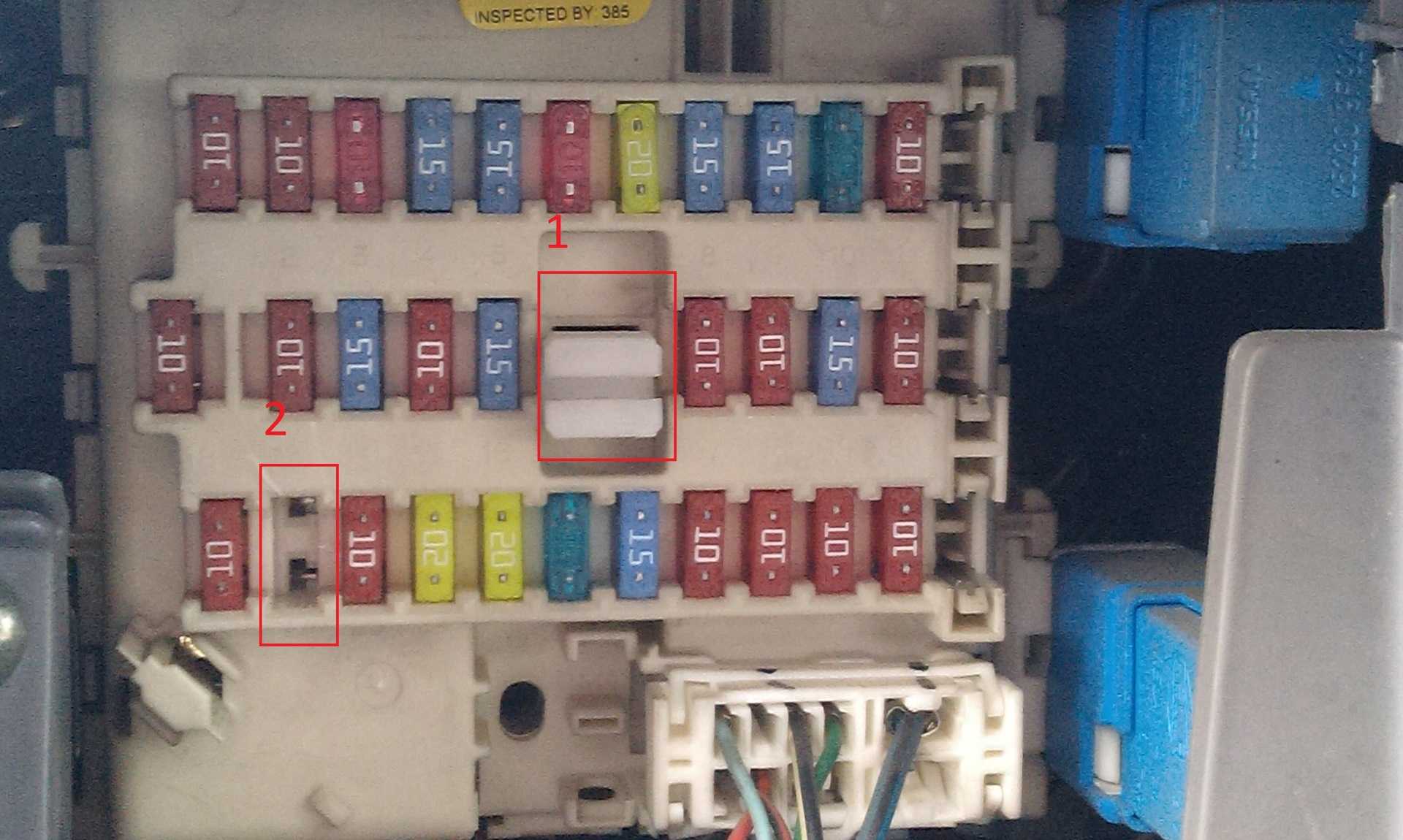

Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачек, он же крышка от блока. Вытаскиваем весь карман из панели.
И там видим такой вот блок.
Блок схематично можно привести в следующем виде. Тут же будет приведена информация по обозначениям предохранителей и реле, чтобы далее расшифровать их.
Теперь как и говорил привожу информацию по предохранителям и реле в блоке.
1 — 10А Зеркала2 — 10А Лампы стоп-сигналов3 — 15А Электророзетка4 — 7,5А Под дополнительную электрику5 — 000 Аварийная сигнализация и поворотники6 — 10А Под дополнительную электрику7 — 20А Обогрев заднего стекла8 — 10А Кислородный датчик9 — 10А Дополнительный электропакет10 — 10А Электропакет11 — 10А Контроллер АКПП12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка)13 — 10А Лампа салона14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер)15 — 10А Кондиционер16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер17 — 10А Система впрыска топлива18 — 10А Подушки безопасности19 — 20А Дополнительный электропакет20 — 10А Контроллер двигателя21 — 10А Сигнал запуска22 — 15А Прикуриватель23 — —- Не используется24 — 20А Дополнительный электропакет25 — 20А Очиститель ветрового стекла26 — 7,5А Под дополнительную электрику27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель)28 — 15А Омыватель заднего стекла29 — 15А Бензонасос30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива31 — 10А ABS32 — 10А Резерв33 — 15А Резерв34 — 20А Резерв
Реле
R1 Реле фар головного светаR2 Реле управления дросельной заслонкойR3 Реле стеклоподъемниковR4 Реле задних противотуманных фар
Однако это не все. На обратной стороне блока в салоне есть еще 3 реле.
Их назначения…
R1 Реле зажиганияR2 Реле двигателя нагнетателяR3 Реле дополнительного оборудования (электро-аксессуаров)
Блок предохранителей в моторном отсеке Nissan Almera (N16)
Чтобы добраться до блоков, необходимо само собой открыть капот и открыть крышку блока. Блок расположен с левой стороны. Смотрим.
А вот с правой стороны расположен дополнительный блок реле. Вначале о блоке с левой стороны.
Расшифровка предохрантилей.
А 100А Генератор (ALTernator) (зарядка на батарею)В 40А электростеклоподъемникиС 40А регулятор охлаждающих вентиляторовD 40А регулятор охлаждающих вентиляторовE 30А для дизелейF 60А для дизелейG 80А для дизелейH 80А главный источник питания, цепь заземленияI 50А ABSJ 30А к выключателю зажигания от аккумулятораК 30А ABS/ESPL 30А ESPМ 30А Омыватель фар32 20А Омыватель заднего стекла33 15А Противотуманные фары34 15А Электропривод и реле электропривода дроссельной заслонки35 15А Фары, система включения ближнего света в дневное время36 15А Фары, система включения ближнего света в дневное время37 10А Задний противотуманный фонарь38 10А Габариты, освещение номерного знака39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)40 15А Аудио, навигация, ЖК-дисплей41 10А Система управления двигателем42 10А Катушка зажигания43 15А Не используется44 10А Не используется
Ну и последний блок, блок с правой стороны в моторном отсеке.
… и его расшифровка.
R1 3-е реле вентилятора радиатора (25221E)R2 Передние туманки ПТФ (25224QA)R3 Реле кондиционера Е6 (25224D)R4 Реле звукового сигнала (25620)R5 Реле вентилятора радиатора (25224J)R6 Фары, свет (25224А)R7 Стартер (25224G)
Блок предохранителей в салоне
Реле на обратной стороне блока предохранителей салона Монтажный блок салона Альмера Классик имеет самое распространенное место установки, в пространстве под рулём ближе к двери водителя. Смонтирован в специализированном бардачке. При необходимости замены дополнительных реле, понадобится извлечь блок из посадочного места, так как они установлены с тыльной части и обеспечивают функционирование следующих устройств:
- 1 – комплекса кондиционирования;
- 2, 3 – зажигания;
- 4 – вспомогательных электрических механизмов.

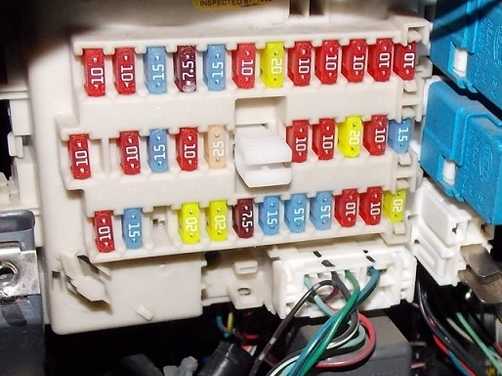

Блок предохранителей Альмера Классик в салоне Лицевая сторона салонного монтажного блока состоит из следующих устройств с плавкими вставками (большая часть которых имеет номинальный ток 10А – 4, 5, 6, 8, 10, 13, 14, 15, 17, 18, 20-26):
- 1, 2 – электрический мотор комплекса отопления (15А);
- 3, 12 – резерв;
- 4 – поворотники;
- 5 – лампочка заднего хода, освещение панели приборов;
- 6 – ABS;
- 7 – дворники (20А);
- 8 – подогрев кресел переднего ряда;
- 10 – вспомогательные приемники;
- 11 – обогрев заднего стекла (20А);
- 13 – фары;
- 14 – форсунки комплекса подачи топливной смеси;
- 15 – часы, приборная панель;
Блок предохранителей Альмера Классик в салоне
- 17 – обогрев и регулировка внешних зеркал;
- 18 – освещение внутреннего салонного пространства;
- 19 – центральный замок (15А);
- 20 – салонные фонари;
- 21 – мультимедиа;
- 22 – ЭБУ силового агрегата;
- 23 – подушки безопасности;
- 24 – кондиционер;
- 25 – АКПП;
- 26 – зажигание.
Также на наружной поверхности установлены релейные устройства для обеспечения работы:
- 1 – стеклоподъёмников;
- 2 – задней противотуманки;
- 3 – центрального замка.
Реле на лицевой стороне блока расположены правее, номера им присвоены сверху вниз
Правильная замена плавких вставок
Перед осуществлением замены защитных устройств Альмера Классик понадобится демонтировать старый элемент и убедиться в его непригодности. Для этого используются специальные пластиковые щипцы. В большинстве случаев, повреждения плавкой вставки видны невооружённым глазом. В редких случаях требуется прозвонка с помощью мультиметра. Также понадобится приобрести новый предохранитель или реле. Необходимо подобрать соответствующий номинальный ток изделия. Он прописывается на самом компоненте, либо определяется по цветовой гамме. Замена производится в следующем последовательности:

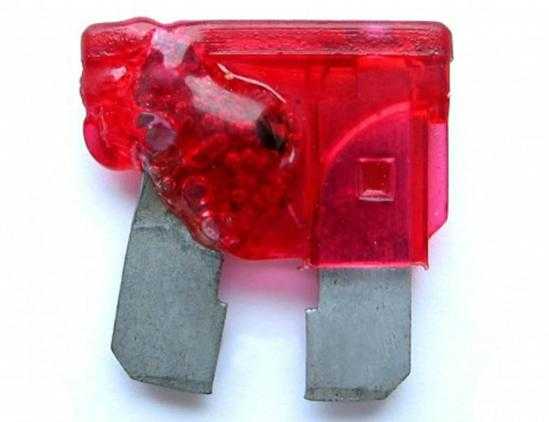

Предохранитель плохого качества может стать причиной пожара
- Для проверки качества нового защитного элемента, следует подключить плавкую вставку напрямую через аккумулятор, используя два проводка. Она должна выдерживать нагрузку без проявления следов оплавления;
- Требуется установить и устранить причину перегорания защитных устройств. В противном случае новый элемент перегорит или сгорит электрооборудование;
- Отключить минусовую клемму аккумулятора;
- Извлечь перегоревший защитный элемент и установить новый;
- Подключить клемму аккумуляторной батареи и проверить работоспособность оборудования.
Предохранители и реле в Nissan Almera N16
Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы и расположение подходит только для кузова — N16 выпуск с 2000, 2001, 2002, 2003, 2004, 2005 и 2006 г.
0:280
1:785
Блок в салоне включает в себя несколько предохранителей и реле. С обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два. В одном находятся только реле в другом только предохранители. В схеме и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.
1:1413
1. Блок предохранителей в салоне
1:1477
Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачок, он же крышка от блока. Вытаскиваем весь карман из панели.
1:1760
2:2265
3:504

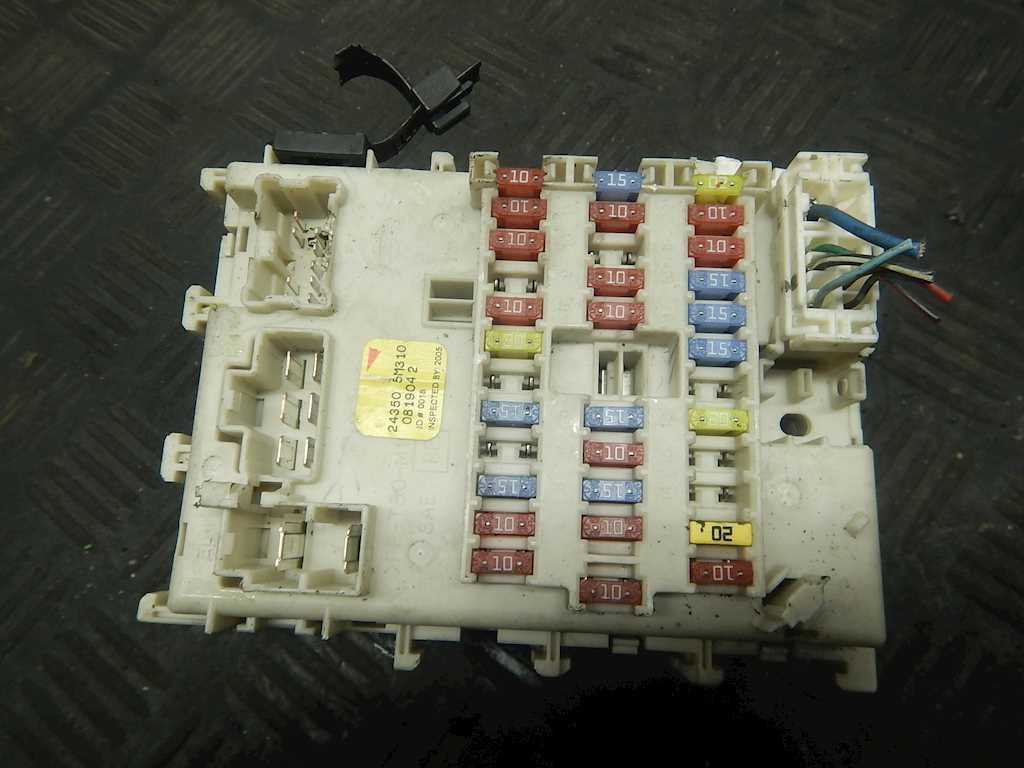

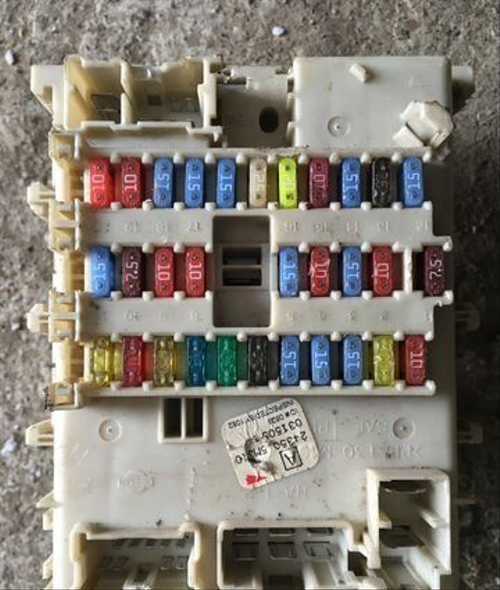

Фотографии блоков из разных машин для сравнения положения предохранителей.
3:647
4:1152
5:1657

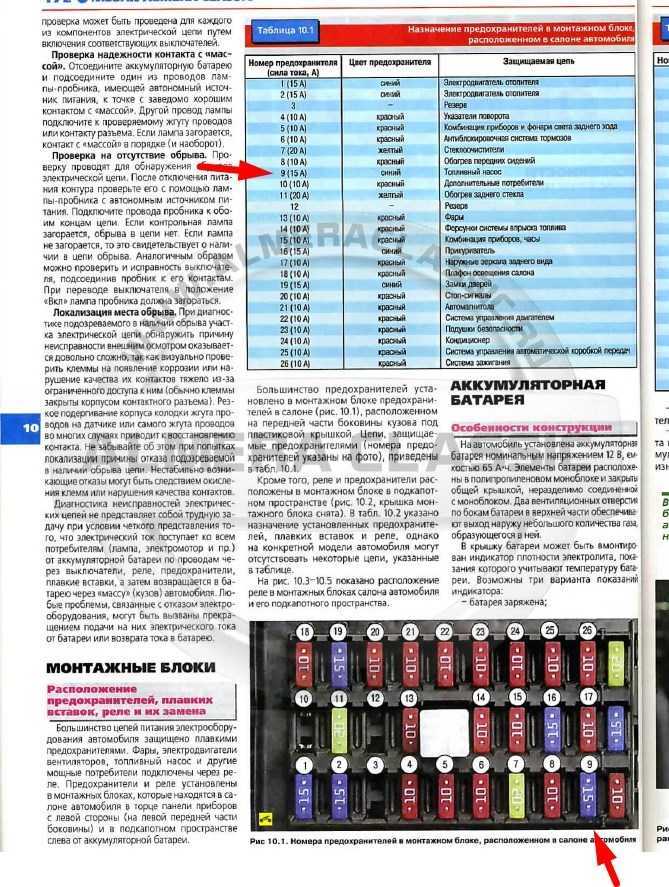

Схема первого блока с нумерацией для таблицы ниже
5:1752

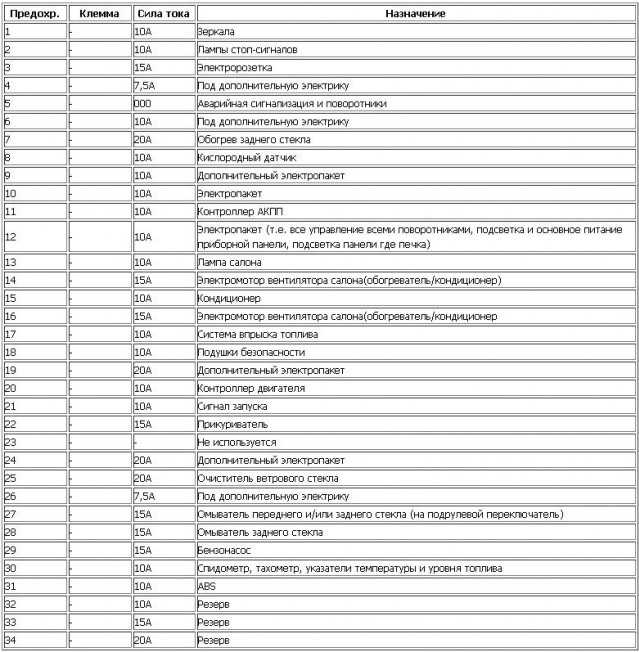

1 — 10А Зеркала 2 — 10А Лампы стоп-сигналов 3 — 15А Электророзетка 4 — 7,5А Под дополнительную электрику 5 — 000 Аварийная сигнализация и поворотники 6 — 10А Под дополнительную электрику 7 — 20А Обогрев заднего стекла 8 — 10А Кислородный датчик 9 — 10А Дополнительный электропакет 10 — 10А Электропакет 11 — 10А Контроллер АКПП 12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка) 13 — 10А Лампа салона 14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер) 15 — 10А Кондиционер 16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер 17 — 10А Система впрыска топлива 18 — 10А Подушки безопасности 19 — 20А Дополнительный электропакет 20 — 10А Контроллер двигателя 21 — 10А Сигнал запуска 22 — 15А Прикуриватель 23 — —- Не используется 24 — 20А Дополнительный электропакет 25 — 20А Очиститель ветрового стекла 26 — 7,5А Под дополнительную электрику 27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель) 28 — 15А Омыватель заднего стекла 29 — 15А Бензонасос 30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива 31 — 10А ABS 32 — 10А Резерв 33 — 15А Резерв 34 — 20А Резерв
5:4018
Реле
5:13
R1 Реле фар головного света R2 Реле управления дросельной заслонкой R3 Реле стеклоподъемников R4 Реле задних противотуманных фар
5:259
На обратной стороне салонного блока, если вытащить его полностью, будет пластина с 3-мя реле.
5:431
6:936

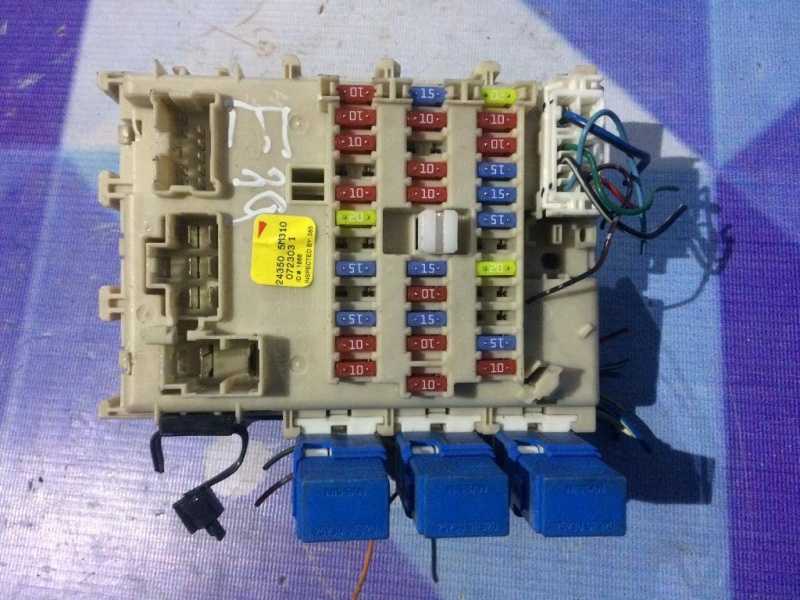

Фото и схема дополнительной пластины
6:1008
R1 Реле зажигания R2 Реле двигателя нагнетателя R3 Реле дополнительного оборудования (электро-аксессуаров)
6:1211
2. Блок предохранителей в моторном отсеке
6:1292
Необходимо открыть капот и открыть крышку блока с условными обозначениями. Этот блок расположен справа от мотора — рядом с аккумулятором.
6:1550
Несколько фото открытых блоков с разных машин — для сравнения.
6:1669
7:2174
8:504
Расположение второго и третьего блоков под капотом
8:602
9:1107
Схема с обозначениями для таблицы с расшифровкой
9:1201
А 100А Генератор (ALTernator)(зарядка на батарею) В 40А электростеклоподъемники С 40А регулятор охлаждающих вентиляторов D 40А регулятор охлаждающих вентиляторов E 30А для дизелей F 60А для дизелей G 80А для дизелей H 80А главный источник питания, цепь заземления I 50А ABS J 30А к выключателю зажигания от аккумулятора К 30А ABS/ESP L 30А ESP М 30А Омыватель фар 32 20А Омыватель заднего стекла 33 15А Противотуманные фары 34 15А Электропривод и реле электропривода дроссельной заслонки 35 15А Фары, система включения ближнего света в дневное время 36 15А Фары, система включения ближнего света в дневное время 37 10А Задний противотуманный фонарь 38 10А Габариты, освещение номерного знака 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) 40 15А Аудио, навигация, ЖК-дисплей 41 10А Система управления двигателем 42 10А Катушка зажигания 43 15А Не используется 44 10А Не используется
9:2868
3. Блок реле в моторном отсеке
9:58
Расположен у правого крыла, рядом с бачком омывающей жидкости.
9:176
10:681
11:1186
Схема третьего блока с реле
11:1240
R1 3-е реле вентилятора радиатора (25221E) R2 Передние туманки ПТФ (25224QA) R3 Реле кондиционера Е6 (25224D) R4 Реле звукового сигнала (25620) R5 Реле вентилятора радиатора (25224J) R6 Фары, свет (25224А) R7 Стартер (25224G)
11:1612
12:2117
Как выглядят исправный и перегоревший предохранители
12:102
Думаю, данная запись необходима всем владельцам Almera N16.
12:206
12:242
следующая статья:
Список, коды запчастей и расходных материалов для Nissan Almera N16
Коды запчастей и расходных материалов. Nissan Almera UK MAKE (N16Е) 1.8-2005
Автокосметика LN2502. Средство для раскоксовывания
13:1102 22407
www.spike.su
