Расположение блоков

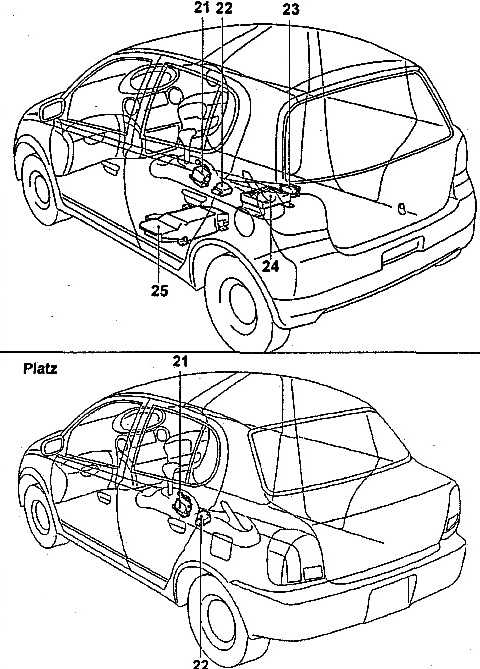

Общая схема расположения электронных блоков управления

Описание

  1. реле масляного насоса (система “START/STOP”)
  2. блок плавких вставок (модели с системой “START/STOP”)
  3. блок реле №2 в моторном отсеке
  4. блок плавких вставок
  5. блок реле ABS
  6. реле управления стартером (система “START/STOP”)
  7. модулятор ABS
  8. правый передний датчик системы SRS
  9. монтажный блок в моторном отсеке
  10. левый передний датчик системы SRS
  11. блок управления системы “START/STOP”
  12. реле управления центральным замком
  13. приемник системы дистанционного управления центрального замка
  14. блок управления системой курсовой устойчивости
  15. блок управления электроусилителя рулевого управления (2SZ-FE)
  16. блок предохранителей
  17. монтажный блок под панелью приборов
  18. реле противотуманных фар (RS)
  19. блок управления SRS
  20. электронный блок управления двигателем
  21. блок управления блокировкой селектора АКПП
  22. датчик замедления (ABS, 4WD)
  23. реле управления топливным насосом
  24. трансформатор (система “START/STOP”)
  25. аккумуляторная батарея (система “START/STOP”).

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

Фото – схема

Описание предохранителей

FB1 50А Электрогидравлический жесткий верх HT
FB2 80А Дизель (Контроллер времени накаливания)
FB3 80А ЭГУР
FB4 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5 80А на REC / Задний блок предохранителей
FB6 80А на REC / Задний блок предохранителей
F1 20А Антиблокировочная система тормозов (ABS)
F2 30А Антиблокировочная система тормозов (ABS)
F3 30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4 30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5 30/40А Вентилятор системы охлаждения 1*
F6 30/40А Вентилятор системы охлаждения 2*
F7 10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10 7.5A На диагностический разъем DIAG
F11 7.5A Приборы
F12 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14 30А Стеклоочиститель ветрового окна
F15 30А Стеклоочиститель окна двери
F16 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17 25А Подогрев топливного фильтра (дизельные модели)
F18 25А Стартер
F19 30А Электронное оборудование коробки передач
F20 10А Кондиционер /  Звуковой сигнал (K4_X125)
F21 20А Электронное оборудование двигателя
F22 7,5А Электронное оборудование двигателя
F23 10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24 15А Топливный насос
F25 15А Электронное оборудование коробки передач
F26 10А Электронное оборудование двигателя
F27 5А Усилитель рулевого управления
F28 5А Электронное оборудование коробки передач
F29 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30 10А Электронное оборудование двигателя (катушки зажигания)
F31 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34 7,5А Блок управления модуля рулевой колонки
F35 20А Информационно – развлекательная система
F36 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

Назначение реле

  • К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
  • К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
  • К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
  • К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
  • К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
  • К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
  • К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
  • К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
  • К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
  • К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
  • К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
  • К9 (K1_X125) Стартер (FE18, K3_X125)
  • К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
  • К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
  • К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
  • К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
  • К13 (K10_X125) Топливный насос (FE24)
  • К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

  • K30A Реле — вентилятор радиатора (FE5, FE6)
  • K30B Реле — вентилятор радиатора (FE5, FE6)
  • K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
  • K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Блок предохранителей и реле в салоне

Он расположен с левой стороны в ноге пассажира, прикрыт защитной пленкой.

Вариант 1

Схема

Описание

F1 AP01 / Дополнительная розетка
F2 Передние сиденья с подогревом
F3 Аудио система
F4 Кондиционер
F5 Электронный блок управления кузовным оборудованием
F6 Замок
F7 Правосторонний указатель поворота
F8 Левосторонний указатель поворота
F9 Стоп
F10 Омыватели фар
F11 Кондиционирование воздуха
F12 Электронный блок управления кузовным оборудованием
F13 Электронный блок управления кузовным оборудованием
F14 Зажигание: S / W
F15 Задний противотуманный фонарь
F16 Подушка безопасности (AIRBAG)
F17 Передняя шайба
F18 Замок входной двери
F19 Дополнительная розетка
F20 Блок управления трансмиссией
F21 Мотор
F22 Ближний свет
F23 Стеклоподъемники
F24 Наружные зеркала с подогревом
F25 Панель управления
F26 Включение 1
F27 ПОДУШКА БЕЗОПАСНОСТИ (AIRBAG)
F28 Складное зеркало*
F29 Предохранитель прикуривателя
F30 Электрический стеклоподъемник на стороне пассажира
F31 Стеклоподъемник со стороны водителя
F32 Часы
R1 Компонент реле кондиционера / несъемная вспомогательная электрическая розетка
R2 Зажигание: ВКЛ / ПУСК

Дополнительные блоки в салоне audi a4 b8

6-контактный коммутационный блок на стойке

Находится в пространстве для ног водителя, за боковой обшивкой.

F. Термопредохранитель 1 per. сиденья пер. пассаж. -S46-, 15 А
G. Термопредохранитель 1 per. сиденья водит. -S44-

Блок реле и предохранителей с б/у бортовой сети

Место установки блока реле / предохранителей с б/у бортовой сети под панелью на стороне водителя.

А. Предохранитель 1 б/у ABS -S123-, 40 А

1. Не используется
2. Реле циркуляционного насоса -Л 60-
2. Реле звукового сигнала -J413-
2. Реле вакуумного насоса -J318-
2. Реле внутреннего зеркала задн. вида с автоматической функцией затемнения -J910-
3. Реле питания кл. 15. J329-
4. Б/у дистанционного управл. противоугонной сигнализации такси -J601-

Блок под капотом

Основной блок

Под капотом в моторном отсеке в левой части под защитной крышкой находится блок предохранителей и реле.

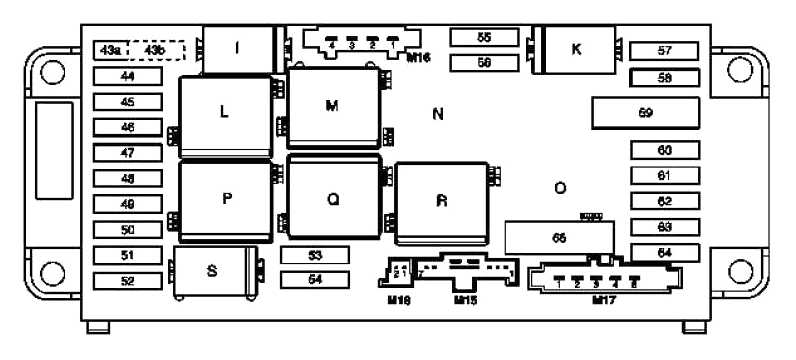

Схема

Расшифровка

43a 15A Реле звукового сигнала
43b 15A Реле звукового сигнала
44 5A Интерфейс D2В
Телефонный интерфейс
Муфта разъёма 15R
Блок управления TELE AID
45 7,5A Блок управления SRS
46 40A Реле включения /выключения стеклоочистителей
Реле режима работы стеклоочистителя 1/2
47 15A Подсветки вещевого ящика с датчиком – выключателем
Передний прикуриватель (с подсветкой)
48 15A Двигатели 612.990 (до 31.3.04): Блок управления вакуумного насоса тормозного усилителя
Двигатели 112, 113: Защищённая предохранителем муфта разъёма 15
Двигатели 646, США (до 31.3.04): Защищённая предохранителем муфта разъёма 30
Двигатели 646 (с 1.4.04): O2 зонд перед каталитическим нейтрализатором ОГ
49 7,5A Блок управления SRS
50 5A Модуль выключателя освещения
Двигатели 612.990
   Выходной каскад предпускового подогрева (до 31.3.04)
   Датчик массового расхода воздуха (1.4.04 до 30.11.04)
51 7,5A ААС (автоматический К/В) со встроенным электромотором дополнительного вентилятора
Комбинация приборов
Для ААС “комфорт”:
   Датчик отказов ААС
   Датчик солнечного излучения ААС (4 штуки)
Для всех автомобилей с ксеноновыми фарами:
   Левая блок-фара
   Правая блок-фара
AMG: Циркуляционный насос охладителя наддувочного воздуха
203.0 (до 31.7.01): Блок управления SRS
52 15A Стартер
53 25A Дизельные двигатели:
   Реле стартера
   Задний блок управления SAM с коробкой реле и предохранителей
Двигатели 611/612/642/646: Блок управления CDI
15A Бензиновые двигатели:
   Реле стартера
   Задний блок управления SAM с коробкой реле и предохранителей
Двигатели 111/271/272: Блок управления ME
Двигатели 112/113:
   Блок управления ME
   Концевая кабельная муфта электр. цепи клеммы 87 M1e
54 15A Двигатели 271.940:
   Блок управления ME
   Клапан вентиляции (США)
   Запорный клапан угольного адсорбера
Двигатели 271.942: Блок управления NOX
Двигатели 642/646: Блок управления CDI
Двигатели 642/646: Концевая кабельная муфта электр. цепи клеммы 30
7,5A Двигатели 611/612: Блок управления CDI
Двигатели 611/612 (до 30.11.04): Нагревательный элемент в вентиляционном воздуховоде
55 7,5A Датчик поворота рулевого колеса
Distronic: Блок управления DTR
Коробка передач 722:
   Блок управления ETC (до 31.5.04)
   Электронный блок управления рычага селектора
   Блок управления VGS
Коробка передач 716:
   Блок управления Sequentronic
   Датчик-выключатель положения трансмиссии
56 5A Блок управления ESP и BAS
Датчик-выключатель стоп-сигналов
57 5A Датчик поворота рулевого колеса (до 31.5.02)
Блок управления электронного зажигания/датчика-выключателя размыкания цепи стартёра стоп-сигналов
Электронный модуль рулевой колонки (с 1.6.02)
Двигатели 112/113: Блок управления ME
58 40A Коробка передач 716: Гидравлический насос
59 50A Блок управления ESP и BAS
60 40A Блок управления ESP и BAS
61 15A Коробка передач 716: Блок управления Sequentronic
62 5A Диагностический разъем
Модуль управления освещением
Датчик-выключатель стоп-сигналов
63 5A Модуль управления освещением
64 10A Радиоприёмник
Радиоприёмник и навигация
Дисплей и блок управления функционированием COMAND
65 40A Двигатели 112/113: Электрический воздушный насос
Реле
I Реле звукового сигнала
K Реле клеммы 87, шасси
L Реле режима работы стеклоочистителя 1/2
M Реле клеммы 15R
N Управляющее реле насоса KSG
O Реле воздушного насоса (двигатели 112, 113, 271)
P Реле клеммы 15
Q Реле вкл./выкл. стеклоочистителя
R Реле клеммы 87, двигатель
S Реле стартёра

Силовой блок

Рядом с аккумуляторной батареей устанавливается дополнительный блок предохранителей высокой мощности в виде плавких вставок.

Фото пример

Схема

Описание

  1. 125A Блок предохранителей в панели приборов
  2. 200A Блок управления SAM, задний
  3. 125A Дополнительный блок предохранителей
  4. 200A Блок управления SAM, передний
  5. 125A Всасывающий электро вентилятор двигателя и кондиционера с интегрированным регулятором Дизельные двигатели: Выходной каскад предпускового подогрева
  6. 60A Блок управления SAM, передний

Описание для до рестайлинговых

Блок под капотом

Почему не работает омыватель лобового стекла? 6 причин неисправностей и 2 способа ремонта Общая фото — схема

Описание предохранителей

F1 Не используется
F2 Не используется
F3 (25) Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15) Цепь электромагнитной муфты компрессора кондиционера
F5 (40) Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60) Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60) Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60) Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25) Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80) Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25) Цепи блока управления ABS

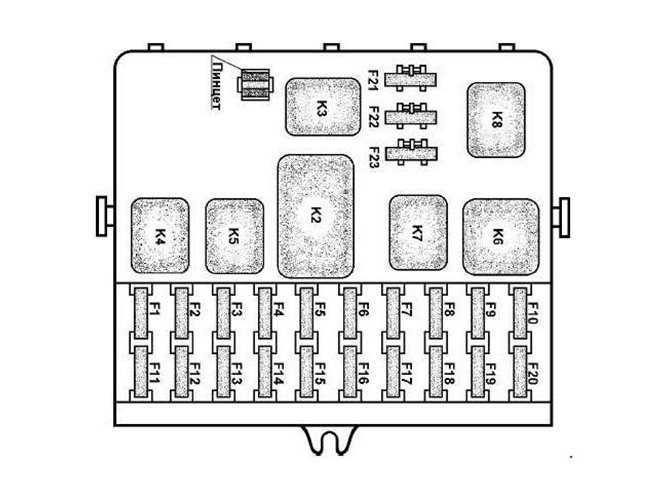

Обозначение реле

  • К1 — Реле большой скорости вентилятора системы охлажде­ния
  • К2 — Реле кондиционера
  • КЗ — Реле малой скорости вентилятора системы охлаждения
  • К4 — Реле топливного насоса и катушек зажигания
  • К5 — Главное реле системы управления двигателем
  • К6 — Не используется
  • К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
  • К8 — Реле вентилятора отопителя

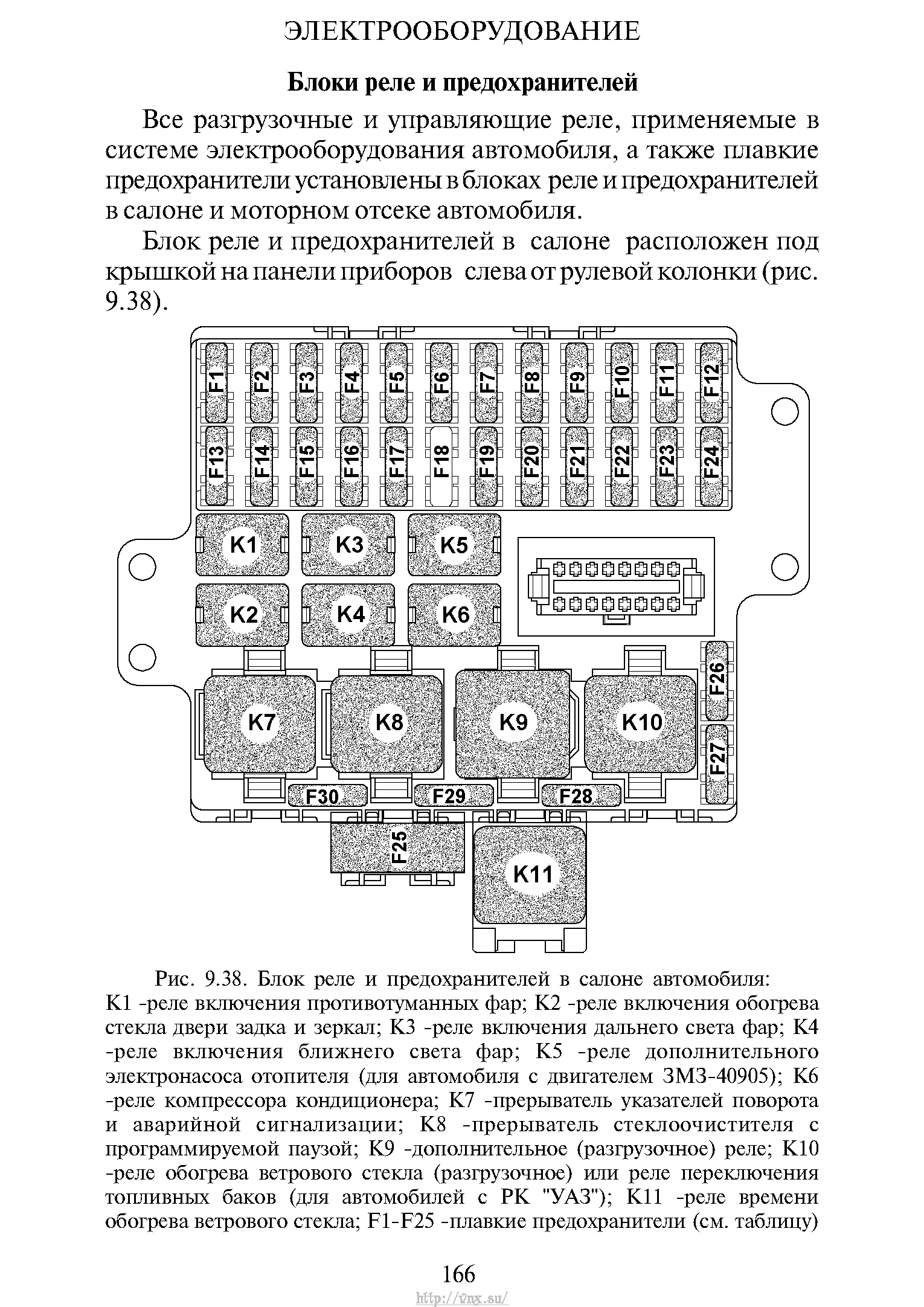

Другие варианты исполнения данного блока.

Не работает обогрев заднего стекла на оке

В этом случае, полное описание можете скачать тут.

Блок в салоне

Расположен в торце приборной панели с водительской стороны за крышкой.

Схема

Расшифровка

F1 (20) Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5) Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10) Цепи ламп сигналов торможения
F4 (10) Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5) Цепь управления электромагнитной муфтой заднего редуктора
F6 Резерв
F7 Резерв
F8 Резерв
F9 (10) Цепь лампы ближнего света левой блок-фары
F10 (10) Цепь лампы ближнего света правой блок-фары
F11 (10) Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10) Цепь лампы дальнего света правой блок-фары
F13 (30) Цепи электро стеклоподъемников задних дверей
F14 (30) Цепи электро стеклоподъемников передних дверей
F15 (10) Цепь блока управления ABS
F16 (15) Цепи обогрева сидений водителя и переднего пассажира
F17 (15) Цепи звуковых сигналов
F18 (10) Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10) Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5) Цепь лампы заднего противотуманного света
F21 (5) Цепи элементов обогрева наружных зеркал заднего вида
F22 Резерв
F23 Резерв
F24 (5) Цепь контроля усилителя рулевого управления
F26 (5) Цепь блока управления подушками безопасности
F27 (20) Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15) Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15) Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20) Цепи центрального замка
F31 (15) Цепь противотуманных фар
F32 (30) Силовая цепь реле обогрева стекла двери багажного отделения
F33 Резерв
F34 (15) Цепь электромагнитной муфты заднего редуктора
F35 Резерв
F36 (30) Силовая цепь реле К8 вентилятора отопителя
F37 (5) Цепи электроприводов наружных зеркал заднего вида
F38 (15) Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10) Реле электродвигателя системы отопления, кондиционирования и вентиляции

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).

Блок под капотом

Находится рядом с бочком омывающей жидкости, под защитной крышкой.

Описание

Вариант 1

F1 10А Система снижения токсичности выхлопа
F2 15А Система снижения токсичности выхлопа
F3 15А Система снижения токсичности выхлопа
F4 10А Система снижения токсичности выхлопа
F5 30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева
F6 3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание
F7 7,5А Модуль управления силовым агрегатом
F8 20А Вентилятор охлаждения
F9 30А Левый стеклоочиститель ветрового стекла
F10 30А Правый стеклоочиститель ветрового стекла
F11 10А Муфта компрессора системы кондициониро­вания
F12 20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива
F13 Резерв
F14 30А Система снижения токсичности выхлопа — зажигание
F15 Не используется
F16 Не используется
F17 Не используется
F18 40А Антиблокировочная система тормозов, насос системы поддержания устойчивости
F19 30А Соленоид стартера
F20 60А Свечи накаливания
F21 60А Реле 3 зажигания
F22 Резерв
F22 Резерв
F23 Резерв
F24 7,5А Топливный насос высокого давления
F25 Резерв
F26 Резерв
F27 Резерв
F28 Резерв
F29 Резерв
F30 40А Вентилятор 1 системы охлаждения
F31 40А Вентилятор 2 системы охлаждения
F32 60А Электродвигатели (два) стеклоочистителей ветрового стекла
F33 20А Запуск-остановка вспомогательного водяного насоса
F34 Резерв
F35 15А Источник питания системы управления силовым агрегатом
F36 15А Датчик NOXI 2
F37 7,5А Клапан управления обьемом
F38 7,5А Датчик массового расхода воздуха
F39 15А Испаритель топлива дизельного насоса
Реле
R1 Зажигание
R2 Стартер
R3 Стеклоочиститель заднего окна
R4 Не используется
R5 вентилятор охлаждения
R6 Стеклоочиститель ветрового стекла — включение и выключение
R7 Стеклоочиститель ветрового стекла — низкая и высокая скорость работы
R8 Не используется
R9 Не используется
R10 Муфта компрессора системы кондиционирования
R11 Свеча предпускового подогрева топлива системы испарителя
R12 Топливный насос высокого давления
R13 Насос привода на все колеса
R14 Система Econetic
R15 Вентиляторы системы охлаждения: высокоскоростной и низко­скоростной
R16 Система снижения токсичности выхлопа
R17 Модуль управления силовым агрегатом
R18 Вентилятор системы охлаждения — высокоскоростной

Вариант 2

F1 5А Выключение звука радиоприемника
F2 Резерв
F3 Резерв
F4 Резерв
F5 Резерв
F6 15А Датчик оксидов азота
F7 15А Датчик твердых частиц
F8 20А Высокоскоростной вентилятор системы охлаждения
F9 Резерв
F10 Резерв
F11 Резерв
F12 Резерв
F13 Резерв
F14 Резерв
F15 Резерв
F16 Резерв
F17 Резерв
F18 40A Вентилятор 2 системы охлаждения
F19 40/60A вентилятор системы охлаждения
F20 40A Система снижения токсичности выхлопа
F21 40А Свеча предпускового подогрева 2
F22 40А Свеча предпускового подогрева 1
F23 10А Муфта компрессора системы кондиционирования
F24 Резерв
F25 15А Правые фары с газоразрядными лампами высокой интенсивности
F26 15А Левые фары с газоразрядными лампами высокой интенсивности
F27 Резерв
F28 5А Нагревательный элемент клапана принудительной вентиляции картера
F29 7,5/15А Насос охлаждающей жидкости
F30 40/60А Реле модуля управления силовым агрегатом
F31 20А Реле «работа-пуск» 2
F32 20A Дополнительный отопитель, работающий на топливе
F33 Резерв
F34 Резерв
F35 20А Модуль управления силовым агрегатом
F36 20А Силовой провод 5 автомобиля
F37 15А Бак с реагентом.  Клапан системы рециркуляции отработавших газов
F38 10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро – распределительной коробки двигателя
F39 Система управления свечей предпускового подогрева
Реле
R1 Высокоскоростной вентилятор системы охлаждения
R2 Не используется
R3 Стеклоочиститель заднего окна
R4 Модуль пневматической подвески
R5 Вентилятор охлаждения
R6 Не используется
R7 Левые фары с газоразрядными лампами высокой интенсивности
R8 Правые фары с газоразрядными лампами высокой интенсивности
R9 Стартер
R10 Муфта компрессора системы кондиционирования
R11 Не используется
R12 Не используется
R13 Катализатор системы снижения токсичности выхлопа
R14 Не используется
R15 Низкоскоростной вентилятор системы охлаждения
R16 Не используется
R17 Не используется
R18 Модуль управления силовым агрегатом

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

  1. датчик абсолютного давления во впускном коллекторе (4S-FE)
  2. датчик абсолютного давления во впускном коллекторе (1G-FE с 08.1998 г.)
  3. датчик абсолютного давления во впускном коллекторе (1G-FE до 08.1998 г.)
  4. датчик абсолютного давления во впускном коллекторе (1JZ-GE, 2JZ-GE)
  5. датчик давления наддува (2L-TE)
  6. блок реле в моторном отсеке (R/B) (2JZ-GE с VSC)
  7. блок реле в моторном отсеке (R/B №2) (кроме 1G-FE)
  8. блок плавких вставок
  9. монтажный блок №2 (J/B №2)
  10. левый передний датчик SRS (с 08.1998 г.)
  11. резистор топливного насоса
  12. правый передний датчик SRS (с 08.1998 г.)
  13. блок реле в моторном отсеке (R/B)

Блок предохранителей и реле

Расположен с левой стороны, рядом с аккумулятором и может состоять и нескольких отделов: (8) блок плавких вставок, (9) монтажный блок и (13) блок реле.

Фото пример исполнения

Схема

Расшифровка

1 15A DOME – Освещение салона, часы
2 15A HEAD(RH) – Правая фара*1
3 20A DOOR SUB – Центральный замок
4 25A RADIO №1 – Магнитола, многофункциональный дисплей
5 15A HEAD (LH) – Левая фара*1
6 10A HORN – Звуковой сигнал
7 20A EFI*4 – Электронный блок управления двигателем
8 20A AM2 – Электронный блок управления двигателем
9 15A HAZARD – Аварийная сигнализация
10 7,5A ALT SENCING – Генератор
11*3 15A HEAD RH (HI) – Правая фара (дальний свет)
12*4 15A HEAD RH (LO) – Правая фара (ближний свет)
13*4 30A FAN №2 – Электродвигатель вентилятора
14*4 30A FAN №1 – Электродвигатель вентилятора
13*4 30A RDI FAN – Электродвигатель вентилятора
14*5 20A TEMS – Система изменения жесткости амортизаторов (TEMS)
14*6 20A FUEL HTR – Подогреватель топлива

*1 — Комплектации TOURER-V и TOURERS: — левая фара (дальний свет); — левая фара (ближний свет);*2 — Модели с дизельным двигателем “ECD»,*3 — Комплектации TOURER-V и TOURERS,*4 — Комплектации TOURER-V, TOURERS и TOURER,*5 — Комплектация GRANDE-G,*6 — Только модели с дизельными двигателями.

Реле

Описание реле

  1. Реле отопителя
  2. Реле электромагнитной муфты компрессора кондиционера
  3. Реле выключатель топливного насоса
  4. Реле IGN
  5. Реле звукового сигнала
  6. Главное реле системы впрыска топлива
  7. Реле IGN
  8. Реле стартера
  9. Реле электромагнитных клапанов ABS
  10. Реле электронасоса АБС
  11. Реле топливного насоса
  12. Реле фар
  13. Реле свечей накаливания
  14. Реле вентилятора
  15. Реле вентилятора
  16. Реле э/м пред пускового клапан SPV

Есть чем дополнить – пишите в комментарии.
