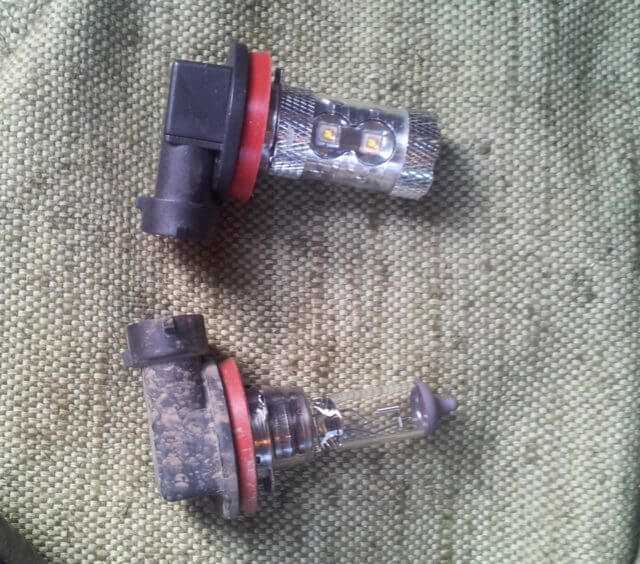

Тоже диоды поставил, правда с активным охлаждением (гудят но не сильно громко). Брал тут ru.aliexpress.com/item/Ol…=2114.13010608.0.0.IYbcdL езжу почти пол года с ними) Сегодня постараюсь фото сделать и БЖ отписаться, а то забыл после установки написать)
Тоже такие хотел побоялся что не влезут, заказал и поставил вот такие
А я рискнул) Залезли идеально под крышку, светят ярко… на много лучше галогенок желтых)
Согласен эти тоже встали хорошо, светят не плохо
Сделайте фото ночью, думаю будет интересней!
Ближний свет для автомобиля играет огромнейшее значение. Прежде всего это ходовые огни в светлое время суток (при отсутствии ДХО на автомашине – п. 19.5 ПДД). В тёмное время суток поездка без работающего ближнего света представляет собой угрозу для жизни и здоровью людей. При этом правилами дорожного движения запрещена эксплуатация автомобиля при неработающих осветительных приборах. Таким образом, разобрались, что без света ездить нельзя и по правилам дорожного движения и по здравому смыслу. Теперь переходим к самому свету, от которого там много зависит. Хороший свет на дороге позволяет не напрягаться водителю. От качества оптики и технологического решения лампы зависит световой поток и его правильная направленность на дороге.
Замена лампы ближнего света в Mitsubishi ASX, так же как и замена воздушного фильтра двигателя, занимает 5 минут. Инженеры Mitsubishi в этом вопросе оказались на высоте. Для подбора лампы ближнего света в машине надо воспользоваться каталогом, и подобрать нужную лампочку. Обязательно штатные лампочки, т.е. 12 V, 55 Вт H11. Не надо вестись на рекламные уловки различных компаний. В результате таких экспериментов возможен выход из строя штатной электропроводки, а также изменение элементов фары. К тому же вы возможно будете банально слепить встречных водителей.
В автомобилях Mitsubishi ASX, как и в любых других, время от времени приходится менять в фарах лампочки, которые вышли из строя. Замена ламп – процедура, которой вряд ли удастся избежать кому-нибудь из владельцев авто любых марок, в том числе и Мицубиси. Выход из строя происходит из-за перегорания, механических повреждений или по другим причинам.
Замена лампы может быть выполнена на станции технического обслуживания либо самостоятельно. В руководстве по эксплуатации Мицубиси АСХ подробно описано, как осуществляется замена ламп в каждом типе фар.
Замену галогеновых ламп на Митсубиси АСХ можно делать по 1 шт., а вот ксеноновые лампы, меняются только парами
Салонные предохранители
Находятся под декоративной крышкой на торпеде. Она легко снимается без специального инструмента.

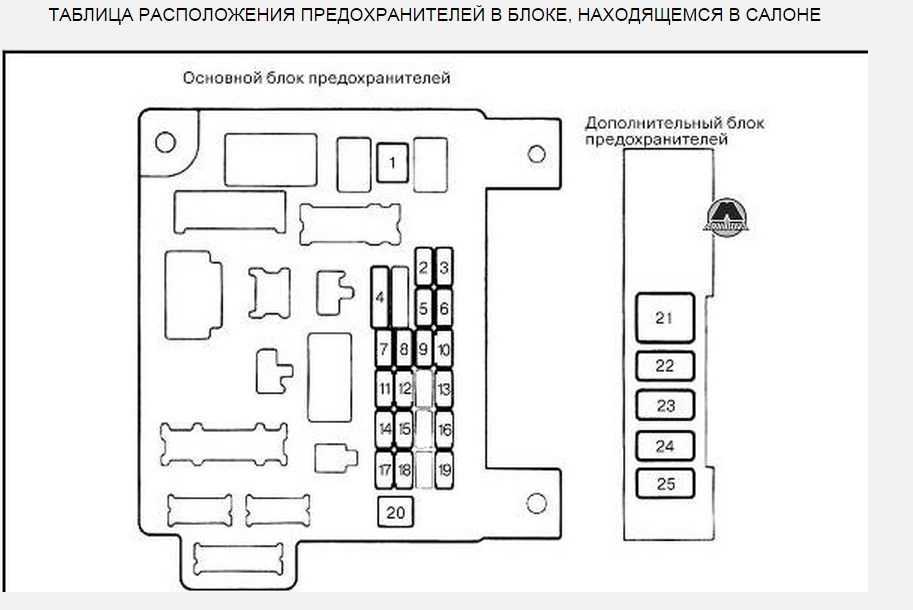

Рис.1
Рис.2
Доступ к предохранителям нормальный.
Расшифровка к рисунку 2
| Назначение | Номер позиции | Номинал |
| Двигатель печки | 1 | 30A |
| Стопы | 2 | 15A |
| Противотуманки сзади | 3 | 10A |
| Дворники | 4 | 30A |
| Доп.приборы | 5 | 10A |
| ЦЗ | 6 | 20A |
| Магнитола | 7 | 15A |
| Главное реле ECU | 8 | 7,5A |
| Освещение внутреннее | 9 | 15A |
| Аварийка | 10 | 15A |
| Дворники сзади | 11 | 15A |
| Приборная панель | 12 | 7,5A |
| Прикуриватель, дополнительный разъем | 13 | 15A |
| Ключ старта | 14 | 10A |
| Электролюк | 15 | 20A |
| Зеркала | 16 | 10A |
| Блокировка дифференциала | 17 | 10A |
| Задний ход свет | 18 | 7,5A |
| Доп.разъем | 19 | 15A |
| Управление стеклами | 20 | 30A |
| Обогрев заднего стекла | 21 | 30A |
| Подогрев зеркал | 22 | 7,5A |
| Дополнительное питание (усилитель антенны) | 23 | 15A |
| Привод сидений | 24 | 25A |
| Подогрев сидений | 25 | 30A |
Предохранители и блоки реле для Mitsubishi ASX, Outlander Sport (2010-2018) со схемами и описанием
Здесь тебе в помощь инет или по эксплуатации авто — в ней написано, какой предохранитель за что отвечает и схема дана блок предохранителей asx.
А еще, таблицу предохранителей ты найдешь на внутреннем боку блок предохранителей asx предохранителей. Если после замены предохранителя проблема осталась, придется тебе демонтировать прикуриватель из гнезда. Аккуратно потяни плоскогубцами за металлический ободок, только не забудь положить тряпочку под клешни плоскогубцев.
Трехпозиционный переключатель режимов трансмиссии позволяет при желании полностью заблокировать межосевую муфту или включить режим привода только на переднюю ось для экономии топлива. На модификациях с приводом на одну ось вместо переключателя режимов трансмиссии установлен подстаканник.
Конструкция передней и задней подвесок также позаимствована у Outlander XL — стойки McPherson спереди и многорычажная конструкция на подрамнике сзади. Однако характеристики пружин, амортизаторов и стабилизаторов поперечной устойчивости изменены — что делает подвеску ASX более мягкой и комфортной.
Рулевой механизм с электроусилителем и эффективные дисковые тормоза с системой стабилизации положительно влияют на управляемость автомобиля. И на скоростной блок предохранителей asx, и на извилистой дороге автомобиль демонстрирует уверенную езду. Заводские испытания продемонстрировали высокую степень пассивной безопасности кроссовера. За сохранность водителя и пассажиров отвечают до семи подушек безопасности, включая установленную под блок предохранителей asx колонкой подушку для защиты ног водителя.
Стоит также отметить, что для отечественного рынка Mitsubishi ASX предлагается с некоторыми доработками, блок предохранителей asx аккумулятор увеличенной емкости, настройку двигателя 2.
Хорошие динамические качества и управляемость, а также богатая оснащенность и японское качество в сочетании с приемлемой ценой делают Mitsubishi ASX прекрасным приобретением для любого автомобилиста. Блок предохранителей asx, перепечатка, либо использование материалов данной страницы для воспроизведения, переноса на другие носители информации ЗАПРЕЩЕНО и преследуется в соответствии с действующим законодательством.
Купить полную версию книги www. Содержание Действия в чрезвычайных ситуациях Ежедневные блок предохранителей asx и определение неисправностей Инструкция по эксплуатации и техническому обслуживанию автомобиля Предостережения и правила техники безопасности при выполнении работ на автомобиле Основные инструменты, измерительные приборы и методы работы с ними Механическая часть бензинового двигателя объемом 1,6 л 4А92 Механическая часть двигателя дизельные двигатели Механическая часть дизельного двигателя объемом 1,8 л 4N1 Система охлаждения Система смазки Система питания Система блок предохранителей asx двигателем Система впуска и выпуска Электрооборудование двигателя Сцепление Коробка передач Приводные валы и оси Подвеска Тормозная система Рулевое управление Кузов Пассивная безопасность Система кондиционирования воздуха Электрооборудование автомобиля и электросхемы Толковый словарь.
Ремонт предохранителя прикуривателя Мицубиси A SX
Приветствую! Сразу скажу, что за такой мелочью в сервисный машину наверное, только немец погонит. Мы же решаем подобные проблемы сами.
Тебе понадобятся отвертки, пинцет, паяльник, х/б перчатки и пинцет.
Далее по списку:
1.Открываешь капот, снимаешь минусовую клемму с аккума, чтобы обесточить машину и минимизировать риск короткого. Затем как можно дальше отодвигаешь свое водительское кресло назад для удобства доступа к прикуривателю. Теперь берешь яркий фонарик и осматриваешь внутреннюю часть прикуривателя. Там не должно находиться никаких посторонних предметов и осколков. Если все же что-то обнаружил – удали аккуратно при помощи пинцета с прорезиненными кончиками или просто двумя спичками, но пинцетом, ессно, будет удобнее. Спичками раз сам пробовал – почувствовал себя в китайском ресторане.
Так, теперь надо проверить предохранитель, отвечающий за работу прикуривателя. Обычно предохранители перегорают из-за короткого, когда в прикуривателе что-то подключено. Как результата, при сгоревшем прдохранителе ток в прикуриватель не поступает, а чтобы исправить это, нужно всего лишь поменять предохранитель. Здесь тебе в помощь инет или по эксплуатации авто – в ней написано, какой предохранитель за что отвечает и схема дана пронумерованная. А еще, таблицу предохранителей ты найдешь на внутреннем боку блока предохранителей.
Если после замены предохранителя проблема осталась, придется тебе демонтировать прикуриватель из гнезда. Аккуратно потяни плоскогубцами за металлический ободок, только не забудь положить тряпочку под клешни плоскогубцев. Так захват будет мягче, и ты не повредишь внешний видкорпуса. Должен сказать, что корпус может поддаваться туго. В этом случае не дергай со всей дури (провода порвутся и тогда точно капец), а опять же аккуратно пробуй тянуть его на себя, то с одной стороны, то с другой
Когда вынешь корпус, осмотри его и обрати внимание, есть ли на нем где-нить нагар. Также не помешает проверить надежность спайки и провода на целостность изоляции
Возможно, в твоем случае причиной отсутствия подачи тока будет отпаявшийся проводок. Если так, то надо будет аккуратно припаять провод на место. Теперь всунь головку прикуривателя в гнездо и если ток пошел, но спираль холодная, придется заменить головку на новую.
Общие рекомендации по поиску неисправностей, связанных с перегоранием предохранителей
- Если вышли из строя несколько систем электрооборудования Лансер 10, то, вероятнее всего, отказал один из предохранителей, установленных на положительной клемме аккумулятора, либо в блоке подкапотного пространства.
- В случае отказа запуска двигателя, следует проверить предохранители, обозначенные ECU.
- Проверку предохранителей следует производить мультиметром, включенным в режим «прозвонки» (зуммер). Предохранитель обязательно должен быть демонтированным из штатного места. Не следует доверять визуальному методу проверки. В крайнем случае, можно поменять местами предохранители одинакового цвета (номинала). Нельзя одновременно доставать несколько предохранителей для проверки.
Допускается увеличивать номинал предохранителя прикуривателя в случае питания автогаджетов до 25 Ампер.
Схема расположения предохранителей в монтажных блоках, а также их расшифровка для автомобилей Mitsubishi ASX.
Рассмотрены автомобили Mitsubishi ASX 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

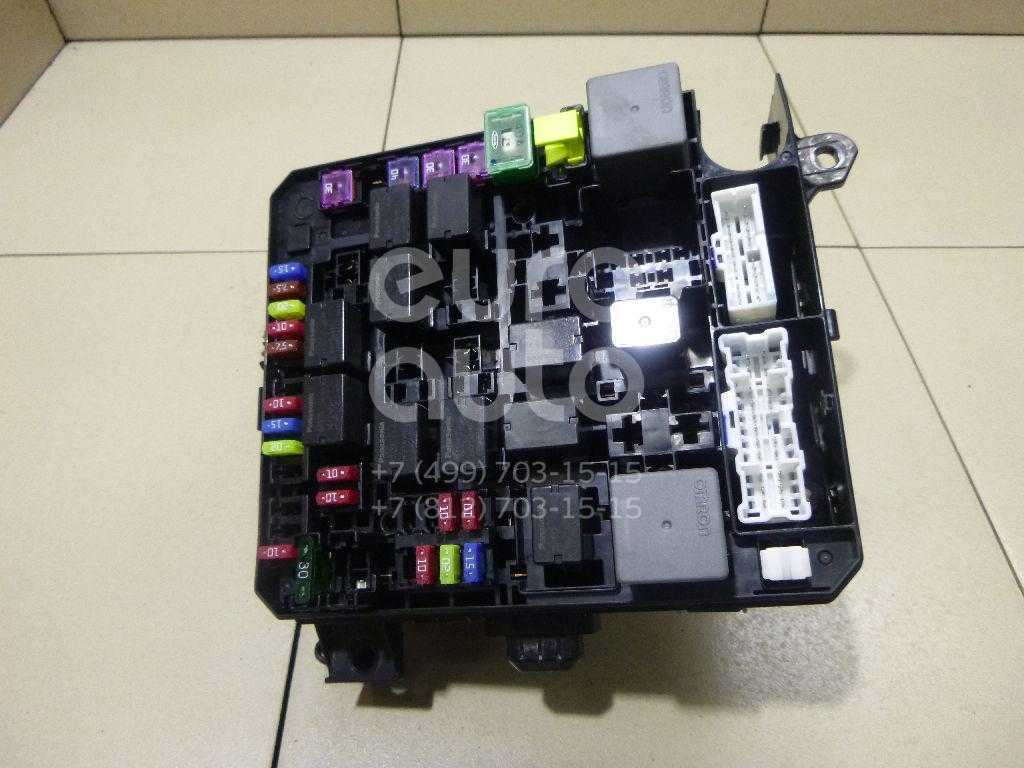

Блок предохранителей в моторном отсеке Mitsubishi ASX.
Где находится.
Расшифровка предохранителей Mitsubishi ASX.
|
№ |
Назначение |
Номинальный ток |
|
|
1 |
Противотуманные фары |
15 А |
|
|
2 |
Двигатель |
7,5 А |
|
|
3 |
Автоматическая коробка передач |
20 А |
|
|
4 |
Звуковой сигнал |
10 А |
|
|
5 |
Генератор |
7,5 А |
|
|
6 |
Омыватели фар |
20 А |
|
|
7 |
Кондиционер |
10 А |
|
|
8 |
Дроссельная заслонка / вентилятор маслоохладителя (роботизированная коробка передач Twin Clutch SST) |
15 А |
|
|
9 |
Звуковой сигнал противоугонной системы |
20 А |
|
|
10 |
Обогреватель щеток стеклоочистителя |
15 А |
|
|
11 |
— |
— |
|
|
12 |
Электропривод двери багажного отделения |
30 А |
|
|
13 |
Система наружного освещения в дневное время |
10 А |
|
|
14 |
Фара дальнего света (левая) |
10 А |
|
|
15 |
Фара дальнего света (правая) |
10 А |
|
|
16 |
Фара ближнего (левая) с газоразрядной лампой |
20 А |
|
|
17 |
Фара ближнего света (правая) |
С газоразрядной лампой |
20 А |
|
18 |
Фара ближнего света (левая) |
С галогеновой лампой |
10 А |
|
19 |
Фара ближнего света (правая) |
С галогеновой лампой |
10 А |
|
20 |
Цепь питания электрооборудования двигателя |
10 А |
|
|
21 |
Катушка зажигания |
10 А |
|
|
22 |
Цепь питания электрооборудования двигателя |
20 А |
|
|
Подогреватель топливной магистрали |
25 А |
||
|
23 |
Топливный насос |
15 А |
|
|
24 |
Стартер |
30 А* |
|
|
25 |
— |
— |
|
|
26 |
Антиблокировочная система тормозов |
40 А* |
|
|
27 |
Антиблокировочная система тормозов |
30 А* |
|
|
28 |
Электродвигатель вентилятора конденсора |
30 А* |
|
|
29 |
Электродвигатель вентилятора системы охлаждения двигателя |
40 А* |
|
|
30 |
Устройство ввода-вывода |
30 А |
|
|
31 |
Усилитель аудиосистемы |
30 А |
|
|
32 |
Электрооборудование дизельного двигателя |
30 А |
|
|
33 |
Запасной предохранитель |
10 А |
|
|
34 |
Запасной предохранитель |
15 А |
|
|
35 |
Запасной предохранитель |
20 А |
Цвета предохранителей.
|
Номинальный ток |
Цвет |
|
7,5 А |
Коричневый |
|
10 А |
Красный |
|
15 А |
Синий |
|
20 А |
Желтый |
|
25 А |
Бесцветный (белый) |
|
30 А |
Зеленый (предохранитель)/ розовый (плавкая вставка) |
|
40 А |
Зеленый (плавкая вставка) |

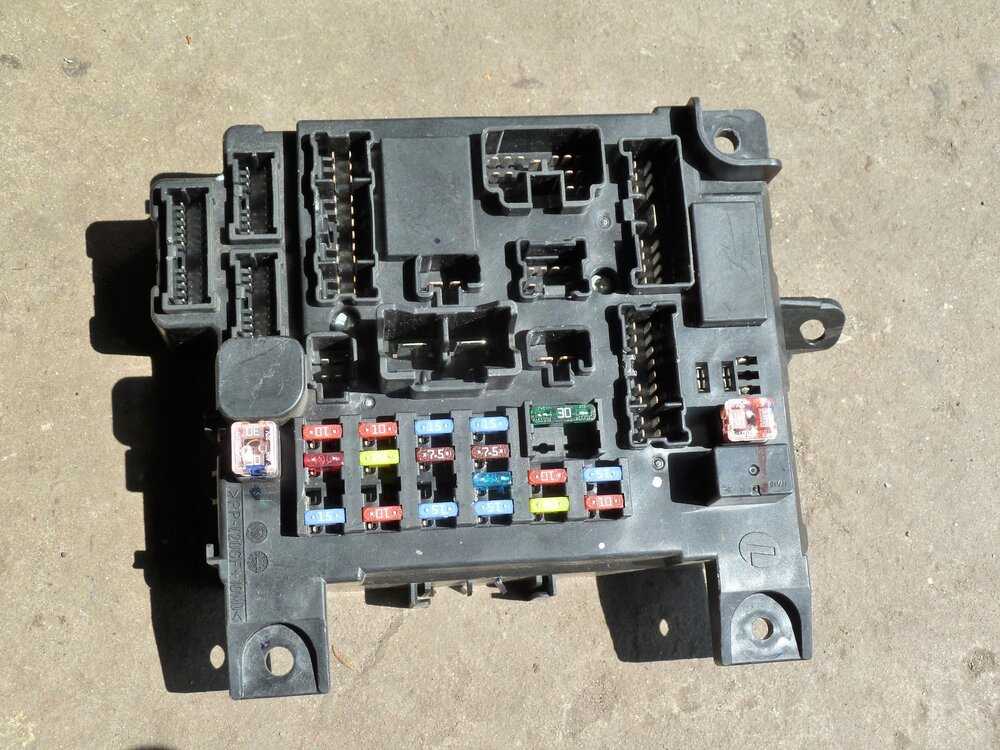

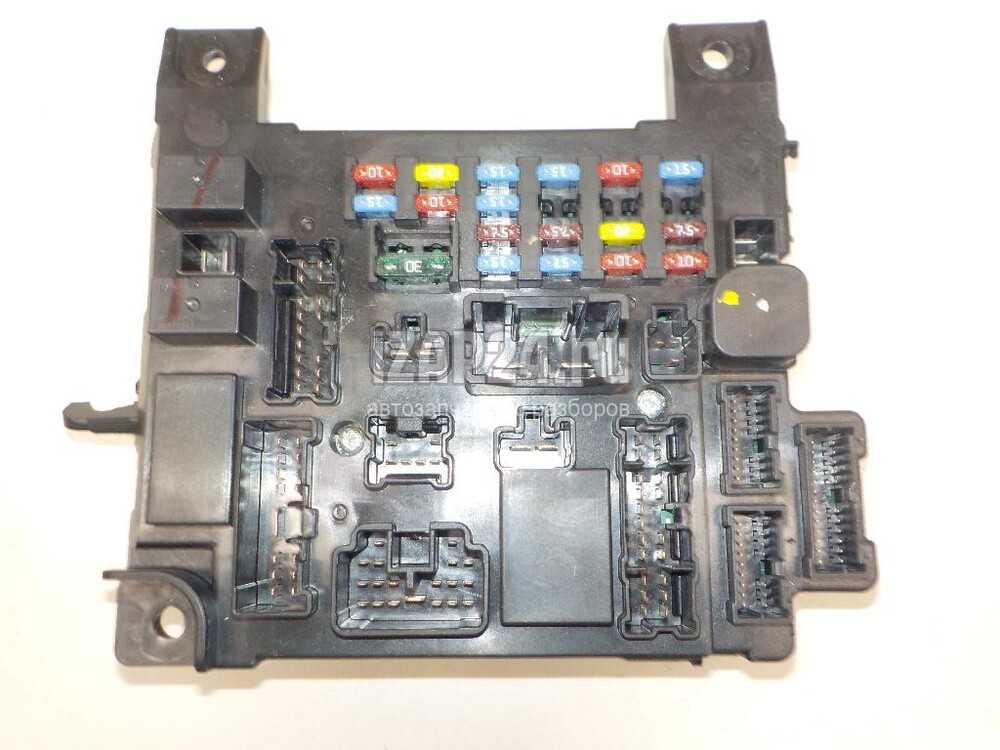

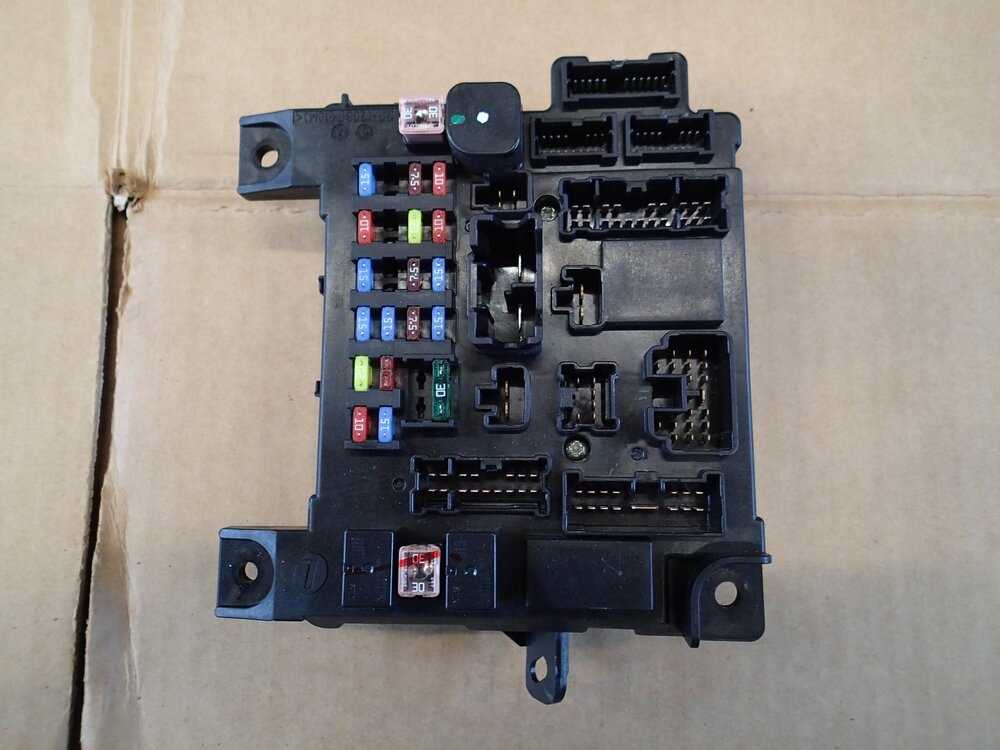

Блок предохранителей в салоне Mitsubishi ASX.
Расположен слева от рулевой колонки.
Описание и назначение предохранителей.
|
№ |
Защищаемая цепь |
Номинальный ток |
|
1 |
Отопитель |
30 А» |
|
2 |
Стоп-сигналы (лампы стоп-сигналов) |
15 А |
|
3 |
Задний противотуманный фонарь |
10 А |
|
4 |
30 А |
|
|
5 |
Цепи дополнительного оборудования |
10 А |
|
6 |
Электропривод замков дверей |
20 А |
|
7 |
Аудиосистема |
15 А |
|
8 |
Реле блока управления |
7,5 А |
|
9 |
Лампы освещения салона (плафоны) |
15 А |
|
10 |
Аварийная световая сигнализация |
15 А |
|
11 |
Очиститель заднего стекла |
15 А |
|
12 |
Контрольно-измерительные приборы |
7.5 А |
|
13 |
Предохранитель прикуривателя/ розетка электропитания Mitsubishi ASX. |
15 А |
|
14 |
Замок зажигания |
10 А |
|
15 |
Панорамная крыша |
20 А |
|
16 |
Наружные зеркала заднего вида |
10 А |
|
17 |
Система полного привода |
10 А |
|
18 |
Фонари заднего хода |
7,5 А |
|
19 |
Розетка электропитания |
15 А |
|
20 |
Электростеклоподъемники |
30 А* |
|
21 |
Обогреватель заднего стекла |
30 А* |
|
22 |
Обогрев наружных зеркал заднего вида |
7,5 А |
|
23 |
Источник питания переменного тока |
15 А |
|
24 |
Электропривод сидений |
25(20)А |
|
25 |
Обогрев сидений |
30 А |
- < Назад
- Вперёд >
МОНТАЖНЫЕ БЛОКИ
Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала.
Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.
Рис. 10.1.
Монтажный блок, размещенный в моторном отсеке
РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
Большинство предохранителей и реле находится в отдельном блоке, расположенном в моторном отсеке автомобиля (рис. 10.1).
Вспомогательные реле находятся в дополнительном монтажном блоке (рис. 10.2), расположенном рядом с основным. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки (рис. 10.3).
В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:
1–предохранитель 15 А (цепи передних противотуманных фар, индикатора их включения и реле включения противотуманных фар);
2–предохранитель 10 А (цепь звукового сигнала и реле его включения);
3–место под реле передних противотуманных фар;
4–предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);
5–предохранитель 10 А (цепь компрессора кондиционера);
6–реле включения звуковых сигналов;
7–предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);
9–предохранитель 15 А (разъем для дополнительных электроприборов);
10–резервное место под реле;
11–предохранитель 7,5 А (цепь обмотки возбуждения генератора);
Дизайн
Внешность автомобиля действительно получилось яркой. И если «девятка» во многом была скучной, то это поколение не оставит никого равнодушным. Машина удачно смотрится в первую очередь за счет акульего силуэта и широкой решетки радиатора. В новом поколении японцы переработали практически все части кузова. Так, была изменена оптика, капот, геометрия бампера, задних фонарей и даже боковая линия. «Митсубиси Лансер 10» вовсе не похож на своего предшественника. Штатно автомобиль идет с 16-дюймовыми спицевидными колесами. Но многие выполняют тюнинг. «Митсубиси Лансер 10» отлично смотрится с дисками от «Эволюшн», а также различными пластиковыми обвесами. И хотя с завода машина идет с декоративными накладками, владельцы клеят дополнительно «губу» на бампер (а-ля бюджетный «Эвик»). Это придает машине еще большей агрессии и спортивности. В отличие от «девятки», очень легко поддается тюнингу «Митсубиси Лансер» 10. На этом автомобиле невозможно остаться незамеченным. Уж слишком яркий образ создали японцы.
Отличительная черта десятого поколения — высокий спойлер на крышке багажника. Но он имеется не во всех комплектациях. С ним образ машины более гармоничный и законченный. Также сюда подходят спойлеры от спортивной версии «Митсубиси Лансер Эволюшн».
Что говорят про кузов и лакокрасочное покрытие японского автомобиля «Митсубиси Лансер 10» отзывы владельцев? Металл на этом седане тоньше, чем на «девятке». Однако ржавчина не образуется долгое время. За пять — семь лет эксплуатации могут проскакивать еле заметные «паучки» в районе крышки багажника. Да и то потому, что в этом месте постоянно влажно. А вот лакокрасочное покрытие оставляет желать лучшего. Спереди быстро образуются сколы. Да, металл при этом не ржавеет. Но кому нужен автомобиль с подобными изъянами по краске? Поэтому имеет смысл «закатать» машину в прозрачную бронепленку, хотя бы спереди. Так можно действительно сохранить первозданный вид лакокрасочного покрытия.
Предохранители и реле под капотом Митсубиси Асх
В моторном отсеке расположены основной блок предохранителей и реле, и дополнительный блок силовых предохранителей на клемме АКБ
Схема основного блока предохранителей под капотом Митсубиси Асх
| 1 | 15А Противотуманные фары |
| 2 | 7,5А Двигатель |
| 3 | 20А Автоматическая коробка передач |
| 4 | 10А Звуковой сигнал |
| 5 | 7,5А Генератор |
| 6 | 20А Омыватели фар |
| 7 | 10А Кондиционер |
| 8 | 15А Дроссельная заслонка / вентилятор масло охладителя (роботизированная коробка передач Twin Clutch SST) |
| 9 | 20А Звуковой сигнал противоугонной системы |
| 10 | 15А Обогреватель щеток стеклоочистителя |
| 11 | Резерв |
| 12 | 30А Электропривод двери багажного отделения |
| 13 | 10А Система наружного освещения в дневное время |
| 14 | 10А Фара дальнего света (левая) |
| 15 | 10А Фара дальнего света (правая) |
| 16 | 20А Фара ближнего (левая) с газоразрядной лампой |
| 17 | 20А Фара ближнего света (правая) |
| 18 | 10А Фара ближнего света (левая) |
| 19 | 10А Фара ближнего света (правая) |
| 20 | 10А Цепь питания электро оборудования двигателя |
| 21 | 10А Катушка зажигания |
| 22 | 20А Цепь питания электрооборудования двигателя 25А Подогреватель топливной магистрали |
| 23 | 15А Топливный насос |
| 24 | 30А Стартер |
| 25 | Резерв |
| 26 | 40А АБС |
| 27 | 30А АБС |
| 28 | 30А Электродвигатель вентилятора конденсора |
| 29 | 40А Электродвигатель вентилятора системы охлаждения двигателя |
| 30 | 30А Устройство ввода — вывода |
| 31 | 30А Усилитель аудиосистемы |
- A — Реле противотуманных фар
- B — Реле звукового сигнала
- C — Реле электромагнитной муфты компрессора кондиционера
- D — Дополнительное оборудование
- E — Реле управления автоматической коробкой передач
- F — Дополнительное оборудование
- G — Реле дальнего света фар
- H — Реле управления дроссельной заслонкой
- I — Дополнительное оборудование
- J — Реле системы наружного освещения в дневное время
- K — Реле топливного насоса
- L — Дополнительное оборудование
- M — Реле вентилятора радиатора кондиционера
- N — Реле стартера
- O — Реле ближнего света фар
- P — Реле вентилятора системы охлаждения двигателя
- R — Дополнительное оборудование
- S — Главное реле системы управления двигателем
- T — Дополнительное оборудование
- Q — Реле вентилятора конденсора
Источник статьи: http://avtoblokrele.com/blok-predohranitelej-i-rele-mitsubishi-asx/
Предохранители и реле под капотом Митсубиси Асх
В моторном отсеке находится блок главных предохранителей и реле, а также блок предохранителей дополнительного питания на клемме аккумуляторной батареи
Схема основного блока предохранителей под капотом Митсубиси Асх
Описание
| один | 15A Противотуманная фара |
| 2 | Двигатель 7,5 А |
| 3 | 20А АКПП |
| 4 | Звуковой сигнал 10А |
| 5 | Генератор 7,5 А |
| 6 | Омыватели фар 20А |
| 7 | 10А Кондиционер |
| 8 | 15A вентилятор дроссельной заслонки / маслоохладителя (роботизированная коробка передач SST с двойным сцеплением) |
| 9 | 20А Звуковой сигнал противоугонной системы |
| 10 | Щетки стеклоочистителя с подогревом 15А |
| 11 | Резерв |
| 12 | Электрическая дверь багажного отделения 30А |
| тринадцать | 10А Дневное внешнее освещение |
| 14 | 10А Дальний свет (левый) |
| 15 | 10А Дальний свет (правый) |
| шестнадцать | 20А Фара ближнего света (левая) с газоразрядной лампой |
| 17 | 20А Фара ближнего света (правая) |
| 18 | 10А Фара ближнего света (левая) |
| 19 | 10А Ближний свет (правый) |
| ветры | 10А Схема питания электрооборудования двигателя |
| 21 год | Катушка зажигания 10А |
| 22 | 20A Силовая цепь двигателя 25A Нагреватель топливопровода |
| 23 | 15А Топливный насос |
| 24 | 30А запуск |
| 25 | Резерв |
| 26 | 40А АБС |
| 27 | 30А АБС |
| 28 год | Электродвигатель вентилятора конденсатора 30А |
| 29 | Двигатель вентилятора охлаждения двигателя 40A |
| тридцать | Устройство ввода / вывода 30A |
| 31 год | Усилитель звука 30А |
Реле
- A — Реле противотуманных фар
- B — реле звукового сигнала
- C — Реле электромагнитной муфты компрессора кондиционера
- D — Дополнительное оборудование
- E — Реле управления автоматической коробкой передач
- F — Дополнительное оборудование
- G — реле дальнего света
- H — Реле управления дроссельной заслонкой
- I — Дополнительное оборудование
- J — Реле внешнего дневного освещения
- K — Реле топливного насоса
- L — Дополнительное оборудование
- M — Реле вентилятора радиатора кондиционера
- N — реле стартера
- O — реле ближнего света
- P — Реле вентилятора охлаждения двигателя
- R — Дополнительное оборудование
- S — Главное реле системы управления двигателем
- T — Дополнительное оборудование
- Q — Реле вентилятора конденсатора
Митсубиси рвр (митсубиси шариот) предохранители и реле
Mitsubishi RVR 1 го поколения выпускался в 1991, 1992, 1993, 1994, 1995, 1996 и 1997 году. На европейском рынке так же известен под названием Space Runner и Mitsubishi Chariot 1, а в Америке её продавали под разными именами: Mitsubishi Expo LRV, Dodge Colt Wagon, Plymouth Colt Wagon и Eagle Summit Wagon. В данном материале вы …
Компактный кроссовер Mitsubishi ASX производился в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году. За это время модель получила обновление. В данной статье вы найдёте описание предохранителей и реле Митсубиси Асх со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Блок под капотом
Основной блок предохранителей и реле устанавливается в моторном отсеке в левой части, рядом с аккмулятором.
Пример схемы с крышки блока
Схема
Назначение предохранителей
| 1 | 15А Противотуманные фары |
| 2 | 7,5А Двигатель |
| 3 | 20А Автоматическая коробка передач |
| 4 | 10А Звуковой сигнал |
| 5 | 7,5А Генератор |
| 6 | 20А Омыватели фар |
| 7 | 10А Кондиционер |
| 8 | 15А Дроссельная заслонка / вентилятор масло охладителя (роботизированная коробка передач Twin Clutch SST) |
| 9 | 20А Звуковой сигнал противоугонной системы |
| 10 | 15А Обогреватель щеток стеклоочистителя |
| 11 | Резерв |
| 12 | 30А Электропривод двери багажного отделения |
| 13 | 10А Система наружного освещения в дневное время |
| 14 | 10А Фара дальнего света (левая) |
| 15 | 10А Фара дальнего света (правая) |
| 16 | 20А Фара ближнего (левая) с газоразрядной лампой |
| 17 | 20А Фара ближнего света (правая) |
| 18 | 10А Фара ближнего света (левая) |
| 19 | 10А Фара ближнего света (правая) |
| 20 | 10А Цепь питания электро оборудования двигателя |
| 21 | 10А Катушка зажигания |
| 22 | 20А Цепь питания электрооборудования двигателя 25А Подогреватель топливной магистрали |
| 23 | 15А Топливный насос |
| 24 | 30А Стартер |
| 25 | Резерв |
| 26 | 40А АБС |
| 27 | 30А АБС |
| 28 | 30А Электродвигатель вентилятора конденсора |
| 29 | 40А Электродвигатель вентилятора системы охлаждения двигателя |
| 30 | 30А Устройство ввода – вывода |
| 31 | 30А Усилитель аудиосистемы |
Реле
- A – Реле противотуманных фар
- B – Реле звукового сигнала
- C – Реле электромагнитной муфты компрессора кондиционера
- D – Дополнительное оборудование
- E – Реле управления автоматической коробкой передач
- F – Дополнительное оборудование
- G – Реле дальнего света фар
- H – Реле управления дроссельной заслонкой
- I – Дополнительное оборудование
- J – Реле системы наружного освещения в дневное время
- K – Реле топливного насоса
- L – Дополнительное оборудование
- M – Реле вентилятора радиатора кондиционера
- N – Реле стартера
- O – Реле ближнего света фар
- P – Реле вентилятора системы охлаждения двигателя
- R – Дополнительное оборудование
- S – Главное реле системы управления двигателем
- T – Дополнительное оборудование
- Q – Реле вентилятора конденсора
На этом всё, а если Вам есть что добавить – пишите в комментарии.
Блок в салоне
Находится под панелью со стороны водителя, для доступа уберите защитную крышку.
Фото — схема
Описание предохранителей
p, blockquote 9,0,0,0,0 —>
| 1 | 30А Мотор вентилятора отопителя |
| 2 | 15А Стоп — сигналы (лампы стоп — сигналов) |
| 3 | 10А Задний противотуманный фонарь |
| 4 | 30А Очиститель ветрового стекла |
| 5 | 10А Цепи дополнительного оборудования |
| 6 | 20А Электропривод замков дверей |
| 7 | 15А Аудиосистема |
| 8 | 7,5А Реле блока управления |
| 9 | 15А Лампы освещения салона (плафоны) |
| 10 | 15А Аварийная световая сигнализация |
| 11 | 15А Очиститель заднего стекла |
| 12 | 7,5А Контрольно — измерительные приборы |
| 13 | 15А Прикуриватель |
| 14 | 10А Замок зажигания |
| 15 | 20А Панорамная крыша |
| 16 | 10А Наружные зеркала заднего вида |
| 17 | 10А Система полного привода |
| 18 | 7,5А Фонари заднего хода |
| 19 | 15А Розетка электропитания |
| 20 | 30А Электро стекло подъемники |
| 21 | 30А Обогреватель заднего стекла |
| 22 | 7,5А Обогрев наружных зеркал заднего вида |
| 23 | 15А Источник питания переменного тока |
| 24 | 20/25А Электропривод сидений |
| 25 | 30А Обогрев сидений |
Обозначение реле
p, blockquote 11,0,0,0,0 —>
- А — Реле центрального замка
- B — Реле обогревателя
- С — Реле обогрева сидений
- D — Реле вентилятора отопителя
