Что свидетельствует о выходе из строя предохранителя
В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.
Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.
Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.
Как расшифровать предохранители на Toyota Mark 2: подробная инструкция
С предохранителями Toyota Mark 2 у многих домашних механиков часто возникает масса проблем – японское конструкционное решение не всегда является логичным, в результате чего на замену поврежденных элементов у владельцев авто уходит уйма времени и сил.
Между тем существует отечественная маркировка предохранителей на автомобилях, ориентированных на европейский рынок, где каждый элемент имеет последовательную нумерацию.
Если же у вас в наличии автомобиль, ориентированный на японский внутренний рынок, то придется немного заморочиться – на официальном сайте производителя можно найти инструкцию по расшифровки иероглифов или условных обозначений, используемых на главном блоке предохранителей.

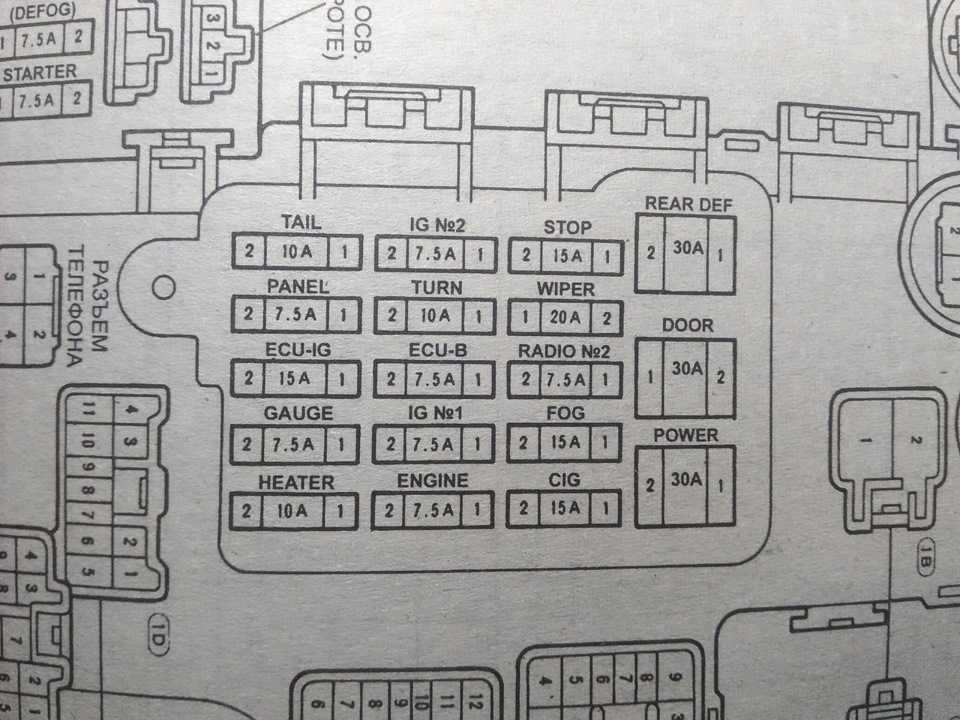

Маркировочный номер детали | Функциональное предназначение элемента |
1 | Элемент отвечает за работу цепи вентилятора радиатора охлаждения двигателя |
2 | Предохранитель цепи плюсового контакта, отвечающего за подзарядку аккумуляторной батареи |
3 | Резервный элемент, который используется для разгрузки цепи других электросистем или в случае подключения дополнительного оборудования, не входящего в комплектацию |
4 | Через элемент подключается звуковой сигнал, иногда подводят питание к цепи центрального замка и модуля дополнительной сигнализации |
5 | Данный предохранитель отвечает только за работу правой фары головного освещения |
6 | Данный предохранитель отвечает только за работу левой фары головного освещения |
7 | Модуль необходим для защиты от перенапряжения системы антипробуксовки колес |
8 | Деталь отвечает за исправное функционирование антиобледенителей авто – в зависимости от комплектации обогрев может быть установлен на лобовом стекле и зеркалах заднего вида |
9 | Дополнительный предохранитель для цепи замка зажигания |
10 | Элемент отвечает за бесперебойную работу системы 4WS |
11 | Предохранитель необходим для защиты от перенапряжения цепи генератора двигателя |
12 | Дополнительный предохранитель для вентилятора радиатора охлаждения мотора |
13 | Деталь отвечает за работу модуля антиблокировки колес |
14 | Предохранитель, защищающий систему непосредственного впрыска от скачков напряжения |
Данный шаг позволит существенно упросить процедуру обслуживания автомобиля в дальнейшем, особенно если водитель иногда за помощью обращается к сторонним механикам – не каждый ремонтник возьмется за обслуживание японской электроники.
К11
Описание реле
- Реле вентилятора радиатора
- Реле переключателя селектора диапазонов
- Реле CVT
- Реле кондиционера
- Реле клаксона
- Реле увеличения оборотов х.х.
- Реле фар/передних противотуманных фар
- Реле обогревателя заднего стекла
- Реле сигнала
- Реле дополнительного электрооборудования
- Реле зажигания-1
- Реле зажигания-2
- Запасной предохранитель
- Прерыватель
- Реле топливного насоса (под накладкой проема передней двери со стороны водителя)
- Реле E. G. I.
- Реле очистителя заднего стекла
- Реле заднего противотуманного фонаря
- Реле зажигания-3
- Реле заднего противотуманного фонаря (в зависимости от модели)
- Реле вентилятора радиатора-2
* (под приборной панелью со стороны водителя, в зависимости от модели)
Предохранители в салоне
Находится справа от рулевой рейки, закрыт защитной крышкой. На обратной стороне которой будет схема с описанием элементо
Вариант 1
Схема
Описание
F1 | (20 А) Электродвигатель вентилятора кондиционера — отопителя |
F2 | — |
F3 | (10А/ 20А) Выключатель обогревателя заднего стекла, реле обогревателя зад него стекла |
F4 | (10А) Реле звукового сигнала |
F5 | (15А) Реле противотуманных фар |
F6 | (10А) Система кондиционирования, выключатель запрещения запуска |
F7 | (7,5А) Центральный замок, реле системы управления частотой вращения холостого хода (ISC) — с АКПП, диагностический разъем |
F8 | (10А) Реле обогревателя заднего стекла — если есть, центральный замок, блок управления сигналом центрального замка, блок управления системой освещения в дневное время — если есть, выключатель запрещения запуска («PVN»), фонари заднего хода |
F9 | (15А) Очиститель омыватель заднего стекла |
F10 | (15А) Аудиосистема |
F11 | (7,5А) Выключатель аварийной сигнализации |
F12 | (7,5А) Электронный блок управления ABS |
F13 | (15А) Предохранитель прикуривателя ниссан марч к11 |
F14 | (10А) Стоп-сигналы |
F15 | (10А) Выключатель аварийной сигнализации |
F16 | (10А) Электронный блок управления КПП |
F17 | (15А) Реле топливного насоса |
F18 | (10А) Подогреватель сидений |
F19 | (20А) Электродвигатель очистителя лобового стекла, реле электродвигателя очистителя лобового стекла |
F20 | (7,5А) Система управления двигателем, блок управления иммобилайзером |
F21 | — |
F22 | (10А) Электронный блок управления SRS |
F23 | (10А) Очиститель омывательи лобового стекла |
F24 | (10А) Э/м клапан отсечки подачи топлива — Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления КПП, иммобилайзер, блок управления сигналом центрального замка |
F25 | (10А) Блок управления свечами накаливания — Дизель, э/м клапан системы рециркуляции или ЕГР — Дизель, иммобилайзер, подогреваемый кислородный датчик, клапан управления перепуском воздуха на холостом ходу |
F26 | (7,5А) Реле выключателя запрещения запуска- с АКПП, система управления двигателем |
F27 | — |
F28 | — |
F29 | (15А) Реле задержки омывателя фар |
Вариант 2
Фото схема
Обозначение
- 10А Стартер
- 10А Зажигание
- 10А Освещение салона
- 10А Стоп сигналы
- 10А Сигнал
- 15А Противотуманные фары
- 10А Аварийная сигнализация
- 10А Габариты
- 10А Поворотники
- 10А Приборная панель
- 10А АБС
- 10А Электро усилитель руля
- 10А Подушки безопастности
- 10А Двигатель
- 10А Топливный насос
- 10А A/T Control
- 10А Кондиционер
- 15А Электро двигатель печки
- 10А Аудиосистема
- 15А Прикуриватель
- 20А Передние дворники
- 10А Зеркала и задние дворники
- 15А Обогрев заднего стекла
Пример расположения блока и замены предохранителя прикуривателя смотрите в видео.
Предохранители под капотом
Вариант 1
Фотография
Схема
Расшифровка
F1 | (30А) Блок управления свечами накаливания — дизель |
F2 | — |
F3 | (10А) Задние габариты |
F4 | (15А) Правая фара |
F5 | (15А) Левая фара |
F6 | (25А) Электропривод стеклоподъемников, блок управления центральным замком |
F7 | (15А) Запасной |
F8 | — |
F9 | (25А) Электродвигатель вентилятора системы охлаждения |
F10 | (10А) Запасной |
F11 | (15А) Кондиционер |
F12 | (30А) Антиблокировочная система тормозов (ABS) |
F13 | (30А) Замок зажигания |
F14 | (25А) Управление двигателем |
F15 | (65А) Распределение питания аккумуляторной батареи |
Вариант 2
Фотография
Схема
Назначение
F1 | (40А) Электронный блок управления ABS |
F2 | (30А) Замок зажигания |
F3 | (40А) Электронный блок управления ABS |
F4 | (80А) Распределение питания аккумуляторной батареи |
F5 | (30А) Электродвигатель вентилятора системы охлаждения |
F6 | (30А) Электропривод стеклоподъемников, блок управления центральным замком |
F7 | (30А) Управление двигателем |
F8 | — |
F9 | (60А) Блок управления свечами накаливания — дизель |
F10 | — |
F11 | — |
F12 | — |
F13 | — |
F14 | — |
F15 | (10А) Генератор |
F16 | (10А) Задние габариты |
F17 | (15А) Левая фара |
F18 | (15А) Правая фара |
F19 | (15А) Кондиционер |
Блок в салоне
Он находится под приборной панелью со стороны водителя и закрыт защитой крышкой.
Вариант 1
Схема
Обозначение
1 | Реле электромагнитной муфты компрессора кондиционера |
2 | Реле очистителя омывателя заднего стекла |
3 | |
4 | Реле вспомогательных цепей зажигания |
5 | |
6 | Реле-прерыватель указателей поворота |
7 | Реле насоса омывателя фар |
8 | Реле прерывистого режима работы очистителя омывателя лобового стекла |
9 | Зуммер предупреждения об оставленных включенными габаритах |
10 | Перемычка (задний противотуманный фонарь) |
11 | Перемычка (звуковой сигнал) |
12 | Реле топливного насоса |
13 | Реле свечей накаливания |
14 | Реле подогревателя впускного коллектора |
F1 | (10A) Левая фара — ближний свет, корректор фар-лев. |
F2 | (10A) Правая фара-ближний свет, корректор фар-прав. |
F3 | (10A) Лампа подсветки номерного знака |
F4 | (15A) Очиститель заднего стекла |
F5 | (15A) Очиститель омыватель лобового стекла, подогреватель форсунок омывателя лобового стекла |
F6 | (20A) Электродвигатель вентилятора отопителя, реле кондиционера |
F7 | (10A) Передние и задние габариты-правые |
F8 | (10A) Передние и задние габариты — левые |
F9 | (20A) Обогреватель заднего стекла |
F10 | (15A) Задний противотуманный фонарь |
F11 | (10A) Дальний свет-левая фара |
F12 | (10A) Дальний свет- правая фара |
F13 | (10A) Звуковой сигнал |
F14 | (15A) Фонари заднего хода, зеркала заднего вида на дверях |
F15 | (10A) Электрооборудование двигателя |
F16 | (15A) Комбинация приборов |
F17 | (10A) Лампы указателей поворота |
F18 | (20A) Топливный насос, кислородный датчик |
F19 | (30A) Реле электродвигателя вентилятора системы охлаждения |
F20 | (10A) Стоп-сигналы |
F21 | (15A) Лампы освещения салона, центральный замок, панель приборов, диагностический разъем |
F22 | (10A) Аудиосистема, прикуриватель |
F23 | (30A)ABS |
F24 | (30A)ABS |
F25 | (50A) Свечи накаливания |
Вариант 2
Схема
Назначение
1 | 10A нагреватель кислородного датчика |
2 | 5A свет номерного знака |
3 | 10A топливный инжектор |
4 | 5A габаритный фонарь LH |
5 | 5A габаритный фонарь RH |
6 | 15A дворник заднего окна |
7 | 7.5A индикаторы руководства |
8 | 5A ABS с EDL/ESP |
9 | 5A корректор фар |
10 | 7.5A внутреннее освещение, свет перчаточного бокса, свет зеркала тщеславия |
11 | 5A диагностический разъём, кондиционирование воздуха |
12 | 10A Фара правая |
13 | 10A Фара левая |
14 | 10А световая сигнализация опасности |
15 | 10А стоп-сигналы |
16 | 5А выключатель воспламенения, коммутатор |
17 | – |
18 | 5А зеркала с подогревом |
19 | 15А сигнал |
20 | 10А Телематика |
21 | 5A Электронный блок управления КПП |
22 | 15А система аварийной сигнализации |
23 | 5А EGR, метр массы воздуха, дополнительное реле нагревателя, реле запальной свечи |
24 | 5А выключатель педали сцепления (Дизель) |
25 | 5А Выключатель уровня селектора (автоматическая коробка передач) |
26 | 7.5А кондиционер, система запирания дверей с центральным управлением, окна с электрическим стеклоподъемником, зеркала с электроподогревом, навигационная система |
27 | 5А комбинация приборов |
28 | 5А устройство датчика спидометра, устройство автоматической блокировки двигателя |
29 | 7.5А фонари заднего хода, жиклеры омывателя с подогревом, выравнивание передней фары |
30 | 5А Клапан EGR |
31 | 10А управление двигателем |
32 | 5А топливный блок управления выключения (Дизель) |
33 | 10A Электронный блоку правления КПП |
34 | 10А трансформатор зажигания |
35 | 25А люк |
36 | 15А управление двигателем |
37 | 15А управление двигателем |
38 | 25А окно с электрическим стеклоподъемником водителей |
39 | 25А окно с электрическим стеклоподъемником пассажиров |
40 | 15А топливный насос |
41 | 15А центральный замок, система аварийной сигнализации |
42 | 15А радио, навигация |
43 | 15А передние и задние противотуманные фары |
44 | 15А корректор левой фары |
45 | 15А корректор правой фары |
46 | 15А прикуриватель |
47 | 20А омыватель фар |
48 | 20А заднее стекло с подогревом |
49 | 25А двигатель вентилятора с подогревом |
50 | 15А дворники |
51 | 15А сиденья с подогревом |
Как видно из фото примера, блок с реле в данном исполнении расположен за блоком с предохранителями. Тут могут быть следующие элементы:
- Реле аварийной сигнализации
- Реле очистителя омывателя лобового стекла
- Реле вспомогательных цепей зажигания
- Реле топливного насоса
- Реле обогревателя зеркал заднего вида

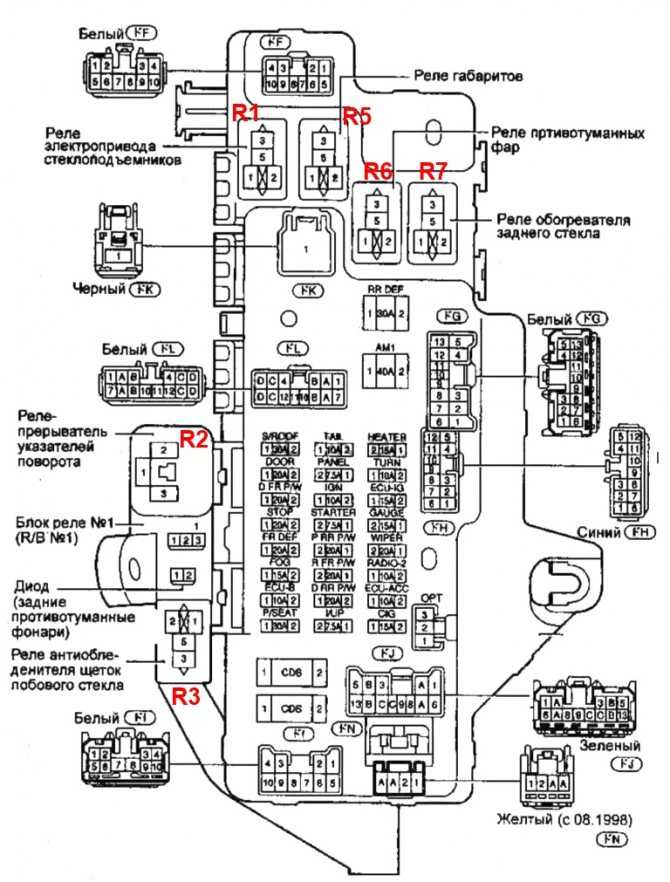

Предохранители Тойота марк 2 110 кузов
Тест-драйв Toyota MARK II 110 кузов (Тойота марк 2)
Не заводится Toyota Mark II (90 кузов)
предохранитель 120а toyota.каталожный номер 90982-08271.mp4
Замена салонного фильтра Mark II GX90 Part 1
Как заменить бензонасос на тойота марк 2 1JZ 1998 года Toyota Mark II
Салонный фильтр Toyota Crown GS151/Mark II/Aristo. Где находится, как снять, как установить.
https://youtube.com/watch?v=pI4uUqdl9Gg
чайзер
Снятие магнитолы марк 2 110 кузов
головной свет марк 2 (lights, toyota mark II x110)
Часы toyota mark2
Также смотрите:
- Toyota Carina 1990 отзыв
- Масло для Toyota corsa
- Ближний свет Тойота хайлендер
- Авто Toyota минивен
- Авто чита Тойота
- Настройка Toyota Corolla в nfs underground 2
- Toyota Mark ii 2 0 at задний 1992
- Toyota belta 2010 магнитола
- Toyota Vitz адаптация дросселя
- Toyota premio 2010 года
- Махинаторы Toyota supra
- Toyota rav 4 2007г
- Toyota RAV4 тест драйв главная дорога
- Toyota Corolla Fielder отзывы владельцев
- Фара в задний бампер Toyota RAV4
Правила замены предохранителей
К перегоранию защитного элемента электрической цепи оборудования автомобиля могут привести следующие факторы:
- резкое изменение величины напряжения;
- короткое замыкание;
- обрыв.
Замена предохранителя Тойота Королла Е150 должна сопровождаться предварительным устранением причины его повреждения. Для осуществления замены перегоревшего защитного компонента, следует применять специализированные щипцы из пластика. Они входят в заводскую комплектацию и находятся в монтажном блоке подкапотного пространства.
При производстве работ по замене предохранителя потребуется придерживаться следующих правил безопасности:
- 1) отключить зажигание и всё электрооборудование;
- 2) перегоревший элемент меняется на идентичный по допустимому токовому значению;
- 3) категорически запрещается применять перемычки взамен поврежденных защитных элементов.
ᐅ Схема предохранителей и реле Toyota Land Cruiser 100 (1998-2007)
№ | Имя | А | Назначение |
1 | AM1 NO.2 | 20 | Система запуска, указатели поворота, аварийная сигнализация, предохранители: ”CIGAR”, ”ECU−IG”, ”MIRR”, ”SRS” |
2 | A.C | 20 | Кондиционер |
3 | POWER HTR | 10 | Вспомогательный отопитель |
4 | SEAT HTR | 15 | Подогрев сидений |
5 | FUEL HTR | 20 | Подогрев топлива |
6 | MIR HTR | 15 | Обогрев зеркал |
7 | HEAD CLNER | 20 | Очистители фар |
8 | CDS FAN | 20 | Вентилятор системы охлаждения |
9 | EFI | 20 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система снижения токсичности, топливный насос |
ECD | 20 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
10 | HORN | 10 | Звуковой сигнал |
11 | THROTTLE | 15 | Электронная система управления дроссельной заслонкой |
12 | RADIO | 20 | Аудиосистема |
13 | HAZ-TRN | 15 | Аварийная сигнализация, указатели поворота |
14 | AM2 | 30 | Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранитель ”IGN” |
15 | ECU-B1 | 20 | Центральный замок, стеклоподъемники, задний стеклоочиститель и омыватель, система беспроводного управления, зеркала с электроприводом, комбинация приборов, кондиционер, система автоматического освещения, противоугонная система |
16 | HEAD (LH-UPR) | 20 | Дальний левый свет |
17 | HEAD (RH-UPR) | 20 | Дальний правый свет |
18 | HEAD (LH-LWR) | 10 | Ближний левый свет, передний противотуманный свет |
19 | HEAD (RH-LWR) | 10 | Ближний правый свет |
20 | ABS NO.1 | 40 | 1998-1999: ABS |
50 | 2000-2003: ABS | ||
21 | AHC | 50 | Активная система управления высотой расположения кузова (AHC) |
22 | ACC | 50 | Предохранитель «PRW OUTLET» |
23 | AM1 NO.1 | 80 | Система зарядки, предохранители: ”AM1 NO.2”, ”GAUGE”, ”WIPER” |
24 | HTR | 60 | Кондиционер |
25 | GLOW | 80 | Система предпускового подогрева двигателя |
26 | ABS NO.2 | 40 | ABS |
27 | STARTER | 30 | Система запуска |
Реле | |||
R1 | Муфта компрессора кондиционера (MG CLT) | ||
R2 | Обогрев зеркал (MIR HTR) | ||
R3 | Вспомогательное реле (ACC) | ||
R4 | Активная система управления высотой расположения кузова (AHC) | ||
R5 | Зажигание (IG1 NO.1) | ||
R6 | Зажигание (IG1 NO.2) | ||
R7 | ABS (ABS SOL) | ||
R8 | Блок управления двигателем (EFI) Блок управления двигателем (ECD) | ||
R9 | Звуковой сигнал | ||
R10 | Диммер (переключатель освещения) | ||
R11 | Стартер | ||
R12 | ABS (ABS MTR2) | ||
R13 | Фары (HEAD) | ||
R14 | ABS (ABS MTR1) |
О видах плавких вставок
Плавкие вставки, устанавливаемые на машинах Тойота Королла, бывают трёх видов. Условно их обозначают вид А, вид В, вид С. Все они имеют разную конструкцию, поэтому неисправность каждого из них имеет свою особенность. Так у прибора вида А неисправность в виде перегоревшей нити можно увидеть только при снятом самом приборе. Перегоревшую нить можно увидеть сбоку, между контактами, тем самым узнать, нужно её менять или нет.
Плавкие вставки вида В устроены несколько иначе. Состояние токопроводящей нити можно увидеть, а также проверить целостность, не вынимая её из гнезда. Это видно, если посмотреть на вставку сверху. То же самое можно сказать и о приборах вида С, они отличаются только видами плавких вставок.
Главные положительные стороны TDI
Двигательное устройство TDI отличает экономное расходование. Важнейшими его положительными сторонами считаются:
- незначительное топливное потребление;
- небольшой объем выбросов вредоносных веществ;
- надобность лишь изредка проводить автосервисные работы и техобслуживание.
Непосредственно во время низких оборотов получается в значительной мере увеличить мощность до предельной вращательной частоты. Происходит улучшение показателей разгона, а заодно качества рабочей динамики. Повышенный крутящий момент заодно обеспечивает предельное удобство от вождения автомобиля, который оснащен двигательным устройством TDI.
Комбинации приборов Toyota — Энциклопедия японских машин
Помогите пожалуйста найти схему електропроводки. Toyota Mark 2 1g-eu G x61нужна электросхема. Срочно нужна распиновка компа,точнее обозначение куда идут проводки от компа в салоне.
На
Очень важно выбрать правильную марку кабеля. Предпоследняя фаза — переделка проводки
Установка автосигнализации на Toyota Mark 2.
Полярность, цвет и расположение проводов. Защита электропроводки в домах и квартирах. Усилитель схема предохранителей тойота креста Оплеуха Микрухам Mark 2. Нужно строго придерживаться указанных на схеме номиналов деталей, иначе — см. Сгорела вся электропроводка под капотом.
Характеристика маши. Заказать схему электропроводки можно по телефонам: Зато, есть схема предохранителей тойота креста обширная схема электропроводки, пару часов. Главная цель: Toyota Nadia с Содержит руководство по ремонту и схемы электропроводки. Toyota Camry Gracia, Mark II Qualis некуда, но главное — нужен компьютер и практически вся электропроводка с датчиками.
Привет. Благодаря товарищу zxn у меня появилась полная схема электропроводки и теперь на нашем. В этом случае усилитель-сервопривод тормозной системы не срабатывает и эффективность торможения снижается. Загорается при включении ключа зажигания двигателя и гаснет при его запуске. Загорание лампы в процессе вращения вала двигателя свидетельствует о падении давления масла ниже допустимого, что является результатом каких-либо отклонений в работе системы смазки двигателя.
Остановите двигатель и проверьте уровень масла. Если при нормальном уровне давления масла лампа горит, это свидетельствует о наличии какой-либо другой неисправности. Не схема предохранителей тойота креста трогаться с места до ее схема предохранителей тойота креста, поскольку рискуете вывести двигатель из строя. Сигнализирует о повышении температуры в установке для каталитической очистки отработавших газов. Загорается одновременно с включением ключа зажигания двигателя.
