Тойота сиента схема предохранителей

Блок в салоне

В салоне основной блок предохранителей находится под панелью приборов со стороны водителя.

Фото пример

Схема с крышки блока

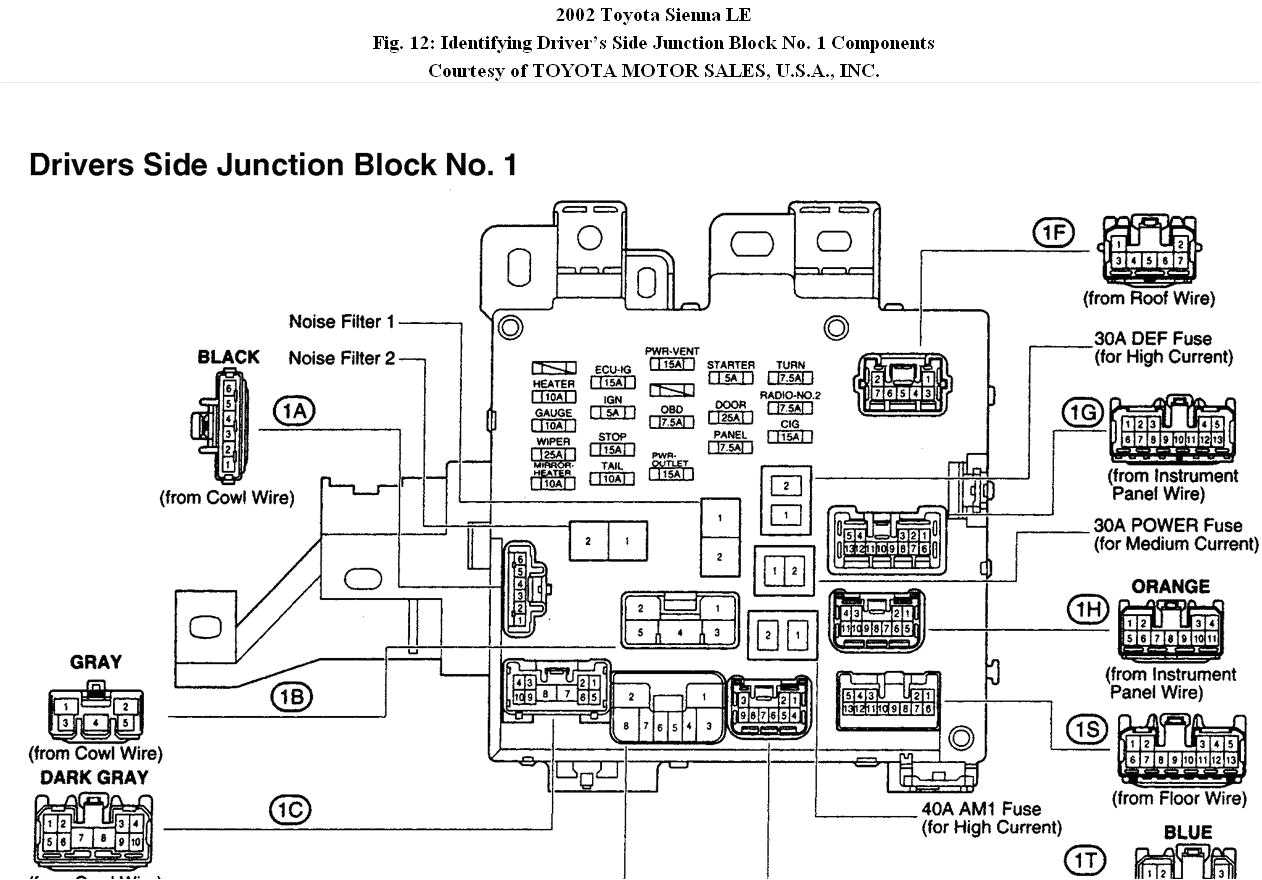

Схема

Описание

1	15A P/OUTLET – Розетки
2	7,5A RAD NO.2 – Аудиосистема, навигационная система, развлекательная система для задних сидений
3	10A ECU-ACC – Главный ЭБУ кузова, часы, система блокировки переключения передач, управление зеркалом заднего вида с электроприводом, мультиплексная система связи
4	15A CIG – Прикуриватель
5	10A GAUGE NO.1 – Аварийные мигалки, загорающиеся огни, навигационная система, мультиинформационный дисплей, автоматическая коробка передач, распределенная система впрыска топлива / система последовательного многоточечного впрыска топлива, система зарядки
6	10A ECU-IG NO.1 – Система мультиплексной связи, стоп-сигналы, навигационная система, система контроля устойчивости автомобиля, система Active Torque Control 4WD, интуитивно понятный ассистент парковки, автоматическое антибликовое внутреннее зеркало заднего вида, предаварийный ремень безопасности, внешнее зеркало заднего вида, обогрев сидений, TPMS, рыскание датчик скорости и ускорения, датчик угла поворота рулевого колеса, сиденье с автоматическим доступом, главный ЭБУ кузова
7	20A P/W RL – Задний стеклоподъемник (левый)
8	15A D/L – Система блокировки дверей с электроприводом
9	30A P/SEAT FR – Переднее сиденье с электроприводом (правое)
10	30A S/ROOF – Лунная крыша
11	20A P/W RR – Задний стеклоподъемник (правый)
12	20A P/W FR – Передние электрические стеклоподъемники (правые)
13	30A P/SEAT FL – Переднее сиденье с электроприводом (левое), система запоминания положения водителя
14	10A STOP – Стоп-сигналы, АБС, система контроля устойчивости автомобиля, задний комбинированный фонарь, верхний стоп-сигнал, автоматическая коробка передач, система блокировки переключения передач, мультиплексная система связи, выключатель третьего сиденья с электроприводом, система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, фонари прицепа (стоп огни)
15	20A P/W FL – Передние стеклоподъемники (левая сторона)
16	25A PSD LH – Сдвижная дверь с электроприводом (левая)
17	7,5A 4WD – Активный контроль крутящего момента 4WD
18	10A AM1 – Система запуска
19	7,5A GAUGE NO.2 – Манометры и счетчики, мультиинформационный дисплей
20	7,5A IG2 – Автоматическая коробка передач, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, система классификации пассажиров на переднем сиденье, система блокировки рулевого управления, система интеллектуального ключа, система запуска, топливный насос
21	10A PANEL – Система кондиционирования воздуха, навигационная система, лампа напоминания о непристегнутом ремне безопасности переднего пассажира, аудиосистема, переключатель рулевого управления, интуитивно понятный переключатель системы помощи при парковке, главный переключатель личного / внутреннего освещения, подсветка рычага переключения передач, переключатель рычага фар, главный переключатель замка двери с электроприводом, часы, четверть хода выключатель стеклоподъемника, выключатель обогрева сиденья, аварийные мигалки, выключатель обогрева заднего стекла, выключатель системы стабилизации автомобиля, освещение консоли, ползунковый выключатель питания
22	10A TAIL – Задние фонари, фонари прицепа (задние фонари), освещение номерного знака, задние комбинированные фонари
23	7,5A WIP ECU – Стеклоочиститель и стеклоочиститель заднего стекла
24	15A P/VENT – Стеклоподъемники с электроприводом
25	10A AFS – Автоматический дальний свет
26	30A WIP – Стеклоочиститель
27	20A WASHER – Омыватель лобового стекла
28	20A WIP RR – Стеклоочиститель заднего стекла
29	15A WASHER RR – Омыватель заднего стекла
30	10A HTR-IG – Кондиционер
31	7,5A SHIFT LOCK – Система блокировки переключения передач, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
32	10A ECU-IG NO.2 – Система предотвращения столкновений, ремень безопасности перед столкновением, динамический радарный круиз-контроль, электроусилитель руля, датчики дождя, дворники, система запоминания положения вождения, раздвижная дверь с электроприводом, третье сиденье с электроприводом, задняя дверь с электроприводом, мультиплексная система связи
33	25A PSD RH – Сдвижная дверь с электроприводом (правая)
34	7,5A OBD – Бортовая система диагностики
35	15A S-HTR FL – Обогрев сиденья (левый)
36	15A S-HTR FR – Обогрев сиденья (правый)

Блоки под капотом

Расположение

Общая схема расположения электронных блоков управления под капотом

Расшифровка

Блок предохранителей и реле
Блок управления двигателем
Инвертор с преобразователем
Реле очистителей фар
RHD: Блок управления тормозной системой
LHD: Блок управления тормозной системой

Схема

Отдел А

До Октября 2012

С Октября 2012

Расшифровка

Предохранители

1	ABS MAIN NO.2 7.5 A — Анти блокировочная тормозная система
2	ENG W/P 30 A — Система охлаждения
3	S-HORN 10 A — Сигнализация
4	AMP 30A – Аудисистема
5	ABS MAIN NO.1 20 A — Анти блокировочная тормозная система
6	ETCS 10 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7	TURN & HAZ 10 A — Указатели поворота
8	ECU-B3 10 A — Система кондиционирования воздуха
9	MAYDAY 10 A — Телематическая система
10	ECU-B2 7.5 A — Интеллектуальная система входа и запуска
11	AM2 7.5 A — Система управления питанием
12	P CON MAIN 7.5 A — Селектор коробки передач, блок управления коробкой передач
13	DC/DC-S 5 A — Преобразователь постоянного тока и преобразователь
14	IGCT 30 A— Предохранители: “PCU”, “IGCT NO.2”, “IGCT NO.3”
15	AMP 30 A — До Октября 2014: Аудиосистема
HORN 10 A — С Октября 2014: Сигнал
16	SHORT PIN — Предохранители: “ECU-B”, “RAD NO.1”, “DOME”
17	AMP NO.2 30 A — Аудиосистема, навигационная система
18	DRL 7.5 A — Дневные ходовые огни
19	H-LP HI MAIN 20 A — Дальний свет фар, дневные ходовые огни
20	IGCT NO.3 10 A Система охлаждения
21	EFI NO.2 10 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
22	H-LP RH HI 10 A — Правая фара (дальний свет)
23	H-LP LH HI 10 A — Левая фара (дальний свет)
24	ECU-B 7.5 A — Интеллектуальная система входа и запуска, мультиплексная система передачи данных, сигнализация, персональное освещение, приборы и указатели
25	DOME 10 A— Освещение порогов дверей, персональное освещение, освещение салона, подсветка ниши для ног, подсветка индивидуального зеркала, внутреннее зеркало заднего вида, электрический усилитель рулевого управления
26	RAD NO.1 15 A — Аудиосистема, навигационная система
27	MIR HTR 10 A — Обогрев наружных зеркал заднего вида
28	IGCT NO.2 10 A — Гибридная система, система управления парковкой, электрические стеклоподъемники, система питания, преобразователь постоянного тока и преобразователь, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
29	PCU 10 A — Преобразователь постоянного тока и преобразователь
30	IG2 20 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: “MET”, “IGN”, система питания
31	BATT FAN 10 A — Вентилятор охлаждения аккумулятора
32	EFI MAIN 20 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система охлаждения, предохранитель: “EFI NO.2”
33	–
34	H-LP CLN 30 A — Очиститель фар
35	–
36	CDS 30 A — Электрические вентиляторы охлаждения
37	RDI 30 A — Электрические вентиляторы охлаждения
38	HTR 50 A — Система кондиционирования воздуха
39	P-CON MTR 30 A — Селектор коробки передач, блок управления коробкой передач
40	EPS 60 Электрический усилитель рулевого управления
41	P/I 1 60 A — Предохранители: “IG2”, “EFI MAIN”, “BATT FAN”
42	ABS MTR 2 30 A — Анти блокировочная тормозная система
43	ABS MTR 2 30 A — Анти блокировочная тормозная система
44	P/I 2 40 A — Система управления парковой, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода
45	H-LP LH LO 15 A – Левая фара (ближний свет)
46	H-LP RH LO 15 A – Правая фара (ближний свет)

Реле

R1	Система охлаждения (ENG W/P)
R2	Вентилятор системы охлаждения (FAN NO.3)
R3	Селектор коробки передач (P-CON MTR)
R4	Вентилятор системы охлаждения (FAN NO.1)
R5	Противоугонная система (S-HORN)
R6	Диммер / дневные ходовые огни (DIM/DRL)
R7	Блок управления питанием (IGCT)
R8	Вентилятор системы охлаждения (FAN NO.2)
R9	Дневные ходовые огни (DRL)
R10

125А DC/DC – Интегрированное реле, “TAIL” реле, “P/POINT” реле, “ACC” реле, “IG1 NO.1” реле, “IG1 NO.2” реле, “IG1 NO.3” реле, предохранители: “HTR”, “RDI”, “CDS”, “S-HORN”, “ENG W/P”, “ABS MAIN NO.2”, “H-LP CLN”, “FR FOG”, “PWR SEAT FL”, “OBD”, “STOP”, “RR FOG”, “DBL LOCK”, “PWR SEAT FR”, “DOOR NO.1”, “PSB”, “D FR DOOR”, “P FR DOOR”, “DOOR RL”, “DOOR RR”, “S/ROOF”

Блоки предохранителей и реле на Ford Transit (Форд Транзит).

Перед тем как заменить перегоревший предохранитель или какое либо реле выключите всё электрооборудование и зажигание. Вместо испорченного предохранителя устанавливается предохранитель обязательно с такими же параметрами характеристики, что и заменяемый. Посмотреть, где в автомобиле форд-транзит расположены блоки предохранителей и реле можно на рисунке 1 ниже

Внимание !Определение неисправности и замену реле лучше доверить специалисту, так же как и работы связанные с электрической и топливной системой. Во избежание нежелательных последствий связанных с безопасностью эксплуатации автомобиля, поломки двигателя или возгорания элементов электропроводки

Фирма производитель убедительно просит обращаться в специализированные и имеющие авторизацию от компании Ford станции технического обслуживания (СТО). Определить сгоревший предохранитель можно визуально, по обрыву плавкой вставки. Случается, что из за не плотной посадки предохранителя, у него подгорает ножка или гнездо и как следствие — разрывается токоведущая цепь. Поэтому изначально нужно правильно устанавливать предохранители, с нажимом, до плотной посадки. С левой стороны моторного отсека расположена коробка с предохранителями рис 1. Крышка коробки держится на зажимах.

Блок предохранителеи и реле в моторном отделении Ford Transit (Форд Транзит)

Предохранитель	Ток (ампер)	Цвет	Предохраняемые цепи
1	5	бежевый	Механическая коробка передач с автоматическим переключением передач
2	—	—	Не используется
3	20	желтый	Рабочее освещение дневного времени, ближний свет фар
4	5	бежевый	Датчик напряжения аккумулятора (дизельные двигатели)
5	20	желтый	Аварийный выключатель системы впрыскивания топлива
6	30	светло-зеленый	Буксировочное оборудование
7	15	голубой	Звуковой сигнал
8	20	желтый	АБС
9	20	желтый	Дальний свет фар
10	10	красный	Воздушное кондиционирование
11	20	желтый	Системы стеклоомывателей, очиститель заднего стекла
12	—	—	Не используется
13	30	светло-зеленый	Многофункциональный рычаг, очистительлобового стекла
14	15	голубой	Фонарь заднего хода
15	5	бежевый	Модуль системы иммобилизации двигателя
16	5	бежевый	Электронное управление двигателем
17	30	светло-зеленый	Буксировочное оборудование
18	—	—	Не используется
19	5	бежевый	Механическая коробка передач с автоматическим переключением передач
20	15	голубой	Механическая коробка передач с автоматическим переключением передач
21	20	желтый	Система управления двигателем
22	20	желтый	Топливный насос
23	10	красный	Ближний свет фар, правая сторона
24	10	красный	Ближний свет фар, левая сторона
101*	40	зеленый	АБС
102	40	зеленый	Обогрев лобового стекла, левая сторона
103*	50	красный	Основной источник электропитания электрической системы
104*	50	красный	Основной источник электропитания электрической системы
105	40	зеленый	Вентилятор охлаждения двигателя (дизельные двигатели 2.0 л и двигатели DOHC 2.3 л)
Предохранитель	Ток (ампер)	Цвет	Предохраняемые цепи
106*	30	фиолетовый	Зажигание
107*	30	фиолетовый	Зажигание
108	—	—	Не используется
109*	40	зеленый	Вентилятор охлаждения двигателя (дизельные двигатели 2.0 л и двигатели DOHC 2.3 л)
110*	40	зеленый	Обогрев лобового стекла, левая сторона
111*	30	фиолетовый	Зажигание
112	—	—	Не используется
113	40	зеленый	Механическая коробка передач с автоматическим переключением передач
114	—	—	Не используется
115	—	—	Не используется
116	—	—	Не используется
117	—	—	Не используется
118	—	—	Не используется
119	—	—	Не используется
120	—	—	Не используется
121	—	—	Не используется
122	—	—	Не используется

Назначение реле в блоке с предохранителями расположенном в моторном отсеке. Таблица:

Реле	Коммутируемые цепи
R1	Стартер
R2	Свечи подогрева (дизельные двигатели)
R3	Звуковой сигнал
R4	Дальний свет фар
R5	Генератор (дизельные двигатели 2.4 л)
R6	Ближний свет фар
R7	Система управления двигателем
R8	Фары дневного времени или пусковое реле заземления (автомобили с АБС)
R9	Топливный насос
R10	Воздушное кондиционирование
R11	Топливный насос низкого давления (автомобили с дизельными двигателями 2.4 л с задним приводом)
R12	Вентилятор охлаждения конденсатора воздушного кондиционирования (дизельные двигатели 2.4 л), низкоскоростной вентилятор охлаждения (дизельные двигатели и двигатели DOHC 2.0 л)
R13	Зажигание
ДиодБ1	Не используется
Диод D2	Электронное управление двигателем (двигатели DOHC)
Диод D3	Воздушное кондиционирование, буксировочное оборудование
Диод D4	Воздушное кондиционирование, буксировочное оборудование
