Предохранители и реле Mitsubishi Pajero Sport (3 поколение) в моторном отсеке
Здесь предохранители и реле расположены в блоке возле аккумулятора.
Так блок выглядит на блок в моторном отсеке.
Так блок можно представить схематично.
Переходим к расшифровке предохранителей.
| SBF1 | 40А Предохранитель № F5, цепь реле ACC, ETACS — ECU (цепь реле задних фонарей), цепь реле IG1, цепь реле IG2, цепь переключателя зажигания и стартер |
| SBF2 | 30А Главный выключатель электрического стекло подъемника и электродвигатель стекло подъемника |
| SBF3 | 40А Сиденье с электроприводом (сторона переднего пассажира) |
| SBF4 | 30А АБС — ЭБУ и АСТК — ЭБУ |
| SBF5 | 30А Электрический стояночный тормоз |
| BF1 | 30А Аудио усилитель |
| BF2 | 40А Электродвигатель заднего вентилятора |
| BF3 | Резерв |
| BF4 | Резерв |
| BF5 | Резерв |
| F1 | Резерв |
| F2 | 20А Датчик расхода воздуха <6B3,4N1>, датчик положения распределительного вала <6B3>, датчик угла поворота коленчатого вала <6B3>, электромагнитный клапан управления перепуском охладителя EGR <4N1>, ЭБУ двигателя, клапан EGR <6B3>, блок управления накаливанием <4N1>, реле свечи накаливания <4D5>, форсунка <6B3>, клапан управления питателем масла <6B3, 4N1>, датчик кислорода, электромагнитный клапан управления продувкой <4N1>, серво реле управления дроссельной заслонкой <4N1> и электромагнитный клапан управления изменяемой геометрией <4N1> |
| F3 | 15А Топливный насос и датчик в сборе <6B3> |
| F4 | Резерв |
| F5 | 7,5А ЭБУ двигателя <6B3> |
| F6 | 15А ЭБУ двигателя <6B3> |
| F7 | 20А Компрессор кондиционера и сцепление в сборе |
| F8 | 20А Блок управления АКПП |
| F9 | 10А Дневные ходовые огни, реле дневных ходовых огней и фары в сборе (ДХО) |
| F10 | 7,5А Генератор |
| F11 | 7,5А Двигатель — ЭБУ |
| F12 | 10А Электрический замок рулевого управления, выключатель двигателя и KOS & OSS-ECU |
| F13 | 15А Реле передних противотуманных фар и реле передних противотуманных фар |
| F14 | 10А Фара в сборе (HI: LH) |
| F15 | 10А Фара в сборе (HI: RH) и запасной разъем (для прицепа) |
| F16 | 15А Фара в сборе и переключатель ручного регулировки положения фар |
| F17 | 15А Фара в сборе (правая) |
| F18 | 15А ЭБУ рулевого колеса с подогревом |
| F19 | 15А ETACS-ECU (лампа указателя поворота FET) |
| F20 | Резерв |
| F21 | 20А Электродвигатель вентилятора конденсатора кондиционера |
| F22 | 15А Реле стоп — сигнала |
| F23 | 20А Трансфер — ЭБУ |
| F24 | 20А Блок управления подогревом сиденья |
| F25 | 20А Электродвигатель омывателя фар и реле омывателя фар |
| F26 | Резерв |
| F27 | 10А Звуковой сигнал и реле звукового сигнала |
| F28 | Резерв |
| F29 | Резерв |
Расшифровка реле в моторном отсеке Митсубиси Спорт 3.
| A-202X | Реле вентилятора конденсатора кондиционера |
| A-203X | Реле омывателя фар |
| A-204X | Реле звукового сигнала |
| A-205X | Реле фар (HI) |
| A-206X | Реле фар (LO) |
| A-207X | Реле управления двигателем |
| A-208X | Реле стекло подъемника |
| A-209X | Серво реле управления дроссельной заслонкой <4G6, 6B3> |
| A-210X | Реле дневных ходовых огней |
| A-211X | Реле заднего вентилятора |
| A-212X | Реле компрессора кондиционера |
| A-213X | Реле стартера |
| A-214X | Реле передних противотуманных фар |
Еще стоит сказать о силовых предохранителях, которые находятся прямо на проводе «+» идущего от аккумулятора. Итак, на плюсовой клемме аккумуляторной батареи могут находится предохранители высокой мощности: 40/60А — ABS и 80A — Свечи накала.
Блок в салоне
Он находится под панелью приборов, на левой стойке, за защитной крышкой.
Вариант 1
Фото – пример
Пример схемы на крышке блока
Схема
Описание
| 1 | 10А Бензиновые двигатели: датчик кислорода |
| 2 | 10А Электрический блок управления двигателем |
| 3 | Пинцет |
| 4 | 10А Освещение салона, освещение багажника |
| 5 | 10А Звуковой сигнал |
| 6 | 15А Аварийная сигнализация, указатели поворота |
| 7 | 20А Фары, подрулевой переключатель |
| 8 | 10А Запасной предохранитель |
| 9 | 20А Обогреватель, система кондиционирования |
| 10 | 20А Передний стеклоочиститель и омыватель, стеклоподъемники, реле ABS |
| 11 | 10А Задний стеклоочиститель и омыватель, люк, система кондиционирования |
| 12 | 10А Фары |
| 12 | 15А Люк |
| 13 | 15А Запасной предохранитель |
| 14 | 30А Запасной предохранитель |
| 15 | 10А Бензиновые двигатели: Система управления двигателем |
| 16 | 15А Фонарь заднего хода |
| 17 | 15А Измерительные приборы, контрольная лампа системы управления двигателем, обогреватель заднего стекла |
| 18 | 15А Бензиновые двигатели: Система управления двигателем Дизельные двигатели: Блок управления свечами накаливания |
| 19 | 20А Запасной предохранитель |
| 20 | 15А Противотуманные фары |
| 21 | 10А Индикатор освещения, задние фонари, лампа освещения номерного знака, TCU, часы, аудиосистема, габаритные фонари |
| 22 | 30А Центральный замок |
| 23 | 15А Аудиосистема, антенна, стоп-сигналы |
| 24 | 30А Электрические стеклоподъемники |
| 25 | 20А Обогреватель заднего стекла |
| 26 | 15А Люк |
| 27 | 20А Аудиосистема, электропривод зеркал, часы, прикуриватель |
Вариант 2

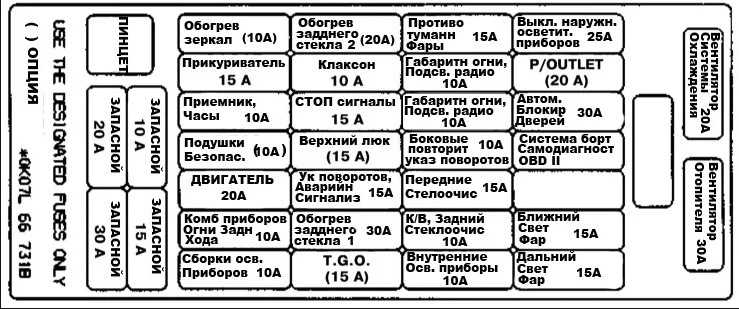

Схема на русском
Оригинальная схем
Обозначение
| P/ WINDOW | Электро стекло подъемники |
| HEATER | Вентилятор отопителя |
| MEMORY | Память |
| TAIL | Габаритные/ парковочные огни, подсветка радио |
| HAZARD | Указатели поворотов, аварийная сигнализация |
| D/LOCK | Автоматическая блокировка дверей |
| STOP | Стоп-сигналы |
| HORN | Клаксон |
| ROOM | Внутренние осветительные приборы |
| DEF | Обогрев заднего стекла |
| ST.SIGN | Боковые повторители указателей поворотов |
| F/PUMP | Топливный насос |
| RR.WIPER | К/В, задний стеклоочиститель |
| WIPER | Передние стеклоочистители |
| ECU | Модуль управления двигателем (ECM) |
| CIGAR | Прикуриватель |
| RADIO | Аудиосистема, бортовой хронометр |
| ENG | Двигатель |
| A/BAG | Подушки безопасности (SRS) |
| METER | Комбинация приборов, огни заднего хода |
| TURN | Сборки осветительных приборов |
| O2 SEN1 | До каталитический лямбда-зонд |
| O2 SEN2 | Пост каталитический лямбда-зонд |
| T G O | Антиобледенитель |
| SPARE | Запасные |
Блок в салоне
Блок предохранителей и реле
Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.

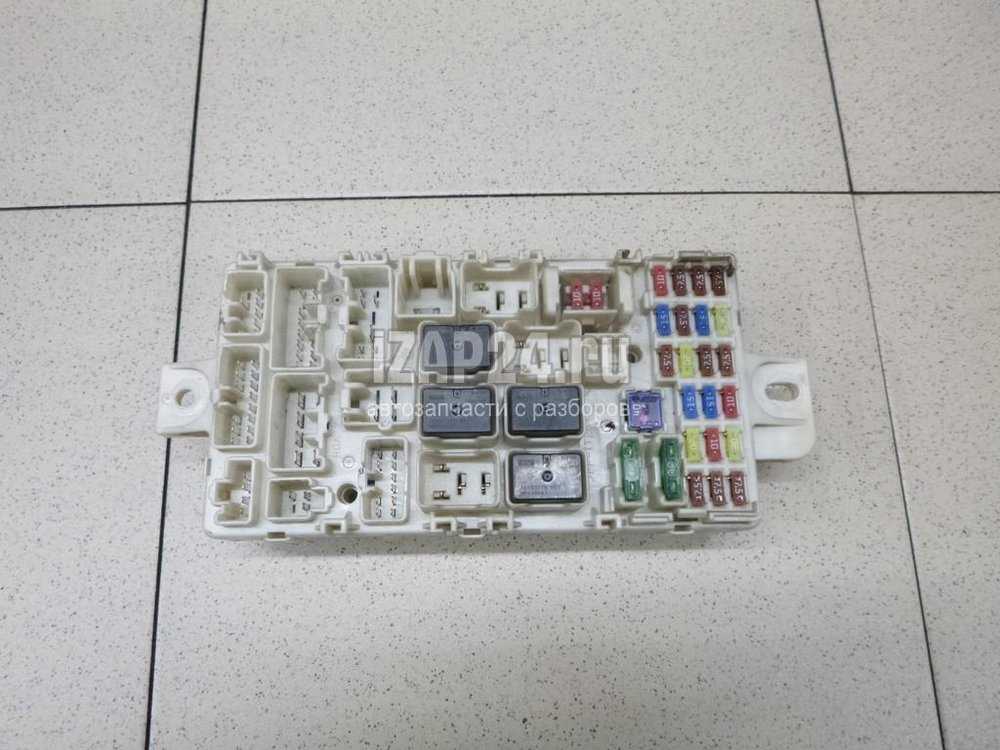

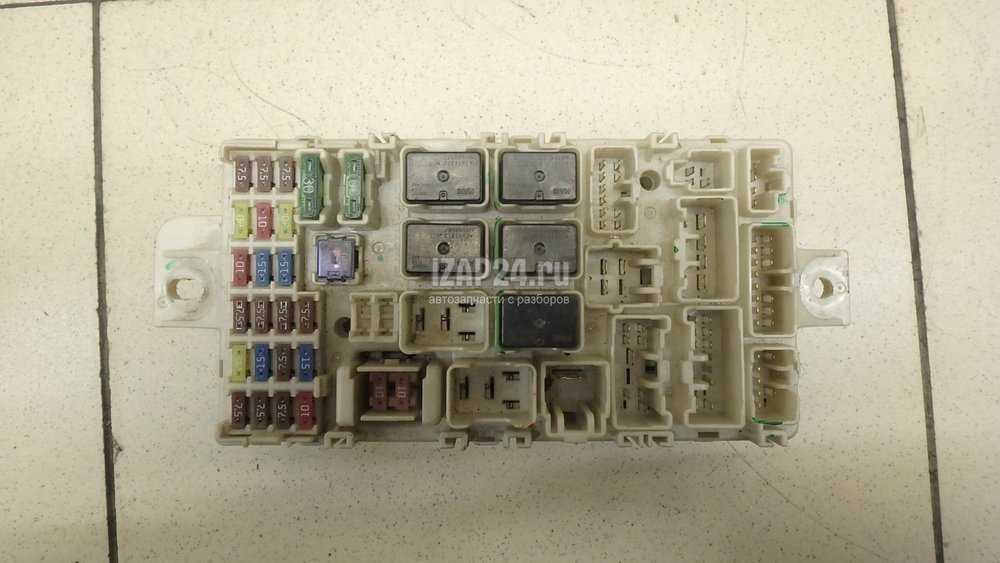

Фото – пример исполнения
Пример схемы с крышки блока
Схема
Описание
| 1 | 10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель |
| 2 | 10А DEF RLY – Обогрев заднего стекла, обогрев зеркал |
| 20А DEF – Обогрев заднего стекла, обогрев зеркал | |
| 3 | 25А D/L – Двойная блокировка, блок управления блокировкой дверей |
| 4 | 7,5А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет |
| 5 | – |
| 6 | 20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей |
| 7 | 7,5А ECU−B – Фары, задний противотуманный свет |
| 8 | 15А FOG – Передний противотуманный свет |
| 9 | 15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом |
| 10 | 7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель |
| 11 | 7,5А OBD – Диагностический разъем |
| 12 | 10А HAZ – Указатели поворота, аварийная сигнализация |
| 13 | 7,5А A.C – Кондиционер, отопитель |
| 14 | 10А S-HTR – Подогрев сидений |
| 15 | – |
| 16 | 10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала |
| 17 | 50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG” |
| 18 | 30А POWER – Стекло подъемники, люк |
| 19 | 40А HTR – Кондиционер, отопитель |
| 20 | 30А DEF – Обогрев заднего стекла, обогрев зеркал |
| Реле | |
| R1 | Отопитель |
| R2 | Аварийная сигнализация (указатели поворота) |
| R3 | Силовое реле (стекло подъемники, люк) |
| R4 | Топливный насос (Circuit Opening (C/OPN)) |
Блок в салоне
Он находится за перчаточным ящиком в нижней части панели приборов.

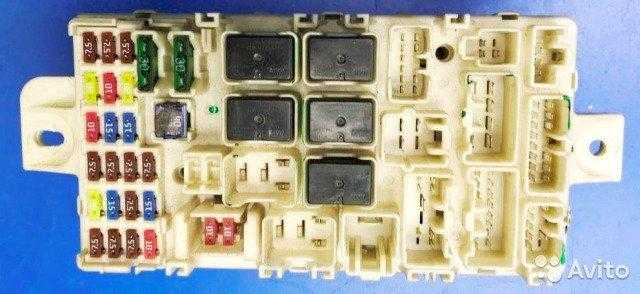

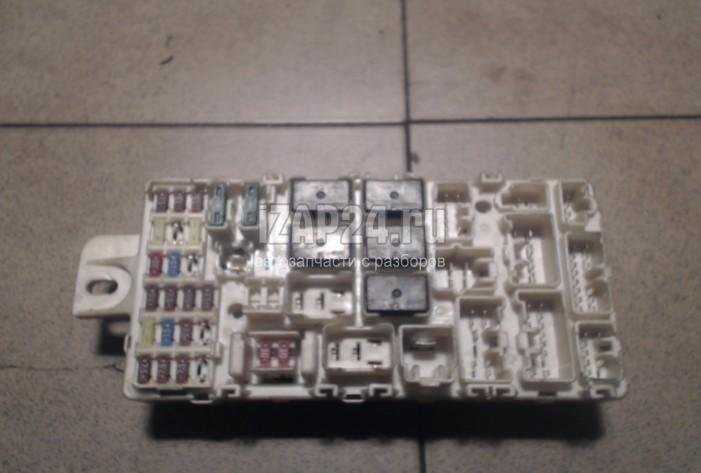

Фото – пример
Схема
Описание предохранителей
| 1 | 10A Система зажигания |
| 2 | 7,5А Комбинация (панель) приборов |
| 3 | 7,5A Фонари заднего хода, Реле управления автоматической коробкой передач |
| 4 | 7,5А Система поддержания скорости |
| 5 | 7,5A Система кондиционирования |
| 6 | 7.5A Пульт управления наружными зеркалами |
| 7 | 20A Очистители и омыватели, Электронный блок управления освещением |
| 8 | 7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса |
| 9 | 15A Прикуриватель |
| 10 | Резерв |
| 11 | 7,5A Электропривод зеркал |
| 12 | 7,5A АБС |
| 13 | 10A Аудиосистема, Радио |
| 14 | 15A Очиститель /омыватель заднего стекла |
| 15 | 15A Диагностический разъем |
| 16 | 10A Задний противотуманный фонарь |
| 17 | Резерв |
| 18 | 10A Лампы освещения салона |
| 19 | 30A Электродвигатель вентилятора отопителя |
| 20 | 30A Обогреватель заднего стекла |
| 21 | 20A Электродвигатель привода люка |
| 22 | 10A Подогреватель сидений |
| 23 | 10A Насос охлаждения промежуточного охладителя турбо компрессора |
| 24 | Резерв |
Расшифровка реле
- Реле топливного насоса (1)
- Реле подогрева передних сидений
- Реле топливного насоса (2)
- Реле розетки для подключения дополнительного оборудования
- Реле задних противотуманных фонарей
- Реле электро стекло подъемников
- Реле электродвигателя вентилятора отопителя
- Реле обогревателя заднего стекла
Расположение блоков
Общая схема расположения блоков управления
Обозначение
| 1 | Датчик температуры воздуха, подаваемого из вентиляционной решетки приборной панели |
| 2 | Датчик температуры воздуха на впуске (кондиционер /отопитель) |
| 4 | Блок управления электродвигателем вентилятора кондиционера/ отопителя (ручное управление температурой) |
| 5 | Блок управления вентилятором кондиционера /отопителя – задний |
| 6 | Датчик солнечного света (система кондиционирования) |
| 7 | Блок антенны |
| 8 | Датчик удара (подушка безопасности), левый передний |
| 9 | Датчик удара (подушка безопасности), правый передний |
| 10 | Боковой датчик удара, со стороны водителя – под передним сиденьем |
| 11 | Боковой датчик удара, со стороны пассажира – под передним сиденьем |
| 12 | Аккумуляторная батарея |
| 13 | Диагностический разъем (DLC) 1 — 2,5D (4D56) (2002^) |
| 14 | Диагностический разъем (DLC) 1 — 3,5 (6G74) /3,2D (4M41) |
| 15 | Диагностический разъем (DLC) 2 — 2,5D (4D56) (2002^) |
| 16 | Диагностический разъем (DLC) 2 – 3,5 (6G74) /3,2D (4M41) |
| 17 | Блок управления блокировкой дифференциала – задний |
| 19 | Реле 1 нагревателя охлаждающей жидкости |
| 20 | Реле датчика уровня моторного масла |
| 21 | Датчик уровня моторного масла |
| 22 | Электронный блок управления 4WD |
| 23 | Блок предохранителей /реле, моторный отсек 1 |
| 24 | Блок предохранителей /реле, моторный отсек 2 |
| 25 | Блок предохранителей /реле, моторный отсек 3 |
| 26 | Блок предохранителей /реле, моторный отсек 4 |
| 27 | Блок предохранителей /реле приборная панель |
| 28 | Резистор электродвигателя вентилятора отопителя |
| 29 | Датчик температуры на выходе из отопителя — задний |
| 30 | Датчик температуры радиатора отопителя |
| 31 | Звуковой сигнал 1 — за передним бампером |
| 32 | Звуковой сигнал 2 – за передним бампером |
| 33 | Электронный блок управления иммобилайзером |
| 34 | Блок управления иммобилайзером — 2,5D (4D56T) |
| 40 | Блок управления раздаточной коробкой |
| 41 | Электронный блок управления КПП |
Схема предохранителей и реле Ford Mondeo 3 (2000-2007)
Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Форд.
| Ford Mondeo | |||
| Mk1-Mk2 (1993-2000) | Mk3 (2000-2007) | Mk4 (2007-2014) | Mk5 (2014-н.в.) |
Блок предохранителей в моторном отсеке
Для проверки или замены плавкого предохранителя сначала снимите крышку аккумулятора (1). Затем снимите крышку коробки плавких предохранителей (2), освободив зажим и подняв крышку вверх.
| № | А | Назначение |
| 1 | 30 | ABS |
| 2 | 50 | Реле зажигания |
| 3 | 60 | Дизельные двигатели: Подогрев двигателя |
| 4 | 30 | Обогрев заднего стекла |
| 5 | 20 | Фейслифтовые модели: Подогрев сидений |
| 6 | 40 | Вентилятор отопителя |
| 7 | 50 | Главное питание |
| 8 | 60 | Вентилятор системы охлаждения, реле предварительного подогрева |
| 9 | 20 | Реле ЭБУ |
| 10 | 40 | Вентилятор системы охлаждения |
| 11 | 30 | Обогрев переднего стекла |
| 12 | — | Не используется |
| 13 | 30 | Обогрев переднего стекла |
| 14 | — | Не используется |
| 15 | 3 | Обогрев переднего стекла |
| 16 | 7.5 | Обычные фары: Левый ближний свет |
| 20 | Ксеноновые фары: Левый ближний свет | |
| 17 | 10 | Автоматическая коробка передач |
| 18 | 7.5 | Обычные фары: Правый ближний свет |
| 20 | Ксеноновые фары: Правый ближний свет | |
| 19 | — | Не используется |
| 20 | 20 | ABS |
| 21 | 15 | Переключатель света |
| 22 | 20 | Реле омывателя фар |
| 23 | 7.5 | Комплектация ST220: Резервный аккумулятор сирены |
| 20 | Дизельные двигатели: Вспомогательный подогреватель | |
| 24 | 20 | Центральный замок (Central Timer Unit) |
| 25 | 15 | Аварийная сигнализация и указатели поворота (Central Timer Unit) |
| 26 | 20 | Реле звукового сигнала |
| 27 | 15 | Реле топливного насоса, обогрев переднего стекла |
| 28 | 20 | Замок зажигания |
| 29 | 30 | Реле стартера |
| 30 | 7.5 | Генератор |
| 31 | 7.5 | Кондиционер |
| 32 | 3 | Блок управления двигателем, автоматическая коробка передач |
| 33 | 7.5 | Реле ЭБУ |
| 34 | — | Диод электронного модуля (EEC) |
| 35 | — | Диод муфты компрессора кондиционера |
| 36 | — | Диод вентилятора системы охлаждения двигателя |
| 37 | 15 | Датчик кислорода |
| 38 | — | Не используется |
| 39 | Не используется | |
| 40 | 7.5 | Датчик скорости, клапаны управления двигателя |
| 41 | — | Не используется |
| 42 | 10 | Бензиновые двигатели: Блок управления двигателем |
| 15 | Дизельные двигатели: Блок управления двигателем | |
| Реле | ||
| R1 | Реле ближнего света | |
| R2 | Реле обогревателя переднего стекла | |
| R3 | Реле звукового сигнала | |
| R4 | Реле топливного насоса | |
| R5 | Реле ЭБУ | |
| R6 | Реле кондиционера | |
| R7 | Реле вентилятора системы охлаждения | |
| R8 | Дизельные двигатели: Реле вспомогательного подогреваКомплектация ST220 с АКПП: Реле фонарей заднего хода | |
| R9 | Реле вентилятора системы охлаждения Дизельные двигатели с АКПП: Реле фонарей заднего хода | |
| R10 | Реле стартера |
Блок предохранителей в салоне
| Автомобили с левым рулем | Автомобили с правым рулем |
| № | А | Назначение |
| 60 | 25 | Стеклоподъемники с левой стороны |
| 61 | 25 | Стеклоподъемники с правой стороны |
| 62 | 15 | Передние противотуманные фары, задний противотуманный свет |
| 63 | 7.5 | Габаритные огни с правой стороны |
| 64 | 7.5 | Габаритные огни с левой стороны |
| 65 | 7.5 | Кондиционер |
| 66 | 30 | Электропривод водительского сидения |
| 67 | 7.5 | Сигнализация |
| 68 | 15 | Прикуриватель |
| 69 | 7.5 | Аудио система, комбинация приборов |
| 70 | 15 | Универсал: Задняя розетка |
| 71 | 10 | Мультимедийная система для задних пассажиров |
| 72 | 20 | Радио |
| 73 | 20 | Люк |
| 74 | 20 | Разъем прицепа |
| 75 | 7.5 | Электропривод зеркал |
| 76 | 7.5 | Кондиционер |
| 77 | 7.5 | ABS, трэкшн контроль |
| 78 | 7.5 | Комбинация приборов, подушки безопасности |
| 79 | — | Не используется |
| 80 | 7.5 | Автоматическая коробка передач, лампы заднего хода |
| 81 | 7.5 | Датчик температуры (система автоматического управления температурой), автоматическая коробка передач, датчик для подушки безопасности пассажира |
| 82 | 7.5 | Круиз контроль, кондиционер, подогрев системы омыва стекла, вспомогательный подогреватель |
| 83 | 15 | Подогрев сидений |
| 84 | 20 | Дневные ходовые огни |
| 85 | 7.5 | Левый дальний свет |
| 86 | 7.5 | Правый дальний свет |
| 87 | — | Не используется |
| 88 | 15 | Дневные ходовые огни |
| 89 | 7.5 | Подушки безопасности |
| 90 | 15 | Задний стеклоочиститель |
| 91 | 7.5 | Стеклоподъемники, люк, зеркало с затемнением |
| 92 | 20 | Разъем прицепа |
| 93 | 10 | Лампы стоп-сигнала, реле отопителя |
| 94 | 20 | Стеклоочиститель и омыватель |
| 95 | 7.5 | Ближний свет, реле омывателя фар |
| 96 | — | Не используется |
| 97 | 7.5 | Освещение номерного знака, освещение перчаточного ящика, Central Timer Unit |
| 98 | 7.5 | Электропривод зеркал, обогрев зеркал |
| 99 | 7.5 | Освещение салона |
| 10 | Фейслифтовые модели: Освещение салона | |
| Реле | ||
| R1 | Реле дальнего света | |
| R2 | Реле ближнего света | |
| R3 | Реле стеклоочистителя | |
| R4 | Реле зажигания | |
| R5 | Реле обогрева заднего стекла | |
| R6 | Реле отопителя | |
| R7 | Реле вспомогательных цепей зажигания |
Дополнительные предохранители
| № | А | Назначение | Расположение |
| 100 | 7.5 | Мультимедийная система | Встроен в мультимедийный модуль |
| 101 | 3 | CD-чейнджер | Под пассажирским переднем сиденьем |
На сайте avto-fresh.com вы сможете найти схема предохранителей и реле ford mondeo 3 (2000-2007) фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.
