Предохранители и реле nissan qashqai (j10), 2006

Предохранители Ниссан Кашкай: где находятся, инструкция по замене

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. В данной статье рассмотрены автомобили Nissan Qashqai с 2007 и Nissan Qashqai+2 с 2008 года выпуска

Где находится монтажный блок реле и предохранителей.

1. В салоне под крышкой в проеме нижней облицовки панели приборов.

Примечание: У Ниссан Кашкай J11 (2014-2018) монтажный блок находится слева, между водительской дверью и торпедой.

Для получения доступа к монтажному блоку расположенному в салоне, потяните за ручку крышки.

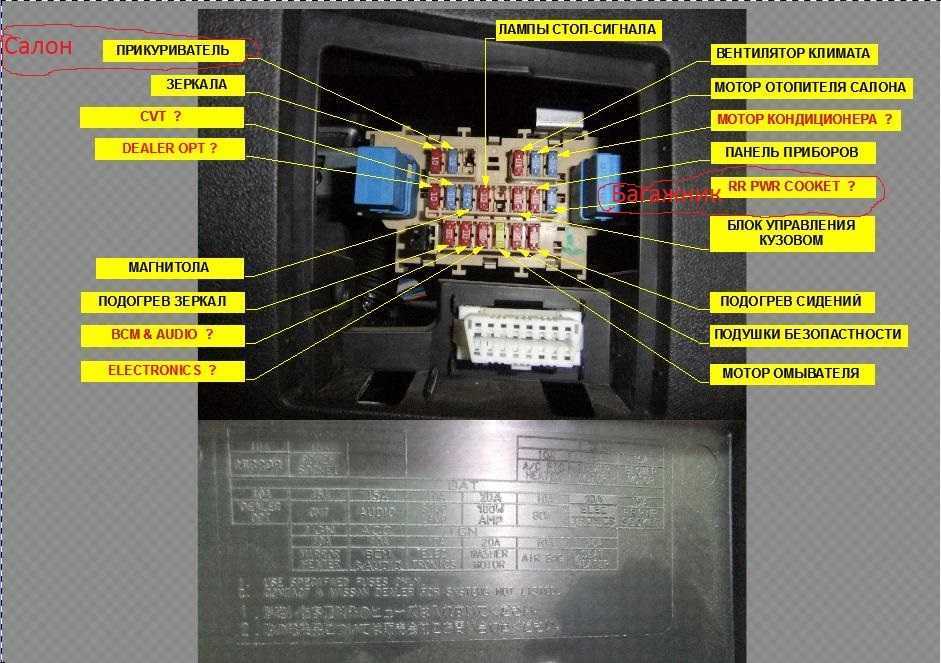

На внутреннюю сторону декоративной крышки нанесена схема расположения и назначение предохранителей.

Примечание:Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания

Выбирая автомобильный предохранитель, следует обратить внимание на размер: Большой (maxi); Средний (medium); Маленький (mini)

Считается, что самый верный способ проверить предохранитель – это визуально его осмотреть на наличие обрыва. Для этого предохранитель вытаскивается из блока, а после просматривается на свет. Если проволока внутри разорвана или на нем имеются обгорелые следы, значит, обрыв цепи произошел из-за предохранителя.

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне

Где находится монтажный блок реле и предохранителей

1 – расширительный бачок; 2 – правая опора подвески силового агрегата; 3 – гидроэлектронный модуль ABS; 4 – декоративный кожух двигателя; 5 – дроссельный узел; 6 – бачок главного тормозного цилиндра и гидропривода выключения сцепления; 7 – корпус воздушного фильтра; 8 – электронный блок управления двигателем; 9 – монтажные блоки реле и предохранителей; 10 – аккумуляторная батарея; 11 – воздухозаборник с резонатором входящего воздуха; 12 – замок капота; 13 – указатель уровня масла (маслоизмерительный щуп); 14 – генератор; 15 – пробка маслоналивной горловины; 16 – наливная горловина бачка омывателя

Снятие заднего монтажного блока под капотом

Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник

Отожмите фиксатор заднего монтажного блока.

Приподнимите монтажный блок из корпуса и разверните блок для удобной работы с ним.

Нажмите на фиксатор колодки жгута проводов

…и отсоедините колодку от монтажного блока.

Аналогично отсоедините вторую колодку проводов в передней части монтажного блока

отсоедините колодку проводов в левой части

и колодку проводов в задней части монтажного блока.

Отожмите отверткой фиксатор колодки жгута проводов

и отсоедините колодку от разъема монтажного блока

Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.

Установите блок предохранителей в порядке, обратном снятию.

На стенку монтажного блока реле и предо-хранителей, расположенного в моторном отсеке, нанесены обозначения предохраните¬лей и защищаемые ими цепи

Как заменить предохранитель?

Снимите пинцет с держателя монтажного блока, расположенного в салоне автомобиля. ( Если его нет, то воспользуйтесь круглогубцами)

Захватите пинцетом предохранитель

Руками это сделать довольно трудно.

и извлеките его из контактного разъема (для наглядности показано на снятом заднем монтажном блоке).

Установите в контактный разъем предохранитель того же номинала, что и снятыйДля замены предохранителей заднего монтажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками

Предохранители в переднем блоке

Отжать фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок.

Прежде чем заменить перегоревшие предохранитель или плавкую вставку, выясните причину перегорания и устраните ее.

При поисках неисправности просмотрите указанные в таблице цепи, которые защищает данный предохранитель или плавкая вставка.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

Предохранители и реле Ниссан Кашкай 1 (J10)

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле.

На автомобиле предохранители и реле установлены в заднем (рис. 10.1) и переднем (рис. 10.2) монтажных блоках, расположенных в моторном отсеке.

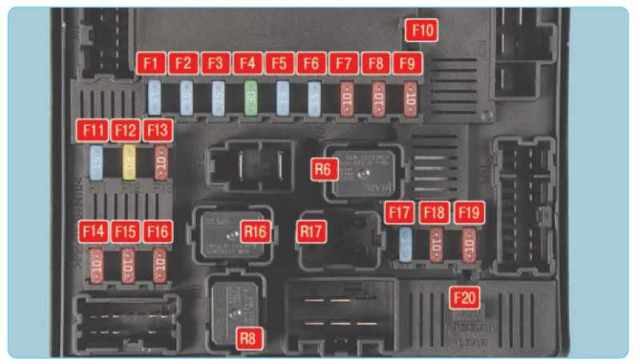

Рис. 10.1. Номера предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке

Назначение предохранителей и реле заднего монтажного блока моторного отсека, а также защищаемые ими цепи указаны в табл. 10.1, переднего монтажного блока моторного отсека — в табл. 10.2.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В ЗАДНЕМ МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ (Таблица 10.1)
Номер предохранителя / реле	Сила тока,А	Цвет предохранителя	Защищаемая цепь
Предохранители
F1	15	Синий	Обогреватель стекла двери задка, обогреватель зеркал заднего вида
F2	15	Синий	То же
F3	15	Синий	Противотуманные фары
F4	30	Зеленый	Очиститель ветрового стекла
F5	15	Синий	Лампа ближнего света правой фары
F6	15	Синий	Лампа ближнего света левой фары
F7	10	Красный	Лампа дальнего света правой фары
F8	10	Красный	Лампа дальнего света левой фары
F9	10	Красный	Лампы габаритных огней
F10	—	—	Резерв
F11	15	Синий	Управление трансмиссией
F12	20	Желтый	Блок управления двигателем
F13	10	Красный	Компрессор кондиционера
F14	10	Красный	Лампы света заднего хода
F15	10	Красный	Коробка передач
F16	10	Красный	Система управления двигателем
F17	15	Синий	Топливный насос
F18	10	Красный	Система питания (топливные форсунки)
F19	10	Красный	Гидроэлектронный блок ABS
F20	—	—	Резерв
Реле
R6	—	—	Реле системы зажигания
R8	—	—	Реле обогреватель стекла двери задка
R16	—	—	Реле малых оборотов вентилятора системы охлаждения двигателя I
R17	—	—	Реле высоких оборотов вентилятора системы охлаждения двигателя II

Рис. 10.2. Номера предохранителей и реле в переднем монтажном блоке, расположенном в моторном отсеке

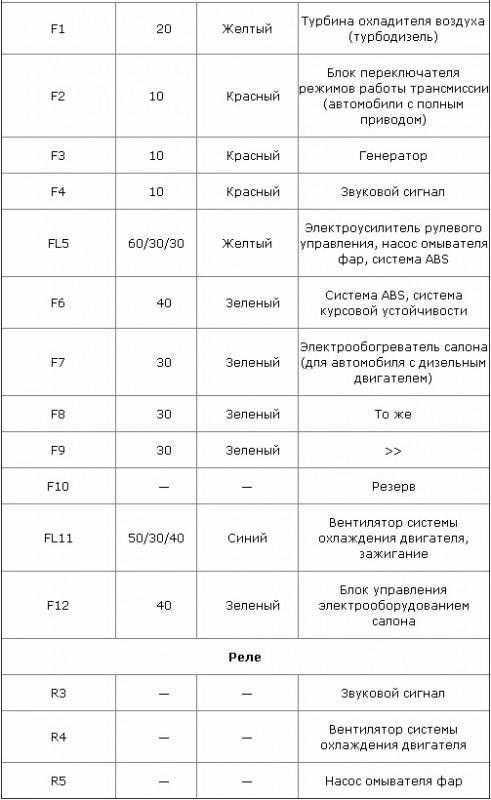

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК В ПЕРЕДНЕМ МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ (Таблица 10.2)
Номер предохранителя / плавкой вставки / реле	Сила тока, А	Цвет	Защищаемая цепь
Предохранители / плавкие вставки
F1	20	Желтый	Турбина охладителя воздуха (турбодизель)
F2	10	Красный	Блок переключателя режимов работы трансмиссии (автомобили с полным приводом)
F3	10	Красный	Генератор
F4	10	Красный	Звуковой сигнал
FL5	60/30/30	Желтый	Электроусилитель рулевого управления, насос омывателя фар, система ABS
F6	40	Зеленый	Система ABS, система курсовой устойчивости
F7	30	Зеленый	Электрообогреватель салона (для автомобиля с дизельным двигателем)
F8	30	Зеленый	То же
F9	30	Зеленый	>>
F10	—	—	Резерв
FL11	50/30/40	Синий	Вентилятор системы охлаждения двигателя, зажигание
F12	40	Зеленый	Блок управления электрооборудованием салона
Реле
R3	—	— Звуковой сигнал
R4	—	—	Вентилятор системы охлаждения двигателя
R5	—	—	Насос омывателя фар

Назначение предохранителей и реле в монтажном блоке, расположенного в салоне автомобиля, приведены в табл. 10.3.

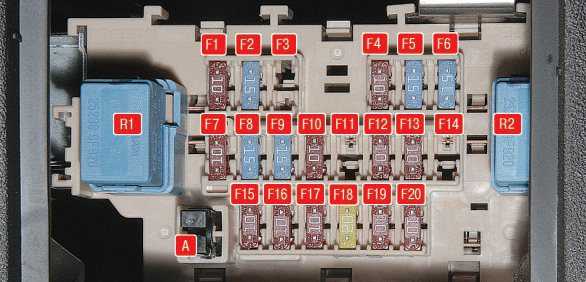

Рис. 10.3. Номера предохранителей и реле в монтажном блоке, расположенном в салоне: А — пинцет

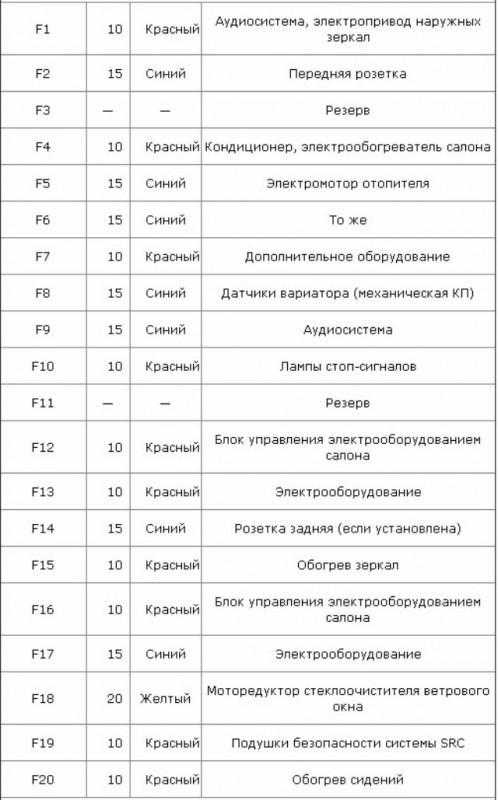

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ (Таблица 10.3)
Номер	Сила тока, А	Цвет	Защищаемая цепь
Предохранители
F1	10	Красный	Аудиосистема, электропривод наружных зеркал
F2	15	Синий	Передняя розетка
F3	—	Резерв
F4	10	Красный	Кондиционер, электрообогреватель салона
F5	15	Синий	Электромотор отопителя
F6	15	Синий	То же
F7	10	Красный	Дополнительное оборудование
F8	15	Синий	Датчики вариатора (механическая КП)
F9	15	Синий	Аудиосистема
F10	10	Красный	Лампы стоп-сигналов
F11	—	—	Резерв
F12	10	Красный	Блок управления электрооборудованием салона
F13	10	Красный	Электрооборудование
F14	15	Синий	Розетка задняя (если установлена)
F15	10	Красный	Обогрев зеркал
F16	10	Красный	Блок управления электрооборудованием салона
F17	15	Синий	Электрооборудование
F18	20	Желтый	Моторедуктор стеклоочистителя ветрового окна
F19	10	Красный	Подушки безопасности системы SRC
F20	10	Красный	Обогрев сидений
Реле
R1	—	—	Дополнительное оборудование салона

j10

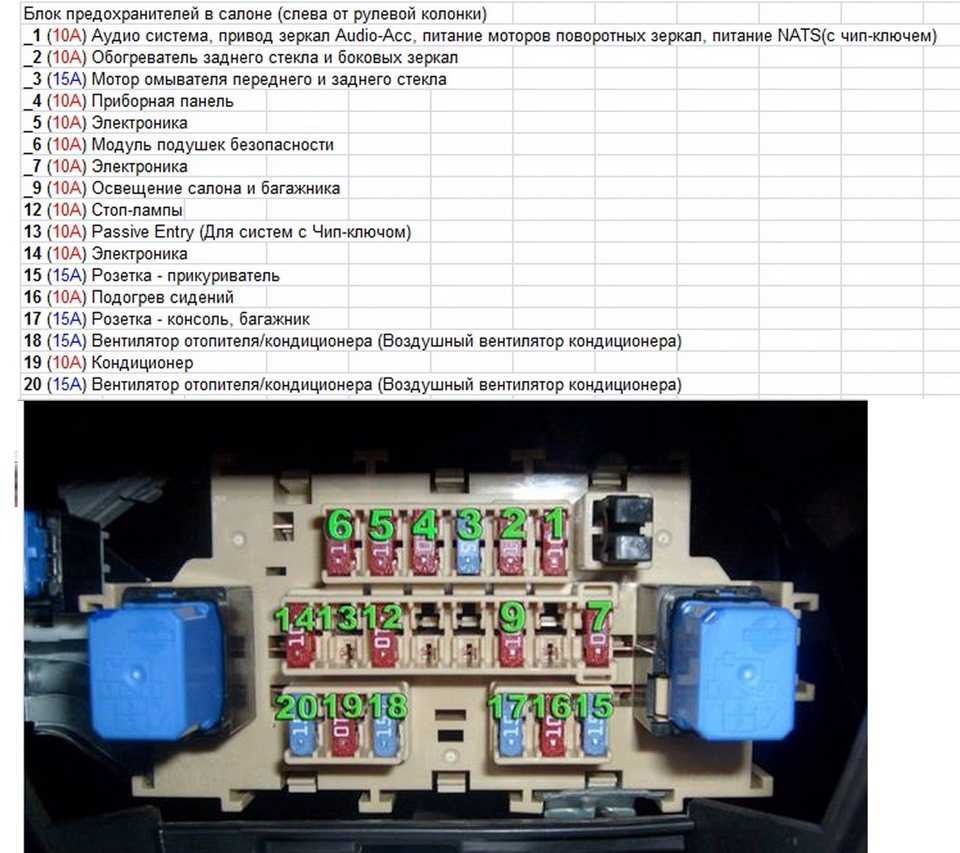

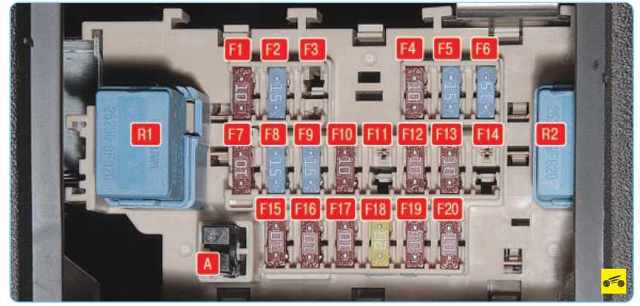

Блок в салоне

Он находится в панели приборов. Для доступа, просто потяните за крышку.

Фотография блока

Описание

F1	10А Аудиосистема, электропривод наружных зеркал
F2	15А Передняя розетка (прикуриватель)
F3	Резерв
F4	10А Кондиционер, электрообогреватель салона
F5	15А Электромотор отопителя
F6	15А Электромотор отопителя
F7	10А Дополнительное оборудование
F8	15А Датчики вариатора (механическая КП)
F9	15А Аудиосистема
F10	10А Лампы стоп-сигналов
F11	Резерв
F12	10А Блок управления электрооборудованием салона
F13	10А Электрооборудование
F14	15А Розетка задняя (если установлена)
F15	10А Обогрев зеркал
F16	10А Блок управления электрооборудованием салона
F17	15А Электрооборудование
F18	20А Мото редуктор стеклоочистителя ветрового окна
F19	10А Подушки безопасности системы SRC
F20	10А Обогрев сидений
R1	Реле дополнительное оборудование салона
R2	Реле электровентилятора отопителя

В моторном отсеке находятся 3 блока с предохранителями и реле.

Блок — А

Для доступа отожмите боковой фиксатор крышки и потяните за неё.

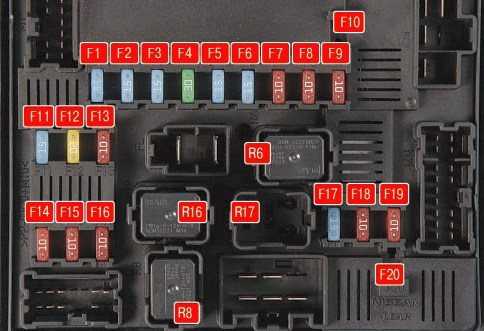

Фото — схема

Обозначение

F1	15А Обогреватель стекла
F2	15А Обогреватель стекла
F3	15А Противотуманные фары
F4	30А Очиститель ветрового стекла
F5	15А Лампа ближнего света правой фары
F6	15А Лампа ближнего света левой фары
F7	10А Лампа дальнего света правой фары
F8	10А Лампа дальнего света левой фары
F9	10А Лампы габаритных огней
F10	Резерв
F11	15А Управление трансмиссией
F12	20А Блок управления двигателем
F13	10А Компрессор кондиционера
F14	10А Лампы света заднего хода
F15	10А Коробка передач
F16	10А Система управления двигателем
F17	15А Топливный насос
F18	10А Система питания (топливные форсунки)
F19	10А Гидро электронный блок ABS
F20	Резерв
R6	Реле системы зажигания
R8	Реле обогреватель стекла двери задка
R16	Реле малых оборотов вентилятора системы охлаждения двигателя I
R17	Реле высоких оборотов вентилятора системы охлаждения двигателя II

Блок — Б

Таким же образом можно открыть второй блок.

Фотография

Назначение

F1	20А Турбина охладителя воздуха (турбодизель)
F2	10А Блок переключателя режимов работы трансмиссии (автомобили с полным приводом)
F3	10А Генератор
F4	10А Звуковой сигнал
FL5	60/30A Электроусилитель рулевого управления, насос омывателя фар, система ABS
F6	40А Система ABS, система курсовой устойчивости
F7	30А Электрообогреватель салона (для автомобиля с дизельным двигателем)
F8	30А Электрообогреватель салона
F9	30А Электрообогреватель салона
F10	Резерв
FL11	50/30/40A Вентилятор системы охлаждения двигателя, зажигание
F12	40A Блок управления электрооборудованием салона
R3	Реле звукового сигнала
R4	Реле вентилятора системы охлаждения двигателя
R5	Реле насоса омывателя фар

Ремонт предохранителя F17

Ремонтировать автомобильные вставки запрещено. Возможна замена сгоревших перемычек на новые калиброванные перемычки.

Перед работами нужно выполнить мероприятия, обеспечивающие собственную безопасность:

1. Остановить машину на ровной площадке.
2. Заблокировать колеса.
3. Вытащить ключ из замка зажигания.
4. Отсоединить клеммы от АКБ.

На Ниссане Кашкае предохранитель F17 моторном отсеке отвечает за бензонасос.

Такая же ячейка в салоне предназначена для защиты таких приборов:

• стоп-сигналов;
• лампы в бардачке;
• подсветки приборной доски;
• кондиционера;
• БУ ЕСП;
• интеллектуальной ключевой системы и др.

В таком случае поиск неисправности связан с проверкой большого количества устройств. Поэтому для ремонта лучше обратиться к автоэлектрику.

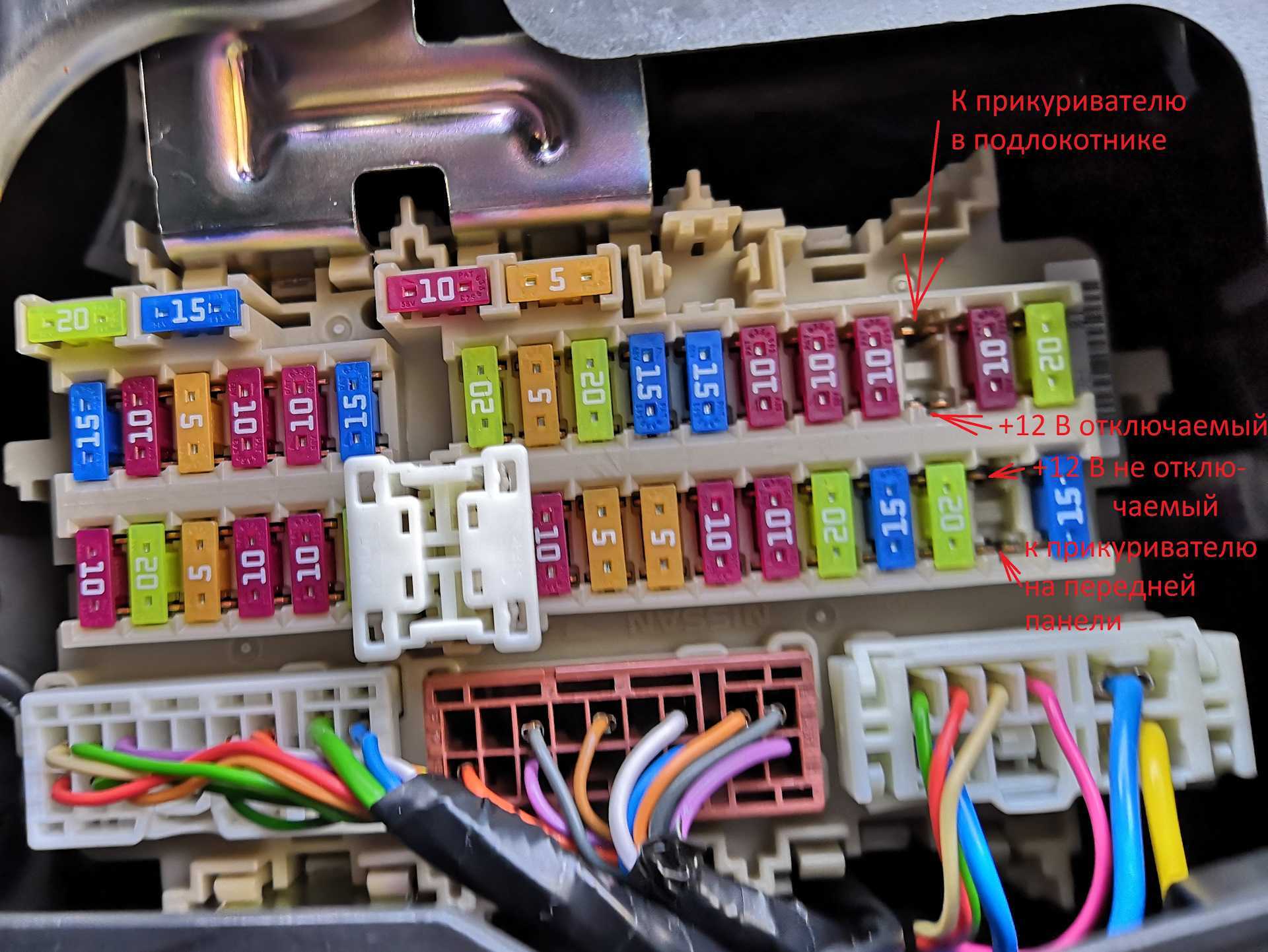

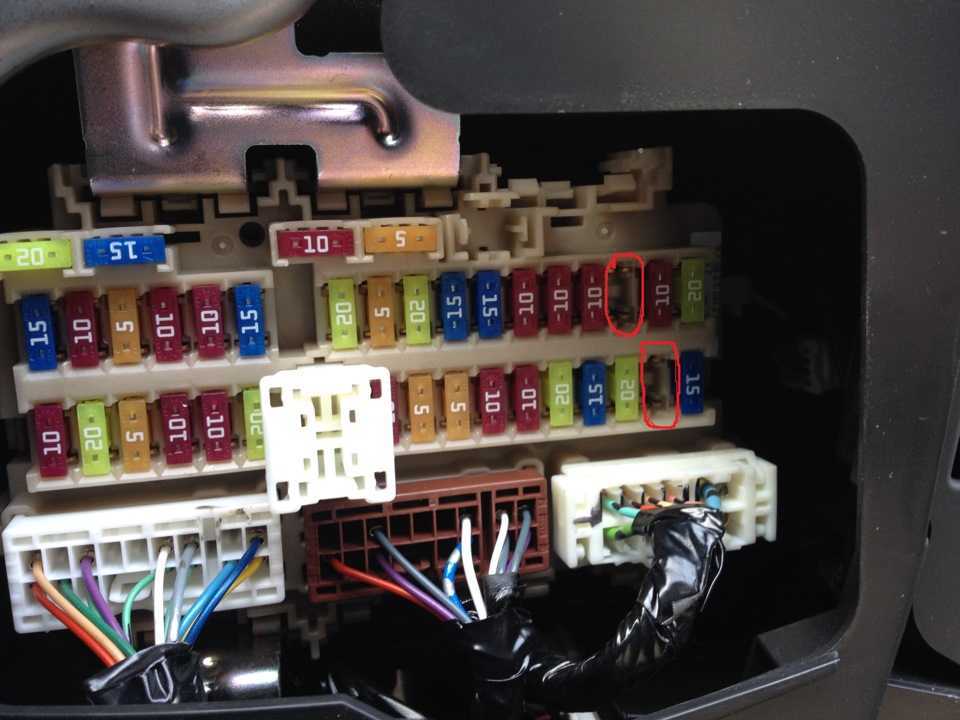

Блок предохранителей салона Nissan Qashqai (2013-2017) №1

Панель предохранителей находится за крышкой с левой стороны панели приборов. Съемник предохранителей (1) хранится в блоке предохранителей.

Задняя сторона:

№	(А)	Назначение
1	15	Комбинированный переключатель, блок управления насосом, электромагнитный клапан включения омывателя
2	10	Блок датчиков диагностики подушек безопасности
3	5	Комбинированный счетчик
4	10	Блок управления гидролокатором, реле PTC 1, реле PTC 2, реле PTC 3, блок передней камеры, освещение, аудиосистема, реле подогревателя топлива, разъем канала передачи данных, выключатель стоп-сигнала, датчик расстояния, внутреннее зеркало с автоматическим затемнением, блок управления EPS, Комбинированный переключатель (спиральный кабель), блок управления шасси, внутреннее зеркало с автоматическим затемнением, блок управления 4WD, блок управления электрическим стояночным тормозом, блок управления монитором кругового обзора, датчик угла поворота рулевого колеса, блок управления Navi
5	10	Преобразователь постоянного тока в постоянный
6	15	Переключатель обогрева переднего сиденья
7	20	Двигатель вентилятора, усилитель кондиционера, реле управления байпасом перезапуска двигателя
8	5	Левый стоп-сигнал, левый задний фонарь, освещение номерного знака, освещение перчаточного ящика, переключатель направления фары, аудиосистема, блок управления Navi
9	—	—
10	15	Обогрев заднего стекла
11	15	Обогрев заднего стекла
12	10	Обогрев зеркала двери
13	10	ABS
14	10	Управление кондиционером, усилитель кондиционера, двигатель солнцезащитного козырька в сборе, переключатель положения педали тормоза, переключатель стоп-сигнала, переключатель дистанционного управления дверным зеркалом
15	15	1,2 л HR с вариатором, 1,6 л MR16DDT, R9M (Euro3): реле освещения салона
20	кроме ↑: Реле освещения салона
16	—	—
17	20	Двигатель вентилятора, силовой транзистор, усилитель кондиционера
18	—	—
19	20	Аудиосистема, блок управления Navi, блок управления монитором кругового обзора
20	5	BCM (модуль управления кузовным оборудованием), блок управления сиреной, переключатель отмены датчика, комбинированный переключатель
21	10	Комбинированный счетчик
22	10	Реле освещения салона
23	—	—
24	10	Выключатель стоп-сигналов, BCM (блок управления кузовным оборудованием)
25	5	Блок управления 4WD, антенный усилитель NATS
26	5	Переключатель блокировки сцепления
27	10	BCM (модуль управления кузовным оборудованием), комбинированный переключатель
28	10	Выключатель электрического стояночного тормоза, разъем канала передачи данных, блок управления 4WD, освещение, реле стеклоподъемников, реле открывания дверных зеркал, реле закрывания дверных зеркал
29	20	1,2 л HR с вариатором, 1,6 л MR16DDT, R9M (Euro3): BCM (модуль управления кузовным оборудованием)
15	кроме ↑: BCM (модуль управления кузовным оборудованием)
30	15	BCM (модуль управления кузовом)
31	20	1,2 л HR с вариатором, 1,6 л MR16DDT, R9M (Euro3): BCM (модуль управления кузовным оборудованием)
15	кроме ↑: BCM (модуль управления кузовным оборудованием)
32	15	1,2 л HR с вариатором, 1,6 л MR16DDT, R9M (Euro3): розетка
20	кроме ↑: Розетка
33	15	1,2 л HR с вариатором, 1,6 л MR16DDT, R9M (Euro3): f
10	кроме ↑: д
Реле
R1	Зажигание
R2	Обогрев заднего стекла
R3	Аксессуар
R4	Передний вентилятор

Блок предохранителей приборной панели №2

Панель предохранителей находится за крышкой с правой стороны панели приборов.

№	(А)	Назначение
71	10	Датчик угла поворота рулевого колеса
72	10	Комбинированный счетчик
73	10	Аудиосистема, блок управления Navi, блок управления монитором кругового обзора
74	10	Модуль управления коробкой передач (TCM), первичный датчик скорости, переключатель диапазона коробки передач, датчик входной скорости, датчик выходной скорости, вторичный датчик скорости
75	—	—
76	10	Управление кондиционером, усилитель кондиционера
77	10	ABS
78	—	—
79	10	Реле электрического масляного насоса
80	20	Аудиосистема, блок управления Navi, блок управления монитором кругового обзора
81	10	Модуль управления коробкой передач (TCM)
Реле
R1	Аксессуар
R2	Зажигание
R3	—

Дополнительный держатель предохранителя

№	(А)	Назначение
82	10	Реле электрического масляного насоса
83	10	Модуль управления коробкой передач (TCM)
84	—	—
85	—	—

Как самостоятельно заменить предохранители на автомобиле Ниссан Кашкай?

Любой современный и не очень автомобиль оборудован блоком предохранителей, который отвечает за функционирование всех электрических устройств. В старых авто такой блок предохранителей только один, новые машины оборудуются несколькими устройствами. Сейчас вы узнаете, где находится блок предохранителей Ниссан Кашкай, за что отвечают компоненты и как их поменять в случае необходимости.

Практически все электрически цепи питания машины защищаются предохранителями, которые находятся в специальном блоке. Все потребляемое оборудования, такое как магнитола, бензонасос, лампочки в салоне, стоп-сигналы и прочие подключается к монтажному блоку предохранителей (далее — БП).

Что касается второго и третьего БП, то их можно найти в моторном отсеке. Если вы откроете капот, то сможете увидеть оба механизма со стороны левой фары, напротив водительского сиденья. Они находится за аккумуляторной батареей в районе патрубка воздухозаборника.

Схема

На обратной стороне облицовочной крышки БП производитель специально указал схему расположения элементов. Кроме того, на ней вы сможете увидеть и таблицу предназначения деталей. Каждая из них выполняет особую функцию. Что же, рассмотрим схему компонентов ниже.

БП в салоне

БП транспортного средства Ниссан Кашкай, расположенный в левой части торпеды Примерно так выглядят детали устройства. Более подробное их описание представлено далее.

Описание элементов узла в салоне

Переднее устройство, которое расположено под капотом

Таблица описания переднего устройства в моторном отсеке

Задний БП под капотом

Задний БП моторного отсека

Таблица 1. За что отвечают элементы прибора сзади

Таблица 2. За что отвечают компоненты заднего прибора

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

1. Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
2. При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
3. Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Для доступа к звеньям прибора используйте щипчики При помощи пинцета извлеките выгоревшую составляющую Замените звено на новое и установите его на место

Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

Видео «Замена компонента прикуривателя»

Вы можете увидеть, как своими руками поменять элемент прикуривателя на примере модели Примьера.

Была ли эта статья полезна? Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Как снять прикуриватель

В некоторых ситуациях замена предохранителя не решает вопрос с работоспособностью прикуривателя в транспортном средстве. Причиной может стать неисправная проводка, перегорание термопружины в самом устройстве или же окисление кабелей. Для устранения любой из этих неисправностей необходимо выполнить демонтаж устройства.

Сделать это можно в несколько шагов:

1. Отсоединить минусовую клемму от аккумулятора. Это поможет избежать коротких замыканий и разрывов в электросети. Дополнительно можно вытянуть предохранитель прикуривателя.
2. Снять крышку переключателя передач.
3. Отодвинуть назад панель над карманом в центральной консоли.
4. Вынуть подстаканник и сам карман.
5. Снять стопорные планки с помощью отвертки.
6. Отщелкнуть колбу прикуривателя.
7. С помощью прямой отвертки поддеть и вытянуть гнездо розетки.

Данная инструкция подходит для Ниссан Х Трейл Т31, Теана, Тиида, а также Ниссан Сентра (Санни, Альмера).

Ремонт своими руками

Ремонт и замену прибора можно выполнить самостоятельно, без привлечения мастера. В первую очередь проверяют работоспособность предохранителя. Для этого нужно вытянуть соответствующий элемент из монтажного блока, осмотреть его на наличие повреждения и дополнительно проверить мультитестером. Замена детали производится специальным пинцетом.

Вторым шагом необходимо проверить контакты, соединяющие устройство с электросетью. Нужно осмотреть их и исключить наличие разрывов, заломов и затертых участков. После этого все участки цепи нужно прозвонить мультиметром. Для ремонта поврежденных участков используют паяльник, изоленту, олово и канифоль.

Еще одной распространенной проблемой является перегорание термопружины. Это случается, когда прикуриватель используют в качестве розетки для других автомобильных устройств, которые обладают большей мощностью. Ремонт в такой ситуации выполнить невозможно, нужно заменить прибор новым.

Предохранители и реле в салоне

Во внутреннем пространстве производитель расположил 2 основных монтажных блока вставок. Первый (основной) находится слева за специальной облицовочной крышкой. Здесь располагаются наиболее востребованные предохранители бортовых электроцепей. Вторая часть (вспомогательная) монтируется опционально и представляет монтажную панель дополнительных вставок, имеющихся преимущественно на самых полных комплектациях машины.

Левый блок (главный)

Устанавливаются предохранители, ответственные за малонагруженные цепи. Плавкие вставки монтируются номиналом не выше 20А.

№	Расшифровка
1	Привод стеклоомывателя.
2	Подача питания на пиропатроны подушек безопасности.
3	Предохранители комбинации приборов. Если после запуска щиток не отвечает — проверьте именно эту вставку.
4	Система зажигания и подача напряжения на блок комфорта. Запитывается дополнительное оборудование и вторичные системы.
5	Преобразователь DC_DC.
6	Питание силовых реле подогревателя сидений.
7	Реле перезапуска силовой установки и питание вентилятора кондиционера.
8	Задняя левая часть габаритов, стоп сигнал, подсветка номера, бардачка, корректор фар, магнитола и навигационная система.
9	Запасной предохранитель, в большинстве комплектаций не используется.
10/11	Подогрев заднего стекла.
12	Подогреватели зеркал заднего вида.
13	Питание головного блока системы АБС.
14	Выключатель стопов, педали тормоза, модуль управления зеркалами и кондиционером. При его отсутствии отвечает за модуль отопителя.
15	Предохранитель прикуривателя, лампы подсветки салона.
16	Свободен.
17	Привод отопителя, предохранитель кондиционера.
18	Свободен.
19	Акустическая система и камера кругового обзора автомобиля.
20	Питание модуля кузовной электроники и вспомогательного оборудования.
21	Освещение и некоторые части блоков приборной доски.
22	Головное реле иллюминации внутреннего пространства салона.
23	Резерв.
24	Выключатель стопов – контактный размыкатель. Также отвечает за модуль кузовной электроники.
25	Блок активации системы полного привода, если такой установлен. Усилитель антенны штатной противоугонки.
26	Подача напряжения на выключатель блокировки сцепления для АКПП.
27	Модуль ВСМ и многофункциональный переключатель.
28	Электрический ручник, питание CAN шины, частично подсветка приборки и кнопок, блок комфорта.
29	Модуль ВСМ для комплектации Евро-3
30	Предохранитель головного блока центрального замка.
31	Дворники, либо приводы ЦЗ.
32	В зависимости от комплектации: предохранитель розетки задней части и прикуривателя.
33	Питание аварийки и поворотников. Если одна сторона не работает, нужно смотреть реле.

На задней части блока присутствует 4 выключателя. Для доступа к ним, панель снимается при помощи крестовой отвертки или разжатия клипс (зависит от сборки). Здесь расположение элементов такое.

1. Модуль системы зажигания.
2. Привод включения головного вентилятора охлаждения мотора.
3. Устанавливается опционально, отвечает за задние противотуманки.
4. Вспомогательный элемент электроцепи. Часто сюда подключается маломощное бортовое оборудование.

Правый блок (вспомогательный)

Здесь нумерация элементов начинается не с начала. Данный блок монтируется только на версиях с максимальной комплектацией или в сборках под заказ.

№	Расшифровка
71	Предохранитель подает напряжение на элементы ЭУР, отвечает за работу ДПРК.
72	Вспомогательная часть подсветки и приборов на торпедо.
73/80	Дублирующий предохранитель для питания динамиков акустической системы, навигационного прибора и внешних камер.
74	Модуль управления автоматической коробкой передач.
75	Резерв.
76	Предохранитель питания клавиш кондиционера и электромуфты компрессора.
77	Датчики АБС.
78	Запасной
79	Питание реле системы смазки картера.
81	Модуль управления АКПП.
R1	Вспомогательное реле.
R2	Питание зажигания, конкретно работа стартера.

Назначение предохранителей и реле Nissan Primera P(выпуск с 2002 по 2007 гг.)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Номерапредохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве Замена предохранителей, плавких вставок и реле в монтажных блоках Вам потребуется отвертка с плоским лезвием.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля:	Расположение реле на обратной стороне монтажного блока, находящегося в салоне автомобиля:
1 — реле обогрева заднего стекла (стекла двери эадка); 2 — реле электродвигателя привода дроссельной заслонки; 3 — реле проти-вотуманных фонарей; 4 — реле стеклоподъёмников; 5, 6 — реле-прерыватели	1 — реле зажигания; 2 — реле дополнительного оборудования; 3 — реле воздухонагнетателя системы вентиляции, отопления и кондиционирования

2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор…

3. …и снимите крышку монтажного блока.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.

5. Для замены предохранителя зацепите его пинцетом…

6. …и выньте из контактного разъема.

7. Перегоревший предохранитель замените новым, соответствующего номинала.

8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону…

10. … и выньте из разъема монтажного блока.

11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.

Расположение реле в монтажном блоке подкапотного пространства:

1 — реле противотуманных фар; 2, 4, 6, 10 — реле вентиляторов радиаторов; 3 — реле дополнительного оборудования; 5 — реле электромагнитной муфты компрессора кондиционера; 7 — реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 — реле включения ближнего света фар в дневное время; 9 — реле звукового сигала

12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор…

13. …и снимите крышку монтажного блока.

14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора…

15. …потяните реле вверх, покачивая его из стороны в сторону…

16. …и извлеките из контактного разъема монтажного блока.

17. Установите новое реле в разъем до защелкивания фиксаторов.

18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле…

19. …и снимите реле с контактного разъема монтажного блока.

20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.

21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы…

22. …и извлеките реле из контактного разъема монтажного блока.

23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.

Где расположены предохранители на Ниссане Кашкае

Первое появление компактного кроссовера Nissan Qashqai состоялось в 2006 г. на Парижском автосалоне. Производство автомобилей с заводским индексом J10 началось на английском заводе в Сандерленде.

Через год появилась 7-местная версия. В России продавались машины с бензиновым двигателем объемом 1,6 и 2 л, в других странах предлагались дизели турбо.

В 2009 г. состоялся рестайлинг. Изменились оптика, бамперы, отделка салона, улучшилась работа подвески. В продажу обновленные модификации поступили в 2010 г.

С 2014 г. Nissan Qashqai 2-го поколения собирался на заводе под Санкт-Петербургом. Это были модификации, адаптированные под местные условия эксплуатации.

Релейные переключатели и предохранители на Ниссане Кашкае установлены в монтажных боксах на печатных платах. Найти их можно в нескольких точках кузова.

В моторном отсеке

Чтобы добраться до модулей с перемычками в моторном отсеке Qashqai J10 и J11, нужно сделать так:

1. Поднять и установить на газовые упоры крышку переднего багажника.
2. Осмотреть пространство между аккумулятором и правым бортом.
3. Демонтировать патрубок воздухозаборника.
4. Найти 2 пластиковых короба.
5. Отжать фиксаторы и снять крышки.

В салоне

В салоне Ниссана Кашкая 1-й генерации поиск вставок состоит из нескольких шагов:

1. Отпереть водительскую дверь.
2. Найти технический лючок на приборной панели под переключателями ближнего и дальнего света.
3. Потянуть на себя лоток и снять его.

На автомобилях 2-й генерации перемычки находятся на платах, установленных на левом и правом торцах щитка приборов.

Расположение блока в салоне.

Под капотом

На клемме АКБ находится блок с силовыми плавкими вставками. На Qashqai J11 под левой фарой можно найти дополнительные модули с реле и предохранителями.

Замена предохранителей

Подготовительный этап:

• Дополнительное освещение, если работы проводите в темное время суток;
• Набор новых модулей защиты, реле – коммутаторов;
• Пластиковый пинцет.

Последовательность действий при замене модулей защиты в салоне:

• Устанавливаем машину в периметр ремонтной зоны, обеспечиваем первоочередные меры безопасности, фиксируем задний ряд колес противооткатными башмаками;
• Открываем водительскую дверь, слева от рулевой колонки находим монтажный блок, открываем крышку;
• С тыльной стороны смотрим схему – расположение модулей, находим по порядковому номеру. Пинцетом извлекаем неисправный модуль, вставляем новый;
• По аналогии заменяем оставшиеся предохранители.

В случае возникновения необходимости замены монтажного блока целиком, то нужно дополнительно выкрутить два винта – фиксатора основы платы. Для этого используем отвертку с крестообразным наконечником.

Замена предохранителей в моторном отсеке:

• Глушим двигатель, выжимаем стояночный тормоз на автомобиле, открываем капот;
• Слева от аккумулятора находим черный пластиковый корпус, отщелкиваем крышку;
• По порядковому номеру, который указан на тыльной стороне, находим предохранитель, реле – коммутатор. Извлекаем его, на штатное место устанавливаем новый.

Аналогичным образом обновляем оставшиеся модули защиты.

Рекомендации по обслуживанию предохранителей Ниссан Кашкай

• Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы;
• Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов;
• После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой;
• Устанавливайте на место неисправного модуля новый с аналогичным показателем силы тока. Не рекомендуется превышать или занижать ампераж. В обоих случаях это приводит к преждевременному выходу из строя предохранителей;
• Приобретайте запчасти, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилеров;
• Целостность предохранителей проверяйте специальным оборудованием — мультиметром.

Где находятся блоки предохранителей и реле Ниссан Кашкай J11

Автомобиль 2 поколения Nissan Qashqai был представлен на автосалоне в Лондоне в сентябре 2013 г. Продажи внедорожника стартовали в феврале 2014 г.

Для приспособленности к российским условиям были внесены следующие изменения:

• перенастроены подвеска и рулевое управление;
• увеличен клиренс;
• улучшена шумоизоляция.

В 2018 г. предприятие выпустило 50 тыс. автомобилей. В 2017 г. Nissan Qashqai J11 пережил рестайлинг. В России обновленные модификации начали выпускать в 2019 г. Такое отставание связано с дальнейшей адаптацией к местным дорогам и климату.

На Ниссан Кашкай J11 предохранители и реле скомпонованы в установочных боксах. Они находятся в нескольких точках салона и моторного отсека.
