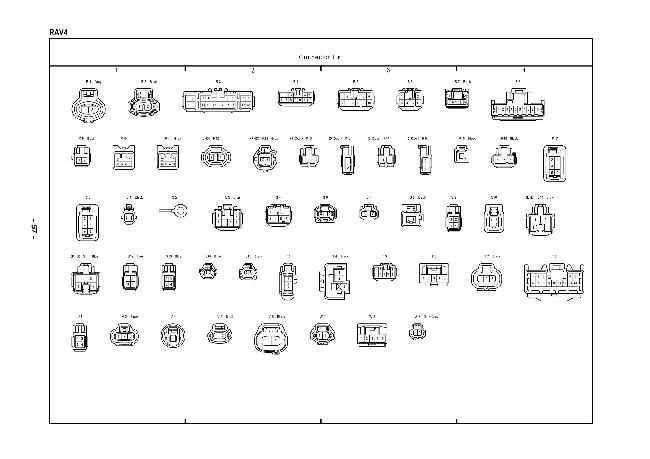

Моторный отсек

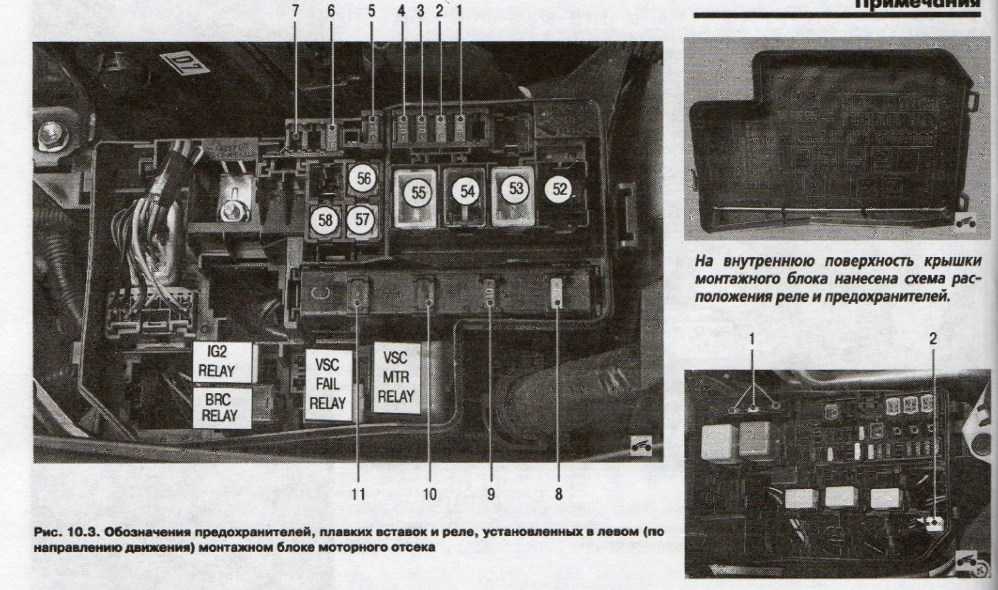

Правая часть подкапотного пространства (по движению авто) содержит монтажный блок, где расположены плавкие перемычки к остальным электроцепям и узлам автомобиля
.
Назначение их следующее:
Показатель силы тока | Название контура, защищаемого контроллерами | Номер разъема на схеме |
20А | Аудиосистема | 1 |
10А | Электроника кузова, беспровод. упр-ние, руль, давление в шинах, часы, багажное отделение (крышка) | 2 |
10А | Свет в салоне, багажнике, подсветка зеркал | 3 |
– | – | 4 |
20А | Подогрев щеток в покое | 5 |
– | – | 6 |
7,5А | Противотуманка | 7 |
30А | Аудиосистема | 8 |
30А | Стартер | 9 |
20А | Элементы с маркировкой «EFI №1», «EFI №2», впрыск топлива | 10 |
– | – | 11 |
15А | Элементы с маркировкой «METER», «IGN», «A/B», впрыск топлива | 12 |
10А | Сочетания узлов | 13 |
7,5А | Стартер, предохранитель с маркировкой «IG2» | 14 |
10А | Кондиционирование, система определения пассажира на переднем сидении, «умная система» входа и старта | 15 |
10А | Блокирование руля | 16 |
30А | Элементы с маркировкой «DOME», «ECU-B №1», «RADIO» | 17 |
10А | Клаксон | 18 |
10А | Устройство импульсного впрыска | 19 |
20А | Расходование воздуха, топливонасос, контроллер кислорода сзади | 20 |
7,5А | Показатель электротока | 21 |
10А | Подогрев зеркал, впрыск топлива | 22 |
10А | Контроллер воздухораспределения, VSV, ACIS VSV | 23 |
10А | Впрыск топлива | 24 |
10А | Освещение дальнее левое, детектор дальнего | 25 |
10А | Освещение дальнее правое | 26 |
– | – | 27 |
10А | Фара ближнего слева | 28 |
10А | Фара ближнего справа | 29 |
30А | Охлаждающая двигатель установка | 30 |
50А | Контроль кондиционирования | 31 |
50А | Дневное освещение, элементы с маркировкой «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI» | 32 |
30А | Отопление дополнительное | 33 |
30А | Отопление дополнительное | 34 |
30А | Обогреватель стекла сзади, элементы с маркировкой «MIR HTR» | 35 |
30А | VSC | 36 |
30А | Охлаждение | 37 |
50А | VSC | 38 |
80А | ЭУР | 39 |
120А | Элементы с маркировкой «ABS №1», «ABS №2», «PTC HTR №1», «PTC HTR №2», «DEICER», «HTR», «RDI FAN», «CDS FAN», «FOG FR», «DEF» | 40 |
5А | Очистители стекол и дождевой контроллер | 41 |
10А | Запасные контроллеры | 42 |
20А | 43 | |
30А | 44 | |
Реле | ||
Система управления мотором (EFI-MAIN №2) | R1 | |
Зажигание (IG2) | R2 | |
Топливонасос (C/OPN) | R3 | |
Переключатели | R4 | |
Световая техника (H-LP) | R5 | |
Упр-ние мотором (EFI-MAIN №1) | R6 | |
Подогрев стекла сзади (DEF) | R7 | |
Контроль дневного света | M1 |
Монтажный блок
Данный агрегат можно обнаружить под приборной панелью автомобиля Тойота РАВ4.

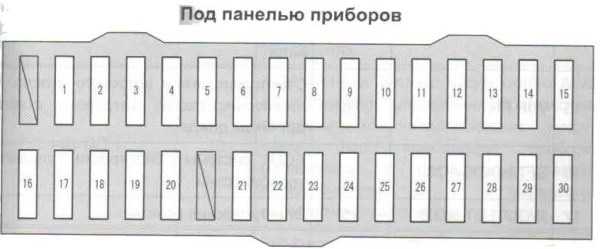

Схема расположения предохранителей в блоке выглядит следующим образом:
Что касается обозначения и назначения, то расшифровка нумерации выглядит так:
Обозначение | Назначение |
---|---|
1 | Работа стоп-сигнала. |
2 | Открытие/закрытие люка. |
5 | Блокировка дверей. |
6 | Работа противотуманных фар. |
15 | Работа стеклоочистителей. |
14 | Включение/выключение фонарей заднего хода. |
20 | Включение/выключение габаритных огней. |
25,26 | Подогрев сидений. |
В таблице представлены только наиболее популярные предохранители. Также в блоке имеются элементы, которые отвечают, например, за работу различных датчиков в системе, прикуривателя. Они же обеспечивают электричеством розетки автомобиля, управляют аудиосистемой, отопителем, и другими функциями или устройствами транспортного средства. Сюда же стоит отнести предохранители, регулирующие работу подушек безопасности, топливного насоса и генератора.
Блок предохранителей Toyota Rav 4 XA30 в салоне
Салонный блок предохранителей Рав 4 находится под рулевой колонкой справа от рычага открывания капота. Он состоит из следующих плавких вставок:
- 1, 10, 25, 28 – не задействован;
- 2 – подогрев кресел (15А);
- 3 – дворники лобового стекла (25А);
- 4 – задний стеклоочиститель (15А);
- 5 – омывающее устройство для стекол (15А);
- 6 – ABS, ESP, ASR, EDS, 4WD, охлаждающий вентилятор радиатора, кондиционер, ЭБУ кузова, люк, салонное зеркало заднего вида с функцией автоматического затемнения, габариты, стоповые огни, ЭУР, отопитель салона, часы, обогрев пространства щеток передних дворников, очистительная система для фар, функция отмены включения сцепления;
- 7 – обогрев заднего стекла, кондиционер;
- 8 – вход для подключения диагностического оборудования (7,5А);
- 9 – ABS, ESP, ASR, EDS, стоповые огни, дополнительная лампа стопа, блокиратор ручки КПП, впрыск топливной смеси – многоточечный, последовательный многоточечный MPI;
- 11 – центральный замок, ЭБУ кузова (25А);
- 12 – предохранитель прикуривателя и ACC (25А);
- 13 – 4WD с электронным распределением нагрузки (7,5А);
- 14 – передние противотуманки (15А);
- 15 – пусковой комплекс (7,5А);
- 16 – передние, задние противотуманки, габариты, подсветка регистрационного номера;
- 17 – часы, мультимедиа, подсветка приборной панели (7,5А);
- 18 – зарядная система, огни заднего хода;
- 19, 20, 21 – стеклоподъёмники передних, задних дверей (20А);
- 22 – люк (25А);
- 23 – прикуриватель (15А);
- 24 – блокиратор ручки КПП, мультимеда, ЭБУ кузова, внешние зеркала с электрическим приводом, часы, розетки (7,5А);
- 26 – подогрев внешних зеркал;
- 27 – розетка (15А);
- 29 – задние противотуманки;
- 30 – габариты, пусковой узел, подушки безопасности, MPI (7,5А);
- 31 – приборная панель (7,5А).
Номинальный ток вставок 6, 7, 9, 16, 18, 26 и 29 элемента составляет 10А.
В составе салонного монтажного блочка, также предусмотрены два релейных, первый состоит из трех электропредохранителей и реле:
- 1 – стеклоподъемники;
- 2 – обогревательная система заднего стекла, MIR HTR;
- 3 – электрический привод кресел;
- R1 – зажигание;
- R2 – климат контроль;
- R3 – поворотники, аварийная сигнализация.
Номинальный ток плавкой ставки всех трех электропредохранителей составляет 30 Ампер.
Второй блочок реле Тойота Рав 4 состоит из следующих элементов:
- R1, R2 – стартер;
- R3, R4 – противотуманки спереди, сзади;
- R5 – дополнительное реле;
- R6 – розетка.
Блоки в салоне
Расположение

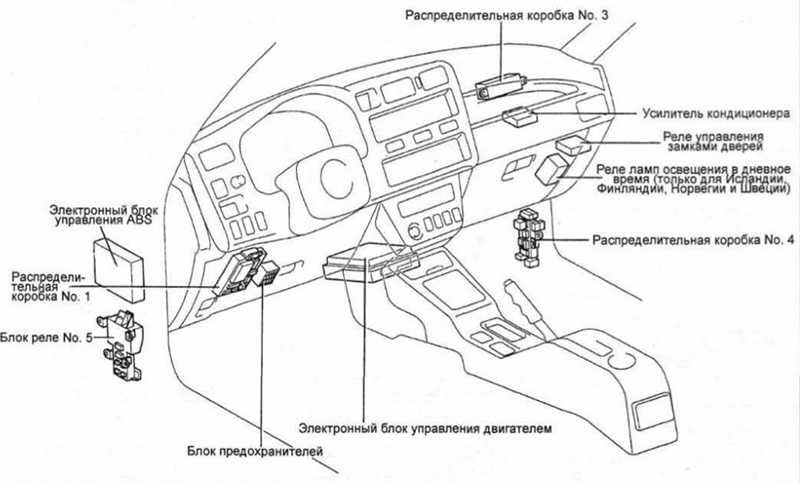

Общая схема расположения электронных блоков управления
Левый руль
Правый руль
Описание
- LHD: Реле освещения салона (DOME CUT)
- Блок управления корректором фар
- Блок предохранителей / Блок управления электрооборудованием кузова
- Актуатор блокировки руля
- Блок управления усилителем рулевого управления
- Блок реле
- Блок управления навигацией
- Блок управления полным приводом
- Блок управления парктроником (Clearance Warning)
- Блок управления системами помощи водителю
- Блок сетевого шлюза
- Реле стеклоочистителя
- Блок управления системой старт-стоп
- Блок управления селектора коробки передач
- Блок управления подушками безопасности
- Распределительный коннектор
- Усилитель кондиционера
- Распределительный коннектор
- RHD: Реле двойной блокировки дверей
Блок предохранителей
Расположен под панелью приборов. На схеме данный блок обозначен под цифрой 3.

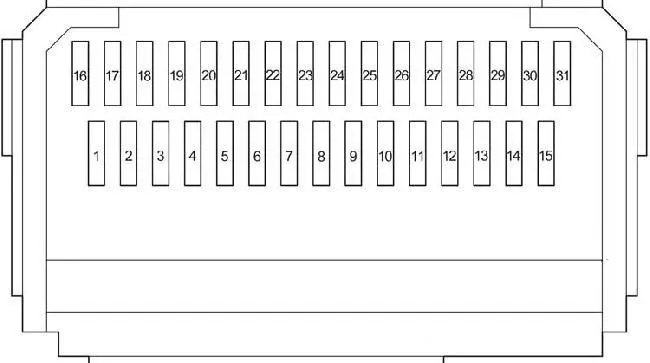

Схема
Назначение
1 | — |
2 | 7,5A STOP — Лампы стоп-сигнала |
3 | 10A S/ROOF — Люк |
4 | 5A AM1 — Предохранители: «IG1 NO.1», «IG1 NO.2», «IG1 NO.3», «ACC» |
5 | 7,5A OBD — Диагностический разъем |
6 | 20A D/L NO.2 — До Октября 2015: Центральный замок, блок управления электро оборудованием кузова |
7 | 7,5A FOG RR — Задний противотуманный свет |
8 | 10A D/L BACK — Центральный замок (дверь багажного отсека) |
9 | 15A P/OUTLET NO.1 — Розетка (прикуриватель) |
10 | 20A DOOR D — Стеклоподъемник с водительской стороны |
11 | 20A DOOR R/R — Задний правый стеклоподъемник |
12 | 20A DOOR R/L — Задний левый стеклоподъемник |
13 | 15A WIP RR — Задний стеклоочиститель |
14 | 15A WSH — Передний омыватель стекла, задний омыватель стекла |
15 | 7,5A GAUGE — Лампы заднего хода, внутреннее зеркало с автоматическим затемнением, система контроля слепых зон (Blind Spot Monitor) |
16 | 25A WIP FR — Стеклоочиститель |
17 | 5A SFT LOCK-ACC — Блокировка селектора коробки передач |
18 | 15A P/OUTLET NO.2 — Розетка |
19 | 7,5A ACC — Розетки, аудио система, зеркала с электроприводом, блок управления электро оборудованием кузова, часы, датчик тока |
20 | 7,5A PANEL — Выключатель VSC OFF, комбинация приборов, выключатель BSM, выключатель полного привода, выключатель обогрева зоны покоя щеток, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, системы помощи при парковке, выключатели подогрева сидений, розетки, выключатель привода двери багажника, блок управления кондиционером, выключатель обогрева заднего стекла, аудио система, кнопки на руле, подсветка подстаканников |
21 | 10A TAIL — Габаритный свет, освещение номерного знака, противотуманный свет |
22 | 20A D/L NO.2 — С Октября 2015: Центральный замок, блок управления электро оборудованием кузова |
23 | 5A EPS-IG — Усилитель рулевого управления |
24 | 10A ECU-IG NO.1 — Полный привод (Dynamic Torque Control), датчик положения руля, комбинация приборов, селектор коробки передач |
25 | 5A ECU-IG NO.2 — Блок управления электро оборудованием кузова, система беспроводного управления, блокировка селектора коробки передач, интеллектуальная система входа и запуска, люк, аудио система, привод двери багажника, система контроля давления в шинах, система контроля слепых зон (Blind Spot Monitor), система контроля полос движения (LDA) |
26 | 7,5A HTR-IG — Кондиционер, обогрев заднего стекла |
27 | 10A S-HTR LH — Подогрев левого сиденья |
28 | 10A S-HTR RH — Подогрев правого сиденья |
29 | 7,5A IGN — Топливный насос, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, лампы стоп-сигнала, блокировка руля |
30 | 7,5A A/B — Подушки безопасности, система классификации переднего пассажира |
31 | 5A METER — Комбинация приборов |
32 | 7,5A ECU-IG NO.3 — Генератор, ABS/VSC, обогрев зоны покоя щеток, лампы стоп-сигнала, предохранители: «FAN NO.1», «FAN NO.2», «FAN NO.3», «HTR», «PTC», «DEF», «DEICER» |
С другой стороны блока крепятся дополнительные предохранители.
Схема
Обозначение
- 30A P/SEAT F/L — Электропривод левого сиденья
- 30A PBD — Электропривод двери багажника
- 30A P/SEAT F/R — Электропривод правого сиденья
- 30A P/W-MAIN — Передние стекло подъемники, блок управления стекло подъемниками
Блок реле

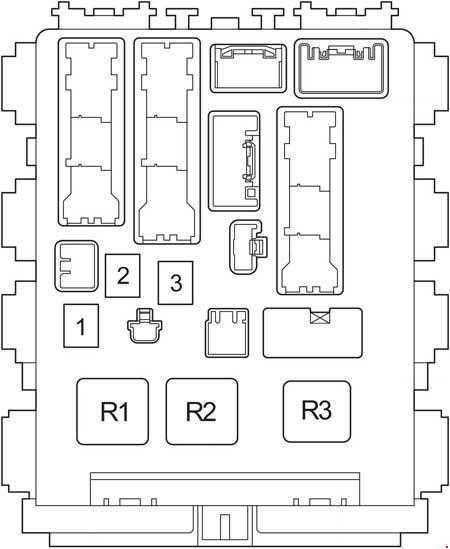

Схема
Расшифровка
R1 | LHD: Противоугонная система (S-HORN)RHD: Освещение салона (DOME CUT) |
R2 | Задний противотуманный свет (FOG RR) |
Дополнительные элементы
Схема
Описание
- Блок управления люком
- Ресивер центрального замка и системы контроля давления в шинах Блок управления системой контроля давления в шинах
- Ресивер центрального замка
- Трансивер телефона
- Блок управления системой помощи при парковке
- Правый датчик системы контроля слепых зон
- Блок управления дверями
- Левый датчик системы контроля слепых зон
- Блок управления топливным насосом
- Распределительный коннектор
- Аудио усилитель
Виды автомобильных предохранителей
Каждый отдельный предохранитель Тойота Рав 4 4 поколения предназначен для защиты от токов перегрузки и коротких замыканий определенного перечня электрооборудования. Они компонуются в монтажный блок, который обеспечивает функционирование всех электрических схем автомобиля.
Каждый защитный элемент имеет свой номинал тока, которому соответствует и определенный цвет. Конструктивно предохранители могут отличаться. Далее представлены наиболее распространенные виды:
Штекерный – между двух открытых контактов установлена плавкая вставка, которая защищена пластиковым кожухом. При превышении значения номинального тока происходит перегорание плавкой вставки;
Термобиметаллические – вместо плавкой вставки используются чувствительные пластины с посеребренной контактной частью. В момент превышения установленного значения тока осуществляется размыкание пластин, которые смыкаются после остывания.
Термобиметаллический
Некоторые автолюбители используют вместо заводских защитных элементов, так называемые жучки. Жучок представляет собой кусок провода, которым замыкается электрическая цепь. Использование таких методов может привести к повреждению всей электропроводки, что может сопровождаться воспламенением автомобиля.
Блоки в салоне
Расположение
Общая схема расположения электронных блоков управления в салоне
Левый руль
Правый руль
Описание
- Блок предохранителей / главный ЭБУ кузова
- Реле заднего противотуманного света
- Реле выключения света купола
- ЭБУ гидроусилителя рулевого управления
- Реле стеклоочистителя
- Соединительный разъем (CAN)
- ЭБУ сетевого шлюза
- ЭБУ ремня безопасности
- ЭБУ системы поддержки вождения
- LHD: Контроллер динамика приближающегося транспортного средства
- Блок предохранителей
- ЭБУ коррекции фар
- ЭБУ системы помощи при парковке
- ЭБУ управления коробкой передач
- ЭБУ управления питанием
- LHD: Модуль расширения
- Распределительный блок высоковольтной аккумуляторной батареи
- Стерео компонентный усилитель
- Датчик напряжения аккумуляторной батареи
- ЭБУ подушки безопасности
- Усилитель кондиционера
- ЭБУ управления стоп-сигналом
- RHD: Реле управления двойным замком двери
- RHD: реле звукового сигнала безопасности
Блок предохранителей
Он находится под самой панелью приборов с левой стороны. Для доступа надо убрать защитную крышку.
Левый руль
Правый руль
Фото пример исполнения
Пример схемы с крышки блока
Схема
Обозначение
1 | CIG 15 А — Розетка (прикуриватель) |
2 | ECU-ACC 10 А — Мультиплексная система передачи данных, наружные зеркала заднего вида, система поддержки водителя, аудиосистема, навигационная система |
3 | PWR OUTLET 15 А — Розетка |
4 | – |
5 | SEAT HTR FR 10 А — Обогреватель сиденья |
6 | – |
7 | SEAT HTR FL 10 А — Обогреватель сиденья |
8 | DOOR NO.1 25 А — Система блокировки замков дверей |
9 | – |
10 | PSB 30 А — Ремень безопасности с предаварийной системой |
11 | PWR SEAT FR 30 А — Электропривод сидений, поясничная поддержка |
12 | DBL LOCK 25 А — RHD: Система двойной блокировки |
13 | FR FOG 15 А — До Декабря 2011: Противотуманные фары |
FR FOG 7.5 А — С Декабря 2011: Противотуманные фары | |
14 | PWR SEAT FL 30 А — Электропривод сидений, поясничная поддержка |
15 | OBD 7.5 А — Диагностический разъем |
16 | |
17 | RR FOG 7.5 А — Задний противотуманный фонарь |
18 | – |
19 | STOP 10 А — Стоп-сигналы, верхний стоп-сигнал, тормозная система, электрические стеклоподъемники, система поддержки водителя, сигнал аварийной остановки |
20 | |
21 | P FR DOOR 25 А — Стеклоподъемник |
22 | D FR DOOR 25 А — Стеклоподъемник |
23 | |
24 | DOOR RR 25 А — Стеклоподъемник |
25 | DOOR RL 25 А — Стеклоподъемник |
26 | S/ROOF 30 А — Люк |
27 | ECU-IG NO.1 10 А — Электрические вентиляторы охлаждения, мультиплексная система передачи данных |
28 | ECU-IG NO.2 10 А — Система поддержки водителя, ремень безопасности с предаварийной системой, внутреннее зеркало заднего вида, датчик скорости рысканья и перегрузки, тормозная система, электрический усилитель рулевого управления, навигационная система, электропривод люка в крыше, преднатяжители ремней безопасности, аудиосистема, аварийная сигнализация, указатели поворота, очистители ветрового стекла, очиститель фар |
29 | |
30 | GAUGE 10 А — Система регулировки высоты света фар, индикатор напоминания о ремне безопасности переднего пассажира, приборы и указатели |
31 | A/C 10 A — Система кондиционирования воздуха, система вентиляции с питанием от солнечных батарей, система кондиционирования воздуха с дистанционным управлением |
32 | WASHER 15 A — Омыватель стекла |
33 | RR WIP 20 A — Стеклоочиститель и омыватель заднего стекла |
34 | WIP 30 A — Стеклоочиститель |
35 | |
36 | MET 7.5 A — Приборы и указатели |
37 | IGN 10 A — Тормозная система, система поддержки водителя, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, датчик присутствия пассажира, электрические стеклоподъемники, интеллектуальная система входа и запуска |
38 | PANEL 10 A — Система кондиционирования воздуха, аварийная сигнализация, подогрев сидений, трансмиссия, переключатель положения “Р”, навигационная система, система вентиляции с питанием от солнечных батарей, система кондиционирования воздуха с дистанционным управлением, интеллектуальная система помощи при парковке, очиститель фар, индикатор напоминания о ремне безопасности переднего пассажира, система регулировки высоты света фар, освещение перчаточного ящика, часы, аудиосистема |
39 | TAIL 10 A — Система регулировки высоты света фар, габаритные огни, задние фонари, освещение номерного знака, задний противотуманный фонарь, противотуманные фары |
Дополнительный блок предохранителей
- 10А WIP NO.4 – Круиз-контроль, динамический радар круиз-контроля, блок управления двигателем
- 10А WIP NO.4 – Круиз-контроль, динамический радар круиз-контроля, блок управления двигателем
Дополнительные элементы
Схема
Назначение
- ЭБУ системы управления сдвижной крышей
- Приемник управления дверью
- Блок плавкой вставки
- Распределительный блок высоковольтной аккумуляторной батареи в сборе
Подбор комплектующих
Для RAV 4 третьего поколения можно приобрести оригинальный блок предохранителей, маркируемый артикулом 8273042010. Купить ею можно, например, на разборках. Для установки на модели, выпускаемые с 2013 года, подойдут комплектующие под каталожным номером 8274142031.
При покупке аналогов нужно учитывать следующие значения:
- Номинальный показатель отключения (должен превышать периодическую составляющую ожидающего тока короткого замыкания).
- Номинальная сила тока устройства.
- Номинальное напряжение предохранителя (не может быть меньше значения номинального напряжения электросети авто).
- Времятоковые характеристики предохранителя должны быть ниже, чем нагрузки на него.
Опирайтесь на цветовую маркировку. Например, для починки прикуривателя требуется синий предохранитель с числом «15», обозначающем силу тока в амперах. Предохранитель, отвечающий за обогрев ветрового стекла – желтый, с маркировкой «20». Элемент, защищающий систему обогрева сидений – синий, с маркировкой «15». Соответственно, цвет напрямую зависит от силы тока.
Оттенки могут незначительно различаться, но цветовая маркировка обычно соблюдается всеми производителями.
Приобрести качественные предохранители, которые прослужат не один год, можно практически в любом магазине автозапчастей. Не стоит покупать слишком дешевые комплектующие от неизвестных производителей – никто не дает гарантии, что они будут работать корректно.
Замена предохранителей и реле
Не всегда эксплуатация транспортного средства проходит без каких-либо проблем. И одной из них может стать неисправность предохранителя. В этом случае необходимо, как можно скорее, обнаружить неисправный элемент, а также осуществить его замену. Если этого не сделать вовремя, произойдет замыкание электрической цепи, что приведет к гораздо более серьезным последствиям.
С заменой предохранителя в данном автомобиле может справиться любой автолюбитель. Последовательность действий выглядит следующим образом:
- В первую очередь, необходимо отключить двигатель и отсоединить аккумулятор для того, чтобы прекратить движения тока по цепям.
- Затем требуется снять крышку блока, в котором находится сломанный предохранитель. Внутри агрегата можно увидеть щипцы, предназначенные для дальнейшего демонтажа предохранителя из системы. Если щипцов нет, то можно воспользоваться небольшими плоскогубцами с изоляцией.
- С помощью инструмента нужно вынуть сгоревший предохранитель. Найти его можно по цвету корпуса (он будет темнее остальных), а также по схеме, которая имеется на каждой крышке.
- Испорченный предохранитель необходимо заменить на точно такой же, только новый. Для этого у большинства автовладельцев с собой имеется запас дополнительных предохранителей.
Когда будет осуществлена замена, крышку нужно вернуть на место, к аккумулятору подключить клеммы и завести мотор. Если автомобиль заработает без проблем, значит, неисправным был только предохранитель. Если же нет, то лучше обратиться за помощью профессионалов для определения дополнительной причины поломки.
Таким образом, Toyota RAV4 – автомобиль, оборудованный двумя основными блоками предохранителей и одним дополнительным. Благодаря наличию данных элементов обеспечивается безопасная и бесперебойная работа транспортного средства. А любая поломка предохранителя или реле может быть устранена собственноручно и в довольно-таки короткие сроки.
Расположение блоков Toyota RAV-4 в салоне со схемой
Автомобили оборудованы бортовой сетью постоянного тока напряжением 12 В с выводом отрицательных контактов на кузов. Для защиты цепей от коротких замыканий использованы ножевые вставки номиналом от 7,5 А.
Элементы находятся в панели приборов машины или в моторном отсеке (вместе с реле для силовых линий питания). Место монтажа салонной коробки не зависит от расположения рулевого колеса (в пределах одного поколения).
Блок реле Toyota RAV-4 в салоне.
Блок предохранителей
Основная коробка находится под панелью приборов со стороны левой двери. Дополнительные реле РАВ-4 и блоки управления подушками безопасности и бортовой электроникой разнесены по салону, часть элементов установлена под корпусом центральной консоли.
Информация о назначении элементов и номинале имеется на крышке, приведена в инструкции по эксплуатации или в литературе по ремонту и обслуживанию кроссовера.
Внутри блока расположены вставки для защиты:
- ламп сигналов снижения скорости;
- привода электрического люка в крыше;
- системы зажигания, иммобилайзера и запуска двигателя;
- контроллера обнаружения ключа для бесконтактного отпирания дверей;
- датчиков давления в шинах;
- модуля управления системой ABS с поддержкой дополнительных функций;
- блокиратора лючка горловины топливного бака;
- систем обогрева и управления внешними зеркалами заднего вида;
- динамического радара для адаптивного круиз-контроля;
- диагностического штекера OBD II;
- электрических приводов замков и стеклоподъемников;
- указателей направления поворота;
- противотуманных фар спереди и фонаря сзади;
- блокировки замка и электрического сервопривода крышки багажника;
- системы очистки ветрового и заднего стекол и насосов для подачи моющей жидкости;
- сигнализатора движения задним ходом;
- внутреннего зеркала с автоматическим затемнением и датчиков контроля мертвых зон;
- селектора автоматической коробки передач;
- розеток для коммутации дополнительного оборудования;
- габаритного освещения и подсветки заднего номерного знака;
- контроллера управления электрическим усилителем руля;
- муфты подключения задних колес;
- акустической системы и подогрева сидений;
- муфты компрессора кондиционера и блока управления микроклиматом;
- подушек безопасности и комбинации приборов.
На верхней части салонной коробки на некоторых автомобилях имеются гнезда для предохранителей, рассчитанных на повышенную до 30 А силу тока.
Также сбоку находится основная вставка модуля электрических стеклоподъемников. Наличие многоступенчатой защиты повышает надежность эксплуатации, но затрудняет поиск перегоревшей перемычки.
Блок реле
Внутри приборной панели находятся реле управления:
- освещением салона с поддержкой плавного затухания ламп;
- указателями направления поворота;
- штатной противоугонной системой;
- задним противотуманным сигналом;
- двойной блокировкой дверных замков.
На машинах RAV-4 с дизелем (поставлялись на некоторые рынки сбыта) имеется дополнительное реле для управления свечами накаливания. Добраться до элементов можно через нишу коробки предохранителей. Для упрощения доступа потребуется снять ряд крышек или декоративных элементов с панели приборов.
Схема расположения реле управления.
Дополнительные элементы блоков
В салоне автомобиля устанавливаются модули:
- управления электрическим люком;
- сбора информации от датчиков давления в шинах;
- управления центральным замком;
- подключения мобильного телефона к мультимедийному центру по беспроводному каналу связи;
- управления датчиками парковки, расположенными в бамперах;
- системы контроля слепых зон с выводом светового сигнала на внешние зеркала заднего вида;
- управления электроникой в дверях и топливным насосом;
- усиления звукового сигнала перед подачей на динамики;
- управления бортовой электроникой (необходим для совместной работы всех блоков).
Блоки предохранителей Рав 4 XA30 под капотом
В моторном отсеке Rav 4 смонтировано два блока электропредохранителей. Рассмотри, где расположены, какие электрические цепи они защищают.
Первый блочок плавких вставок (у правого крыла)
Монтажный блок Рав 4 2010 года имеет следующую компоновку:
- 1, 2, 3, 7, 8, 12, 17, 21, 28 – не задействован;
- 4 – кондиционер, электрические подъемники стекол (7,5А);
- 5 – мультимеда и зарядка (7,5А);
- 6 – блокиратор рулевого колеса с без ключевым пуском (20А);
- 9 – мультимедийный комплекс (20А);
- 10 – ЭБУ кузова, ЭУР, программа дистанционного управления и запуска без ключа, приборная панель, часы, навигатор, мультимеда, приборы измерения (10А);
- 11 – подсветка зоны ног, индивидуальных зеркал, замка зажигания, пусковой кнопки силового агрегата, салона, кнопки Engine Start Stop, пространства в багажнике (10А);
- 13, 14 – левый, правый дальний свет (10А);
- 15, 16 – левый, правый ближний свет (10А);
- 18 – розетка на 115 Вольт (15А);
- 19 – фишка для электропроводки прицепа (30А);
- 20 – дополнительный обогревательный узел (25А);
- 22 – обогрев пространства щеток передних дворников (20А);
- 23 – кондиционер (50А);
- 24, 25, 26 – дополнительная отопительная система 840, 300W (50, 30А);
- 27 – HEAD LL, RL, LH, RH (50А);
- 29, 30 – охлаждающий вентилятор радиатора (30А);
- 31 – очистительная система фар (30А).
Также в нем присутствуют реле:
- R1 – рычаг переключения света;
- R2 – ближний свет;
- R3, R4, R10 – ДХО;
- R5, R6, R7 – охлаждающий вентилятор радиатора;
- R8 – не задействован;
- R9 – обогрев пространства щеток передних дворников;
- R11, R12, R13 – дополнительный отопительный узел.
Плавкие вставки во втором корпусе моторного отсека (у левого крыла)
Блок реле и предохранителей Рав 4 2011 года состоит из следующих элементов:
- R1, R3 – ESP;
- R2 – не задействован;
- R4 – зажигание;
- R5 – ABS;
- R6 – компрессорная муфта;
- R7 – бензонасос.
- 1 – система управления клапанами (30А);
- 2 – мультимедийный комплекс (30А);
- 3, 7 – система пуска (30, 7,5А);
- 4 – MPI, функция запуска силового агрегата (15А);
- 5 – световая аварийная сигнализация (10А);
- 6, 9, 10 – MPI (10А);
- 8, 17 – не задействован;
- 11 – MPI (7,5А);
- 12 – устройство для обогрева мотора перед запуском (80А);
- 13 – ЭУР (60А);
- 14 – DOME, RAD NO.1, ECU−B и B2 (80А);
- 15 – ABS 1, 2, TOWING, CDS, RDI, HTR (120А);
- 16 – A/F, EFl MAIN, EDU, HORN (50А);
- 18, 19 – ABS, ESP, ASR, EDS (30, 50А);
- 20 – EFI NO.1, 2, 3, MPI (20А);
- 21 – Horn (10А);
- 22, 23 – MPI (25, 20А).
10. Замена предохранителей
Если не работают фары головного освещения или другое электрооборудование, проверьте плавкие предохранители. Если какой-либо предохранитель перегорел, его следует заменить.
Тип А
Тип В
Тип С
Расположение плавких предохранителей
Замена предохранителей
Выключите кнопку запуска двигателя (автомобили без интеллектуальной системы доступа без ключа) или переключатель «ENGINE START STOP» (автомобили с интеллектуальной системой доступа без ключа) и все ненужные устройства. Выньте сомнительный предохранитель и проверьте его.
Определение поврежденного предохранителя может быть затруднительным. На крышке блока предохранителей указаны названия цепей для каждого предохранителя.
Предохранители типа А можно извлечь при помощи инструмента. Расположение инструментов для извлечения предохранителей указано на рисунке.
Если вы не уверены, какой предохранитель сгорел, попробуйте заменить наиболее вероятный на заведомо исправный.
Если предохранитель сгорел, вставьте в гнездо новый предохранитель.
Устанавливайте предохранитель, номинал тока которого соответствует данным, указанным на крышке блока предохранителей.
Если у вас нет нужного запасного предохранителя, в экстренных случаях вы можете установить предохранитель «RAD N0 1» или «CIG». Это не повлияет на нормальную работу автомобиля при условии, что номинал тока соответствует параметрам сгоревшего предохранителя.
Если у вас нет возможности установить предохранитель с таким же номиналом тока, используйте предохранитель с более низким, но как можно более близким по значению номиналом тока. Если номинальный ток предохранителя ниже указанного на крышке блока предохранителей, предохранитель может перегореть снова, но это не означает неисправности в работе автомобиля. Как можно скорее установите предохранитель с нужными параметрами, а его заменитель верните на место.
Приобретите комплект запасных предохранителей и храните его в автомобиле для экстренных случаев.
Если новый предохранитель сгорел сразу после установки, это означает, что имеется неисправность в электрической системе. Как можно скорее проверьте автомобиль у дилера Toyota.
Следует инициализировать интеллектуальную систему доступа без ключа, электрические стеклоподъемники и люк на крыше, поскольку замена плавких предохранителей может вызвать сбои в их работе.
Внимание:
Никогда не используйте предохранители с более высоким номиналом тока или посторонние предметы вместо предохранителей. Это может привести к серьезной поломке и даже к пожару.
Подбор комплектующих
Для RAV 4 третьего поколения можно приобрести оригинальный блок предохранителей, маркируемый артикулом 8273042010. Купить ею можно, например, на разборках. Для установки на модели, выпускаемые с 2013 года, подойдут комплектующие под каталожным номером 8274142031.
При покупке аналогов нужно учитывать следующие значения:
- Номинальный показатель отключения (должен превышать периодическую составляющую ожидающего тока короткого замыкания).
- Номинальная сила тока устройства.
- Номинальное напряжение предохранителя (не может быть меньше значения номинального напряжения электросети авто).
- Времятоковые характеристики предохранителя должны быть ниже, чем нагрузки на него.
Опирайтесь на цветовую маркировку. Например, для починки прикуривателя требуется синий предохранитель с числом «15», обозначающем силу тока в амперах. Предохранитель, отвечающий за обогрев ветрового стекла – желтый, с маркировкой «20». Элемент, защищающий систему обогрева сидений – синий, с маркировкой «15». Соответственно, цвет напрямую зависит от силы тока.
Оттенки могут незначительно различаться, но цветовая маркировка обычно соблюдается всеми производителями.
Приобрести качественные предохранители, которые прослужат не один год, можно практически в любом магазине автозапчастей. Не стоит покупать слишком дешевые комплектующие от неизвестных производителей – никто не дает гарантии, что они будут работать корректно.
