Предохранители и блоки реле для mazda 3 (bk) (2003-2008) со схемами и описанием

Блок в салоне

Находится на стойке под панелью приборов со стороны водителя.

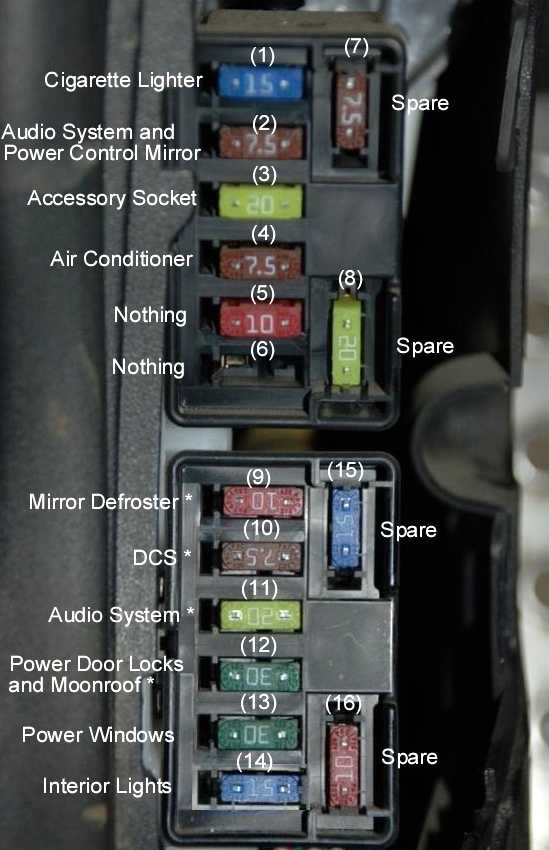

Фото – схема

Описание

1	15А CIGAR – Прикуриватель
2	7,5А ACC – Аудиосистема, блок управления зеркалами
3	20А AUX PWR / OUTLET – 2002-2007: Розетка
4	7,5А A/C – Кондиционер
5	10А METER – 2005-2012: Комбинация приборов
6	10А TCM – 2005-2007: Блок управления коробкой передач
7	SPARE – Свободный
8	SPARE – Свободный
9	10А M.DEF – Обогрев зеркал
10	7,5А DSC – Система dsc
11	20/25А AUDIO – Аудиосистема
12	30А D.LOCK – Центральный замок, люк
13	30А P.WIND – 2002-2007: Стекло подъемники 15А OUTLET 2008-2012: Розетка
14	15А ROOM – Освещение салона
15	SPARE – Свободный
16	SPARE – Свободный

Возможность самостоятельной замены

При отказе части электрических систем владелец может визуально проверить состояние предохранителей и поменять вышедшие из строя детали. Если установка нового элемента не приводит к восстановлению работоспособности, то автомобиль доставляется в сервисный центр для определения причин поломки (например, в случае выхода из строя интегрированного реле).

Меры предосторожности

Перед проверкой или заменой защитных элементов на Camry XV50 или 55 необходимо:

1. На машинах со стандартным замком зажигания заглушить мотор и вынуть ключ из скважины. Отключать батарею от бортовой сети не требуется.
2. На автомобилях с системой бесключевого доступа и кнопкой пуска двигателя отключить зажигание. Отсоединять проводку от аккумулятора не нужно.

Что потребуется

При самостоятельной замене плавких предохранителей потребуются:

• клещи для снятия (закреплены в крышке блока, расположенного в моторном отсеке);
• комплект защитных элементов (запасные вставки номиналом 25 и 30 А хранятся на внутренней части крышки блока под капотом).

Процесс замены

Для замены необходимо:

1. Открыть коробку и найти неисправный элемент.
2. Вытащить деталь пластиковыми клещами (предназначены только для снятия ножевых элементов типа А). Для снятия вставок с увеличенными корпусами (тип В или С) следует вытянуть деталь пальцами, покачивая корпус из стороны в сторону.
3. Осмотреть посадочное гнездо, а затем вернуть плавкую вставку на место и закрыть крышку.
4. Проверить работоспособность электрических систем автомобиля.

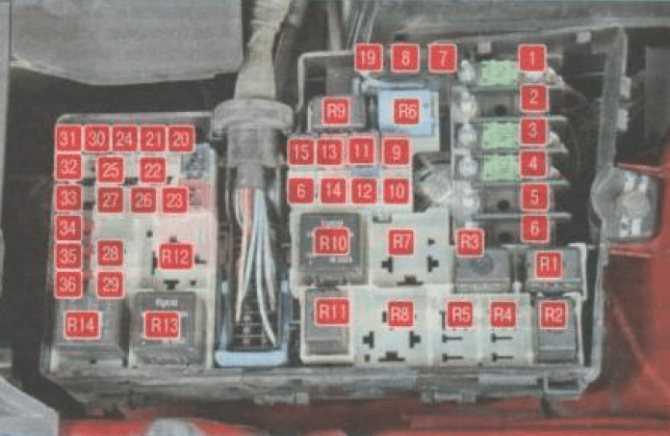

Блок под капотом

Устанавливается рядом с аккумулятором

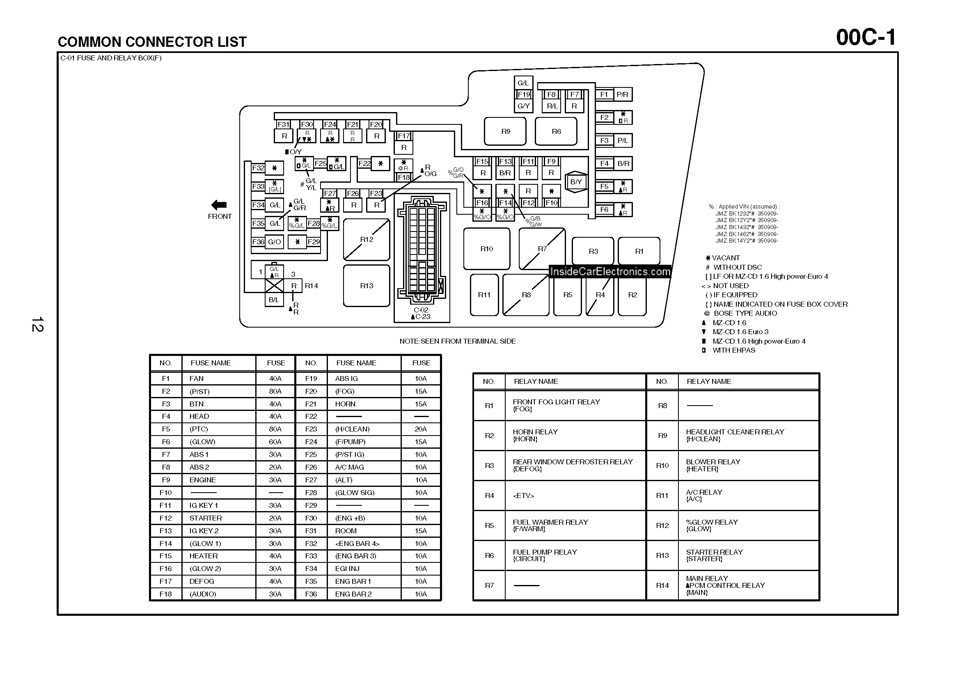

Схема

Обозначение

1. 30А Обогрев выпускного коллектора
2. 30А Впрыск топлива
3. 30А Аварийна сигнализация / 40А Омыватель фар
4. 80А Главный предохранитель
5. 60А Центральный замок, Генератор
6. 30А Вентилятор
7. 60А ABS — АБС
8. 40А Вентилятор отопителя
9. 15А Кондиционер
10. Резерв
11. 15А Полный привод
12. 15А Фара ближнего света — левая
13. 15А Фара ближнего света — правая
14. 20А Фара дальнего света — левая
15. 20А Фара дальнего света — правая
16. 40А Вентилятор отопителя
17. 30А Вентилятор
18. Резерв
19. 80А Основной предохранитель
20. Резерв
21. 30А Аварийная сигнализация
22. 30А Вентилятор кондиционера

Рядом с данным блоком могут крепится как отдельные реле и так целый блок в зависимости от уровня электрического оснащения.

Предохранители и реле в салоне

Салонный монтажный блок предохранителей и реле Мазда 3 bk находится под вещевым ящиком (бардачком) со стороны пассажира.

Для того чтобы добраться до салонных предохранителей и реле, необходимо:

• Вытащить пластиковую клипсу из правой защитной крышки в пространстве для ног пассажира и убрать ее в сторону;
• Снять защитную пластиковую накладку предохранителей — отжав два пластмасовых фиксатора, расположенных по обе стороны защитной накладки;
• Далее небходимо повернуть на 90% оба крепления (с двух сторон), которыми удерживается монтажный блок;
• Теперь блок можно опустить вниз и выдвинуть немного вперед для удобства замены предохранителей и реле, за счет специальных держателей-кронштейнов.

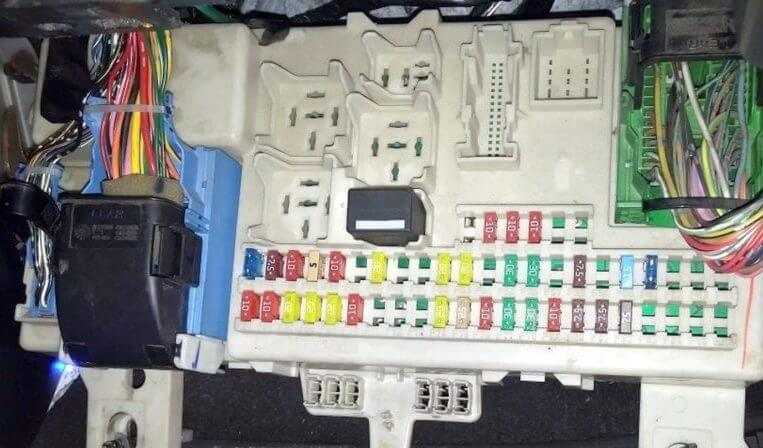

Общий вид салонного блока предохранителей Мазда 3 бк

Схема предохранителей и реле в салоне Мазда 3 бк

№ на схеме	Номинал предохранителя	Защищаемая цепь
37	15 А	Центральный замок (D/LOCK 2)
38	Пусто либо 10А (на более поздних моделях; в зависимости от комплектации)	Пусто (Резерв); На более поздних моделях — Предохранитель СТОП-сигналов, Сигнал (Гудок) (STOP LAMP/ HORN)
39	10 А	Дальний свет (Левая фара) (HEAD HIGH L)
40	10 А	Дальний свет (Правая фара) (HEAD HIGH R)
41	—	Пусто (Резерв)
42	—	Пусто (Резерв)
43	15 А	Прикуриватель Мазда 3 (Lighter/Cigar)
44	7,5 А	Магнитола, Аудиосистема, Радио (RADIO)
45	10 А	Электропривод корректиовки боковых зеркал заднего вида (Mirror)
46	7,5 А	Габариты (Правая сторона передний и задний габаритные огни), Подстветка номера (регистрационного знака) (TAIL R)
47	10 А	Диагностический разъем (OBD)
48	—	Пусто (Резерв)
49	20 А	Цепь замка зажигания (TR/Lock)
50	10 А	Электронный блок упр-ния электрооборудованием (CPU PWR, пуск микрокомпьютера)
51	15 А	Аварийка (аварийная сигнализация) и Повортники (указатели поворотов) (HAZARDs)
52	20 А	Люк в крыше (его электрический привод) (SUN ROOF)
53	20 А	Омыватели переднего лобового стекла (WASHER)
54	—	Пусто (Резерв)
55	30 А	Стеклоподъемники с правой стороны (передние и задние) (P/WIND R)
56	30 А	Стеклоподъемники с левой стороны (передние и задние) (P/WIND L)
57	7,5 А	Cигнализация охранная (ALARM)
58	7,5 А	Обогреватели наружных зеркал (элкетроподогрев стекол) (M/DEF)
59	—	Пусто (Резерв)
60	15 А	Ближний свет (Правая фара) (HEAD LOW R), регулировка фонарей
61	15 А	Ближний свет (Левая фара) (HEAD LOW L), регулировка фонарей
62	—	Пусто (Резерв)
63	—	Пусто (Резерв)
64	—	Пусто (Резерв)
65	10 А	Сис-ма Подушек безопасности (SRS Airbag)
66	10 А	Иммобилайзер (противоугонная сис-ма), Приборная панель/набор приборов, сис-ма блокировки ключа в замке зажигания (METER)
67	20 А	Тормозная антиблокировочная система (ABS, АБС), сис-ма курсовой устойчивости (DSC), Гидроусилитель руля и его электронасос (EHPAS), (IGNITION)
68	20 А	Дворники (очистители лобового стекла) (WIPER)
69	20 А	Электронная система управления двигателем (ENGINE)
70	10 А	Замок зажигания; Автомотический дворник (IG SIG) (некоторые модели)
71	7,5 А	Сис-ма Подушек безопасности (SRS 2)
72	—	Пусто (Резерв)
73	—	Пусто (Резерв)
74	20 А	Подогрев сидений (обогрев) (SEAT WARM)
75	25 А	Центральный замок (D/LOCK 1)
76	10 А	Кондиционер, муфта компрессора кондиционера, (А/С)
77	30 А	Стеклоподъемник передний правый P/WIND R
78	30 А	Стеклоподъемник передний левый P/WIND L
79	10 А	Фонари заднего хода (свет ламп при движении назад) (BACK)
80	7,5 А	Люк в крыше (электропривод) (SUN ROOF)
81	7,5 А	Задний габарит (левый), передний габаритный фонарь (левый) (TAIL L)
82	7,5 А	Противоуманки (противотуманные фары), подсветка/освещение приборной панели и модулей управления (ILLUMI)
83	—	Пусто (Резерв)
84	—	Пусто (Резерв)
85	—	Пусто (Резерв)
86	—	Пусто (Резерв)

Блок реле в салоне

Добраться к основным блочкам/датчикам реле в салоне Мазда 3 bk можно, после того, как вы снимите полностью и отсоедините от подходящих к нему штекеров, салонный монтажный блок с предохранителями и раскроете (раскрутите) белый пластиковый корпус защищающий основную плату где и находятся реле.

Снимаем монтажный блок предохранителей и реле

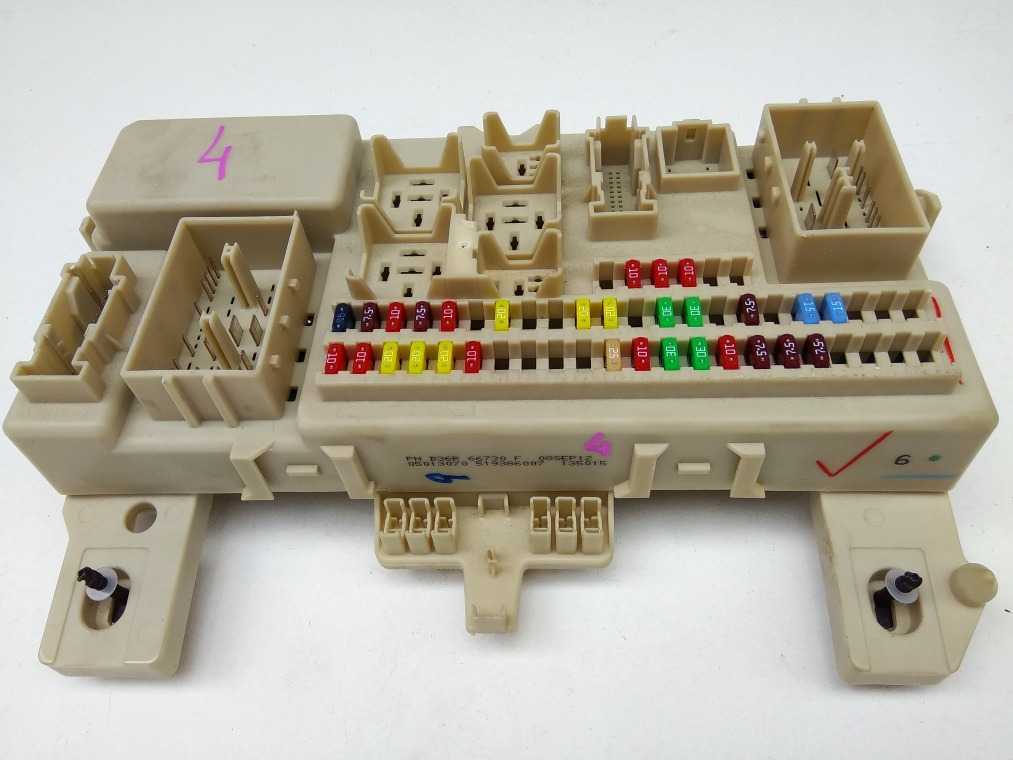

Сняли защитный корпус. Монтажный блок в разборе.

№ на схеме	Защищаемая цепь
R11	Реле пониженной (первой) скорости работы передних дворников (стеклоочистителя)
R12	Реле второй скорости работы передних дворников (стеклоочистителя)
R13	Блок реле включения дальнего света фар
R14	Реле вкл-ния габаритных огней/фонарей
R15	Пусто (Резерв)
R16	Пусто (Резерв)
R17	Реле блокированя приводов центрального замка (закрытие замка)
R18	Реле разблокировки приводов центрального замка (открытие замка)
R19	Реле включения заднего дворника (стеклоочистителя), при его наличии
R20	Пусто (Резерв)

В видео ниже наглядно продемонстровано расположение реле отвественных за Дворники и снятие монтажного блока, где они расположены.

Mazda 3 Блоки предохранителей и реле

№ предохранителя

Сила тока, А

Защищаемые цепи

1

10

Выключатель кондиционера, выключатель обогрева заднего стекла

2

10

Левая передняя лампа габаритного света, левый задний фонарь

3

10

Комбинация приборов

4

10

Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом

5

10

Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации

6

10

Правая передняя лампа габаритного света, правый задний фонарь, левая (правая) лампа освещения номерного знака

7

10

Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности

8

15

Прикуриватель

9

10

Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), датчик скорости движения, выключатель рычага селектора АКП

10

10

ЭБУ подушек безопасности

11

20

Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя

12

15

Электродвигатель очистителя заднего стекла, блок подрулевых переключателей

13

10

Реле стартера, реле охранной сигнализации

14

—

Не используется

15

10

Блок управления системой освещения дневного движения

16

20

Выключатель обогрева левого (правого) переднего сиденья

17

10

Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)

18

15

Катушка зажигания, конденсатор

19

15

Реле стеклоподъемников, выключатель стоп-сигнала

20

15

Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией

21

20

Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей

22

10

Реле заднего противотуманного света

23

10

Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар

24

10

Реле вентилятора салона, блок управления люком крыши

25

30

Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией

26

15

Правая фара

27

10

Реле противотуманных фар

28

15

Левая фара, комбинация приборов

Расположение предохранителей

Автомобили оснащены жгутом проводки, соединяющим электрические и электронные компоненты.

Отрицательные выводы оборудования и источников постоянного тока подключены к кузову машины. Центральный жгут оборудован коробками, в которых находятся плавкие предохранители разных номиналов и реле, поддерживающие включение и отключение устройств с повышенной мощностью (например, фар головного света).

Тойота Камри V50

На автомобилях Камри V50 использованы несколько блоков предохранителей:

1. Возле правого крыла кузова в моторном отсеке расположена коробка с элементами, защищающими цепи с повышенным энергопотреблением.
2. Внутри панели приборов (со стороны левой ноги водителя) находится дополнительный блок. Часть цепей защищена предохранителями, установленными в коробке в моторном отсеке.

Блок в салоне

Он находится в нижней части стойки, около ноги водителя, за защитной крышкой.

Левый руль Правый руль

Вариант 1

Пример схемы с крышки блока

Схема

Описание 1

1	15A S/WRM – Подогрев сидений
2	20А H/CLN – Очиститель фар
3	15/20А RADIO – Аудио система, центральная консоль, часы, магнитола
4	15А А/С – Кондиционер, Люк
5	10А R/WIPER – Очиститель заднего стекла
6	10А ENG – Управление двигателем
7	Резерв
8	10А ROOM – Внутренне освещение
9	10А MIRR/DEF – Обогрев зеркал
10	15A S/WRM – Подогрев сидений
11	30А DOOR LOCK – Центральный замок
12	15/20А TAIL – Фары задние, габариты
13	20А WIPPER – Стекло очиститель / омыватель
14	10А ENGINE – Система управления двигателем, система ABS
15	15А METER – Комбинация приборов, указатели поворотов, фонари заднего хода
16	Резерв
17	30А P.WIND – Электро привод стеклоподъемников

Описание 2

1	15А R. SOCKET – Дополнительное оборудование (прикуриватель), предохранитель для различных цепей
2	20А WIPER – Стеклоочистители и омыватели
3	15А A/C – Кондиционер, электропривод люка, предохранитель для различных цепей
4	15А RADIO – Магнитола, предохранитель для различных цепей
5	10А R.WIPER – Стеклоочиститель заднего стекла / стекла задней двери”, предохранитель для различных цепей
6	7,5А ST / SG – Блок управления двигателем
7	Резерв
8	10А ROOM – Освещение салона, подсветка багажника / багажного отделения
9	7,5А MIRR DEF – Подогрев зеркал, предохранитель для различных цепей
10	Резерв
11	30А DOOR LOCK – Центральный замок, предохранитель для различных цепей
12	15А TAIL – Габариты, фары
13	Резерв
14	10А ENGINE – Система управления двигателем, система ABS
15	15А METER – Комбинация приборов, указатели поворотов, фонари заднего хода
16	20А P.WIND – Электро привод стеклоподъемников
17	30А P.WIND – Электро привод стеклоподъемников

1	15А HAZARD – Аварийная сигнализация
2	15А ROOM – Часы, внутреннее освещение салона
3	15А S/ROOF – Люк
4	15А METER – Комбинация приборов, фонари заднего хода, указатели поворотов, система поддержания скорости
5	15/20А STOP – Лампы стоп-сигналов
6	15А 4WS – Полный привод
7	15А IIА
8	10/15А R.DEF – Обогрев заднего стекла
9	10А A/C – Кондиционер
10	20А WIPER – Стеклоочистители и омыватели лобового стекла
11	10А M.DEF – Подогрев исковых зеркал заднего вида
12	10/15А START – Стартер
13	10A TURN – Указатели поворотов
14	10/15A BLOWER – Кондиционер
15	30A WINDOW – Электропривод стеклоподъемников
16	–
17	–
18	10A RADIO – Магнитола
19	15A ENGINE – Система управления двигателем
20	10A ILLUMI – Подсветка комбинации приборов
21	15A OPENER – Электропривод крышки багажника, электропривод замка лючка топливной, заливной горловины
22	–
23	15A CIGAR – Прикуриватель
24	–
25	–
26	–
27	–
28	–
29	30A D/LOCK – Центральный замок

Блок в салоне Mazda 3 BL

Находится в левом торце приборной панели за защитной крышкой.

Фото пример

Схема

Описание

1	30А BOSE Модель с аудиосистемой Bose
2	30А PSEAT Сиденье с электроприводом
3	30А P.WIND Стекло подъемник
4	25А D LOCK Электродвигатель дверного замка
5	—
6	—
7	15A ESCL Электрическая блокировка рулевого колеса
8	15A SAS Система подушек безопасности
9	Резерв
10	15А HAZARD Лампы аварийной сигнализации
11	15А METER Для защиты различных цепей
12	15А OUTLET Розетки для питания дополнительных аксессуаров
13	15А R WIPER Задний стеклоочиститель
14	15А CIGAR Прикуриватель
15	Резерв
16	10A HEATER Электродвигатель вентилятора системы отопления и вентиляции
17	10A MIRROR Мотор-редукторы наружных зеркал заднего вида
18	10A ST SIG Сигнал стартера
19	Резерв
20	7,5А AUDIO Аудио система
21	7,5A M.DEF Элементы обогрева наружных зеркал заднего вида
22	7,5A AFS Система адаптивного бокового освещения при повороте
23	Резерв
24	20А ENG Система управления двигателем
25	Резерв
26	Резерв
27	Резерв
28	Резерв
29	Резерв
30	25А P. WIND Стеклоподъемник
31	Резерв
32	25А F WIPER Стеклоочиститель и омыватель лобового стекла
33	Резерв
34	Резерв

Блок под капотом

Устанавливается в левой части моторного отсека, рядом с аккумулятором.

Схема

Обозначение

• MAIN 100A главный предохранитель
• HEAD 30A передние фары
• DEFOG 40A обогрев заднего стекла
• EJI INJ 30A система впрыска топлива
• F.FOG RELAY реле передних противотуманных фар
• COLING FAG RELAY NO1 реле вентилятора охлаждения
• IG KEY 40A Радио, Люк, приборы, привод стекло подъемников
• BTN 60A дверные замки, электропривод сидений
• ABS 60A анти блокировочная система тормозов (АБС)
• COLING FAG 30A вентилятор охлаждения
• HEATER 40A отопитель, кондиционер
• AIR COND 30A кондиционер
• AIR COND RELAY реле кондиционера
• HORN RELAY реле звукового сигнала
• TAIL 15A габариты
• DIM LH 15A ближний свет левой фары
• DIM RH 15A ближний свет правой фары
• R.FOG 15A задние противотуманные фары
• COMB SW 15A под рулевые переключатели поворотов и дворников
• R.FOG RELAY реле задних противотуманных фар
• EGI MAIN RELAY реле управления двигателя
• CIRCUIT RELAY реле бензонасоса

Отдельные элементы могут также устанавливаться вне данного блока, например реле ПТФ находятся примерно в районе верхнего патрубка между радиатором и двигателем на кузове.

Общая схема расположения реле
