Схема NISSAN ATLAS — схемы авто

Электросхема грузового автомобиля Nissan Atlas. Все схемы в высоком качестве. Скачать электросхемы можно кликнув на кртинке и увеличив её. Показаны такие модули автомобиля: система питания, управления двигателем, схема зарядки и фары. Другие узлы электрооборудования грузовика Ниссан Атлас показаны тут.

Схема тормозной системы и управления двигателем Nissan Atlas

Система остановка двигателя авто

Антиблокировочная система тормозов — схема подключения

Противотуманные фары и поворотники Nissan Atlas

Схема стоп-сигналов и аварийной сигнализации

Схема центрального замка грузовика Ниссан Атлас

Электропривод стеклоподъёмников авто

Схема очичтителя и омывателя стёкол Nissan Atlas

Аудиосистема грузового автомобиля, прикуриватель

Схема отопителя и кондиционера

Подогрев топлива и задний отопитель авто

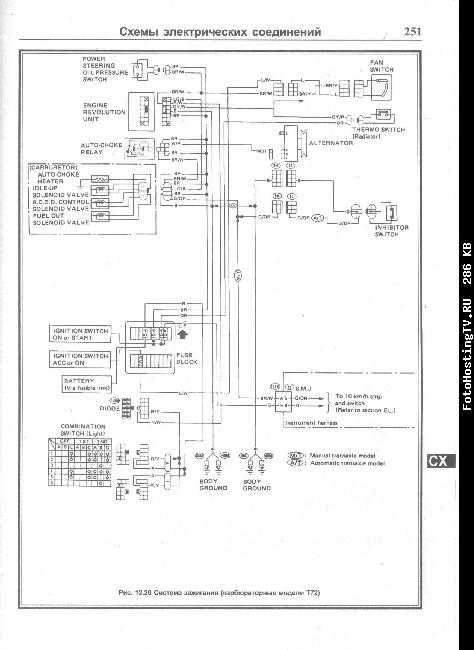

Схема системы пуска и зарядки Nissan Atlas

Схема системы пуска и зарядки 24В

Источник статьи: http://shemi-avto.ru/publ/eshhjo/skhema_nissan_atlas/10-1-0-77

Новые и подержанные запасные части NISSAN ATLAS

Принять

Обратите внимание, что JavaScript недействителен

Поиск по номеру шасси (или VIN)

только для автомобилей NISSAN

Показать еще

См. пример: C25-158925

Где находится номер шасси

См. пример: C25-158925

Общепринятое расположение номеров шасси (VIN)

• 1. Передняя часть блока цилиндров под капотом
• 2. Передняя часть рамы (старые автомобили)
• 3. Внутренняя панель приборов со стороны водителя
• 4. Защемление двери со стороны водителя (внутри)
• Как найти код модели

• БУДЬТЕ ВПЕРЕД Автозапчасти
• НИССАН
• АТЛАС

1 2 3 4 5 6 . .. 124

Следующая страница

Поиск запчастей NISSAN ATLAS по коду модели

ГБ-SK2F23 ТКГ-СЗ2Ф24 ГЭ-Ш3Ф23 ПДГ-СЗ2Ф24 CBF-SQ2F24 КР-АХР69ПБ-АКР81А КГ-СР4Ф23 ПКГ-СЗ2Ф24 ПДГ-TZ2F24 КГ-СР8Ф23 ГЭ-Ш5Ф23 СКГ-СЗ2Ф24 КС-SN6F23 ПБ-АКР81АН БКГ-AJS85AN КС-SP8F23 КР-АКР81Э ТС-Ш5Ф23 КС-AKR66EA

Поиск Запчасти NISSAN ATLAS

Части тела Электрические части Трансмиссия и трансмиссия Освещение Дверные части Тормоз Компоненты охлаждения Детали интерьера Зеркала и ветровые стекла Подвеска и компоненты Двигатель и компоненты Выхлоп и компоненты Шасси Компьютеры и датчики Автомобильная электроника Шины и колеса Внешние части Все остальные части

Блок в салоне

Вариант 1

Данная схема подойдёт для моделей в 90, 91 — 95 кузове. Блок расположен под панелью на стойке за защитной крышкой.

Схема с крышки блока. Вариант 1.

Схема с крышки блока. Вариант 2.

Общее описание

• ECU-IG — электронная система впрыска топлива, система охлаждения воздуха в салоне
• STOP — световой стоп сигнал
• RADIO — радиоприемник,электрическое зеркало заднего вида
• ECU-B — задняя противотуманная фара
• ENGINE — система зарядки аккумулятора,система разогрева двигателя
• WIPER — очистители и омыватели стекол и фар
• CIG — прикуриватель, индикаторное табло цифровых часов
• IGN — система зарядки аккумулятора, контрольная лампочка зарядки, устройство рециркуляции отработанных газов, электро вентилятор в отсеке двигателя, предпусковой разогрев двигателя
• TAIL — габариты, лампочка освещения номерного знака, освещение щитка с приборами
• GAUGE — индикаторные приборы, контрольные ,сигнальные лампочки, прибор контроля экономичности движения, фара заднего хода, система регулировки кондиционирования воздуха, обогрев заднего стекла, электро стеклоподъемник, центральный замок
• TURN — мигающие световые указатели поворотов, аварийная сигнализиция
• SUNROOF — сдвигающаяся крыша с электроприводом.

Вариант 2

Данная схема подойдёт для моделей в 100, 101 кузове. Как и в предыдущем вариант, блок установлен под панелью на стойке, около ноги водителя.

Пример блока

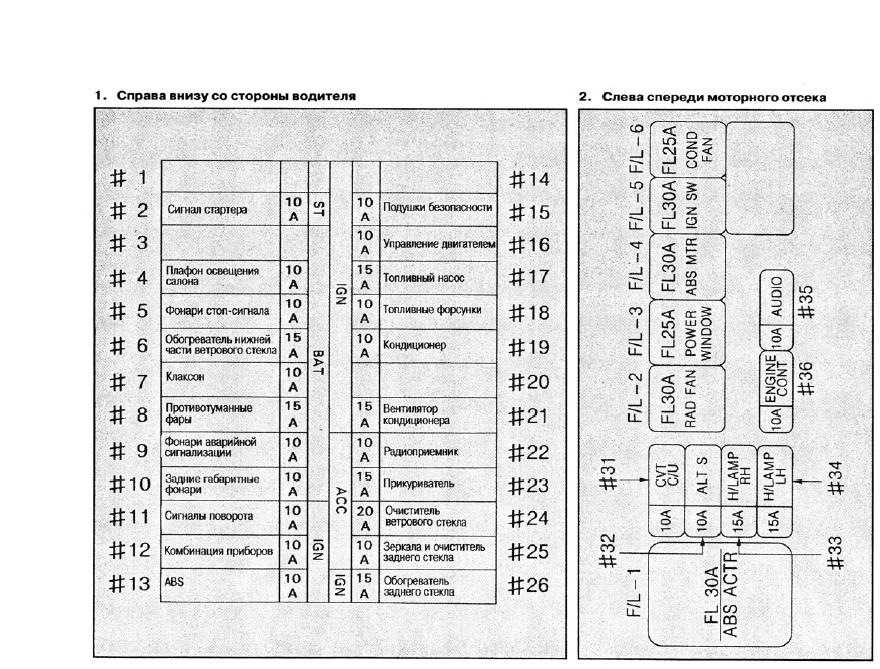

СхемаНазначение предохранителей

Правый руль

1	15А FOG — противотуманные фары
2	10А IGN — зажигание
3	15А STOP — стоп-сигналы
4	30А DEFOG — обогреватель стекла
5	20А CIG & RADIO — прикуриватель, магнитола, зеркала
6	10А ECU-В — АБС, электро пита­ние центрального замка
7	10А TURN — указатели поворота
8	10А GAUGE — приборы
9	15А TAIL — габариты
10	7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER — стеклоочистители

Левый руль

1	15А FOG — противотуманные фары
2	10А IGN — зажигание
3	15А STOP — стоп-сигналы
4	20А SEAT HTR — обогреватель сидений
5	20А CIG & RADIO — прикуриватель, магнитола, зеркала
6	10А ECU-В — АБС, электро пита­ние центрального замка
7	10А TURN — указатели поворота
8	10А GAUGE — приборы
9	10/15А TAIL — габариты
10	7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER — стеклоочистители

Обозначение реле

• a — POWER — стекло подъемники, люк и центральный замок
• b — FOG — противотуманные фары
• с — FLASHER — реле — прерыватель
• A — DEFOG — обогреватель стекла
• B — TAIL — габариты

Вариант 3

Данная схема подойдёт для моделей в 110, 111 кузове. В этом исполнении блок предохранителе находится в нижней части панели приборов.

Фото — пример

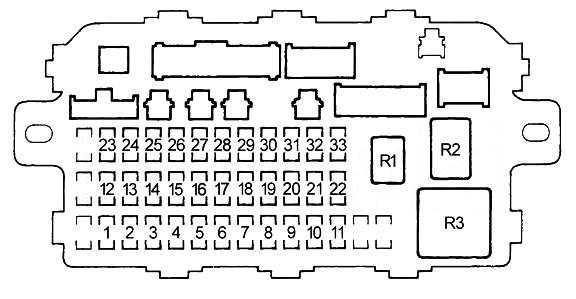

Схема

Описание

1	15А FOG — Противотуманные фары
2	15А STOP — Стоп-сигналы, система впрыска топлива, анти- блокировочная система тормозов, система бло­кировки переключения
3	10А ECU -IG — Антиблокировочная система тормозов
4	5А STARTER — Стартер
5	15А LIGHTER — Прикуриватель, часы, электропривод зеркал, магнитола
6	5А ECU -B — Электронная система управления дизельным двигателем
7	10А METER — Комбинация приборов
8	7,5А TURN — Указатели поворотов, аварийная сигнализация
9	7,5А IGNITION — Система зарядки аккумуляторной батареи, сис­тема впрыска топлива
10	15А TAIL — Задние фонари, задние габариты, подсветка номерного знака, комбинации приборов и ау­диосистемы
11	20А WIPER — Стеклоочистители и омыватель
12	30А DEFOG — Обогреватель заднего стекла
13	10А IDLE-UP — Система повышения частоты вращения холосто­го хода
14	30А DOOR — Центральный замок

Блок в салоне автомобиля

Он находится в приборной панели с левой стороны, за перчаточным ящиком.

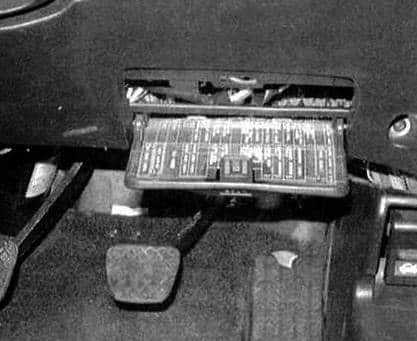

Фотография

Тыльная и лицевая сторона

Схема

Описание

Предохранители

1. 10А Зеркала
2. 10А Лампы стоп-сигналов
3. 15А Электророзетка
4. 7,5А Под дополнительную электрику
5. 15А Аварийная сигнализация и поворотники
6. 10А Под дополнительную электрику
7. 20А Обогрев заднего стекла
8. 10А Кислородный датчик
9. 10А Дополнительный электропакет
10. 10А Электропакет
11. 10А Контроллер АКПП
12. 10А ЭБУ (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка)
13. 10А Лампа салона
14. 15А Электромотор вентилятора салона( обогреватель/ кондиционер)
15. 10А Кондиционер
16. 15А Электромотор вентилятора салона( обогреватель/ кондиционер
17. 10А Система впрыска топлива
18. 10А Подушки безопасности
19. 20А Дополнительный электропакет
20. 10А Контроллер двигателя
21. 10А Сигнал запуска
22. 15А Прикуриватель
23. Не используется
24. 20А Дополнительный электропакет
25. 20А Очиститель ветрового стекла
26. 7,5А Под дополнительную электрику
27. 15А Омыватель переднего и/ или заднего стекла (на подрулевой переключатель)
28. 15А Омыватель заднего стекла
29. 15А Бензонасос
30. 10А Спидометр, тахометр, указатели температуры и уровня топлива
31. 10А ABS
32. 10А Резерв
33. 15А Резерв
34. 20А Резерв

Реле лицевой стороны

• R1 Реле фар головного света
• R2 Реле управления дросельной заслонкой
• R3 Реле стеклоподъемников
• R4 Реле задних противотуманных фар

Реле тыльной стороны

• R1 Реле зажигания
• R2 Реле двигателя нагнетателя
• R3 Реле дополнительного оборудования (электро-аксессуаров)

Блок реле в салоне

Схема

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Отдельные элементы могут находится вне блоков. К примеру В -261.

p, blockquote 23,0,0,0,0 —>

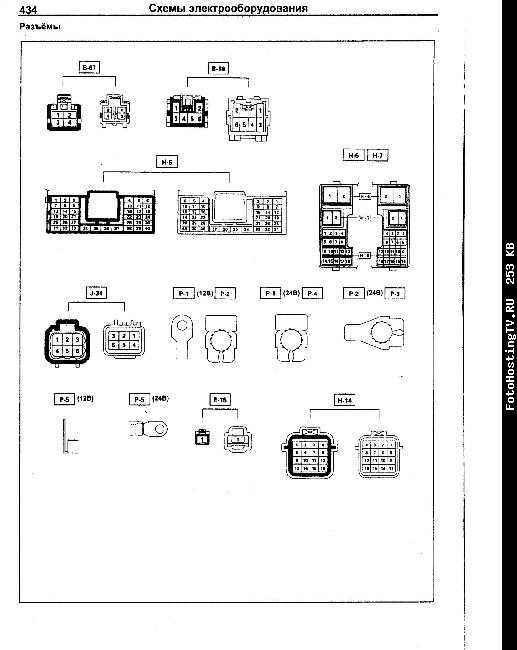

Расшифровка всех реле в ниссан атлас

p, blockquote 24,0,0,0,0 —>

В-9	Реле системы изменения интервала работы стеклоочистителей (INTERMITTENT)
В-19	Реле системы зарядки
В-19	(CHARGE)
В-20	Реле фар
В-20	(HEAD)
В-21	Реле системы кондиционирования, отопления и вентиляции (HEATER & AIR CON.)
В-22	Реле габаритов (TAIL)
В-23	Реле комбинированного переключателя
В-23	(DIMMER)
В-24	Реле звукового сигнала
В-24	(HORN)
В-34	Реле задних противотуманных фонарей
В-34	(REAR FOG)
В-35	Реле ламп освещения при повороте
В-35	(CORNERING LIGHT)
В-35	Реле задних противотуманных фонарей
В-35	(RR FOG)
В-36	Реле электропривода стеклоподъемников
В-36	(POWER WINDOW)
В-37	Реле выключателя по давлению
В-37	(А/С THERMO)
В-38	Реле горного тормоза
В-38	(EXH. BRAKE)
J-12	Реле стартера
J-12	(STARTER)

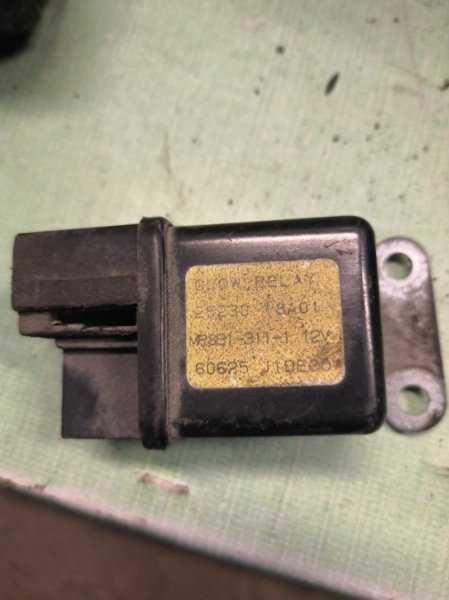

J-13	Реле свечей накаливания
J-14	Реле свечей накаливания
J-16	Реле автомата управления прогревом конденсатора (CDS)
J-18	Реле управления горным тормозом
J-18	(EXH. BRAKE CONTROL)
J-19	Реле системы 4WD
J-19	Реле отключения кондиционера
J-19	(А/С CUT) .
J-20	Реле повторителей указателей поворота (MARKER LIGHT)

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

Источник

Блок в салоне

В салоне основной блок с предохранителями и реле находится в нижней части панели приборов, со стороны водителя.

Для доступа надо убрать защитную крышку.

Выглядеть сам блок будет примерно вот так.

Схема

Описание

1	20A Электропривод сидений (продольное перемещение, регулировка по высоте)
2	20A Электропривод сидений (наклон спинки), подогрев сидений
3	10A Задний стеклоочиститель, противоугонная система
4	10A Правая фара (дальний свет), дневные ходовые огни, блок кузовной электроники (ICU)
5	10A Левая фара (дальний свет), дневные ходовые огни
6	Противоугонная система
30A Блок управления омывателем фары
7	20A Задний левый стеклоподъемник
8	20A Задний правый стеклоподъемник
9	15A Катушка зажигания
10	20A Стеклоподъемник переднего пассажира
11	20A Стеклоподъемник водителя
12	7,5A Аварийная сигнализация
13	15A Реле блока управления двигателем (PGM-FI), топливный насос, блок управления подушками безопасности
14	7,5A Аудиосистема (’96-’98), круиз-контроль, центральный замок (’99-’00), система бесключевого доступа (’99-’00)
15	7,5A Генератор, датчик скорости автомобиля, блок управления АКПП, блок системы контроля напряжения питания, индикатор повышенной температура ОГ
16	7,5A Обогрев заднего стекла (’96-’98), ABS, электропривод зеркал (’99-’00)
17	7,5A Электропривод зеркал (’96-’98), воздушная заслонка, панель управления отопителем, панель управления кондиционером, вентиляторы, реле подогрева сидений, блок управления складыванием зеркал
18	7,5A Дневные ходовые огни, блок кузовной электроники (ICU)
19	7,5A Лампы заднего хода, блок управления блокировкой
20	7,5A Дневные ходовые огни, задний противотуманный свет
21	10A Правая фара (ближний свет)
22	10A Левая фара (ближний свет)
23	10A Блок управления подушками безопасности
24	7,5A Реле стеклоподъемников, люк, корректор света фар, омыватель фар
25	7,5A Блок кузовной электроники (ICU), блокировка селектора коробки передач, комбинация приборов
26	20A Передний стеклоочиститель и омыватель
27	10A ’96-’98: Прикуриватель
15A ’99-’00: Прикуриватель
28	10A ’96-’97: Аудиосистема
15A ’98: Аудиосистема
10A ’99-’00: Аудиосистема
29	7,5A Задние противотуманный свет, блок кузовной электроники (ICU)
30	7,5A Подсветка панели приборов
31	7,5A Реле блока управления двигателем (PGM-FI), блок управления двигателем (PCM/ECM), блок кузовной электроники (ICU)
32	7,5A Габаритные огни, освещение номерного знака
33	7,5A Блок управления блокировкой, блокировка селектора коробки передач, соленоид блокировки ключа, переключатель света фар
Реле
R1	Обогрев заднего стекла
R2	Стеклоподъемники
R3	Указатели поворота / аварийная сигнализация

Блоки в салоне

Расположение

Общая схема расположения

Назначение

1. Блок предохранителей
2. Блок управления электрооборудованием кузова
3. Блок управления регулируемой подвеской
4. Усилитель транспондера ключа
5. Блок управления кондиционером
6. Магнитола с дисплеем
7. Блок управления противоугонной системой
8. Аудио усилитель (кроме MARK LEVINSON)
9. Skid Control
10. Блок управления двигателем
11. Распределительный блок
12. Блок памяти зеркал
13. Блок корректора фар
14. Блок блокировки селектора коробки передач
15. Центральный блок подушек безопасности
16. Реле стеклоочистителя
17. Реле указателей поворота

Блок предохранителей

Блок предохранителей в салоне находится в нижней части панели приборов, со стороны водителя, за защитной крышкой.

Отдельно на левой стойке крепится реле указателей поворотов.

Пример схемы с крышки блока

Схема

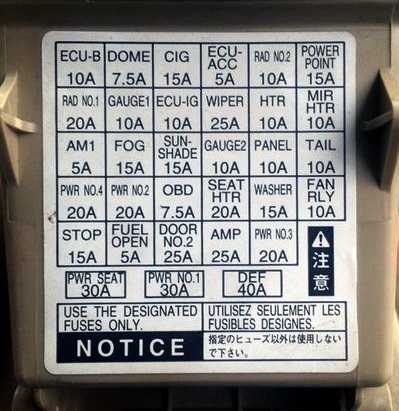

Описание предохранителей

1	10А ECU−B – Анти блокировочная тормозная система, кондиционер, часы, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, иммобилайзер, фары, освещение салона, зуммер ключа зажигания, автоматическое отключение указателей поворота, люк, блок управления электро оборудованием кузова, аудиосистема, навигация, стеклоподъемники, зуммер ремня безопасности, противоугонная система, центральный замок, блок управления центральным замком, система стабилизации автомобиля
2	7,5А DOME – Подсветка замка зажигания, освещение салона, персональное освещение, подсветка косметического зеркала, блок управления гаражными воротами, часы, дисплей наружной температуры, мульти – информационный дисплей
3	15А CIG – Прикуриватель
4	5А ECU−ACC – Часы, комбинация приборов, блок управления электрооборудованием кузова, блок управления зеркалами
5	10А RAD NO.2 – Аудиосистема, навигация
6	15А POWER POINT – Розетка
7	20А RAD NO.1 – Аудиосистема, навигация
8	10А GAUGE1 – Комбинация приборов, часы, датчик наружной температуры, мульти – информационный дисплей, блокировка селектора коробки передач, зуммер (индикатор) ремня безопасности
9	10А ECU−IG – Анти блокировочная тормозная система, автоматическое управление освещением, фары, освещение салона, зуммер ключа зажигания, люк, блок управления электро оборудованием кузова, стекло подъемники, противоугонная система, центральный замок,
10	25А WIPER – Стеклоочиститель
11	10А HTR – Кондиционер
12	10А MIR HTR – Подогрев зеркал
13	5А AM1 – Система запуска
14	15А FOG – Передний противотуманный свет
15	15А SUN−SHADE – Задняя шторка
16	10A GAUGE2 – Внутреннее зеркало с автоматическим затемнением, компас, люк, лампы заднего хода, индикатор автоматической коробки передач, круиз-контроль
17	10A PANEL – Освещение перчаточного ящика, часы, дисплей наружной температуры, мульти – информационный дисплей, подсветка комбинации приборов, индикатор овердрайва
18	10A TAIL – Габаритный свет, освещение номерного знака
19	20A PWR NO.4 – Задний левый стеклоподъемник
20	20A PWR NO.2 – Стеклоподъемник с водительской стороны, блокировка пассажирской двери
21	7,5A OBD – Диагностический разъем
22	20A SEAT HTR – Подогрев сидений
23	15A WASHER – Омыватель лобового стекла
24	10A FAN RLY – Вентилятор системы охлаждения
25	15A STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, анти блокировочная тормозная система, круиз-контроль
26	5A FUEL OPEN – Лючок бензобака
27	25A DOOR NO.2 – Блок управления электро оборудованием кузова (центральный замок, беспроводная система дистанционного управления, автоматическая блокировка дверей)
28	25A AMP – Усилитель
29	20A PWR NO.3 – Задний правый стекло подъемник
30	30A PWR SEAT – Сиденья с электроприводом
31	30A PWR NO.1 – Стекло подъемник с водительской стороны, блокировка водительской двери, люк
32	40A DEF – Обогрев заднего стекла

С обратной стороны блока могут крепиться некоторые реле.

Расшифровка реле

R1	Противотуманный свет
R2	Габаритный свет
R3	Вспомогательное реле
R4	Обогрев заднего стекла
R5	Зажигание
R6	Стекло подъемники

Дополнительные элементы

Схема

Обозначение

1. Распределительный блок
2. Блок управления люком
3. Блок управления в передней пассажирской двери
4. Блок управления в задней правой двери
5. Реле задней солнцезащитной шторки
6. Аудио усилитель (MARK LEVINSON)
7. Блок управления навигацией
8. Блок управления телефоном
9. Блок контроля неисправности ламп
10. Блок управления в задней левой двери
11. Блок управления в передней водительской двери

Блок реле в салоне

Схема

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Отдельные элементы могут находится вне блоков. К примеру В -261.

p, blockquote 23,0,0,0,0 —>

Расшифровка всех реле в ниссан атлас

p, blockquote 24,0,0,0,0 —>

В-9	Реле системы изменения интервала работы стеклоочистителей (INTERMITTENT)
В-19	Реле системы зарядки
В-19	(CHARGE)
В-20	Реле фар
В-20	(HEAD)
В-21	Реле системы кондиционирования, отопления и вентиляции (HEATER & AIR CON.)
В-22	Реле габаритов (TAIL)
В-23	Реле комбинированного переключателя
В-23	(DIMMER)
В-24	Реле звукового сигнала
В-24	(HORN)
В-34	Реле задних противотуманных фонарей
В-34	(REAR FOG)
В-35	Реле ламп освещения при повороте
В-35	(CORNERING LIGHT)
В-35	Реле задних противотуманных фонарей
В-35	(RR FOG)
В-36	Реле электропривода стеклоподъемников
В-36	(POWER WINDOW)
В-37	Реле выключателя по давлению
В-37	(А/С THERMO)
В-38	Реле горного тормоза
В-38	(EXH. BRAKE)
J-12	Реле стартера
J-12	(STARTER)
J-13	Реле свечей накаливания
J-14	Реле свечей накаливания
J-16	Реле автомата управления прогревом конденсатора (CDS)
J-18	Реле управления горным тормозом
J-18	(EXH. BRAKE CONTROL)
J-19	Реле системы 4WD
J-19	Реле отключения кондиционера
J-19	(А/С CUT) .
J-20	Реле повторителей указателей поворота (MARKER LIGHT)

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

Источник статьи: http://vsepredohraniteli.ru/nissan/atlas.html

Блоки под капотом

Расположение

Общая схема расположения

Описание

1. Блок предохранителей и реле
2. Блок управления левой фарой
3. Блок реле ABS
4. Блок управления правой фарой
5. Skid Control

Блок предохранителей и реле

Под капотом, основной блок с предохранителям и реле, расположен в левой части моторного отсека.

Схема

Назначение

1	100А ALT – 2AZ-FE (2002-2003): Предохранители: “DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE”
120А ALT – 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Предохранители: DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE”
2	60А ABS NO.1 2002-2003: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
50А ABS NO.1 – 2003-2006: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
3	15А HEAD LH LWR – Ближний левый свет, комбинация приборов, противотуманный свет, блок управления электрооборудованием кузова
4	15А HEAD RH LWR – Ближний правый свет, корректор фарт, блок управления электрооборудованием кузова
5	5А DRL – Дневные ходовые огни
6	10А A/C – Кондиционер
7	Не используется
8	Не используется
9	Не используется
10	40А MAIN – Предохранители: “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD LH UPR” и “DRL”
11	40А ABS No.2 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
12	30А RDI – Вентилятор системы охлаждения двигателем
13	30А CDS – Вентилятор системы кондиционирования
14	50А HTR – Кондиционер
15	30А ADJ PDL – Электрическая педаль газа
16	30А ABS No.3 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
17	30А AM2 – Система запуска, предохранители: “IGN” и “IG2”
18	10А HEAD LH UPR – Дальний левый свет
19	10А HEAD RH UPR – Дальний правый свет
20	5А ST – Комбинация приборов, стартер, зажигание
21	5А TEL – Телефон
22	5А ALT-S – Система зарядки аккумуляторной батареи
23	15А IGN – Система запуска
24	10А IGN2 – Анти блокировочная тормозная система. система зарядки аккумуляторной батареи, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, индикатор ремня безопасности, система стабилизации автомобиля, трэкшн контроль
25	25А DOOR1 – Блок управления электро оборудованием кузова, противоугонная система, центральный замок, блок управления центральным замком
26	20А EFI – Круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем
27	10А HORN – Звуковой сигнал
28	30А D.C.C – Предохранители: “ECU-B”, “RAD NO.1” и “DOME”
29	25А A/F – Блок управления двигателем
30	Не используется
31	10А ETCS – Блок управления двигателем, круиз-контроль
32	15А HAZ – Указатели поворота, аварийная сигнализация
R1	Не используется
R2	Не используется
R3	Дневные ходовые огни (No.2)
R4	Дневные ходовые огни (No.3)
R5	Вентилятор системы охлаждения (No.2)
R6	Дневные ходовые огни (No.4)
R7	Электрическая педаль газа
R8	Вентилятор системы охлаждения (No.3)
R9	Муфта компрессора кондиционера
R10	Датчик соотношения воздух топливо
R11	Кондиционер
R12	Стартер/зажигание
R13	Фары
R14	Вентилятор системы охлаждения (No.1)
R15	Вакуумный клапан (VSV)
R16	Звуковой сигнал
R17	Блок управления двигателем

Дополнительный блок

Находится рядом с аккумулятором.

Схема

Обозначение

• 1 – 7,5А ABS NO.4 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
• R1 – Не используется
• R2 – Антиблокировочная тормозная система
• R3 – ABS

На этом всё. Если есть что добавить – пишите в комментарии.

Блок реле в салоне

Схема

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Отдельные элементы могут находится вне блоков. К примеру В -261.

p, blockquote 23,0,0,0,0 —>

Расшифровка всех реле в ниссан атлас

p, blockquote 24,0,0,0,0 —>

В-9	Реле системы изменения интервала работы стеклоочистителей (INTERMITTENT)
В-19	Реле системы зарядки
В-19	(CHARGE)
В-20	Реле фар
В-20	(HEAD)
В-21	Реле системы кондиционирования, отопления и вентиляции (HEATER & AIR CON.)
В-22	Реле габаритов (TAIL)
В-23	Реле комбинированного переключателя
В-23	(DIMMER)
В-24	Реле звукового сигнала
В-24	(HORN)
В-34	Реле задних противотуманных фонарей
В-34	(REAR FOG)
В-35	Реле ламп освещения при повороте
В-35	(CORNERING LIGHT)
В-35	Реле задних противотуманных фонарей
В-35	(RR FOG)
В-36	Реле электропривода стеклоподъемников
В-36	(POWER WINDOW)
В-37	Реле выключателя по давлению
В-37	(А/С THERMO)
В-38	Реле горного тормоза
В-38	(EXH. BRAKE)
J-12	Реле стартера
J-12	(STARTER)
J-13	Реле свечей накаливания
J-14	Реле свечей накаливания
J-16	Реле автомата управления прогревом конденсатора (CDS)
J-18	Реле управления горным тормозом
J-18	(EXH. BRAKE CONTROL)
J-19	Реле системы 4WD
J-19	Реле отключения кондиционера
J-19	(А/С CUT) .
J-20	Реле повторителей указателей поворота (MARKER LIGHT)

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

Источник статьи: http://vsepredohraniteli.ru/nissan/atlas.html

Схема NISSAN ATLAS — схемы авто

Электросхема грузового автомобиля Nissan Atlas. Все схемы в высоком качестве. Скачать электросхемы можно кликнув на кртинке и увеличив её. Показаны такие модули автомобиля: система питания, управления двигателем, схема зарядки и фары. Другие узлы электрооборудования грузовика Ниссан Атлас показаны тут.

Схема тормозной системы и управления двигателем Nissan Atlas

Система остановка двигателя авто

Антиблокировочная система тормозов — схема подключения

Противотуманные фары и поворотники Nissan Atlas

Схема стоп-сигналов и аварийной сигнализации

Схема центрального замка грузовика Ниссан Атлас

Электропривод стеклоподъёмников авто

Схема очичтителя и омывателя стёкол Nissan Atlas

Аудиосистема грузового автомобиля, прикуриватель

Схема отопителя и кондиционера

Подогрев топлива и задний отопитель авто

Схема системы пуска и зарядки Nissan Atlas

Схема системы пуска и зарядки 24В

Источник статьи: http://shemi-avto.ru/publ/eshhjo/skhema_nissan_atlas/10-1-0-77

Предохранителе в салоне

Данный блок расположен в панели и закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с описанием элементов.

Вариант 1

Фотография

Схема

Описание

1	25А / 15А Электродвигатель вентилятора отопителя, резистор вентилятора отопителя, выключатель по температуре, выключатель по давле­нию, реле отключения кондиционера, реле кондиционера, термо­стат, э/п клапан системы повышения частоты вращения XX (FICD)
2	10А Выключатель кондиционера, реле кондиционера, выключатель по давлению, электромагнитная муфта компрессора кондиционера, э/п клапан системы повышения частоты вращения XX(FICD), термостат
3	10А Реле стартера, выключатель запрещения запуска
4	15А Прикуриватель, радиоприемник
5	10А Фара (правая), реле переключателя света фар
6	10А Фара (левая), реле переключателя света фар, реле-прерыватель указателей поворота, указатели поворота
7	15А Радиоприемник и часы, освещение салона, выключатель освещения салона, концевые выключатели дверей, зуммер системы предупре­ждения о движении задним ходом, выключатель блокировки дверей, реле центрального замка, электропривод замков дверей, контрол­лер центрального замка, спидометр
8	15А Выключатель аварийной сигнализации, звуковой сигнал, реле зву­кового сигнала, выключатель звукового сигнала, указатели поворота
9	15А Реле габаритов, подсветка, выключатель противотуманных фар, противотуманные фары, переключатель управления освещением, выключатель задних противотуманных фонарей, реле задних про­тивотуманных фонарей
10	10А Выключатель стоп-сигналов, стоп-сигналы, контроллер блокировки селектора
11	15А Переключатель управления стеклоочистителями и стеклоомывателями, электродвигатель стеклоочистителей, электродвигатель стеклоомывателей, реле системы изменения интервала работы стекло­очистителей
12	10А Реле управления горным тормозом, электронный блок управления АКПП, индикатор “OD OFF”, индикатор “UNLADEN”, реле электро­двигателя вентилятора конденсатора, зуммер системы предупреж­дения о движении задним ходом, выключатель фонарей заднего хо­да, фонари заднего хода, выключатель запрещения запуска, реле стартера, контроллер системы облегчения запуска двигателя (QOSIII), , контроллер системы облегчения запуска двигателя (QOSII), реле свечей накаливания №1, реле свечей накаливания №2, индикатор свечей накаливания, указатель температуры охлаж­дающей жидкости, датчик температуры, датчик скорости автомоби­ля, комбинация приборов, реле электропривода стеклоподъемни­ков, реле-прерыватель указателей поворота, переключатель систе­мы управления полным приводом (4WD), реле системы 4WD, электро пневмо клапан системы управления полным приводом
13	10А / 15А Подогреватель топлива
14	15А Задний отопитель, выключатель заднего отопителя
15	10А Выключатель горного тормоза, реле управления горным тормозом, электромагнитный клапан горного тормоза, электромагнитная муфта горного тормоза, педаль акселератора
16	10А Выключатель противотуманных фар, противотуманные фары, ЭБУ
17	10А Указатели поворота, выключатель указателей поворота
18	15А Генератор, реле системы зарядки, контроллер системы облегчения запуска двигателя (QOSIII)
19	10А Электропривод останова двигателя, электромагнитный клапан от­сечки топлива
20	10А Переключатель корректора фар, электропривод корректора фар
23	15А Повторители указателей поворота, реле повторителей указателей поворота

Полную электросхему распределения питания данного блока можете скачать тут.

Вариант 2

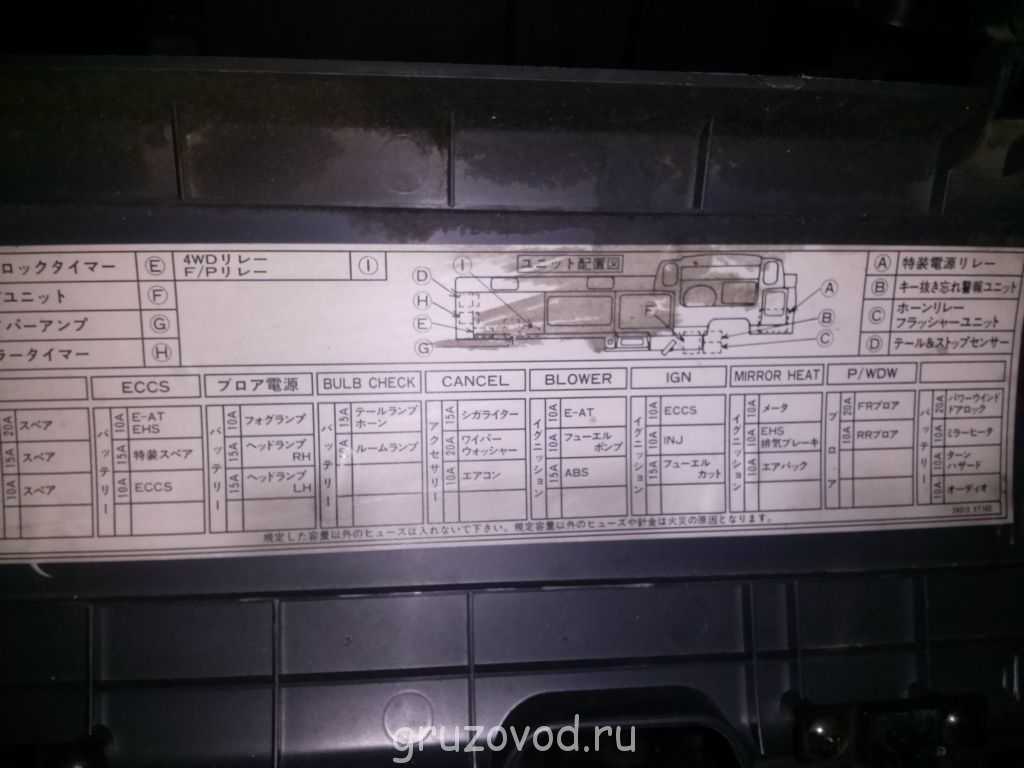

Актуальная схема будет находится на обратной стороне крышки.

Расшифровка

Полная таблица расшифровки японских иероглифов: скачать.

Если же обозначения на английском, тогда сверьтесь с таблицей.

HEATER	Отопитель
AIRCON	Кондиционер
ABS	АБС
HSA	Система трогания на подъеме
STARTER	Стартер
RADIO, CIGAR	Магнитола, прикуриватель
HEAD LAMP (RH)	Правая фара
HEAD LAMP (LH)	Левая фара
ROOM LAMP, CLOCK	Лампа освещения салона, Часы
HAZARD, HORN	Аварийная сигнализация, звуковой сигнал
TAIL	Габаритные огни
FOG LAMP	Противотуманные фары
STOP LAMP	Стоп-сигналы
WIPER, WASHER	Стеклоочиститель и омыватель
GAUGE, BACK	Комбинация приборов, фонарь заднего хода
FUEL HEATER	Подогрев топлива
SEAT HEATER	Обогреватель сидений
EXH. BREAKE	Горный тормоз
FOG LAMP	Противотуманные фары
TURN S/LAMP	Указатели поворота
GENERATOR	Генератор
ENG. STOP	Остановка двигателя
POWER WINDOW	Электропривод стекло подъемников

Предохранители и реле Ниссан Атлас, 1999

28.08.2019

Большинство цепей питания электрооборудования японского грузовика защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся за кабиной и в салоне. Рассмотрены модели Isuzu ELF/N-Series 1993, 1994, 1995, 1996, 1997, 1998 — 2004 года выпуска, и Ниссан Атлас h52 3-го поколения 1999, 2000, 2001, 2002, 2003, 2004 года выпуска 2WD&4WD с дизельными двигателями. 4JG2 (3,1 л), 4HF1/4HF1-2 (4,3 л), 4HG1/4HG1-T (4,6 л).

В салоне

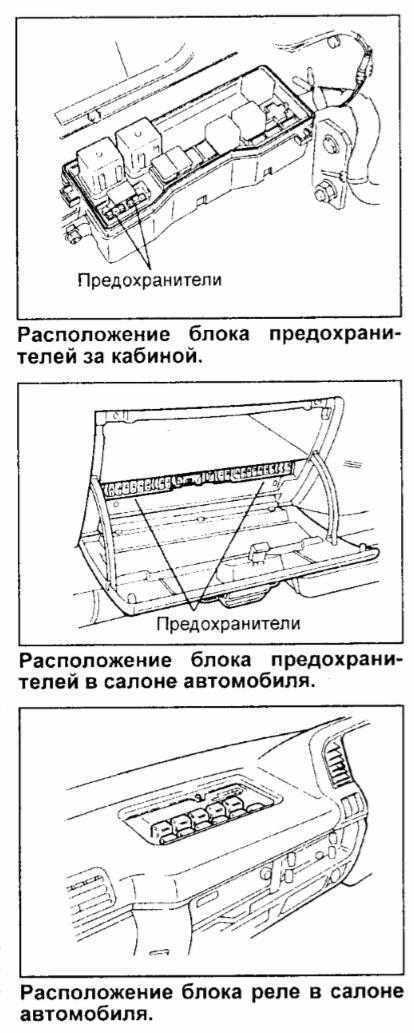

Монтажный блок находится за перчаточным ящиком.Пример доступа.

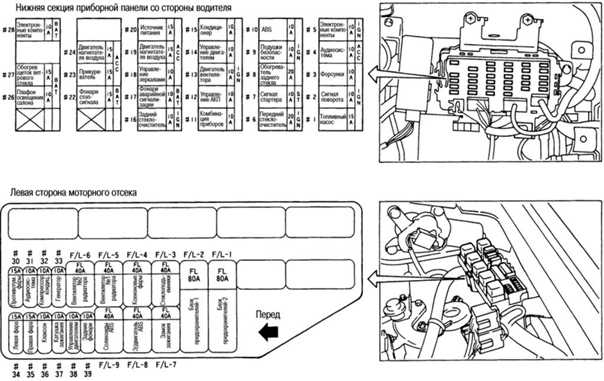

Схема предохранителей в блоке салона
№	Расшифровка	Ток, А
1	Отопитель и кондиционер 12В	25
Отопитель и кондиционер 24В	15
2	Кондиционер 12В	10
Система АБС — ABS 24В	15
Система облегчения трогания на подъеме 24В	10
3	Стартер	10
4	Магнитола, предохранитель прикуривателя Атлас	15
5	Правая фара	10
6	Левая фара	10
7	Лампа освещения салона, Часы	15
8	Аварийная сигнализация, звуковой сигнал	15
9	Габаритные огни 12 В	15
Габаритные огни, противотуманные фары 24 В
10	Стоп-сигналы	10
11	Стеклоочиститель и омыватель	15
12	Комбинация приборов, фонарь заднего хода	10
13	Подогреватель 12 В	15
ECU 24 В
14	Обогреватель сидений	15
15	Горный тормоз	10
16	Противотуманные фары 12 В	10
Система АБС — ABS 24 В	10
17	Указатели поворота	10
18	Генератор	15
19	Остановка двигателя	10
20	ECU	10
23	Электропривод стеклоподъемников	20

Блок реле находится вверху панели приборов за пластиковой крышкой.

Схема реле в блоке панели приборов
№	Описание
B19	Реле системы зарядки
B20	фары
B21	Реле системы кондиционирования, отопления и вентиляции
B22	габариты
B23	переключатель света фар
B24	звуковой сигнал
B34	задние противотуманные фонари (европа)
B35	лампы освещения при повороте (кроме европы)
B36	электропривод стеклоподъемников
B37	Реле выключателя по давлению (опция)
B38	горный тормоз

За кабиной

Расположение блока за кабиной.

Схема предохранителей в блоке за кабиной
№	Защищаемая цепь	Ток, А
21	Габаритные огни	10
22	Вентилятор кондиционера 12 В	15
Вентилятор кондиционера 24 В	10

Схема плавких вставок и реле в блоке за кабиной
№	Защищаемая цепь	Ток, А
1	MAIN	80
60
2	KEY SW	50
40
60
3	GLOW	60
60
4	CERAMIC/H	60
J12	Реле стартера

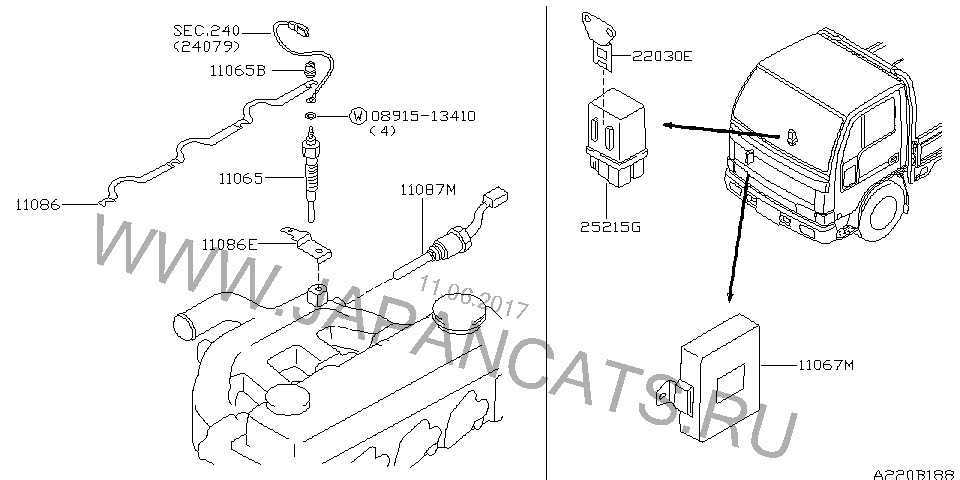

J13	Реле свечей накаливания
J14
J15	—
J16	Реле автомата управления прогревом NHR 55, NKR 55 12 Вконденсатора (CDS)
J17	—
J18	Реле управления горным тормозом
J19	Реле отключения кондиционера
J20	Реле повторителей указателей поворота

Материалы по теме
