Тойота старлет

Блоки в салоне

Общее расположение

Схема

Описание

• 4 – реле управления замками дверей
• 5 – блок реле и предохранителей №4
• 6 – блок предохранителей №1
• 7 – блок реле

Блок предохранителей и реле №1

На схеме обозначен как 6 и 7 и находится под панелью приборов на левой стойке в её нижней дальней части.

Закрыт защитной крышкой, с обратной стороны которой будет Ваша актуальная схема.

Пример блока

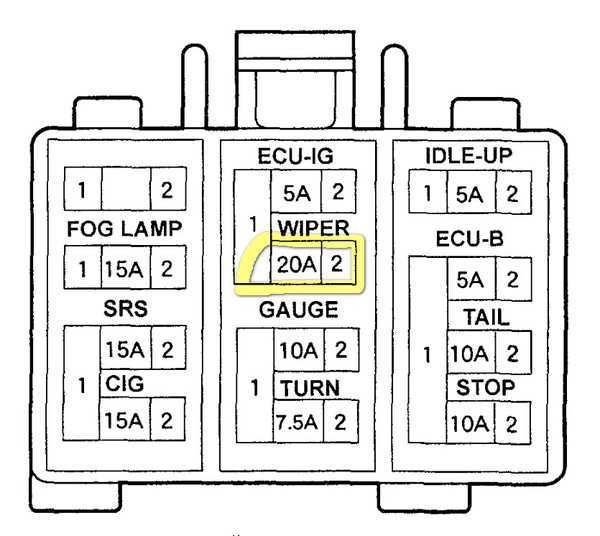

Схема

Назначение предохранителей

Правый руль

1	15А FOG – противотуманные фары
2	10А IGN – зажигание
3	15А STOP – стоп-сигналы
4	30А DEFOG – обогреватель стекла
5	20А CIG & RADIO  – прикуриватель, магнитола, зеркала
6	10А ECU-В – АБС, электро пита­ние центрального замка
7	10А TURN – указатели поворота
8	10А GAUGE  – приборы
9	15А TAIL – габариты
10	7,5А DEF-I/UP  – повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER – стеклоочистители

Левый руль

1	15А FOG – противотуманные фары
2	10А IGN – зажигание
3	15А STOP – стоп-сигналы
4	20А SEAT HTR – обогреватель сидений
5	20А CIG & RADIO  – прикуриватель, магнитола, зеркала
6	10А ECU-В – АБС, электро пита­ние центрального замка
7	10А TURN – указатели поворота
8	10А GAUGE  – приборы
9	10/15А TAIL – габариты
10	7,5А DEF-I/UP  – повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER – стеклоочистители

Обозначение реле

• a – POWER – стекло подъемники, люк и центральный замок
• b – FOG – противотуманные фары
• с – FLASHER – реле – прерыватель
• A – DEFOG – обогреватель стекла
• B – TAIL – габариты

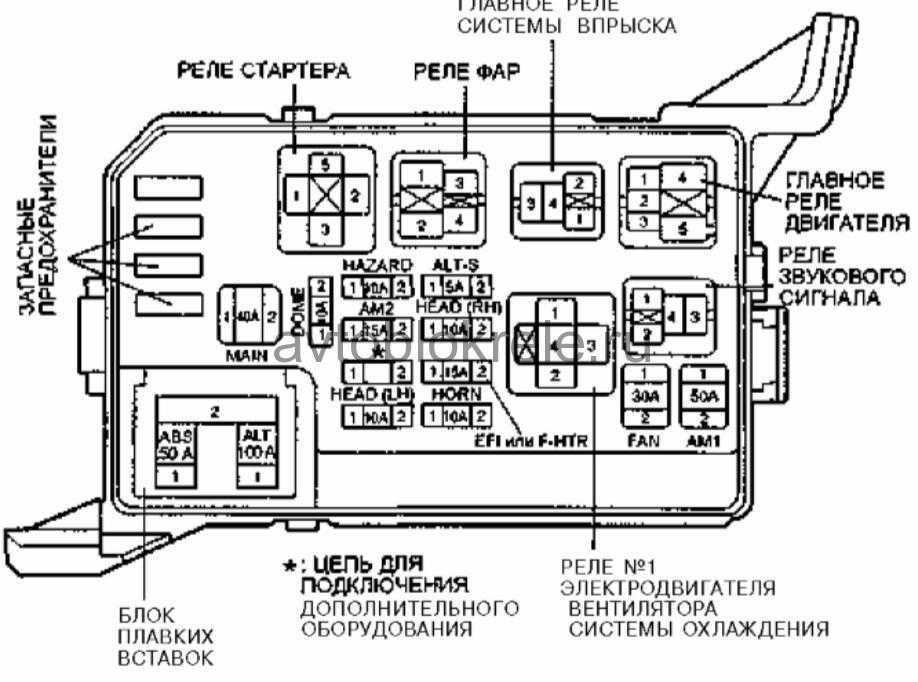

Схема

Описание

1. 40А HEATER – Отопитель
2. 15А А/С – Кондиционер
3. А – Реле отопителя

ᐅ Схема предохранителей и реле Toyota Corolla (1995-2002; E110)

№ Имя А
Назначение

1 TURN 7.5 Указатели поворота, аварийная сигнализация

2 — —  —

3 GAUGE 10 Комбинация приборов, лампы заднего хода, кондиционер, стеклоподъемники, обогрев заднего стекла, центральный замок

4 WIP 20 Стеклоочиститель и омыватель

5 I/UP 10 Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, блок управления зеркалами

DEF I−UP/
M−HTR 10 Обогрев заднего стекла, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива

6 ECU-IG 10 Система запуска, вентилятор системы охлаждения, блокировка селектора коробки передач, ABS, круиз-контроль

7 IGN 7.5 Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система зарядки, подушки безопасности, преднатяжители ремней безопасности

8 STOP 15 Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач

9 TAIL 15 Габаритный свет, комбинация приборов, подсветка панели приборов, освещение номерного знака, прикуриватель, часы, аудиосистема, обогрев заднего стекла, блок управления автоматической коробкой передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, кондиционер, аварийная сигнализация

10 — —  —

11 — —  —

12 OBD 7.5 Диагностический разъем

13 ECU-B 7.5
LHD: Подушки безопасности, преднатяжители ремней безопасности, задний противотуманный свет

5
RHD: Подушки безопасности, преднатяжители ремней безопасности, задний противотуманный свет

14 ST 5 Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива

15 D/L 30 Центральный замок

16 FOG 15 Противотуманный свет

17 S-HTR 15 Подогрев сидений

18 — —  —

19 CIG 15 Аудиосистема, часы, прикуриватель, зеркала с электроприводом, подушки безопасности, противоугонная система, преднатяжители ремней безопасности, блокировка селектора коробки передач

20 — —  —

21 Noise Filter — Предохранитель: «DOME»

22 DEF 40
LHD: Обогрев заднего стекла, предохранитель: ”DEF I−UP/M−HTR”

30
RHD: Обогрев заднего стекла, предохранитель: ”DEF I−UP/M−HTR”

23 POWER 30 Стеклоподъемники, люк

Предохранители и реле Форд Сиерра с описанием назначения и схемами блоков

Ford Sierra производился в 1982, 1983, 1985, 1984, 1986, 1987, 1988, 1989, 1991, 1990, 1992, 1993 и 1994 году. За время это модельный ряд форд сиерра раза два проходил модернизацию, соответственно и схем может блоков быть несколько. В нашем материале мы описание покажем блоков предохранителей и реле Форд схемами со Сиерра блоков и фотографиями. Выделим предохранитель прикуриватель за отвечающий.

крышки под капотом

Главный блок с реле и предохранителями находится в задней части моторного около пространства боковой стойки и закрыт защитной Вариант.

Схема

Описание

Вариант 2

Назначение

Схема 1

1	15А Левая основная Фара дополнительная левая фара
2	15А Правая основная правая, фара дополнительная фара
3	7,5А Левый указатель Правый
4	7,5А поворота указатель поворота, регулятор наклона Левый
5	5А фар габаритный огонь
6	5А Правый габаритный 15А
7	огонь Освещение панели приборов
8	15А насос Топливный
9	15А Омыватели фар
10	7,5А Внутренне часы, освещение, центральная блокировка, электрическая регулировка зеркала внешнего
11	15А Топливный насос
12	10А фонари Аварийные, противоугонная сигнализация, центральная блокировка
13	Обогрев 20А переднего сиденья, прикуриватель
14	10А сигнал Звуковой
15	15А Электродвигатель очистителя, насос стекол омывателя
16	20А Обогреватель заднего стекла и зеркала внешнего
17	15А Противотуманная фара
18	25А свечей Реле накаливания (дизель)
19	10А Задний фонарь противотуманным
20	10А Указатели поворота, огни хода заднего
21	7,5А Стоп-сигналы
22	4А Цепи управления, контроля устройство (с системой впрыска)
23	20А Топливный 30А
24	насос Электроподьемник стекол
A	Разгрузочное реле зажигания замка
В	Вспомогательный предохранитель дневного света задний или противотуманный свет
C	Звуковой сигнал
D	двигателя Управление
Е	Задние противотуманные огни
F	Указатели Обогрев
G	поворотов сиденья
H	Противотуманные фары
I	Замок управления рулевого и зажигания
II	Дневной свет
III	фар Очиститель
IV	Нагреватель заднего стекла
V	Изменение работы скорости очистителя ветрового стекла
VI	Внутреннее задержкой с освещение
VII	Система ABS
VIII	реле Временное режима kick-dowr (автоматическая передач коробка)
IX	Изменение скорости работы очистителя стекла заднего
X	Основные фары
XI	Управление двигателем (с впрыска системой)
XII	Блокировка запуска (с автоматической передач коробкой)

20А 2

1	Назначение Левая основная фара, левам фара дополнительная
2	20А Правая основная фара, дополнительная правая фара
3	10А Левый указатель 10А
4	поворота Правый указатель поворота, корректор фар наклона
5	10А Левый габаритный огонь
6	Правый 10А габаритный огонь
7	15А Освещение приборов панели
8	Резерв
9	30А Очистители фар
10	Внутреннее 20А освещение часы, центральная блокировка, регулировка электрическая внешнего зеркала
11	20А Насос (установка климатическая)
12	10А Аварийные фонари
13	30А переднего Обогрев сиденья, прикуриватель
14	30А Звуковой 30А
15	сигнал Электродвигатели очистителей, насос омывателя 30А
16	стекол Обогреватель заднего стекла и внешнего 20А
17	зеркала Противотуманная фара
18	30А Нагреватель
20	Указатели 15А поворота, огни заднею хода
21	Стол 15А-сигналы
22	10А Цепи управления, контроля устройство
23	20А Электро подъемник переднего 30А
24	стекла Топливный насос
A	Свободный
B	Вспомогательное дневного реле света или задние противотуманные Звуковой
C	огни сигнал
D	Управление двигателем (с системой Электрическая)
I	впрыска регулировка и нагрев внешнего зеркала
F	поворотов Указатели
G	Обогрев сиденья
H	Противотуманные фары
I	рулевого Замок управления и зажигания
II	Дневной свет
Очиститель	III фар
IV	Свободный
V	Изменение скорости очистителя работы ветрового стекла
VI	Внутреннее освещение с VII
задержкой	Система ABS
VIII	Временное kick реле-down (автоматическая коробка передач)
IX	климатического Насос устройства
X	Основные фары
XI	Управление системой (с двигателем впрыска)
XII	Блокировка запуска (с коробкой автоматической передач)

Дополнительные элементы

В моторном отсеке в блоке дополнительном реле (между верхним креплением стойки правой подвески и аккумулятором) могут находиться реле следующие:

• подогрева впускного коллектора;
• выключения управления модуля зажиганием ESC II и шагового двигателя холостого регулятора хода;
• кондиционер с предохранителем 15 А;
• реле числа датчика оборотов двигателя.

Блок в салоне

В под блоке передней панелью с правой стороны (средней между частью передней панели и вещевого могут) ящика находиться следующие реле:

• запуска двигателя теплого (двигатели с впрыском);
• контроля свечения центрального;
• лампочек замка;
• предупредительного индикатора указателя.

кронштейна Около рулевой колонки могут находиться предохранители следующие:

Замена предохранителей

Перед проведением профилактики подготавливаем:

• Комплект новых предохранителей ножевого типа;
• Отвертку;
• Дополнительное освещение;
• Трещотка, головка на «10» для демонтажа блока в сборе;
• Пластиковый пинцет для извлечения модулей.

Последовательность действий при самостоятельной замене модулей в салоне Мерседес Спринтер:

• Открываем водительскую дверь, фиксируем машину на стояночный тормоз, выключаем зажигание;
• Под рулевым колесом расположен монтажный блок. Отщелкиваем пластиковую крышку, пинцетом извлекаем неисправный модуль по порядковому номеру;
• На штатное место вставляем новый предохранитель, закрываем крышку.

При возникновении необходимости установки блока в сборе, необходимо дополнительно выкрутить два фиксатора отверткой, отсоединить колодки с проводами, после чего извлечь плату, заменить новой. Чтобы установить новые модули на печной отопитель нужно сдвинуть водительское сиденье назад до упора. В полости основы кресла установлен монтажный блок с модулями для печного отопителя.

Аккуратно отщелкиваем крышку, отыскиваем модуль по порядковому номеру, извлекаем его. На место неисправного вставляем новый, закрываем крышку вновь, регулируем сиденье.

В отличие от предохранителей, реле – прерыватели имеют больший срок службы, подлежат замене реже. В основном, после аварий, столкновения, при механическом повреждении.

Проверяйте монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте скопление конденсата в корпусе.

Предохранители и реле Toyota Tercel (L50; 1994-1999)

Автор redactor3 На чтение 4 мин. Просмотров 243 Опубликовано 15.08.2020

В данной статье мы рассматриваем Toyota Tercel (L50) пятого поколения, выпускавшуюся с 1994 по 1999 год. Здесь вы найдете схемы предохранителей Toyota Tercel 1994, 1995, 1996, 1997, 1998 и 1999 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).

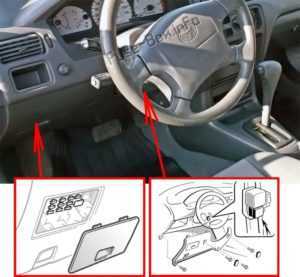

Блок предохранителей в салоне

Он расположен за крышкой слева и под рулевым колесом. Также есть один предохранитель в правом боковом креплении, и для доступа к нему необходимо снять панель под рулевым колесом.

Схема блока предохранителей

Назначение предохранителей в панели приборов

№	название	ампер	Описание
14	СТОП	10А	Стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система управления блокировкой переключения передач
15	A / C	10А	Кондиционер
16	ХВОСТИК	15А	Задние фонари, габаритные огни, подсветка номерного знака, подсветка приборной панели, система кондиционирования воздуха, аварийные мигалки, система кондиционирования воздуха, обогрев заднего стекла, автомобильная аудиосистема, прикуриватель, часы
17	ДАТЧИК	10А	Манометр и измерители, индикатор напоминания об обслуживании (кроме индикатора дальнего света фар) и предупреждающие зуммеры (кроме сигнальных ламп выпуска, открытой двери и системы SRS), фонари заднего хода, обогреватель заднего стекла, электрические стеклоподъемники
18	ПЕРЕМЕНА	7.5A	1995-1997: Указатели поворота, аварийные мигалки;1998-1999: Указатели поворота.
19	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	20А	Дворники и омыватель лобового стекла
20	ECU-IG	5A	1995-1997: Антиблокировочная тормозная система, кондиционер;1998-1999: Антиблокировочная тормозная система, система кондиционирования воздуха, система управления блокировкой переключения передач, система дневных ходовых огней.
21	CIG & RADIO	15А	Прикуриватель, автомобильная аудиосистема, часы, система защиты от кражи, система управления блокировкой переключения передач, система подушек безопасности SRS, преднатяжители ремней безопасности
22	IGN	5A	Система зарядки, сигнальная лампа разряда, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности
23	SRS или ECU-B	5A	Сигнальная лампа подушки безопасности SRS
29	DEF	30А	Обогрев заднего стекла
30	PWR	30А	Электрические стеклоподъемники, система блокировки дверей с электроприводом

Рядом с аккумулятором есть два-три блока предохранителей.

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	название	ампер	Описание
1	ГОЛОВКА (ЛЕВАЯ)	10А	Без ДХО: Левая фара
1	DRL	5A	С ДХО: система дневных ходовых огней
2	ГОЛОВКА (ПРАВ.)	10А	С ДХО: не используется;Без ДХО: Правая фара
3	AM2	15А	Система зажигания, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности, система стартера
4	ХАЗ-HORN	15А	1995-1997: Звуковые сигналы, указатели поворота, аварийные сигналы, противоугонная система;1998-1999: Звуковые сигналы, аварийная сигнализация, система защиты от кражи.
5	EFI	15А	1995-1997: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха;1998–1999: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива.
6	DOME	10А	Внутреннее освещение, сигнальная лампа открытой двери, часы, автомобильная аудиосистема, система защиты от кражи, система дневных ходовых огней
7	OBD-II	7.5A	Бортовая система диагностики
8	ALT-S	5A	Система зарядки
10	HEAD_ (RH-LWR)	10А	С ДХО: Правая фара (ближний свет)
11	HEAD_ (ЛГ-LWR)	10А	С ДХО: Левая фара (ближний свет)
12	HEAD_ (RH-УПР)	10А	С ДХО: Правая фара (дальний свет)
13	HEAD_ (ЛГ-УПР)	10А	С ДХО: Левая фара (дальний свет)
24	CDS FAN	30А	Электрические вентиляторы охлаждения
25	РАД ВЕНТИЛЯТОР	30А	Электрические вентиляторы охлаждения
26	ОБОГРЕВАТЕЛЬ	40А	Система кондиционирования, предохранители «A / C»
27	ЗАТЕМНИТЕЛЬ	30А	С ДХО: предохранители «ГОЛОВКА (RH-LWR)», «ГОЛОВКА (LH-LWR)», «ГОЛОВКА (ПРАВ.
28	ОСНОВНОЙ	30А	Стартерная система
31	ABS	60А	Антиблокировочная тормозная система
32	AM1	50А	Предохранители «DEF», «WIPER», «GAUGE», «ECU-IG», «TURN», «IGN», «PWR» и «CIG & RADIO»
33	ALT	100A	«ABS», «STOP», «TAIL», «ECU-B» или «SRS», «DEF», «AM1», «WIPER», «GAUGE», «ECU-IG», «TURN», «PWR» «и» CIG & RADIO «предохранители

Блок под капотом

Находится рядом с бочком омывающей жидкости, под защитной крышкой.

Описание

Вариант 1

F1	10А Система снижения токсичности выхлопа
F2	15А Система снижения токсичности выхлопа
F3	15А Система снижения токсичности выхлопа
F4	10А Система снижения токсичности выхлопа
F5	30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева
F6	3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание
F7	7,5А Модуль управления силовым агрегатом
F8	20А Вентилятор охлаждения
F9	30А Левый стеклоочиститель ветрового стекла
F10	30А Правый стеклоочиститель ветрового стекла
F11	10А Муфта компрессора системы кондициониро­вания
F12	20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива
F13	Резерв
F14	30А Система снижения токсичности выхлопа — зажигание
F15	Не используется
F16	Не используется
F17	Не используется
F18	40А Антиблокировочная система тормозов, насос системы поддержания устойчивости
F19	30А Соленоид стартера
F20	60А Свечи накаливания
F21	60А Реле 3 зажигания
F22	Резерв
F22	Резерв
F23	Резерв
F24	7,5А Топливный насос высокого давления
F25	Резерв
F26	Резерв
F27	Резерв
F28	Резерв
F29	Резерв
F30	40А Вентилятор 1 системы охлаждения
F31	40А Вентилятор 2 системы охлаждения
F32	60А Электродвигатели (два) стеклоочистителей ветрового стекла
F33	20А Запуск-остановка вспомогательного водяного насоса
F34	Резерв
F35	15А Источник питания системы управления силовым агрегатом
F36	15А Датчик NOXI 2
F37	7,5А Клапан управления обьемом
F38	7,5А Датчик массового расхода воздуха
F39	15А Испаритель топлива дизельного насоса
Реле
R1	Зажигание
R2	Стартер
R3	Стеклоочиститель заднего окна
R4	Не используется
R5	вентилятор охлаждения
R6	Стеклоочиститель ветрового стекла — включение и выключение
R7	Стеклоочиститель ветрового стекла — низкая и высокая скорость работы
R8	Не используется
R9	Не используется
R10	Муфта компрессора системы кондиционирования
R11	Свеча предпускового подогрева топлива системы испарителя
R12	Топливный насос высокого давления
R13	Насос привода на все колеса
R14	Система Econetic
R15	Вентиляторы системы охлаждения: высокоскоростной и низко­скоростной
R16	Система снижения токсичности выхлопа
R17	Модуль управления силовым агрегатом
R18	Вентилятор системы охлаждения — высокоскоростной

Вариант 2

F1	5А Выключение звука радиоприемника
F2	Резерв
F3	Резерв
F4	Резерв
F5	Резерв
F6	15А Датчик оксидов азота
F7	15А Датчик твердых частиц
F8	20А Высокоскоростной вентилятор системы охлаждения
F9	Резерв
F10	Резерв
F11	Резерв
F12	Резерв
F13	Резерв
F14	Резерв
F15	Резерв
F16	Резерв
F17	Резерв
F18	40A Вентилятор 2 системы охлаждения
F19	40/60A вентилятор системы охлаждения
F20	40A Система снижения токсичности выхлопа
F21	40А Свеча предпускового подогрева 2
F22	40А Свеча предпускового подогрева 1
F23	10А Муфта компрессора системы кондиционирования
F24	Резерв
F25	15А Правые фары с газоразрядными лампами высокой интенсивности
F26	15А Левые фары с газоразрядными лампами высокой интенсивности
F27	Резерв
F28	5А Нагревательный элемент клапана принудительной вентиляции картера
F29	7,5/15А Насос охлаждающей жидкости
F30	40/60А Реле модуля управления силовым агрегатом
F31	20А Реле «работа-пуск» 2
F32	20A Дополнительный отопитель, работающий на топливе
F33	Резерв
F34	Резерв
F35	20А Модуль управления силовым агрегатом
F36	20А Силовой провод 5 автомобиля
F37	15А Бак с реагентом.  Клапан системы рециркуляции отработавших газов
F38	10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро – распределительной коробки двигателя
F39	Система управления свечей предпускового подогрева
Реле
R1	Высокоскоростной вентилятор системы охлаждения
R2	Не используется
R3	Стеклоочиститель заднего окна
R4	Модуль пневматической подвески
R5	Вентилятор охлаждения
R6	Не используется
R7	Левые фары с газоразрядными лампами высокой интенсивности
R8	Правые фары с газоразрядными лампами высокой интенсивности
R9	Стартер
R10	Муфта компрессора системы кондиционирования
R11	Не используется
R12	Не используется
R13	Катализатор системы снижения токсичности выхлопа
R14	Не используется
R15	Низкоскоростной вентилятор системы охлаждения
R16	Не используется
R17	Не используется
R18	Модуль управления силовым агрегатом

Блок под капотом

Основной блок с предохранителями и реле расположен в левой части моторного отсека, рядом с аккумулятором. Возможно несколько вариантов его исполнения.

Вариант 1

Обозначение

p, blockquote 24,0,0,1,0 —>

Предохранители
а	50A HTR (отопитель)
b	40A MAIN (главная плавкая вставка)
с	30A CDS (вентилятор конденсатора)
d	30A RDI (вентилятор радиа­тора кондиционера)
e	100A ALT (зарядка)
f	50А ABS (АБС)
1	15A HEAD RH* (правая фара)
2	15A HEAD LH* (левая фара)
3	15A EFI (система впрыска)
4	запасной
5	запасной
6	15A HAZARD (аварийная сиг­нализаций)
7	10A HORN (звуковой сигнал)
8	—
9	7,5A ALT SENCING (зарядка)
10	20А DOME (электро привод и освещение салона)
11	30А AM2 (Цепь AM3 замка зажигания, выводы IG2 ST2 )
Реле
А	STARTER — Стартер
В	HEATER — Отопитель
С	EFI MAIN — Система впрыска
D	ENGINE MAIN — Главное реле
Е	HEAD — Фары
F	HORN — Сигнал
G	FAN №1 — Вентилятор радиатора

Вариант 2

Фото — пример

Расшифровка

p, blockquote 29,0,0,0,0 —>

Реле А — реле №1 э/дв. вентилятора системы охлаждения, В — реле стартера, С — реле звукового сигнала, D — реле фар, Е — реле системы впрыска, F — реле №2 э/дв. вентилятора системы охлаждения, G — реле №3 э/дв. вентилятора системы охлаждения, Н — реле кондиционера;

Плавкие вставки 1 — ALT 100А (120А для двигателей 3S-FSE), 2 — ABS 60A, 3 — HTR 40A;

Предохранители 4 — DOME 7,5А, Освещение салона 5 — HEAD RH 15A, Фара правая сторона 6 — ECU-B 10А, Система подушек безопасности (SRS), анти­ блокировочная система тормозов 7 — АМ2 20А, Замок зажигания 8 — RADIO 10A, Радио и аудио система 9 — перемычка, 10 — HEAD LH 15A, Фара левая сторона 11 — HORN 10A, Сигнал 12 — ALT-S 5А, Генератор 13 — POWER 2 30A, 14 — HAZARD 10A, Аварийная сигнализация 15 — EFI 15A (3S-FSE 20A), Электронный блок управления двигателем 16 — FAN SUB 30A (40A дизельные модели), Вентилятор охлаждения 17 — FAN MAIN 40A (50A дизельные модели), Вентилятор охлаждения 18 — MAIN 50A, Главный предохранитель 19 — EFI №2 25A (только 3S-FSE), Электронный блок управления двигателем

Отдельные предохранители и реле могут устанавливаться вне данного блока.

p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>

Источник
