Предохранители и реле Toyota Vista

Рассмотрены автомобили Тойота Виста, Виста Ардео 1998, 1999, 2000, 2001, 2002 года выпуска.

Расположение блоков управления в моторном отсеке Toyota Vista.

1 — датчик абсолютного давления во впускном коллекторе (3S-FE, 3S-FSE), 2 — электронный блок управления ABS (с 04.2000 г.), 3 — блок реле (3S-FSE), 4 — монтажный блок в моторном отсеке, 5 — блок реле в моторном отсеке, 6 — левый передний датчик SRS, 7 — электронный блок управления двигателем, 8 — правый передний датчик SRS.

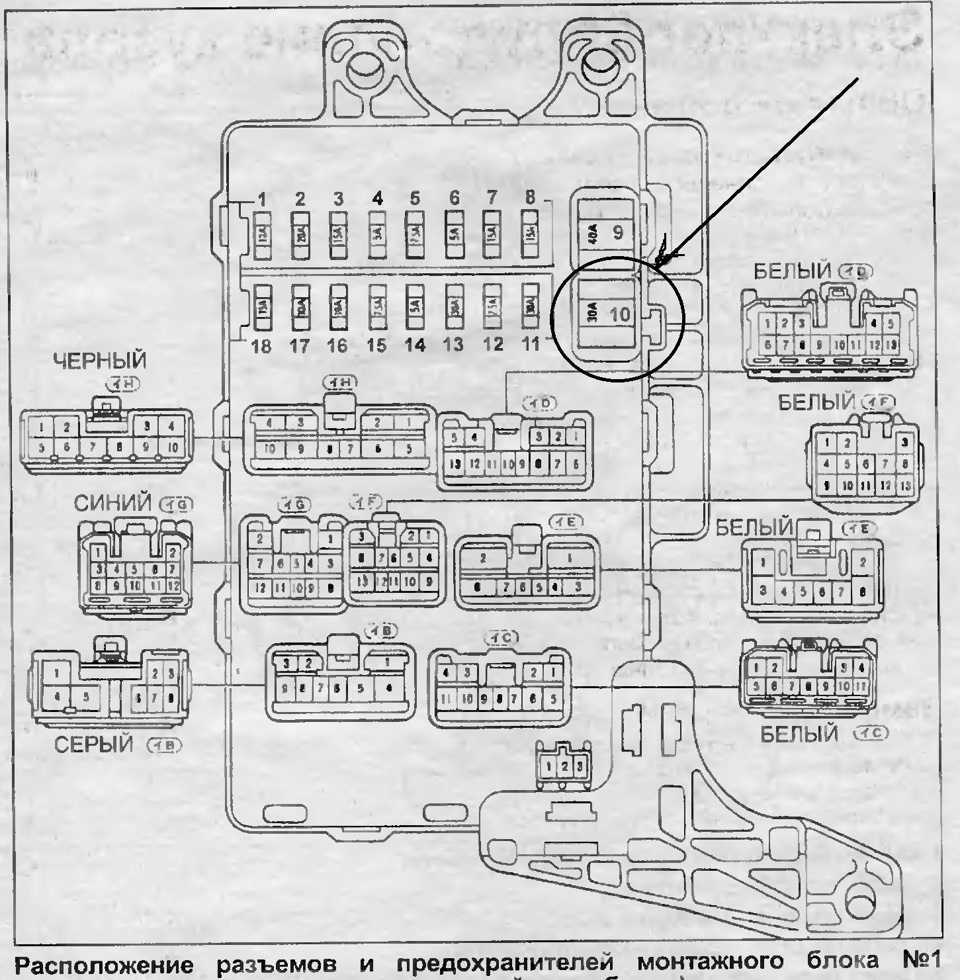

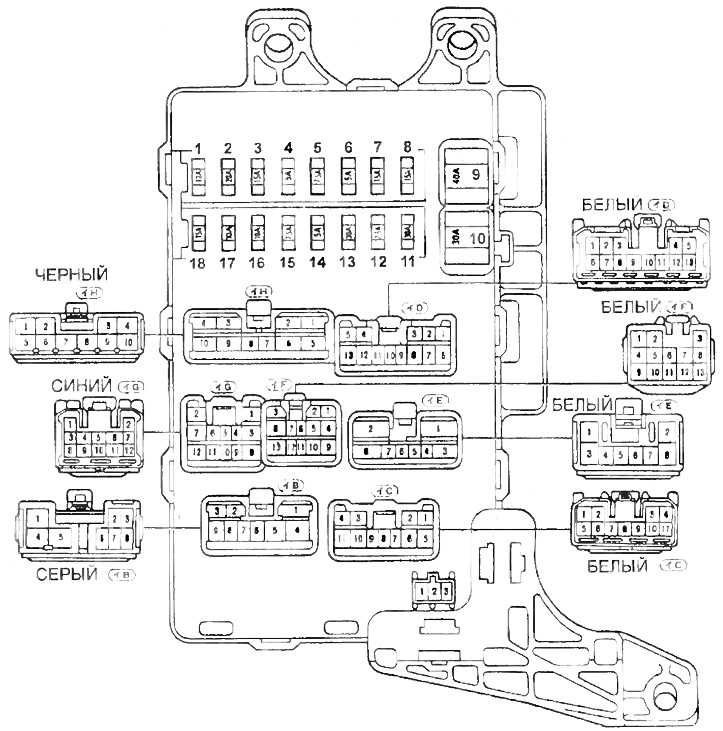

Схема расположение реле и предохранителей в монтажном блоке под капотом.

• Система зарядки
• Электростеклоподъемники
• Комбинация приборов
• Противотуманные фары
• Габариты
• Подсветка
• Система автоматического управления освещением

• Система запуска
• Система автоматического управле­ния освещением

• Система электронного управления двигателем
• Система электронного управления АКПП

• Система запуска
• Система зажигания
• Система электронного управления двигателем (3S-FE, 3S-FSE)

(7A) EFI №1 / 15А EFI №1

• Система электронного управления двигателем
• Система электронного управления АКПП

Система электронного управления двигателем

• Вентилятор системы охлаждения 30А RDI
• Вентилятор системы охлаждения 40A ABS №1

• Система электронного управления двигателем (3S-FSE)
• Система электронного управления АКПП

Указатели поворота и аварийная сигнализация

• Система SRS (подушки безопасности)
• Комбинация приборов

• система запуска
• система зарядки

• Комбинация приборов
• Фара (правая)

Фара (левая)

Инструкция по замене предохранителей Toyota Corona/Caldina

От того в каком состоянии находятся плавкие предохранители напрямую зависит исправность работы многих деталей автомобиля. В случае поломки фар или других электрических узлов Toyota Corona/Caldina первым делом следует проверить именно эти детали.

Диагностика состояния предохранителей

Определить неисправность можно лишь при непосредственном осмотре предохранителей. На неисправность укажут явные дефекты деталей, похожие на разрыв соединения. Если их нет, но элемент все же вызывает подозрения, то его лучше всего заменить.

Рекомендации от производителя Toyota Corona/Caldina

Перед переходом к процессу снятия и установки новых деталей, следует усвоить следующие советы от специалистов:

для замены предохранителей, рассчитанных на малые токи, нужно воспользоваться специальным инструментом – съемником типа «пинцет»;
стоит следить за тем, чтобы новая деталь полностью соответствовала бывшей в употреблении, чтобы избежать серьезных повреждений и даже пожара;
перед тем, как решать проблему с плавкими предохранителями, следует обратить внимание на плавкие вставки, которые также могут быть причиной неисправности.

Для того чтобы оперативно проводить замену стоит перестраховаться. Купив набор запасных предохранителей, можно быстро купировать неисправность прямо на месте и продолжить путь.

Как заменить поврежденный предохранитель?

Узнать о подробностях проверки и замены предохранителей Toyota Corona/Caldina можно из специальной инструкции, подготовленной производителем

Обратите внимание на иллюстрации и табличные данные. Они очень важны для того, чтобы не ошибиться во время снятия и установки деталей

etlib.ru

Схема и расположение блоков предохранителей

В конструкции автомобиля предусмотрено несколько блоков предохранителей:

• в моторном отсеке;
• в панели приборов.

Салонный отсек

Монтажная коробка закреплена в нижней части панели приборов со стороны левой ноги водителя. Для доступа к защитным элементам необходимо снять прямоугольную пластиковую крышку, которая удерживается эластичными фиксаторами. На внутренней части заглушки нанесена схема предохранителей (количество элементов зависит от уровня оснащения автомобиля).

Список, номинал и назначение элементов типа А, расположенных в салоне автомобиля (сверху вниз и слева направо):

1. Электрические приводы замков, штатный охранный комплекс, подсветка салона, задняя противотуманная фара и вентилятор системы кондиционирования (10 А).
2. Освещение салона и личинки замка зажигания, электронные часы и дисплей многофункционального компьютера (7,5 А).
3. Розетка прикуривателя (15 А).
4. Электрические приводы зеркал заднего вида и дополнительные цепи питания часов и дисплея (5 А).
5. Штатная магнитола (10 А).
6. Розетка для дополнительного оборудования (15 А).
7. Дополнительное питание магнитолы (20 А).
8. Комбинация приборов, электромагнитный блокиратор селектора коробки передач (10 А).
9. Система ABS и подушки безопасности, элементы управления электрическими приводами стекол (10 А).
10. Система очистки ветрового стекла (25 А).
11. Климатическая установка (10 А).
12. Обогрев зеркал (10 А).
13. Система впрыска топлива и пуска мотора (5 А).
14. Фронтальные противотуманные фары (15 А).
15. Задняя электрическая шторка Sun Shade (опция, 15 А).
16. Внутрисалонное зеркало, блок круиз-контроля и электрический привод люка (опция, 10 А).
17. Система подсветки перчаточного ящика и элементов на панели приборов (10 А).
18. Габаритное освещение (10 А).
19. Электрический стеклоподъемник сзади по левой стороне (20 А).
20. Электрический стеклоподъемник со стороны переднего пассажира (20 А).
21. Колодка диагностики (7,5 А).
22. Система подогрева передних сидений (20 А).
23. Электрический насос омывателя стекла (15 А).
24. Электрический вентилятор системы охлаждения (10 А).
25. Лампы стоп-сигнала, блоки ABS и круиз-контроля (15 А).
26. Блокиратор Fuel Open лючка топливного бака (5 А).
27. Контроллер управления электрическим оборудованием кузова (25 А).
28. Усилитель звука (опция, 25 А).
29. Электрический стеклоподъемник сзади по правой стороне (20 А).

Назначение и номинал элементов типа В в салоне:

1. Электрический стеклоподъемник двери водителя и люк в крыше (30 А).
2. Электрические приводы регулировки сидений водителя и пассажира (30 А).
3. Def, обогрев заднего стекла (40 А).

Моторный отсек

Основной блок в моторном отделении находится в зазоре между опорой передней правой стойки и аккумулятором. Сверху коробка закрыта пластиковым кожухом с пружинными фиксаторами. Дополнительный модуль установлен в зазоре между батареей и блоком радиаторов систем охлаждения двигателя и кондиционирования воздуха в салоне.

Перечень и номинал элементов типа А, установленных в основном блоке (сверху вниз и слева направо):

1. Ближний свет левой фары (15 А).
2. Ближний свет правой фары и корректор положения пучка света (15 А).
3. Дневные ходовые огни (опция, 5 А).
4. Контроллер ABS и система стабилизации курса (7,5 А).
5. Резерв (10 А).
6. Резерв (15 А).
7. Резерв (5 А).
8. Система зажигания (30 А).
9. Дальний свет справа (10 а).
10. Дальний свет слева (10 А).
11. Система впрыска топлива (5 А).
12. Телефон (опция, 5 А).
13. Зарядка батареи (5 А).
14. Система пуска мотора (15 А).
15. Впрыск горючего и системы безопасности (10 А).
16. Дверные замки (25 А).
17. Система впрыска топлива (20 А).
18. Клаксон (10 А).
19. Контроллеры двигателя и штатной магнитолы (Ecu B, Rad и Dome) (30 А).
20. Контролер системы впрыска бензина в коллектор (25 А).
21. Дополнительные цепи, обеспечивающие подачу топлива (10 А).
22. Аварийная световая сигнализация (15 А).

Назначение и номинал элементов типа В в моторном отсеке:

1. Защита фар головного света и дневных ходовых огней (40 А).
2. Контроллеры систем ABS, курсовой устойчивости и управления тягой (40 А).
3. Электрический мотор вентилятора охлаждения (30 А).
4. Вспомогательный мотор вентилятора системы охлаждения (30 А).
5. Управление системой кондиционирования (50 А).
6. Блок очистки фар (30 А).
7. Дополнительные цепи систем ABS, курсовой устойчивости и управления тягой (30 А).

В верхней части блока находится силовой элемент типа С на 120 А, обеспечивающий общую защиту электрических цепей автомобиля. Рядом расположена вставка типа С на 50 А, предотвращающая выход из строя блока ABS. В отдельном малогабаритном блоке перед радиатором расположен единственный элемент типа А номиналом 7,5 А. Деталь защищает блок антиблокировочной системы тормозов (ABS) и поддерживает работоспособность системы контроля тяги. Рядом расположены вспомогательные реле ABS.

Предохранители Toyota Vista (V50), 1998 — 2003

Большинство цепей питания электрооборудования японского седана защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне.

Информация актуальна для моделей Тойота Виста (V50) 1998, 1999, 2000, 2001, 2002, 2003 года выпуска 2WD & 4WD с двигателями 1ZZ-FE (1,8 л), 3S-FE (2,0 л), 3S-FSE (2,0 л D-4).

В салоне

Находится за бардачком.

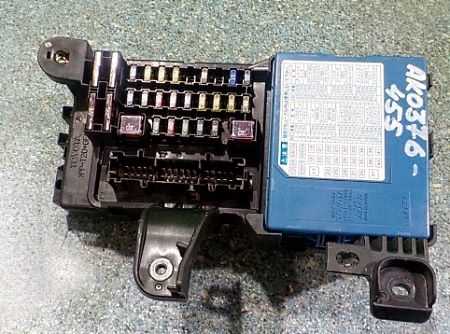

Фото — пример исполнения.

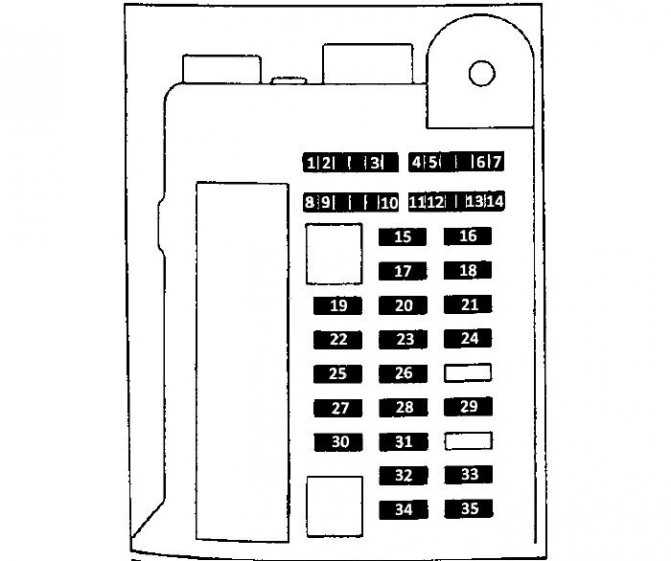

Схема предохранителей в блоке в салоне (модели до 04.2000 г.)
№	Ток, А	Описание
1	5	Противотуманная фара
2	5	Габариты
3	5	Электронный блок управления трансмиссией аварийная сигнализация
4	5	Комбинация приборов
5	5	Система тормозов (ABS)
6	5	Индикаторы
7	5	Вентилятор
8	5	Бортовой компьютер
9	5	Отопитель, система дистанционного управления центральным замком
10	5	Освещение салона
11	5	Бортовой компьютер
12	5	Электроприводы стеклоподъемников
13	5	Обогреватель заднего стекла
14	5	Фонарь заднего хода
15	15	Омыватель
16	15	Стоп-сигналы
17	7,5	Указатели поворотов
18	20	Антиобледенитель щеток стеклоочистителя лобового стекла
19	30	Люк
20	10	Кондиционер и отопитель
21	20	Замок зажигания
22	10	Система подушек безопасности (SRS)
23	7,5	Система блокировки селектора АКПП и замка зажигания, часы, электропривод боковых зеркал
24	20	Электропривод стеклоподъемника двери водителя
25	30	Центральный замок
26	15	Стеклоочиститель заднего стекла
27	15	Прикуриватель
28	20	Электропривод стеклоподъемника задней правой двери
29	7,5	Диагностика OBD
30	7,5	Антиобледенитель щеток стеклоочистителя лобового стекла
31	20	Электропривод стеклоподъемника передней двери пассажира
32	20	Электропривод стеклоподъемника задней левой двери
33	15	Аудиосистема
34	25	Переключатель управления стеклоочистителя и омывателя
35	15	Противотуманная фара

Схема предохранителей в блоке салона Виста (модели с 04.2000 г.)
№	Ток, А	Расшифровка
1	10	Противотуманная фара
2	10	Габариты
3	10	Электронный блок управления трансмиссией, аварийная сигнализация
4	7.5	Комбинация приборов
5	7.5	Антиблокировочная система тормозов (ABS)
6	7.5	Индикаторы
7	7.5	Вентилятор
8	7.5	Бортовой компьютер
9	7.5	Отопитель, система дистанционного управления центральным замком
10	7.5	Освещение салона
11	7.5	Бортовой компьютер
12	7.5	Электроприводы стеклоподъемников
13	7.5	Обогреватель заднего стекла
14	7.5	Фонарь заднего хода
15	15	Омыватель
16	15	Стоп-сигналы
17	7,5	Указатели поворотов
18	20	Антиобледенитель щеток стеклоочистителя лобового стекла
19	30	Люк
20	10	Кондиционер и отопитель
21	20	Замок зажигания AM1
22	10	Система подушек безопасности (SRS)
23	7,5	Система блокировки селектора АКПП и замка зажигания, часы, электропривод боковых зеркал
24	20	Электропривод стеклоподъемника двери водителя
25	25	Центральный замок
26	15	Стеклоочиститель заднего стекла
27	10	Система подогрева боковых зеркал
28	15	Прикуриватель
29	20	Электропривод стеклоподъемника задней правой двери
30	7,5	Диагностика OBD
31	7,5	Антиобледенитель щеток стеклоочистителя лобового стекла
32	20	Электропривод стеклоподъемника передней двери пассажира
33	20	Электропривод стеклоподъемника задней левой двери
34	15	Магнитола
35	25	Переключатель управления стеклоочистителя и омывателя
36	15	Противотуманная фара

В моторном отсеке

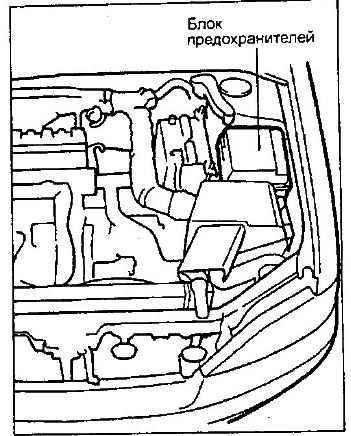

Расположен в правой части подкапотного пространства.

Общий вид блока.

Схема элементов блока в моторном отсеке (модели до 04.2000 г.).
№	Ток, А	Защищаемая цепь
1	10	Аварийная сигнализация
2	20	Электронный блок управления двигателем EFI
3	10	Замок зажигания AM2
4	15*2	Система электронного управления дроссельной заслонкой
5	15	Электронный блок управления двигателем IG2
6	10	Звуковой сигнал
7	7,5	Генератор
8	7,5*1; 15*2	Электронный блок управления двигателем EFI №1
9	7.5	Система подушек безопасности (SRS)
10	30	CUT
11	10	Правая фара ближнего света
12	25	Антиблокировочная система тормозов (ABS)
13	10	Левая фара ближнего света
14	7.5	Электронный блок управления двигателем EFI №2
15	10	Правая фара дальнего света
16	10	Левая фара дальнего света
1 — модели с двигателями 1ZZ-FE и 3S-FE; 2 — модели с двигателем 3S-FSE

Схема блока в моторном отсеке (модели с 04.2000 г.).
№	Ток, А	Назначение
1	10	Аварийная сигнализация
2	20	Электронный блок управления двигателем EFI
3	10	Замок зажигания AM2
4	15	Электронный блок управления двигателем IG2
5	10	Звуковой сигнал
6	7,5	Генератор
7	7,5	Электронный блок управления двигателем EFI №1
8	7,5	Система подушек безопасности (SRS)
9	30	CUT
10	10	Правая фара ближнего света
11	25	Антиблокировочная система тормозов (ABS)
12	10	Левая фара ближнего света
13	7,5	Электронный блок управления двигателем EFI №2
14	10	Правая фара дальнего света
15	10	Левая фара дальнего света

Блоки в салоне

Блок предохранителей

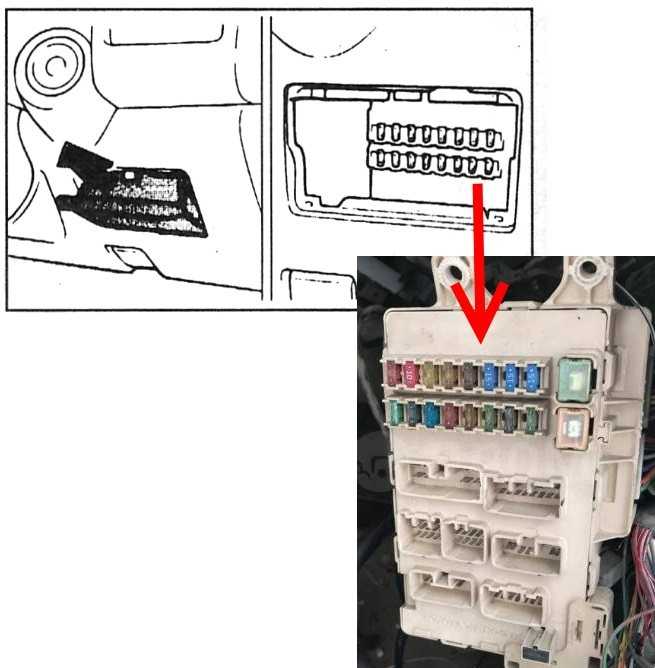

Он находится под рулевым колесом и прикрыт защитным кожухом.

фото — пример

На задней крышке должно быть обновленное описание агрегата для вашего автомобиля.

Серийный номер этого обозначения будет размещен в правом углу. Вот 4 наиболее распространенных варианта:

• 5J0010675 — Fabia с 2007 по 2010 год.
• 5J0010743 — Fabia с 2010 по 2012 год
• 5J0010623A — Fabia 2 с 2007 по 2010 (дорестайлинг)
• 5J0010826P — Fabia с 2012 по 2015 год

Следовательно, обозначение может измениться.

Общая схема

Описание

1. Не принято
2. Реле стартера 5А
3. 7.5A Электроника двигателя, блок управления бортовой сетью, регулятор угла наклона фар, диагностика интерфейса шины данных, стабилизатор напряжения
4. Блок управления АБС 5А, датчик угла поворота рулевого колеса, кнопка режима Старт-стоп
5. Устройство круиз-контроля 5А (для бензиновых двигателей)
6. 10А Фонарь заднего хода, (для автомобилей с МКПП)
7. 5A Блок управления двигателем, Система зажигания (для автомобилей с механической коробкой передач), 7.5A Электронная система двигателя, Рычаг предварительного выбора автоматической коробки передач
8. 5A Выключатель педали тормоза, Выключатель педали сцепления, Блок управления вентилятором радиатора
9. 5А Блок управления адаптивным освещением и регулировкой угла наклона фар, Блок управления кондиционером, климат-контролем, вентилятором радиатора, блоком управления парктроником.
10. не принято
11. 5A Регулировка наружных зеркал заднего вида
12. 5А Блок управления распознавания прицепа
13. 5A Мехатроник коробки передач с двойным сцеплением, блок управления автоматической коробкой передач
14. 10A Модуль адаптивного света левой фары, Модуль адаптивной фары правой стороны
15. Преобразователь напряжения 5А 12В / 5В, Навигация
16. 5A Блок управления двигателем, реле топливного насоса, датчик спидометра (для автомобилей без АБС), блок управления топливным насосом
17. 7.5A Левая или правая лампа дневного света (ДХО), левый или правый светодиодный модуль ДХО и габаритный свет
18. 5A Обогрев наружных зеркал заднего вида
19. 5A Контакт S
20. 15А Блок управления топливным насосом
21. 10A Фонарь заднего хода для автомобилей с АКПП или противотуманными фарами при подключении через BCM
22. 7,5А Панель приборов, диагностический разъем, блок управления, многофункциональное рулевое колесо (без системы старт-стоп)
23. 15А Внутреннее освещение кузова, полка для хранения, освещение багажного отделения
24. 5А Блок управления бортовой электросетью автомобиля
25. Сиденья с подогревом 20А
26. Электродвигатель заднего стеклоочистителя 10А
27. не принято
28. 10A Электроника двигателя
29. 10A Электроника двигателя
30. 15A / 20A Топливоподкачивающий насос, трансформатор высокого напряжения системы зажигания, датчик положения педали сцепления, реле малой тепловой мощности, круиз-контроль (для дизельных двигателей)
31. Лямбда-зонд 10А
32. 15A Клапан регулировки давления топлива
33. 15А Блок управления двигателем
34. 20A Вакуумный насос тормозной системы, Блок управления двигателем, Электронная система двигателя
35. 5А Контрольная лампа корректора фар
36. 15A Дальний свет
37. 7.5A Левая задняя противотуманная фара, задняя противотуманная фара
38. 10A Противотуманная фара
39. Вентилятор 30А для приточного воздуха
40. Выключатель стеклоочистителя заднего стекла 15А, резистор обогрева омывателя лобового стекла
41. не принято
42. 25А Обогрев заднего стекла
43. 20A Звуковые сигналы
44. Электродвигатель стеклоочистителя 20А
45. 10А Электродвигатель центрального замка в крышке багажника (Центральный замок)
46. 15А Противоугонная сигнализация (для системы старт-стоп)
47. Прикуриватель 15А, розетка 12В
48. Блок управления АБС 15А
49. 15A Указатель поворота
50. 10A Радионавигация
51. 25A Блок управления двери водителя, Блок управления задней левой двери
52. 25A Блок управления двери переднего пассажира, Блок управления задней правой двери
53. 25A Блок управления сдвижной крышей
54. Противоугонная 15А (без системы старт-стоп)
55. Механическая коробка передач с двойным сцеплением 30А
56. 25А Реле омывателя фар
57. 15A Ближний свет и диапазон фар, левая сторона
58. 15А Лампа наклона для ближнего света и передних фар, правая сторона

Предохранитель №47, 15А, отвечает за прикуриватель. А для уборщицы номер 10 или 40.

Блок реле

Расположен в дальнем конце приборной панели за левой крышкой.

Схема

Расшифровка

• R9 — реле кондиционера;
• R4 — реле подачи топлива на напорную магистраль;
• R1, R6, R11-R15 — резерв;
• R8 — реле топливного насоса;
• R7 — реле передних габаритных огней;
• R5 — силовое реле;
• R10 — контакт реле «Х»
• R2 — реле обогрева лобового стекла (в зависимости от комплектации);
• R3 — реле блокировки стартера;

Технические характеристики моторов Тойота Виста Ардео

Название модели мотора	Рабочий объем двигателя	Мощность ДВС	Тип потребляемого топлива
1ZZ-FE	1,8 литра	130/136 лошадиных сил	Бензин
3S-FE	2,0 литра	135 лошадиных сил	Бензин
3S-FSE	2,0 литра	145 лошадиных сил	Бензин
1AZ-FSE	2,0 литра	150/152 лошадиных сил	Бензин

Отметить надежность всех силовых агрегатов, которые предлагала Тойота на этот автомобиль. Также нужно сказать, что распространенность этих моторов обеспечивает простоту поиска запчастей на них даже сегодня. Речь идет и о новых комплектующих и приобретенных на, так называемых, автомобильных разборках.

Кроме этого, можно легко найти себе «донор» мотора (контрактный) за разумные деньги, причем можно найти даже варианты без пробега по России. Этот момент, несомненно, радует автолюбителей. Содержание такого автомобиля не сильно ударят по карману, а большую часть обслуживания такой машины можно делать самому и без специальных инструментов или узкоспециализированных навыков ремонта авто. Все сделано очень просто и крайне надежно.

Расположение предохранителей в Toyota Camry

Multithumb found errors on this page:

There was a problem loading image https://spike.su/images/new/cb3f6ddbdda8_11633/clip_image002.jpg There was a problem loading image https://spike.su/images/new/cb3f6ddbdda8_11633/clip_image002.jpg There was a problem loading image https://spike.su/images/new/cb3f6ddbdda8_11633/clip_image004.jpg There was a problem loading image https://spike.su/images/new/cb3f6ddbdda8_11633/clip_image004.jpg

Вашему вниманию приводим список, где перечислены все имеющиеся предохранители Тойота Камри, а также схема расположения и вид блока предохранителей Toyota Camry в 40 кузове, выпускающемся с 2006 по 2011 года.

Итак, первый блок, расположен в моторном отсеке.

1. RR FOG 10 А: Задние противотуманные фонари 2. FR DEF 15 А (двигатель 2AZ-FE): Нет схемы 3. АМ2 7.5 А: Главный блок защиты от ошибок 4. ALT-S 7.5 А: Система зарядки аккумуляторной батареи 5. MAYDAY/TEL 7.5 А: Нет схемы предохранителей 6. Е-АСМ 10 А (двигатель 2GR-FE): Нет схемы 7. ETCS 10 А: Электронная система управления дроссельной заслонкой 8. HAZ 15 А: Лампы аварийной сигнализации 9. IG2 20 А (на некоторых моделях): Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, плавкие предохранители Тойота Камри — “GAUGE N0.2”, “IGN” и “INJ” 10. STR LOCK 20 А: Система блокировки рулевого управления 11. DOME 10 А: Измерительные приборы, подсветка косметического зеркала, подсветка багажника, подсвета кнопки запуска двигателя, подсветка двери, внутреннее освещение, лампы для чтения, часы, интеллектуальная система доступа без ключа 12. ECU-B N0.1 10 А: Предохранитель отвечающий за главный блок защиты от ошибок, система курсовой устойчивости, система дистанционного управления 13. RADIO N0.1 15 А: Аудиосистема 14. DOOR N0.1 25 А: Главный блок защиты от ошибок 15. АМР 25 А: Нет схемы 16. EFI MAIN 30 А: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой, плавкие предохранители “EFI N0.2” и “EFI N0.3” 17. EFI N0.3 10 А: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива 18. EFI N0.2 15 А: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива 19. S-HORN 7.5 А: Предохранитель Тойота Камри отвечающий за звуковой сигнал 20. A/F 20 А (двигатель 2GR-FE — 3.5 л): Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива 21. МРХ-В 10 А: Измерительные приборы 22. EFI N0.1 10 А: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой 22. EFI NO.1 10 A: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой. 23. HORN 10 А: Звуковой сигнал 24. H-LP(RL) 15 А: Правая фара (дальний свет), система регулировки угла наклона фар 25. H-LP(LL) 15 А: Левая фара (ближний свет) 26. H-LP(RH) 15 А: Правая фара (дальний свет), система регулировки угла наклона фар 27. H-LP(LH) 15 А: Левая фара (дальний свет), система регулировки угла наклона фар 28. HTR 50 А: Система кондиционирования воздуха 29. ABS N0.1 50 А: Предохранитель Toyota Camry, отвечающий за антиблокировочную тормозную систему, систему курсовой устойчивости ESP (VSC), антипробуксовочная система, система экстренного торможения 30. FAN MAIN 50 А (двигатель 2GR-FE): Электрический вентилятор охлаждения 31. ABS N0.2 30 А: Антиблокировочная тормозная система, система курсовой устойчивости, антипробуксовочная система, система экстренного торможения 32. RR DEF 50 А: Антизапотеватель заднего окна, плавкий предохранитель “MIR HTR” 33. RR PWR SEAT 30 А: Нет схемы 34. H-LP CLN 30 А: Очистители фар 35. CDS FAN 40 А (двигатель 2AZ-FE): Электрический вентилятор охлаждения 36. RDI FAN 40 А (двигатель 2AZ-FE): Электрический вентилятор охлаждения 37. MSB 30 А: Нет схемы 38. ALT 120 А: Плавкие предохранители Камри “RR FOG”, “FR DEF”, “АМ2”, “ALT-S”, “MAYDAY/TEL”, “Е-АСМ”, “ETCS”, “HAZ”, “IG2”, “STR LOCK”, “DOME”, “ECU-B N0.1”, “RADIO N0.1”, “EFI MAIN”, “AMP”, “DOOR N0.1”, “EFI N0.3”, “EFI N0.2”, “S-HORN”, “A/F”, “MPX-B”, “EFI N0.1”, “HORN”, “H-LP(RL)”, “H-LP(LL)”, “H-LP(RH)”, “H-LP(LH)”, “HTR”, “ABS N0.1”, “FAN MAIN”, “ABS N0.2”, “RR DEF”, “RR PWR SEAT”, “H-LP CLN”, “CDS FAN”, “RDI FAN”, “MSB” и “ST/AM2” 39. ST /AM2 30 А: Плавкие предохранители

Вывод

Любая автомобильная аппаратура, включая электрическое оборудование Toyota Camry 2008 и других модификаций модели, защищено системой плавких вставок, которые в случае короткого замыкания разрывают цепь и не допускают возгорания одного элемента или всей сети. Предохранители Камри V40 2007 и других вариаций модели расположены в подкапотном отсеке и в салоне автомобиля, поэтому, зная схемы расположения этих элементов, можно в считанные секунды найти поврежденную вставку и заменить на исправную

Однако не забывайте, что перед заменой перемычки важно выяснить причину, по которой она вышла из строя. Диагностировать неполадку самостоятельно не рекомендуется

Доверьте это профессиональным электрикам, и Тойота Камри V40 будет служить на благо вам и вашей семье.

Источники

• https://zapchasti.expert/toyota/camry40/predoxraniteli-camry-40.html
• https://remcars.info/remont-i-texnicheskoe-obsluzhivanie-avtomobilej-svoimi-rukami/naznachenie-i-raspolozhenie-predoxranitelej-toyota-camry.html
• https://razborov.net/toyota/tema-chema-predohraniteley-v40-2006g-2011g.html
• https://zapchasti.expert/toyota/camry40/prikurivatel-camry-40.html
