Предохранители и реле toyota funcargo с описанием и схемами блоков

Тойота Аква: схема предохранительного блока

Японцы зимой 2011 года представили миру свою следующую новинку

С конвейера сошел гибридный хэтчбек Тойота Аква, привлекающий внимание компактностью и стильным внешним видом. Автомобиль уже не раз за все время был подвержен рестайлингу

Дизайнеры изменяли экстерьер, интерьер, а также произошло пополнение технического оснащения хэтчбека. Но, сегодня речь немного о другом. Каждому владельцу авто не единожды приходилось сталкиваться с неисправностью электрооборудования. Причина может быть банальной – перегорание предохранителей. А что это такое и где они расположены – об этом в нашей статье.

Блок в салоне

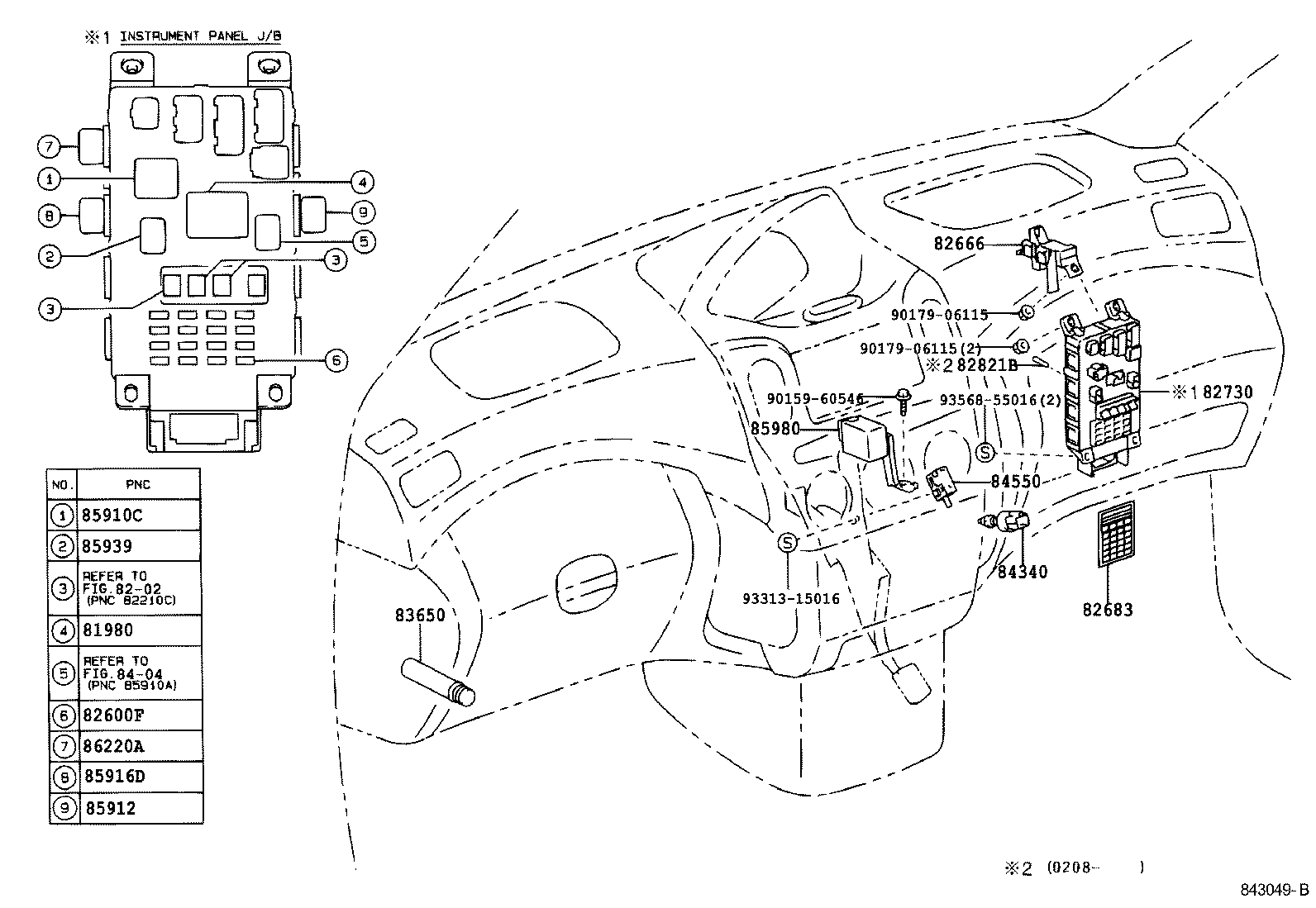

В салоне основной блок предохранителей и реле находится в нижней части панели приборов за защитной крышкой.

Фото пример исполнения

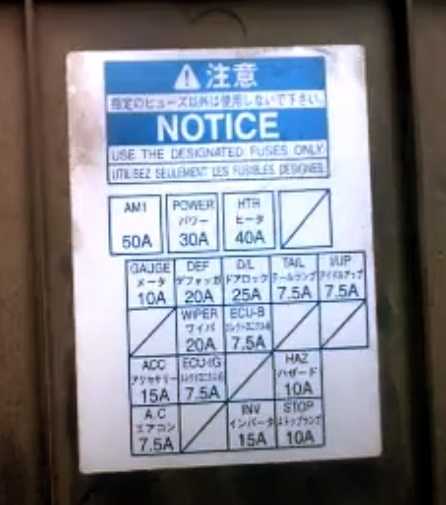

Схема с крышки блока

Схема

Описание

R1- Реле отопителя R2 – Главное силовое реле R3 – Реле-прерыватель указателей поворота R4 – Реле топливного насоса

AM1 (50A) – Силовой толстый провод идет напрямую от АКБ на замок зажигания и АСС

Power (30А) – Электропривод стеклоподъемников, люка

Heather (40А) – Кондиционер с ручным, автоматическим управлением

Gauge (10А) Система зарядки (модели выпуска до 08.2002). Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Индикаторы АКПП. Электропривод стеклоподъемников. Центральный замок. Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Система предупреждения о непристегнутом ремне. Электропривод люка. Комбинация приборов. Часы. Указатели поворота и аварийка. Фонари заднего хода. Кондиционер с ручным, автоматическим управлением. Подушки безопасности (модели выпуска с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).

Def (20А) – Обогреватель заднего стекла.

Door (25А) – Центральный замок.

Tail (7.5A) Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Комбинация приборов. Часы. Фары (галогеновые). Габариты и подсветка. Задние противотуманные фонари. Противотуманные фары (до 08.2002). Кондиционер с ручным управлением (до 08.2002). Фары (ксенон).

Wiper (20A) – Очиститель и омыватель лобового и заднего стекол.

Electronic B (7.5A) Система управления двигателем. Система электронного управления АКПП. Задние противотуманные фонари. Кондиционер с ручным управлением (до 08.2002). Система иммобилайзера (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).

Fog (15A) – Противотуманные фары.

Accessory (15A) Электропривод зеркал. Аудиосистема.Прикуриватель. Разъем для подключения доп. оборудования. Система заднего обзора (модели 2WD с 08.2003).

Electronic Ig (7.5A) Электропривод вентиляторов (до 08.2002). Антиблокировочная система. Лампы освещения салона. Кондиционер с ручным и автоматическим управлением. Электропривод вентиляторов (с 08.2002). Обогреватель заднего стекла (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).

Haz (10A) – Указатели поворота и аварийной сигнализации.

A/C (7.5A) – Кондиционер с ручным и автоматическим управлением.

Invertor (15A) – Разъем для подключения доп.оборудования.

Stop (10A) – Стоп-сигналы, Система управления двигателем, Антиблокировочная система тормозов

Блок предохранителей в салоне

Блок предохранителей расположен под приборной панелью (с левой стороны), за крышкой.

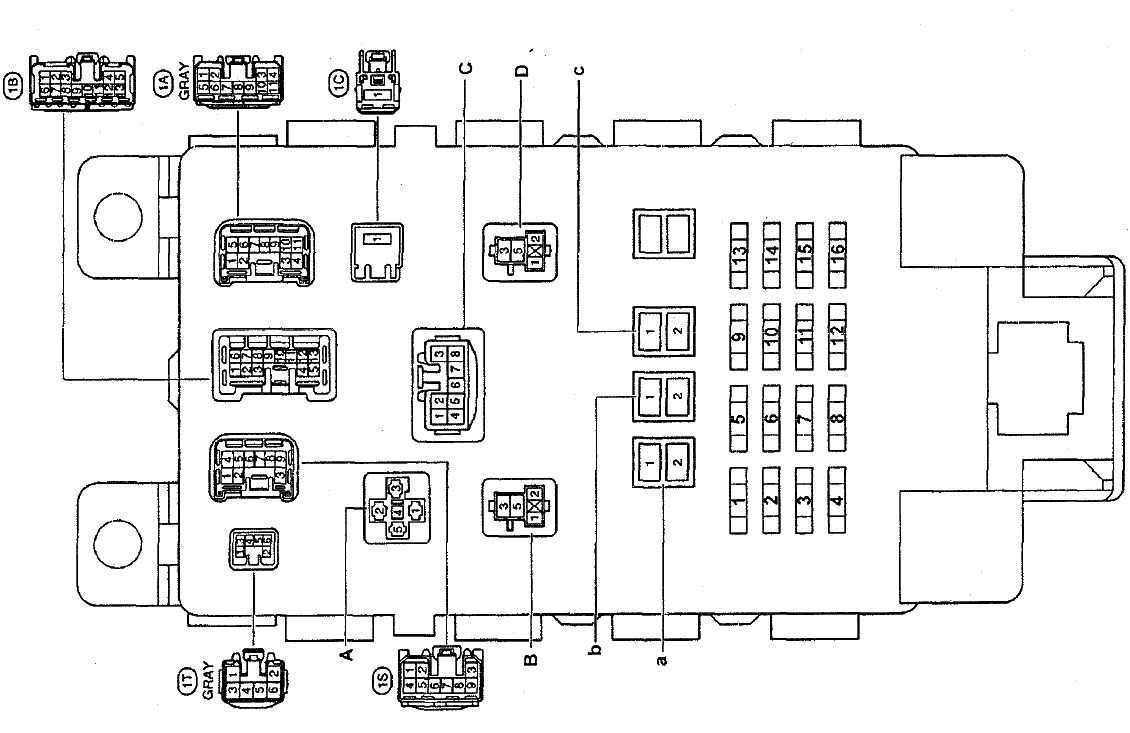

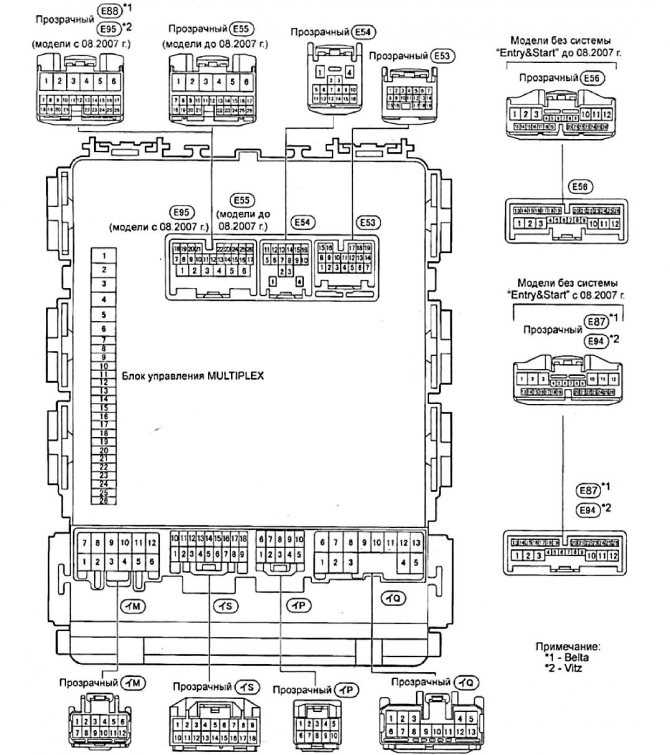

Схема блока предохранителей

Распределение предохранителей в салоне

№	Имя	Сила тока	Контур
1	Клиент	10	Боковой указатель поворота, боковой указатель поворота, задний фонарь, подсветка номерного знака, система раздельного впрыска топлива / система последовательного раздельного впрыска топлива
1	Панель 2	7,5	Иммобилайзер, система входа и запуска, передние противотуманные фары, освещение, напоминание о свете, многорежимная механическая коробка передач, задние противотуманные фары, стартер, блокировка рулевого колеса, задние фонари, беспроводное управление замками дверей
2	Клавиатура 1	7,5	Освещение, управление светом приборной панели, манометры и датчики
3	Кондиционер	7,5	Обогрев заднего стекла, система кондиционирования воздуха
4	Дверь D	20	Электрические стеклоподъемники
5	Двери RL	20	Стеклоподъемник заднего пассажира (левая сторона)
6	Задняя дверь	20	Электрическое стекло заднего пассажира (правая сторона)
7	–	–	–
8	CIG	15	Розетки
9	ACC	7,5	Система блокировки дверей, наружные зеркала, аудиосистема
10	–	–	–
11	ID / UP / MIR HTR	10	Система многоточечного впрыска топлива / Последовательная система многоточечного впрыска топлива
12	–	–
13	–	–
14	RR FOG	7,5	Задний противотуманный фонарь
15	IGN	7,5	Система распределенного впрыска топлива/последовательного впрыска, система иммобилизации двигателя, система подушек безопасности SRS, система классификации сидений передних пассажиров
16	Описание	7,5	Измерительные приборы и манометры
17	P S-HTR	15	Подогрев сидений
18	D S-HTR	15	Сиденья с подогревом
19	WIP	20/25	Стеклоочиститель ветрового стекла
20	RR WIP	15	Стеклоочиститель заднего стекла
21	WSH	15	Омыватель ветрового стекла
22	ECU-IG	10	Система дневных ходовых огней, антиблокировочная система тормозов, электроусилитель руля, электрические стеклоподъемники, система блокировки дверей, противоугонная система, электрический вентилятор охлаждения
23	Датчики	10	Система зарядки, указатели поворота, мигалки аварийной сигнализации, вежливые огни, управление освещением приборной панели, система блокировки переключения передач, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической трансмиссии
24	OBD2	7,5	Бортовая диагностическая система
25	Остановить	10	Стоп-сигнал, верхний стоп-сигнал, система впрыска топлива/система последовательного впрыска, блокировка переключения передач, антиблокировочная система
26	–	–	–
27	Д / Л	25	Система блокировки дверей
28	Затуманивание (FR FOG)	15	Передняя противотуманная фара
29	–	–	–
30	Страна	10	Боковые габаритные огни, боковые габаритные огни, задние фонари, подсветка номерного знака, система впрыска топлива/система последовательного впрыска топлива
31	AM1	25	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива

Лицевая сторона

№	Имя	ǞǞǞǞǞ	План
1	PWR	30	Электрический стеклоподъемник
2	Дельф	30	Заднее стекло с подогревом
3	–	–	–

Реле
R1			Блок зажигания (IG1)
R2			Нагреватель (HTR)
R3			Фонари

Дополнительный блок предохранителей

№	Имя	Сила тока	Контур
1	ACC2	7,5	Система блокировки коробки передач
1	AM2 NO.2	7,5	Зарядка, управление замками дверей, двойное запирание, управление двигателем, иммобилайзер двигателя, система входа и запуска, зажигание, внутреннее освещение, напоминание о включении света, электрические стеклоподъемники, предупреждение о ремне безопасности, запуск, блокировка рулевого колеса, беспроводное управление замками дверей
1	WIP-S	7,5	Система зарядки
2	ACC2	7,5	Система блокировки коробки передач
2	AM2 NO.2	7,5	Зарядка, управление блокировкой дверей, двойная блокировка, управление двигателем, иммобилайзер двигателя, система входа и запуска, зажигание, внутреннее освещение, напоминание о включении света, электрические стеклоподъемники, предупреждение о ремне безопасности, запуск, блокировка рулевого колеса, беспроводное управление блокировкой дверей
2	WIP-S	7,5	Система зарядки

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Описание

Блок управления навигацией
Skid Control
Блок предохранителей
Вспомогательное реле (ACC)
Блок управления электрооборудованием кузова
Реле обогрева зеркал
Реле розеток
Реле дневных ходовых огней
Блок управления источником питания
Блок управления системой интеллектуального доступа с кнопкой запуска (Smart Key)
Распределительный блок
Блок контроля давления в шинах
Блок управления усилителем рулевого управления
Блок сетевого шлюза
Блок транспондера ключа
Блок управления гибридной системой
Блок управления двигателем
Распределительный блок №2
Блок управления корректором фар
Блок управления коробкой передач
Аудио усилитель
Блок управления кондиционером
Блок подушек безопасности

Блок предохранителей

В салоне блок предохранителей находится под панелью снизу, за защитной крышкой.

Фото пример исполнения

Фото схема

Обозначение

1	–
2	15A M/HTR – Обогрев зеркал
3	30A WIP – Стеклоочиститель
4	15A RR WIP – Задний стеклоочиститель
5	20A WSH – Омыватель стекла
6	7,5A ECU-IG – Система интеллектуального доступа с кнопкой запуска, стеклоподъемники, усилитель рулевого управления, противоугонная система, мульти-информационный дисплей
7	10A GAUGE – Комбинация приборов, лампы стоп-сигнала, аварийная сигнализация, стеклоподъемники
8	7,5A OBD – Диагностический разъем
9	7,5A STOP – Лампы стоп-сигнала
10	–
11	25A DOOR – Центральный замок
12	25A ACC−B – Предохранители: “POWER OUTLET”, “ACC”
13	15A ECU−B – Мульти – информационный дисплей, стеклоподъемники, кондиционер
14	–
15	7,5A AM1 – Гибридная система
16	10A TAIL – Габаритный свет, освещение номерного знака
17	7,5A PANEL – Мульти – информационный дисплей, часы, аудио система, подсветка панели приборов
18	10A A/C (HTR) – Кондиционер
19	20A FR DOOR – Стеклоподъемники
20	–
21	–
22	–
23	15A PWR OUTLET – Розетка
24	7,5A ACC – Аудио система, мульти-информационный дисплей, часы
25	–
26	–
27	–
28	–
29	15A PWR OUTLET FR – Розетка
30	7,5A IGN – Гибридная система, иммобилайзер, система подушек безопасности SRS
31	–

Сбоку самого блока крепятся дополнительные предохранители и реле.

Схема

Назначение

Предохранители

30А PWR – Стеклоподъемники
40А DEF – Обогрев заднего стекла

Реле

R1- Зажигание (IG1)
R2 – Отопитель (HTR)
R3 – Указатели поворота (аварийная сигнализация)

Дополнительные элементы

Схема

Расшифровка

Блок управления системой классификации
Распределительный блок
Ресивер центрального замка
Реле заднего стеклоочистителя
Реле вентилятора батареей
Антенна и ресивер системы контроля давления в шинах
Блок силовых предохранителей
Блок управления батареей
Главное реле

Блок силовых предохранителей

Он находится в багажном отделении на плюсовой клемме аккумуляторной батареи.

Схема

Цепи защиты

5А DC/DS-S – Инвертор и конвертер
120A MAIN – Гибридная система

Блок под капотом

Под капотом основой блок предохранителей и реле расположен в левой части моторного отсека, рядом с аккумулятором.

Пример схемы с крышки

Фотография

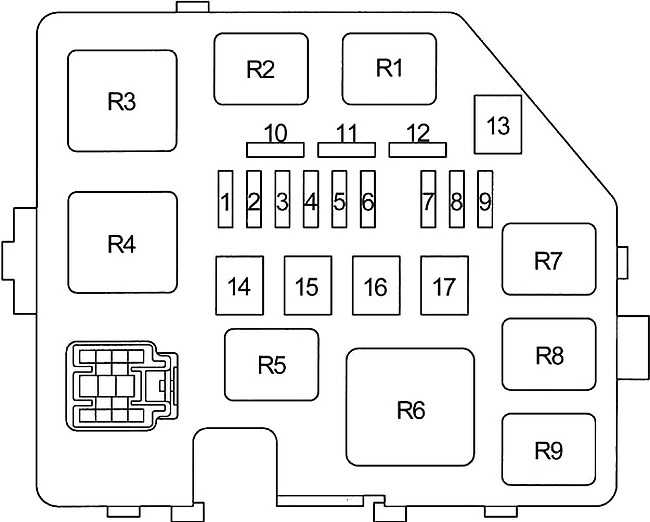

Схема

Обозначение

1	15A DOME – Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2	15A EFI – Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3	15A HORN – Звуковой сигнал
4	15A AM2 – Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5	30A ST – Система запуска
6	–
7	10A H−LP LH – Левая фара, корректор фар
8	10A H−LP RH – Левая фара, корректор фар
9	15A P/POINT – Розетка
10	Запасной предохранитель
11	Запасной предохранитель
12	Запасной предохранитель
13	–
14	–
15	30A RDI – Вентилятор системы охлаждения
16	50A HTR SUB1 – Вспомогательный отопитель (PTC)
17	–
Реле
R1	Вентилятор системы охлаждения
R2	Вентилятор системы охлаждения
R3	Стартер
R4	–
R5	Розетка
R6	Вспомогательный отопитель (PTC)
R7	EFI
R8	Муфта компрессора кондиционера
R9	Звуковой сигнал

Отдельные элементы могут устанавливаться вне данного блока. Например на плюсовой клемме аккмумуляторной батареи может крепится блок плавких вставок высокой мощности.

Блок в салоне

Основной блок предохранителей и реле в салоне находится за бардачком.

Фото – пример

Схема

Описание

IGN	10A Система зажигания
TAIL1	15A Задние габариты
FR FOG	15A Противотуманные фары
AM1	25A Замок зажигания
TAIL2	7,5A Габариты
RR WIPER	15A Очиститель стекла задней двери
P-POINT	15A Прикуриватель, Розетка доп оборудования
A/C	15A Кондиционер
ACC	7,5A Магнитола
TAIL3	7,5A Габариты
FR DEF	20A Антиобледенитель щеток лобового стекла
RR P/W	30A Электропривод зажних стеклоподъёмиков
DOOR	25A Центральный замок
WIPER	20A Очиститель лобового стекла
ECU-IG	10A ABS
RR DEF	25A Обогреватель стекла задней двери
GAUGE	10A Комбинация приборов, фонарь заднего хода
STOP	7,5A Стоп сигналы

Реле

R1 – Реле отопителя
R2 – Реле IGN
R3 – Реле обогревателя заднего стекла
R4 – Реле габаритов

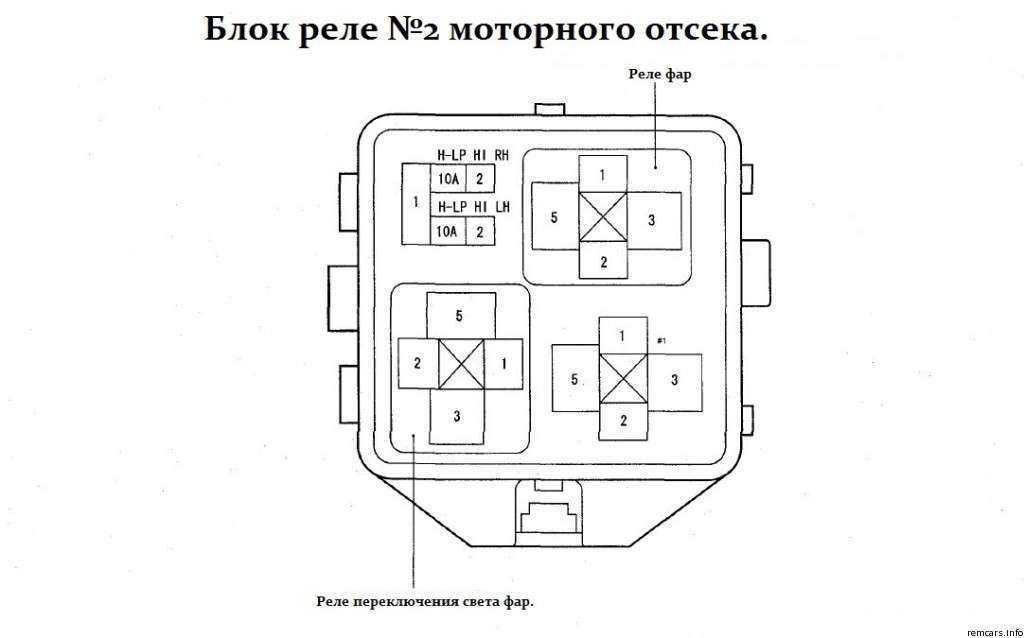

Блоки под капотом

Блок предохранителей и реле

Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

Фотография

Пример схемы с крышки блока

Схема

Обозначение

1	15A DOME – Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2	15A EFI – Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3	15A HORN – Звуковой сигнал
4	15A AM2 – Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5	30A ST – Система запуска
6	–
7	10A H−LP LH – Левая фара, корректор фар
8	10A H−LP RH – Левая фара, корректор фар
9	15A P/POINT – Розетка
10	Запасной предохранитель
11	Запасной предохранитель
12	Запасной предохранитель
13	–
14	–
15	30A RDI – Вентилятор системы охлаждения
16	50A HTR SUB1 – Вспомогательный отопитель (PTC)
17	–
Реле
R1	Вентилятор системы охлаждения
R2	Вентилятор системы охлаждения
R3	Стартер
R4	–
R5	Розетка
R6	Вспомогательный отопитель (PTC)
R7	EFI
R8	Муфта компрессора кондиционера
R9	Звуковой сигнал

Дополнительный блок

Схема

Расшифровка

1	10А H-LP HI RH – Фары (дневные ходовые огни)
2	10А H-LP HI LH – Комбинация приборов, фары (дневные ходовые огни)
Реле
R1	Фары
R2	Диммер (DIM)
R3	–

Блок АБС

Схема

Описание

1 – предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
А – нет (модели без VSC); реле ABS MTR (модели с VSC)
В – реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
С – реле ABS SOL (модели без VSC); нет (модели с VSC).

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.

Схема

Обозначение

60А MAIN – Предохранители: “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H−LP LH”, “H−LP RH”, “H−LP LH (HI)”, “H−LP RH (HI)”, “H−LP LH (LO)”, “H−LP RH (LO)”
80А – Система “START/STOP”
ALT 100/120A – Предохранители: “ECU−B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1”, “POWER”, “STOP”, “DEF”, Система зарядки
60А ABS – АБС

Знаете как сделать материал лучше – пишите в комментарии.

Блоки в салоне

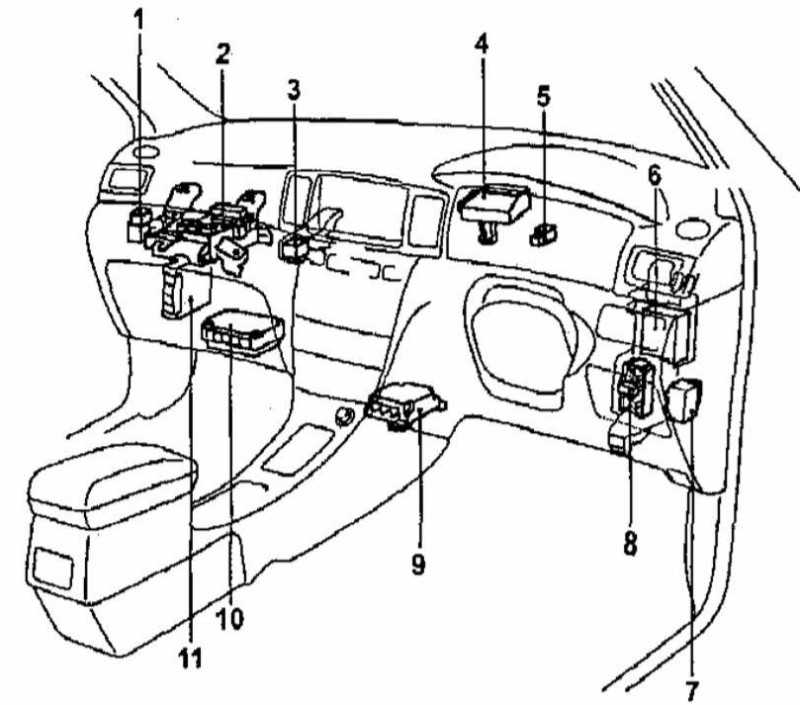

Расположение блоков

Toyota Ipsum

Схема

Описание

7 реле топливного насоса
8 блок управления двигателем
9 блок управления камерой заднего вида
10 центральный монтажный блок
11 усилитель магнитолы
12 ТВ-приемник ( с 08.97)
13 блок реле №1,
14 реле заднего отопителя
15 монтажный блок предохранителей в салоне
16 блок реле на перегородке моторного отсека
17 реле питания дополнительного оборудования
18 реле управления центральным замком
19 центральный датчик системы SRS
20 датчик замедления (ABS)
21 усилитель кондиционера
22 блок управления ABS
23 блок предохранителей
24 блок управления системы парковки
25 кронштейн разъема.

Toyota Picnic

Схема

Назначение

6 реле управления замками дверей
7 блок управления иммобилайзером
8 центральный монтажный блок
9 блок управления двигателем (модели с МКПП), блок управления двигателем и АКПП (модели с АКПП)
10 реле системы освещения в дневное время
11 реле топливного насоса
12 блок управления ABS
13 усилитель кондиционера
14 реле разъема подключения дополнительного оборудования
15 монтажный блок разъема подключения дополнительного оборудования
16 усилитель иммобилайзера
17 датчик системы SRS
18 монтажный блок предохранителей в салоне
19 интегрированное реле
20 реле заднего отопителя
21 блок реле в перегородке моторного отсека.

Блок предохранителей

Монтажный блок предохранителей находится в нижней части панели приборов за защитной крышкой.

Пример схемы с крышки блока

Схема

Обозначение

1	7,5A TURN – Индикаторы указателей поворота
2	7,5A IDLE UP – Электронный блок управления двигателем
3	30A DOOR – Замки дверей
4	7,5A STARTER – Электронный блок управления двигателем
5	10A TAIL – Габариты подсветка номера
6	20A WIPER – Стеклоочистители и стеклоомыватели
7	10A ECU-IG – АБС, система парковки, электронный блок управление системы полного привода
8	15A METER АС – Кондиционер и отопитель
9	15A STOP – Стоп-сигналы, дополнительный стоп-сигнал
10	15A LITER, RADIO – Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя, система управления зеркалами
11	7,5A IG – Электронный блок управления двигателем
12	30A RR DEF – Обогреватель заднего стекла
13	10A RR HEATER – Задний отопитель
14	15A FR FOG – Передние противотуманные фары
	40А AM1 – Группа питания контактор замков зажигания
	30А POWER – Стеклоподъемники

Предохранители Ford Fusion

Пожарная безопасность и защита электрооборудования автомобилей обеспечивается применением плавких предохранителей и использованием реле для включения мощных потребителей. Предохранители собираются в монтажные блоки и располагаются в доступном для обслуживания месте. Таких блоков на автомобиле форд фьюжн два.

Один блок находится под вещевым ящиком в салоне автомобиля. Второй монтажный блок находится в моторном отсеке, рядом с аккумулятором. Предохранитель представляет собой пластиковый корпус, в котором находится плавкая вставка и две контактные ножки. Конструкция электро предохранителей универсальная и подходит к различным автомобилям.

Для доступа к блоку предохранителей в салоне автомобиля нужно открыть вещевой ящик и сдвинув к середине боковины откидной крышки, снять её. Откроется доступ к блоку предохранителей, в котором, находится 53 вставки.

Так выглядит блок предохраннителей в салоне по вещевым ящиком.

1.f 1 резервный свободное место.
f 2 и f3 для прицепа.
f 4 отвечает за систему отопления (охлаждения) и вентиляцию салона. 10 А
f 5 Система динамической стабилизации и ABS (антиблокировочная система) 20 А
f 6 ABS (антиблокировочная система) 30 А
f 7 КПП робот 15 А
f 8 Привод внешних зеркал заднего вида 7,5 А
f 9 Фара ближнего света (левая) 10 А
f 10 Фара ближнего света (правая) 10 А
f 11 Габаритное освещение при движении в светлое время суток 15 А
f 12 Питание системы впрыска, ЭБУ системы впрыска 15 А
f 13 Система управления двигателем (дизель) 20 А
f 14 стартер 30 А
f 15 Реле бензонасоса 20 А
f 16 Питание системы впрыска, ЭБУ системы впрыска 3 А
f 17 Переключатель приборов наружного освещения 15 А
f 18 Радиоприёмник 15 А
f 19 Габаритное освещение при движении в светлое время суток 15 А
f 20 Топливный насос 7,5 А Габаритный фонарь (левый)
f 21 Запасной. Без предохранителя.
f 22 Габаритный фонарь (левый) 7,5 А
f 23 Габаритный фонарь (правый) 7,5 А
f 24 Звуковой сигнал охранной сигнализации, центральный замок 20 А
f 25 Аварийная сигнализация 15 А
f 26 Схема обогрева заднего стекла 20 А
f 27 Звуковой сигнал 15 А с 2004 г. в.
10 А до 2004 г. в.
f 28 На стартер и зарядку аккумулятора 3 А
f 29 Отвечает за прикуриватель 15 А
f 30 Система зажигания 15 А
f 31 Переключатель приборов наружного освещения 10 А
31.f 32 Электро обогрев внешних зеркал заднего вида 7,5 А
32.f 33 Переключатель приборов 7,5 А
f 34 Запасной. Без предохранителя.
f 35 Подогрев передних сидений 7,5 А
f 36 На стеклоподъёмники 30 А
f 37 Система динамической стабилизации, антиблокировочная система (ABS) 3 А
f 38 Электронный блок общего назначения7,5 Ф
f 39 Подушки безопасности 7,5 А
f 40 АКПП 7,5 А
f 41 Запасной. Без предохранителя. Или роботизированная КПП 7,5 А
f 42 Обогреватель переднего стекла 30 А
f 43 Обогреватель переднего стекла 30 А
f 44 Радиоприёмник 3 А
f 45 Стоп сигналы два основных и один дополнительный 15 А
f 46 Схема дворников и насос омывателя лобового стекла 20 А
f 47 Стеклоочиститель заднего стекла 10 А
f 48 Фонари заднего хода 2шт. 7,5 А
f 49 Электродвигатель вентилятора системы вентиляции и кондиционирования салона 30 А
f 50 Противотуманные фонари (фары) передние и задние всего 4шт. 20 А
f 51 Дополнительный прикуриватель для задней части салона 15 А
f 52 Фара дальнего света (левая) 10 А
52 f 53 Фара дальнего света (правая) 10 А

Цветовая маркировка предохранителей:

3 А (фиолетовый)
7,5 А (коричневый)
10 А (красный)
15 А (синий)
20 А (желтый)
30 А (зелёный)

Замена предохранителей производится специальным пинцетом, который продаётся в комплектах с вставками. Для замены надо захватить пинцетом перегоревший электро предохранитель и лёгким покачиванием извлечь его из гнезда. Новый предохранитель вставляется пинцетом в обратном порядке. Замена предохранителей на вставки другого наминала, не допускается.

Блок предохранителей в моторном отсеке имеет 8 предохранителей. Они имеют большую мощность и конструктивно отличаются от салонных вставок, Имеют цифровое обозначение максимального тока. Крепятся в блоке предохранителей винтами. Это сделано для обеспечения более надёжного контакта предохранителя с клеммами из-за больших нагрузок.

Блоки под капотом

Главный блок

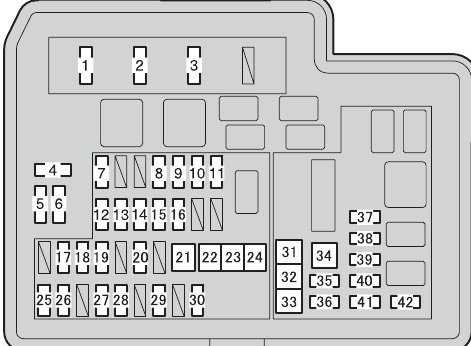

Блок основных предохранителей и реле под капотом расположен с правой стороны.

Картина

Схема с обложки

Схема

Деловое свидание, встреча

1	20A EFI-MAIN — многопортовая система впрыска / система последовательного многопортового впрыска, EFI NO.2
2	Труба 10А — Сигнал
3	30A IG2 # 2, СЧЕТЧИК. IGN
4	Замена предохранителя на 7,5 А
5	Замена предохранителя 15А
6	Запасной предохранитель 30А
7	10A EFI NO.2 — Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива
восемь	10A H-LP RH-LO — Фара правая (ближний свет)
девять	10A H-LP LH-LO — Левая фара (ближний свет), датчик и приборы
10	10A H-LP RH-HI — Передняя правая фара (дальний свет)
одиннадцать	10A H-LP LH-HI — Левая фара (дальний свет), датчик и приборы
12	10A IG2 NO.2 — система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, переключатели рулевого управления, тормозная система, система запуска, система интеллектуального ключа, система классификации пассажиров, система подушек безопасности SRS
13	КУПОЛЬ 15A — Аудиосистема, управление автомобилем и запись рабочих данных, главный ЭБУ кузова, личные фонари, освещение багажного отделения
14	7.5A ECU-B NO.1 — основной блок ECU, система интеллектуальных ключей
15	СЧЕТЧИК 7,5 А — Индикатор и приборная панель
16	15A IGN — Система многоточечного впрыска / Система последовательного многоточечного впрыска
17	10A HAZ — аварийная сигнальная лампа
18	10A ETCS — Система многоточечного впрыска / Система последовательного многоточечного впрыска
19	20A ABS N.1 — Тормозная система
ветры	30A ENG W / PMP — Система многоточечного впрыска / Система последовательного многоточечного впрыска
21 год	40A H-LP- MAIN — H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, система дневных ходовых огней
22	30A H-LP CLN — Очиститель фар
23	30A ABS MTR NO.1 — Тормозная система
24	50A P / I — EFI-MAIN, HORN, IG2
25	7,5A ECU-B №2 — Кондиционер, манометр и счетчики, система классификации пассажиров, система сигнализации давления в шинах, система запуска, система смарт-ключей, электрическая система запирания дверей
26 год	7.5A AM2 — Система запуска
27	20A STRG LOCK — Блокировка рулевого управления
28 год	10A ABS N.2 — Тормозная система
29	30A IGCT — ОСНОВНОЙ — IGCT № 2, IGCT № 3, IGCT № 4, PCU, FAN BATT
тридцать	30A D / C CUT — КУПОЛ, ECU-B # 1
31 год	30A PTC HTR N.1 — PTC нагреватель
32	30A PTC HTR N.2 — PTC нагреватель
33	FAN 30A — Электровентилятор охлаждения
34	30A PTC HTR N.3 — PTC нагреватель
35 год	30A DEF — MIR HTR, обогреватель заднего стекла
36	20A DEICER — Без цепи
37	FAN BATT 10A — Вентилятор охлаждения аккумулятора
38	10A IGCT N.2 — Гибридная система
39	10A IGCT N.4 — Гибридная система
40	PCU 10A — Гибридная система
41 год	10A IGCT N.3 — Гибридная система
42	10A MIR HTR — Наружные зеркала с подогревом
