Предохранители и реле рено меган 2

Расположение

В модели Рено Меган 2 установлены два монтажных блока предохранителей:

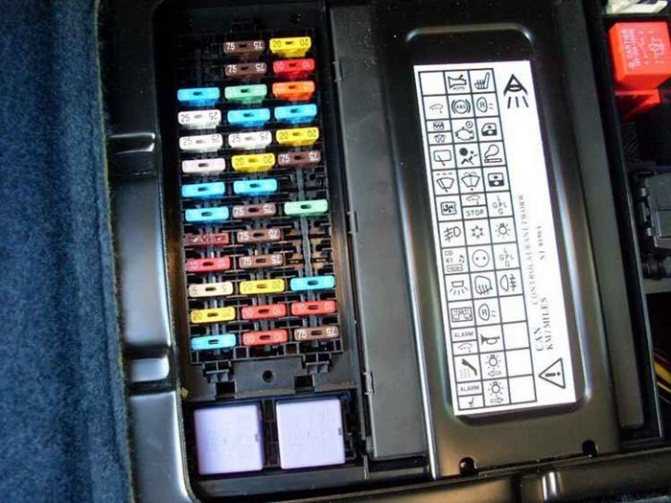

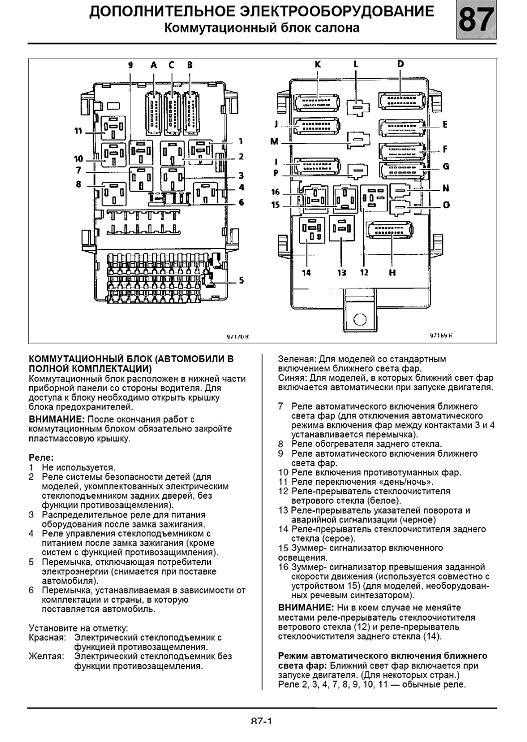

Основной (салонный) расположен в внутри авто в левой нижней части торпеды на водительском месте. Для доступа к устройствам достаточно снять крышку, предварительно отсоединив фиксаторы.

Разобраться, какие предохранители отвечают за определенной электрооборудование довольно несложно. Для этого надо внимательно изучить схему на крышке блока. В Рено Меган 2 зачастую вылетают защитные элементы, обеспечивающие безопасность:

• отопительной системы,
• кондиционирования,
• печки,
• магнитолы,
• прикуривателя.

За первые три позиции отвечает предохранитель с номером 30, а сама цепь с маркировкой SP3.

За большую часть оборудования несет ответственность предохранитель с обозначением BCP3 с ячейкой под номером 25. Рядом находится ВР77 (ячейка 20), который защищает полностью все электроприборы салона авто. Подробно назначение каждого элемента указано в таблице.

Маркировка	Расшифровка
C	Отвечает за работу вентилятора отопительной системы
D	Контролирует функциональность стеклоподъемников задних боковых дверей
E	Обеспечивает работу электрического люка на крыше
F	Отвечает за работоспособность ABS
G	Защищает сразу несколько приборов:  аудиосистема,  омыватель фар и стекол,  прикуриватель,  подогрев сидений,  сигнализация авто.
H	Стоп-сигналы
L	Стеклоподъемники передних дверей
M	Стеклоподъемники передних дверей
N	Мультимедиа, зеркала заднего вида и панель приборов
Подача звукового сигнала
O	Работоспособность стеклоочистителя заднего стекла
P	Кондиционер и климат-контроль
R	Обеспечивает правильность работы датчика температуры
S	Подогрев передних сидений
T	Контроль блокировки дверей
W	Обогрев зеркала заднего вида в салоне авто
А	Реле электростеклоподъемника

Чтобы заменить вышедший из строя предохранитель, зная схему расположения устройств, достаточно аккуратно неметаллическим пинцетом (идет в комплекте под крышкой блока) вынуть неисправное устройство и вставить новое. Кстати, на обратной стороне крышки заводом изготовителем должны быть закреплены запасные устройства.

Второй блок находится в подкапотном пространстве машины ближе к амортизационной стойке. Именно в нем установлены защитные устройства ближнего света и остального оптического оборудования.

К оборудованию, которое защищают предохранители, расположившиеся под капотом, относится:

• электрическое оборудование на двигателе,
• электроника,
• наружное освещение.

На обратной стороне крышки монтажного блока нанесена схема, по которой четко видно какой элемент за что несет ответственность. Больше всего влиянию нагрузок подвержены:

• бензонасос – за него отвечает предохранитель желтого цвета под номером 5,
• стартер – за ним следит элемент №30 белого цвета,
• освещение – при отсутствии габаритных огней и света фар сразу проверяют состояние предохранителя 10А.

Чтобы разобраться с расположением защитных устройств на Рено Меган 2, достаточно внимательно изучить схемы их установки. В дальнейшем без проблем можно определять причины неисправностей и выполнять ремонтные работы без посторонней помощи.

Где находится блок предохранителей Рено Меган 3 схема и назначение предохранителей

Предохранители нексия

Блок предохранителей Меган 3: где находится, схема и предназначение

Блок предохранителей — это неотъемлемый элемент электронных систем любого современного автомобиля. Именно от состояния плавких элементов зависит, насколько эффективно каждая система будет защищена от мощностных перегрузок и, как и следует ожидать, сколько прослужит тот или иной электронный помощник. О том, как такая система встроена на Рено Меган третьего поколения, читайте далее.

Внутренняя электроника

За эту часть электронных систем отвечает блок, находящийся в салоне. Его расположение – в небольшой нише у левой ноги водителя, которая защищена от механических повреждений небольшой пластиковой крышкой, закрывающейся при помощи нескольких защелок.

Если судить по схеме, здесь находятся предохранители, отвечающие за всю внутреннюю электронику машины, которая не касается работы двигателя, коробки передач и системы зажигания. Всего в салоне Меган находятся 19 плавких элементов, имеющих удельные силы тока, равные 10, 15, 25 и 30 ампер, в зависимости от назначения каждой системы и ее мощности.

Так, судя по схеме, под номером 2 располагается плавкий элемент силой тока в 25 ампер. Он отвечает за работу штатного стоп-сигнала, который расположен на заднем стекле. Выше него, под номером 3, располагается предохранитель механизма электромеханического блока всех дверей из салона.

Помимо этого, стоит обратить внимание на 6 ячейку. Стоит проверить состояние плавкого элемента, находящегося в ней, если отказали оба указателя поворота. К слову, для этого желательно запастись предохранителем на 15А

В 19 гнезде следует искать ячейку, соответствующую прикуривателю. Для розетки, находящейся в салоне, необходим 15-амперный элемент, устанавливающийся аналогично остальным

К слову, для этого желательно запастись предохранителем на 15А. В 19 гнезде следует искать ячейку, соответствующую прикуривателю. Для розетки, находящейся в салоне, необходим 15-амперный элемент, устанавливающийся аналогично остальным.

Чуть выше прикуривателя, в 18 гнезде, находится предохранитель дополнительной розетки питания, находящейся у ног задних пассажиров. По аналогии с водительским разъемом, предохраняет от перегрузки эту систему плавкий элемент силой тока 15 ампер.

Электроника двигателя

Для электронных систем двигателя машины, а также систем зажигания, управления трансмиссией и свечами накала у дизеля существует свой блок, находящийся под капотом Рено Меган.

Чтобы добраться до него, необходимо найти небольшой щиток с правой стороны, около аккумуляторной батареи. Открутив несколько винтов, можно смело открывать крышку и, вооружившись схемой, производить замену необходимого элемента.

Самой главной в блоке является ячейка под номером 30. Здесь находится элемент, отвечающий за работу стартера

Именно потому, если машина отказывается заводиться, стоит обратить внимание именно на него. Кроме этого, в 20 ячейке находятся предохранители топливного модуля и катушки зажигания, которые обеспечивают постоянную мощность искры при старте. В 5 ячейке можно обнаружить штекер, отвечающий за работу ЭБУ и его постоянное функционирование

В 5 ячейке можно обнаружить штекер, отвечающий за работу ЭБУ и его постоянное функционирование.

Большое значение имеет также часть, отвечающая за работу наружного освещения, которое включает в себя ближний и дальний свет фар, габаритные и противотуманные огни.

Так, в ячейке номер 1 находится плавкий элемент, отвечающий за работу всего наружного освещения и части индикаторов и подсветок салона, включая кнопки стеклоподъемников. прикуриватель и лампы климат-контроля и аудиосистемы.

Кроме этого, 4 ячейке соответствует исправная работа передних противотуманных фар, если они предусмотрены комплектацией. Рядом с ней, в 5 и 6 разъемах заключается работа ближнего и дальнего света в автомобиле

Также стоит обратить внимание на 7 разъем: он отвечает за исправную работу блока диагностического разъема, реле обогрева заднего стекла хэтчбека и универсала и работу селектора автоматической трансмиссии. В 16 ячейке можно обнаружить источник неисправности сигналов торможения, электрического усилителя руля и некоторых дополнительных электронных систем

Подводя итоги

Блок предохранителей на Рено Меган представляет собой крайне важную систему, отвечающую за исправную работу большинства электронных помощников водителя. Зная функции каждого элемента, можно безошибочно определять источники неисправности и устранять недочеты, связанные с электроникой автомобиля.

Руководства

В 19 гнезде следует искать ячейку, соответствующую прикуривателю. Для розетки, находящейся в салоне, необходим амперный элемент, устанавливающийся аналогично остальным.

Чуть выше прикуривателя, в 18 гнезде, находится предохранитель дополнительной розетки питания, находящейся у ног задних пассажиров. По аналогии с водительским разъемом, предохраняет от перегрузки эту систему плавкий элемент силой тока 15 ампер. Электроника двигателя Для электронных систем двигателя машины, а также систем зажигания, управления трансмиссией и свечами накала у дизеля существует свой блок, находящийся под капотом Рено Меган.

Чтобы добраться до него, необходимо найти небольшой щиток с правой стороны, около аккумуляторной батареи. Открутив несколько винтов, можно смело открывать крышку и, вооружившись схемой, производить замену необходимого элемента.

Самой главной в блоке является ячейка под номером Здесь находится элемент, отвечающий за работу стартера

Именно потому, если машина отказывается заводиться, стоит обратить внимание именно на него

Кроме этого, в 20 ячейке находятся предохранители топливного модуля и катушки зажигания, которые обеспечивают постоянную мощность искры при старте. В 5 ячейке можно обнаружить штекер, отвечающий за работу ЭБУ и его постоянное функционирование.

Геометрически сложная передняя оптика, многогранный кузов с достаточно высокой линией остекления и покатая крыша придают его внешности динамичность и смотрятся очень современно.

Салон автомобиля полностью соответствует его внешности. К качеству отделочных материалов и подгонке элементов интерьера вопросов не возникает.

Перед водителем находится отлично читаемый щиток приборов, выполненный в виде трех окружностей.

Процесс восприятия информации достаточно прост благодаря крупным шкалам. В салоне имеется множество всяческих ниш и подстаканников.

Впечатляет своими размерами и перчаточный ящик. Нет нареканий и на эргономику водительского места: Кроме того, количество и диапазон регулировок водительского кресла позволяют принять как спортивное положение полулежа , так и автобусное вертикальное.

А по высоте регулируется не только кресло водителя, но и переднее пассажирское сиденье, что для данного класса автомобилей не характерно и выгодно отличает его от конкурентов.

Во втором ряду сидений имеются отдельный вывод системы климат-контроля и розетка 12 В. Багажник машины не выдающихся размеров, но и к середнячкам класса его не отнести.

Погрузочную площадь можно увеличить путем складывания спинок заднего дивана, в результате чего образуется практически ровная поверхность. Открывает линейку силовых агрегатов Megane III 1,5-литровый dCi, который имеет несколько модификаций с различной степенью форсировки 85, и л.

Далее следуют имеющие более высокий статус дизельные моторы объемом 1,9 л л.

liputrik.ru

data-via=»oldeniska64yandexru» data-count=»vertical» data-url=»https://liputrik.ru/renault-scenic-ii-sekretny-j-blok-predohranitelej/.html»>Tweet

Renault Scenic II

“Секретный” блок предохранителей на Renault Scenic II.

Некоторое время назад в передние габаритные огни вместо стандартных ламп были вставлены светодиоды, но и они не вечны. Первым сдал свои позиции правый габарит, буквально через недельку за ним последовал и левый.

Владелец авто решил поменять сгоревшие светодиоды. Сказано-сделано.

Поменял. В результате правый горит, левый нет. К тому же пропал задний левый габарит и подсветка приборов на панели приборов.

Посмотрел предохранители в салоне слева под рулем. Все целые, и к тому же на крышке, где обозначено, какую цепь защищает предохранитель, нет ничего похожего на обозначения ламп, кроме, пожалуй, стоп-сигналов.

В руководстве по эксплуатации, кроме выше обозначенных предохранителей, больше ничего нет, что бы помогло решить проблему.

И вот RenaultScenicII у нас в гостях.

По всем признакам сгорел предохранитель габаритов левого борта.

Но где он, как его найти?

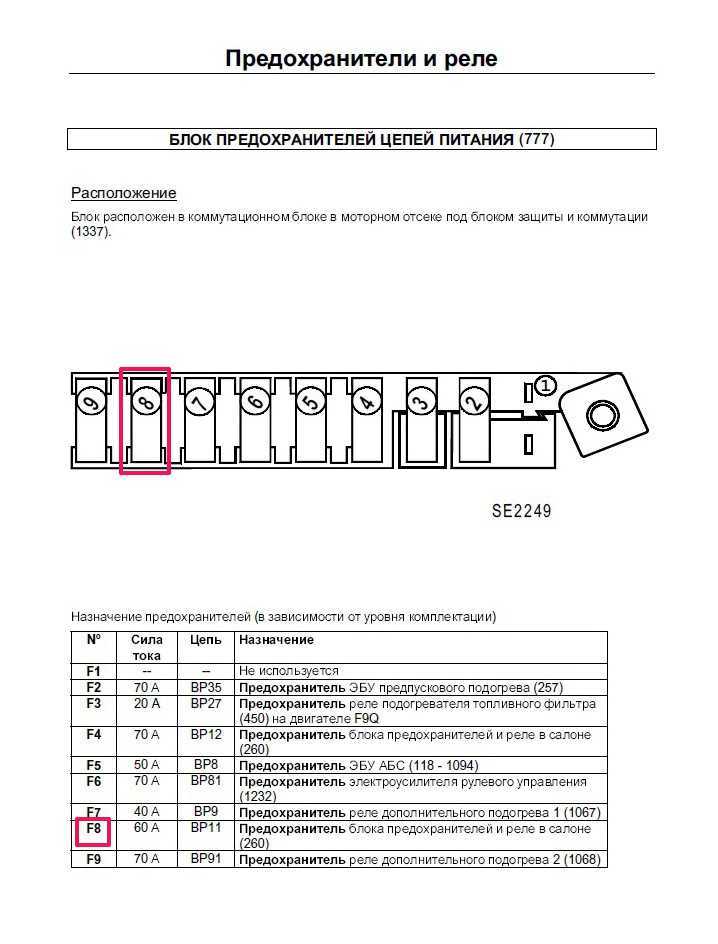

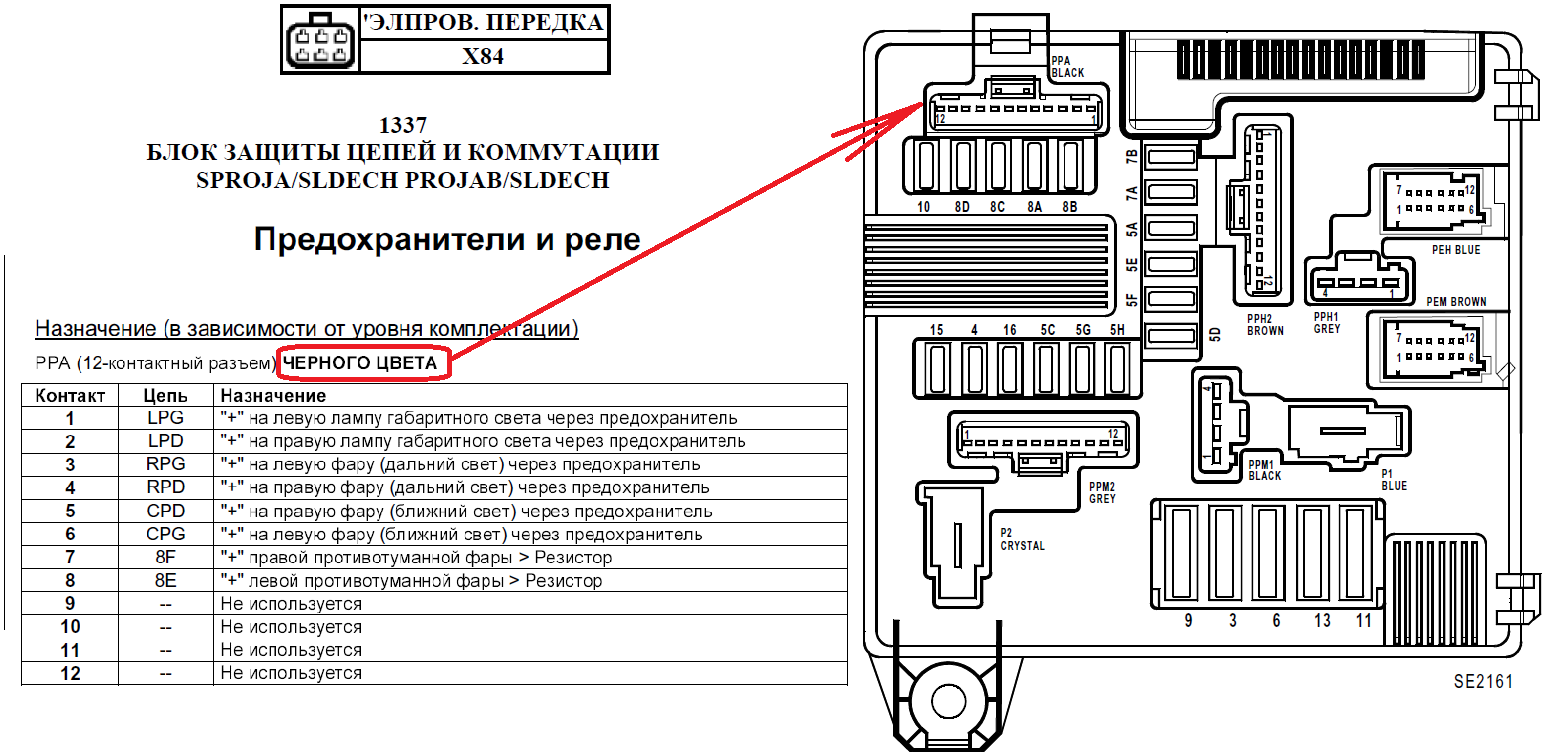

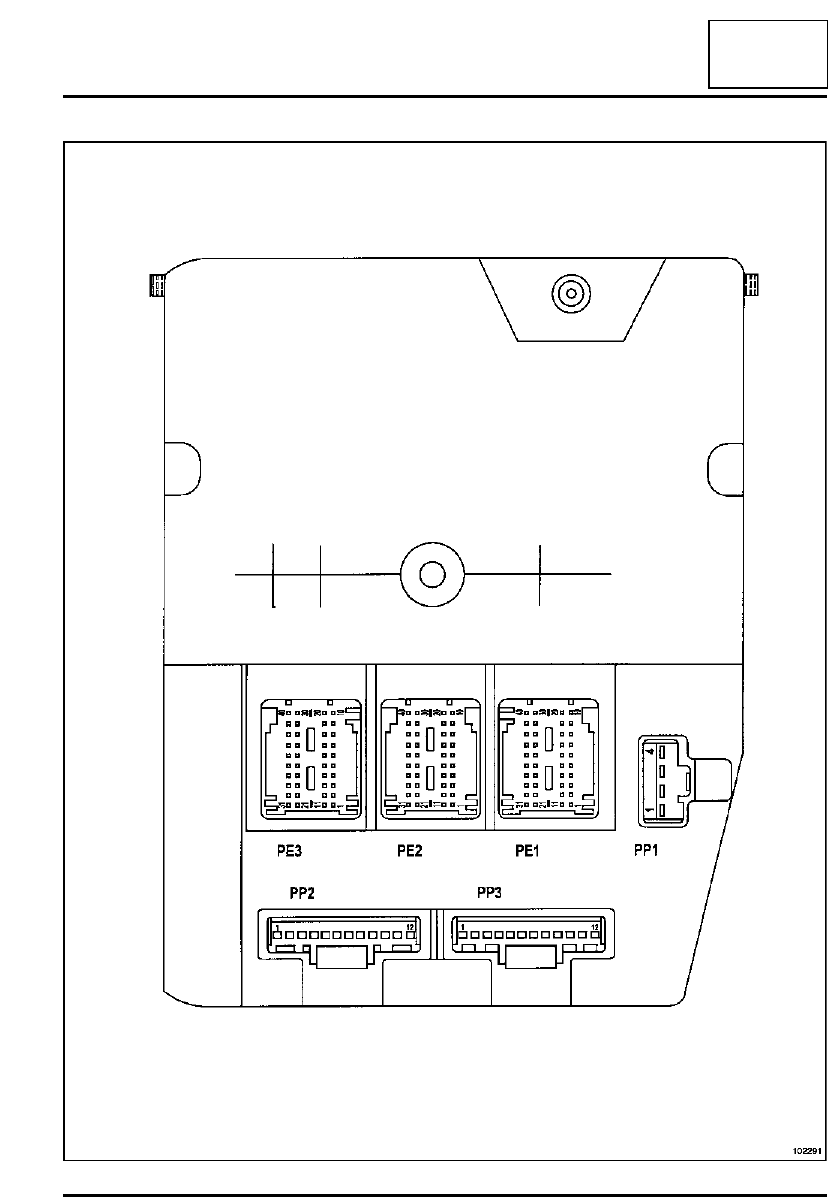

В моторном отсеке есть еще один блок реле и предохранителей, который носит гордое имя ”блок защиты и коммутации”.

Я, конечно, понимаю производителей данного автомобиля. Они настолько уверены в надежности всех узлов, что убирают предохранители в такие места, до которых без определенного навыка просто не добраться.

В таблице указаны цепи, которые защищают эти “ спрятанные предохранители ”.

Цепи защиты предохранителей Расположение предохранителей

А в пути, на дороге всякое случается…..

Ну, достаточно лирики, приступаем к работе.

Открываем капот. Справа от аккумулятора находится коробочка, которая нам нужна.

Выкручиваем 2 самореза, поднимаем защитный кожух вверх и снимаем его.

Выкручиваем эти саморезы, снимаем крышку Снимаем клеммы

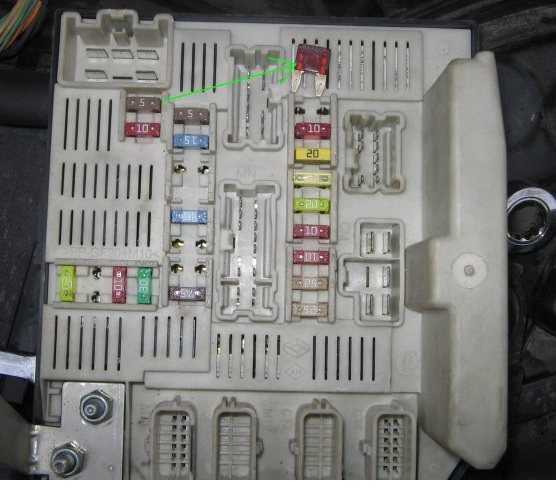

Вот он – блок защиты и коммуникации, но чтобы его вытащить и добраться до сгоревшего предохранителя, предстоит немного поработать.

Снимаем клеммы с аккумулятора. Будьте внимательны! Не забудьте вытащить ключи из замка зажигания и убрать их салона. Были случаи, когда при сборке, накидываешь клеммы, а центральный замок — щелк и все двери закрыты. Так ведут себя некоторые сигнализации при подачи питания. Я еще снял с минусовой клеммы указанный провод, он короткий и мешает в дальнейшем отодвинуть клемму в сторону. Снимаем кронштейн крепления аккумулятора и вытаскиваем батарею. Нужно снять разъемы с датчика уровня тормозной жидкости и датчика массового расхода воздуха. При снятых больше свободы перемещения для жгута. Откручиваем кронштейн крепления блока управления двигателем. Снимаем верхний разъем с блока управления и отводим блок вместе с кронштейном в сторону. Выкручиваем еще 2 болта и гайку (она держит жгут проводов), снимаем площадку под аккумулятор. Перед нами корпус воздушного фильтра, можно поменять фильтр. (Не плохо задумано, чтобы поменять воздушный фильтр, нужно снять аккумулятор, блок управления двигателем, площадку под аккумулятор). Далее разъединяем и убираем в сторону 2 разъема над нужным нам блоком. Выкручиваем болтик, крепящий подвод плюсовой шины к блоку. Немного отжав заднюю стенку, там защелка, вытаскиваем блок. Оказывается, что те предохранители, которые нужны нам, расположены вверх ногами и чтобы их поменять или просто проверить, нужно было провести всю выше описанную работу. Отжав защелки, они с двух сторон, снимаем защитный кожух. Вот и добрались! Меняем сгоревший предохранитель на новый и начинаем обратный путь. Собрали. Накидываем клеммы, проверяем. Все прекрасно работает. Предположительно причиной перегорания предохранителя могло быть замыкание в патроне лампы левого переднего габарита. Ну вот.с «секретными» предохранителями разобрались. Будем надеятся, что больше на Renault Scenic II для нас секретов нет, а если вдруг появятся — найдем ответы и на них. Ниже блока защиты и коммутации находятся еще несколько предохранителей. Их назначение можно посмотреть здесь страница 58-60. До новых встреч. Если Вас заинтересовала данная статья и Вам есть, что сказать (хорошее или не очень) оставте Свои комментарии ниже. Буду очень признателен за Ваше участие в обсуждении статьи.

Также на эту тему вы можете почитать:

Cнятие вентилятора отопителя на Volvo S60

Устанавливаем сигнализацию на Volkswagen Golf 3 1997 года

Ремонт заднего фонаря на Audi A6.

Ford Transit замена свечей накаливания

Местонахождение втягивающего реле стартера

На Рено Меган 2 оно расположено непосредственно на корпусе самого стартера. Его неисправность возникает в следующих случаях:

1. Выгорают контактные пластины, которые находятся внутри корпуса реле.
2. Сгорела обмотка реле.
3. Разрушились внутренние части.

Для того, чтобы самостоятельно диагностировать его состояние, когда он находится на автомобиле, достаточно лишь при помощи небольшое куска провода замкнуть два контактных болта, расположенных на тыльной стороне корпуса. Если реле рабочее – вы сразу об этом узнаете, если же ничего не произойдёт, то это значит, что ему требуется замена.

Поломанное втягивающее реле стартера

Оригинальный номер втягивающего реле стартера – 594653 производится компанией Valeo и имеет цену в пределах 2000-2400 рублей. Однако, как говорят многие Мегановоды, у этой запчасти существуют аналоги, цена которых в отличии от оригинала меньше почти в три раза. К таким элементам относится втягивающее реле от Датской фирмы GARGO с артикулом 235869.

Каким способом снять предохранительный блок

Если поставить вставку, которая не будет соответствовать той, что необходима по емкости, посадочные места предохранителя могут попросту выгореть. Тогда приходится менять предохранительный блок на новый. Как это делается?

В принципе французские модели Меган второй и третьей серии в плане замены блока предохранителей ничем не разнятся. Все действия выполняются в следующей последовательности:

• Первым делом поднимают капот и отсоединяют обе клеммы аккумулятора. Все работы должны производится с отключенным источником питания. Если этого не сделать, результат может оказаться плачевным.

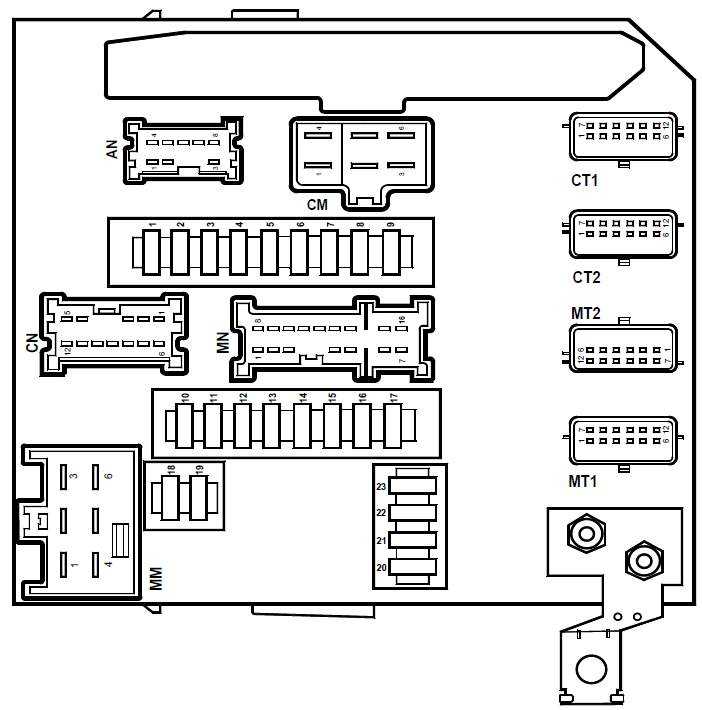

• В правой стороне подкапотного пространства находится монтажный блок предохранителей.
• Демонтируют аккумулятор.

Откручивают четыре винта на площадке АКБ.

В углу площадки находится один винт крепления хомута с проводами. Его откручивают и полностью высвобождают хомут.

С помощью гаечного ключа выкручивают винт, которым крепится блок предохранителей автомобиля.

Немного вытягивают с места БП и отсоединяют все разъемы с проводами.

Получают вот такой блок с элементами защиты.

Теперь ничего не препятствует свободной замене предохранителей на блоке. Процедуру снятия старых плавких элементов на новые выполняют при помощи пинцета. После замены устройств БП собирают и устанавливают, выполняя операции в обратном порядке.

Монтажный блок предохранителей автомобиля Renault Megane III выполняет очень важную функцию – он отвечает за корректную работу электронной системы транспортного средства. Поэтому, любому водителю следует знать расположение и назначение каждого предохранителя, чтобы вовремя устранять возникающие при эксплуатации автомобиля неисправности.
