Предохранители и реле Toyota Vitz (XP90), 2005 — 2010

Большинство цепей питания электрооборудования японского хэтчбека защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне.

Рассмотрены схемы Тойота Витц 2005, 2006, 2007, 2008, 2009, 2010 года выпуска с двигателями 1KR-FE (1,0 л), 2SZ-FE (1,3 л), 2NZ-FE (1,3 л) и 1NZ-FE (1,5 л)

В салоне

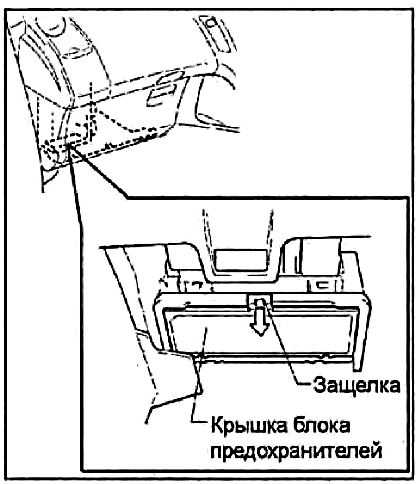

Расположение блока в салоне автомобиля.

Схема предохранителей салонного блока
№	Ток, А	Расшифровка
1	15	Обогрев сидений Р S-HTR
2	15	Обогрев сидений D S-HTR
3	20	Стеклоочиститель лобового стекла
4	15	Стеклоочиститель стекла задней двери
5	15	Омыватели
6	10	ECU IG: Система ABS, система TRC/VSC, система электроусилителя руля, иммобилайзер
7	10	GAUGE: Измерительные приборы и указатели панели приборов
8	7,5	Система диагностики OBD2
9	10	Стоп сигналы
10	—	—
11	25	Центральный замок
12	15	Противотуманные фары
13	—
14	10	Задние габариты, передние габариты,, подсветка номерного знака
15	25	Система впрыска AM1
16	7,5	Лампы повторителей указателей поворотов, габариты, лампы задних комбинированных фонарей, лампы подсветки номерного знака
17	7,5	Освещение салона, подсветка панели приборов, измерительные приборы
18	7,5	Кондиционер
19	20	Электропривод стеклоподъемников
20	20	Электропривод стеклоподъемника задней левой двери
21	20	Электропривод стеклоподъемника задней правой двери
22	—
23	15	Предохранитель прикуривателя
24	7,5	Центральный замок, электропривод боковых зеркал заднего вида, магнитола
25	—
26	10	Система впрыска
27	—
28	7,5
29	7,5	Противотуманный фонарь
30	7,5	Система впрыска IGN
31	7,5	Измерительные приборы и указатели панели приборов
32	7,5	Замок зажигания ACC2
33	7,5	Замок зажигания ACC2
Реле

В моторном отсеке

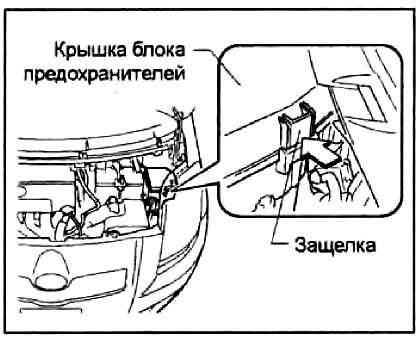

Монтажный блок находится с водительской стороны, под пластиковой крышкой.

Схема предохранителей в моторном блоке Витц
№	Ток, А	Описание
1	15	AM2: Система впрыска, система зажигания
2	10	Звуковой сигнал
3	20	Система управления двигателем EFI
4	20	Антиобледенитель щеток стеклоочистителя лобового стекла
5	30	Система ABS, система VSC
6	30	Главный предохранитель цепи ламп ближнего/дальнего света фар
7	30	Система запуска ST
8	20	Система блокировки рулевого управления
9	15	Магнитола, освещение салона
10	7,5	ECU-B: Иммобилайзер, система управления, измерительные приборы и указатели панели приборов
11	7,5	Система зарядки ALT-S
12	10	ETSC: Система впрыска, система управления АКПП
13	10	Аварийная сигнализация, указатели поворота
14	10	(Модели с галогеновыми лампами) Фара (правая) / ближний свет фары (правой)
15	(Модели с газоразрядными лампами) Ближний свет фары (правой)
15	10	(Модели с галогеновыми лампами) Фара (левая) / ближний свет фар (левой)
15	(Модели с газоразрядными лампами) Ближний свет фары (левой)
16	10	Система управления двигателем
Реле

Блок №2 с модулями реле находится с пассажирской стороны

Схема предохранителей блока реле №2
№	Ток, А	Назначение
1	10	Электрический масляный насос
2	10	Кондиционер
3	10	Фара (правая)
4	10	Фара (левая)
Реле

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Предохранители высокой мощности

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Блок в салоне

Блок предохранителей и реле

Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.

Пример схемы с крышки блока

p, blockquote 16,0,0,0,0 —>

1	10А GAUGE — Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель
2	10А DEF RLY — Обогрев заднего стекла, обогрев зеркал
20А DEF — Обогрев заднего стекла, обогрев зеркал
3	25А D/L — Двойная блокировка, блок управления блокировкой дверей
4	7,5А TAIL — Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет
5	—
6	20А WIPER — Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей
7	7,5А ECU−B — Фары, задний противотуманный свет
8	15А FOG — Передний противотуманный свет
9	15А ACC — Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом
10	7,5А ECU−IG — ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель
11	7,5А OBD — Диагностический разъем
12	10А HAZ — Указатели поворота, аварийная сигнализация
13	7,5А A.C — Кондиционер, отопитель
14	10А S-HTR — Подогрев сидений
15	—
16	10А STOP — Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала
17	50А AM1 — Предохранители: «ACC”, «GAUGE”, «DEF” («DEF RLY”,), «S-HTR”, «WIPER”, «ECU−IG”
18	30А POWER — Стекло подъемники, люк
19	40А HTR — Кондиционер, отопитель
20	30А DEF — Обогрев заднего стекла, обогрев зеркал
Реле
R1	Отопитель
R2	Аварийная сигнализация (указатели поворота)
R3	Силовое реле (стекло подъемники, люк)
R4	Топливный насос (Circuit Opening (C/OPN))

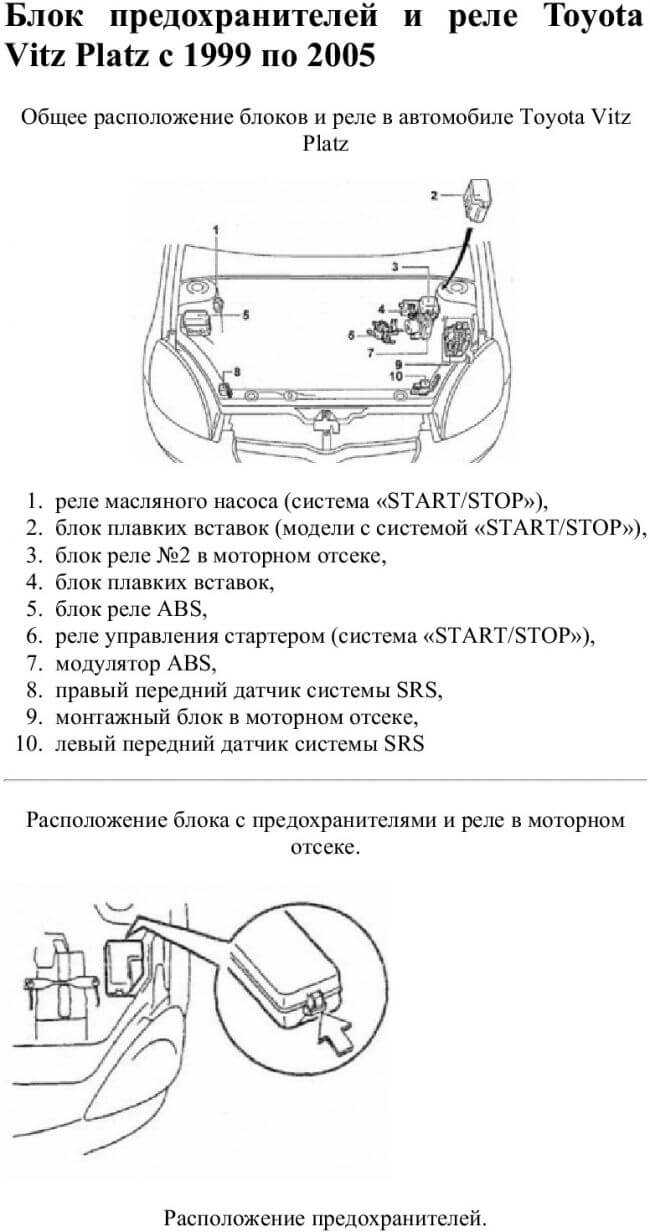

Расположение блоков

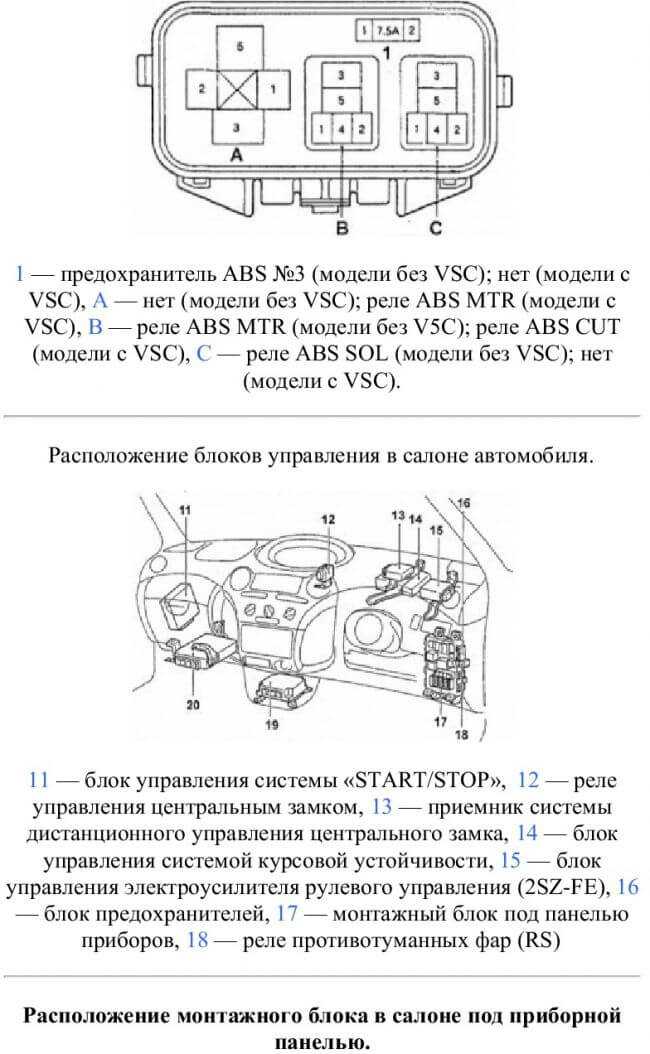

Общая схема расположения электронных блоков управления

p, blockquote 7,0,0,0,0 —>

1. реле масляного насоса (система «START/STOP»)
2. блок плавких вставок (модели с системой «START/STOP»)
3. блок реле №2 в моторном отсеке
4. блок плавких вставок
5. блок реле ABS
6. реле управления стартером (система «START/STOP»)
7. модулятор ABS
8. правый передний датчик системы SRS
9. монтажный блок в моторном отсеке
10. левый передний датчик системы SRS
11. блок управления системы «START/STOP»
12. реле управления центральным замком
13. приемник системы дистанционного управления центрального замка
14. блок управления системой курсовой устойчивости
15. блок управления электроусилителя рулевого управления (2SZ-FE)
16. блок предохранителей
17. монтажный блок под панелью приборов
18. реле противотуманных фар (RS)
19. блок управления SRS
20. электронный блок управления двигателем
21. блок управления блокировкой селектора АКПП
22. датчик замедления (ABS, 4WD)
23. реле управления топливным насосом
24. трансформатор (система «START/STOP»)
25. аккумуляторная батарея (система «START/STOP»).

Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей расположен в отсеке для хранения на стороне водителя панели приборов, за крышкой. Отсоедините панель от лотка со стороны водителя, чтобы получить доступ к блоку предохранителей.

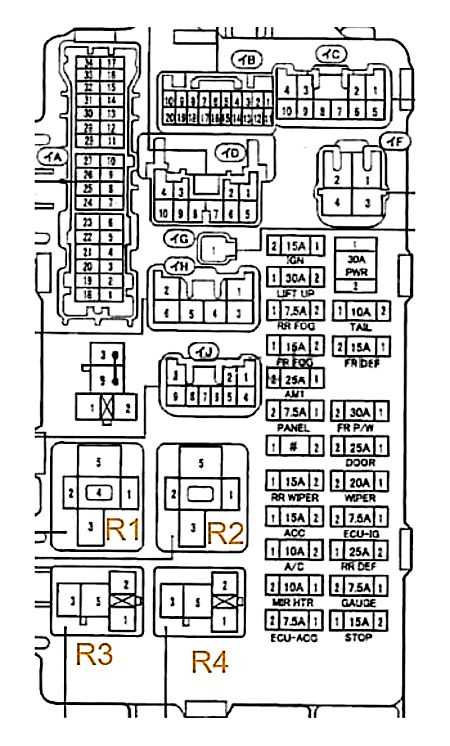

Схема блока предохранителей

Назначение предохранителей и реле в салоне автомобиля

№	название	ампер	схема
1	ДАТЧИК	10	ABS, кондиционер, задний фонарь, зарядка, комбинированный счетчик, управление дверным замком, двойная блокировка, ECT, управление двигателем, фара (с дневными ходовыми огнями), световой зуммер, люк на крыше, электрический стеклоподъемник, блокировка переключения передач, поворот Сигнальная и аварийная сигнальная лампа, двухсторонний нагреватель, беспроводное управление дверным замком
2	DEF RLY	10	Обогреватель заднего стекла и обогреватель зеркал
2	DEF	20	Обогреватель заднего стекла и обогреватель зеркал
3	D / L	25	Двойной замок, беспроводное управление дверным замком
4	ХВОСТИК	7,5	Передняя противотуманная фара, фара, регулятор уровня света фар, зуммер напоминания, задний противотуманный свет, задний фонарь и освещение
5	–	–	Не используется
6	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	20	Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, управление дверным замком
7	БУД-Б	7,5	Фара, задний противотуманный свет
8	ТУМАН	15	Передняя противотуманная фара
9	ACC	15	Прикуриватель, Часы, Комбинированный счетчик, Световой зуммер-напоминание, Мульти-дисплей, Розетка, Радио и плеер, Зеркало с дистанционным управлением
10	ECU-IG	7,5	ABS, Внутреннее освещение, Мульти-дисплей, Нагреватель PTC, Вентилятор радиатора и вентилятор конденсатора, SRS, Нагреватель двухстороннего потока
11	OBD	7,5	Бортовая система диагностики
12	ХАЗ	10	Сигнал поворота и сигнальная лампа аварийной сигнализации
13	переменный ток	7,5	Кондиционер, двухходовой нагреватель
14	S-HTR	10	Подогрев сиденья
15	–	–	Не используется
16	СТОП	10	ECT, управление двигателем, блокировка переключения передач, стоп-сигнал
17	AM1	50	Предохранители «ACC», «GAUGE», «DEF» («DEF RLY»,), «S-HTR», «WIPER» и «ECU-IG»
18	МОЩНОСТЬ	30	Крыша Луны, Стеклоподъемник
19	HTR	40	Кондиционер, двухходовой нагреватель
20	DEF	30	Обогреватель заднего стекла и обогреватель зеркал
Реле
R1	подогреватель
R2	Flasher
R3	Мощность
R4	Реле размыкания цепи (C / OPN)

Расположение блоков

Общая схема расположения электронных блоков управления

Описание

1. реле масляного насоса (система “START/STOP”)
2. блок плавких вставок (модели с системой “START/STOP”)
3. блок реле №2 в моторном отсеке
4. блок плавких вставок
5. блок реле ABS
6. реле управления стартером (система “START/STOP”)
7. модулятор ABS
8. правый передний датчик системы SRS
9. монтажный блок в моторном отсеке
10. левый передний датчик системы SRS
11. блок управления системы “START/STOP”
12. реле управления центральным замком
13. приемник системы дистанционного управления центрального замка
14. блок управления системой курсовой устойчивости
15. блок управления электроусилителя рулевого управления (2SZ-FE)
16. блок предохранителей
17. монтажный блок под панелью приборов
18. реле противотуманных фар (RS)
19. блок управления SRS
20. электронный блок управления двигателем
21. блок управления блокировкой селектора АКПП
22. датчик замедления (ABS, 4WD)
23. реле управления топливным насосом
24. трансформатор (система “START/STOP”)
25. аккумуляторная батарея (система “START/STOP”).

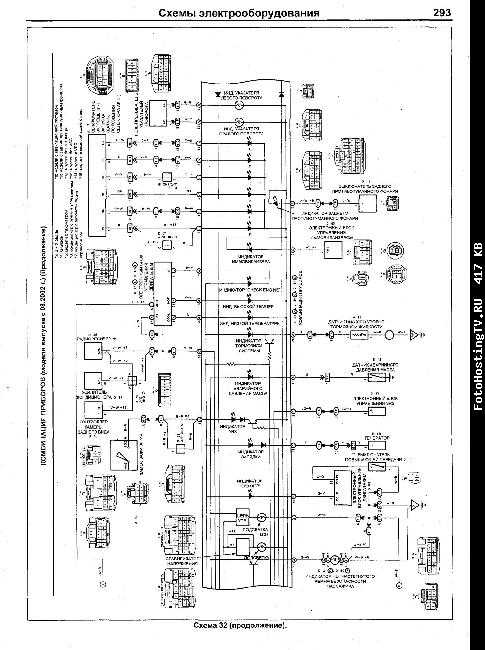

Блоки предохранителей Toyota Platz (Тойота Платз)

2. Вид сверху. Предохранители пронумерованы.

1. Главное реле системы впрыска2. Реле электромагнитной муфты компрессора кондиционера3. Реле звукового сигнала4. Реле №1 электродвигателя вентилятора5. Реле №2 электродвигателя вентилятора6. Реле стартера7. Разъем для подключения доп.оборудования (15А)8. H-LP RH/H-LP LO RH Фары (галоген/ксенон) (10А или 15А)9. H-LP LH/H-LP LO LH Фары (галоген/ксенон) (10А или 15А)10. ST (30А) Система запуска

11. AM2 (15А)

Система запуска и зажигания

12. Horn (15А)

Звуковой сигнал

13. EFI (15А)

Система управления двигателем Система электронного управления АКПП (до 08.2002) Система иммобилайзера (с 08.2002)

14. Dome (15А)

Центральный замок Система предупреждения об оставленном в замке зажигания ключа и невыключенном освещении Комбинация приборов Аудиосистема Часы Фары (галоген) Лампы освещения салона Система заднего обзора (модели 2WD с 08.2003)

15. ABS No.1 (40А)

Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003) 16. RDI (30А) Электропривод вентиляторов 17. Реле разъема для подключения дополнительного оборудования.

Сообщение отредактировал RB20

— 22.11.2010, 23:10

2. Вид сверху. Предохранители пронумерованы.

1. Реле отопителя. 2. Главное силовое реле. 3. Реле-прерыватель указателей поворота. 4. Реле топливного насоса. 5. AM1 (50A) Описания не нашел, но думаю это Системы зажигания и запуска. 6. Power (30А) Электропривод стеклоподъемников, люка. 7. Heather (40А)

Кондиционер с ручным, автоматическим управлением

8. Gauge (10А)

Система зарядки (модели выпуска до 08.2002). Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Индикаторы АКПП. Электропривод стеклоподъемников. Центральный замок. Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Система предупреждения о непристегнутом ремне. Электропривод люка. Комбинация приборов. Часы. Указатели поворота и аварийка. Фонари заднего хода. Кондиционер с ручным, автоматическим управлением. Подушки безопасности (модели выпуска с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).

9. Def (20А)

Обогреватель заднего стекла.10. Door (25А) Центральный замок.

11. Tail (7.5A)

Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Комбинация приборов. Часы. Фары (галогеновые). Габариты и подсветка. Задние противотуманные фонари. Противотуманные фары (до 08.2002). Кондиционер с ручным управлением (до 08.2002). Фары (ксенон).12. Wiper (20A) Очиститель и омыватель лобового и заднего стекол.

13. Electronic B (7.5A)

Система управления двигателем. Система электронного управления АКПП. Задние противотуманные фонари. Кондиционер с ручным управлением (до 08.2002). Система иммобилайзера (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).

14. Fog (15A)

Противотуманные фары.15. Accessory (15A) Электропривод зеркал. Аудиосистема. Прикуриватель. Разъем для подключения доп.оборудования. Система заднего обзора (модели 2WD с 08.2003).

16. Electronic Ig (7.5A)

Электропривод вентиляторов (до 08.2002). Антиблокировочная система. Лампы освещения салона. Кондиционер с ручным и автоматическим управлением. Электропривод вентиляторов (с 08.2002). Обогреватель заднего стекла (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).

17. Haz (10A)

Указатели поворота и аварийка.18. A/C (7.5A) Кондиционер с ручным и автоматическим управлением.19. Invertor (15A) Разъем для подключения доп.оборудования.

20. Stop (10A)

Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Стоп-сигналы. Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).

Блок предохранителей в салоне

Блок предохранителей находится под панелью приборов (слева), за крышкой.

Схема блока предохранителей

Назначение предохранителей в салоне автомобиля

№	название	ампер	схема
1	ХВОСТИК	10	Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
1	panel2	7,5	Система иммобилайзера двигателя, система входа и запуска, передняя противотуманная фара, освещение, световое напоминание, многорежимная механическая коробка передач, задний противотуманный фонарь, запуск, блокировка рулевого управления, задний фонарь, беспроводное управление замком дверей
2	ПАНЕЛИ1	7,5	Освещение, управление освещением приборной панели, счетчик и датчик
3	A / C	7,5	Обогрев заднего стекла, система кондиционирования
4	D ДВЕРЬ	20	Стеклоподъемник
5	RL ДВЕРЬ	20	Стеклоподъемник заднего пассажира (левая сторона)
6	ЗАДНЯЯ ДВЕРЬ	20	Электрический стеклоподъемник заднего пассажира (правая сторона)
7	–	–	–
8	CIG	15	Розетка
9	ACC	7,5	Система блокировки дверей, наружные зеркала заднего вида, аудиосистема
10	–	–	–
11	ID / UP / MIR HTR	10	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
12	–	–
13	–	–
14	RR FOG	7,5	Задние противотуманные фары
15	IGN	7,5	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система иммобилайзера двигателя, система подушек безопасности SRS, система классификации пассажира на переднем сиденье
16	ВСТРЕТИЛИСЬ	7,5	Метр и манометр
17	P S-HTR	15	Подогрев сиденья
18	D S-HTR	15	Подогрев сиденья
19	WIP	20/25	Стеклоочиститель
20	RR WIP	15	Задний стеклоочиститель
21	WSH	15	Омыватель лобового стекла
22	ECU-IG	10	Система дневных ходовых огней, антиблокировочная система тормозов, система электроусилителя руля, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, электрический вентилятор охлаждения
23	ДАТЧИК	10	Система зарядки, указатели поворота, аварийные мигалки, подъемные огни, управление освещением панели приборов, система блокировки переключения передач, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической коробки передач
24	OBD2	7,5	Бортовая система диагностики
25	СТОП	10	Стоп-сигналы, верхний стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система блокировки переключения передач, антиблокировочная тормозная система
26	–	–	–
27	D / L	25	Система дверного замка
28	FR FOG	15	Передние противотуманные фары
29	–	–	–
30	ХВОСТИК	10	Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
31	AM1	25	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива

Лицевая сторона

№	название	ампер	схема
1	PWR	30	Электрические стеклоподъемники
2	DEF	30	Обогрев заднего стекла
3	–	–	–
Реле
R1	Зажигание (IG1)
R2	Нагреватель (HTR)
R3	Flasher

Дополнительный блок предохранителей

№	название	ампер	схема
1	ACC2	7,5	Система блокировки переключения передач
1	AM2 №2	7,5	Зарядка, управление дверным замком, двойное запирание, управление двигателем, система иммобилайзера двигателя, система входа и запуска, зажигание, внутреннее освещение, световое напоминание, электрический стеклоподъемник, предупреждение о непристегнутом ремне безопасности, запуск, блокировка рулевого управления, беспроводное управление замком дверей
1	WIP-S	7,5	Система зарядки
2	ACC2	7,5	Система блокировки переключения передач
2	AM2 №2	7,5	Зарядка, управление дверным замком, двойное запирание, управление двигателем, система иммобилайзера двигателя, система входа и запуска, зажигание, внутреннее освещение, световое напоминание, электрический стеклоподъемник, предупреждение о непристегнутом ремне безопасности, запуск, блокировка рулевого управления, беспроводное управление замком дверей
2	WIP-S	7,5	Система зарядки

Расположение блоков

Общая схема расположения электронных блоков управления

Описание

1. реле масляного насоса (система “START/STOP”)
2. блок плавких вставок (модели с системой “START/STOP”)
3. блок реле №2 в моторном отсеке
4. блок плавких вставок
5. блок реле ABS
6. реле управления стартером (система “START/STOP”)
7. модулятор ABS
8. правый передний датчик системы SRS
9. монтажный блок в моторном отсеке
10. левый передний датчик системы SRS
11. блок управления системы “START/STOP”
12. реле управления центральным замком
13. приемник системы дистанционного управления центрального замка
14. блок управления системой курсовой устойчивости
15. блок управления электроусилителя рулевого управления (2SZ-FE)
16. блок предохранителей
17. монтажный блок под панелью приборов
18. реле противотуманных фар (RS)
19. блок управления SRS
20. электронный блок управления двигателем
21. блок управления блокировкой селектора АКПП
22. датчик замедления (ABS, 4WD)
23. реле управления топливным насосом
24. трансформатор (система “START/STOP”)
25. аккумуляторная батарея (система “START/STOP”).

Блок предохранителей в салоне

Блок предохранителей расположен под приборной панелью (с левой стороны), за крышкой.

Схема блока предохранителей

Распределение предохранителей в салоне

№	Имя	Сила тока	Контур
1	Клиент	10	Боковой указатель поворота, боковой указатель поворота, задний фонарь, подсветка номерного знака, система раздельного впрыска топлива / система последовательного раздельного впрыска топлива
1	Панель 2	7,5	Иммобилайзер, система входа и запуска, передние противотуманные фары, освещение, напоминание о свете, многорежимная механическая коробка передач, задние противотуманные фары, стартер, блокировка рулевого колеса, задние фонари, беспроводное управление замками дверей
2	Клавиатура 1	7,5	Освещение, управление светом приборной панели, манометры и датчики
3	Кондиционер	7,5	Обогрев заднего стекла, система кондиционирования воздуха
4	Дверь D	20	Электрические стеклоподъемники
5	Двери RL	20	Стеклоподъемник заднего пассажира (левая сторона)
6	Задняя дверь	20	Электрическое стекло заднего пассажира (правая сторона)
7	–	–	–
8	CIG	15	Розетки
9	ACC	7,5	Система блокировки дверей, наружные зеркала, аудиосистема
10	–	–	–
11	ID / UP / MIR HTR	10	Система многоточечного впрыска топлива / Последовательная система многоточечного впрыска топлива
12	–	–
13	–	–
14	RR FOG	7,5	Задний противотуманный фонарь
15	IGN	7,5	Система распределенного впрыска топлива/последовательного впрыска, система иммобилизации двигателя, система подушек безопасности SRS, система классификации сидений передних пассажиров
16	Описание	7,5	Измерительные приборы и манометры
17	P S-HTR	15	Подогрев сидений
18	D S-HTR	15	Сиденья с подогревом
19	WIP	20/25	Стеклоочиститель ветрового стекла
20	RR WIP	15	Стеклоочиститель заднего стекла
21	WSH	15	Омыватель ветрового стекла
22	ECU-IG	10	Система дневных ходовых огней, антиблокировочная система тормозов, электроусилитель руля, электрические стеклоподъемники, система блокировки дверей, противоугонная система, электрический вентилятор охлаждения
23	Датчики	10	Система зарядки, указатели поворота, мигалки аварийной сигнализации, вежливые огни, управление освещением приборной панели, система блокировки переключения передач, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической трансмиссии
24	OBD2	7,5	Бортовая диагностическая система
25	Остановить	10	Стоп-сигнал, верхний стоп-сигнал, система впрыска топлива/система последовательного впрыска, блокировка переключения передач, антиблокировочная система
26	–	–	–
27	Д / Л	25	Система блокировки дверей
28	Затуманивание (FR FOG)	15	Передняя противотуманная фара
29	–	–	–
30	Страна	10	Боковые габаритные огни, боковые габаритные огни, задние фонари, подсветка номерного знака, система впрыска топлива/система последовательного впрыска топлива
31	AM1	25	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива

Лицевая сторона

№	Имя	ǞǞǞǞǞ	План
1	PWR	30	Электрический стеклоподъемник
2	Дельф	30	Заднее стекло с подогревом
3	–	–	–
Реле
R1			Блок зажигания (IG1)
R2			Нагреватель (HTR)
R3			Фонари

Дополнительный блок предохранителей

№	Имя	Сила тока	Контур
1	ACC2	7,5	Система блокировки коробки передач
1	AM2 NO.2	7,5	Зарядка, управление замками дверей, двойное запирание, управление двигателем, иммобилайзер двигателя, система входа и запуска, зажигание, внутреннее освещение, напоминание о включении света, электрические стеклоподъемники, предупреждение о ремне безопасности, запуск, блокировка рулевого колеса, беспроводное управление замками дверей
1	WIP-S	7,5	Система зарядки
2	ACC2	7,5	Система блокировки коробки передач
2	AM2 NO.2	7,5	Зарядка, управление блокировкой дверей, двойная блокировка, управление двигателем, иммобилайзер двигателя, система входа и запуска, зажигание, внутреннее освещение, напоминание о включении света, электрические стеклоподъемники, предупреждение о ремне безопасности, запуск, блокировка рулевого колеса, беспроводное управление блокировкой дверей
2	WIP-S	7,5	Система зарядки
