Предохранители и реле Нива 2121

Рассмотрены автомобили нива 2121, нива 21213, нива 21214 карбюратор, инжектор.

другое название ваз 2121, ваз 21213, ваз 21214, нива 4×4.

Расположение предохранителей и реле нива.

Основной блок предохранителей находится в салоне под панелью приборов, слева от руля.

1 — блок предохранителей системы управления двигателем; 2 — реле очистителя ветро­вого стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двига­телем

Основной и дополнительный блок предохранителей нива.

для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.

расшифровка

Обозначение предохранителя (номинальный ток, А)	Защищаемые цепи
F1 (16)	Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)
F2(8)	Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3(8)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4(8)	Правая фара (дальний свет)
F5(8)	Левая фара (ближний свет)
F6(8)	Правая фара (ближний свет)
F7(8)	Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8(8)	Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (16)	Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
F10(16)	Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11 (8)	Резерв
F12(8)	Резерв
F13(8)	Контакты реле противотуманного света в задних фонарях
F14(16)	Предохранитель прикуривателя
F15(16)	Резерв
F16(8)	Резерв

Блок предохранителей системы управления двигателем нива.

Слева под па­нелью приборов, на кузове, расположен блок из четырех предохранителей сис­темы управления двигателем и диагностический разъем.

Для доступа к блоку отворачиваем два самореза и снимаем кожух

схема расположения предохранителей в блоке нива 21214.

назначение.

Обозначение (номи­нальный ток, А)	Защищаемые цепи
F1 (30)	Контакты реле правого электровентилятора
F2(30)	Контакты реле левого электровентилятора
F3 (15)	Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15)	Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Немного ниже основного блока предохранителей находятся реле системы управления двигателем.

1 — реле зажигания; 2 — главное реле; 3 — реле правого электровентилято­ра; 4 — реле левого электровентилятора; 5 — реле топливного насоса; 6 — предохра­нитель топливного насоса (F5, 15 А) (бензонасоса)

Для замены реле

головкой на 10 отворачиваем две гайки крепления блока реле

снимаем блок реле

отсоединяем колодку жгута проводов

отверткой отворачиваем саморез крепления реле и снимаем его.

Под панелью приборов, чуть выше педали газа, расположен блок с четырмя реле.

реле заднего противотуманного света; 2 — реле включения обогрева стекла двери багажного отделения; 3 — реле ближнего света фар; 4 — реле дальнего света фар

над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации

Реле стартера находится в моторном отсеке.

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Что означают цифры в индексе Нивы?

Чтобы разобраться в особенностях проводки и электрооборудования автомобиля Нива 2131 или другой модели с инжектором либо карбюратором, разберемся в индексных обозначениях:

1. ВАЗ 21213 — так обозначается Нива с карбюратором. В этом случае объем двигателя составляет 1.7 л.
2. ВАЗ 21214 — это такой же карбюратор с аналогичным объемом мотора. Только в этом случае авто характеризуется распределенной системой впрыска топлива.
3. ВАЗ 21213 — также карбюратор, только Нива с такими цифровыми обозначениями может иметь и 1.8-литровый двигатель.
4. ВАЗ 21073. Эта Нива может быть оснащена либо карбюратором «Солекс», либо инжектором. Система зажигания в этих машинах бесконтактная.
5. Что касается моделей Нива 21215, то таким индексом обозначаются экспортные варианты транспортных средств, оборудованные дизельным двигателем от производителя Ситроен.

Официально Нивы, оборудованные дизельными моторами, на территории РФ и стран бывшего СССР никогда не продавались. Стоимость такого транспортного средства, разумеется, была более высокой. Те поклонники отечественных внедорожников, которые готовы были заплатить такую стоимость, могли приобрести машину только за рубежом.

Ниже приведена схема ВАЗ 2121. Если вас интересует электросхема другой модели, к примеру, 2131, то она будет иметь определенные отличия от этой модификации. К примеру, В случае с карбюратором, электросхема заряда АКБ и системы зажигания является не защищенной, в отличие от инжекторов.

Схема проводки генератора 2121

Предохранители Нива 21214 инжектор — Подбор Авто 163

Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

Где расположены блоки и реле в Нива 21214 и 21213

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
4. Дальний свет (правая фара).
5. Ближний свет (левая фара).
6. Ближний свет (правая фара).
7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
8. Габариты (правая сторона), подсветка панели приборов.
9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

1. Хранение вставки по 8А
2. Аналогично предыдущему.
3. Противотуманные задние огни.
4. Прикуриватель.
5. Хранение вставки на 16А.
6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

1. Пуск электромотора вентилятора справа (30А).
2. Аналогичная позиция для левой стороны.
3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
5. Разъем для диагностики работы системы впрыска.

Блоки реле

Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

1. Зажигание.
2. Система запуска ДВС.
3. Правый вентилятор радиатора.
4. Аналогичный левый вентилятор.
5. Работа топливного насоса.
6. ПР питания бензонасоса (15А).

Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

Полезное видео

При замене блока целиком важно записать расположение и маркировку проводов на старом. Сами предохранители меняются без каких-либо проблем. Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком

Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком

Важно обратить внимание – если новый предохранитель сгорает сразу после установки и проверки работоспособности, то повреждена проводка конкретной цепи

• Шевроле Нива
• Электросхема Шевроле Нива: Основные источники потребления энергии

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Похожие публикации

carcheck163.ru

Схема автомобиля — Ниссан Кашкай и Ниссан Кашкай 2

Предлагаем для общего ознакомления всем автовладельцам цветные схемы электрооборудования на Nissan Qashqai с 2007 г.в.и Nissan Qashqai +2 с 2008 г.в. Машина хорошо работает на высоко- и средне- профильных шинах. Попытки некоторых автолюбителей ставить низкий профиль считаются излишними, делающую из машины бронетранспортер для борьбы с собственной подвеской. Очень динамичная машина с эластичным движком, продуманным комфортным салоном и сильной выносливой подвеской. Но есть и минус, н емного валковатая подвеска и слишком упругий, «спортивный» руль. Иногда при критических перестроениях в городе эта упругость мешает, особенно, когда водит женщина и водит энергично.

Схема системы управления двигателем HR16DE

Электросхема системы управления двигателем MR20DE

Эл.схема управления трансмиссией с вариатором CVT

Схема управления полным приводом и ABS без системы ESP

Электросхема ABS с системой ESP и блока электроусилителя рулевого управления

Схема сигнализаторов не пристегнутых ремней безопасности и системы пассивной безопасности SRS

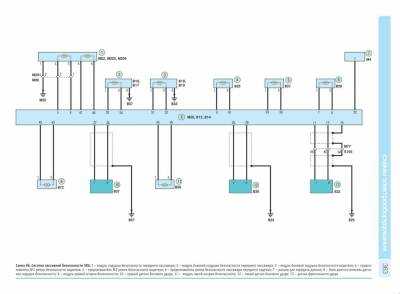

Схема системы пассивной безопасности SRS (продолжение)

Электросхема обогрева передних сидений и привода открывания замка двери задка

Эл.схема привода наружных зеркал заднего вида и внутреннего зеркала заднего вида с антибликовой защитой

Схема управления стеклоподъемниками

Источник

Описание датчика распредвала на Нива Шевроле

Загрузка …

На двигателях с карбюраторной топливной системой роль ДПРВ исполняет трамблёр. В инжекторе конструкция иная, систему запаралелили, сделали попарный впрыск и зажигание.

В ходе систематической эксплуатации ДХ изнашивается, приходит в негодность. Процесс самостоятельной замены вовсе не сложный. Задача посильная для автолюбителя без навыков обслуживания технического средства.

Чтобы определить какой цилиндр находится в такте электронный блок управления двигателем контролирует положение распредвала с помощью ДПРВ (СМР)

Данные от датчика крайне важны для настройки и дозировки топлива, искры в камере сгорания, форсунках. Датчик распредвала непосредственно влияет на расход топлива, динамику разгона, количество выбросов в выхлопных газах.

В автомобилях, Нива Шевроле, в том числе, предустановлены магнитные и основанные на эффекте Холла датчики. Оба типа предназначены для считывания и передачи данных электронному блоку управления двигателем.

Последний, на основании анализа показателей корректирует подачу горючего, угол опережения зажигания, частоту прострела искры.

• Магнитный контролер производит собственный переменный ток. Конструкция имеет два контакта;
• Контролер на основе эффекта Холла имеет один контакт, запитан от стороннего источника.

Признаки неисправности ДПРВ:

• Нестабильная работа мотора на холостых оборотах;
• После остановки двигатель запускается повторно;
• Увеличенный расход горючего;
• Снижение мощности;
• Пассивная динамика разгона;

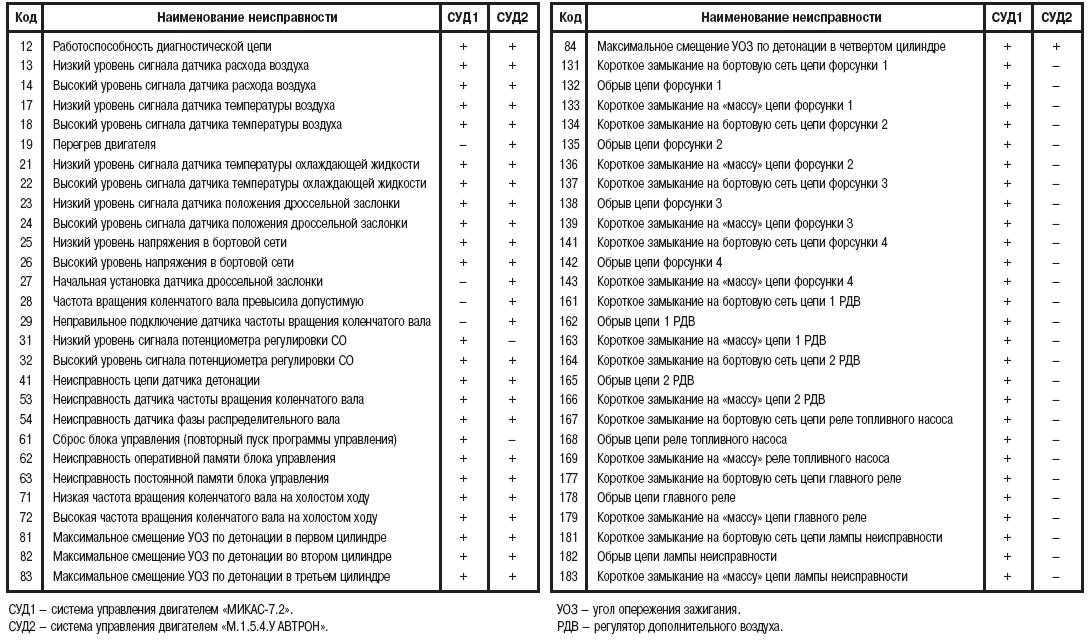

• На приборной панели индикаторы системная ошибка (см. фото);
• Коробка передач может быть заблокирована в одном положении до момента полной остановки, выключения зажигания. Действие однократное или циклическое;
• Машина двигается рывками;
• Максимальная скорость автомобиля ограничена 65 – 85 км /час;
• Периодически двигатель глохнет;
• Осечки при включении зажигания;
• Невозможность повторного запуска двигателя.

Частые причины преждевременного износа контролера:

• Естественный фактор вследствие длительной эксплуатации;
• Механическое повреждение корпуса контролера;
• Обрыв электрической цепи;
• Короткое замыкание контактов;
• Обрыв датчика вследствие удара, аварии;
• Неисправности электронного блока управления двигателем.

Наименование / каталожный артикул	Цена в рублях
Automega 150097810	От 800
JP group 1191400200	От 800
EPS 1953071	От 800
Delphi SS10814	От 800
Meyle 3148000038	От 800

Подготовительный этап:

• Ключ на «10»;
• Новый контролер;
• Ветошь;
• Крестообразная отвертка;
• Дополнительное освещение опционально.

Пошаговое руководство:

• Открываем капот;
• Отпускаем металлический хомут – стяжку с резинового патрубка воздуховода. Извлекаем его;
• В верхней части блока находим контролер, снимаем клеммы, отвинчиваем болт на «10»;
• Извлекаем датчик, заменяем его новым;
• Надеваем клеммы, устанавливаем патрубок воздуховода.

Электрическая карта Шевроле Нивы

Каждый элемент на схеме кроссовера ВАЗ-2123 пронумерован, для удобства (рис. 1).

Существуют и более развернутые карты с подробными описаниями каждого устройства, а не только ключевых узлов. Масса электросхем и оборудования, в котором легко запутаться, если вы сталкиваетесь с подобным впервые. В таком случае лучше все же обратиться к знающему человеку за консультацией.

Отдельно раскрыта схема соединительной электрической системы управления силовым агрегатом (рис. 2).

Схема монтажного блока (рис. 3).

Если вам незнакомы некоторые термины и названия, перед тем как начать техническое исследование, изучите строение, функционал и прочие нюансы, касающиеся необходимого вам элемента, иначе непоправимого не избежать.
