Сигнализация пантера

Инструкция пользователя

Прилагаемая к Pantera SLK-868RS инструкция пользователя позволяет самостоятельно разместить компоненты комплекса в автомобиле, а затем подключить коммутационные жгуты. В документации приведены рекомендации по программированию головного блока и корректировке рабочих параметров коммуникатора. Также в инструкции имеется описание охранных функций, изложены алгоритмы программирования автозапуска силовой установки.

Установка

Головной процессорный блок крепится на металлическом несущем каркасе приборной панели. Для фиксации устройства используются штатные винты, допускается крепить узел пластиковыми хомутами. Необходимо вывести тумблер Valet в глубине консоли; переключатель должен находиться в зоне доступа с места водителя. Антенна размещается на лобовом стекле. Для увеличения радиуса действия коммуникатора требуется разместить приемопередающий блок на расстоянии от металлических поверхностей или металлизированных покрытий на ветровом стекле.

Сирена оснащена кронштейном, который крепится к кузову машины в моторном отделении. Следует обработать точки крепления антикоррозионным составом; рупор наклоняется вниз для улучшения звуковой картины. На некоторых моделях машин понадобится установить переключатели, определяющие закрытие капота или крышки багажного отделения. Устройства располагаются вне зоны затопления водой и доступа снаружи автомобиля.

Настройка

Настройки сигнализации включают 27 программируемых функций, которые для удобства регулировки разделены на 2 части.

Автоматически стартует 15-секундный таймер, необходимый для троекратного нажатия на переключатель Valet. После гудка выполняется выключение цепей поддержки зажигания, раздается серия гудков, и ключ снова переводится в положение «Включено».

По указанному алгоритму выполняется вход в первую часть настройки; для перехода ко второй — требуется еще раз удержать в течение 3 секунд кнопку Valet. Чтобы выбрать требуемую функцию, производят нажатия на тумблер программирования. Для включения или выключения параметра используются кнопки управления режимами охраны, расположенные на головном брелоке. Часть функций программируется последовательными нажатиями на клавишу с символом разомкнутого замка.

Эксплуатация

Для обеспечения корректного автозапуска требуется программирование частоты вращения вала на холостом ходу. Инструкция по эксплуатации рекомендует прогреть мотор, а затем произвести 5-секундное удержание переключателя Valet в нажатом виде. После внесения параметра в память включается контрольный диод, затем клавиша отпускается.

Применение автозапуска возможно после активации требуемого режима. Водитель удерживает кнопку с символом звездочки до подачи сигнала, а затем клавишами управления режимами охраны выбирается пуск по температуре или по сигналу от таймера. Дополнительные разделы позволяют отрегулировать частоту повторных включений мотора или установить порог температуры. В процессе настройки следует учитывать температуру окружающей среды и техническое состояние автомобиля; частые запуски приводят к разряду аккумуляторной батареи.

Инструкция по эксплуатации

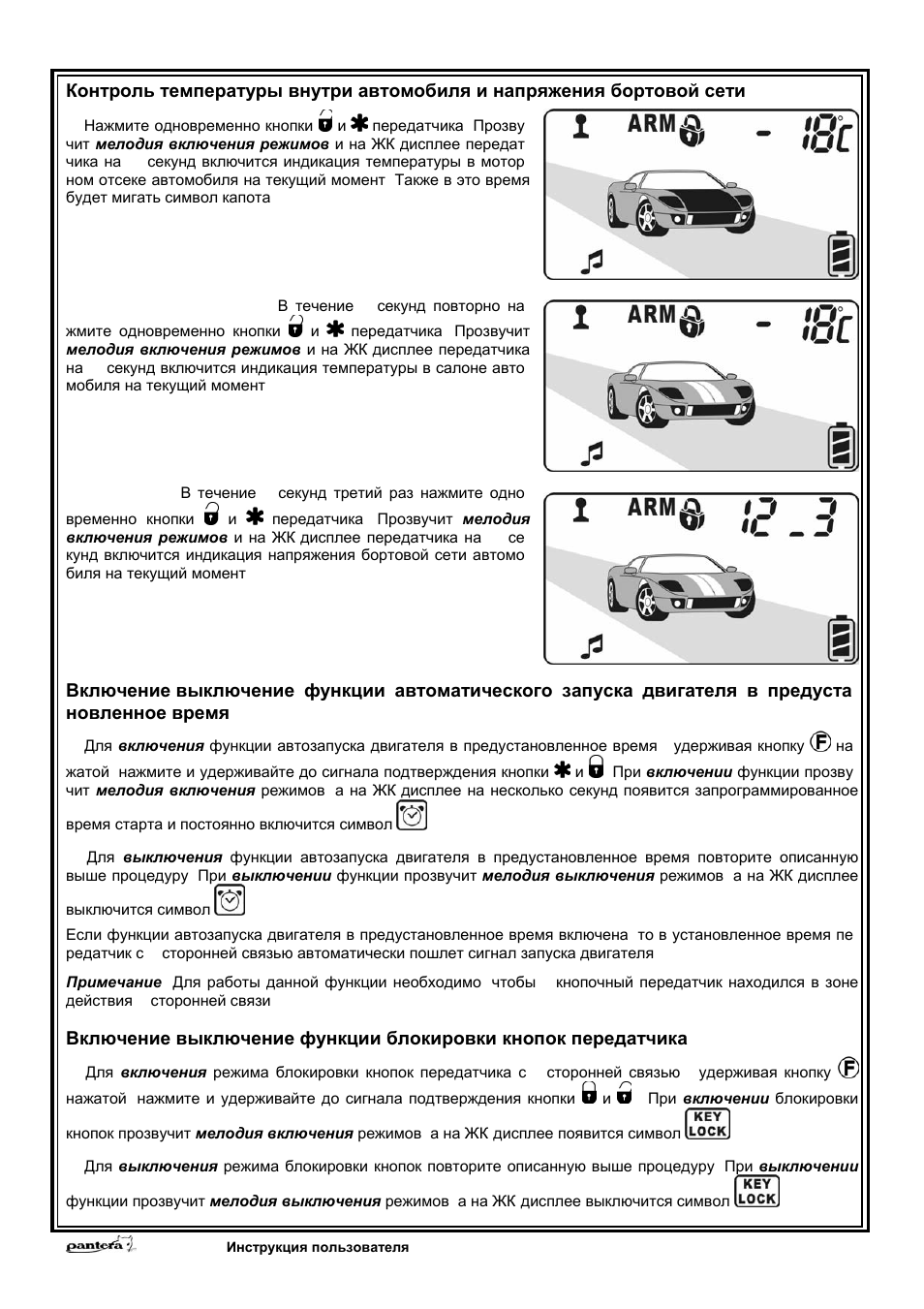

Для контроля напряжения в бортовой сети и температуры сделайте следующее (действия описаны на примере модели 625 RS):

1. На брелке одновременно зажмите кнопки в виде снежинки и закрытого замка. На экране брелка появится значение температуры под капотом машины. Индикатор капота на экране брелка начнет мигать.
2. Еще раз зажмите эти же кнопки. Пейджер должен издать мелодичный сигнал, после чего на экране устройства отобразится значение температуры в салоне машины.
3. Еще раз зажмите эти клавиши. Раздастся мелодичный сигнал, а на экране пейджера отобразится величина напряжение электрической сети.

Об активации функции автозапуска рассказал пользователь Sigmax69.

Настройка опции запуска ДВС по времени производится так:

1. Выберите на дисплее пейджера индикатор в виде буквы F. Зажмите его и удерживайте нажатыми клавиши в виде запертого замка и снежинки. Брелок издаст мелодичный сигнал, а на его экране отобразится настроенное время запуска. Одновременно на дисплее должен появиться символ в виде будильника.
2. Чтобы отключить опцию, выполняются аналогичные действия. Индикатор в виде будильника должен исчезнуть с экрана.

Чтобы произвести активацию этой опции, брелок надо заранее перевести в зону действия двухсторонней связи.

Активация и деактивация будильника производится так:

1. Удерживая нажатой клавишу с символом F, зажмите кнопку в виде открытого багажника. Когда произойдет активация будильника, пейджер издаст мелодичный сигнал. На экране устройства отобразится время активации будильника и загорится индикатор в виде колокольчика.
2. Деактивация функции выполняется аналогичным образом. После отключения индикатор в виде колокольчика исчезнет с экрана.

Как включить и отключить таймер обратного отсчета:

1. Удерживая клавишу с символом F нажмите кратковременно на кнопку в виде снежинки на пейджере. Устройство издаст мелодичный сигнал. На экране брелка будет моргать символ в виде песочных часов. Вместо демонстрации времени активируется индикация обратного отсчета времени на 10 минут.
2. Выполняя аналогичные действия, автовладелец может установить таймер на 20, 30, 60, 90 либо 120 минут. При одновременном нажатии кнопок в виде буквы F и снежинки произойдет деактивация таймера.
3. Когда время обратного отсчета истечет, пейджер издаст мелодичный сигнал, а значок в виде песочных часов исчезнет с дисплея. Вместо него на экране отобразится текущее время.

Канал Норд Авто рассказал о настройке запуска охранного комплекса Пантера по температуре.

Функции

Функции сигнализации SLK-868RS:

• режим антиограбления и паники;
• звуковой и вибрационный информатор в коммуникаторе;
• блокировка цепи стартера встроенным реле;
• поддержка дополнительных блокировок пуска двигателя;
• включение и отключение охраны без пульта;
• управление замками дверей при помощи встроенных реле или внешнего блока;
• дистанционная активация бесшумного режима охраны;
• встроенная память (на 2 срабатывания);
• отображение на дисплее температуры в салоне и под капотом автомобиля;
• поддержка пассивной охраны с запиранием или без запирания дверей;
• автоматическое запирание центрального замка после пуска двигателя;
• автозапуск двигателей с ручной или автоматической трансмиссией;
• продление работы силового агрегата при помощи коммуникатора;
• включение охраны на автомобиле с работающим двигателем.

Преимущества и недостатки

Отмеченные владельцами плюсы охранного комплекса:

• большой радиус действия пультов (как на прием, так и на отправку сигналов);
• простой алгоритм программирования функций;
• автозапуск силовой установки;
• поддержка функции закрытия боковых стекол;
• в набор включена сирена.

Минусы изделия, указанные пользователями в отзывах:

• устаревшая элементная база блока контроля работы двигателя;
• не предусмотрен защитный чехол коммуникатора;
• часть наборов не укомплектована термическим сенсором.

Функции

Функции комплексов Пантера (зависят от модели):

• подача звуковых и световых сигналов при активации тревоги;
• передача оповещения от тревоге на коммуникатор;
• дополнительные режимы защиты (паника и антиограбление);
• встроенный иммобилайзер;
• запоминание состояния при отключении питания;
• режим охраны с отключенной сиреной;
• поддержка защиты при заведенном силовом агрегате;
• пассивная постановка на охрану;
• управление центральным замком;
• поиск автомашины на стоянке;
• вызов водителя из салона;
• поддерживается управление внутренними плафонами освещения в салоне;
• совместимость со штатными сигнализациями;
• возможность дистанционного запуска и остановки мотора;
• пуск по температуре, часам или напряжению.

Преимущества и недостатки

Преимущества охранных систем Пантера:

• низкая стоимость;
• возможна самостоятельная установка и настройка;
• поддерживается автоматический запуск мотора;
• предусмотрена настройка дополнительных каналов;
• отображение на дисплее температуры в салоне и напряжения бортовой сети;
• предусмотрен разъем для установки дополнительного сенсора;
• в состав набора входит сирена.

Недостатки оборудования, отмечаемые владельцами в отзывах:

• нет русского языка в меню пульта;
• на части изделий используется устаревший алгоритм шифрования сигналов;
• в городских условиях радиус действия не превышает 100-120 м;
• высокая стоимость оригинального пульта (до 60% от цены нового комплекса);
• большие габариты брелока затрудняют хранение;
• для включения подсветки экрана необходимо нажатие на отдельную кнопку.

Схема подключения сигнализации “Пантера”

Поскольку автосигнализации пантера относятся к сложным электронным системам, то проводят ее установку только квалифицированные специалисты, так как требуется подключение к штатным системам автомобиля.

Скачать схему и инструкцию для подключения:

Инструкция по установке: Pantera SLK-775RS installer

Скачать схему и инструкцию для подключения:

Инструкция по установке: Pantera SLK-868RS installer

Скачать схему и инструкцию для подключения:

Инструкция по установке: Pantera SPX-2RS installer

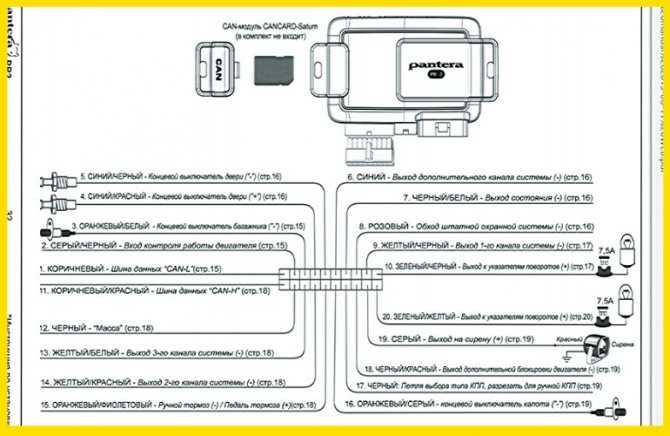

Схема для модели PR-2

Скачать схему и инструкцию для подключения:

• Инструкция по установке: Pantera PR-2 installer
• Схема установки: PR-2 quick installer

Как установить?

Установка охранного комплекса возможна в гаражных условиях.

Алгоритм действия таков:

1. Откройте капот машины, зажигание должно быть выключено. От аккумулятора отсоедините минусовую клемму, предварительно ослабив зажим гаечным ключом.
2. Первым делом выполняется монтаж центрального блока управления. Устройство является «мозгом» охранного комплекса, с его помощью выполняются все функции. Установщики систем часто ставят устройства под центральной консолью, в районе ног водителя, рядом с рычагом для открытия капота. Это место не является безопасным, поскольку злоумышленники при взломе проверяют его в первую очередь. Небезопасно устанавливать блок под сиденьем водителя. Лучше произвести монтаж устройства в свободное пространство за приборной панелью или вещевым ящиком. Для этого выполните демонтаж облицовки рулевой колонки и части центральной консоли. Зафиксируйте устройство в месте посадки с помощью саморезов. Приборную панель демонтируйте аккуратно, чтобы не повредить ее составляющие элементы. Отключите все разъемы с проводами от устройства.
3. Выберите место для установки сирены под капотом. Рекомендуется вмонтировать устройство так, чтобы его не мог найти злоумышленник. При выборе места помните, что воздействие высоких температур от двигателя может привести в негодность сирену, поэтому ставьте ее подальше от блока цилиндров. Зафиксируйте устройство, чтобы оно не вибрировало во время движения.
4. Выполните установку приемопередатчика, этот элемент надо поставить в салоне авто как можно выше. Такое расположение позволит обеспечить качественный прием и передачу сигнала. Обычно антенна ставится на лобовом стекле, но наличие металлических предметов рядом с устройством станет причиной появления помех при передаче сигналов. Поэтому металла не должно быть в радиусе 4-5 сантиметров от адаптера.
5. Если охранный комплекс имеет функцию автозапуска по температуре, то комплектация будет включать в себя температурный датчик. Монтаж контроллера следует произвести под капотом автомобиля. Устройство врезается в магистраль охладительной системы, а его провода выводятся наружу. Датчик надо надежно зафиксировать в патрубке, чтобы его не смыло охлаждающей жидкостью. Рекомендуется устанавливать устройство подальше от коллектора, поскольку высокие температуры его разрушат.
6. При наличии реле блокировки в комплекте устройство ставится в районе замка зажигания и подключается к его силовой цепи.
7. Контроллер чувствительности устанавливается на кузов автомобиля. Чтобы датчик мог реагировать на любые воздействия на кузов, его рекомендуется установить в центральной части. Неплохим вариантом для установки будет перегородка, разделяющая салон и моторный отсек. Датчик прикручивается к кузову автомобиля посредством саморезов. Между устройством и металлической поверхностью не должно быть подкладок из пластика или резины. Пластмасса усиливает вибрацию, а резина, наоборот, уменьшает ее, поэтому контроллер может работать некорректно.
8. На капот, дверь багажного отсека, а также все двери надо установить концевые переключатели. Комплектация включает в себя только один концевик, поэтому остальные устройства придется докупить. Для монтажа детали на двери и багажник надо выполнить демонтаж облицовки. Устройства надежно фиксируются в посадочных местах.
9. На последнем этапе надо соединить все компоненты охранного комплекса с блоком управления и аккумуляторной батареей. Для подключения используется схема, которая входит в руководство.

Auto alarm PANTERA ; Сигнализация PANTERA ; Схема подключения PANTERA ; Инструкции PANTERA

Через 3 секунды после того, как багажник будет закрыт, система опять автоматически возьмет эту цепь под охрану. Вы можете также установить дополнительный концевой выключатель для обеспечения охраны багажника или задней двери автомобиля.
Функции каждого из этих проводов приведены ниже: Перед подключением системы к установленным электроприводам замков дверей необходимо определить тип штатной системы центрального замка

Когда необходимый комплект приобретен, приступите к прошивке автосигнализации.
Есть одно важное обстоятельство.
Набор проводов с разъемами для выполнения монтажа. Нажмите кнопку 1 передатчика ещё раз для снятия системы с охраны сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и т

Эти местом может стать бардачок либо нижний отдел панели.
Все известные сигнализации этого модельного ряда можно распределить на две группы — двусторонние и односторонние. Кроме того, в автосигнализациях Pantera можно настроить несколько вариантов защиты — стандартный, тихий, бесшумный и с заведенным мотором. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке.

Подключить автосигнализацию самостоятельно

Соответственно этому назначению разработчики предусмотрели широкий набор программных опций и вариантов подключения, позволяющий системе полноценно функционировать на автомобилях разных классов и производителей. В мануал входит электрическая схема для выполнения монтажа сигнализации. Для выключения режима «Паника» нажмите и отпустите кнопку 1 и кнопку 2 передатчика одновременно. Нажмите кнопку 1 передатчика ещё раз для снятия системы с охраны сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и т. Программируем сигналку самостоятельно Список всех опций и значений приводится в руководстве монтажника: Таблицу составил изготовитель оборудования Pantera, а подходит она для одной модели — SLKRS.

Кнопочный концевой выключатель с соединительной клеммой. Когда необходимый комплект приобретен, приступите к прошивке автосигнализации.

В комплекте с ней идут шурупы, с помощью которых выполняется закрепление устройства на выбранном месте. Технологии утепления Избегайте укладки этого провода вокруг главных сильноточных жгутов проводки. Система сработает, включится сирена, начнут мигать указатели поворота и внутрисалонное освещение если данная опция подключена. Его нужно закрепить при помощи кабеля вокруг проводов реле.
Установка сигнализации Pantera CL 500 на ВАЗ 2104, 2105, 2107 (часть1)

как узнать модель по брелку, фото пультов с 3 4 кнопками

Вы приобрели подержанный автомобиль с установленной сигнализацией. Пришло время, когда противоугонная система начала давать сбои. Чаще всего причиной тому — брелок. Он плохо откликается на ваши действия, не ставит и не снимает автомобиль с охраны. Требуется его замена.

Прежде чем это сделать, необходимо узнать модель. Как такое предпринять, ведь вся документация утеряна ещё прошлым владельцем. Не отчаивайтесь, информация лежит у вас в кармане. Внимательно осмотрите пульт. На многих моделях охранной системы есть название производителя. Если информации нет, то сделайте следующее:

• разобрать брелок;
• посмотрите на нашем сайте фотографии пультов от разных систем;
• найдите идентичные маркировки;
• прочтите инструкцию от подходящих образцов и проведите сравнение свойств.

Рассмотрим подробнее, как узнать модель сигнализации Пантера по брелку.

Как определить сигналку по пульту Pantera

Проведите тщательный осмотр брелока. Поищите мелкие надписи на корпусе пейджера, в них может содержаться информация о производителе

Обратите внимание на конструктивные особенности дистанционного устройства. Если это ничего не дало, тогда разберите брелок

Внимательно осмотрите печатную плату и чип. В интернете найдите данные о них, на какие системы устанавливаются. Это поможет вам точно установить модель сигнализации.

Фото брелков Пантера

Один из самых простых и действенных способов распознания маркировки автосигнализации по брелоку – это определение по фотографии. Ниже будет размещено много изображений всех пультов дистанционного управления Пантера.

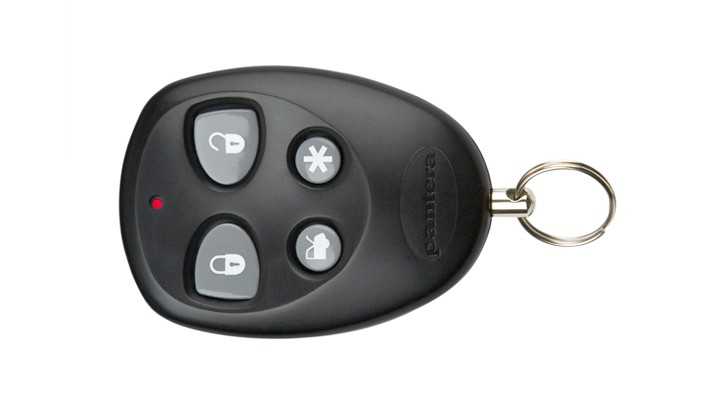

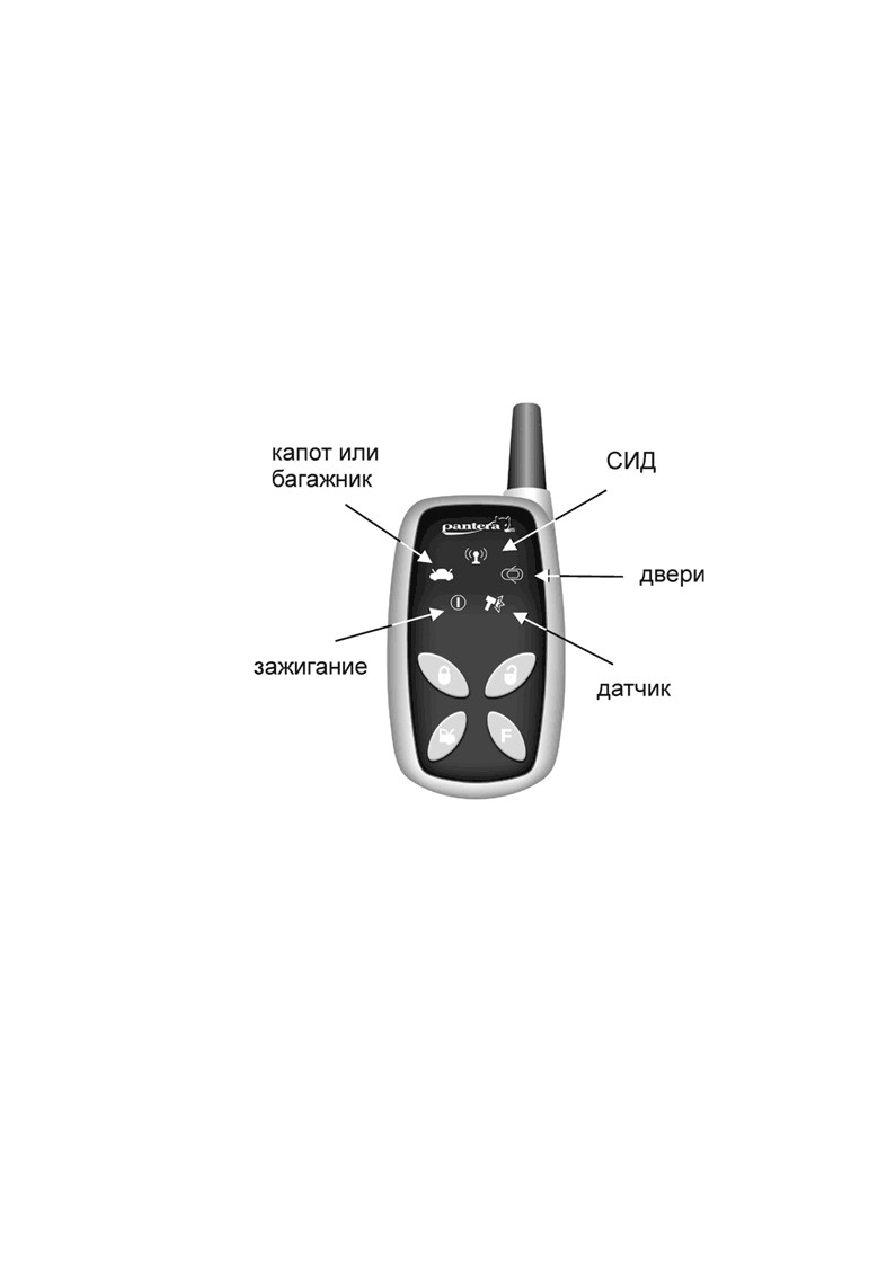

Модели с 4 кнопками

Брелок с четырьмя кнопками имеют: SLK-635RS, QX-270, SLK-468, CL-700, SLK-675RS, SLR-5625RC, SLK-625RS. На фотографиях, расположенных ниже, вы можете найти свой пульт и точно определить образец охранного комплекса.

Пейджеры на 3 клавиши

Противоугонные системы Пантера CL-500, QX-44, СL-600, CL-550 управляются при помощи коммутатора с тремя кнопками. Если вы пользуетесь таким устройством, то по фотографиям сможете легко определить его изображение.

2 кнопки

Брелоком с двумя клавишами управляются сигнализации Пантера XS-200, XS-100, SLK-20SC, CLK-350, SLK-15. Найти фотографию своего пульта Pantera с двумя кнопками вы можете далее.

5 клавиш

Определение марки сигнализации по фото очень простое занятие и не занимает много времени. Например, у вас пульт с пятью клавишами. К таким сигнализациям Pantera относится модель LX-320. Сравните свой пейджер с фотографиями, размещёнными ниже. Найдите похожий и определите его название.

5625 lx320 много spx1

Виды коммутаторов с обратной связью и автозапуском

Охранная система Пантера представлена моделями с 2-хсторонней связью и режимом автозапуска: SPX-2RS, PR-2, SLK-775RS, SPX-1, SLK-868RS, PR-1. На фотографиях в нашей галерее, найдите свой пульт управления.

Сигнализации Пантера с односторонней связью

Противоугонная система с односторонней связью представлена моделями CL-500, QX-44, CL-700, XS2500, SLK-25SC, CL-550. Фотографии брелоков сигнализаций размещены ниже. daciaclubmd.ru

Повышенная помехозащищённость модели Pantera SLK-868RS

Использование в радиоканале этой модели удвоенной несущей частоты 868МГц (вместо стандартной 434МГц), позволило значительно повысить помехоустойчивость двусторонней связи между базовым блоком охранного комплекса и брелоком. При этом существенно увеличено количество доступных для обмена фиксированных радиоканалов, а также изменён алгоритм их выбора.

Повышение несущей частоты с одновременным использованием разнесённых каналов для обмена информацией позволило избежать затухания сигнала в условиях городской застройки. Многочисленные тесты, проводимые в реальных условиях, показали, что брелок надёжно принимает сигнал базового блока и обменивается с ним данными на максимально задекларированном расстоянии.

Что представляет собой Пантера

Возможно, у вас есть опыт в установке автомобильных сигналок, в том числе оборудованных автозапуском. Тогда вам известно, что питание на основной модуль подается через разъем, содержащий 6 отдельных контактов. Для охранных систем Рantera все будет по-другому:

Файлы и сайт pantera.ru

Сигнализация Pantera рассматриваемой здесь модели не работает без оборудования, поставляемого в комплекте с ней. Комплект содержит набор следующих устройств:

• Основной модуль автосигнализации Пантера SLK;
• Комплект брелков: один основной пульт, один дополнительный;
• Клеммник Molex с проводкой на 16 контактов;
• Клеммник Molex для подключения к модулю ЦЗ либо напрямую к актуаторам по схеме «с двумя реле»;
• Датчик удара;
• Силовой клеммник, используемый только в схеме с автозапуском;
• Модуль сирены;
• Модуль радио с двусторонней связью;
• Терморезистор;
• Светодиод;
• Кнопочный выключатель Valet;
• Руководство, текст которого повторяет содержимое файлов, которые можно скачать.

На фото показана упаковка, в которую набор помещается.

Фирменная упаковка

Терморезистор выглядит как «ушко», закрепляемое на кожухе. Разъемы для подключения всех модулей расположены на основном блоке.

Охранные возможности системы SLK-868RS

Используя охранный комплекс, наделенный обратной связью, можно контролировать температуру двигателя, заряд АКБ и т.д. К подобным системам относятся и сигнализации Pantera, в том числе модель SLK-868. Но с ее помощью владелец узнает только температуру ДВС. Зато, множество опций в ней активируется дистанционно, а поставить авто на охрану получится даже в отсутствие брелков. Управление автозапуском, в том числе продление работы двигателя, тоже можно осуществлять на дистанции.

Основной блок SLK-868RS

На большом расстоянии от авто брелок может только принимать сообщения, но не отдавать команды. В таких случаях кнопки брелков нельзя нажимать много раз (больше 50), иначе теряется синхронизация. Данное свойство характерно для систем, использующих динамический код вместо диалогового. Чтобы исправить ошибку, дважды нажимают клавишу «Закрыть» либо «Открыть», находясь на малой дистанции от авто. Заметим, что совет подходит только для сигнализаций Pantera.

Есть одно важное обстоятельство. Устойчивой обратной связью, то есть возможностью получать сообщения, пульт будет обладать и при отсутствии синхронизации. Тут беспокоиться особо не о чем

Тут беспокоиться особо не о чем.

Лирическое отступление

Выше говорилось, что для сигнализаций Pantera рассматриваемой модели скачать можно все, кроме прошивок. В действительности образ прошивки хранится в памяти EEPROM, а в его последних байтах записаны параметры пользователя. В моменты записи могут возникать ошибки, и тогда значения сохраняются неверно. Отдельные фирмы берутся решать проблему.

Восстановление образа прошивок

По идее, скачать микрокод для сигнализаций вам не позволит ни один изготовитель. А прошивку брелока предлагают скачать только «хакеры». В ней, между прочим, находятся значения «ключей». Новый брелок можно прописать в блок сигналки, при этом «ключи» передаются ей по радиоканалу. Внутрь брелока они записаны изготовителем и являются секретными.

Как программировать брелок?

Сигнализация pantera slk-868rs с автозапуском двигателя автомобиля Процедура привязки пульта будет отличаться в зависимости от модели системы.

Процедура программирования пейджера в сигнализации CLK 355 осуществляется так:

1. Отключите защитный режим.
2. В течение 5 секунд после отключения охраны выключите зажигание.
3. За пять секунд надо успеть быстро нажать три раза на сервисную клавишу Валет.
4. Подождите, пока сирена не издаст один звуковой сигнал.
5. Выполните активацию зажигания, при этом сирена должна издать один протяжный и один короткий сигнал. Диодный индикатор будет моргать.
6. На протяжении десяти секунд кликните на любую клавишу пейджера. Если сирена издаст один длинный сигнал, это говорит о том, что пейджер успешно привязан к системе. Аналогичным образом выполняется привязка других девайсов. Также можно выполнить привязку пультов от систем 375 и 455.

Чтобы привязать брелок в сигнализации 625RS, выполните действия:

1. Выключите охранный режим.
2. На протяжении пятнадцати секунд три раза нажмите на клавишу Валет.
3. Диодный индикатор будет медленно моргать. Когда это произойдет, кликните на любую кнопку пейджера.
4. Сирена издаст один звуковой сигнал, это говорит об успешной привязке. Аналогичным образом привязываются другие пульты.

Алгоритм привязки брелка в модели 35SC:

1. Охранный режим отключается.
2. Установите ключ в замок зажигания и выполните его активацию.
3. Три раза кликните на клавишу Валет. Сирена комплекса издаст два звуковых сигнала, диодный индикатор будет мигать.
4. Выберите кнопку, которая будет управлять первым каналом. По умолчанию она используется для отключения или включения охраны. Нажмите на клавишу. Сирена издаст один протяжный сигнал, это говорит о том, что привязка успешно выполнена. Процедура определения соотношения кнопок и каналов будет выполнена охранным комплексом автоматически.
5. Когда процедура привязки завершится, нажмите на сервисную клавишу Валет и отключите зажигание. Если не трогать кнопки на пейджере, то из режима программирования система выйдет автоматически через пятнадцать секунд. Это руководство позволит произвести привязку пейджеров в моделях 100SC, 7I, 200SC, SLK-4I и SLK-5I.

В память сигнализации Пантера можно записать не более четырех брелков.

Канал Bilarm рассказал о проверке корректной работы охранного комплекса Пантера.

Процедура привязки в модели 75SC производится так:

1. Отключается охранный режим машины.
2. Производится активация зажигания.
3. Для программирования первой кнопки пейджера сервисная клавиша Валет нажимается один раз, для привязки второй кнопки — два раза.
4. Затем клавиша Валет зажимается до момента, пока не раздастся звуковой сигнал.
5. Зажигание машины отключается.

Процедура сброса брелка осуществляется в соответствии с техническим руководством.

Основные функции

Рассмотрим все охранные и сервисные функции системы, существующие на данный момент в сигнализациях Пантера.

3.1. Охранные

срабатывание тревоги при:

1. открытии капота, двери или багажника;
2. включении зажигания;
3. ударе по автомобилю;

• блокировка одной или нескольких электрических цепей, что не позволяет завести двигатель;
• антиограбление;
• режим «паника»;
• обход неисправной зоны при постановке на охрану;
• пассивная блокировка двигателя – режим иммобилайзера;
• отключение с охраны в два этапа;
• бесшумная постановка и снятие с охраны;
• временное отключение зоны предупреждения или тревоги датчика удара;
• диалоговый код;
• защита от помех;
• контроль в любой точке мира посредством GSM-GPS;
• управление замками дверей;
• защита от ложных срабатываний.

3.2. Сервисные

• комфорт;
• предупреждение о разряде батареи брелока;
• автоматическое запирание и отпирание дверей;
• отображение температуры салона и двигателя;
• таймер обратного отчёта на брелоке;
• дополнительные программируемые выходы для управления дополнительным оборудованием;
• режим Valet;
• вызов владельца авто;
• поиск автомобиля;
• возможность подключить доп.датчик;
• отображение напряжения;
• турботаймер;
• постановка в охрану с работающим двигателем;
• дистанционная остановка и запуск;
• автозапуск по температуре, интервалу, будильнику, падению напряжения аккумулятора;
• контроль работы двигателя по тахометру, зарядке (давлению масла), напряжению;
• программирование время работы двигателя при автоматическом и дистанционном запусках.

Руководство по эксплуатации и установке

Перед установкой автосигнализации своим руками следует изучить инструкцию по установке и настройке, которая есть у всех руководств по эксплуатации.

Схема подключения компонентов

Установка состоит из этапов:

1. Сначала следует отключить питание авто, сняв клемму с минусом на АКБ.
2. Под капотом размещается сирена рупором вниз.
3. В салоне устанавливается блок управления.
4. Далее необходимо установить датчик удара, концевики багажника и капота, сервисную кнопку Valet.
5. Далее нужно выполнить подсоединение к бортовой сети.

Настройки для каждого вида сигнализации имеют свои нюансы. Поэтому по поводу настроек для конкретной модели лучше обратиться к руководству по эксплуатации.

Как отключить устройство?

Отключение автосигнализации выполняется путем нажатия кнопки на брелоке. Если этого не произошло, то нужно знать, как отключить сигнализацию.

Следует поступить следующим образом:

• уменьшить расстояние, причиной могут быть радиопомехи;
• проверить зарядку АКБ автомобиля;
• заменить батарейки в брелоке;
• если вы забыли пин-код, то узнавать его нужно у фирмы, устанавливающей систему;
• следует проверить предохранители.

Если перечисленные меры не дали результата, следует обратиться на фирму, которая занималась установкой.

Виды автосигнализации pantera

На рынке представлены разнообразные модификации этой охранной системы pantera, сигнализация которых рассчитана на информирование водителя о состоянии его автомобиля, а также запуска мотора на дистанции или в определенный период времени. Поэтому сигналка пантера подходит для любой машины (даже для автоматической коробки передач).

Разработчики тестировали ее в различных атмосферных температурных условиях, в связи с чем, ее использование разрешено в автомобилях, которые эксплуатируются на крайнем севере, или в Азии.

Разработчики этой продукции создали охранные системы следующих видов.

1. Одностронние модели. Они имеют следующие модификации: pantera xs 1000, qx 77, qx 44, CL 500, CLK 355. Характерны тем, что оснащаются функцией по аварийному отключению сигнализации с помощью специальной кнопки, которая кодируется пинкодом (модель xs 1000), обладают двухуровневыми датчиками удара, что делает ее чувствительной к любым повреждениям, даже незначительным. Также сюда можно отнести защитное кодирование сигнала, не дающее считывать его сканерами (модели xs 1000, CL 500, CLK 355), и конечно это сигнализация с автозапуском мотора, плюс 6-ти канальная сирена. Вообще модель xs 1000 относится к флагманам односторонних сигнализаций пантера.
2. Двусторонние модели. К ним относятся pantera slk 675rs, slk 468, clc 180, slr 5625. Они характерны усовершенствованной системой «антиугон», постоянной связью с автовладельцем о состоянии автомобиля, дистанционной возможностью отключения двигателя в случае незаконного завладения, регулирование пусковых возможностей мотора (включение при определенной температуре воздуха, низкой зарядке аккумулятора). Кроме этого установленный дополнительный датчик сможет отключить двигатель, во время его движения.

Но перед тем как начать пользоваться этой сигнализацией, важно запомнить, что радиус ее действия в режиме обратной связи не превышает 2 километров, а в режиме дистанционного запуска мотора, включения освещения, не более 300-700 метров. Это не касается функции завода двигателя при определенной температуре воздуха, или низкой зарядки аккумулятора. Это все происходит автоматически

Это все происходит автоматически.

Рекомендации по установке

Перед тем как приступить к монтировке сигнализации с автозапуском необходимо определиться с местом размещения основного системного блока, который отвечает за функцию управления. В салоне это может быть пустой отдел под приборной панелью либо место за ней. Закрепление блока в выбранном месте осуществляется с помощью шурупов, которые прилагаются в комплекте. Альтернативой шурупам могут быть и специальные пластиковые растяжки. Расположение системного блока управления в моторном отсеке нежелательно в силу того, что он не герметичен. Он совершенно беззащитен от неблагоприятных внешних воздействия и паразитирующих радиопомех соседних агрегатов.

Также рекомендуется направить раструб вниз, чтобы избежать скопления влаги. Закрепление сирены осуществляется кронштейнами и винтами.

Концевой выключатель системы с автозапуском, который также включен в комплекте, обеспечивает автомобилю охрану его капота, а его удачное размещение отыгрывает не последнюю роль. Этот элемент устанавливается на металлическую поверхность, которая соединена с общей «массой».

Здесь не должна собираться влага, поэтому один из вариантов может быть боковая поверхность крыльев в периметре капота либо багажника. Если концевой выключатель имеет не менее 6 мм хода при закрывании капота, то его установка проведена верно. Это касается и багажника при условии наличия второго аналогичного элемента.

Местом размещения красного светодиода, который отвечает за сигнализацию состояния охранной системы, может быть поверхность приборной панели

Оно должно быть хорошо заметным снаружи кузова, но не отвлекать внимание водителя. Непосредственно перед сверлением отверстием, рекомендуется осмотреть обратную сторону панели на наличие проводов и прочих элементов, чтобы не повредить их. Практика показывает, что самым удобным местом для датчика удара является твердая поверхность со стороны салона между моторным отсеком и салоном

В качестве альтернативы может быть его крепление под приборной панелью либо на рулевой колонке. Любой выбранный вариант требует хорошей доступности для реализации дальнейшей регулировки

Практика показывает, что самым удобным местом для датчика удара является твердая поверхность со стороны салона между моторным отсеком и салоном. В качестве альтернативы может быть его крепление под приборной панелью либо на рулевой колонке. Любой выбранный вариант требует хорошей доступности для реализации дальнейшей регулировки.

Потребуется подключить фантазию в определении места для переключателя Valet. Это объясняется тем, что, с одной стороны, его доступ для владельца авто должен быть свободным, а с другой – сложным для потенциальных злоумышленников.

Основные возможности

Благодаря автосигнализации Пантера пользователь имеет возможность:

• автоматически активировать защиту с закрытыми или открытыми дверными замками;
• блокировать двери при достижении определенной скорости;
• реализовать двухэтапную деактивацию защиты;
• активировать автооткрытие дверей после остановки автомобиля или двигателя;
• запустить функцию турботаймера;
• использовать FAPC для защиты от ложных срабатываний;
• пользоваться «АнтиХайДжеком», который останавливает мотор с переходом в режим «тревоги», если водителя насильно заставили покинуть автомобиль;
• установить задержку активации «сигналки»;
• использовать программируемые линии блока управления;
• активировать сброс всех настроек.

Приведенные функции доступны на модели 868RS. Другие модификации могут не обладать одной или несколькими возможностями из перечисленных.
