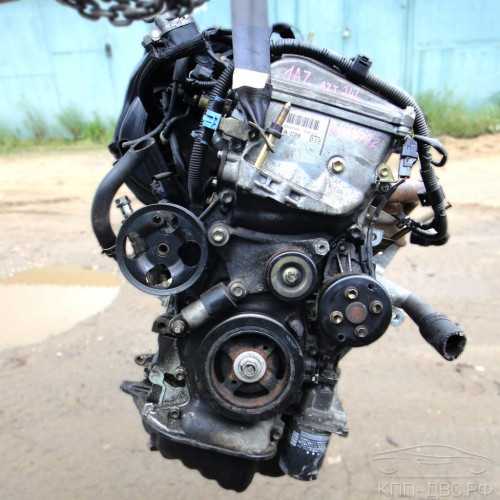

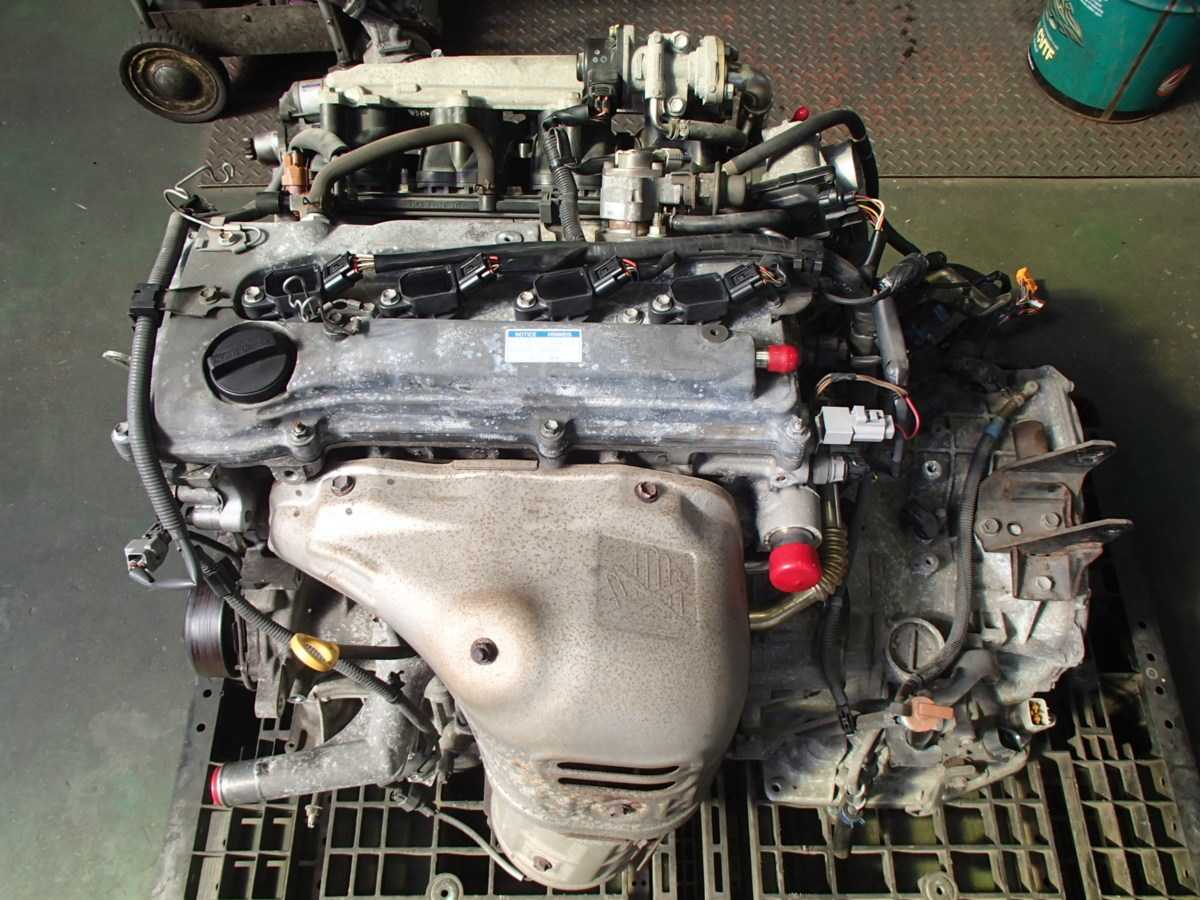

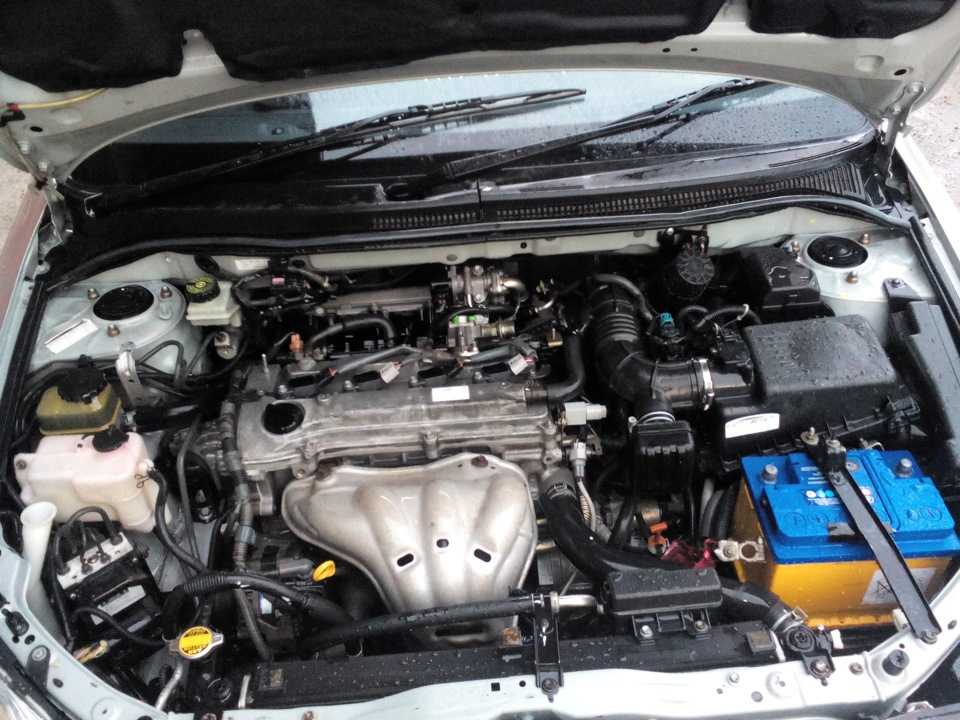

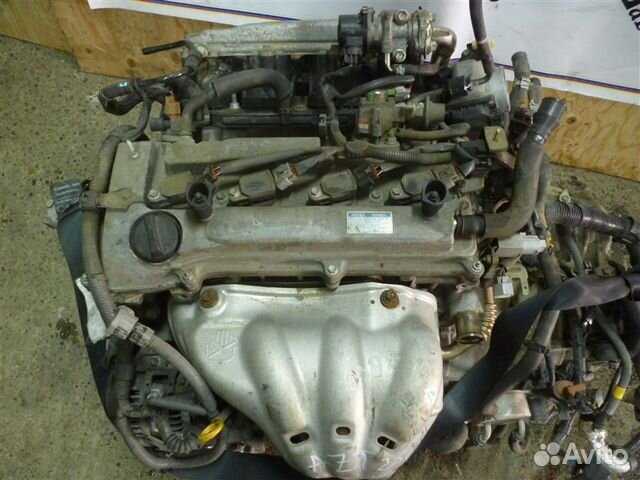

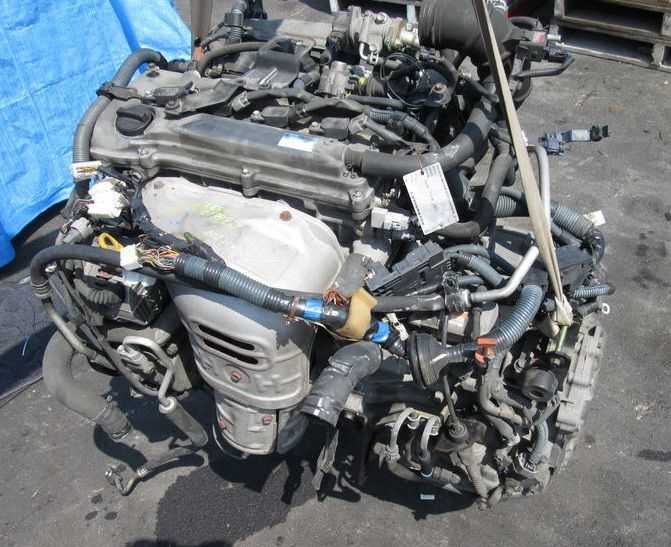

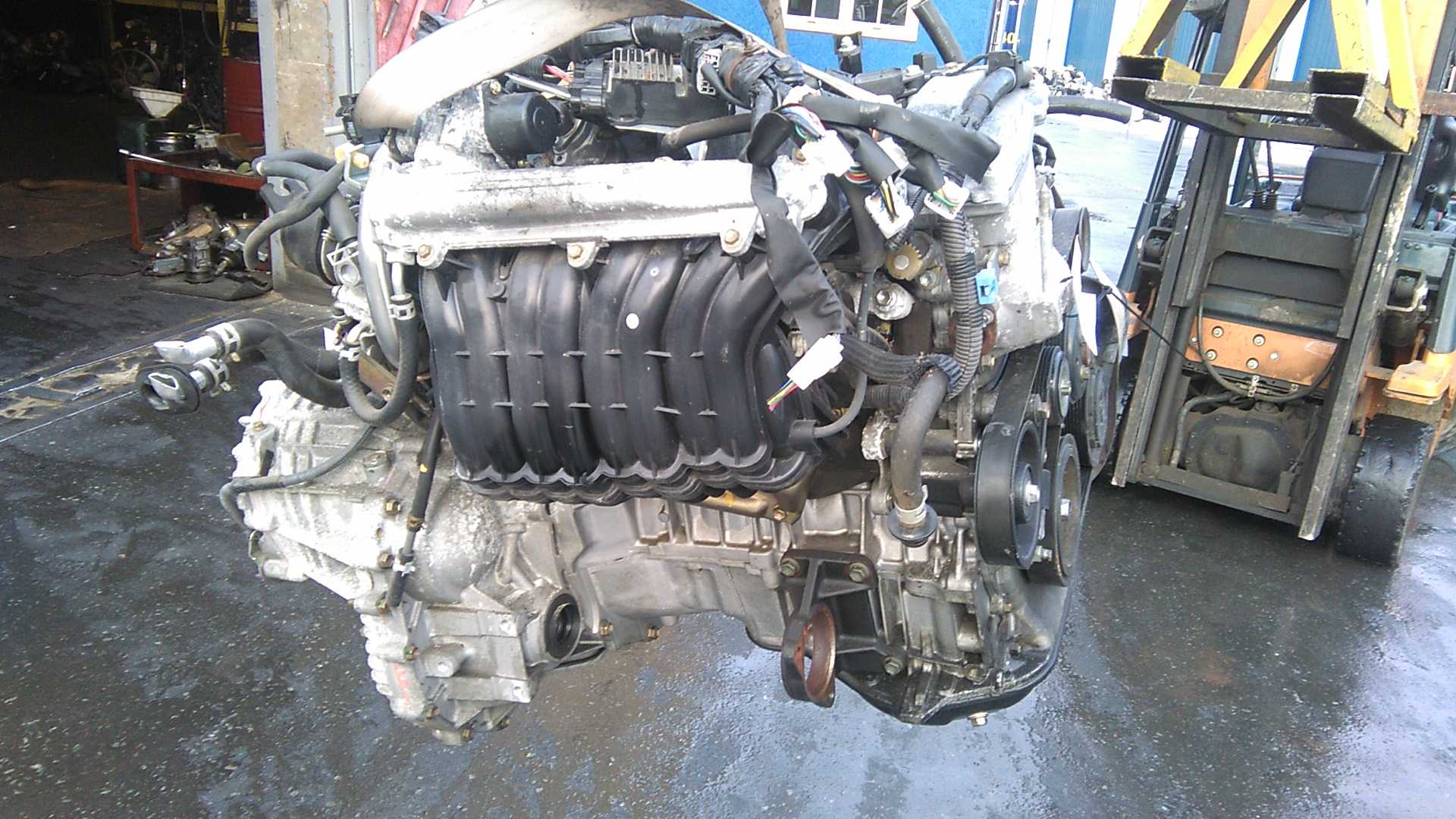

1az-fe/fse 2.0

Сброс ошибок

После того как был произведен ремонт и поломку устранили, коды ошибок могут сами не исчезнуть. Чтобы их сбросить также есть определенная последовательность действий. Для этого нам снова понадобится разъём для диагностики.

Чтобы произвести сброс кодов необходимо:

Включить зажигание.
На разъёме DLC1 замкнуть куском проволоки или провода выводы ТС и E1.
За 3 секунды нажать на тормоз как можно больше раз, но не менее 8-ми.
Убедится, что лампочка равномерно мигает с интервалом в полсекунды.
Выключить зажигание и снять перемычку с контактов.
Проследить, что индикатор ABS не светится.

Загрузка …

Как пошагово осуществить самодиагностику автомобилей Тойота на видео рассказывает «Artem0023»:

Блоки под капотом

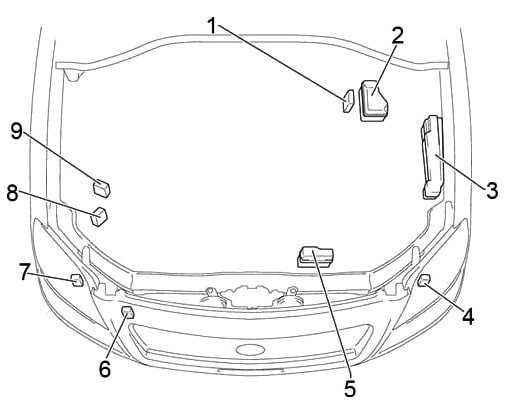

Расположение

Общее расположение электронных блоков управления под капотом

(1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)

Вариант Б

(1CD-FTV)

Описание

Блок управления форсункой
Дополнительный блок предохранителей
Блок предохранителей и реле
Блок управления левой фарой
Коробка реле
Реле стеклоочистителя
Блок управления правой фары
Блок управления тормозами (VSC)
Блок управления тормозами (без VSC)
Реле свечей накаливания
Дополнительный обогреватель

Блок предохранителей и реле

Расположен в левой части моторного отсека.

Схема

Вариант А

Вариант Б

Обозначение

1	—
2	25А VSC — 1CD-FTV: ABS, VSC
25А АБС — 1CD — FTV: АБС
3	—
4	—
5	—
6	7,5A ALT-S — Система зарядки
7	30A DCC — Предохранители: «ECU-B N.2», «DOME», «RAD N.2»
восемь	30А АМ2 — Система пуска, предохранители: «ST», «IGN»
девять	10A ОПАСНО — указатели поворота, аварийные огни
10	25A F-HTR — 1CD-FTV: Подогрев топлива
одиннадцать	АКУСТИЧЕСКИЙ РОГ 15А — Звуковой сигнал
12	20A EFI — Многоточечная система впрыска / Система последовательного многоточечного впрыска, предохранители: «EFI NO.1», «EFI NO.2»
13	25A PWR HTR — 1CD — FTV: Дополнительный обогреватель
14	30A RR DEF — Обогрев заднего стекла
15	40A MAIN — Стеклоочиститель, фары, предохранители: «H-LP HI LH», «H-LP HI RH», «H-LP LH», «H-LP RH»
16	50A AM1 NO.1 — 1CD-FTV: предохранители: «ACC», «CIG», «RAD NO.1», «ECU-B NO.1», «FL P / W», «FR P / W», «RL P / N», «RR P / N»
17	30A H / CLN — Очиститель фар
18	40A HTR — Кондиционер плита
19	30A CDS — Вентилятор охлаждения
ветры	40A RDI — 1CD-FTV, 1ZZ-FE, 3ZZ-FE: вентилятор охлаждения
30A RDI — 1AZ-FE, 1AZ-FSE: вентилятор охлаждения
21 год	50A VSC — 1CD — FTV: ABS, VSC
40А АБС — 1CD — FTV: АБС
22	15A IG2 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: система запуска, система многоточечного впрыска / система последовательного многоточечного впрыска
23	АКСЕЛЕРАТОР 10А — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой
10A ETCS — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой
24	20A A / F — 1AZ-FSE, 1AZ-FE: Датчик топливовоздушного отношения
25	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: —
26 год	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: —
27	50A EMPS — 1ZZ-FE, 3ZZ-FE: Усилитель руля
Реле
R1	EFI MAIN — 1CD — FTV: вентилятор охлаждения
R2	EDU — 1CD — FTV: вентилятор охлаждения
R3	FAN NO.3 — 1CD — FTV: вентилятор охлаждения
R4	FAN N.1 — Вентилятор охлаждения
R5	FAN N.2 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: вентилятор охлаждения
R6	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: —
R7	ВЕНТИЛЯТОР №3 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: вентилятор охлаждения
R8	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: —
R9	EMPS — 1ZZ-FE, 3ZZ-FE: Усилитель руля

Дополнительный блок предохранителей

Схема

Вариант А

Деловое свидание, встреча

1	—
2	50A HTR2 — Дополнительный обогреватель
3	50A HTR1 — Дополнительный обогреватель
4	80A GLOW — Свечи накаливания
5	140A ALT — реле: «IG1», «TAIL», «SEAT HTR», предохранители: «H-LP CLN», «AM1 NO.1», «RDI», «CDS», «VSC» (50A), » VSC »(25A),« ABS »(40A),« ABS »(25A),« H / CLN »,« RR DEF »,« GLOW »,« HTR NO1 »,« HTR NO2 »,« RFGHTR »,» AM1 NO.2 »,« RR FOG »,« S / ROOF »,« STOP »,« P / POINT »,« FR FOG »,« OBD2 »,« DOOR»
Реле
R1
R2	HTR2 — Дополнительный отопитель
R3	HTR1 — Дополнительный отопитель

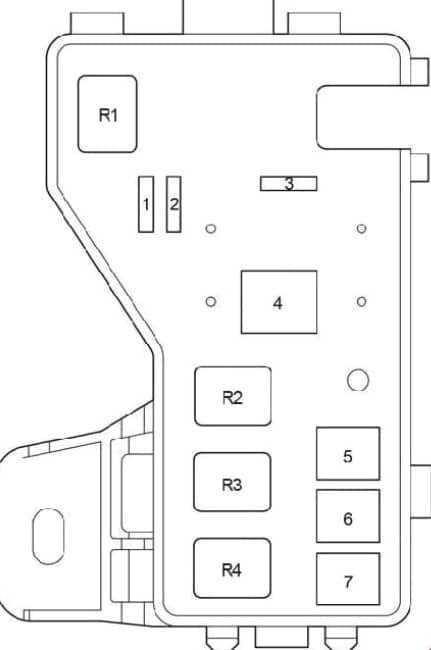

Вариант Б

Расшифровка

1	10A EFI NO.1 — Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива
2	7.5A EFI NO.2 — Система контроля выбросов
3	25А VSC — АБС, VSC
25А АБС — АБС
4	100А ALT — 1ZZ-FE, 3ZZ-FE: Предохранители: «AM1 NO.1», «H-LP CLN», «ABS» (25A), «VSC» (25A), «ABS» (40A), «VSC». «» (50 А), «CDS», «RDI», «HTR», «RR DEF», «RR FOG», «FR FOG», «AM1», «PORTA», «STOP», «OBD2», «S / ROOF», «PWR SEAT», «P / POINT», «TAIL», «PANEL», «RR WIP», «ECU-IG», «WIP», «GAUGE2», «GAUGE1», «HTR». «,» S-HTR»
120А ALT — 1AZ-FSE, 1AZ-FE: Предохранители: «AM1 NO.1», «H-LP CLN», «ABS» (25A), «VSC» (25A), «ABS» (40A), «VSC». «» (50 А), «CDS», «RDI», «HTR», «RR DEF», «RR FOG», «FR FOG», «AM1», «PORTA», «STOP», «OBD2», «S / ROOF», «PWR SEAT», «P / POINT», «TAIL», «PANEL», «RR WIP», «ECU-IG», «WIP», «GAUGE2», «GAUGE1», «HTR». «,» S-HTR»
5	50А VSC — ABS, VSC
40А АБС — АБС
6	50A AM1 NO.1 — Предохранители: «PWR SEAT», «FR DIC», «FUEL OPN», «ECU-B 1», P-RR P / W «,» P-FR P / W «,» D- RR P / W «,» D-FR P / W»
7	30A H-LP CLN — Очиститель фар
Реле
R1	INJ — инжектор
R2	EFI — Блок управления двигателем
R3	IG2 — Зажигание
R4	A / F — датчик воздушно-топливного отношения

Фото — пример

Схема

Описание

1	10A H-LP HI LH — Левая фара (дальний свет)
2	10A H-LP HI RH — Правая фара (дальний свет), панель приборов
3	15A H-LP LH — Левая фара (ближний свет)
4	15A H-LP RH — Фара правая (ближний свет)
Реле
R1	РОГ — Звуковой сигнал
R2	F-HTR — Подогрев топлива
R3	H-LP — Фары
R4	DIM — Диммер
R5	ВЕНТИЛЯТОР №2 — Вентилятор охлаждения

Порядок замены предохранителя магнитолы Тойота

Любая бортовая система, будучи на практике обычной электросхемой, должна иметь блок автоматов или, как корректнее выразиться в случае с автомобилями, предохранителей. Многие водители, не очень хорошо представляющие оснащение машины, при выходе из строя устройств, не придают значения замене автоматов.

Магнитола в Тойоте

Между тем в ведущих марках именно блок плавких предохранителей не только защищает бортовую систему от выхода из строя, но и требует постоянного профилактического осмотра и замены поврежденных элементов. Чаще всего страдает предохранитель магнитолы Тойота Королла и других марок из-за прикуривателя.

Покупать ли новый стартер? Старый еще жив…

Иногда реле изнашивается быстрее. Некоторые отмечают, что им помогла замена самого реле. Можно поменять местами реле стартера и реле противотуманок. При этом даже изношенное реле стартера будет исполнять свои функции на месте своего брата для противотуманок, а вот решит ли проблему со стартером замена реле покажет зажигание после замены.

Если машина завелась с первого раза и был «здоровый» звук зажигания, значит проблема была именно в реле. В таком случае можно либо оставить эти реле в таком положении, либо купить новое на стартер, а то, что предназначено для притивотуманок, вернуть на место.

Если же после замены всё ещё слышен не характерный звук или зажигание не произошло с первого раза, значит проблема кроется глубже. Возвращать ли в таком случае каждое реле на свое место решать только Вам.

Электрические схемы TOYOTA AVENSIS — Схема электрических соединений автомобиля

Схема электрических соединений TOYOTA AVENSIS

Схема подключения стоп-сигнала TOYOTA AVENSIS

TOYOTA AVENSIS — Схема запуска

Схема подключения зарядного устройства TOYOTA AVENSIS

Схема подключения системы зажигания TOYOTA AVENSIS

Схема подключения управления двигателем TOYOTA AVENSIS

Схема подключения системы управления дверным замком и системы защиты от кражи TOYOTA AVENSIS

Некоторые электрические схемы TOYOTA AVENSIS находятся над страницей.

Toyota Avensis заменила Carina в 1997 году. Производство автомобилей первого поколения продолжалось до 2003 года.

Avensis имел версии с кузовами седан, хэтчбек и универсал (который на японском рынке был отдельной моделью Caldina ). Для машины их было три бензиновые моторы 1.6, 1.8 и 2.0, а также двухлитровый турбодизель.

Toyota Avensis второго поколения (2003-2008 гг.), Как и прежде, выпускалась с такими же типами кузова на заводе в Великобритании, откуда автомобили доставлялись, в том числе на Японский рынок.

Седаны и универсалы Avensis продавались объемом 1,8 л (129 л.с.), 2,0 л (147 л.с.) и 2,4 л и 163 л.с. В Европе, кроме того, были версии с 1,6-литровым двигателем. бензиновый мотор и с дизелями 2 и 2,2 л. Японским покупателям предлагались машины с бензиновыми двигателями 2.0 или 2.4, в том числе с полным приводом.

% PDF-1.6 % 324 0 объект > endobj xref 324 54 0000000016 00000 н. 0000002171 00000 н. 0000002277 00000 н. 0000002427 00000 н. 0000002705 00000 н. 0000002841 00000 н. 0000003136 00000 п. 0000003282 00000 н. 0000003605 00000 н. 0000003683 00000 п. 0000005387 00000 п. 0000005537 00000 н. 0000005712 00000 н. 0000005850 00000 н. 0000006266 00000 н. 0000006543 00000 н. 0000006907 00000 н. 0000007165 00000 н. 0000007653 00000 н. 0000007789 00000 н. 0000008313 00000 н. 0000008559 00000 н. 0000008944 00000 н. 0000009184 00000 п. 0000016332 00000 п. 0000032528 00000 п. 0000032786 00000 п. 0000033202 00000 п. 0000047473 00000 п. 0000074614 00000 п. 0000094211 00000 п. 0000094450 00000 п. 0000094902 00000 п. 0000116671 00000 н. 0000121012 00000 н. 0000126413 00000 н. 0000132011 00000 н. 0000135104 00000 п. 0000139809 00000 н. 0000140043 00000 н. 0000140353 00000 п. 0000140707 00000 н. 0000144037 00000 н. 0000144274 00000 н. 0000158571 00000 н. 0000158829 00000 н. 0000159153 00000 н. 0000159509 00000 н. 0000171409 00000 н. 0000171667 00000 н. 0000188360 00000 н. 0000188637 00000 н. 0000189029 00000 н. 0000001376 00000 н. трейлер ] >> startxref 0 %% EOF 377 0 объект > поток xb«f« = Ab, 4, ztl $ f85-oΝj: 3Ӂ00 | Lp dcM2)> 8 = (sˮnV0Gi] Bb * | {wNI-> S «7 [佹 lW_Yԫ6lmΊ%; 9EEonNWp 梣 g $ n6jiN:

R * 6} u R \ OGP6y =

Toyota Avensis Руководства по ремонту и обслуживанию (35 PDF-файлов

У нас 35 Toyota Инструкции Avensis покрывая в общей сложности 21 год производства. В таблице ниже вы можете увидеть 0 Руководства по ремонту Avensis, 0 Руководства по эксплуатации Avensis и 2 разное Загрузки Toyota Avensis.

Наше самое популярное руководство — это Toyota Avensis 1998-2002 Сервисное руководство по ремонту PDF . Это (как и все наши руководства) можно бесплатно загрузить в формате PDF.

Как скачать Toyota Avensis Руководство по ремонту (на любой год)

Эти руководства Avensis предоставлены нашими пользователями, поэтому мы не можем гарантировать полноту.Мы проверили годы, которые указаны в руководствах и у нас есть руководства по ремонту Toyota Avensis на последующие годы; 1997, 1998, 1998, 1999, 2000, 2002, 2002, 2002, 2003, 2004, 2007, 2010 и 2021.

Просмотрите 35 различных PDF-файлов, представленных ниже, например этот. Затем вам будут показаны первые 10 страниц этого конкретного документ, затем прокрутите вниз и нажмите ‘показать полный PDF’

.Затем вы можете нажать скачать у вас есть совершенно бесплатное руководство по автомобилю, навсегда!

Какие темы делает Toyota Avensis Обложка руководства по обслуживанию / ремонту?

В общей сложности это более 13007 страниц контента, посвященных вашему Тойота Авенсис

.Вот неполный список о том, что покрыто;

Toyota Avensis инструкция по ремонту придорожного ремонта
Toyota Avensis руководство по эксплуатации с еженедельными проверками
Toyota Avensis руководство по ремонту, посвященное смазочным материалам, жидкостям и давлению в шинах
Toyota Avensis Сервисные PDF-файлы, охватывающие текущее обслуживание и ремонт
Подробная информация Toyota Avensis Двигатель и связанные с ним сервисные системы (для ремонта и капитального ремонта) (PDF)
Toyota Avensis Данные трансмиссии Сервисное руководство PDF
Toyota Avensis Тормоза и подвеска PDF
Toyota Avensis Электрические схемы

Ищу бесплатную Toyota Avensis Haynes / Инструкции Toyota Avensis Chilton?

Хейнс руководство.Вам нужно знать две вещи; во-первых, этонезаконно , а во-вторых — есть гораздо лучшие способы обслуживания и понимания вашегоToyota Avensis двигатель, чем руководство Хейнса. По сути, мы здесь для того, чтобы дать вам альтернатива Хейнсу и Чилтону, онлайн и совершенно бесплатно. Показать ещё Показать меньше .

Не заводиться машина — виноват ли стартер

Проблемы со стартером возникают постепенно. Машина перестает заводиться с первого раза, при этом издавая характерный звук. Проверить исправность стартера следует после того как машина два или три раза не завелась с первого или второго раза. Если машина не заводится с первого раза, проблемы могут быть не только со стартером. Может быть дело в свечах зажигания ли в реле стартера, в контактной группе замка зажигания, во втягивающем или в щеточном узле. Перед решением заменить стартер следует проверить эти системы машины. Если проблема обнаружилась именно в этих причинах, решать в первую очередь следует именно их. Но что если проблема в реле стартера?

Ремонтная мастерская Toyota | Инструкции по эксплуатации (100% бесплатно)

Найти руководство по ремонту
Спросите у экспертов
Блог по ремонту автомобилей
О нас

Выберите Выберите производителя

AC
Abarth
Acura
Aixam
Альфа-Ромео
Альпина
Альпийский
Аро
Artega
Азия

Азия Моторс
Aston Martin
Audi
Остин
Остин Хили
BAIC
BAIC Huansu
BAIC Senova
BAIC Weiwang
BAW

БМВ
BYD
Баоцзюнь
Бедфорд
Пекин
Bentley
Бису
Borgward
Блеск
Бристоль

Bugatti
Бьюик
CHTC
Кадиллак
Хана
Чангфэн
Чанган
Чанггон
Чанхэ
Chery

Chevrolet
Chrysler
Citroen
Cizeta
Корвет
Cowin
DS
Дачия
Дади
Daewoo

Daihatsu
Daimler
Datsun
Де Лориан
Де Томазо
DeTomaso
Derways
Увернуться
DongFeng
Donkervoort

Игли
FAW
FSO
Феррари
Fiat
Фискер
Форд
Fuqi
GEO
GMC

Geely
Бытие
Гонов
Великая стена
Грекав
Groz
Гумперт
Hafei

.Электрические схемы TOYOTA

Замена предохранителей своими руками

Простота конструкционного расположения обоих блоков предохранителей позволяет с легкостью заменить неисправные предохранители даже в случае поломки автомобиля на трассе.

Весь фронт работ по обслуживанию электротехнической части транспортного средства не требует наличия профессиональных навыков в ремонте авто и займет всего 15-20 минут свободного времени.

Из инструментов для замены предохранителей на Toyota Avensis потребуется только плоская шлицевая отвертка и пассатижи либо специальный съемник для демонтажа деталей.

Процедура замены поврежденных предохранителей происходит по следующему алгоритму действий:

Для начала в обязательном порядке необходимо обеспечить питание транспортного средства – достаточно будет откинуть обе клеммы от аккумулятора автомобиля. Помните, замена предохранителей при подключенной к магистральной цепи электропитания аккумуляторе может привести к скачкам напряжения, которые приведут к выходу из строя самих предохранителей или даже оборудования машины, что значительно увеличит стоимость обслуживания авто;
Далее после демонтажа клемм или АКБ требуется под капотом найти блок предохранителей – на авто, ориентированных для европейского рынка деталь находиться по правую сторону от двигателя. Для демонтажа крышке на блоке предохранителей придется отщелкнуть с помощью шлицевой отвертки фиксирующие пистоны. При этом требуется не повредить фиксаторы – в противном случае блок с предохранителями перестанет быть герметичным;
Затем визуально осматриваем все предохранители и выявляем неисправные. Поверженные элементы будут иметь следы оплавления на корпусе, а также иметь треснутую пропускную пластину;
Поврежденные элементы демонтируем с помощью специального съемника или обычных пассатижей, после чего устанавливаем в посадочную ячейку новый элемент, легко надавливая до появления характерного щелка;
После успешной замены закрываем блок на пластиковые защелки и переходим в салон транспортного средства для замены внутреннего блока. Находиться салонный блок по левую сторону от руля и предназначен для защиты от перенапряжения модулей оборудования из комплектации автомобиля;
При завершении процедур по обслуживания подключаем обратно АКБ и проверяем работоспособность всех функций в автомобиле.

Важно знать! Строго не рекомендуется подключить в систему предохранители большей номинальной мощности, нежели разрешено с завода – подобная замена серьезно снижает эффективность защиты транспортного средства от перенапряжения и может стать причиной выхода из строя электротехнического оборудования авто и дорогостоящего ремонта в ближайшем будущем. Не экономьте на предохранителях и своевременно обслуживайте всю электрику авто – это позволит существенно увеличить ресурс авто

Не экономьте на предохранителях и своевременно обслуживайте всю электрику авто – это позволит существенно увеличить ресурс авто.

Предохранители и реле под капотом Тойота Авенсис Т25/250

1 — усилитель форсунок, 2 — монтажный блок в моторном отсеке №4, 3 — монтажный блок в моторном отсеке №1, 4 — блок управления левой фарой, 5 — реле электродвигателя вентилятора радиатора, 6 — монтажный блок в моторном отсеке №2, 7 — компрессор, 8 — реле очистителей фар, 9 — блок управления правой фарой, 10 — блок управления ABS (модели с VSC), 11 — блок управления ABS (модели без VSC).

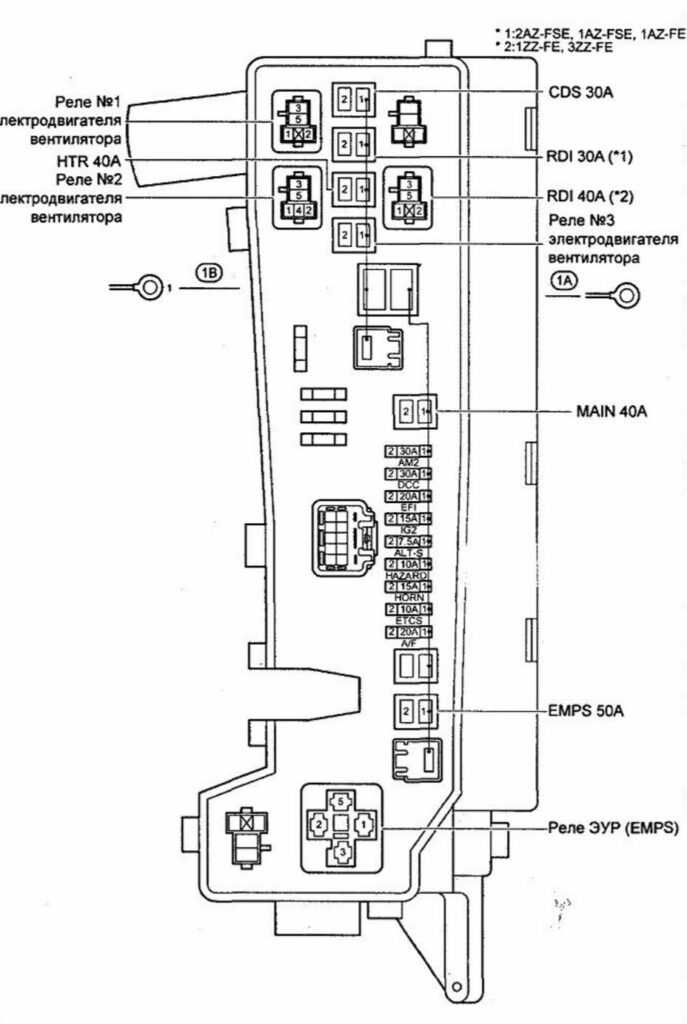

Монтажный блок под капотом №1 на рис цифра 3

Описание

ALT-S 7,5

— система зарядки

HAZARD10А

— указатели поворота и аварийной сигнализации

THROTTLE 10А

— блок управления АКПП;

— система управления двигателем (1AZ-FSE)

HORN 15А

— противоугонная система;

— звуковой сигнал

IG2 15А

— система управления двигателем;

— система зажигания

A/F 20А

— система управления двигателем (1AZ-FSE)

EFI 20А

— блок управления АКПП (1AZ-FE, 1AZ-FSE, 1ZZ-FE);

— система управления двигателем

АМ2 З0A

— система запуска

CDS 30A

— электропривод вентилятора радиатора и конденсатора (1AZ-FSE, 1AZ-FE)

H/CLN З0A

— очиститель фар

RD1 З0A

— электропривод вентилятора радиатора и конденсатора (1AZ-FSE, 1AZ-FE)

RR DEF З0A

— обогреватель заднего стекла

HTR 40А

— кондиционер;

— отопитель

MAIN 40А

— автоматический корректор фар;

— очиститель фар;

— фары;

— система MULTIPLEX

RDI 40А

— электропривод вентилятора радиатора (1ZZ-FE, 3ZZ-FE)

EMPS 50А

— электроусилитель рулевого управления

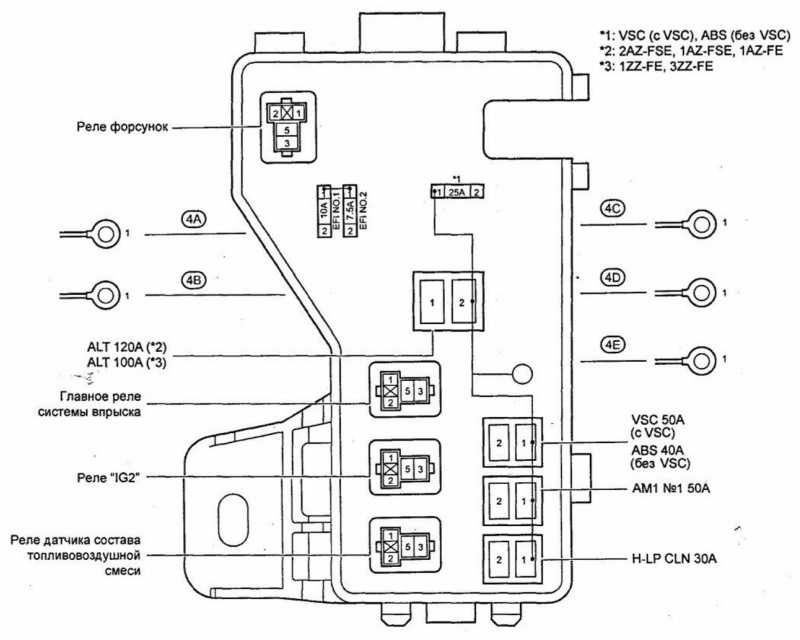

Монтажный блок №4 в моторном отсеке Toyota Avensis на рис цифра 2

Описание

EFI №2 7,5А

— система управления двигателем

EFI №1 10А

— система поддержания скорости (1AZ-FSE);

— блок управления АКПП {1AZ-FE, 1AZ-FSE, 1ZZ-FE);

— система управления двигателем

ABS 25А (модели без VSC)

— антиблокировочная система тормозов

VSC 25А (модели с VSC)

— система курсовой устойчивости

H-LP CLN З0А

— очиститель фар

ABS 40А (модели без VSC)

— антиблокировочная система тормозов

VSC 50А (модели с VSC)

— система курсовой устойчивости

ALT 100А (1ZZ-FE, 3ZZ-FE)

— система зарядки;

— противотуманные фары;

— автоматический корректор фар (кроме моделей с ксеноновыми лампами);

— фары (модели с системой освещения в дневное время);

— подсветка;

— система предупреждения об оставленном ключе в замке зажигания и невыключенном освещении;

— система MULTIPLEX;

— задние противотуманные фонари;

— обогреватель сидений;

— габариты

ALT 120A (1AZ-FSE, 1AZ-FE)

— система зарядки;

— противотуманные фары;

— автоматический корректор фар (кроме моделей с ксеноновыми лампами);

— фары (модели с системой освещения в дневное время);

— подсветка;

— система предупреждения об оставленном ключе в замке зажигания и невыключенном освещении;

— система MULTIPLEX;

— задние противотуманные фонари;

— обогреватель сидений;

— габариты

Монтажный блок №2 в моторном отсеке на рис цифра 6

Описание

H-LP HI LH 10А

— фары;

— система MULTIPLEX

H-LP HI RH 10А

— комбинация приборов;

— фары;

— система MULTIPLEX

H-LP LH 15А

— фары;

— система MULTIPLEX

H-LP RH 15A

— комбинация приборов;

— фары;

— система MULTIPLEX

Toyota Avensis Service Manual — электрические схемы

Toyota Avensis ZZT250, ZZT251, AZT250, CDT250 series Общая информация

Регулировка фар

Транспортные средства с динамической подвеской

1. Отрегулируйте подвеску в соответствии с нормальной высотой кузова при движении. Обратитесь к литературе для владельца. Все автомобили

2. Установите автомобиль на ровную ровную поверхность.

3.Убедитесь, что давление в шинах соответствует техническим характеристикам и нет аномальной загрузки автомобиля.

4. Несколько раз используйте систему регулировки наклона фары, а затем установите переключатель регулировки наклона фары в положение 0.

5. Включите ближний свет фар.

6. Установите измерительный экран оборудования, чтобы отрегулировать направление света в положение, соответствующее правильной регулировке фар.

7.Отрегулируйте фары так, чтобы ограничивающая линия соприкасалась с горизонтальной линией.

8. Часть рассеянных фар ближнего света может быть выше линии 15 градусов.

После настройки горизонтальной оси может потребоваться дополнительная настройка вертикальной оси.

Отрегулируйте фары так, чтобы линия подъема ограничивающей линии находилась на пересечении горизонтальной линии и линии 15 градусов (показан автомобиль с левым рулем).

НАЙТИ КОРОТКОЕ ЗАМЫКАНИЕ

(a) Удалите перегоревший предохранитель и отключите все предохранители.

(b) Подключите контрольную лампу вместо предохранителя.

Пример:

— зажигание включено SW

— зажигание SW и SW 1 включены

— зажигание включено SW, SW 1 и реле (подключение реле) и SW 2 выключены (или выключить SW 2)

(d) Отсоедините и снова подсоедините разъемы, глядя на индикаторную лампу.Короткое замыкание между разъемом, в котором горит контрольная лампа, и разъемом, в котором лампа гаснет.

(e) Найдите точное место короткого замыкания, осторожно встряхнув проблемный провод вдоль тела

ВНИМАНИЕ:

(a) Не открывайте крышку или корпус ЭБУ, если это абсолютно необходимо. (Если контакты ИС подключены, ИС может быть разрушено статическим электричеством.)

(b) При замене внутреннего механизма (части ЭБУ) цифрового измерителя следите за тем, чтобы никакая часть вашего тела или одежды не касалась клемм ИС и т. д.запчасти.

Toyota Avensis Руководства по ремонту

Сборник инструкций по обслуживанию и ремонту Toyota Avensis

Издатель: Toyota Motor Corporation

Toyota Avensis AZT250, ZZT250, ZZT251, CDT250 серии

Электросхемы 526 и 625 — Загрузить PDF

Toyota Avensis 2003-2009 EWD 526E Электрические схемы Скачать pdf

Как снять фару Toyota Avensis — Регенерация фар — снятие

loveavto — Toyota Avensis

Руководство по ремонту, эксплуатации и техническому обслуживанию Toyota Avensis

— полные технические характеристик

-особенности эксплуатации

— устранение неисправностей Toyota Avensis

— цветные электросхемы Toyota Avensis СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по эксплуатации Toyota Avensis — полные технические характеристики Toyota Avensis — особенности эксплуатации

— устранение неисправностей

— цветные электросхемы СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту Toyota Avensis в фотографиях — полные технические характеристики

— особенности эксплуатации Toyota Avensis — устранение неисправностей в фотографиях своими руками — более 1980 фотографий процесса ремонта СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Каталог деталей и сборочных единиц Toyota Avensis — таблица взаимозаменяемости деталей автомобилей

— предназначен для работников СТО и владельцев автомобилей Toyota Avensis — каталог деталей Toyota Avensis СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Подробная электросхема Toyota Avensis — полное описание электрооборудования Toyota Avensis , подробная интерактивная электрическая схема Toyota Avensis — подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания, впрыск, инжектор) — подробная схема электрооборудования ( электро схема ) Toyota Avensis — распиновка разъемов электрических, распиновка электро проводки Toyota Avensis СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту двигателя Toyota Avensis — полные технические характеристики двигателя Toyota Avensis — особенности конструкции и ремонта двигателя Toyota Avensis — подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями, ГРМ СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту коробок передач Toyota Avensis — полные технические характеристики КПП — особенности конструкции и ремонта КПП Toyota Avensis — устранение неисправностей КПП трансмиссия, валы, шестерни, ШРУС — подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

а вот здесь можно заработать на новую машину, и тогда старую не придется ремонтировать!!!

Toyota Avensis
