Замена ламп ближнего света в рено меган и инструкция

Учимся выбирать, менять и модернизировать фары на Рено Меган 2 и 3

Как известно, назначение автомобильной оптики заключается в качественном и эффективном освещении дороги во время движения. Именно поэтому вопрос выбора фар и лампочек должен быть в приоритете для каждого автомобилиста. Что нужно учитывать, если покупается противотуманная фара Рено Меган 2, как заменить ПТФ своими руками, как можно произвести тюнинг оптики — ответы ищите в этой статье.

Параметры выбора ПТФ

Замена лампы поворотника либо ламп ближнего света в правой или левой фаре — это процедура, с которой сталкиваются многие автомобилисты. Ведь источники освещения не могут работать вечно, поэтому рано или поздно нашим соотечественникам приходится их менять. Поскольку не все автомобили марки Рено оснащены противотуманками, автовладельцам часто приходится устанавливать их самостоятельно.

Что нужно учесть при покупке противотуманных фонарей:

В первую очередь при покупке осмотрите корпус — он должен быть прочным и герметичным, оснащенным надежным толстым стеклом. Причем речь идет именно о стекле, а не пластмассе

В результате того, что туманки будут находиться близко к дороге, попадание на пластик камешка или куска льда зимой просто разрушит поверхность

Обратите внимание на то, чтобы оптика имела надежное крепление, а также обладала аэродинамической формой. Это позволит предотвратить появление сторонних звуков, которые могут проявляться при езде на высокой скорости

Если вы не хотите менять ПТФ каждый раз после того, как перегорела лампочка, то лучше отдать предпочтение оптике с разборным корпусом

Кроме того, это позволит предотвратить необходимость замены всей фары в случае появления трещин на стекле. Помимо этого, противотуманки должны быть оснащены механизмом, который позволит произвести их регулировку при необходимости. Если оптика будет не отрегулированной, это может стать причиной ослепления других автолюбителей, что, в свою очередь, приведет к опасной ситуации, вплоть до аварии. Учтите, что фонари следует покупать с учетом имеющегося места монтажа в бампере. Если такое место не предусмотрено, то установка должна быть осуществлена в соответствии с регламентом ПДД и действующим законодательством

Кроме того, необходимо также обратить внимание на мощность оптики. Этот показатель должен быть не более 50-60 Вт, от более мощных устройств толку не будет

На цоколях источников освещения должны быть соответствующие обозначения Н1 или Н3 (автор видео — Сергей Глазырев).

Замена оптики своими руками

Как снять фару головного света на Мегане своими руками? Процедура замены подразумевает демонтаж переднего бампера, поскольку в противном случае вы не получите доступ к креплениям фонарей.

Вкратце о замене в гаражных условиях:

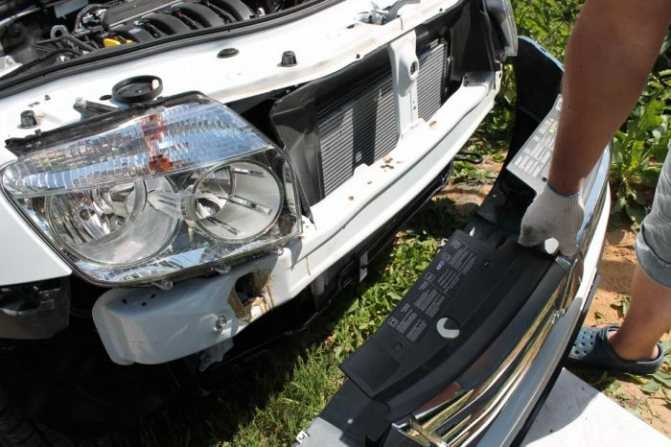

1. В первую очередь демонтируется передний бампер. Для этого откройте капот и извлеките шесть пистонов, как отмечено на фото ниже.
2. Затем выкрутите руль в крайнее положение, чтобы получить доступ к винтам, которые фиксируют бампер. В подкрылках имеются по два самореза, их нужно выкрутить с помощью ключа-звездочки.
3. После того, как бампер будет демонтирован, можно приступать к снятию фонарей. Они фиксируются на двух винтах снизу, и одном сверху. Все винты также следует выкрутить с помощью ключа-звездочки.
4. Затем производится демонтаж оптики, но перед этим не забудьте отключить подключенную к ней проводку. Разъемы без проблем отсоединяются.
5. Извлеките старую фару и произведите ее замену на новую, сборка осуществляется в обратной последовательности.
6. Когда новые фонари будут установлены, вмонтируйте в них лампочки и произведите регулировку потока света. Процедура регулировки осуществляется с помощью соответствующего регулятора в салоне авто.

Идеи для тюнинга

Если вы решили произвести тюнинг оптики, то у вас есть несколько вариантов для реализации этой задумки:

1. Самый простой вариант — установить новые лампочки. Это могут быть галогенные источники освещения, светодиодные лампы либо ксеноновые. Если вы выбираете ксенон, то учтите, что для его работы также нужно будет ставить блок розжига.
2. Установка тюнингованных штатных фонарей, считается одним из самых дорогих вариантов.
3. Можно установить реснички на фонари. Реснички покупаются в магазине или делаются самостоятельно.
4. Тонировка. Тонировка фонарей может быть произведена с помощью лака или пленки. Е сли производить тонировку, то нужно очень легкую, чтобы участники движения могли видеть ваши стопы.

Видео «Самостоятельная замена габаритных ламп в Мегане 2»

Наглядная инструкция по замене приведена в ролике ниже (автор — Роман Павлов).

Идеи для тюнинга

Если вы решили произвести тюнинг оптики, то у вас есть несколько вариантов для реализации этой задумки:

1. Самый простой вариант — установить новые лампочки. Это могут быть галогенные источники освещения, светодиодные лампы либо ксеноновые. Если вы выбираете ксенон, то учтите, что для его работы также нужно будет ставить блок розжига.
2. Установка тюнингованных штатных фонарей, считается одним из самых дорогих вариантов.
3. Можно установить реснички на фонари. Реснички покупаются в магазине или делаются самостоятельно.
4. Тонировка. Тонировка фонарей может быть произведена с помощью лака или пленки. Если производить тонировку, то нужно очень легкую, чтобы участники движения могли видеть ваши стопы.

 Загрузка …

Трансмиссия

114-сильной версии 1,6-литрового бензинового атмосферника полагалась 6-ступенчатая механическая коробка передач TL4. В отличие от 5-ступки JH3 (для 106 л.с.), TL4 предлагает более точную работу механизма выбора передач. Правда, на шоссе от нее толку мало. Шестая передача имеет почти такое же передаточное число, что и пятая. В итоге, что там, что там двигатель на большой скорости развивает довольно высокие обороты. TL4 досталась и турбомоторам 1.2 и 1.4 TCe.

Двухлитровая модификация комплектуется исключительно бесступенчатой коробкой передач CVT (FK0). Вариатор не добавляет удовольствия от вождения, а после 200 000 км может потребовать ремонта.

1.9 dCi агрегатировался с новой 6-ступенчатой коробкой передач ND4.

150-сильный 2.0 dCi в качестве альтернативы мог сочетаться с автоматом AJ0 родом из Jatco. Другие версии — отдачей 160 л.с. – шли с ручной коробкой РК4.

РК4 полагалась и 2-литровому бензиновому турбомотору. Трехвальная 6-скоростная механика очень надежная. Она разрабатывалась на замену капризной РК6 от Laguna II с 2.0dCi (M9R).

В 2010 году была предложена автоматизированная коробка передач с двойным сцеплением EDC. В сервисной практике она получила обозначение DC4 или Getrag 6DCT250.

система наружное освещение Автомобили Renault Megan постепенно совершенствуются с каждым новым выпуском этой модели. Если производитель установил один тип ламп на Меган 1, то в следующих моделях рестайлинга второго и третьего поколения будет заменен ксенон или усовершенствованный галоген. Соответственно, конфигурация и система подключения внешнего освещения к бортовой сети изменились незначительно.

Снять фары

Прежде чем снимать фары напрямую, сначала снимите передний бампер с автомобиля

Мы открываем капот и с помощью отвертки с плоским лезвием осторожно вытягиваем крепления, которые крепят бампер к корпусу Renault, и удаляем их.
На каждой стороне бампера закреплены крылья автомобиля с помощью винтов, которые необходимо открутить с помощью 7 ключей. Будьте предельно осторожны

не отрывайте уши, иначе их придется заменить,
Теперь аккуратно отсоедините верхнюю часть бампера от кузова автомобиля. Последнее, что нам нужно сделать, чтобы снять бампер. это. потянуть заклепки под машинами, которые поддерживают бампер снизу, помня выключить противотуманные фары.
Это очередь самого осветительного устройства. Мы откручиваем три болта (одну сторону и два сверху) с помощью 10-головки с храповым механизмом, с помощью которого фара крепится к кузову автомобиля. Ниже находится гора. два болта, которые прикручиваются на одной головке на 10, но с помощью удлинителя.
Теперь, когда фара снята со всех креплений, мы делаем ее плавным движением, чтобы не обрывать силовые провода электрического корректора. С помощью отвертки отсоедините разъем питания, чтобы завершить работу. Теперь вы можете заменить как саму фару, так и ее элементы освещения. Установка производится в обратном порядке.

Renault Megane II. Управление двигателем / фар

Ich habe dieses Видео с демо Видео редактор от YouTube () erstellt.

Обратите внимание, что демонтаж самого осветительного прибора является трудоемким процессом, который требует от вас нагревать фару с помощью воздуходувки и, разделяя герметик, отделять детали

Коррекция луча наружного освещения автомобиля

Регулировка направления фар автомобиля очень важна для вождения Renault в темноте. Одной из основных проблем вождения в ночное время является слепота водителей, движущихся в противоположном направлении. Это может быть вызвано перегрузкой автомобиля, неправильной регулировкой фар или физическим повреждением.

Если световой элемент поврежден, его необходимо заменить. Если вы несете тяжелые грузы, что увеличивает нагрузку на заднюю балку, центр тяжести вашего Renault автоматически переключается, поэтому при включении ближнего света верхний предел рассеивания увеличивается, что приводит к слепоте водителей встречных транспортных средств. Чтобы этого избежать. У машины есть консилер, который уменьшает угол наклона.

Самый простой способ регулировать направление луча ближний свет Reno, которую вы можете сделать самостоятельно в своем гараже, без дополнительной разборки автомобиля, это:

Помните, что вы можете настроить свою станцию ​​с помощью специального устройства.

• Намотка бесколлекторного двигателя своими руками



• Как сделать эффект боке на айфоне



• Разобрать стиральную машину своими руками



• Тюнинг бмв 318 своими руками



• Как утеплить двигатель автомобиля на зиму своими руками

Меняем лампы

Если вам впервые понадобилось заменить лампочку на Меган 2, то прежде чем приступить к этой операции, придется столкнуться с выбором осветительного элемента. Так как в продаже представлен большой их ассортимент, сделать выбор не так просто.

Лампочка ближнего света на Рено Меган 2 соответствует стандарту H7 – это однонитевая лампа с двухконтактным цоколем.

В настоящее время в продаже существует несколько типов таких ламп:

• Галогенные – штатные лампы.
• Ксеноновые (газоразрядные).
• Светодиодные.

	Светодиодные	Ксеноновые	Галогенные
Яркость, Лм	2000	3300	1550
Долговечность, количество часов	До 50 000	До 3000	До 1500
Цвет светового потока, К	4300-7000	4300-8500	3300
Мощность, Вт	40	35	55-130
Цена в у.е.	От 10	40	30-170

Однако, последние обладают некоторыми важными достоинствами, которые могут перевесить чашу выбора:

• Световой пучок обладает неплохой проникающей способностью, в результате чего гораздо лучше «пробивает» снег, дождь и туман, чем свет «ксенона» и «светодиодов». Владельцы последних часто жалуются на форумах, что в непогоду качество освещения резко снижается.
• Простота установки – в отличие от новинок, «галогенки» не требуют установки блоков розжига и перепрограммирования электроники. Поэтому замену можно выполнить самостоятельно.

Как мы видим, каждый тип ламп обладает плюсами и минусами, поэтому нельзя сказать, что одни лучше других. Соответственно, каждый водитель должен сам решить, какая лампа ближнего света на Рено Меган 2 в его случае будет оптимальным вариантом.

Порядок замены

Замена лампочки ближнего света на Рено Меган 2 в левой и правой фаре выполняются по-разному.

Вначале рассмотрим, как установить ее с левой стороны:

• Прежде всего нужно завести двигатель и вывернуть руль до упора в левую сторону.

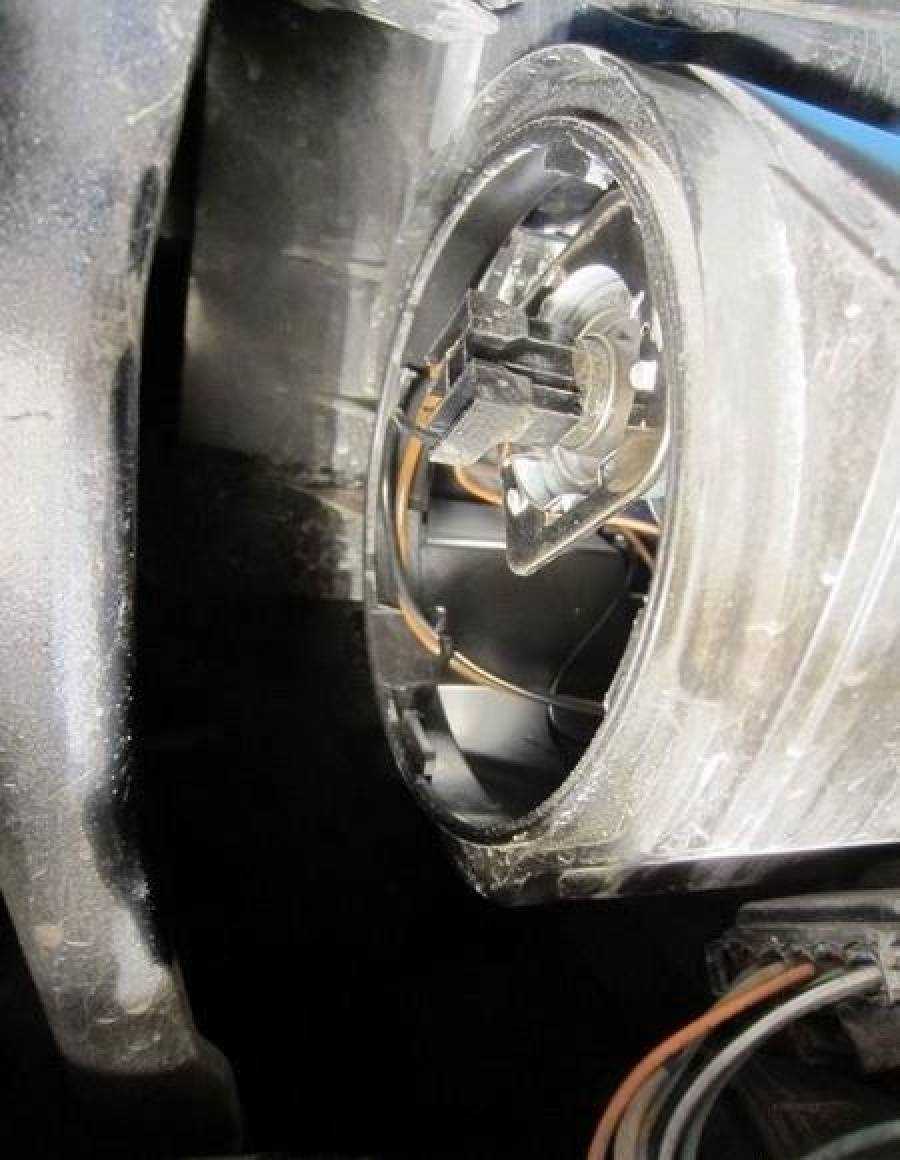

• Затем надо снять своими руками лючок, расположенный в колесной арке.
• Далее нужно просунуть руку в отверстие, нащупать круглую заглушку и демонтировать ее, слегка повернув в сторону. Заглушку следует вытащить через люк, выполняя операцию аккуратно, чтобы не уронить ее.

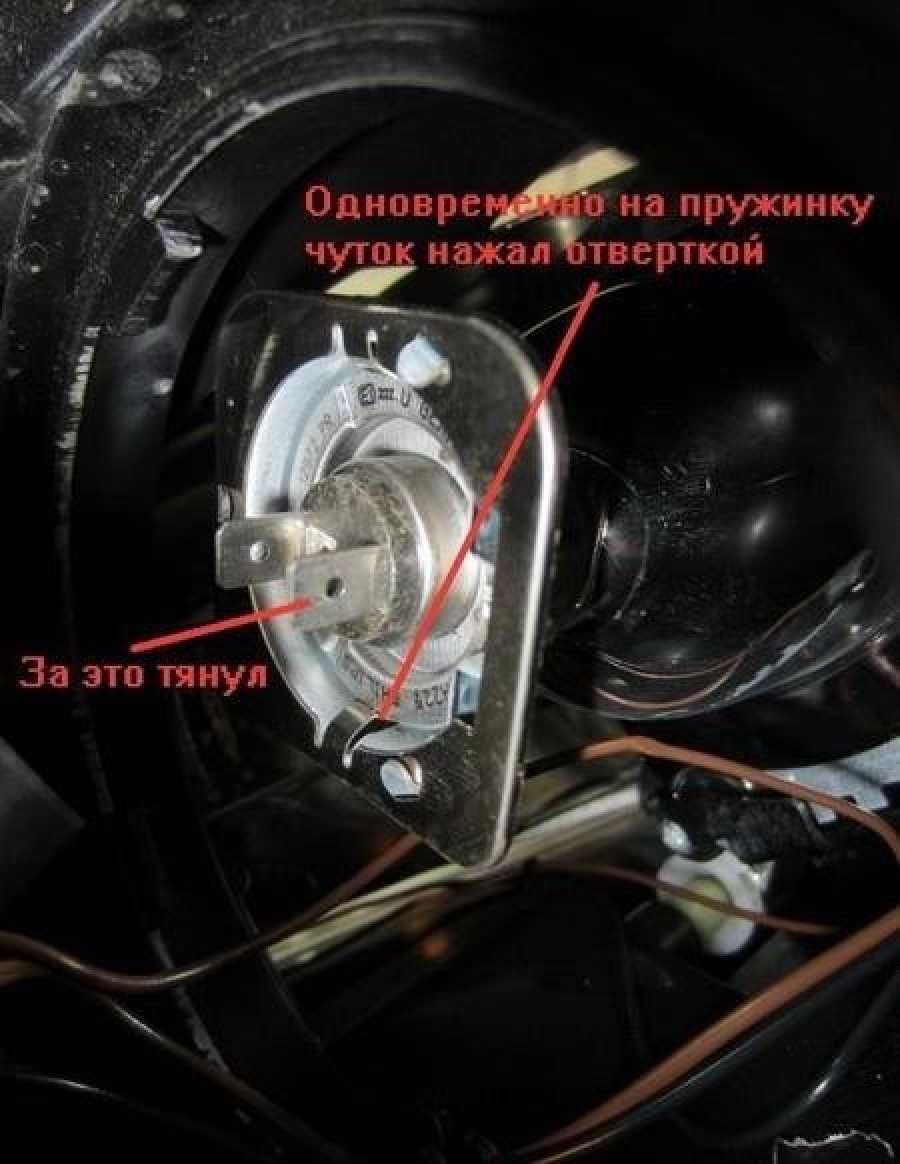

• После этого нужно нащупать лампочку с разъемом. Чтобы вытащить ее, надо потянуть на себя колодку расшатывая вверх/вниз.
• Вынув лампу с контактами, ее можно вытащить из люка на длину проводов, чтобы отсоединить от разъема машины и подсоединить новую лампочку. Разъем ближнего света на Меган 2 не имеет фиксаторов, поэтому его нужно просто потянуть, удерживая при этом цоколь.
• Затем лампочку с колодкой нужно на ощупь вставить в блок-фару и после этого установить заглушку.

Замена лампы ближнего света на Меган 2 в правой блок-фаре выполняется следующим образом:

• Нужно открыть капот и вытащить горловину бачка.
• Теперь, когда доступ к блок-фаре открыт, надо демонтировать заглушку и выполнить все описанные выше действия из подкапотного пространства.

Об автомобиле

Задачи, поставленные производителям перед рестайлингом этой модели, были успешно достигнуты. Удалось произвести транспортное средство класса «эконом» с хорошими техническими показателями, высокой надёжностью во время эксплуатации. Изменения коснулись в основном внешнего вида автомобиля, его интерьера, комфорта в салоне. Для регионов РФ машину комплектуют тремя типами бензиновых моторов, это два с рабочим объёмом 1600 см 3, один двухлитровый. Первые два имеют мощность 106 и 114 лошадиных сил, двухлитровый мотор может выдать 137 лошадок. В паре с мотором могут работать механические КПП или вариатор.

Двигатель мощностью 106 лошадок имеет 4 расположенных в один ряд цилиндров. Головку блока цилиндров изготавливают из чугуна, привод клапанного механизма представляет собой ременную передачу. Такой вариант силового агрегата комплектуют только с механической коробкой передач, у которой 5 ступеней. Этот вариант мотора используют для установки на автомобилях других фирм. Дизельный вариант мотора также в приводе ГРМ имеет зубчатый ремень.

Замена ламп Рено Меган 2

Для смены поврежденных световых устройств Renault Megane 2 понадобится отвертка с жалом плоского вида.

Началу работ предшествует обязательное обесточивание бортовой сети машины. Для этого потребуется скинуть с аккумулятора клемму со знаком минус.

Ближний свет и габариты

Для замены ламп в оптике спереди Рено Меган 2 поколения предусмотрен технологический лючок в подкрылке колеса. После его снятия, для смены световых устройств выполняются следующие операции:

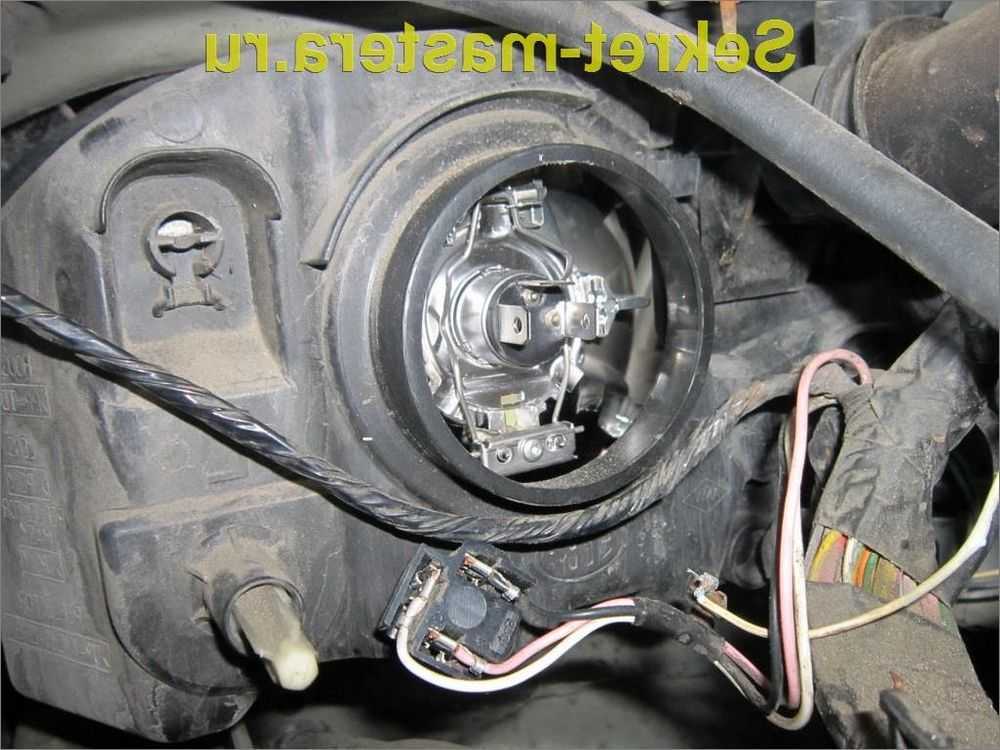

На тыльной части оптики снимается защитный кожух лампы ближнего света, там же установлены габаритные лампочки.

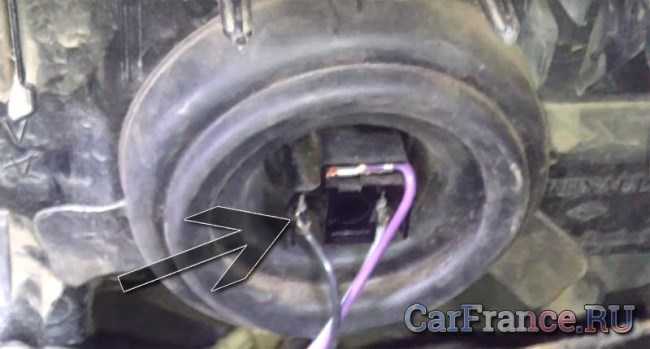

От цоколя отсоединяется колодка с проводами питания.

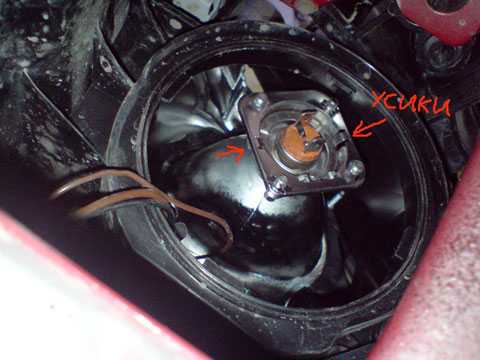

Отжимается фиксатор пружинного типа, и выводится из прорези в цоколе.

• Вытягивается и меняется поврежденный световой элемент – ближний свет или габариты.
• Заводится в технологическое отверстие фиксатор пружинного типа, и остальные детали в обратной последовательности.

Дальнего света и переднего поворотника

Замена лампочки дальнего света и указателя поворотов Renault Megane 2 производится следующим образом:

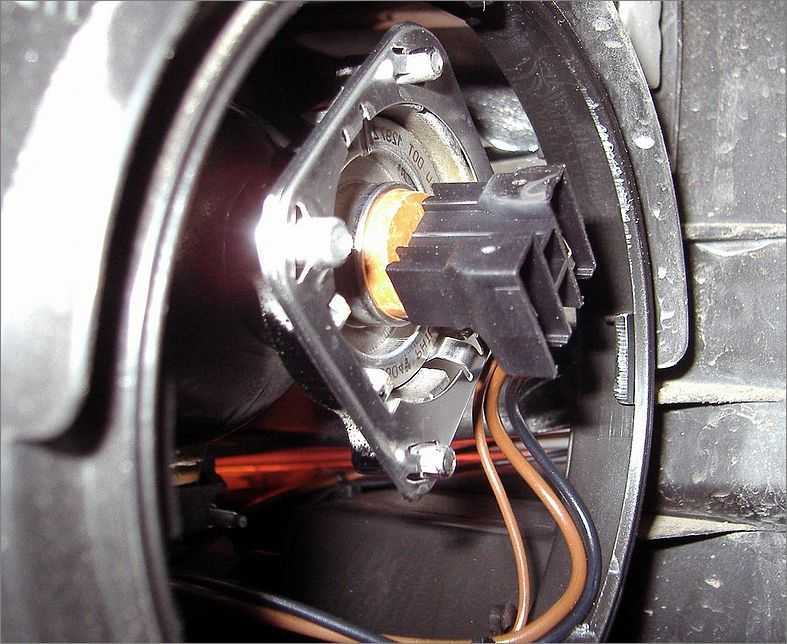

На тыльной части передней оптики демонтируется защитный кожух дальнего света, прокрутив влево на четверть оборота.

• Отключается питающая фишка от цоколя.
• Поддеваются держатели светового источника, и он вытаскивается.

После монтажа запасной части, следует ее зафиксировать держателем.

Порядок смены светового источника переднего поворотника Рено Меган 2 поколения:

• Корпус с контактами поворотника проворачивается влево на 45 градусов, и вытягивается из технологического отверстия вместе с колбой.
• Колба утапливается в контактную пластину, затем проворачивается влево и вытаскивается.

Монтируется новый световой элемент указателя поворота в патрон. После чего патрон устанавливается на место.

Боковой поворотник (на крыле)

Замена лампы указателя поворота на крыле Рено Меган 2 состоит из ниже перечисленных этапов:

Вытаскивается лампочка без цокольного типа из контактной части и меняется, соблюдая обратную последовательность операций.

Задний фонарь

Процесс смены световых элементов в задней блок-фаре Renault Megane 2:

• Поднимается крышка багажника.
• Откручивается фиксатор лючка обслуживания фонаря, и крышка демонтируется.

• Выкручиваются три крепежных гайки с барашками из пластмассы, которые удерживают крышку блока световых устройств и заднюю блок-фару.
• Придерживая фару, извлекается крышка.

Отжимается пластиковый фиксатор, и вынимается блок ламп.

• Для извлечения лампочки стоп-сигнала, поворотника, заднего хода, противотуманки и габаритов, следует нажать на колбу и провернуть влево.
• Затем устанавливается подготовленный вместо поврежденного запасной элемент, и осуществляется сборка задней блок-фары в обратном порядке.

Дополнительный стоп-сигнал

Процедура замены дополнительного стопового огня на Рено Меган 2 в кузове седан состоит из следующих этапов:

На задней полке демонтируется облицовка дополнительного стопового фонаря.

Отключается колодка питания, и извлекается патрон вместе с колбой.

Световое устройство без цокольного типа вытягивается из контактной части и меняется.

Порядок смены на Renault Megane 2 в кузове хэтчбек и универсал:

• Поддевается и извлекается на доступное расстояние, которое ограничено длиной проводов питания, фара дополнительного стоп-сигнала из технологического проема крышки багажника.
• Отсоединяется фишка питания.
• Оттягиваются два крепежных фиксатора на тыльной стороне фонаря.
• Демонтируется блок ламп, с последующей установкой запасных элементов в обратном порядке.

Передние противотуманки

Процесс смены лампочки в передних ПТФ Renault Megane II идентичен для обеих сторон:

• Снимается колесо.
• Выполняется демонтаж передней части подкрылка колеса. Для этого потребуется выкрутить два крепежных винта от крыла и один от бампера. Далее извлекаются четыре фиксирующих пистона, поддев шляпку отверткой.

Отжимается фиксатор разъема питания, а затем фишка вытягивается.

Противотуманка вместе с контактным корпусом поворачивается влево на треть оборота.

Световое устройство вынимается из патрона и меняется. После установки нового устройства, монтируются остальные детали в обратном порядке.

Лампочки в салоне

В процессе смены световых источников в комбинированном плафоне и общей подсветки салона Рено Меган 2 выполняются следующие операции:

• Датчик скорости ниссан альмера классик где находится



• Регулировка сцепления мерседес 123



• Установка даунпайпа на ауди а4



• Замена приборной панели приора



• Замена заднего тормозного цилиндра ауди 100 с3

Порядок замены лампочки ближнего света на Рено Меган 2 через отверстия в подкрылках

Вся сложность процедуры замены ламп состоит в том, что большинство операций придётся производить на ощупь. Чтобы заменить перегоревшую лампочку на авто Renault Megane II через технологические отверстия, необходимо:

• При замене левого от водителя светового элемента Н7 нужно вывернуть рулевое колесо до упора влево, чтобы открыть доступ к крышке технологического отверстия на левом подкрылке.
• Снять крышку, провернув её на 30о против часовой стрелки.
• Просунув руку в технологический лючок, нащупать ещё одну круглую крышку, закрывающую отверстие в левой передней фаре. Провернув её аналогично, против часовой стрелки, снять и аккуратно, чтобы не упустить, вынуть крышку наружу.
• На автомобилях выпуска до 2006 года, снимать лампу нужно потянув за патрон, одновременно отодвигая в сторону к двигателю пружину фиксатора. Это нужно делать аккуратно, чтобы защёлка не соскочила. Её потом будет трудно найти, и ещё труднее установить на место. В машинах Phase II, это сделать проще, ввиду отсутствия защёлки.

• Отсоединить лампу от патрона, и вместо неё поставить новую.
• Вставить патрон со световым элементом Н7 в отверстие фары. Произвести сборку в обратной последовательности.

Весь этот процесс не представляет особой сложности, но требует внимания, терпения и осторожности. Аналогично производится замена элемента ближнего света в правой головной блок-фаре

Только рулевое колесо следует вывернуть уже до упора вправо, чтобы открыть доступ к лючку на правом подкрылке.

Renault Megane › Logbook › Подскажите? Регулировка света по вертикали и горизонтали…

всем привет… как писал я раньше, моему Лебедю разбили челюстнолицевую часть… Поменяли полностью фары, но мастер отказался от регулировки, мол это тонкий процесс, и это ему не по зубам… Нашел на сайте у человека с Барнаула отличную статью… Нашел у нас в городе такую площадку — ТЦ “БОШЕ”, и стены там белые, и мелом рисуется очень хорошо… Но при регулировке шестигранником правую фару — выкрутить пришлось до конца, чтобы поднять начало “галочки” до нижней линии (у меня расстояние от земли 73см, видимо резина сильно изношена). Ну вобщем то ладно… по высоте кажись разобрался… а вот по горизонтали…

Всем доброго времени суток ! У меня вопрос: Как отрегулировать ближний свет? А то у меня получается, что правая фара светит выше чем левая. Может кто посоветует технологию регулировки самостоятельно (схема , на каком положении регулятора, при каком расстоянии от стены например и т.д.). По противотуманкам на форуме нашел, а вот по ближнему свету пока пустота. Заранее благодарен

Максимальная ширина 93 мм, а минимальный размер 81 мм; Высота составляет мм. Как сделать своими руками Руководствуясь этими размерами можно подобрать линзу, которая спокойно встанет в фару Рено Меган 2. Единственное, что скорее всего, не совпадут крепежи.

Но отчаиваться не стоит, достаточно сделать переходную пластину под крепежи и её можно спокойно устанавливать. Для изготовления пластины понадобится: Снять оптику с фары, открутив 3 крепёжных винта, разобрать и сделать оттиск по крепежным разъемам к корпусу и размерам.

Такая же участь постигнет оптику, которую нужно установить, с неё снимают оттиски разъёмов для крепежа держателя. Полученные размеры с бумаги следует перенести на металл, лучше всего алюминиевый лист толщиной не более 1 мм. Вырезать заготовку по размерам. Прорезать в ней соответствующие технологические отверстия.

Изготовив пластину, можно приступать к подготовительному этапу установки линзы.

Люди добрые, кто расскажет мне как снять фару головного света ситроен джампи г. Собираем изделие, установив переходную пластину между держателем и отражателем. Теперь оптика готова к инсталляции. Чтобы удобнее было работать при установке новой оптики и подключении её к проводке, потребуется снять бампер. Процедура требует от владельца аккуратности, потому что крепежи очень хрупкие.

После чего выводим бампер из зацепления по бокам и сверху.

Если требуется полный демонтаж бампера то открутить и нижние заклёпки, а если передний бампер снимается для снятия фары головного света и замены в ней лампочек, то такого будет достаточно дабы подобраться к репящим болтам фары.

Где находится защитный блок с предохранителями

Блок предохранителей (БП) является неотъемлемой составляющей электронной системы современного транспортного средства. Предохранители, которые установлены в блоке, выполняют роль защиты электрических цепей и электрооборудования от дополнительных нагрузок. От того, как они эффективно работают, зависит срок эксплуатации электронного прибора.

В автомобиле Рено Меган 3 используют электрическую систему с установкой двух монтажных блоков, один из которых вмонтирован в панель приборов в салоне автомобиля, а второй – под капотом в моторном отсеке.

Меган имеет два вида электроники:

Внутренняя.

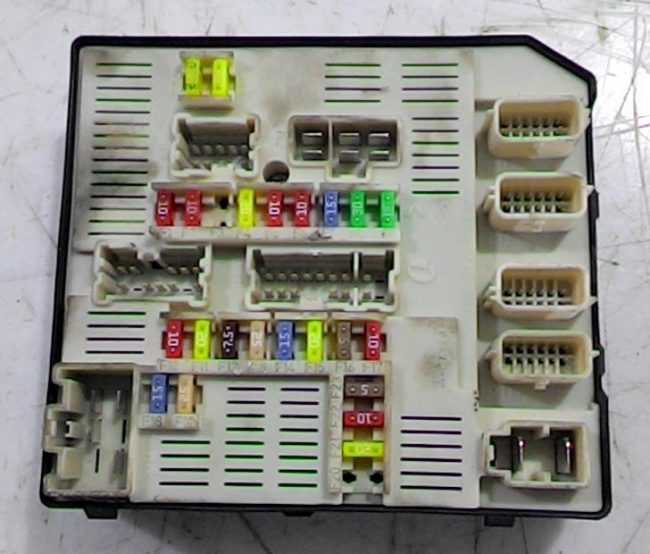

Работу этой части системы обеспечивает предохранительный блок, который располагается внизу торпеды салона авто, слева от рулевой колонки. В районе левой ноги водителя есть небольшая ниша. В ней и находится БП, прикрытый надежно пластмассовой крышкой при помощи фиксаторов.

Расшифровка установленных плавких вставок.

Согласно схеме, в этом блоке установлена именно та часть предохранителей, которая отвечает за работу всей внутренней системы автомобиля. В БП нет плавких устройств, контролирующих защиту двигателя, КПП и зажигания. Каждый элемент имеет свою силу тока и предназначен для конкретной системы, например, стоп-сигнала заднего стекла, указателей поворота, стеклоподъемников дверей, люка в крыше авто, аудиосистемы и прикуривателя. Это только часть плавких вставок, а всего их 42.

Двигателя.

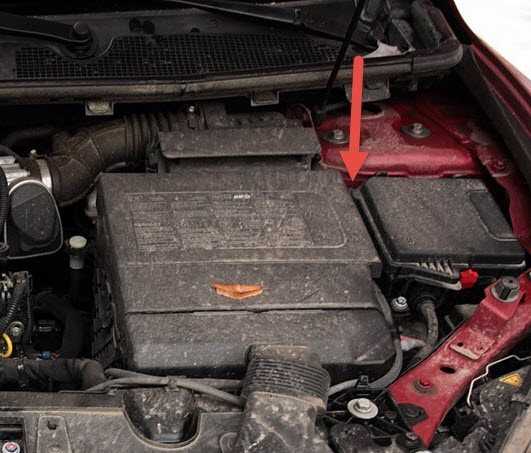

В подкапотном пространстве есть еще один блок предохранителей для электронных систем двигателя авто. Он отвечает за работу системы зажигания, трансмиссии, стартера, обогрева заднего стекла, ближнего и дальнего света фар. Чтобы его найти, необходимо снять щиток в правой стороне автомобиля возле АКБ.

Сняв несколько винтов крепления, снимают крышку и достают блок предохранителей.

Наиболее важным в блоке считается ячейка F30, где установлен плавкий элемент, следящий за работой стартера. Если при повороте ключа зажигания машина не подает никаких признаков жизни, значит, необходимо исследовать именно этот предохранитель. F20 отвечает за топливный модуль и катушку зажигания.

Особое внимание в блоке уделяется работе всего освещения автомобиля: начиная с внутренних ламп салона, приборов на панели и заканчивая ближним и дальним светом передних фар, а также лампами противотуманных фонарей (F1, 4, 5, 6). Отдельно нужно отметить ячейку F7, которая контролирует эффективность обогрева заднего стекла универсала и хэтчбека

F16 берет на себя ответственность за слежением правильной работы стоп-сигналов и усилителя рулевой колонки. F21 выполняет защиту одновременно бензонасоса, катушки зажигания и подачу сжиженного газа.

Если посмотреть дальше, то под основным блоком установлена плата расширения, которая также наделена несколькими элементами защиты.

Есть еще дополнительный БП, который монтируется за аккумуляторной батареей Меган 3.

Возле дополнительного блока небольшой модуль, назначение которого заключается в своевременном отключении батареи в случае возникновения слишком высоких нагрузок. Он содержит защитные устройства для стартера и генератора емкостью 190А для бензинового двигателя и 300А – дизель. Если модуль накроется, то его надо менять на новый.

Процедура для остальных моделей

Галогенная фара автомобиля Duster оборудована специальными регулировочными винтами, для доступа к элементу потребуется открыть капот двигателя. Настройка приборов освещения производится поочередно, необходимо заранее предусмотреть защитный чехол из плотной ткани или картона. Перед началом настройки проверяется контур световых пятен, если искажение картинки не наблюдается, то регулировка не требуется.

Если в процессе настройки обнаруживается размытая граница светового пятна, то необходимо проверить состояние лампы и пластикового стекла. Источник света рекомендуется заменить одновременно слева и справа. Помутневший (например, от воздействия дорожной грязи) пластик восстанавливается полировкой, но при этом частично удаляется защита от ультрафиолетового излучения. При дальнейшей эксплуатации рассеиватель снова помутнеет под воздействием солнечного света.

Расположение регулировочного винта

На фарах автомобилей Renault Duster предусмотрено несколько корректирующих винтов:

1. Винт горизонтальной корректировки расположен на задней части корпуса под резиновым пыльником лампы ближнего света. Для вращения элемента используется головка с воротком или накидной ключ для 6-гранных болтов размером 8 мм.
2. Винт вертикальной регулировки (изготовлен из пластика белого цвета) расположен над корпусом дистанционного корректора. Головка рассчитана на использование 6-гранного ключа на 5 мм, инструмент просовывается через технологическое отверстие в верхней поперечине кузова (используется для фиксации рамки радиатора системы охлаждения).

Настройка луча ближнего и дальнего света

Настройка лучей ближнего и дальнего света производится одновременно:

1. Вращением винта горизонтальной регулировки необходимо добиться корректной конфигурации пятна на экране.
2. При помощи болта вертикальной регулировки необходимо добиться совмещения верхних кромок в левой части пятна с горизонтальной линией, соответствующей положению центров фар. При этом вертикальные параллельные линии должны проходить через точки пересечения горизонтальной и наклонной частей контура светового пятна.

Если водитель замечает, что фары светят низко, то рекомендуется отвернуть болт на 1-1,5 оборота против часовой стрелки на обоих приборах, угол вращения должен быть идентичным. В противном случае нарушается взаимное положение пучков и ухудшается освещение дорожного покрытия.

Основные выводы

Чтобы поменять перегоревшие лампы в фарах ближнего света на авто Рено Меган 2, необходимо подобрать им замену. Она должна соответствовать штатному аналогу по следующим параметрам:

1. Вид цоколя – Н7.
2. Мощность – 55 ватт.
3. Рабочее напряжение – 12 вольт.
4. Маркировка патрона – PX26d.
5. Артикул – 64210-01B.

Наиболее популярными производителями лампочек являются компании Osram и Philips. При этом по типу светоисточника они могут быть галогенными, ксеноновыми и светодиодными. Первые являются наиболее предпочтительными, так как не требуют при переустановке никаких дополнительных доработок.

Замену ламп в оптике ближнего света на Рено Меган 2 можно выполнить как через полости в подкрылках, так и непосредственно из агрегатного отделения. Первый достаточно неудобен, но при соответствующей сноровке у мастера менее трудозатратен, второй – требует демонтажа некоторого оборудования под капотом.

На пятнадцатой тысяче пробега этого чуда французского автопрома перегорела лампа ближнего света левой фары.Призвав на помощь всемогущий ИНТЕРНЕТ по крупицам собрал опыт Русской части человечества в вопросах замены лампы ближнего света. Но как потом впоследствии оказалось мало пригодившийся опыт.

Итак лампа. Прочитал несколько советов какую лампу покупать (информацию о том, какие родные не нашел), понял главное – тип Н7.Выбрал Philips H7 12972 PR C1 – 12V 55W PX26d. Когда снял родную, понял попадание 99%, отличия в паре букв в обозначении. Обе имеют типа ультрафиолетового фильтра, отчего свет фар кажется белым. Сам процесс. Снимать бампер не стал, как рекомендуют в автосервисе, а воспользовался лючком в подкрылке левого (естественно переднего) колеса. Колеса повернул до упора влево. Лючек против часовой стрелке отвернулся легко. Засунув руку в образовавшееся отверстие и пошарив с минуту, нашел и отвинтил еще одну крышку, закрывающую доступ к лампе ближнего света. Помня наставления коллег пользователей Рено Меган 2, снял с лампы колодку с контактами (иначе потом это сделать проблематично). Далее самое прикольное. Благодаря тем же коллегам, чьи наставления я подчерпнул из сети, я знал: есть пружинка (стопорная проволочка), которую надо отвести вправо и назад, после чего пружинка опустится вниз и будет висеть на петлях, а мы спокойно вынимаем перегоревшую лампу … короче в дамках. Не тут то было. Прошарив минут 15 все пространство вокруг цоколя лампы я так и не нашел пружины. Достал телефон, поместил его в отверстие лючка и постарался нацелиться на лампу. Сделал снимок.

<label>В среднем: </label>

Головной свет Renault Megane 3 представлен парой эффектных с виду и надежных в работе блок-фар. Узел мнемоники французского авто хорошо проработан. Блок-фар крепится всего 2 болтами + есть несколько стопоров, чтобы блок не выпал по случайности, когда его снимаешь. Так что, если вдруг перестала светить лампа ближнего света Рено Меган 3, то ремонт вполне можно осуществить и самостоятельно. Зачем кому-то отдавать 15-20 долларов за одну только работу, когда за эти деньги можно приобрести пару новых источников света. То есть, можно выйти на «самоокупаемость».

Материал по теме: Как заменить батарейку в ключе от Мазда 3?

Что потребуется для ремонта?

1. Пара новых лампочек (желательно купить комплект родных лампочек, чаще всего это Philips H7 +30%!и(MISSING)ли Osram H7 +30%!)(MISSING)
2. Медицинские перчатки (для работы с новыми лампочками)
3. Спиртовая салфетка (для протирки лампочек, если они припали тальком от перчаток)

По сути, замена лампочки ближнего света Рено Меган 3 является одной из самых простых технологических операций. Эта работа не потребует от вас каких то особых знаний или большого опыта в сфере авторемонтов. Как правило, смена света занимает в районе 20 минут (для двух блок-фар). Инструкция ниже.

Материал по теме: Как отрегулировать клапана на ВАЗ 2105?
