Проверка и регулировка света фар на лада гранта. советы мастеров

Как поменять лампы

Система освещения Лада Гранта простая и практичная. Чтобы поменять лампы в фарах, вам не нужны специальные инструменты. Достаточно прочитать нашу инструкцию и выполнить рекомендации.

Передняя оптика

В Лада Гранта установлены лампы ближнего и дальнего света H4. Чтобы поменять лампу вам понадобятся перчатки, длинная прямая отвертка и фонарик.

При замене лампы, не берите её за баллон. Во время работы она сильно нагревается и охлаждается через стекло. Если на баллоне будут частицы жира с пальцев, то теплообмен лампы будет нарушен. Она быстро перегорит.

Сначала снимаем крышку, которая закрывает фару. Она находится за фарой под капотом. Чтобы её снять, надо надавить пальцем на пластиковую собачку, которая расположена сверху, и отверткой отжать крышку с двух направляющих.

После того, как вы сняли крышку, отсоединяем разъемную колодку. Достаточно просто потянуть её от фары. Дальше снимаем уплотнительное резиновое кольцо.

Лампа закреплена фиксирующими скобами. Надо нажать на них по направлению к фаре, вывести из зажимов и отвести в сторону. Лампу можно вынимать.

Собираем в обратном порядке: устанавливаем лампочку, защелкиваем фиксаторы, ставим уплотнительное кольцо, присоединяем разъемную колодку и закрываем крышку.

При установке новой лампы, надо совместить направляющие лучи на цоколе лампы с пазами в месте крепления. В другом положении лампу установить невозможно.

При сборке проверьте, чтобы фиксирующие скобы прочно закрепили лампу и обе вошли в пазы. Тщательно устанавливайте уплотнительное кольцо

Важно, чтобы пыль не попадала в фару, иначе придется её менять через какое-то время. Будьте осторожны при снятии и установки крышки

Пластиковая собачка может сломаться, если на неё слишком сильно надавить.

ВАЖНО: Меняйте лампы в перчатках. Если на баллоне останутся частичек жира с пальцев, то это сильно сократит срок их работы

ВАЖНО: Поменять указатели поворота ещё проще. Надо найти патрон, повернуть его против часовой стрелки и достать лампочку

Новую лампочку надо вставить в пазы патрона, немного нажать и повернуть по часовой стрелки. Остается установить патрон с лампочкой на штатное место.

Лампу в противотуманной фаре заменить немного сложнее. Чтобы получить к ней доступ, надо вывернуть руль и отвернуть два самореза, которые соединяют бампер и подкрылок. После этого отщелкнуть бампер с креплений.

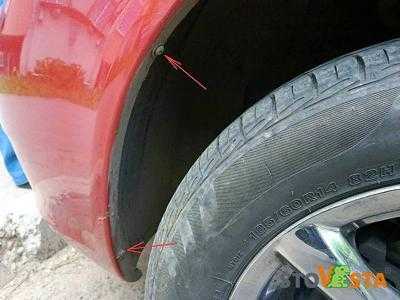

Отгибаете бампер сантиметров на 15-20, чтобы можно было достать до фары, и выкручиваете лампу против часовой стрелки на четверть оборота. Устанавливаете всё в обратном порядке.

Задняя оптика

С задними фонарями всё элементарно. Доступ к ним из багажника. Справа и слева расположены пластиковые вставки с отверстиями. Чтобы получить доступ ко всем лампочкам, надо снять эти вставки. В отверстие просовываете палец, нажимаем на пластиковую защелку и снимаем вставку. Так вы получаете доступ ко всем лампочкам, которые расположены в задних фонарях. Остается только вынуть нужную лампу и заменить её на новую. После замены ставите на место пластиковую вставку.

Замена любой лампы на Лада Гранта займет не больше 10 минут. Немного больше времени потребуется только на замену лампочек в противотуманных фарах.

Что можно поставить?

Штатными для этого автомобиля являются галогеновые лампы. Но вполне возможна установка и других видов осветительных элементов. На Гранту можно поставить лампы следующих типов:

• КСЕНОНОВЫЕ. Свет таких лапочек обеспечивается созданием электрической дуги в среде инертных газов. Они отличаются высокой яркостью свечения, сравнительно небольшими габаритами и значительным сроком службы;
• СВЕТОДИОДНЫЕ. Становятся все более популярными среди автолюбителей. К их достоинствам относятся значительная яркость света, малое потребление электроэнергии, и большой ресурс.

Но все же лучше не экспериментировать со светом, а использовать на Гранта лампы, которые указаны в тех. документации к авто, а именно галогеновые.

При своих вполне неплохих эксплуатационных показателях, такие осветительные устройства являются самыми недорогими, к тому же выбор их большой, что позволяет подобрать оптимальный вариант для использования.

Тесты автомобильных ламп h4

1. Какие лампы самые яркие определили канал Test Lab (июнь 2021). Рейтинг следующий:

1. OSRAM Night Breaker
2. Philips X-Treme Vision
3. Philips Vision
4. Philips Vision Plus
5. Philips Longlife Ecovision
6. OSRAM U37R
7. Narva
8. OSRAM Cool Blue
9. GE 50440U

Вне зачета:

• MTF Argentum
• OSRAM Super Bright

2. Тест автомобильных ламп H4 «За Рулем» в лаборатории и на дорогах (март 2022 года):

Зона III (направление измерения: 0°-0°), лк	Контр. точка B50L (напр-ие измерения: 34′ вверх, 3°26′ влево), лк	Контр. точка 75R (напр-ие измерения: 34′ вниз, 1°09’вправо), лк	Контр. точка 50R (напр-ие измерения: 52′ вниз, 1043’вправо), лк	Примечания
Нормируемые значения,лк	1,00	<0,60	>9,60	>9,60
Штатные лампы Philips Н4	1,00	0,60	9,60	9,60	свет визуально белый
ClearLight X-Treme Vision Н4	1,00	0,34	15,30	26,50	свет визуально белый
Narva Xenon White H4	0,64	0,22	8,00	12,40	свет визуально синий
MTF Light Aurum H4	2,04	1,00	12,88	28,40	свет визуально жёлтый
LED MAS H4	1,20	1,20	1,40	1,40	отсутствует светотеневая граница
DLED H4, 270 лм	0,40	0,40	0,40	0,40	отсутствует светотеневая граница
DLED H4, 900 лм	7,60	4,24	7,20	5,70	отсутствует светотеневая граница

Анализ отзывов владельцев Лада Гранта лифтбек

• Grant-Eject (https://www.drive2.ru/l/6512513/): лампы седана отличны от лифтбека. В первой модификации они совмещены, в лифтбеке раздельно.
• Diyk: на седанах часто потеют задние фонари, в лифтбеке недостаток устранен;
• Silica Gel: для быстрого выведения влаги крепят на двусторонний скотч поглотитель влаги для обуви. Хватает на непродолжительное время, но зато эффективно. Улучшение герметизации задних фонарей — как альтернативный вариант.
• Grant-Eject: недостаточная фиксация способствовала выпадению фонаря в процессе движения.
• LADA Granta 2012 (https://www.zr.ru/content/articles/832528-lampy-primenyaemye-v-avtomobile-lada-granta/): автомобиль надежный, неприхотливый, при условии умеренного стиля вождения. За время эксплуатации в пять лет поломки типичные, характерные.

Ссылка по теме:

Советы мастеров по замене дворников своими руками на Гранта лифтбек

Лампы заднего фонаря Лада Гранта лифтбек — P21W, PY21W,R10W и W16W подбор и замена ламп

Лада Гранта лифтбек (Lada Granta Liftback) — представить семейства модели Гранта вышедший с конвейера в мае 2014 года. Автомобиль предлагается с тремя различными моторами и в трех комплектациях: Стандарт, Норма и Люкс.

В этой статье мы подробно опишем процесс замены ламп в задних фонарях на Лада Гранта лифтбек самостоятельно, без помощи услуг автоэлектрика или автосервиса.

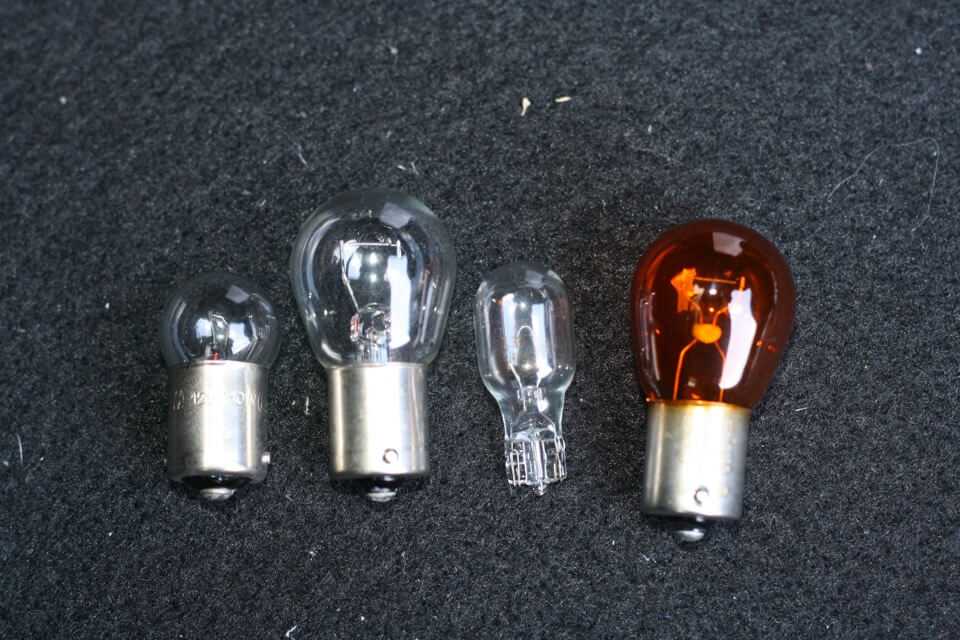

Какие лампы установлены в задних фонарях Granta Liftback

Лампа стоп-сигнала P21W 12V

Лампа указателя поворота PY21W 12V

Лампа заднего габарита — R10W

Для замены ламп нам не потребуется каких-либо специальных знаний и умений, лишь «прямые руки» и свободное время.

Вместо обычных ламп, можно установить светодиодные, однако нужно проверить работоспособность ламп в фонарях, не будут ли они замыкать из-за полярности.

Замена ламп в заднем фонаре Лада Гранта лифтбек

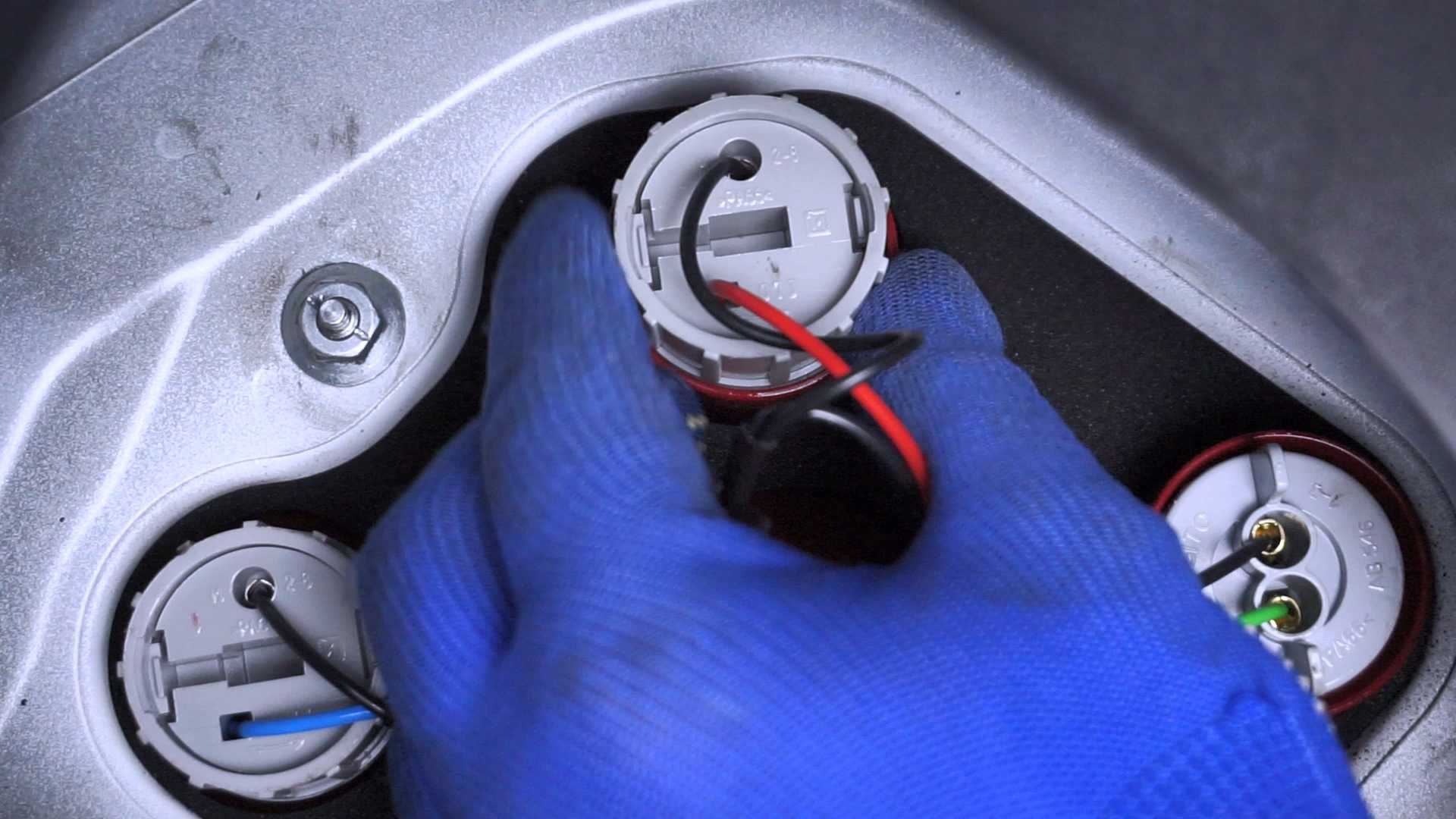

Открываем багажник и видим вот такие лючки как на фото. Аккуратно поддеваем одной рукой лючок а второй просовываем палец в отверстие в крышке и аккуратно снимаем ее. Будьте осторожны от сильного нажатия, защелки на крышке могут сломаться.

Далее вынимаем лампы которые необходимо заменить. Если Эта лампа стоп сигнала, то берем за патрон и поворачиваем его против часовой стрелки и вытаскиваем лампу. Точно так же проделываем и с другими лампами.

Светодиодные лампы в задний фонарь

Вместо обычных ламп накаливая, можно установить так же и светодиодные лампы. Их плюсы:

более долгий срок службы (при условии покупки качественных ламп)

более яркий свет и лучшая видимость в плохих погодных условиях

Меньше потребление тока, следовательно меньшая нагрузка на генератор

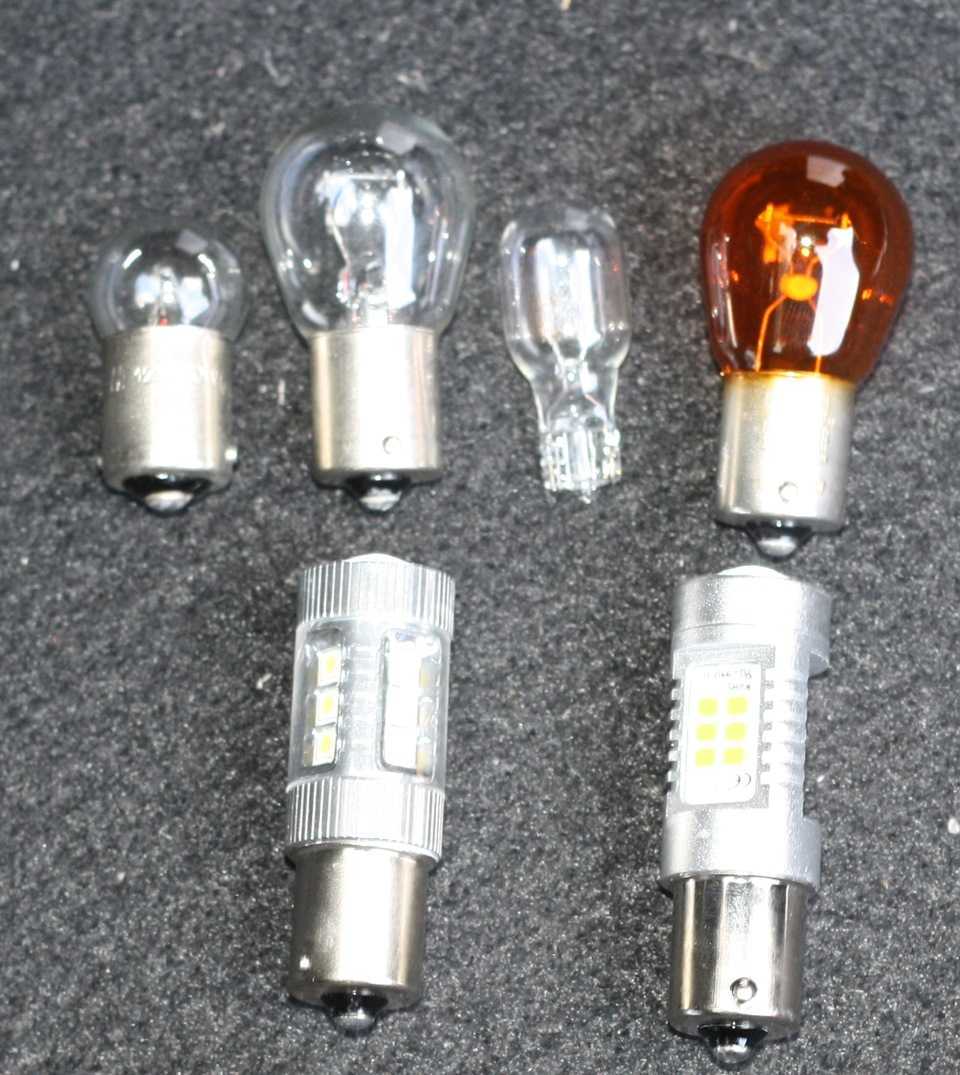

Вместо обычной лампы заднего стоп сигнала P21W можно установить:

Лампы P21W Philips X-tremeVision LED или их китайские аналоги

Вместо задней габаритной лампы R10W можно установить вот такую лампу

На задний ход лучше выбирать лампы поярче, так как W16W имеет цоколь как у W5W но мощность у нее 16Вт

Установка нового освещения

Необходимого повышения яркости или срока эксплуатации лампочек можно добиться, лишь произведя замену действующих огней. Часто автолюбители заменяют установленные в «Ладе» галогенные источники освещения на светодиодные. Как правило, с этой задачей сможет справиться даже человек без опыта замены ламп. Однако следует знать несколько нюансов. Просто поставить новый диод на нужное место недостаточно — у процесса есть свои особенности.

Они таковы:

• часто приходится отрывать предыдущий цоколь с диода, чтобы переместить его детали на нужные отверстия;
• водитель должен будет обязательно проверить полярность источников света на «Гранте» для сохранности предохранителя. Если это не будет сделано, то предохранитель, который отвечает за напряжение в сети, просто перегорит. Плавкий предохранитель, который установлен в этой модели авто, способен обесточивать безопасную работоспособность электрической схемы.

Также нужно не забывать проходить плановый техосмотр. Он позволит выявить, не является ли процедура смены опасной. Вынув старый источник света, не нужно сразу его выбрасывать. Если вы не пройдете техосмотр с новыми лампами, логично будет вернуть старые на их место. Также помните, что законодательство Российской Федерации допускает на автомобилях лишь освещение белого и желтого цвета — остальные расцветки оказались вне закона.

Смена освещения на «Ладе Гранте» на такие популярные в последнее время светодиоды дает немало преимуществ:

• потребление меньшей электроэнергии и, следовательно, топлива;
• более долгий эксплуатационный срок (некоторые рассчитаны на весь срок эксплуатации «Лады Гранты»);
• отличные визуальные эффекты, яркое освещение дорожного покрытия;
• эти модели не оказывают большую нагрузку на генератор и не перегружают предохранитель.

Чтобы произвести замену в правой фаре, следуйте алгоритму:

1. Извлеките патрон, вращая его против часовой стрелки.
2. Достаньте поломанное изделие, потянув его на себя.
3. Проверьте, соответствуют ли усики лампы аналогичным креплениям в машине и вставьте его на место под углом 45 градусов.

Виды фар

При перечислении видов фар Лада Гранты следует обязательно упомянуть оригинальные детали и их аналоги, обычно применяемые в качестве альтернативы или тюнинга оптики. При демонтаже и монтаже этих фар владельцу машины не потребуется переделывать крепления. Приведем их описания с указанием каталожных номеров:

• Начнем с оригинальной фары, проходящей в каталогах под номером 21900-3711010-00. Она не вызывает никаких сложностей при снятии и монтаже, а ее цена может колебаться от 1000 рублей и выше.
• Аналогом оригинальной фары с ксеноновыми линзами является производимая Волжским автозаводом фара, имеющая каталожный номер 21901-3711010-90. Такие фары не получили широкого распространения, по своей конструкции они мало отличаются от оригинала, представляя собой ту же оригинальную деталь, но разработанную и предназначенную для монтажа ксенона. Их стоимость превышает стоимость оригинальной фары примерно на 15%.
• К третьей разновидности относятся модели, применяемые для тюнинга оптики. Так, было выпущено сразу два аналога оригинала, один из которых имеет встроенные светодиодные указатели и проходит в каталогах под номером DM-171052, а другой оснащен разными типами линз для дальнего и ближнего света и окантовкой со светодиодной подсветкой. Каталожный номер второй модели – DM-171118.

Помимо этого, отдельного упоминания достойна и одна из самых полезных разработок нашего времени – возможность устанавливать линзы в блок-фару.

Светодиодные лампы в задний фонарь

Вместо обычных ламп накаливая, можно установить так же и светодиодные лампы. Их плюсы:

• более долгий срок службы (при условии покупки качественных ламп)
• более яркий свет и лучшая видимость в плохих погодных условиях
• Меньше потребление тока, следовательно меньшая нагрузка на генератор

Вместо обычной лампы заднего стоп сигнала P21W можно установить:

Лампы P21W Philips X-tremeVision LED или их китайские аналоги

Вместо задней габаритной лампы R10W можно установить вот такую лампу

На задний ход лучше выбирать лампы поярче, так как W16W имеет цоколь как у W5W но мощность у нее 16Вт

Для нормальной работы системы освещения и световой сигнализации автомобиля Lada Granta применяйте лампы, указанные в руководстве по эксплуатации автомобилем. Стоит отметить, что на обновленном семействе Lada Granta используются новые фары с другими лампами. В таблице указаны категории ламп, которые применяются на новой Гранте и дорестайлинговой версии.

Место установки	Новая Granta	Старая Granta
Фара
– лампа ближнего/дальнего света	H19	H4
– лампа указателя поворота	PY21W
– лампа дневного ходового огня и габаритного огня	W21/5W
Задний фонарь (для кузова «седан»)
– лампа сигнала торможения и габаритного огня	P21/5W
– лампа света заднего хода	P21W
– лампа противотуманного огня	P21W
– лампа указателя поворота	PY21W
Задний фонарь (для кузовов «лифтбек», «хэтчбек» и «универсал»)
– лампа сигнала торможения	P21W
– лампа габаритного огня	R10W	P10W
– лампа света заднего хода	W16W
– лампа указателя поворота	PY21W
Лампа передней противотуманной фары	H16	H11
Лампа бокового указателя поворота	WY5W	W5W
Лампа освещения номерного знака	W5W	C5W (седан)W5W (хэтчбек)
Лампа плафона освещения багажника	C5W	C5W

Новые лампы H19 и Н18 это эволюция ламп Н4 и Н7. Новые лампы уже заложены к конструкции будущих проектах LADA (подробней). Lada Granta FL – первая модель, в фарах которой начали применять лампы H19.

Вместо новых ламп H19 в фары Lada Granta FL можно установить лампы H4. Перед установкой на лампе H4 следует подогнуть усики:

Светят лампы H19 и H4 одинаково, это подтверждается тестами:

Напомним, ранее мы выкладывали инструкцию по замене ламп в фарах и фонарях Гранты (ближний и дальний свет, ДХО).

голоса

Рейтинг статьи

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Нюансы установки светодиодных ламп ДХО

Если не нашлось бесцокольных светодиодных ламп для Лада Гранта, можно установить обыкновенные цокольные. При этом придется самостоятельно удалить цоколь с диода, а освободившиеся усики подогнать под установочные отверстия.

После окончания замены ламп не выкидывайте старые галогеновые приборы. Дело в том, что для соблюдения нормативно-технических требований к дневному свету после установки новых ламп нужно будет посетить техцентр. В противном случае очередной плановый техосмотр запретит эксплуатацию авто с такими доработанными фарами.

В продаже имеется множество светодиодных источников света различных цветов и оттенков. Но по нормам испускаемый дневными ходовыми огнями свет должен быть только белым или желтым. Все остальные цвета запрещены.

Светодиодные лампы потребляют значительно меньшее количество электроэнергии, чем стандартные лампы накаливания. Поэтому установка светодиодных огней существенно снизит нагрузку на аккумулятор. Если вы забудете выключить на ночь ходовые огни, к утру аккумулятор почти не разрядится.

Конструкцией автомобиля Лада Гранта предусмотрено реле, контролирующее исправность ДХО. Кроме того, это реле одновременно следит за функционированием инжектора и стоп-сигналов. Учитывая, что светодиодные лампы потребляют меньше энергии, реле контроля может давать ошибочные показания, сигнализируя о том, что ходовые огни неисправны. То есть лампа ДХО на приборной панели будет часто включаться, а бортовая диагностическая система постоянно пищать.

https://youtube.com/watch?v=Am2aiyRuEHQ

Как поменять все лампы на Лада Гранта

Для каждого типа света существует свой отдельный мануал по замене. Поэтому изучить придется сразу несколько инструкций. Стоит отметить сразу, что снимать бампер или демонтировать фары не нужно! Все выполняется на машине.

Замена на Гранте ламп передней блок-фары

Нет ничего сложного в том, чтобы поменять лампочки в передних фарах Гранты. Достаточно придерживаться следующих инструкций.

Ближний/Дальний

1. Снимите защитный чехол с обратной стороны фары.
2. Отсоедините фишку лампы H4.
3. Отожмите фиксатор в стороны.
4. Снимите старую лампу и установите на ее место новую в обратном порядке.

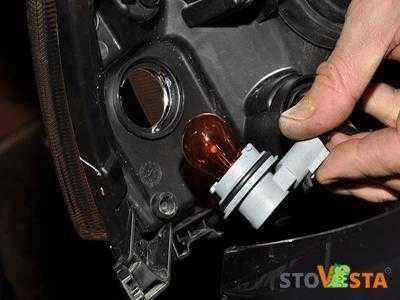

Лампа указателя поворота

Нажмите на патрон и поверните его против часовой стрелки. Затем извлеките патрон вместе с лампой, нажимаем на лампочку и поворачиваем налево до упора. После этого заменяем ее и устанавливаем патрон обратно в блок-фару.

Лампа ДХО и габаритного света

Поверните патрон против часовой стрелки и выньте из корпуса блок-фары. После этого оденьте перчатки и просто потяните за стеклянную часть лампочки, вытащив ее наружу. Установите новый источник света в обратном порядке и произведите сборку.

Как на Гранте поменять лампочки в передних ПТФ

Чтобы поменять переднюю лампочку противотуманки, необходимо открутить крепления подкрылка и отстегнуть бампер из зацепления. Затем просунуть руку, снять разъем с лампочки и повернуть ее патрон до выхода из корпуса. Замена производится вместе с патроном.

Замена ламп в задних фонарях Гранты

Чтобы получить доступ к источникам света, необходимо открыть багажник и отогнуть ковролин, закрывающий тыльную часть фонаря. Чтобы поменять любую лампу, необходимо нажать на патрон и повернуть против часовой стрелки и вытащить ее.

Установка производится в обратном порядке. Данная процедура выполняется одинаково для:

• габаритного света и стоп-сигнала;
• указателя поворота:
• задней противотуманки;
• света заднего хода.

Многие ошибочно полагают, что для замены лампочки необходимо демонтировать фонарь. Но это не так. Все меняется со стороны багажника.

Замена лампы подсветки номера

Для выполнения данной процедуры, необходимо проделать следующие действия:

1. Крестовой отверткой отверните крепление плафона освещения номерного знака.
2. Демонтируйте плафон.
3. Снимите с него стекло.
4. Отогните один из контактов и снимите старую лампу.
5. На ее место установите новую аналогичным способом.
6. Произведите сборку.

Замена лампочек боковых указателей на Гранте

Боковые указатели – это дублирующие светильники, которые включаются вместе с указателями поворота. Они необходимы для того, чтобы другие водители видели сбоку, куда поворачивает машина. Чтобы поменять лампы поворотников, достаточно:

1. Сдвинуть пальцами светильник вдоль крыла вперед.
2. Вытащить его из крыла.
3. Повернуть пластиковый патрон влево, вынуть его и заменить лампу.
4. Произвести сборку.

Как поменять лампочки в салоне Lada Granta

Многие автовладельцы не знают о том, что в приборной панели источники света замене не подлежат, так как они впаяны в плату в виде диодов. При выходе из строя одного диода, его можно только перепаять или заменить щиток целиком.

Чтобы поменять лампу в потолочном светильнике, при помощи плоской отвертки подденьте прозрачную часть светильника и снимите его с корпуса. Затем отстегните разъем и, отогнув контакты, демонтируйте старую лампочку. Установите новую и соберите все в обратной последовательности.

Чтобы поменять источники света в блоке управления отопителем, необходимо проделать следующее:

1. Снимите рукоятки управления отопителем.
2. Демонтируйте центральную накладку консоли (при необходимости снимите магнитолу), поддев отверткой.
3. Отстегните все разъемы с накладки и разверните ее.
4. Снимите патроны со сгоревшими лампами. Замените лампы и установите патроны на место.
5. Произведите сборку накладки.

Процесс замены ламп ДХО

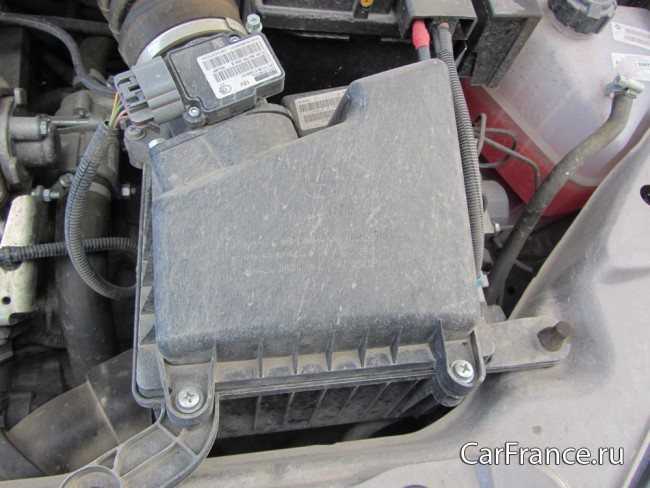

Необходимо снять (отвести в сторону) корпус воздушного фильтра

1. Чтобы получить нужный доступ к левому блоку фар, нужно сдвинуть в сторону корпус, внутри которого размещается воздушный фильтр мотора. С этой целью проводим демонтаж всех креплений корпуса, жгутов проводов и датчика. После этого можно будет сдвинуть корпус фильтра вверх.
2. А вот для получения доступа к правому блоку фар, нужно будет снять крышку силового агрегата. Чтобы это сделать, нужно открутить крышку маслозаливной горловины, а далее аккуратно отщелкнуть крышку. Делается это уверенным движением по направлению вверх. Главное, не забыть завернуть крышку на своё посадочное место обратно, дабы исключить возможность падения в горловину твердых предметов, включая и грязь, которой под капотом может быть достаточно много.

Что же касается разъёма лампы габаритов, то он располагается ближе к нижнему углу фару. Так что, вам потребуется извлечь патрон. Делается это посредством поворота патрона против часовой стрелки. Теперь вам будет доступна лампа, заменить которую очень просто.

Недостатки светодиодных ламп

Ещё один пример диодной лампы дневного света

Если вы решились установить светодиодные лампы, то будьте готовы к некоторым проблемам с их работой.

В основном, речь идёт о том, что датчик на панели приборов будет постоянно сигнализировать о проблемах в работе. Причина этого заключается в пониженном потреблении электричества такими лампами. Это замечает реле контроля, которое постоянно следит за нормальной работой ламп. Так что, увидев пониженную подачу тока, водителю будет показано соответствующее сообщение, что лампа пришла в негодность.

Индикатор будет постоянно гореть на панели приборов, или же сработает звуковая сигнализация бортовой системы. Впрочем, звуковой сигнал будет слышен только в ситуации, если панель приборов будет заменена аналогичной, но европейского варианта.

Ярко, но не по закону! Гибдд будет против!

Требования к установке

Ключевым недостатком дневных ходовых огней является то, что они не зафиксированы в законодательстве в качестве стандартного осветительного прибора. Так что, может возникнуть немало конфликтов между владельцами транспортных средств и представителями власти.

Специальные виды осветительных приборов должны производиться в точном соответствии государственным стандартам. Поэтому, если была проведена самостоятельная замена, то новые лампы, по своим техническим характеристикам, должны соответствовать выдвигаемым нормам.

К примеру, для автомобиля Лада Гранта ходовые огни дневного типа должны находиться в передней части на высоте не меньше двадцати пяти сантиметров от уровня земли.

Причины поломки

Существует несколько основных причин поломки лампочек ближнего света:

• перегорела сама лампа. Если свет не включается, то этот вариант поломки первым приходит в голову. Если у вас установлены галогенные источники освещения, то одна из двух нитей накаливания в них может оторваться, что поспособствует поломке. Чтобы осуществить замену сломанной колбы с цоколем, достаточно будет выключить зажигание, открыть капот, сняв защитный короб с двух сторон фары. После этого — достать контактную группу, вынуть пружины-фиксаторы, а затем и перегоревшее изделие. Чтобы оно не сгорело сразу после монтажа в фару, его следует вытереть спиртом. Не стоит браться за новую колбу без перчаток или салфеток: на руках всегда присутствует в небольших количествах жир или грязь, которые могут ухудшить работу изделия;
• перегорел предохранитель. Он обеспечивает необходимое напряжение в электросхеме. Чтобы его починить, нужно открыть блок с автомобильными предохранителями и отыскать нужный по распиновке. Если в предохранителе перегорела перемычка, вы сможете увидеть это невооруженным глазом. Далее нужно вынуть сломанную деталь, заменив ее новой. Если же вы постоянно сталкиваетесь с поломками предохранителей, вполне возможно, что в вашей «Ладе» есть неполадки с самой проводкой. Чтобы их устранить, рекомендуется обратиться к специалистам, так как неисправная электропроводка может спровоцировать пожар;
• прочие нестандартные причины. Иногда поломку изделий может вызвать, например, поломка очистителей фар.

Характеристика дополнительного стоп-сигнала

О предназначении этого устройства мы говорить не будем, и так понятно, для чего нужно дополнительный светодиодный стоп. Предлагаем для начала ознакомиться с принципом работы и неисправностями.

Принцип работы

Стоп-сигнал устанавливается на задней части транспортного средства, по сути, он выполняет функцию противотуманки. В зависимости от устройства, стопы могут иллюминировать при активации заднего хода, поворотных огней, а также световой сигнализации. В основе такого оптического элемента лежит микроплата, а также датчик, предназначенный для передачи команды о нажатии водителем на педаль тормоза. С помощью резисторных элементов осуществляется управление режимом работы стопов. Также система может быть дополнена транзистором и стабилизатором.

Диодный стоповый сигнал

В конструкции может быть использовать специальный регулятор для замедления оптики — такие датчики состоят из контроллера, а также G-сенсора. В данном случае принцип работы заключается в учащении морганий фонаря со снижением скорости транспортного средства. Когда водитель жмет на тормоз, происходит срабатывание датчика, при этом источники освещения в стопе начинают моргать в импульсном режиме. Затем диоды продолжать гореть без перерывов

Как показывает практика, данный режим позволяет наиболее эффективней привлечь внимание других автолюбителей, соответственно, повысить безопасность управления автомобилем

Раньше датчики таких устройств монтировались в саму тормозную магистраль, однако данная схема была практически неэффективной, поскольку регуляторы часто выходили из строя из-за замыканий. Поэтому со временем датчики стали ставиться под педалью тормоза. В данном случае речь идет исключительно о легковых авто.

Характерные неисправности и их причины

Если не горит дополнительный стоп-сигнал, это может быть следствием таких неисправностей:

1. Плохой контакт устройства с электросетью авто. Также причину стоит поискать в самой электроцепи питания, есть вероятность, что повредился провод, проложенный в гофре между крышкой багажника и кузовом.
2. Перегорели светодиоды. Такая неисправность менее вероятна, поскольку диоды обычно не перегорают сразу все.
3. Еще одна неисправность, которая может произойти — при активированном габаритном освещении стопы горят постоянно, независимо от включения ближнего либо дальнего освещения. В данном случае неисправность, скорей всего, заключается в коротком замыкании контактов стопов с электроцепью габаритных огней. Или же на габаритах нет заземления.
4. Может произойти и такое, что стоп-огни стали беспрерывно гореть при отключенном зажигании, а с включением стопов активируются и габаритные лампочки. В данном случае неисправность может заключаться в замыкании ламп на массу либо плохим контактом отрицательного вывода с кузовом автомобиля (автор видео — Макс и Ко).

Возможные проблемы и неисправности

Ближний свет Лада Гранта недостаточно хорошо освещает правую обочину, поэтому дополнительная оптика станет отличным помощником и обеспечит яркий световой поток.

В процессе установки можно столкнуться со следующими проблемами:

• залом уголков крыльев при демонтаже бампера;
• повреждение колодок электропроводки;
• неправильное подключение или замыкание провода.

Бампер на Гранте выполнен в виде одной большой детали, поэтому при демонтаже могут возникнуть проблемы в виде повреждений передних крыльев, поэтому снимать бампер нужно вместе с помощником одновременно с двух сторон.

Если при пробном включении оптики ничего не горит, скорее всего, повреждены штекеры из-за неправильного подключения. Чтобы исправить проблему, меняют раъем. Если лампы на секунду загораются, а потом свет выключается, это может свидетельствовать о неисправности реле.

Устройство противотуманок

Штатные противотуманки оборудованы пластиковым креплением, которое удерживает оптику в бампере Гранты. Устройство рефлектора позволяет эффективно освещать дорожное полотно благодаря низкому расположению в бампере и широкому горизонтальному лучу.

Всего выделяется несколько видов оптики:

Классические галогеновые лампы устанавливаются во все штатные противотуманки большинства автомобилей. Детали из диодов не способны выдавать луч правильной формы и качественно освещать дорогу в темное время суток. Такие противотуманки часто используются как дневные ходовые огни.

Самостоятельная разборка

Снятие и разборка противотуманок Гранты может потребоваться в случае треснутого стекла или случайного попадания воды.

Снимите бампер.
Отключите фишки.
Открутите крепеж противотуманок.

Чтобы демонтировать фары без съема бампера, потребуется подъемник и отгибание подкрылков. Разборка фары Лада Гранта потребует использование картонной коробки, промышленного фена и плоской отвертки.

• Поместить детали в коробку и закрыть крышку.
• Прорезать отверстие на боковой грани и установить фен на 5-7 минут.
• Вынуть фары и аккуратно подковырнуть стекло отверткой.

Новое стекло устанавливается с помощью черного или прозрачного герметика в зависимости от оттенка фар.

Полировка фар – зачем нужна, и как сделать

Светотехника транспортного средства всегда должна находиться в идеальном состоянии. Только в таком случае эксплуатировать автомобиль будет удобно, приятно и безопасно. Полировка фар необходима вследствие того, что со временем они становятся мутными и затертыми. Возникает такая проблема из-за целого комплекса различных факторов, среди которых специалисты выделяют:

• воздействие окружающей среды на стекло (дождей, снега, града, солнечных лучей);
• возникновение царапин и сколов из-за попадания во время движения мелких частиц из дорожного покрытия.

Много маленьких повреждений в некоторых случаях существенно влияют на состояние оптических приборов. Интенсивность освещения в таких ситуациях может ухудшаться достаточно сильно. Чтобы отполировать фары Гранты, можно обратиться на СТО. При этом существует возможность провести работу своими руками. Преимущества каждого из этих способов очевидны. Если обратиться за помощью на станцию технического обслуживания автомобиля, придется потратить больше денег, но при этом качество работы будет на высоком уровне. Процесс полировки делят на три этапа:

1. Использование абразивных материалов больших фракций. Они позволяют удалить с поверхности царапины и даже некоторые незначительные сколы, сделав их полностью незаметными.
2. Использование абразивных материалов мелких фракций. Это подготовительный этап к самой полировке. Он позволяет выровнять поверхность, придав ей должный внешний вид.
3. Полировка с помощью специальных составов и кругов различной жесткости. Именно после данного этапа поверхность фар становится идеально ровной и сверкающей.

Фонари задние – снятие и установка

Снятие

1. Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание.

2. Поднять капот, отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10 мм).

3. Открыть крышку багажника.

4. Открыть окно 1 обивки багажника в месте крепления фонаря заднего.

Снятие фонаря заднего:

• окно обивки багажника;
• патрон лампы сигнала торможения и габаритного огня;
• патрон лампы указателя поворота;
• колодка жгута проводов заднего к фонарю левому;
• патрон лампы противотуманного огня;
• гайка М5 (дет. 00001-0058964-01).

5. Отсоединить колодку 4 жгута проводов заднего от колодки жгута проводов фонаря правого или левого.

6. Отвернуть три гайки 6 крепления заднего фонаря правого или левого к кузову автомобиля (головка сменная 8, ключ трещоточный, удлинитель).

7. Снять фонарь 1 правый или левый.

Фонари задние автомобиля:

фонарь (дет. 2190-3716010/011) задний правый/левый.

8. Для замены ламп заднего фонаря необходимо повернуть патрон в сборе с соответствующей лампой против часовой стрелки, извлечь патрон, заменить перегоревшую лампу, установить патрон. Проверить работу фонаря.

Установка

Примечание

Перед установкой задних фонарей установить на крыле фиксаторы 2.

Установка фонаря заднего левого:

• фонарь задний левый;
• фиксатор (дет. 21900-3716348).

Установку заднего фонаря выполнить в порядке обратном снятию. При этом:

• обеспечить вхождение паза крепления заднего фонаря 1 в паз фиксатора 2 на кузове;
• обеспечить уплотнение фонаря по сопряжению с кузовом;
• обеспечить зазор между задним фонарем и крышкой багажника равным 4 ± 1,5 мм;
• обеспечить зазор между фонарем и задним крылом 1 ± 1 мм;
• обеспечить зазор между фонарем и задним бампером 2 ± 1 мм;

Примечание

— Неравномерность зазоров в пределах допуска (линейка). — Момент затяжки гаек : 2…3 Н м (0,2…0,3 кгс·м).

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
