Недостатки
При всей внешней привлекательности подобного изделия ему свойственны определенные недостатки, о которых нельзя не упомянуть. К ним необходимо отнести:
- Несвоевременное срабатывание. Бывает, попадание единственной капли в зону действия датчика заставляет его включать дворники, хотя остальное стекло чистое и сухое. Возможна и обратная ситуация, когда вода или грязь от встречной машины заливает стекло со стороны водителя, но не достигает датчика, и стеклоочистители не включаются.
- Включение дворников без включения омывателя стекла. Работа стеклоочистителей при попадании грязи на стекло приводит к тому, что грязь просто размазывается.
- Чувствительность к качеству стекла. Малейшие неровности, трещины и сколы приводят к тому, что он перестает работать.
- Запаздывание срабатывания. Оно может составлять в некоторых случаях до двух секунд, отчего создается впечатление, что не работает датчик дождя. Поэтому порой мало просто приклеить, необходимо привыкнуть к его наличию, преодолевая желание вручную включить дворники.
Проверить, как работает такое управление стеклоочистителем, просто. Необходимо только плеснуть водой в зону расположения датчика. К примеру, на видео показано, как проверить работу дворников.
Автоматическое управление стеклоочистителями автомобиля возможно благодаря использованию описанного устройства. Он позволяет избавить водителя от необходимости вручную управлять работой дворников, и служит для повышения комфорта управления машиной и безопасности авто. Насколько будет это устройство вам необходимо и полезно – это уже дело личного выбора.
Мне нравится3Не нравится
Проверка на работоспособность
Есть датчики в машине, которые могут включить очистители максимально точно, подав необходимое количество жидкости, а также обеспечив нужную интенсивность работы щеток.
А случается и так, что при сильном дожде контроллер вообще не реагирует на происходящее.
Тут возникает необходимость в проверки работоспособности, а также в регулировке устройства. На этот счет можно дать несколько рекомендаций.
- Если приобретается машина на вторичном рынке, проверку работы лучше выполнить заранее. Замена и ремонт контроллера не самое дешевое удовольствие;
- Когда машина новая, убедитесь, что в выбранной вами комплектации предусматривается наличие такого датчика;
- Для проверки работоспособности нужно запустить мотор, оставить его в работающем состоянии, и переключить коробку в нейтральное положение;

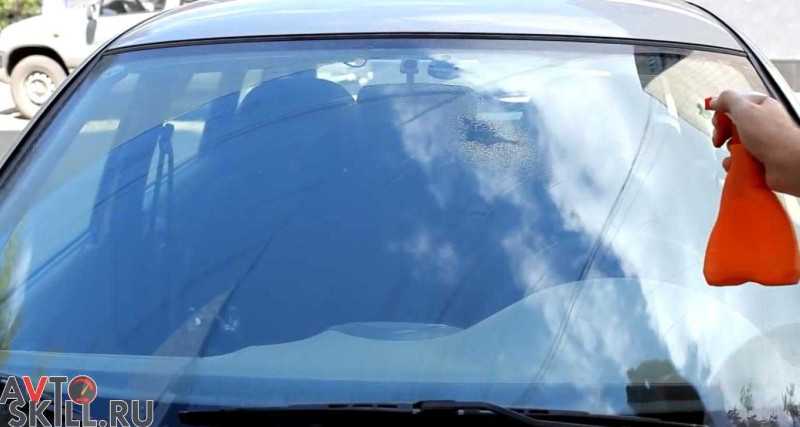

- Далее возьмите обычный пульверизатор с обычной водопроводной водой;
- Воду следует распылить на стекле, где находится искомый тестируемый датчик. Обычно это центр стекла, в районе крепления зеркала заднего вида;
- Выполняйте распыление постепенно, медленно, минимум 20 минут без остановок;
- Если щетки начинают двигаться, то контроллер реагирует на происходящее.
В некоторых случаях работоспособность проверяют путем специальной компьютерной диагностики. Как ни странно, но далеко не всегда это дает точный результат.
Потому обычный пульверизатор с водой станет самым простым, быстрым, но при этом и точным способом проверить, работают ли датчики.
Медленное распыление при тестировании обусловлено тем, что на многих авто такие датчики имеют защиту от ложного реагирования.
Это позволяет не включать щетки стеклоочистителя всякий раз, когда на стекло попадает какая-то влага в небольшом количестве, или не налипнет упавший с дерева листочек.
Устройство датчика определения осадков и основной принцип его работы
Наиболее ранние устройства, которые были призваны определять начавшиеся осадки, работали по простой схеме. Ее суть состояла в следующем: на ветровое стекло крепилась специальная пленка, способная проводить сопротивление, а при помощи специального измерительного прибора происходило измерение соответствующих параметров. В случае, если сопротивление становилось ниже, чем заданный уровень, автоматически включался стеклоочиститель. Данная система имела очень высокий уровень погрешности и могла запускать дворники в работу даже при наличии налипшей мошкары на стекле.
Современные системы работают по иному принципу. Здесь задействованы свето и фотодиоды, которые реагируют на то, под каким углом происходит преломление света. Такой подход позволяет значительно повысить точность работы системы, а также уменьшить количество неправильных сработок. Сам по себе датчик дождя представлен компактным устройством, которое помещается в небольшой пластиковый корпус. Он состоит из материнской платы, а также оптических элементов (фотодиода, двух светодиодов и блока управления). Как только датчик фиксирует начавшиеся осадки, он отсылает сигнал на включение стеклоочистителя, а затем регулирует скорость его работы.

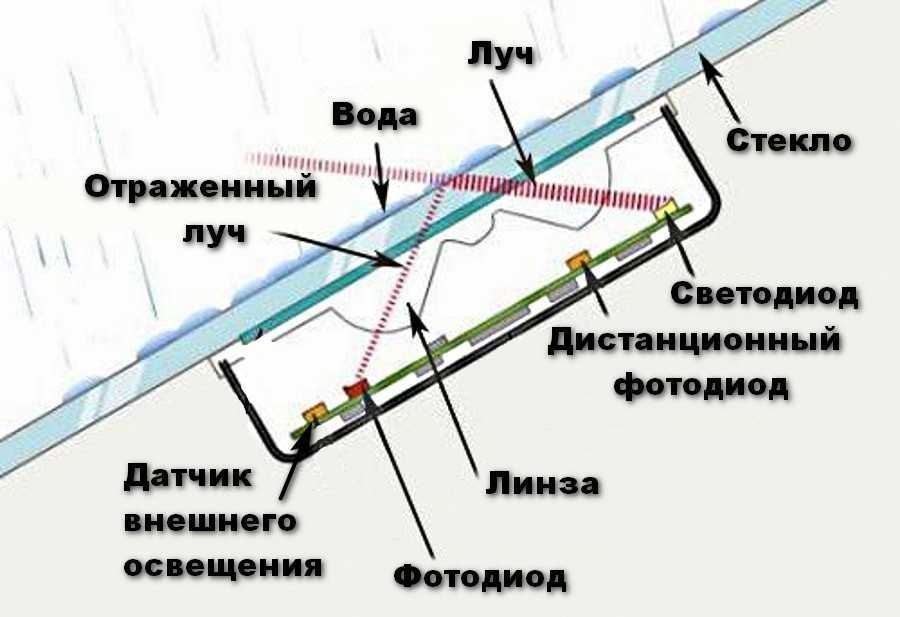

Что касается принципа работы устройства, то он построено на основе фоточувствительности элементов, а также определении угла преломления света. Основной принцип состоит в том, что светодиод производит генерацию луча, а фотодиод его принимает. Порядок работы выглядит таким образом:
- светодиод отправляет импульсные лучи через оптический элемент;
- сигнал после своего отражения попадает на фотоприемник, задачей которого является анализ количества поступившего света;
- чтобы система была защищена от ложной сработки, луч поступает на фотодиод в виде импульсов;
- если фотоэлемент определяет уровень света плохо, то происходит активация щеток стеклоочистителя. Чем хуже восприятие света, тем интенсивнее будут работать дворники.
Наиболее современные и дорогие системы предполагают установку датчика внешнего освещения и дистанционного фотодиода. Они проводят анализ освещения окружающей среды и активирую свет фар автомобиля.
Установка датчика дождя
Закрепление датчика дождя происходит под лобовым стеклом на обратной стороне зеркала заднего вида. Во время установки устройства учитываются следующие нюансы:
Датчик должен располагаться на лобовом стекле таким образом, чтобы он не мешал водителю смотреть на дорогу
При этом важно устанавливать его в зоне, которая очищается дворниками во время их работы. В противном случае устройство может функционировать некорректно.
В зоне расположения датчика не должно быть трещин и других дефектов, так как от этого зависит эффективность его работы.
Перед закреплением прибора нужно убедиться в том, что дворники эффективно очищают лобовое стекло и не оставляют загрязнений.. Установка датчика может быть произведена как в сервисном центре, так и самостоятельно
Тем более это совсем несложно. Никаких специальных инструментов для монтажа не потребуется
Установка датчика может быть произведена как в сервисном центре, так и самостоятельно. Тем более это совсем несложно. Никаких специальных инструментов для монтажа не потребуется.
Ниже мы приведём инструкцию по установке простого датчика дождя ДДА-35.
Для начала надо «прицелиться» — выбрать место с внутренней стороны лобового стекла, куда будет приклеен датчик. Как уже говорилось раньше, он не должен мешать обзору водителя. Для красоты желательно выверить место и установить датчик вверху посередине, рядом с креплением зеркала.
У покупных датчиков дождя чаще всего имеется в комплекте специальная салфетка для протирания и обезжиривания стекла. Благодаря этому датчик крепится лучше.
Если в комплекте такой салфетки нет, можно воспользоваться любой салфеткой для стекол.
Тщательно протираем место на лобовом стекле, куда будем клеить датчик дождя.
С внутренней стороны датчика снимаем защитную плёнку, тем самым открывая крепления, которые будут удерживать датчик на стекле.
После этого прикладываем датчик дождя к выбранному на стекле месту и внимательно прижимаем устройство к стеклу. Стараемся, чтобы всё получилось ровно, так как второго шанса у нас не будет. С каждым отсоединением держатель будет всё хуже и хуже приставать к поверхности.

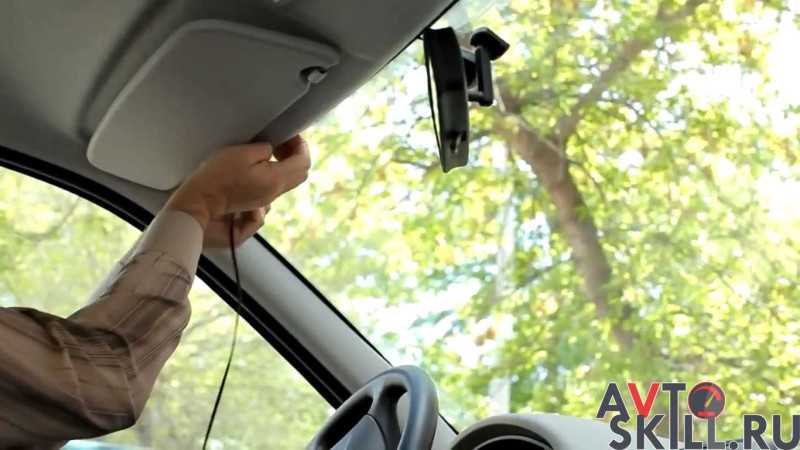

Провод от датчика проталкиваем под обивку потолка.
Если места под обивкой не хватает, то немного ослабляем винты крепления козырька.

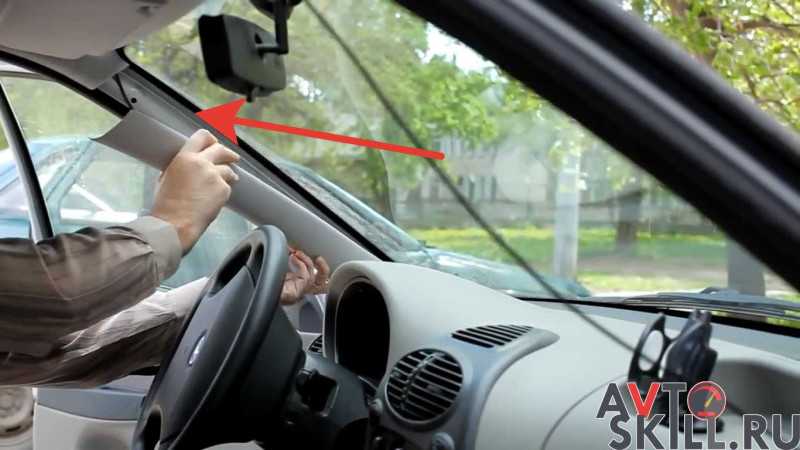

Снимаем со стойки накладку и прокладываем провод под ней. После этого надеваем накладку обратно.
Идём ниже. Аккуратно заталкиваем кабель под уплотнитель стойки.
Открываем блок предохранителей (в разных моделях он находится в разных местах), и устанавливаем датчика дождя на место реле управления стеклоочистителем (обязательно соблюдаем маркировку и положение ключа). Если не знаем точно, куда устанавливать реле, смотрим в документации.
Остатки кабеля при необходимости можно смотать и оставить в монтажном блоке.
На этом процесс установки датчика дождя на автомобиль закончен. Остаётся проверить его работоспособность, брызнув водой на ветровое стекло (при включенном зажигании автомобиля, конечно же).
Проверка работоспособности датчика дождя
Также можете посмотреть видео об установке датчика дождя:
После подключения устройства, управление дворниками может осуществляться и вручную. Это может быть необходимо в случае, когда из под колес движущегося впереди автомобиля на стекло попадает влага, которая не достает до зоны действия датчика. В таком случае водитель включает дворники вручную.
Настроить прибор необходимо сразу же после установки, чтобы не отвлекаться на такие действия во время движения. В ДДА-35 имеется 3 режима работы — стандартный, дождь и снег. Режимы переключаются нажатием единственной кнопки поочерёдно.
Встроенные заводские датчики дождя настраиваются при помощи подрулевого переключателя. Ручка включения стандартно имеет 5 положений (бывает и больше, и меньше). В положении «0» устройство выключено. Цифры от 1 до 4 означают степень чувствительности датчика. При включении устройства в режим 4 оно будет работать в режиме максимальной чувствительности. Для выключения достаточно повернуть ручку в положение 0.
Датчик дождя настраивается при помощи подрулевого переключателя
Совет!
В сухую погоду рекомендуется отключать прибор, так как он может периодически срабатывать. В пример можно привести попадание на лобовое стекло насекомых.
Распространённые мифы
Также в обществе автомобилистов сформировалось несколько мифов, в которые многие продолжают упорно верить. Они несколько портят репутацию датчиков дождя. Потому эту несправедливость лучше исправить.
Датчик не работает в темноте. Очень распространённое заблуждение, которое не имеет ничего общего с действительностью. Информация о наличии загрязнений поступает на электронный блок за счёт работы инфракрасных лучей
Поэтому не важно, какое на улице освещение. Даже в полной темноте, если на лобовое стекло налить воду, автоматика запустит в работу стеклоочистители
Это не сложно проверить в домашних условиях.
Сенсоры не могут функционировать, если стекло затонировано. Ещё один популярный миф, который следует развеять. Хотя некоторая доля правды тут есть. Чтобы на тонированном стекле сенсор дождя работал в обычном режиме, для датчика нужно сделать небольшое отверстие в тонировке. Внешне вы его совершенно не заметите, зато тонировка не будет никак мешать работе датчика.
Зимой датчик следует обязательно отключить. Это утверждение не соответствует действительности. Да, в зимний период работа сенсора несколько меняется в худшую сторону, поскольку он предназначен для борьбы с каплями дождя, а не со снегом. Но если на машине дополнительно присутствует устройство обогрева ветрового стекла, тогда даже в условиях сильного снегопада датчик будет работать не менее эффективно, чем при проливном дожде.
При замене лобового стекла нужно покупать и новый сенсор, подключать его и соединять с дворниками. Не совсем правда. Если стекло нужно поменять, но сам сенсор остался целым, его можно установить на новое стекло. Важно лишь, чтобы на новом стекле присутствовало специальное окошко, предусмотренное для монтажа сенсора. Когда происходит наоборот, то есть ломается датчик при целом ветровом стекле, менять последнее не придётся.
Сенсор постоянно ломается, и его нужно менять регулярно. Это миф, хотя определённая доля правды тут есть. Если сенсор будет постоянно под воздействием загрязнений, нормально функционировать он не сможет. Но тут проблема не в поломке самого датчика, а в том, что водитель забывает ухаживать за лобовым стеклом. Если удалить всю грязь и избавиться от конденсата, который за долгое время эксплуатации может накапливаться на поверхности датчика, тогда он продолжит качественно выполнять возложенные на него функции.
Отсюда можно сделать вывод, что при правильной установке и в условиях грамотного ухода датчик дождя даёт целый ряд объективных преимуществ. Он повышает уровень безопасности при управлении транспортным средством, снимает с водителя обязанности по включению и выключению стеклоочистителей. Тем самым он не отвлекается от дороги.
Рекомендуется выбирать автомобили, на которых стоят современные многофункциональные датчики. Такие устройства отвечают не только за своевременное включение и выключение щёток стеклоочистителя, но также могут автоматически закрывать люк на крыше и окна на дверях машины. Когда внезапно во время поездки обрушивается сильный ливень, водителю приходится отвлекаться, нажимать разные кнопки, чтобы вода перестала проникать в салон. Автоматика работает быстро и эффективно. Нужно лишь немного подождать, пока электродоводчики получат команду от электронного блока управления и закроют все окна. На это уходит куда меньше времени, чем закрытие окон и люка вручную.
Пользоваться датчиком дождя или нет, каждый автомобилист решает сам. Если вас не устраивает слишком высокая чувствительность этого сенсора, в большинстве случаев её можно настроить
Это позволит полноценно наслаждаться автоматической работой стеклоочистителей, концентрировать всё внимание на дороге и не отвлекаться на регулировку работы щёток
Регулировка
Даже если датчик работает, это еще не означает, что его функционирование в полной мере устраивает автомобилиста.
Здесь возможно несколько ситуаций, которые случаются на разных автомобилях, будь то:
- на Ладе Приоре;
- на Весте;
- автомобиле Форд Фокус;
- Шкода Октавия А5;
- Ниссан Кашкай;
- Тойота Рав 4;
- Ниссан Альмера;
- Фольксваген Тигуан и пр.
Несмотря на подтвержденную работоспособность, функционирование контроллера может не устраивать по таким причинам:
- Датчик реагирует очень медленно. Все стекло уже в воде, а щетки только начинают работать;
- Запуск стеклоочистителя происходит с малой интенсивностью. Дождь сильный, а щетки ходят с небольшим интервалом. Из-за этого водитель плохо видит дорогу;
- Дворники работают чрезмерно быстро. Осадки незначительные, а щетки при этом ходят, словно сумасшедшие.
Если на лобовом стекле используется качественный антидождь , то это можно как-то частично компенсировать.
Но все же слишком медленная или чрезмерно интенсивная работа щеток может стать проблемой.
Касательно регулировки новости не лучшие. С тем, как настроить работу датчика своими руками, обычно возникают сложности. Для этого требуется специальное оборудование. Без специалистов и техники не разобраться.
Да, водитель может выставить интенсивность вращения щеток с помощью соответствующего регулятора на подрулевом рычаге, отвечающем за стеклоочистители. Но не более того.
Если датчик реагирует медленно или слишком быстро, потребуется отправиться на диагностику. Там уже профессионалы все сделают, войдя в настройки и отрегулировав параметры.
Рекомендации по самостоятельной установке
Отсутствие датчика дождя на автомобиле не является катастрофой. Но наличие такого устройства в машине действительно повышает уровень комфорта и позволяет не отвлекаться на разные мелочи при вождении. В связи с этим многие автовладельцы, у которых на машине с завода отсутствует датчик, решают поставить сенсор самостоятельно
Прежде чем покупать устройство, важно учесть, что в комплектацию входит реле и блок управления. Непосредственно от блока управления напрямую зависит то, сумеет ли стеклоочиститель включаться автоматически в необходимый момент
Этот компонент отвечает за считывание информации с лобового стекла. Когда блок получает данные, он передаёт команду исполнительным устройствам, которые активируют работу дворников.
На первое попавшееся ветровое стекло установить датчик дождя вряд ли получится
Тут важно учитывать его состояние и факт отсутствия механических повреждений. Если на лобовом стекле присутствуют деформации в виде трещин, пусть даже и небольших, сенсор может не срабатывать правильно
Объясняется это тем, что трещины датчик может воспринимать как образовавшееся на стекле загрязнение, от которого следует обязательно избавиться. В итоге в любую погоду автоматика начнёт постоянно включать щётки стеклоочистителей.
Не забывайте о значимости самих щёток. Водителю нужно следить за тем, чтобы стеклоочистители всегда находились в хорошем рабочем состоянии, а их степень износа не превышала допустимые нормы. Когда щётки новые, им достаточно совершить несколько движений, чтобы полностью избавиться от грязи или воды на лобовом стекле. Изношенные щётки будут двигаться туда и обратно намного дольше, пока датчик не сочтёт, что стекло достаточно чистое. Это спровоцирует ещё более быстрый износ, поскольку щёткам придётся работать длительное время всякий раз, когда электронный блок будет давать команду включения стеклоочистителей.
Блок реле, который входит в комплектацию сенсора дождя, позиционируется как исполнительное устройство. Как раз реле осуществляет управление щётками и омывателем вашего автомобиля. Но на этом функции реле не заканчиваются. Оно также не позволит датчику сгореть, если вдруг в автомобильной электросети будет наблюдаться перепад электроэнергии. Реле устанавливается в любом удобном месте, которое водитель сочтёт приемлемым для размещения этого элемента. Хотя чаще всего реле монтируют так, чтобы подключение блока к аккумуляторной батарее было максимально удобным. Тут уже думайте сами, если решите поставить на лобовое стекло специальный датчик дождя.
Датчик света
в — датчик фронтального света; г — датчик внешнего освещения.1 — световод с линзой; 2 — световод со светофильтром.
В первых комбинированных датчиках света и дождя элемент, измеряющий освещенность, был только один. При наступлении темноты или въезде в туннель он включал фары, габаритные огни и подсветку приборов. Затем в тот же узел стали помещать до трех светочувствительных элементов, каждый со своей сферой ответственности.
Интенсивность освещения перед автомобилем измеряет узкоугольный датчик фронтального освещения. Используя сигнал с датчика, электроника распознаёт день и ночь и, соответственно, выключает или включает фары.
Зоны реагирования датчиков света:
Материалы по теме
С помощью широкоугольного световода датчик внешнего освещения (он же датчик солнечных лучей) регистрирует уровень освещенности над автомобилем.
Дополнительно установленный светофильтр позволяет различать солнечный и искусственный свет
. Это нужно для того, чтобы, например, автоматика включила
фары
при въезде днем в освещенный туннель; а если машина находится под палящим солнцем, климат-контроль должен интенсивнее охлаждать салон.
Если автомобиль оборудован проекционным дисплеем, устанавливается узконаправленный HUD-датчик. Он измеряет освещенность той зоны, куда проецируется информация. А электронная система корректирует яркость подсветки элементов, выводимых на дисплей.
Взаимодействие датчиков света и дождя с другими системами автомобиля
|
Как правильно установить прибор?
Датчик дождя на автомобиль нужно устанавливать в несколько этапов
Ничего сложного в процессе нет, однако важно уделить внимание деталям. Это позволит избежать проблем в работе устройства
Правильная схема установки прибора выглядит таким образом:
- Подключение держателя.
- Нанесение специального геля.
- Закрепление самого датчика.
- Подключение прибора к машине.
- Проверка установки.
Первый этап – самый легкий. Нужно просто установить деталь, которая будет фиксировать устройство на стекле. Делается это с применением клея.
На второй стадии специальный гель наносится на две поверхности по бокам прибора. Таким образом, вы обеспечите сверхточную светопередачу сенсорам от внешней части стекла. Когда гель будет нанесен, непосредственно датчик крепится к держателю при помощи самореза или специальных креплений.
На следующем этапе прибор можно подсоединять к электронике машины. Чаще всего датчики дождя имеют 4 контакта. Красный – это питание, он подсоединяется к системе управления «дворниками». Синий – заземление, его необходимо подсоединить к корпусу вашего «железного коня». Другие контакты могут быть разного цвета, от них зависит работа «дворников».
На последнем этапе проверяем правильность повторения вышеуказанного алгоритма.
Почему не работает датчик дождя?
Сам датчик дождя представляет собой простое и надежное устройство. Отказы и неисправности обычно связаны с ветровым стеклом или электроникой управления. Замена датчика может потребоваться только в случае его физического повреждения или выхода из строя контроллера из-за падения напряжения в бортовой электросети.
Чтобы предотвратить выход из строя датчика дождя, содержите автомобиль в чистоте, используйте хорошую омывающую жидкость и избегайте чрезмерного износа щеток стеклоочистителя, чтобы они не размазывали ветровое стекло.
По этой же причине не ездите с пустым бачком омывателя и держите экран сухим. Основной причиной неисправности датчика зимой является лед на ветровом стекле. Это можно предотвратить, используя специальное антиобледенительное средство или скорректировав работу нагревателя.
Если датчик дождя самопроизвольно срабатывает на автомойке, убедитесь, что зажигание выключено и ключ извлечен из замка. Если проблема сохраняется, ищите проблемы в проводке и/или электронной системе.
Как работает датчик дождя

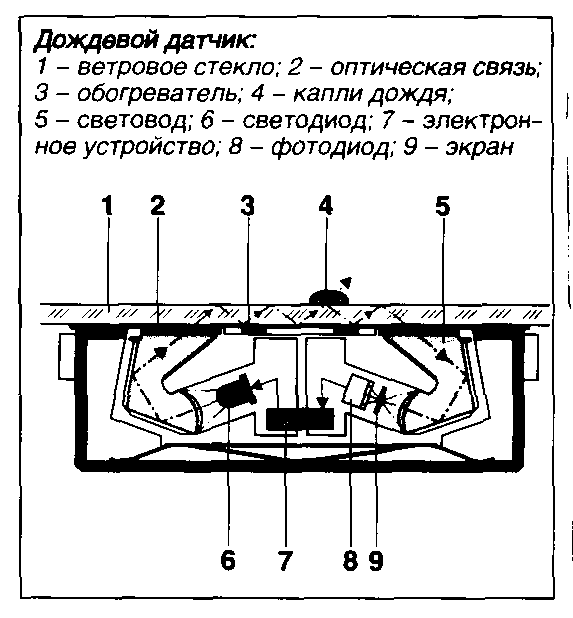

Конструктивно датчик дождя состоит из излучателя света в инфракрасном диапазоне и сенсора, регистрирующего его отражение. Корпус прибора крепится на лобовом стекле. Чтобы узнать, есть ли в вашей машине датчик дождя, достаточно посмотреть, есть ли за креплением салонного зеркала небольшой блок с «окошком», а на рычаге управления стеклоочистителями – режим AUTO.
Принцип работы датчика дождя на автомобиле такой:
- Излучатель в импульсном режиме генерирует световые волны, проходящие сквозь лобовое стекло.
- Часть ИК-излучения отражается от точки преломления (стекла и воздуха) и попадает на сенсор, улавливающий эти лучи (фотодиод).
- Контроллер датчика настроен таким образом, что не реагирует на сигнал, отраженный от чистого стекла.
- Когда на стекло попадает инородное вещество (капли воды, грязь и т. д.) – коэффициент преломления границы сред и количество отражаемых ИК-лучей меняются.
- Фиксируя изменение сигнала датчика, контроллер активирует стеклоочистители, закрывает окна и люк, и т. д. В зависимости от величины отклонения сигнала от нормы, может регулироваться скорость движения щеток: чем сильнее намокание или загрязнение – тем быстрее работают дворники.
- Когда сигнал с ИК-сенсора возвращается к нормальной величине, контроллер отключает стеклоочистители.
В новых моделях датчик дождя зачастую объединяется с датчиком освещения. Достигается это путем добавления в блок сенсоров, регистрирующих видимое и ультрафиолетовое излучение.
Можно ли установить датчик дождя самостоятельно
Установка своими руками датчика дождя на Калину: видео
Бюджетные модели обычно оснащаются датчиком дождя лишь в люксовых комплектациях. Установить его можно за дополнительную плату в качестве опции, на СТО или самостоятельно. При установке штатного датчика может потребоваться не только подключение к электросети, но ещё и программная активация с помощью диагностического сканера.
Датчик дождя можно установить и на старые или бюджетные автомобили (ВАЗ, Киа, Хендэ), в которых эта функция вообще не предусмотрена. Для таких случаев подходят простые и недорогие датчики ДДА (Датчик Дождя Автомобильный, производство Тольятти), которые подключается вместо штатного реле стеклоочистителей или присоединяется к колодке рычага управления ими. Датчик активируется при включении прерывистого режима, регулируя скорость щеток в зависимости от интенсивности осадков.
Способ и схема подключения, а также тип совместимого датчика (ДДА-15, ДДА-25 и т. д.) напрямую зависит от конкретной модели автомобиля. К примеру, для Hyundai Creta, а также других моделей Hyundai и Kia, в которых управление работой стеклоочистителей организовано через отдельный провод, подойдёт датчик ДДА-70. Распиновка датчика дождя RS-22 для ВАЗ показана на иллюстрации ниже.

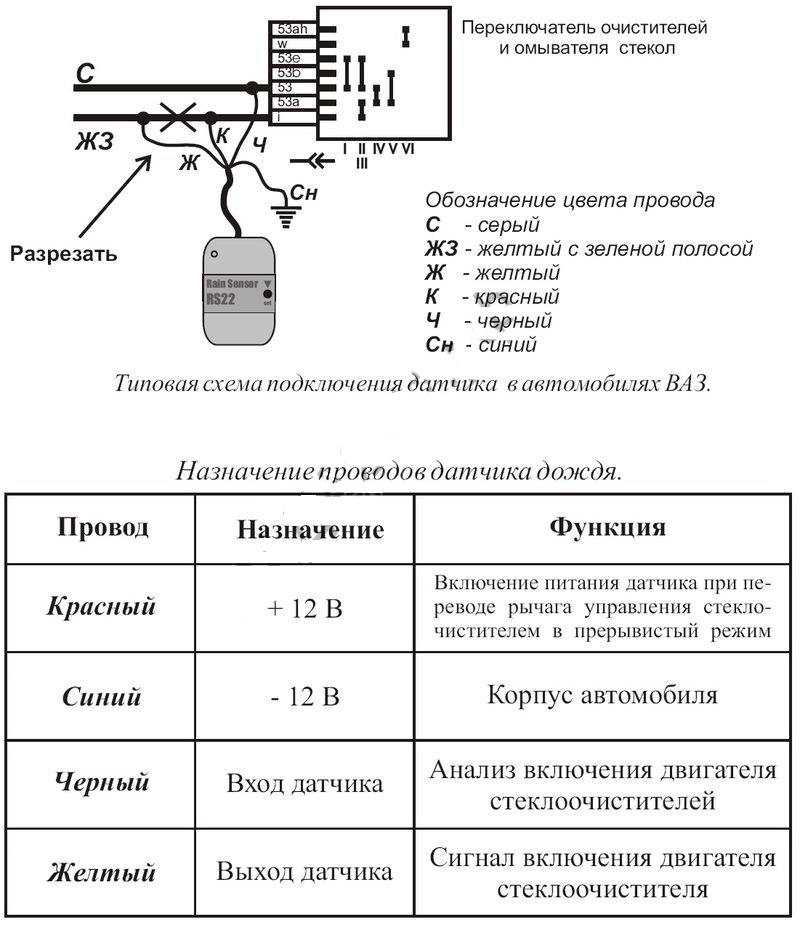

Общий принцип установки подобного датчика к проводке автомобиля следующий:
- провод массы (в данном случае синий) соединяется с кузовом;
- провода подачи питания (красный) и выхода (желтый) подключаются в разрыв работы провода переключателя, управляющего реле стеклоочистителя;
- провод контроля (черный) соединяется с проводом, ответственным за работу прерывистого режима стеклоочистителя (обычно на нем 0 В при парковке щеток и +12 В при движении).
Если вы не можете самостоятельно разобраться в распиновке проводки, лучше довериться квалифицированному электрику, специализирующемуся на авто вашей марки.
Как правило, датчик дождя нельзя установить на атермальное (изотермическое) стекло без штатного «окошка» под него, потому что такое стекло поглощает ИК-излучение.
Некоторые заблуждения о полезности работы прибора
Учитывая, что в нашу жизнь датчики дождя стали поступать сравнительно недавно, до сих пор многие автолюбители относятся к нему с изрядной долей скептицизма. Они считают, что приборчик этот — не более, чем модное веяние, которое не приносит особой практической пользы. Рассмотрим основные мифы и заблуждения:
- датчик дождя не поможет от осадков в темное время суток. Тут надо сказать, что светодиод функционирует за счет инфракрасного излучения, которые никак не связаны с уровнем освещенности;
- в случае разбитого лобового стекла прибор можно попросту утилизировать, то есть, выбросить. На самом деле, это не так. На время замены лобового стекла датчик отключают, а затем подключают снова, после установки нового стекла;
- прибор бесполезен, если за окном идет снег. Тут есть доля правды, но для того, чтобы справиться с этой проблемой, необходим поток теплого воздуха или токообогрев ветрового стекла. Это будет растапливать намерзшие стекла, а дальше датчик выполнит свою работу, как ему и положено;
- на стекло с таким прибором нельзя клеить тонировочную пленку. Этот момент очень простой обойти, достаточно вырезать посадочное отверстие согласно размерам самого устройства;
- такое приспособление очень капризно и часто не работает по непонятным причинам. Если изделие изначально было приобретено оригинальным, а не сомнительного качества, то чаще всего оно перестает работать из-за плохих контактов, которые разрушает влага. Достаточно их почистить, чтобы вернуть прибору работоспособность.
Как видим, алгоритм работы дождевого датчика до безобразия прост и понятен абсолютно любому человеку, даже далекому от технических либо инженерных азов. В сегодняшнем обзоре я постарался не только раскрыть конструктивные особенности и принцип действия, но и ознакомить читателя с основными заблуждениями и недоверчивостью к датчику со стороны ряда водителей. В любом случае, этот девайс оправдывает свою стоимость, как только начинаешь привыкать к его существованию. Ну а на сегодня будем прощаться. До следующих встреч, друзья!
Принцип работы

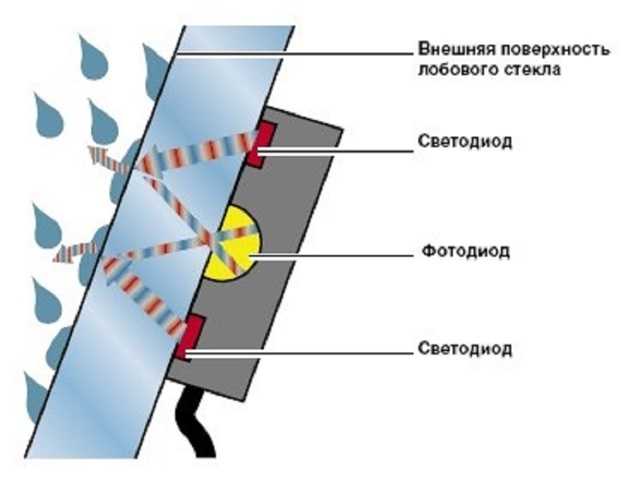

Датчик дождя включает в себя инфракрасный светодиод и фотодиод. Светодиод выпускает инфракрасные лучи, они отражаются ветровым стеклом и фиксируются фотодиодом. В обычном случае, когда стекло сухое, весь свет отражается обратно. Если на стекле присутствуют водные капли, происходит преломление луча. Чем больше влаги на стекле – тем больше степень преломления. Далее информация об этом попадает на специальный контроллер, который и рассчитывает скорость работы дворников. Поскольку светодиод выпускает только инфракрасные лучи, датчик одинаково хорошо работает днем и ночью, при этом он не восприимчив ко всем другим источникам света (солнцу, фарам автомобиля и т.д.).
Большинство датчиков дождя очень чувствительны, они срабатывают даже при наличии минимальных капель, поэтому некоторые модели снабжены ручной настройкой чувствительности: датчик может включать дворники при первых каплях или только после того, как дождь пойдет в полную силу. Датчик может обнаружить на стекле не только капли воды, но и грязь. Поэтому в некоторых случаях он также может управлять стеклоочистителями. Общая последовательность работы выгляди так:
| Этап | Выполняемая операция |
| Начало работы | Датчик включается с включением зажигания автомобиля |
| Определение наличия влаги на стекле | Светодиоды выпускают инфракрасные лучи, которые отбиваются от стекла и принимаются фотодиодом. При наличии влаг лучи преломляются, что и определяется фотодиодом. |
| Включение дворников | Информация об уровне влаги на стекле передается на контроллер, который определяет необходимость включения дворников в зависимости от настроек датчика. Скорость срабатывания – менее секунды. |
Как работает датчик дождя в автомобиле, зачем нужен и где находится
Одна из опций, которая устанавливалась раньше только на дорогих машинах – датчик дождя, стала вполне доступна и для авто бюджетного уровня. Однако порой по нему возникает множество вопросов, так что вполне резонно спросить – а как он работает?
Зачем нужен подобный прибор
Прежде чем разбираться с работой подобного устройства, давайте попытаемся понять, зачем нужен, и по сути дела, что это такое? Самим названием предопределено назначение такого изделия – установить факт дождя. Хотя задачи, которые выполняет автомобильный датчик дождя и света, гораздо шире описанных.
Среди них стоит отметить:
- установление факта начала дождя, а также снега;
- определение степени загрязнения лобового стекла;
- автоматическое включение дворников при осадках и задание режимов их работы в зависимости от интенсивности непогоды;
- включение световых приборов при низком уровне освещенности (касается датчика света).

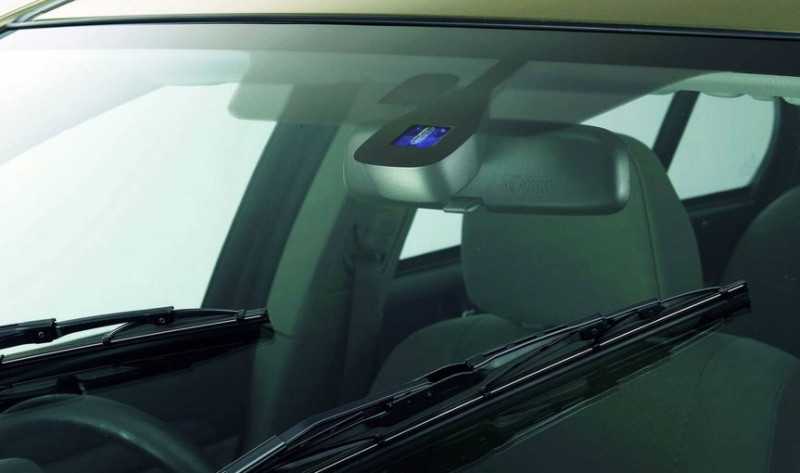

Его установка производится за зеркалом заднего вида, например так, как показано на фото:
Разобравшись с тем, что делает датчик дождя и света, необходимо ответить на вопрос – а зачем все это нужно? Ответ вполне очевиден – для повышения безопасности движения. Подобное устройство, по замыслам разработчиков, должно избавить водителя от лишних операций (включение/выключение дворников), отвлекающих его от управления автомобилем, а также автоматически обеспечить отличную видимость на дороге при любых условиях.
Как устроен датчик дождя?
Принцип работы датчика дождя основан на сравнении оптических свойств лобового стекла при разных атмосферных условиях, точнее – на различиях в отражении инфракрасного луча чистой и увлажненной или загрязненной поверхностью стекла.
Все достаточно просто – в его состав входят излучающий и принимающий инфракрасные светодиоды. Устройство и работу подобного изделия поможет понять фото:
Это изделие находится на лобовом стекле с внутренней его стороны. От излучающего светодиода инфракрасное излучение попадает на наружную поверхность, отражается от нее и улавливается фотодиодом. Уровень отраженного сигнала зависит от состояния наружной поверхности стекла, от чистого стекла сигнал будет один, от грязного – другой, от мокрого – третий. По величине этого сигнала блок управления определяет необходимость включения дворников.
Как видно из приведенного описания, устроен подобный прибор достаточно просто, что предопределяет достаточно широкие возможности по его применению.
Как выглядит такое устройство, показано, например на фото: Как видно из рисунка, в отдельном корпусе находится блок управления, связанный жгутом с реле, управляющим работой стеклоочистителя. Блок управления необходимо приклеить в зоне перекрытия щеток дворника.
Как выполняется подобная работа, позволит понять видео. Приведенные данные подтверждают, что приклеить такое устройство просто, и эту работу вполне можно сделать самому.
Недостатки
При всей внешней привлекательности подобного изделия ему свойственны определенные недостатки, о которых нельзя не упомянуть. К ним необходимо отнести:
- Несвоевременное срабатывание. Бывает, попадание единственной капли в зону действия датчика заставляет его включать дворники, хотя остальное стекло чистое и сухое. Возможна и обратная ситуация, когда вода или грязь от встречной машины заливает стекло со стороны водителя, но не достигает датчика, и стеклоочистители не включаются.
- Включение дворников без включения омывателя стекла. Работа стеклоочистителей при попадании грязи на стекло приводит к тому, что грязь просто размазывается.
- Чувствительность к качеству стекла. Малейшие неровности, трещины и сколы приводят к тому, что он перестает работать.
- Запаздывание срабатывания. Оно может составлять в некоторых случаях до двух секунд, отчего создается впечатление, что не работает датчик дождя. Поэтому порой мало просто приклеить, необходимо привыкнуть к его наличию, преодолевая желание вручную включить дворники.
Проверить, как работает такое управление стеклоочистителем, просто. Необходимо только плеснуть водой в зону расположения датчика. К примеру, на видео показано, как проверить работу дворников.
Автоматическое управление стеклоочистителями автомобиля возможно благодаря использованию описанного устройства. Он позволяет избавить водителя от необходимости вручную управлять работой дворников, и служит для повышения комфорта управления машиной и безопасности авто. Насколько будет это устройство вам необходимо и полезно – это уже дело личного выбора.
