Элементы ходовой части, обеспечивающие качественный контакт с покрытием
Бытует мнение, что качество контакта с поверхностью дороги зависит только от покрышек, упругих и демпфирующих узлов (амортизатора, пружин).
На практике не меньшее значение имеют дополнительные элементы ходовой части, взаимодействующие друг с другом и кинематикой направляющих устройств.
Так, для обеспечения достаточного уровня безопасности и комфорта в промежутке между кузовом и покрытием должны находиться следующие элементы:
Шины — устройства, которые первыми принимают на себя негативные воздействия ям или «наростов» на поверхности дорожного покрытия. Благодаря определенной упругости, покрышки уменьшают колебания и играют роль индикаторов состояния подвески. Если рисунок истирается неравномерно, это говорит о нарушении работы элементов ходовой части (к примеру, об уменьшении сопротивления подвески автомобиля).
Упругие детали (рессоры, пружины) — устройства, в задачу которых входит удерживание кузова транспортного средства на определенном уровне и поддерживание качественной связи машины с покрытием. Продолжительное применение этих изделий приводит к постепенному старению металла, его «усталости» из-за регулярных перегрузок. В итоге характеристики автомобиля, влияющие на уровень комфорта, ухудшаются. Изменению подвергается величина клиренса, параметр симметричности нагрузки, углы расположения колес и другие параметры
Важно понимать, что пружины, а не амортизаторы поддерживают массу машины. Если уменьшается дорожный просвет и транспортное средство «просаживается» без нагрузки, пора устанавливать новые пружины
Направляющие детали. К этим элементам ходовой части относятся торсионы, рессоры и рычажная система, обеспечивающие кинематику взаимодействия кузовной части и колес. Главной функцией узлов заключается поддержание перемещающегося вверх или вниз колеса в одной плоскости вращения. Другими словами, последнее должно находиться приблизительно в одной позиции, под 90 градусов к дороге. При нарушении геометрии направляющих узлов автомобиль становится непредсказуемым на дороге, протектор покрышек быстро изнашивается, уменьшается ресурс амортизаторов и других элементов подвески.
Вспомогательные упругие узлы автомобиля. Сюда можно отнести резинометаллические шарниры, которые часто называются буферами сжатия. В их задачу входит подавление вибраций и ВЧ колебаний, возникающих от взаимодействия металлических элементов ходовой части. Наличие этих узлов способствует повышению ресурса деталей подвески автомобиля, а именно амортизаторов. Вот почему так важно проверять состояние резинометаллических деталей, обеспечивающих соединение подвески. Чем лучше выполняют работу вспомогательные упругие элементы, тем дольше служат амортизаторы.
Стабилизатор поперечной устойчивости (СПУ) — элемент ходовой части автомобиля, необходимый для улучшения управляемости и снижения уровня крена ТС при вхождении в поворот. При резком маневре одна сторона транспортного средства прижимается к поверхности дороги, а вторая — наоборот, «отрывается» от покрытия. Задача СПУ — предотвратить этот отрыв и обеспечить достаточное прижатие «отрывающейся» стороны автомобиля к дороге. Кроме того, в случае наезда машины на препятствие СПУ закручивается и гарантирует быстрый возврат колеса на первоначальную позицию.
Элемент демпфирования (амортизатор) — устройство ходовой части, обеспечивающее гашение кузовных колебаний, возникающих из-за наезда на неровности дорожного покрытия, а также по причине появления инерционных сил. Амортизатор также ограничивает колебания неподконтрольных элементов (балки, мостов, шин, ступицы и прочих) по отношению к кузову. В итоге качество контакта колеса и поверхности дорожного покрытия улучшается.
Мы рассмотрели основные элементы ходовой части автомобиля, которые конструктивно отличаются друг от друга на разных моделях машин, но в итоге несут в себе основное назначение – обеспечить комфортное и безопасное движение транспортного средства.

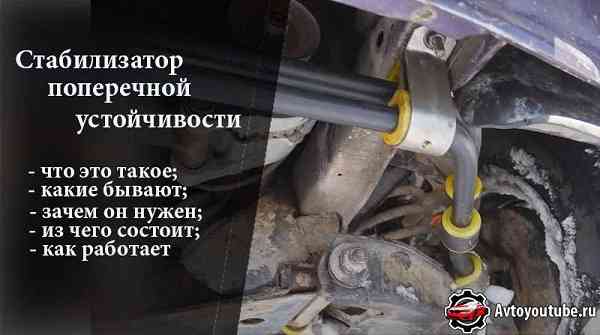

Устройство стабилизатора поперечной устойчивости
СПУ состоит из трех основных конструктивных элементов:
Рассмотрим каждый из них.
Стержень
Стержень представляет собой рейку, изготовленный из пружинистой, но довольно прочной стали. Он располагается в горизонтальной плоскости поперек кузова автомобиля межу передними или задними колесами. Именно стержень является основным элементом устройства. Главное назначение этого элемента конструкции СПУ – равномерное распределение нагрузки между двумя противоположными амортизаторами.
Стержню часто придают достаточно сложную геометрическую форму. Это делают для того, чтобы он не задевал другие детали или узлы автомобиля, которые расположены в его нижней части.
Стержень имеет и другое название – штанга.
Стойки
Стойка (также ее называют линк или тяга) представляет собой рычаг с шарниром на конце, который соединяет между собой стержень и амортизатор или стойку подвески. Именно она передает на стержень нагрузку для ее частичного перемещения на другой амортизатор и тем самым влияет на уровень стабилизации.
Стойка нужна потому, что стержень способен работать исключительно в горизонтальной плоскости. Амортизаторы, напротив, функционируют в вертикальной. Таким образом, чтобы передать нагрузку с них на стержень, требуется дополнительный элемент конструкции, который перенаправлял бы ее в другую плоскость. Задняя стойка выступает как раз в качестве такого элемента.
Выглядит стойка как небольшой металлический шток, на конце которого располагаются шарниры для крепления к другим узлам конструкции (крепления обычно резьбовые).
Кузовные крепления
Кузовные крепления (или опоры) представляют собой узлы, которые крепят на кузове автомобиля (чаще всего – в двух местах). Обычно в их роли выступают стальные хомуты с резиновыми втулками. Задача первых – надежно зафиксировать штангу. Функция втулок – обеспечить свободное вращение стержня внутри хомутов, чтобы при этом они не истирались из-за высоких нагрузок. Кроме того, втулки минимизируют вибрацию, передаваемую на кузов.
Также СПУ может включать в себя дополнительные конструктивные элементы. Например, на некоторых моделях автомобилей он имеет гидравлическое усиление, которое способствует лучшему перераспределению нагрузки на подвеску и, как следствие, лучшей стабилизации устойчивости транспортного средства во время его передвижения.
Возможные неисправности способы наладки
1) Гидравлическая жидкость протекает через манжеты-уплотнители штока стабилизатора.
Износ манжеты приводит к тому, что уровень жидкости в системе антикрена падает, о чем свидетельствует сообщение об ошибке системы антикрена на приборной панели. Ехать дальше в таком случае запрещено – следует заглушить двигатель, поскольку отсутствие гидравлической жидкости ведет к быстрой поломке насоса, а для корректной работы автомобиля уплотнительную манжету штока стабилизатора требуется заменить.
2) Шток гидроцилиндра подвергается коррозии.
Коррозия на штоке часто возникает из-за попадания на него воды, соли, абразивных загрязнений и различных реагентов. Это, в свою очередь, ведет к повышению степени износа манжеты, что в конечном итоге приводит к утечке гидравлической жидкости, о которой упомянуто в предыдущем пункте. Такую проблему можно устранить, заменив манжету либо шток.
3) Разрушено поршневое кольцо гидроцилиндра.
При разрушении поршневого кольца гидроцилиндра у Вас может и не быть каких-либо сообщений о неполадках, однако стабилизатор потеряет свою функциональность и будет происходить ощутимый крен автомобиля на поворотах – в таком случае требуется установить новое поршневое кольцо
5) Втулка крепления стабилизатора износилась за короткий срок.
В случае, если втулка крепления стабилизатора слишком быстро износилась, нужно укрепить места соприкосновения втулок и штанги стабилизатора, поскольку они особо подвержены негативному воздействию погодных условий, что приводит к быстрому износу. Это можно исправить, наплавив при последующей шлифовке на необходимые участки некоторое количество металла.
Также о некоторых возможных причинах неисправности стабилизатора можно узнать из видео:
Процесс выявления неисправностей и их устранения
Ford Focus Hatchback Бортжурнал стойки стабилизатора Если застучали стойки, первым делом необходимо проверить их геометрию. Любое отклонение от нормы является признаком повреждения, и дальнейшая эксплуатация автомобиля невозможна до его устранения. Далее переходим к осмотру передних шарниров. Дефекты их составных элементов (сайлентблоков, пыльников и втулок), говорят о необходимости проведения срочных ремонтных мероприятий. Если диагностика выполняется на смотровой яме, необходимо чтобы помощник раскачал автомобиль. Сторонние звуки во время этого, укажут на неисправность деталей.
Проверять состояние стоек стабилизатора лучше всего при разгруженной подвеске. Для этого транспортное средство необходимо поднять с обеих сторон домкратами и зафиксировать на подставках, уперев их в раму. При этом колеса должны находиться на земле. Следует резко подергать стойки. В случае исправности элементов никакого люфта не должно возникать. Более точно оценить их состояние можно при помощи автомобильного стетоскопа, выслушав им шумы во время воздействия на стойки.
В случае поломки стоек стабилизатора, их необходимо обязательно демонтировать с автомобиля. Никаких сложных инструментов для проведения этой процедуры не потребуется, разве что не помешает специальный съемник для шаровых опор. В случае его отсутствия, проявив смекалку, можно сделать аналогичное приспособление на основе гидравлического домкрата. Не все стойки подлежат ремонту. Это определяется особенностями их конструкции.
Необходимо подчеркнуть, что восстановленные стойки стабилизатора имеют свои особенности установки. В процессе ее проведения необходимо лишь наживить гайки, после чего опустить транспортное средство. Окончательную затяжку и регулировку выполнять только в таком положении.
Большинство стабилизаторных стоек неремонтопригодны, поэтому их необходимо менять в обязательном порядке. В принципе, процесс их замены не отличается особой сложностью, и вполне выполним в условиях гаражного бокса. При этом для его проведения потребуется минимальный набор инструментов, который входит в стандартный комплект технической аптечки автомобиля. Самостоятельное выполнение технического обслуживания и ремонтных работ позволит не только сэкономить определенную сумму денег, но и досконально изучить особенности конструкции и функционирования отдельных элементов. Благодаря этому можно не бояться быть застигнутым врасплох в случае возникновения различных неисправностей.
Признаки неисправностей стойки стабилизатора, проверка и замена
Итак, рассмотрев, что такое тяга стабилизатора передней подвески или стойка стабилизатора задней подвески, перейдем к основным поломкам. Как правило, если на авто стоят стойки с шарниром, зачастую на неполадки укажет:
- Явный стук при езде по неровной дороге. Стучать будет та сторона, где стойка изношена. В случае если стойки имеют втулки, диагностика затрудняется, так как стук не громкий и его не всегда слышно.
- При езде машину «кидает», автомобиль не держит колею, требуется постоянное подруливание. В поворотах заметны сильные крены, появляется сильная раскачка кузова, особенно во время разгонов и торможения.
Как правило, к разрушению соединения приводит то, что пыльник стойки стабилизатора приходит в негодность. Результат- скопление пыли и влаги, которые значительно сокращают ресурс детали. Еще бывает так, когда обойма шарового пальца истирается в процессе эксплуатации, шаровый палец сначала стучит и болтается, после чего разбивается.
Обратите внимание, ремонтировать стойки стабилизатора можно, однако экономически нецелесообразно. Проще сразу приобрести новую деталь, можно купить как оригинал, так и качественный аналог
Теперь перейдем к тому, как проверить стойки стабилизатора. Самым простым способом является необходимость раскачать машину в обе стороны по направлению, которое будет поперечным движению. Если раскачка дается легко, это указывает на то, что стабилизатор не работает и вполне может иметь место сильный износ стоек стабилизатора. Также на проблему может указать характерный стук.
Еще одним способом проверки, который позволяет диагностировать неполадки стойки переднего стабилизатора, является метод, когда сначала нужно повернуть управляемые колеса и получить доступ к стойкам. Далее нужно подергать тяги и оценить их состояние на предмет возможных люфтов, которые ощущаются тактильно при раскачке кузова авто.
В том случае, если при вывороте колес доступ к стойкам стабилизатора не открывается или в проверке нуждается стойка стабилизатора задняя, машину нужно загнать на яму или на подъемник. Далее процесс диагностики такой же, как и рассмотренные выше способы (один человек раскачивает кузов поперечно, второй проверяет стойки стаба).
Также важно внимательно осматривать пыльники. Если пыльник стойки стабилизатора разорван, видны потеки смазки и другие дефекты, тогда и стойки стабилизатор, скорее всего, вышли из строя
Даже если стуков пока нет, такие стойки лучше сразу менять.
Кстати, еще одним методом проверки является диагностика со снятием колес, когда машину поднимают на домкрате, снимают колесо, после чего под шаровую ставится упор, чтобы снять нагрузку с самого стабилизатора. Это позволяет проверить крепления тяги стабилизатора. Для проверки следует открутить гайку или верхнее крепление и покачать стойку, чтобы понять, идет ли звук из места крепления.
В случае, когда звук есть, необходима замена. Если же на машине стойки установлены на втулках, тогда достаточно посмотреть, не повреждена ли или не деформирована резина. Если это так, то металл будет стучать об металл и это является причиной стука.
Если обнаружено, что стойка пришла в негодность и нужна замена стойки стабилизатора, следует знать, как поменять стойки стабилизатора своими руками. Конечно, замена стоек стабилизатора на разных авто будет отличаться, так как конструкция подвески может быть разной. Однако, на деле процедура не сложная.
Сразу отметим, что стойки стаба нужно менять в паре на одной оси слева и справа даже в том случае, если только одна из них находится в исправном состоянии. Для замены достаточно купить стойки стабилизатора, подготовить домкрат, ключи, шестигранники, а также монтировку
Кстати, при подборе стоек важно учитывать, что стойки стабилизаторов передние и здание отличаются (стойка переднего стабилизатора длиннее, тогда как заднего короче)
Для замены следует вывесить ту ось, где производятся работы. Для этого под шаровую подкладывается подставка. Если этого не сделать, даже при успешном снятии старой стойки новую деталь без вывешивания поставить не получится. Игнорирование данного правила приводит к тому, что недавно установленные детали быстро выходят из строя повторно.
Еще очень важно при замене стоек не допустить повреждения пыльников. Если пыльник поврежден, его нужно менять
Напоследок отметим, что замена стоек стабилизатора не влияет на сход-развал и углы установки колес.
Почему автовладельцы снимают СПУ
Если идет ремонт и водитель ждет, когда привезут заказанный стабилизатор (старый вышел из строя), вполне можно ездить по городу и даже за его пределами и без него
Разумеется, соблюдая осторожность, на небольшой скорости. Тогда отсутствие СПУ водитель и не заметит
Но иногда стабилизатор снимают специально. Например, этим занимаются некоторые владельцы «Нивы». Но не торопитесь винить их в «колхозе» и «вмешательстве в конструкцию транспортного средства». Если водитель знает, как функционирует стабилизатор и соображает, как будет вести себя автомобиль после его демонтажа, ничего страшного не случится. Но зачем это надо? Все просто: если нет СПУ, ход подвески переднего моста на пересеченной местности увеличивается, т. к. упругие свойства стабилизатора не дают одному из колес плотно контактировать с дорожной поверхностью.
Попутный плюс – при прохождении мелких ухабов уменьшается шум и вибрации, которые СПУ передает на кузов. Отрицательные стороны демонтажа стабилизатора понятны: большие крены при резком маневрировании, снижение остроты управления: вы крутите руль, а колеса реагируют на это с некоторым опозданием. Стоит сказать, что отсутствие стабилизатора на «Ниве» не делает ее опасной. Конечно, поведение авто изменится, но в умеренной степени. К тому же этот внедорожник далеко не идеал в плане управляемости, а опытный водитель всегда компенсирует минусы отсутствия СПУ контролем скорости.
Зачем нужен
Стабилизатор – простой способ снижения амплитуды раскачки кузова при совершении автомобилем маневров. Использование СПУ позволяет не делать пружины слишком жесткими, что лишило бы машину плавности хода, а сидящих в ней людей – комфорта.
Когда авто движется по прямой и ровной дороге, стабилизатор находится в покое, т. е. не работает. В это время его концы покачиваются одновременно с колесами, и сила скручивания отсутствует. Как только машина входит в поворот, СПУ начинает работать, повышая жесткость ходовой части и прижимая колесо с нагруженной стороны к дорожной поверхности. Вторая часть подвески одновременно выравнивается (частично).
Но на некоторых автомобилях эта деталь выполняет и другие функции, помимо стабилизации устойчивости. В конструкциии подвески СПУ играет еще и роль растяжки для стоек. Примером может служить «Москвич-2141», ИЖ-2126.
Из зарубежных машин – «Мазда» 80-х годов выпуска. В этих случаях от стабилизатора требуется повышенная надежность. Если он используется только как «предохранитель» от опрокидывания при маневрах, то при его скручивании ничего страшного не произойдет. Когда же СПУ служит еще и растяжкой, то при его поломке колесо отодвинется в арке назад и заклинит от трения.
Признаки неисправности деталей
Мало понимать, что такое стойки стабилизатора, нужно еще вовремя обнаруживать их неисправность, ведь неработоспособные элементы отрицательно влияют на управляемость машины. Изношенность деталей можно определить по таким признакам:
- Корпус авто начинает сильнее крениться в поворотах.
- Становится заметно, что автомобиль описывает большую дугу при объезде препятствия.
- При интенсивном разгоне или резком торможении ощущается небольшой занос кузова.
- При резком вращении руля или проезде «лежачих полицейских» из передней части подвески доносится глухой стук.
Один из наиболее достоверных способов диагностики стоек – проведение «лосиного» теста
. Суть заключается в том, чтобы на скорости 40-50 км/ч обогнуть неожиданно появившееся препятствие – условного «лося». Нужно выбрать свободную от движения площадку и поставить в удобном месте пару пластиковых бутылок. Затем разогнаться до указанной скорости и попытаться резко их объехать.
Конструкция балки. Аналогичным образом работает антипрокат. Он соединяет оба рычага и перемещает его с одной стороны на другую. Это означает, что если левый поперечный рычаг поднимается во время поворота, правый рычаг также поднимается. В какой степени это движение перемещается, регулируется диаметром торсионной нити в стабилизирующей планке. Чем жестче это, тем сильнее перемещается сила.
Рекомендуем: Выкуп автомобилей в AvtoRoom
Реальная роль анти-баров
Это, по сути, вызовет недостаточную поворачиваемость при управлении автомобилем, но это также приведет к очень естественному поведению автомобиля после его поворота. Это связано с увеличением зазора на дорогах, который остается на задних мостах. При движении медленно, стабилизирующая штанга приведет к правильной реакции движения рулевого колеса.
Если во время выполнения маневра передняя часть машины сильно кренится и «рыскает» в стороны, а от ходовой части слышен явственный стук, то стойки подлежат немедленной замене. В отдельных случаях автомобиль описывает настолько широкую дугу в процессе объезда, что может уйти в занос.
Однако это будет отличаться при проектировании автомобиля, предназначенного для поворота на более высоких скоростях. В таких случаях, например, на автомобилях с автоспортом, такое транспортное средство будет оснащено задним противоударным стержнем. Это увеличит движение передних колес «ускоряющегося» автомобиля во время поворота, когда перенос веса перемещает массу на задние колеса.
Как это все работает
Жесткость кузова автомобиля также играет важную роль в массовом движении, проводимом анти-барами. Он переносит баланс массы с передней части автомобиля на спину, а также наоборот. Это одна из причин, по которой дизайнеры автомобилей и специалисты по строительству стремятся создать более жесткие конструкции.
Удостовериться в том, что для замены нужны стойки стабилизатора, можно путем традиционного метода диагностики – раскачиванием деталей вручную. Для этого необходимо выполнить такие действия:
- Зафиксировать машину ручным тормозом.
- Повернуть передние колеса до упора, чтобы до правой или левой стойки можно было дотянуться рукой.
- Взяться за стержень возле шарового пальца и активно покачать его в разные стороны. Для верности стоит поддеть шарнир монтажной лопаткой, так обнаруживается люфт внутри втулки.
Если обнаружен заметный люфт, элемент нужно поменять
. По причине плохих дорог на территории стран постсоветского пространства стойки постоянно испытывают высокие нагрузки и редко служат больше 20 тыс. км. Благо, что детали эти недорогие и меняются довольно быстро. При желании поставить можно новые детали самостоятельно, имея обычный набор слесарных инструментов, домкрат и съемник для выпрессовки шаровых пальцев.
Изношенные стойки стабилизатора не препятствуют дальнейшему движению, а только ухудшают управляемость машиной. Даже выскочивший из втулки палец позволяет двигаться дальше своим ходом
Этим пользуются нерадивые автолюбители, не обращающие внимание на подозрительное поведение авто и стук подвески. Подобная езда опасна и на высокой скорости может привести к потере управления и ДТП с непредсказуемыми последствиями
Для чего нужен стабилизатор поперечной устойчивости?
Для того чтобы все четыре колеса сохраняли постоянный контакт с асфальтом и была создана система стабилизации, успешно выполняющая своё предназначение. С виду это обычная металлическая балка, у которой изогнутые концы, с помощью которых механизм на втулках крепится к колёсам одной оси. Это позволяет балке вращаться.
Создавая шарнирное соединение с кузовом, стабилизатор является составной частью подвески. Центральная балка и стойки исполняют роль торсиона. Как правило, устройство поперечной устойчивости устанавливается в передней части автомобиля, но есть модели авто, где механизм ставится на обе оси. Поэтому, по-своему месторасположению стабилизатор может быть: передний и задний.
Подведём итоги и выделим следующие функции, которые выполняет механизм:
- Равномерно распределяет нагрузку с одной стороны авто на другую;
- Обеспечивает стабильное положение кузова авто во время поворота;
- Позволяет проходить повороты максимально быстро, предотвращая опрокидывания.
Но, не смотря на все достоинства, есть и некоторые недостатки. Как это часто бывает, чтобы что-либо получить, нужно чем-то жертвовать. Механизм способствует уменьшению хода подвески, а это значит, что внедорожники могут в любой момент, проходя сложные участки бездорожья, потерять сцепление с дорогой. Современные джипы оснащены функцией электронного отключения стабилизатор для таких случаев.
Втулки стабилизатора передние и здание: что нужно знать
Прежде всего, втулка стабилизатора является деталью, отлитой из резины или полиуретана. Как правило, для разных авто форма зачастую очень похожа. Еще следует отметить, что для повышения ресурса и надежности втулки стаба имеют канавки и приливы. Эти доработки позволили защитить втулки от механических повреждений.
Изделие получается простым, однако его функции достаточно важны. От состояния втулок зависит не только комфорт, но и качество работы самого стабилизатора. По этой причине нужно учитывать, что любые дефекты втулок являются основанием для их замены.
Другими словами, если в процессе проверки выявлено, что втулка заднего стабилизатора или втулки переднего стабилизатора повреждены, деформированы или разрушены, необходимо их менять. Замена втулок поперечного стабилизатора показана и в том случае, когда видны даже небольшие трещины или отмечено явное изменение свойств резины.
Как правило, замена требуется каждые 30-40 тыс. км. пробега или 5-6 лет. При этом специалисты рекомендуют менять за один подход все втулки, то есть даже если только один элемент вышел из строя
При осмотре важно очистить втулки от грязи, чтобы не пропустить дефектов и увеличить срок службы детали в том случае, если замена в данный момент не требуется
Также замена нужна тогда, когда проявляются такие признаки:
- рулевое колесо люфтит при прохождении поворотов, на руле появилось биение;
- кузов сильно кренится, при наклонах слышны щелчки, постукивания, скрипы;
- подвеска вибрирует, слышны посторонние шумы
- появился увод автомобиля при движении по прямой;
- заметна явная потеря устойчивости, машина не держит дорогу;
Конечно, эти признаки лишь косвенные, так как уводить машину или бить в руль может и по другим причинам (например, банальная ситуация, когда имеет место недостаточное давление воздуха в шине), однако в рамках диагностики следует проверять и втулки стабилизатора. Если же после их замены признаки неисправности не исчезли, тогда нужна углубленная диагностика ходовой части.
Также отметим, что скрип втулок стабилизатора хоть и не является острой и опасной проблемой, однако сильно ухудшает комфорт эксплуатации ТС. По этой причине также практикуется замена втулок в том случае, если втулки стабилизатора скрепят.
Чтобы кузов не гулял…
Для чего автомобилю нужен этот элемент?
В принципе, название этой детали говорит само за себя – её главная роль заключается в стабилизации положения кузова. Дело в том, что на поворотах корпус автомобиля под действием центробежных сил кренится, а это не только не нравится находящимся в его салоне людям, но и подвеске, которая теряет нормальное сцепление с дорогой, из-за того, что нагрузка на колёса становится разная.
Негативных последствий от этого масса, начиная потерей адекватной управляемости машины и заканчивая аварией – ваш четырёхколёсный друг может просто завалиться на бок. С этими неприятными явлениями и борется наш сегодняшний герой статьи.

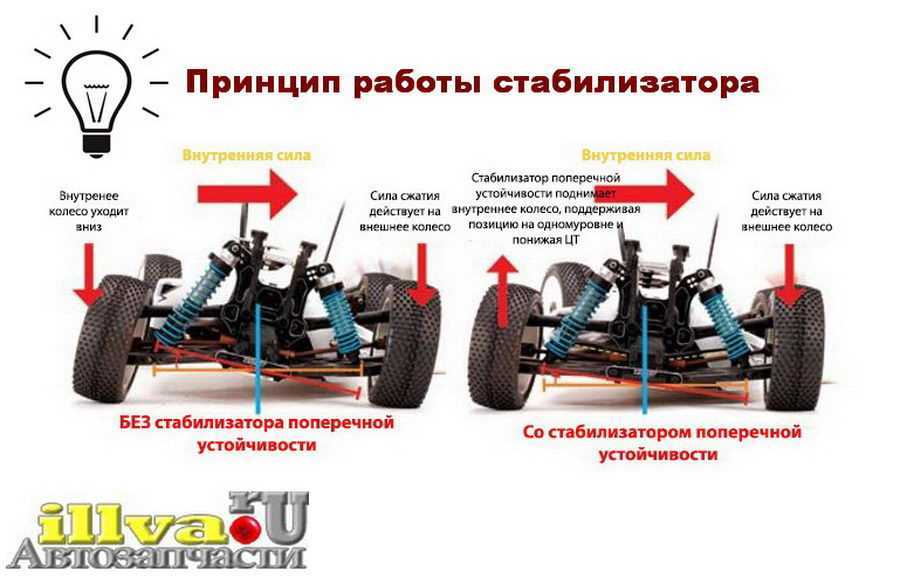

Как это работает
Для начала стоит взглянуть на принцип работы элемента. Это во многом даст понять суть приспособления и его роль в составе подвески автотранспортного средства.
Главной задачей СПУ является перераспределение возникающей нагрузки между упругими составляющими конструкции подвески автомобиля. Все вы знаете, что при входе в поворот автомобиль начинает крениться. Именно в этот момент свои функции начинает выполнять стабилизатор. Стойки начинают постепенно смещаться, двигаться в противоположные стороны. То есть одна опускается, а вторая наоборот, начинает подниматься. Также есть средний элемент конструкции, который называется стержнем. Он в этот момент закручивается.
Что это дает на практике и как меняется поведение машины? Со стороны, где авто начало заваливаться, стабилизатор помогает поднять кузов. С другой стороны происходит обратный эффект, то есть кузов начинает опускаться.
Чем сильнее наклон, тем сильнее оказывается сопротивление со стороны стабилизатора. Тем самым авто выравнивается относительно горизонтальной плоскости дорожного покрытия. Это позволяет уменьшить крен и повысить эффективность сцепления с дорогой.
Что будет если убрать стабилизатор поперечной устойчивости
Автомобилисты с опытом обслуживания своих авто считают, что стойки стабилизатора – это самые капризные детали в подвеске. И чтобы не менять их часто, многие умышленно отключат СПУ. В сети можно найти споры на форумах и сообществах о том, нужно ли отключать торсион.
На самом деле ездить без СПУ можно и ничего страшного не будет. В подвеске есть много элементов, без которых можно эксплуатировать машину. Но специалисты не рекомендуют убирать торсион, так если это сделать, то возможность подвески совершать резкие маневры в аварийной ситуации пропадает. Без торсиона в повороте машина будет крениться больше.
Также существует легенда, что водитель «Пежо 607» решил отключить СПУ и в итоге разбил поддон двигателя. Специалисты подтвердили, что неприятности возникли именно из-за неработающего стабилизатора. Естественно, это касается только обычных автолюбителей и гражданских авто, которые ездят по городским дорогам.
Ездить без СПУ можно, но не быстро. Также не рекомендуется выполнять резких маневров – это может быть небезопасным. Но в большинстве случаев, если в повороте машина уверенно стоит на всех четырех колесах, то ничего не случится.
Шесть раз разбит поддон двигателя — виноват ли стабилизатор?
«Нашел на вашем сайте статью про Peugeot 607, в котором 6 раз разбивали поддон двигателя. В то же время в этом Peugeot на стабилизаторе отсутствовала тяга, то есть он не работал. Непонятно, было ли это сделано умышленно. Просто знаю владельца, который снял тяги стабилизатора и ездит без них. Уже хотел сделать то же самое, потому что, кроме тяг стабилизатора, из-за которых в подвеску приходится лазать два раза на год, всем остальным в своей машине доволен. Теперь возник вопрос: не связано ли число разбитых поддонов с неработающим стабилизатором в подвеске?»
Судя по всему, читатель, приславший вопрос в редакцию ABW.BY, ссылается на статью «Мотор не дал клина только из-за того, что было залито масло 5W-40». В ней действительно речь идет об автомобиле, в котором из-за отсутствия одной тяги, или стойки, как нередко ее называют, стабилизатор работать не может.
Продемонстрируем, какой именно детали не хватает в передней подвеске Peugeot 607 из указанной статьи, с помощью двух фотоснимков. На первом показана подвеска Peugeot 607 такой, какой она должна быть. Ниже — такая же подвеска без стойки стабилизатора.
Надо сказать, что помимо этого автомобиля мы встречали другие машины, в которых отсутствовали стойки стабилизатора, за внешнее сходство часто в народе называемые «косточками».
Если они не были установлены умышленно, это означает, что попытки отключить стабилизатор и этим избавить себя от регулярных хлопот по замене его стоек и втулок, которые на самом деле являются самыми беспокойными деталями в подвесках многих автомобилей, встречаются в практике эксплуатации отнюдь не единичными случаями.
Однако чтобы ответить на вопрос, мог ли неработающий стабилизатор содействовать неоднократным повреждениям поддона двигателя, необходимо знать, с каких пор стабилизатор в рассматриваемой машине отключен. К сожалению, по ряду причин эта информация недоступна, а владелец винил во всем неприспособленность автомобиля для движения по плохим дорогам из-за небольшого клиренса именно под поддоном.
Не остается ничего другого, как поискать ответ о взаимосвязи неработающего стабилизатора с разбитыми поддонами, рассмотрев, для чего предназначен этот узел.
В случае независимой подвески стабилизатор представляет собой стержень той или иной пространственной формы, чаще всего П-образной, который связывает друг с другом колеса одной оси.
Центральная часть стержня шарнирно с помощью втулок соединяется с кузовом, подрамником или иной неподвижной деталью.
Концы стержня крепятся к подвижным деталям подвески левого и правого колес. Помимо стоек с шаровыми шарнирами, как в случае Peugeot 607, в некоторых моделях автомобилей для крепления к поперечным рычагам используются опять-таки втулки.

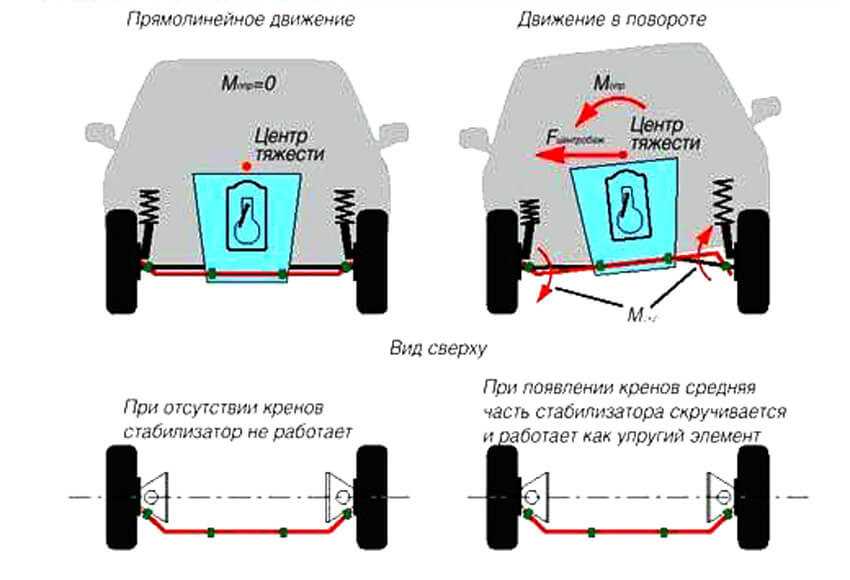

Лучше всего иллюстрирует работу стабилизатора движение в повороте, когда кузов накреняется и своим весом нагружает колеса с одной стороны автомобиля, попутно разгружая противоположные. В результате центральная часть стержня стабилизатора подвергается скручиванию по всей длине, но сопротивляется ему. Этим стабилизатор напоминает работу торсионов, используемых в качестве упругих элементов в торсионных подвесках.
Скручиванием стержня обеспечивается противодействие чрезмерному крену кузова в сторону поворота. Одновременно другое плечо стабилизатора препятствует отрыву от дороги колеса с противоположной стороны. Другими словами, упругий стержень стабилизатора способствует сохранению поперечной устойчивости автомобиля при движении в вираже. Отсюда, кстати, полное название этого элемента подвески — стабилизатор поперечной устойчивости.
Поэтому в первую очередь езда без предусмотренного конструкцией подвески стабилизатора поперечной устойчивости опасна возможностью опрокидывания автомобиля и потерей управляемости при движении с гораздо меньшей скоростью, чем в случае, когда стабилизатор есть и работает как надо.
Но имеется еще один нюанс. В то время как центральная часть стержня стабилизатора работает на скручивание, его загнутые концы подвергаются изгибу. Тем самым стабилизатор делает подвеску более жесткой, чем она была бы без него.
И это может иметь отношение к проблеме разбитых поддонов, ведь в моменты преодоления ухабов и рытвин при неработающем стабилизаторе из-за того, что общая жесткость упругих элементов уменьшилась, должны увеличиться ходы подвески, или, другими словами, вертикальные перемещения того колеса, которое преодолевает препятствие. А дальше все зависит от глубины ямы, в которую влетел автомобиль, скорости, на которой влетел, и других обстоятельств. Если в одном из таких случаев поддон двигателя достанет до дороги, почему ему от удара не повредиться?
