Зависимая и независимая подвеска, в чем разница и какая лучше мы сегодня расскажем. Существует два способа подрессоривания кузова транспортного средства — независимая и зависимая подвеска. На современных авто используется независимая подвеска при которой колеса одной из осей не связаны жестко между собой, изменение же положения по отношению к кузову машины одного не влияют на положение другого.

Зависимая и независимая подвеска, в чем разница и какая лучше

Подвеска, имеющая качающиеся полуоси

Это самый простой и дешевый тип подвески. Ее основной элемент полуоси, с шарнирами на внутренних концах, через которые они соединены с дифференциалом. Особенность подвески состоит в том, что после наезда на препятствие положение колеса остается перпендикулярным по отношению к полуоси. Недостатком независимой подвески является ее кинематическое несовершенство. Среди достоинств следует отметить простое устройство и недорогой ремонт и обслуживание.

Подвеска с продольными рычагами

Есть 2 типа независимых подвесок с продольными рычагами. Для первой применяются пружины, для другой торсионы. Автомобильные колеса закреплены на продольных рычагах, подвижно сочлененных с кузовом или рамой. Достоинством этой подвески является простое устройство, недорогое изготовление, ремонт и обслуживание и возможность сделать пол машины ровным. Минусов подвеска имеет больше, при движении со значительными скоростями изменяется колесная база, при поворотах авто кренится, что делает управляемость далекой от идеальной.

Подвеска с косыми рычагами

Эта подвеска напоминает предыдущую и различается только, расположением качания рычагов под косым углом, благодаря чему изменение колесной базы авто становиться минимальным. Этот тип подвески бывает одношарнирным и двухшарнирным.

Подвеска с продольными и поперечными рычагами

Сложная конструкция, которая встречается довольно редко.Она может считаться одной из разновидностей подвески МакФерсон, в которой для разгрузки брызговика крыла, все пружины расположены горизонтально. Особыми преимуществами по сравнению с «МакФерсоном» эта подвеска не располагает, но она обладает семи кинематическими недостатками, и утратила все достоинства, заключающиеся в компактности, технологической простоте, небольшом количестве шарниров.

Подвеска с двойными продольными рычагами

В этой подвеске с обеих сторон авто имеется 2 продольных рычага, а упругими элементами являются торсионные валы, которые располагаются друг над другом. Данная подвеска очень компактна, она позволяет сдвинуть вперед салон и уменьшить длину авто. Минусом являются изменения происходящие с колесной базой, когда авто наезжает на препятствия, а также изменение развала при кренах.

Подвеска с двойными поперечными рычагами

Элементы этой подвески крепятся на поперечине, жестко соединенной с кузовом. Значит, можно полностью снимать конструкцию и делать ремонт в удобных условиях. Также производители могут выбрать оптимальный вариант размещения рычагов, задав необходимые параметры и обеспечив хорошую управляемость. По кинематическим показателям эта подвеска лишена минусов.

Эта подвеска имеет наиболее сложную конструкцию. Многорычажной подвеской автомобилю обеспечивается наилучшая управляемость, она позволяет добиться подруливания колес расположенных сзади, позволяющий уменьшить радиус разворота машины. Недостатки многорычажной подвески больше имеют эксплуатационный характер.

Какую выбрать

Какую подвеску предпочитаете? Мягкую или жесткую? Ответим очень просто: ту, которая нравится вам, но при этом разработчики оснастили им данную модель автомобиля. Выбирайте свой автомобиль при покупке по шкале Hard-Soft и не пытайтесь улучшить дизайн после покупки. Амортизаторы разных производителей имеют разную репутацию на рынке: одни жестче, другие мягче. Но производитель никогда не скажет вам об этом прямо. На коробке будет указано, подходит ли этот амортизатор к вашему автомобилю или нет.

Еще одним способом допустимого незначительного изменения жесткости подвески автомобиля является установка шин с более высоким или более низким профилем, чем допустимый производителем диапазон.

Типовое разнообразие

Любая из подвесок автомобилей должна обеспечивать необходимую плавность хода, обладать кинематическими характеристиками, отвечающих требованиям устойчивости и управляемости авто.

В авто с зависимой подвеской подразумевается жесткое соединение колес, стоящих напротив, движение одного из которых в поперечной плоскости содействует перемещению второго. Авто с независимой подвеской характеризуются более сложной конструкцией, у которой смещение колес не зависит друг от друга. Этот тип независимых подвески авто подразделяются на рычажные и свечные. Виды, которые встречаются чаще всего:

• с качающимися полуосями;
• на продольных рычагах (пружинная, торсионная);
• с косыми рычагами;
• с продольными и поперечными рычагами;
• с двойными продольными и поперечными рычагами (пружинные, торсионные, рессорные);
• торсионно-рычажные;
• «Макферсон»;
• гидропневматические и пневматические подвески;
• адаптивные.

Зависимый тип

На авто этого типа подвески подразумевается жесткая связь между колесами. Агрегаты зависимого типа относятся к первым изобретениям человечества, которые ушли не очень далеко от конструкции телег, когда два колеса соединялись между собой осью.

Современные аналоги разделяются на рессорные и пружинные. Первый вариант в качестве упругого элемента предусматривает рессору, крепление которой проводится к балке моста, концами к раме или корпусу авто. Второй вариант подвесок подразумевает использование пружины.

Зависимая подвеска

Пусть этот тип и считается устаревшим в силу давности его изобретения, он до сих пор находит широкое применение среди грузовых автомобилей и внедорожников. Недостатки, которые безразличны на плохой дороге, становятся очевидными на трассе:

• управляемость остается желать лучшего из-за приличных подрессоренных масс при условии движения на высокой скорости;
• плохая устойчивость курсового типа;
• уровень комфорт для легковых автомобилей очень мал.

Независимый тип

Это вариант подвесок авто совершенно другой и не имеющий ничего общего с рассмотренным ранее. Подобная конструкция не имеет жесткой связи между колесами. На практике такая подвеска подразумевает автономное крепление каждого колеса к кузову авто, а при колебании одного из них эти изменения не передаются к остальным. Благодаря этому фактору крен кузова уменьшается, как результат устойчивость повышается. Практическая реализация варианта независимых подвесок автомобилей разнообразна, которая объедена в два основных типа: рычажные и свечные. Виды первых: двухрычажные, поперечнорычажные, косорычажные и продольнорычажные. Последние включают подвески МакФерсона.

Среди легковых автомобилей широко распространены подвески МакФерсона и поперечнорычажная. Причины, которые наделяют авто рядом преимуществ, объясняют фактор популярности подвесок, среди них:

• достойный уровень комфорта;
• высокая степень управляемости;
• хорошая обратная связь при рулении;
• крены минимальны;
• высокая скорость движения.

Независимая подвеска

Комбинированный тип

Это комбинация двух автомобильных подвесок, описанных ранее. Их конструкция спереди включает установку независимой подвески, а сзади – установку моста. Компромиссное решение разработчиков позволяет достичь комфортного передвижения по асфальту и свободного преодоления незначительного бездорожья.

Подобная комбинация легковых автомобилей идеально впишется в кроссоверы и паркетники. Возможность свободно передвигаться по городу, выезжать в лес на пикник либо проезда по проселочным дорогам становится воплощаемой задачей. Пусть и получится что-то среднее, зато в большинстве случаев обеспечит приемлемые условия движения.

Комбинации, заслуживающие внимания

Описанные выше виды подвесок не исчерпывают их многообразие. Существуют ещё некоторые типы агрегатов, которые заслуживают внимания:

• Торсионная. Основывается на работе специального элемента – торсиона, представляющего собой металлический вал. Его функция представлена в виде скручивания при возникновении нагрузки.
• Активная. Для легковых автомобилей с этой подвеской термин «активная» предусматривает возможность колебания параметров при эксплуатации агрегата.
• Пневматическая. Отвечает за изменение высоты автомобилей относительно дороги, другими словами, колебания клиренса. Конструкция пневмоподвески предусматривает применение пневмоупоров на каждом колесе. Отдельно взятая пневматическая подвеска легковых автомобилей не является отдельным видом, но служит своеобразным дополнением к стандартной.

Пневматическая подвеска

В данной разновидности современной подвески, в роли упругого элемента выступает воздух или специальный сжатый газ (зачастую азот), который находится в камере, называемой пневмобаллоном.

Пневмобаллон выполнен из синтетического волокна, которое завулканизировано слоем защитной резины, обеспечивающей герметичность камеры. Работа пневмоподвески напоминает работу амортизатора, но тогда в чём же разница? А разница в отсутствии нескольких камер, через которые перемещается воздух, то есть данная подвеска использует упругие свойства газа, работая на сжатие. А наличие дополнительной камеры, соединённой с основной клапанами, исключает использование дополнительных амортизаторов в общей конструкции.

Преимущество пневмоподвески заключается именно в возможности искусственного регулирования давления в пневмобаллонах. Благодаря этому регулируются крены при в ходе в повороты (особенно на больших скоростях), возможность регулировки дорожного просвета и его постоянного поддержания на заданном уровне не зависимо от загруженности автомобиля. Такая подвеска может устанавливаться на задней оси автомобиля, для поддержания заданного дорожного просвета, либо сразу на обоих осях. Но как и любая другая, данная подвеска имеет свои недостатки, а именно очень высокую стоимость, дороговизну обслуживания и как показала практика — недостаточную надёжность, особенно на легковых автомобилях и внедорожниках.

Какие детали бывают в подвеске автомобиля

Про амортизаторы и пружины мы уже рассказывали в отдельных материалах, поэтому в списке их не будет. Поговорим об остальных деталях.

Подрамник — основа конструкции независимой подвески, самая большая и тяжелая деталь. К подрамнику крепятся рычаги, кулаки и различные опоры. Также на нем расположена рулевая рейка и стабилизатор.

Балка — основа конструкции зависимой подвески. К ней крепятся тормозные механизмы, амортизаторы и ступицы колес. Если у автомобиля привод на эту ось, то вместо балки будет мост.

Поворотный кулак — деталь сложной формы, к которой крепится ступица колеса, а также рычаги подвески. На поворотный кулак устанавливаются также тормозные суппорты, а рулевые наконечники тянут за эту деталь и обеспечивают поворот колес автомобиля.

Рычаги. Главная связующая деталь в подвеске. Они отвечают за направление движение колеса и задают его траекторию.

Рычаги делают из железа или алюминия. Алюминиевые легче, но менее надежны — в них легко сорвать резьбу, а еще они ломаются при сильном ударе. Железный рычаг в таком случае, скорее всего, погнется.

Шаровые опоры — металлические шарниры в специальной резиновой обойме. С их помощью соединяют некоторые элементы подвески. Например, рычаги с подрамником или рычаги с поворотным кулаком.

Когда автомобиль проезжает неровности, колесо перемещается относительно кузова вверх или вниз. Благодаря шаровым опорам оно может ограниченно перемещаться в вертикальной плоскости и почти не меняет своего положения в горизонтальной — по крайней мере относительно других деталей подвески.

Шаровые опоры используют не только в рычагах: они также установлены в рулевых наконечниках и в стойках стабилизатора. Фото: 1989studio / Shutterstock

Сайлентблоки — упругие шарниры. Они нужны, чтобы гасить удары и вибрации. Если собрать всю подвеску на шаровых опорах, то управляемость будет прекрасна, но о комфорте придется забыть. Эту проблему решают сайлентблоки.

Конструктивно это два металлических цилиндра и связующий упругий материал между ними — резина или полиуретан. Сайлентблок ставится в местах соединений рычагов с другими элементами подвески там, где нужно ограниченное движение в трех плоскостях.

Сайлентблок может меняться отдельно от рычага или только вместе с ним, тогда ремонт будет значительно дороже. Фото: Tatiana_Khlopkova / Shutterstock

Стабилизаторы поперечной устойчивости работают на скручивание, почти как торсион. Но торсион работает всегда, вместо пружины, а стабилизатор — только когда появляется разность между высотой колес на одной оси. Если на препятствие наезжает только одно колесо, стабилизаторы будут скручиваться, чтобы выровнять кузов. С ними машина меньше кренится, водителя и пассажиров меньше кидает в стороны, управлять ей комфортнее.

В очень редких случаях стабилизатора на одной из осей может вообще не быть, но это больше характерно для зависимых подвесок.

Конструктивно это железный пруток сложной формы толщиной около 20 мм. В современных автомобилях высокого класса стабилизатор может быть активным и управляться электроникой — его жесткость не постоянна. При проезде неровностей стабилизатор мягче, а в поворотах, наоборот, становится более жестким. Это позитивно влияет и на комфорт, и на управляемость.

У стабилизатора обычно 4 точки опоры — две ближе к центру, через резиновые втулки, и две ближе к колесу, через шаровые опоры. Фото: RoClickMag / Shutterstock

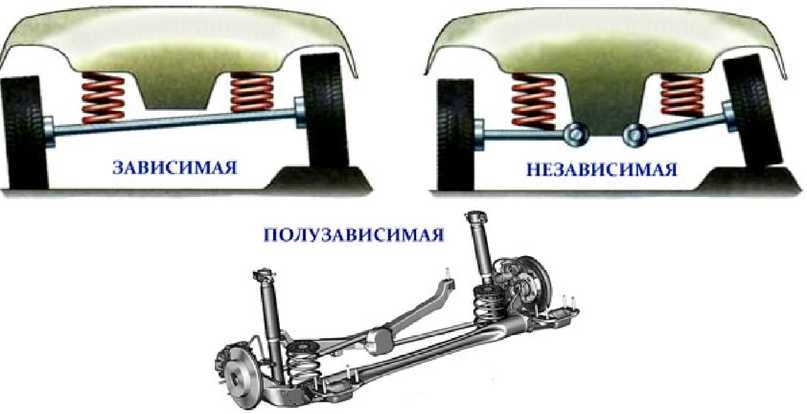

Отличия зависимой и независимой подвески

В независимой подвеске нет связей между колёсами, каждое может перемещаться только в рамках, задаваемых её направляющим аппаратом.

При этом она устроена значительно сложнее, поскольку у этого аппарата нет общих частей для левой и правой сторон, а значит многое приходится дублировать. Но для легковых автомобилей это не так существенно, им не требуется большой запас прочности, а значит детали могут иметь малые размеры и массу.

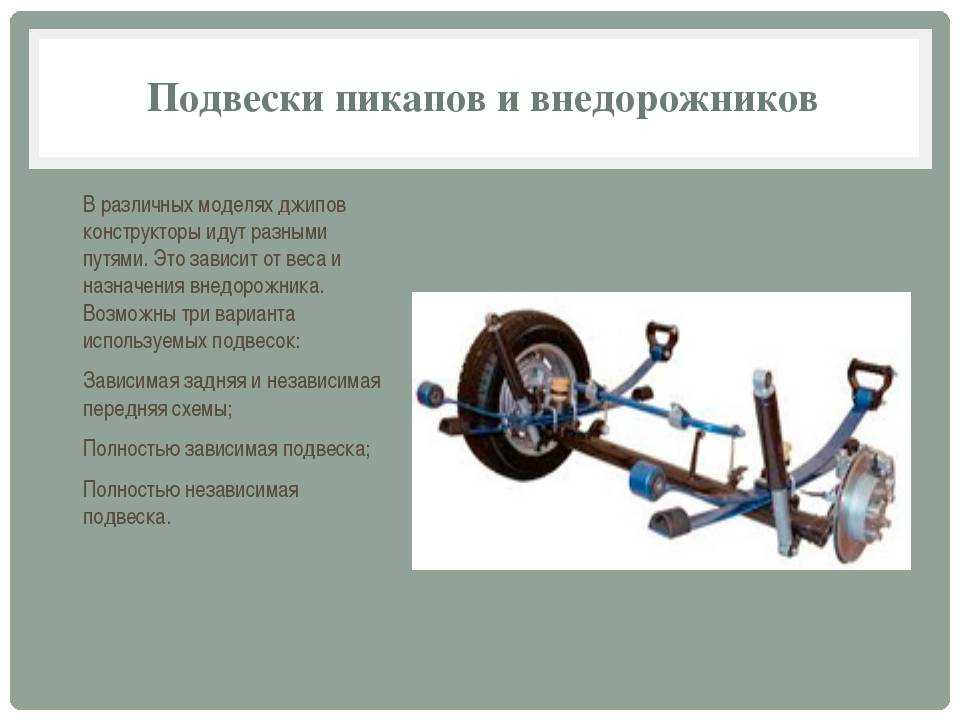

Что же касается джипов, то там споры по поводу желательности той или иной схемы идут постоянно. И касается это в основном вопросов обеспечения клиренса. У зависимой подвески он всегда постоянен под балкой и не зависит от ходов колёс. Меняется только просвет под днищем или рамой.

Независимая же позволяет обеспечивать не меньшую его величину, но при этом клиренс будет меняться при сжатии или разгрузке пружин. Что лучше – вопрос спорный. К тому же считается, что неразрезные мосты более прочны и выносливы, особенно при неизбежных контактах с поверхностью в глубоких колеях.

Недостатки и преимущества независимых подвесок

Положительная сторона пружинной конструкции – возможность регулировки ходовой части легкового автомобиля для поддержания комфортных условий вождения. А это значит, что упругие элементы создают хороший контакт на любом дорожном покрытии.

Список основных достоинств независимой подвески:

• управляемость в движении;
• плавный ход машины;
• уменьшенный крен на поворотах;
• независимое регулирование положения передних и задних колес.

Однако рычаги и балки, другие элементы узла быстро изнашиваются во время эксплуатации.

Отсюда список недостатков независимых подвесок:

• сложная конструкция;
• дорогое изготовление и обслуживание устройства;
• невысокая ремонтопригодность из-за множества деталей.

Поэтому сложные пружинные конструкции обычно используют в дорогих марках легковых авто.

ЧТО ТАКОЕ НЕЗАВИСИМАЯ ПОДВЕСКА?

Независимая подвеска – это такая подвеска, в которой колеса одной оси не связаны друг с другом, и изменение положения одного колеса не оказывает влияния на другое.

КАКОВЫ ПРЕИМУЩЕСТВА И НЕДОСТАТКИ НЕЗАВИСИМОЙ ПОДВЕСКИ?

В противовес зависимой подвеске, одним из основных преимуществ независимой является именно то, что при наезде одного колеса на неровность другое не меняет своего положения. Эта независимость работы подвесок на разных сторонах оси обеспечивает больший комфорт и более равномерное сцепление с поверхностью при прохождении неровностей.

Кроме того, независимая подвеска обеспечивает меньшие неподрессоренные массы, а также позволяет работать над их уменьшением за счет изменения конфигурации и материалов изготовления элементов подвески – к примеру, алюминиевые рычаги на сегодняшний день являются довольно популярным способом снижения неподрессоренных масс у дорогих автомобилей.

Один из недостатков – то, что параметры положения колеса вроде развала, схождения и ширины колеи могут меняться при работе подвески.

Конструктивных вариаций независимых подвесок существует намного больше, чем зависимых – за многие годы были разработаны схемы на продольных, косых и поперечных рычагах, многорычажные, пневматические, гидропневматические и активные подвески, и даже вариации с магнитореологическими амортизаторами, заполненными ферромагнитной жидкостью, изменяющей свои свойства под воздействием магнитного поля.

Однако принципиальные цели разработки всех этих конструкций остались теми же, что и раньше: это обеспечение максимального комфорта при передвижении, стабильности в поведении автомобиля и улучшения его управляемости.

КАКУЮ ПОДВЕСКУ ПРЕДПОЧЕСТЬ ПРИ ПОКУПКЕ АВТОМОБИЛЯ?

При выборе автомобиля стоит учитывать потенциальные сценарии его эксплуатации и собственные пожелания к стоимости его обслуживания. В целом здесь работает простой принцип «чем сложнее, тем дороже».

Зависимая подвеска более проста по конструкции и, соответственно, ее обслуживание будет более простым и дешевым, а ремонт ей, скорее всего, потребуется позже, чем независимой у автомобилей в одной ценовой категории.

Однако, выбирая простоту и надежность, придется смириться с чуть меньшими комфортом и управляемостью. Отдельно стоит упомянуть внедорожники: в случае выбора автомобиля высокой проходимости зависимая мостовая подвеска (как минимум, сзади) является практически безальтернативным выбором.

Независимая подвеска имеет более сложную конструкцию – это означает, что с одной стороны, она обеспечит больший комфорт и более азартную управляемость, но при этом ее ресурс, скорее всего, окажется пониже, а ремонт не ограничится заменой пары сайлентблоков. Но, справедливости ради, стоит отметить, что ремонт и обслуживание многорычажных подвесок популярных автомобилей в настоящее время не является чем-то запредельно сложным или дорогим.

Таким образом, если вы готовы немного переплатить за больший комфорт, а сценарий использования автомобиля – преимущественно городской или по хорошим дорогам, то оптимальным выбором станет независимая подвеска.

Если же при выборе машины вы стремитесь к максимальной экономичности в ремонте и обслуживании, или автомобиль будет эксплуатироваться в жестких условиях, где ресурс подвески приоритетнее комфорта и управляемости, то стоит предпочесть более простую зависимую подвеску.

Зависимая

Самой первой, которая берёт своё начало с гужевых повозок – зависимый вид автомобильной подвески. Эта схема устаревшая, но до сих пор применяется в грузовом и легковом транспорте.

Она прославилась своей надежностью и не прихотливостью в эксплуатации. Есть ряд недостатков, о них поговорим ниже. Главным плюсом этого типа подвески является – надежное соединение двух колес, расположенных на одной оси. Ниже вероятность «потерять» одно из колёс по дороге. Это гарантирует их параллельное расположение относительно друг друга и кузова.

Классический пример – зависимая задняя подвеска ВАЗ 2107. В её конструкции представлен неразрезной мост. Простыми словами – цельная труба, «мёртво» связывающая два колеса.

При таком типе они полностью зависят друг от друга. Изменение горизонтального положения левого колеса, сказывается на расположении в горизонтальной плоскости правого колеса. В связи с этим, возникают определенные сложности.

Недостатки

Увеличение крена кузова при прохождении поворотов, особенно на большой скорости. Дискомфорт на неровной дороге,  стараются сгладить его, но подобная схема не позволяет его полностью убрать.

Так как колеса жёстко «сидят» на мосту строго вертикально, при наезде на яму, они наклоняются вместе с мостом, меняя угол относительно поверхности. Наклоняясь, уменьшается пятно контакта с дорогой. Это сказывается на управляемости и безопасности движения.

Данный вид имеет массивную конструкцию. Это требует дополнительного места под кузовом. Сзади машины он не позволяет увеличить объём багажника. Если используется в  – уменьшается полезный объём подкапотного пространства. Из-за этого производителям приходится поднимать двигатель и его узлы, что поднимает центр тяжести автомобиля. Это ухудшает устойчивость кузова в поворотах и управляемость транспортом в целом.

Достоинства

1. Надежность и выносливость.
2. Дешевизна в производстве, что снижает общую стоимость машины.
3. Простота обслуживания и ремонта. Любой автовладелец может самостоятельно отремонтировать такой вид подвески в гараже.
4. Так как элементов в этом типе ходовой мало, то стоимость обслуживания и их замена значительно ниже, чем у независимой или пневматической, например.

Виды зависимых подвесок

В зависимости от применяемых упругих элементов меняется вся схема подвески. Дополнительное усложнение начинается, когда конструкторы стремятся максимально уменьшить влияние врождённых недостатков зависимой подвески или увеличить её прочность и грузоподъёмность.

На продольных рессорах

Самая распространённая схема для грузовиков и прочих автомобилей середины 20 века. Обычно применяются рессоры полуэллиптического типа, сменившие ранее использовавшиеся полные рессорные эллипсы на каретах и первых автомобилях.

Рессора представляет собой дугообразный набор из листов рессорной стали, собранных в пакет с помощью хомутов. Иногда между листами находятся пластиковые противоскрипные шайбы. Они же уменьшают нежелательное трение между листами, которое снижает комфорт на мелких неровностях. Рессора крепится к балке моста с помощью U-образных стремянок, стянутых гайками.

На автомобилях высокой проходимости с целью максимального поднятия кузова над дорогой рессоры могут быть расположены поверх балки, но типичной стала конструкция, где они находятся под ней. Так автомобиль более устойчив за счёт снижения центра тяжести.

Виды подвесок

Если вы думаете, что количество разновидностей этого узла ограничивается двумя-тремя наименованиями (как это имеет место в отношении двигателя или коробки), то глубокого ошибаетесь.

Только по типу конструкции различают следующие разновидности подвески:

• типа McPherson;
• двухрычажные/многорычажные;
• независимые/зависимые;
• полузависимые;
• адаптивные;
• типа «Де Дион»;
• задние зависимые.

Заметим, что речь идёт не о модификациях, а о зачастую принципиально разных конструкциях, одни из которых обеспечивают мягкость хода, другие более надёжны, третьи обеспечивают улучшенную управляемость автомобиля. В дальнейшем мы попробуем выяснить, какая подвеска для автомобиля лучше в условиях плохих дорог, жесткая или мягкая, а также опишем лучшие способы построения задней подвески.

В самом общем случае можно выделить следующие крупные узлы любой подвески:

направляющие элементы, которые как раз и служат для соединения колёс с кузовом

Именно они первые воспринимают момент движения от колёс (неважно, в каком направлении) и передают его на корпус машины. Если быть конкретным, то к направляющим элементам относятся различные рычаги крепления и подсоединения других деталей подвески;
упругий элемент. Его задача – быть первым барьером на пути колебаний (преимущественно ориентированных вертикально), передаваемых от колёс через направляющие элементы

Большая часть нагрузки воспринимается металлическими упругими элементами – пружинами, торсионами, рессорами (да, они всё ещё в ходу, преимущественно на грузовых авто), продольные и поперечные колебания гасятся в основном резиновыми элементами (отбойниками, буферами). Существуют также упругие элементы гидропневматического (рабочий элемент – жидкость и азот) и пневматического (сжатый воздух) типа;
гасящее устройство – второй, являющийся основным, автомобильный амортизатор. Его задача – по мере возможности полностью погасить колебания, которые переданы от упругого элемента. Принцип работы – гидравлический, но конструкция такого амортизатора может быть разной;
стабилизатор поперечной устойчивости используется для компенсации боковых кренов, возникающих при прохождении поворотов. Принцип действия этого элемента – распределение веса автомобиля на разные колёса в зависимости от конкретной ситуации. Может присутствовать только на передней оси или на обеих;
опора – элемент, устанавливаемый только на задней оси, служащий для восприятия нагрузки от колеса и перераспределения её между рычагами и собственно амортизатором. На передней оси аналогом опоры является «поворотный клак».

Его задача – быть первым барьером на пути колебаний (преимущественно ориентированных вертикально), передаваемых от колёс через направляющие элементы. Большая часть нагрузки воспринимается металлическими упругими элементами – пружинами, торсионами, рессорами (да, они всё ещё в ходу, преимущественно на грузовых авто), продольные и поперечные колебания гасятся в основном резиновыми элементами (отбойниками, буферами). Существуют также упругие элементы гидропневматического (рабочий элемент – жидкость и азот) и пневматического (сжатый воздух) типа;
гасящее устройство – второй, являющийся основным, автомобильный амортизатор. Его задача – по мере возможности полностью погасить колебания, которые переданы от упругого элемента. Принцип работы – гидравлический, но конструкция такого амортизатора может быть разной;
стабилизатор поперечной устойчивости используется для компенсации боковых кренов, возникающих при прохождении поворотов. Принцип действия этого элемента – распределение веса автомобиля на разные колёса в зависимости от конкретной ситуации. Может присутствовать только на передней оси или на обеих;
опора – элемент, устанавливаемый только на задней оси, служащий для восприятия нагрузки от колеса и перераспределения её между рычагами и собственно амортизатором. На передней оси аналогом опоры является «поворотный клак».

Большинство из нас уверено, что спереди оптимальным вариантом является подвеска типа МакФерсон. Мы подвергнем анализу это предположение, а также выясним, какая подвеска лучше для задней оси.

Но для начала стоит рассмотреть принцип действия, преимущества и недостатки основных типов эластичных элементов.

Ходовая часть автомобиля

Типы подвесок

Рассмотрим наиболее распространенные типы подвесок автомобиля.

Подвеска зависимого типа

Самая старый тип подвесок, зависимая подвеска применяется и сегодня, а ее главной отличительной особенностью неизменно остается достаточно жесткая связь колесных осей посредством простой балки или картера моста. Изначально в качестве направляющих и упругих элементов применялись рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой, которая воспринимает боковые силы. Используется на задней оси переднеприводных бюджетных автомобилей, а также многих внедорожников.

Принято считать, что кроме невысокой стоимости, простоты использования преимуществами зависимая подвеска автомобиля не обладает – это совершенно не так. Ее плюсы – небольшой вес, если разговор идет о ведомой оси, достаточно высокий центр поперечного крена и самое главное – постоянство развала и колеи. Независимо от крена и раскачки на ровной дороге угол наклона колес к дорожной поверхности не изменяется, это значит, что в любых режимах машина имеет наилучшее сцепление с поверхностью. Хотелось бы сказать, что больше ни одна подвеска не может похвастаться подобными свойствами.

К сожалению, ситуация ухудшается на плохом дорожном покрытии – провал колеса в яму способствует изменению развала другого, а это уменьшает сцепные свойства. При движении прямо это не сильно ощутимо, но при повороте может привести к неожиданному заносу.

Также существуют значительные проблемы с управляемостью автомобиля. Разнонаправленный ход колес происходит с поворотом балки моста, что провоцирует плохую поворачиваемость и полное отсутствие стабильности на прямой. Также здесь тяга Панара дергает ось влево-вправо, что ухудшает ситуацию.

К счастью, это поправимо. Для того чтобы поперечина перестала разворачиваться, с каждой стороны вместо одного продольного рычага можно использовать два, расположенных по системе механизма Уатта. Устранить проблему осевых смещений поможет монтаж продольного рычага, удерживающего балку по центру вместо тяги Панара. Но на практике становится ясно, что такое изменение бессмысленно – конструкция заметно усложняется и требует больше места в высоту. А ведь главная область применения подвески зависимого типа – бюджетные автомобили.

Типичным представителем данной конструкции может быть задняя подвеска с винтовыми цилиндрическими пружинами в роли упругих элементов. В качестве примера можно рассмотреть конструкцию задних подвесок классических моделей «Жигули». Здесь с помощью двух винтовых пружин балка заднего моста «подвешивается», а также дополнительно прикрепляется к кузову автомобиля благодаря четырем продольным рычагам. Вдобавок к этому для увеличения плавности хода, повышения управляемости и уменьшения крена кузова при поворотах монтируется реактивная поперечная штанга.
