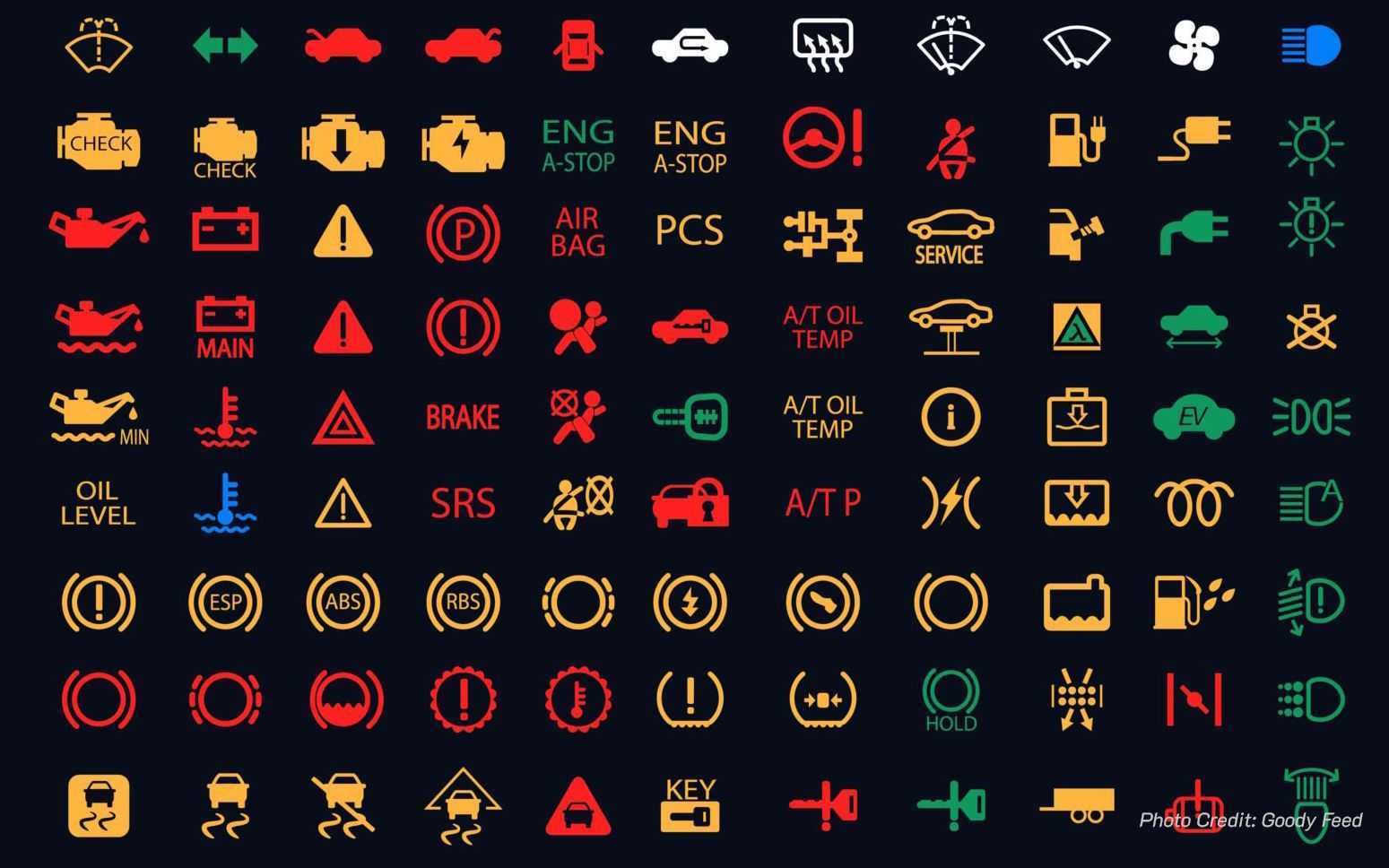

Обозначения индикаторов на приборной панели автомобиля

Значки внешних световых приборов

Зеленая лампочка. Индикатор включенного наружного освещения.

Зеленая лампочка с восклицательным знаком или перечеркнутая лампочка. Одна или несколько ламп наружного освещения перегорели или неисправность в их электрической цепи.

Синий фонарик. Включен дальний свет.

Синий фонарик. Активирована система управления дальним светом Active High Beam. Датчик в лобовом стекле следит за светом фар встречных автомобилей и светом фонарей попутных машин и при возможности автоматически включает дальний свет.

Лампочка со стрелками вверх-вниз. Неисправен корректор фар, который автоматически регулирует уровень наклона фар в зависимости от загрузки автомобиля. Возможно неисправен датчик наклона кузова.

Надпись AFS OFF или лампочка со стрелками влево-вправо. Ошибка по системе адаптивных фар AFS (Adaptive Front-lighting System). Эта система регулирует положение фар для наилучшего освещения дороги.

Надпись DRL или лампочка с точками. Данные лампочки означают работу системы автоматического включения ближнего света днем DRL (Daytime Running Lamps).

Оранжевая машина и горящие фонари. Перегорела лампочки или лампочки заднего освещения — стоп-сигналов или фонарей заднего хода.

Зеленые фонари светят в разные стороны. Включены габаритные огни.

Фонарь светит влево с перечеркнутым светом. Включены передние противотуманные фары.

Фонарь светит вправо с перечеркнутым светом. Включены задние противотуманные фары.

Зеленые стрелки в разные стороны. Мигающая стрелка влево или вправо — включен левый или правый сигнал поворота, мигают обе — включена аварийная световая сигнализация.

Группа значков, сообщающих о неисправности

Схематичное изображение аккумулятора. Загорается при падении напряжения в бортовой сети. Часто эта неисправность возникает, когда отсутствует заряд АКБ от генератора. Потому-то и называют этот индикатор «значком генератора». У машины с гибридным двигателем под изображением помещают надпись «MAIN».

Красная масленка. Информирует о критическом падении уровня моторного масла. Может загораться при запуске двигателя либо во время движения автомобиля. В некоторых моделях масленка дополнена капелькой, в других – волнами в нижней зоне значка. Могут стоять буквы L (низкий) и H (высокий), надписи min, oil level, senso. Значок загорается, когда сбоит система смазки, упало давление или снизился уровень масла.

Значок подушки. Существует в трех вариациях: в виде красного человечка, сидящего в кресле, с красным кружочком, расположенным перед ним, надписи SPS или AIR/BAG. Горящим значком бортовой компьютер предупреждает водителя, что система пассивной безопасности не работает и при ДТП защиты можно не ждать. Если система безопасности исправна, значок загорается в момент включения зажигания, а затем гаснет. Отсутствие индикации свидетельствует об отключении светодиода подушек безопасности

На это следует обратить внимание во время покупки ТС с пробегом: нерабочий индикатор уличает продавца в попытке скрыть от покупателя серьезной аварии. Если лампочка загорается и гаснет одновременно с ABS или любой другой системой, скорее всего индикатор подушек привязали к ним намеренно с целью создания видимости нормальной работы Airbag.

Значок восклицательный знак в треугольнике или круге со скобками. Он может нести разную информацию. Красный восклицательный знак в круге оповещает о неисправности тормозной системы. Двигаться дальше после такого предупреждения опасно, необходимо сначала выяснить причину срабатывания индикатора. Возможно, водитель оставил поднятым ручной тормоз, или упал уровень тормозной жидкости. А возможно, просто изношены колодки. Не исключено повреждение тормозного шланга — и это самая серьезная поломка, требующая срочного вмешательства мастера.. Но не исключена и ложная тревога, возникшая в результате выхода из строя поплавка.

Значок ABS в кружке. Если он загорелся, значит, появились неполадки в антиблокировочной системе колес. Движение продолжать можно, но надеяться на срабатывание ABS не приходится. На работу тормозов эта проблема влияние не оказывает.

Значок ESP. Включенный индикатор сообщает о сбоях в системе стабилизации. Чаще всего это касается сенсоров угла поворота и включения стоп-сигнала. Самая серьезная поломка — выход из строя датчика давления тормозной системы.

Значок двигателя. По-другому его называют индикатором инжектора или check. Если он горит желтым цветом во время работы мотора, имеет место сбой в электронных системах. Установить причину работы индикатора можно самодиагностикой либо проверкой на компьютере.

Цветовая индикация

Итак, поговорим об обозначениях лампочек на панели приборов, узнаем простые правила их «понимания».

Чем новее автомобиль, тем больше его бортовой компьютер напоминает приборную доску современного самолета. Водитель оказывается перед десятком индикаторов, значков, указателей, светящихся надписей… Кажется, что в их расположении отсутствует всякая логика, но это не так!

Прежде всего, все значки на комбинации приборов всегда имеют цветовую маркировку. Именно он позволяет судить о серьезности сигнала. По умолчанию дисплей на приборной панели автомобиля имеет 3 цвета: красный, желтый и зеленый.

Вспомним показания светофора

Здесь все то же самое: красный — тревога, желтый — внимание, зеленый — все в порядке!. Также в некоторых автомобилях есть лампочки синего цвета

По выраженности сигнала их можно приравнять к зеленым

Также в некоторых автомобилях есть лампочки синего цвета. По выраженности сигнала их можно приравнять к зеленым.

Ниже в статье вы найдете подробную разбивку лампочек в панели приборов, а сейчас для лучшего понимания давайте кратко рассмотрим каждую цветовую категорию.

Красные лампы

Красные огни приборной панели сравнивают с красными сигналами светофора. Если вторые указывают на строгий запрет любых действий за рулем, то первые предупреждают о серьезных проблемах с автомобилем.

Также о таких серьезных проблемах, на которые водитель должен сразу обратить внимание, так как ему может угрожать опасность. Как правило, лампочки на приборной панели с красным обозначением требуют немедленных действий

Например, вот следующие красные флажки:

Низкое давление масла (движение необходимо прекратить); Низкий уровень тормозной жидкости (вызвать эвакуатор); Ремень безопасности не пристегнут (движение запрещено); Опасное сближение автомобиля с другим автомобилем (аварийный риск); Пешеход на дороге (Внимание!); Пониженный заряд высоковольтной батареи; И т.д

Желтые значки

Продолжаем изучать, что означают лампочки на панели приборов автомобиля, далее переходим к предупреждающим знакам.

Если на панели приборов загорается янтарная (иногда оранжевая) лампочка, система предупреждает водителя о неисправности или проблеме, которую необходимо устранить, но не крайне срочно. Другими словами, индикатор не предвещает опасности, но игнорировать его нельзя. Вот примеры обозначения желтой индикации на панели приборов:

Низкий уровень топлива (можно проехать, но желательно через заправку);
Скользкая дорога (предотвращает скольжение);
Значок гаечного ключа указывает на то, что автомобилю пора провести плановое техническое обслуживание;
Значок «Проверить» предупреждает о возможных проблемах с мотором;
Неисправность подушек безопасности;
Вода или лед в топливной системе (требуется очистка);
И т.д.

Зеленые индикаторы

Когда загорается зеленая лампочка на панели приборов автомобиля, бортовой компьютер пытается передать водителю регулярную информацию. Этот цвет не указывает на проблему или неисправность, а указывает на то, что все системы работают нормально.

Эти значки являются индикаторами непосредственных действий водителя:

Включите сигнал;
Включены противотуманные фары;
Опция «круиз-контроль» работает»;
Габаритные огни активированы;
Система экономии топлива работает;
И т.д.

Синие лампочки

Символ синего света на приборной доске встречается нечасто, во многих автомобилях эти индикаторы зеленого цвета. Однако, если они есть в вашем автомобиле, вы должны знать, что они означают.

Мы уже писали выше, по важности такие сигналы приравниваются к зеленым, однако есть небольшой нюанс. Как правило, синий цвет лампочки не предвещает беды, не означает поломки или проблемы, однако на него нужно ответить

Иными словами, это не просто служебная информация, как в ситуации с включенным поворотником, а сигнал, требующий выполнения действия.

Включен дальний свет (ослепит встречных водителей);
Двигатель не прогревается до оптимальной температуры (лучше подождать или ехать медленно);
И так далее

Сигналы неисправности

Важно обращать внимание на такие пиктограммы:

«аккумулятор» — свидетельствует о перепадах в напряжении бортовой сети, что связано с низким зарядом батареи аккумулятора. Иногда его называют значком генератора. Если у машины монтирован двигатель гибридного типа, этот символ встречается под названием «MAIN». Это сигнал напряжения в сети, который символизирует упадок показателей ниже 12, 5 В. Чтобы провести оценку электросистемы, нужно воспользоваться бортовым компьютером.
«масло», выглядит как масленка красного цвета, говорит о резкой недостаточности масла в системе мотора. Он загорается обычно при запуске или в процессе езды. Не тухнет некоторое время, так как происходят сбои в работе, недостаток смазки, падение уровня давления масла. Выглядит он не только как масленка, но и капелька с соответствующей надписью или волночки снизу. Может присутствовать только буква Н или L.
«подушка» — выглядит как кнопка с человечком, перед которым расположена подушка безопасности. Это сигнал о проблеме с пассивной безопасностью, поэтому если произойдет авария, подушки могут попросту не сработать

Чтобы устранить эту неисправность, достаточно заехать на СТО.
«!» — это универсальный в своем роде знак, значений у которого есть несколько
К примеру, если восклицательный знак красного цвета – важно обратить внимание на исправность системы тормозов. В таком случае нужно просто прекратить движение и отогнать машину на сервис
Причин может быть несколько: нужно сменить тормозные колодки, уровень тормозной жидкости понижен или необходимо опустить ручной тормоз

Причину стоит уточнить обязательно, так как она может быть куда страшнее неисправных изношенных колодок – возможно, есть нарушение в работе тормозного шланга. Нередко бывает случай, когда датчик уровня просто закоротил, что привело к миганию лампочки. Если знак горит как «внимание» на разных цветовых фонах – красном и желтом, это может означать, что произошла ошибка в работе системы стабилизации, либо же это просто предупреждение о чем – то. Обычно, на приборное табло высвечивается текст с объяснениями.
«ESP » может постоянно светиться. Это также сигнал о поломке системы стабилизации. Возможно, сломался датчик угла поворота или включения стоп – сигнала. Может быть и поломка в регуляторе давления системы тормозов.
«двигатель», инжектор. Обычно, он светиться желтым цветом, если работает мотор. Он сообщает об ошибках мотора и его электронных систем. Чтоб определить причину, нужно провести электронную диагностику.
«свечи накала» характеризуются для машин на дизельном топливе. На авто с бензином это значок – «чек». Если в электронном блоке нет проблем, сигнал загорается при старте авто и потухает самостоятельно, отключая свечи накала.

Если наблюдается проблема с температурным режимом, в разных моделях авто она показывается по – разному. Чаще всего, это контрольная лампочка синего или красного цвета. Нормальная температура – от 90 до 110 градусов. Если она начинает повышаться, антифриз выкипает, двигатель начинает ломаться. Если мотор высокофорсированный, он более других способен сломаться

Если горит красная масленка, важно проверить уровень масла, так как его недостаточное количество может привести к трению деталей, поломкам. Также, важно проконтролировать рабочий процесс масляного насоса

многие двигатели оснащены специальными устройствами, которые предупреждают о понижении уровня масла заранее. Шестеренка, которая горит красным – поломка коробки – автомата.

Специальные значки на приборной панели

Иконки ключей

Иконка ключа обозначает различные состояния электронного ключа в автомобиле — его присутствие (зеленый) или отсутствие (красный). На монохромных дисплеях эти состояния могут отображаться несколько по-иному.

Иконки ключа и ключа с молнией

Иконка в виде брелока с ключом означает, что автомобиль увидел электронный ключ. Такая же иконка с молнией говорит о необходимости заменить батарейку в брелоке.

Снежинка или надпись SNOW

Активирован режим передвижения по снегу или льду, так называемый Snow Mode. Такая система обычно ставится на автомобили с автоматической коробкой передач.

Машина в красном треугольнике

Обычно такая лампочка может загораться при движении на круиз-контроле, когда радары замечают близкое сближение со впереди идущим автомобилем или обнаруживают препятствие.

Значок человека и двери

Активирована функция комфортной посадки водителя и пассажиров Easy Entry. Обычно умеет регулировать положение кузова и сидений для удобства посадки.

Надписи Cruise, SET, ACC, иконки авто со спидометром

Все эти индикаторы отображают включение системы адаптивного круиз-контроля (ACC, Adaptive Cruise Control). В случае, если лампочка мигает — это означает наличие проблем в работе системы.

Значок прямоугольника со стрелками

Включен обогрев заднего стекла.

Надписи HOLD, AUTO HOLD

Активирована система Automatic Brake Hold, которая предотвращает движение автомобиля после полной остановки. Чтобы разблокировать тормоза нужно нажать на педаль газа.

Надписи Sport и Comfort

Информирует водителя о выбранном режиме жесткости амортизаторов (еще называют режимы вождения, жесткость подвески).

Надпись Height high

Обозначает достижения максимальной высоты кузова на автомобилях с пневматической подвеской.

Надпись CMBS

Неполадки в системе предупреждения столкновений CMBS (Collision Mitigation Brake System).

Неисправность динамической подвески

Есть проблемы с системой динамической подвески. Обычно появление этой лампочки обозначает появление проблемы, но при этом двигаться на автомобиле не запрещается. Если эта лампочка будет гореть красным — проблема критическая, продолжать движение небезопасно.

Иконка прицепа или надпись TOW

Означает активацию режима движения с прицепом Tow Mode. Этот режим рекомендуется использовать при использовании трейлера или тяжелой загрузке прицепа.

Буква «P» с радаром

Иконка парковочного ассистента Park Assist, который помогает при парковке. Если эта лампочка горит зеленым — это означает активацию системы, желтым — есть неполадки.

Машина между полос, надписи LKW, LDW

Иконка помощника движения автомобиля по полосам. У разных производителей может называться по-разному — LDW (Lane Departure Warning Indicator), LKA (Lane Departure Prevention), LKA (Lane Keeping Assist), соответственно и обозначения на иконке могут отличаться.

Индикатор Start-Stop

В системе старт-стоп найдена неисправность.

Зеленые значки с растениями или надпись ECO

Значок говорит об активации эко-режима, в котором снижен расход топлива.

Цвет значков

Для подсветки используют три цвета, поэтому индикацию также называют гирляндой. Она срабатывает не только при появлении неисправности. С помощью подсветки можно сразу понять, возникла внештатная ситуация или же система просто указывает на подключение какой-либо функции.

Символы могут гореть цветом:

Красным

Такая индикация означает, что возникла проблема, на которую необходимо незамедлительно обратить внимание. Не всегда красная иконка предупреждает об опасности, требующей остановки автомобиля

Однако водителю требуется в короткое время решить возникшую проблему;
Желтым (оранжевым). Индикаторы такого цвета сообщают, что в определенной системе произошел сбой, который не является критическим. Возникшие неисправности не делают вождение автомобиля опасным или невозможным;
Зеленым (синим). Значки загораются, когда функции выполняются штатно.

Для моделей Renault есть исключение. В них оранжево подсвечены иконки, сообщающие о штатной работе противотуманных фар и включенном обогреве стекла за задним сидением.

Расшифровка символов

У современных автомобилей присутствует большое количество символов и аббревиатур, отвечающих за отдельные сети. Полная расшифровка более читаема в форме таблицы.

Индикатор
Расшифровка

Индикатор говорит о включении блока автоматической активации внешних осветителей.

Знак указывает на отключение адаптивной системы регулятора света фар. Если лампа мигает – в сети обнаружена ошибка.

Активирована система автопилота, происходит слежение за дорожной разметкой.

Дублирует вышеуказанную систему, свидетельствуя о перемещении машины в сторону.

Неисправность прибора устройства старт/стоп – машина может не глохнуть на светофорах.

Активирован режим полного привода в штатном режиме.

Аналогично с понижением передачи (для внедорожников).

LOCK – включен межосевой дифференциал, активирован принудительный привод на все 4 колеса.

Также может выглядеть как зеленая М. Знак говорит о включении режима экономии топлива (отключен один или несколько цилиндров).

Неисправность полного привода.

Несовпадение диаметров передних и задних колес на полном приводе.

Перегрев межосевого дифференциала. Также может указывать на поломку или обрыв привода.

Сильный перегрев масла в заднем мосте. Требуется остановиться и дождаться остывания лубриканта.

Система активного подруливания включена.

Проблемы в вышеуказанном модуле.

Активирован режим трогания на увеличенном передаточном числе. На автомате машина начинает движение со 2 передачи.

Неисправность привода бесступенчатой трансмиссии. В нормальном режиме кратковременно загорается при включении зажигания.

Поломка рулевого управления с переменным числом оборотов.

Индикаторы переключения режимов езды. Обычно используются в современных автомобилях типа Мерседес W164.При включении одного из указателей могут меняться настройки двигателя, подвески.

Включен режим принудительной задержки переключения передач на автоматических КПП. Позволяет максимально раскручивать двигатель, используется при обгонах.

В зависимости от конструкции машины может быть круглой формы и иметь знак восклицания. В некоторых комплектациях восклицательный знак загорается отдельно. Индикатор указывает на активацию ручника, утечку жидкости из магистралей.

Обнаружена утечка лубриканта из картера двигателя. Требуется срочно остановиться и восполнить потерю.

Оповещение системы TPMS, указывает на падение давления.

Устройство АБС работает не корректно

При вождении необходимо соблюдать осторожность. Также иконка ABS может указывать на прокол одного из колес ТС.

Устройство ESP представляет собой электронную систему стабилизации, предназначенную для помощи водителю

При включении индикатора – бок нуждается в проверке.

Указатель встречается на современных иномарках. Блок помогает удерживать машину в поворотах. При возгорании EPC следует с повышенной аккуратностью вести автомобиль – устройство отключено. Аналогично может указываться как EPS, при этом принципиального отличия нет.

Устройство электронного распределения усилия тормозов. EBD помогает автомобилисту удержать направление движения при экстренном торможении. Если индикатор горит – блок неисрпавен.

В зависимости от производителя указывают на поломку антипробуксовочной системы.

Электронный модуль управления кинетической подвеской неисправен.

Дублируют значение вышеуказанной картинки с отличием в принципе поломки. Значок говорит об отключении устройства.

Устройство автоматического торможения при критическом сближении с впередиидущим автомобилем отключено или сломалось. Часто помогает почистить внешние датчики.

Сломан модуль электронных помощников при управлении машины. Авто управляется нормально, но только при помощи механики.

Также может выполняться в форме снежинки. Свидетельствует об активации режимов помощи водителю на скользкой дороге.

Указатель положения кузова автомобиля над уровнем дорожного покрытия. Опция монтируется исключительно на машинах с пневматическими подвесками.

Обнаружены поломки в ходовых узлах транспортного средства.
PS

Квадратный индикатор может указывать на неисправность ГУР или необходимость смены заправленной жидкости.

Отключение повышенной передачи на автомате.

Нужно проверить двигатель. Система ЕРС может принудительно снизить мощность силовой установки.

Какие бывают значки и о чём они сигнализируют

Как правило, горящий сигнал становится поводом для беспокойства, особенно если за рулем находится неопытный пользователь. На самом деле индикаторы призваны не только сообщать о неисправности, но и предупреждать о самых разных моментах. Они не только оповещают, предупреждают, но иногда и запрещают проведение операции.

Для начала необходимо запомнить следующую расстановку приоритетов, касающуюся не столько содержания, сколько цветовой гаммы.

Зеленый сигнал уведомляет владельца о том, что система содержания работает исправно. Водитель может продолжать движение в штатном режиме и не опасаться за безопасность.
Желтый или оранжевый индикатор указывает на то, что одна из систем автомобиля не работает должным образом. Одна из них может выйти из строя, скорее всего, это не влияет на возможность движения, но не дает автомобилю работать в полную силу. В этом случае опытные водители советуют не спеша отправиться в ближайший автосервис и показать машину профессионалу. Очень часто автомобиль переходит в режим ограниченной эксплуатации самостоятельно, водитель может двигаться только в аварийном режиме с малой скоростью и управляемостью.
Красный сигнал — опасность! Это также относится к индикаторам приборной панели. Если вы видите красный значок, вам нужно остановить машину. В этом случае система сигнализирует о серьезном нарушении, несовместимом с работой. Лучшим решением будет вызвать эвакуатор или отбуксировать автомобиль в сервис.

Если у вас есть личный сканер ОДБ-2, вы можете дополнительно судить о причинах загорания желтого и красного индикаторов после его диагностики.

Этот сканер относится к бюджетному сегменту, но за счет качественной элементной базы может диагностировать не только двигатель, но и другие узлы автомобиля (ABS, SRSESP, коробка передач, трансмиссия и т.д.). Для начинающего автовладельца приятным моментом станет русифицированный софт и удобное подключение к любому устройству по wi-fi или bluetooth. Кроме того, автосканер может отображать показания всех датчиков автомобиля, номер VIN, ваш фактический пробег и многое другое.

Это основная информация, которую должен усвоить начинающий автовладелец, прежде чем выяснять, что именно означает тот или иной значок.

Предупреждающая группа

Сюда входит 8 значков:

Значок руль. Может гореть желтым и красным цветом. В первом случае индикатор сообщает о необходимости адаптации, во втором (к покрасневшему символу руля прибавляется восклицательный знак) — об отказе системы гидро- или электроусилителя. При этом крутить руль становится тяжело.

Иммобилайзер — автомобильчик с силуэтом ключа по борту. В закрытой машине значок мигает, сигнализируя о нормально работе противоугонной системы. Если он находится в состоянии непрерывного свечения, значит имеет место одна из проблем — не идентифицируется метка ключа, неисправна система противоугона либо не работает иммобилайзер.

Значок ручника — буквенный символ «Р», заключенный в полный круг и две наружные дуги. Загорается в двух случаях: когда машина стоит на ручном тормозе или есть некоторые неисправности — изношены тормозные колодки, обнаружен недостаток тормозной жидкости. Если ручник в ТС электронный, значок загорится при сбое в работе сенсора или концевика.

Значок охлаждающей жидкости — представлен на панели в двух вариантах. Шкала термометра в волнах загорится красным цветом, если в системе охлаждения мотора температура превысит границу допустимого. Изображение расширительного бачка с волной жидкости на дне светится желтым цветом при критическом снижении уровня охлаждающей жидкости с системе. Иногда этот значок выдает ложную информацию, а на самом деле имеет место сбой работы датчика или поплавка в бачке. Если шкала термометра светится синим цветом, мотор не прогрет, и эксплуатировать его на высоких оборотах с нагрузкой не рекомендуется.

Значок омывателя – изогнутая ванночка с фонтанчиком из центра дна. Сообщает о недостаточном объеме жидкости для омывания стекла. Этот индикатор также может вводить в заблуждение водителя, если на контактах сенсора уровня образовался налет. Некоторые производители настраивают в своих моделях датчик на определенный тип стеклоомывающей жидкости. И тогда при попытке смены марки омывателя тоже загорается этот значок.

Индикатор антипробуксовочной системы. В зависимости от марки автомобиля может иметь вид треугольника с восклицательным знаком внутри и скобках снаружи со стрелочкой на левом конце либо группы буквенных символов ASR. Встречается и третье исполнение значка — в виде машинки на скользкой дороге. Если такой значок на панели приборов горит постоянно, система находится в состоянии полного бездействия.

Значок катализатора – имеет вид прямоугольника, разомкнутого по коротким сторонам, над которым поднимается пар. Загорается, когда каталитический элемент перегрет. К этому приводят неисправности в системе зажигания либо плохая пропускная способность сот. Одновременно с загоранием индикатора резко падает мощность двигателя, а при полном выходе катализатора из строя еще и расход топлива резко возрастает.

Значок выхлопных газов. Выполнен в виде схематичного изображения выхлопной трубы, окутанной клубами дыма. Теоретически он должен сигнализировать о сбое в системе фильтрации выхлопных газов. На практике индикатор срабатывает при заправке некачественным топливом и выходе из строя сенсора кислорода. Система отслеживает пропуски воспламенения топливной смеси, приводящие к увеличению содержания вредных веществ в выбросах. Ситуация не требует немедленного реагирования, но и затягивать с поиском причины не следует.

Специальные и дополнительные системы

Продолжаем изучать значение различных индикаторов на приборной панели автомобиля. Теперь следует изучить те знаки щитка, которые отвечают за специальные и дополнительные системы. Они есть не на всех ТС, потому тут уже опирайтесь на наличие конкретных эмблем, имеющихся на вашем транспортном средстве.

Ключ и восклицательный знак. Бывает красного и зелёного цвета. В зависимости от этого, говорит об отсутствии или же наличии электронного ключа;
Жёлтый вертикально расположенный ключ. Рядом может присутствовать значок молнии. В первом случае электроника сообщает, что электронный ключ на месте. Во второй ситуации батарея ключа села, её нужно поменять;
Снежинка или надпись SNOW. Значок актуален для АКПП, где есть режим езды по снегу и льду. Загорание лампы говорит об активации режима;
Чашка кофе. На некоторых современных авто есть специальный индикатор, который следит за временем нахождения водителя за рулём. Рекомендуется остановиться и отдохнуть. Иногда лампа дополняется голосовым сообщением;
Машина в красном треугольнике. Если есть включённый круиз контроль, то индикатор говорит о наличии препятствия впереди;
Человек садится в машину. Есть некоторые авто, оснащённые функцией регулировки положения кузова, которая позволяет делать посадку в машину более комфортной. Когда система активно, горит такой сигнал;
SET, ACC, спидометр со стрелкой, Cruise. Эти лампы используется на машинах с адаптивным типом круиз контроля. Их появление говорит об активации системы. Если лампа мигает, тогда круиз неисправен или есть ошибки;
Прямоугольник с волнистыми стрелками. Информативный значок, означающий, что активирован режим обогрева заднего стекла;
Auto H или Hold. Информирует об активации тормозной системы. Для отключения водителю следует нажать на педаль газа;
Sport и Cpmfort. Две лампы отвечают за выбранный режим работы амортизаторов;
Height High. Актуально для машин с пневматической подвеской. Такой горящий значок говорит, что подвеска максимально высоко над дорогой;
CK SUSP. Есть проблемы с ходовой. Нужно обязательно провести диагностику;
CMBS. Загорается в машинах, где установлена система предупреждения столкновений, у которой возникли ошибки либо просто загрязнились датчики;
TOW или изображение прицепа. Активация режима, позволяющего перевозить прицепы;
Значок Р и пирамидка рядом. Это индикатор системы помощи во время парковки. Когда горит зелёным, система активирована. Если лампа жёлтая, имеются неполадки;
LKA и LDW. Лампы системы автоматического слежения за правильной полосой движения. Если значок жёлтого цвета и моргает, то машину ведёт в сторону и требуется подрулить. При мигании есть неисправности. Зелёный знак говорит о том, что эта система активирована;
Зелёный индикатор ECO. Сообщает водителю о том, что система для обеспечения экономии топлива была включена;
Шестерёнка с плюсом внутри или надпись Shift со стрелкой вверх зелёного цвета. Оба знака советуют водителю переключиться на повышенную передачу, чтобы более экономно расходовать топливо;
4х2. Машины с задним и передним приводом так сигнализируют о том, что коробка перешла в режим функционирования при заднем приводе;
4х4 AUTO. Лампа сообщает про работу КПП в режиме заднего привода, но при необходимости она автоматически перейдёт в режим полного привода;
4HI или 4х4 High. Информационный значок, сообщающий о включении полного привода;
4LO или 4х4 LOW. Полный привод работает на пониженной передаче;
AWD или 4AWD жёлтого цвета. Возникли проблемы в работе автомобильной системы полного привода. Также информирует о том, что диаметры колёс на обеих осях не совпадают;
SH AWD. Вероятнее всего дифференциал перегрелся либо есть другие неисправности в работе системы полного привода;
R DIFF TEMP. Перегрелся межколёсный дифференциал либо температура масла поднялась до критического значения;
4WAS. Если загорелась такая лампа, то возникли проблемы в работе системы подруливания;
RAS. Подруливание не работает или в настоящее время функционирует неправильно;
CVT. Информационный знак, который загорается на панели авто при пуске силового агрегата, а затем гаснет. Подтверждает, что с вариатором всё хорошо.

Разные автомобили могут также иметь некоторые дополнительные индикаторы, для уточнения значения которых лучше обратиться за помощью к официальному руководству по эксплуатации.

Какие значки бывают и что они означают

Некоторые автомобилисты всегда стеснялись спросить, что значат автомобильные знаки, загоревшиеся на доске. Изначально следует разобраться, на какие группы делятся указатели и символы.

Информационные – уведомляют автолюбителя о включении внешних приборов. Обычно имеют зеленый или синий окрас.
Предупреждающие – указывают на то, что в системе обнаружены сбои или поломки, требующие проверки. Основной цвет – оранжевый или желтый.
Аварийные. Если зажегся красный индикатор – это говорит о наличии критических ошибок в устройстве и необходим немедленный ремонт.

Группы дополнительно разделяются на подкатегории, указывающие на часть бортовой сети. Иконки имеют уточнения в виде картинок, соответствующих детали. Также здесь присутствуют буквенные индексы – шифровки одинаковы для всех авто и отвечают за одну цепь.

Виды значков на панели приборов их значение и расшифровка

Не все индикаторы загораются при критической ситуации, которая требует немедленного ремонта. По степени опасности они бывают трех типов:

Красные свидетельствуют о серьезном сбое, нужно срочно устранить его. В одних случаях продолжать движение при таком световом сигнале можно, в других – нет. Смотря, какой знак загорелся.
Желтые горят, если возникла неисправность, либо необходимо выполнить какое-то действие при управлении машиной или его обслуживании.
Зеленые информируют о конкретных функциях транспортного средства, их активности.

Панель приборов содержит множество лампочек. Представим список самых распространенных, с индикацией которых водители встречаются чаще всего.
