Принцип работы роторного двигателя: плюсы и минусы

Конструктивные особенности

Теперь познакомимся с узлами и деталями двигателя. Это поможет более точно понять как работает устройство.

В его составе присутствуют: системы зажигания, питания (в том числе карбюратор), охлаждения, которые напоминают те, что используются в поршневом варианте. Но есть и уникальные элементы.

Ротор содержит три выпуклых поверхности с углублениями, которые увеличивают рабочий объем. На углах расположены однонаправленные уплотнительные пластины. Они обеспечивают герметизацию пары ротор-корпус.

Еще предусмотрены стальные кольца с каждой стороны, для отделения рабочей камеры от картера.

Также у ротора есть в центре с одной стороны зубчатый венец. Через эту зубчатую передачу снимается крутящий момент.

Корпус роторного движка напоминает многослойный пирог. Он состоит из крышек, рабочих камер, разделительных стенок. Предусмотрено две камеры, разделенные стенкой и с двух сторон крышки.

Внутри корпус представляет собой сложную форму типа овала, с компенсирующими отливами, которые отвечают за герметизацию всех трех камер разделяемых ротором.

Выходной вал имеет два эксцентрика, так как на валу установлены два ротора, работающие в противофазе – на одном цикл выброса отработавших газов, на втором цикл забора смеси.

Использование двух аналогичных узлов исключает возникновение биений и уменьшает детонацию.

При смещении эксцентриков и перемещении каждого ротора по стенкам корпуса, они проворачивают вал.

Оппозитный двигатель — минусы и плюсы, устройство, принцип работы

Существует множество типов двигателей, подразумевающих различное построение их внутренних компонентов. Так выделяют рядные моторы, V-образные, роторные, оппозитные и другие

Именно об оппозитном виде силовых агрегатов мы и поговорим в нашей сегодняшней статье, уделив особое внимание их принципам работы, а также преимуществам и недостаткам эксплуатации

Что представляют собой оппозитные двигатели?

Оппозитные моторы являются разновидностью двигателей внутреннего сгорания топлива, у которых выстраивание рядов цилиндров происходит по оппозитной схеме, подразумевающей нахождение поршней зеркально друг напротив друга. Между ними встраивается коленчатый вал, приводимый поршнями во вращение. По сути, принцип работы оппозитных двигателей можно назвать аналогичным процессу функционирования V-образных агрегатов, с той лишь разницей, что угол развала их поршневой зоны составляет 180 градусов.

Наиболее характерным примером применения оппозитных двигателей являются модели японского концерна «Субару». Маркетологи знаменитой компании делают особый акцент на своих победах в различных гоночных соревнованиях, а знаменитое «рычащее» звучание субаровских движков стало настоящей визитной карточкой производителя. Другие компании применяют оппозитные силовые агрегаты заметно реже. Их наличие, например, имеется на некоторых моделях «Porsche». В советские времена оппозитные моторы встречались на тяжелых мотоциклах «Днепр» и «Урал», по мощности способных составить конкуренцию многим автомобилям.

Плюсы эксплуатации оппозитных двигателей

Несомненным достоинством применения оппозитных моторов является равномерность их работы. Возможные вибрационные явления, потенциально возникающие при эксплуатации, легко компенсируются силами, возникающими в цилиндрах противоположной стороны. За счет этого движок работает очень мягко, без проявления детонаций или вибрации.

Вторым преимуществом выступает сама конструкция агрегата, подразумевающая нахождение оппозитной плоскости двигателя в нижней части моторного отсека. Благодаря такому расположению, все авто, оснащенные «оппозитами» имеют заниженный центр тяжести, положительным образом сказывающийся на их дорожной устойчивости и управляемости.

Третьим «плюсом» назовем удобное расположение всего навесного оборудования, работающего во взаимной связи с оппозитными моторами. Оно находится вверху, что позволяет упростить к нему доступ во время технического обслуживания или ремонта.

Минусы оппозитных агрегатов

Увы, недостатков данного типа моторов ничуть не меньше чем достоинств, а их значимость возможно даже выше.

Основным негативным фактором эксплуатации оппозитных двигателей служит сложность проведения их ремонта. Большинство из них нереально отремонтировать без полного демонтажа из моторного отсека. К тому же ряд факторов способствует тому, что оппозитные агрегаты ломались значительно чаще, нежели классические ДВС. Примером этого может служить сложная схема газораспределительного механизма, имеющая увеличенное количество компонентов. Кроме того, горизонтальная плоскость движения поршней подвергается постоянному воздействию силы тяжести, из-за чего гильзы цилиндров эллипсоидно изнашиваются, что приводит к появлению повышенной масляной «прожорливости».

Вторым недостатком назовем продольную компоновку оппозитных двигателей. При изготовлении авто с передней или полной системой привода требуется, чтобы двигатель был дальше передней оси авто. Для достижения нужных пространственных интервалов оппозитные моторы приходится существенно сдвигать вперед, заметно удлиняя передний свес автомобиля. В ряде случаев увеличенный «нос» значительно усложняет процесс эксплуатации машины, причиняя её водителям значительные неудобства во время поездок.

Итоги

Подводя итоги статьи, зададим вопрос – а стоит ли «связываться» с оппозитными двигателями, приобретая транспортное средство для повседневной эксплуатации? Однозначного ответа на него у нас не будет. То, что моторы подобного типа имеют право на существование – однозначно и неоспоримо. Однако уместность их использования в общегражданских машинах мы бы подвергли большому сомнению. Да, они позволяют развивать автомобилям неплохую динамику, однако особенно экономичными их не назовешь, да и сложность возможных ремонтов, которые обязательно будут, не сомневайтесь, заставляет нас подходить к вопросу их внедрения скептически. Если же упомянутые в статье изъяны оппозитных движков вас не пугают, то можете смело его приобретать. Ходовые качества этих моторов вас не разочаруют.

Роторный двигатель: устройство и принцип работы РПД

Итак, роторный двигатель, который также называют двигатель Ванкеля в честь его создателя, представляет собой достаточно обособленный тип ДВС. При этом данный вид двигателей устанавливался на разные авто (например, роторный двигатель ВАЗ, роторный двигатель Мазда и т.д.), однако в большей степени популяризировали агрегат именно Mazda благодаря спорткару Мазда RX‑8 с роторным двигателем 13B-MSP.

Если коротко, в обычном поршневом моторе энергию от сгорания топлива в цилиндрах преобразует в возвратно-поступательное движение громоздкая поршневая группа, после чего происходит дальнейшее преобразование во вращательное движение (вращение коленвала).

Примечательно то, что бензиновый атмосферный роторный мотор с рабочим объемом всего лишь 1.3 литра (13B-MSP) с 2 роторами в виде секций выдавал 192 лошадиных силы. В то же время его форсированная версия позволяла снять уже 231 «лошадку».

Если рассматривать конструкцию, двигатель получил 5 корпусов, в результате чего были образованы 2 камеры. Указанные камеры, подобно цилиндрам, предназначены для сгорания топливно-воздушной смеси. Энергия сгорания топлива вращает роторы, которые закреплены на эксцентриковом валу, который напоминает коленвал обычного ДВС.

При этом движение ротора сложное, так как ротор не вращается, а фактически «обкатывается» своей внутренней шестерней вокруг стационарной шестерни, которая прикреплена в центре одной из боковых стенок камеры. Сам эксцентриковый вал проходит через все корпуса и стационарные шестерни. Вращение ротора, точнее, его вращательное движение происходит так, что на 1 его оборот приходится 3 оборота эксцентрикового вала.

Еще примечательно то, что хотя в роторном моторе также есть циклы впуска, сжатия, рабочего такта и выпуска, механизм ГРМ максимально упрощен. Отсутствует привод газораспределительного механизма, нет распределительных валов, а также и самих клапанов.

Итак, боковые стороны ротора вместе со стенками корпусов формируют рабочую полость. Кода ротор двигателя находится в начальном положении, по объему полость небольшая (это начало такта впуска). Далее, вращаясь, ротор, открывает впускные окна, в результате в камеру попадает рабочая топливная смесь. Когда полость достигает максимального объема, ротор перекроет впускные окна, после чего начнется такт сжатия (полость начнет уменьшаться).

В момент, когда объем полости снова минимален, за счет искры от свечи произойдет воспламенение смеси и начнется рабочий такт. Далее энергия сгорания топлива вращает ротор, после чего ротор перейдет в положение, при котором открываются выпускные окна (осуществляется выпуск отработавших газов). После выпуска весь цикл повторяется.

Получается, если сопоставить число рабочих тактов на оборот вала, тогда двухсекционный 13B-MSP напоминает обычный поршневой мотор на 4 цилиндра, однако при объеме 1.3 л двигатель такой же мощный, как и поршневой агрегат с объемом чуть более 2.5 литров. Еще добавим, что роторный мотор имеет намного более высокую детонационную стойкость, что позволяет превратить этот мотор в двигатель на водороде.

Ремонт

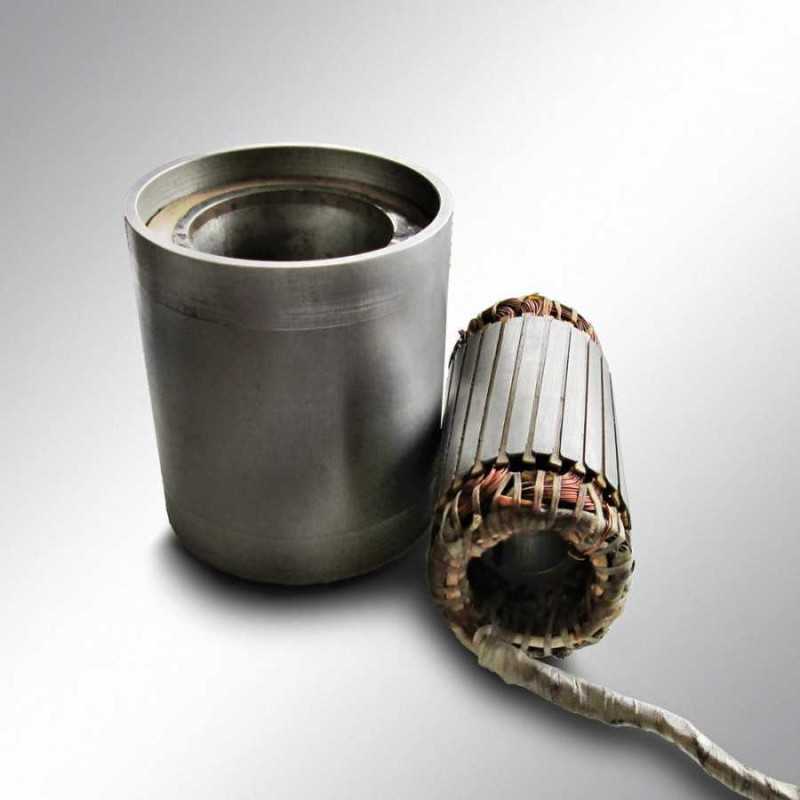

Ремонтные работы всего устройства выполняются с целью восстановления его функциональности и работоспособности. Иногда требуется замена некоторых деталей. Например, при нагреве статора по разным причинам, может образоваться нагар на конструкции якоря электродвигателя.

Последовательность шагов тогда следующая:демонтаж двигателя;

• очистные работы;
• разборка всех узлов;
• восстановление поврежденных частей;
• покраска;
• сборка двигателя и проверка его в нагрузочном режиме.

Если стержень имеет трещины, то он подлежит восстановлению или замене. Делается это так: на месте трещины проводится надрез и высверливание отверстий от точки этого надреза до торца замыкающего кольца. Та часть, которая оказалась высверленной, заполняется медным сплавом.

Не стоит забывать и о проверке двигателя на обрыв и короткое замыкание. Сопротивление ротора и статора проверяются при помощи омметра, сверяясь при этом с техническими характеристиками в инструкции по эксплуатации. Однако прибор должен быть крайне чувствителен ввиду стремления сопротивления к нулю в обмотках мощных моделей моторов.

Роторно-лопастной двигатель

Идея такой тепловой машины была предложена еще в 1910 году в Германии. Но только на бумаге. Дальше идеи, чертежей и схем дело не пошло. Слишком спорной и фантастической казалась тогда конструкция двигателя, хотя теоретически, ничего сложного в ней не было. Двигатель представлял собой цилиндр, в котором соосно размещались два независимых вала. На каждом из них был жестко зафиксирован блок из двух лопастей. Лопасти делят цилиндр на четыре независимых камеры, а каждая камера за один оборот выполняет четыре рабочих такта. Именно это привлекло конструкторов — по идее, такой мотор мог заменить поршневой двигатель с 8 цилиндрами. Преимущества налицо:

• компактные размеры;
• высокий КПД;
• не нужен сложный механизм газораспределения.

Эта конструкция не смогла быть воплощена в начале века, поэтому за нее взялись в 90-е. Технологии продвинулись, появились новые материалы, но… Ни одного рабочего экземпляра роторно-лопастного двигателя изготовлено не было, и существует он только, как утопический проект. Несмотря на то что в 2002 году появилась информация о возможных решениях технических проблем с реализацией этого проекта, до сих пор работы не проводятся и конструкция считается бесперспективной.

Достоинства и недостатки роторного двигателя

Впервые машина с роторным силовым агрегатом вышла на трассу для тестирования в 1958 г. У истоков его создания стоит Феликс Ванкель, именем которого часто называют РПД.

К их числу не относятся производители Mazda, выпустившие первую версию транспортного средства с роторной силовой установкой в 1967 г.

Достоинства РПД

Плюсы РПД:

1. Высокий КПД, достигающий 40%. Обоснование – на 1 оборот эксцентрикового вала приходится 3 рабочих цикла.
2. Упрощенная конструкция. В ней отсутствуют многие узлы, характерные для поршневых ДВС, в т.ч. газораспределительный механизм, шатуны, клапаны и т.п.
3. Высокие обороты. Двигатель на базе треугольного роторного элемента раскручивается до 10 тыс. об/минуту.
4. Плавная работа при полном отсутствии вибраций. Объяснение – стабильная ориентация движения ротора в одном направлении.
5. Устойчивость перед детонацией. Это позволяет в процессе эксплуатации применять водород.
6. Компактные размеры. По сравнению с поршневыми агрегатами габариты РПД в 2 раза меньше. Следствие этого – небольшой вес полностью укомплектованной конструкции и наличие свободного пространства для комфортного расположения водителя и пассажиров.
7. Отсутствие дополнительных нагрузок при увеличении количества оборотов. С учетом указанного фактора можно разгонять транспортное средство до 100 км/ч на низкой передаче.
8. Сбалансированность. Позволяет эффективнее уравновесить автомобиль, создавая стабильную устойчивость на любом дорожном покрытии.

Недостатки РПД

Конструкторы, разработавшие роторную силовую установку, так и не смогли устранить недостатки:

1. Основной недоработкой создателей автомобилисты считают ограниченный ресурс двигателя, обоснованный особенностями конструкции. Постоянные изменения рабочего угла апексов вызывают их ускоренный износ.
2. Срок службы заканчивается быстрее из-за перепадов температур, сопровождающих каждый такт. В комбинации с нагрузками, которым подвергаются трущиеся детали, они наносят непоправимый вред функциональным узлам и материалам. Проблему можно решить прямым впрыскиванием минеральной смазки в коллектор.
3. Поскольку внутренние полости камер имеют серповидную форму, топливо в них сжигается не полностью. Ротор, вращаясь на скорости при ограниченной длине рабочего хода, выталкивает раскаленные газы в выхлопное отверстие. Присутствие фрагментов масла в продуктах сгорания приводит к токсичности выброса.
4. Недостаточная герметичность конструкции, вызванная износом уплотнителей – причина утечки между отсеками с большими перепадами давления между отделениями. Результат – снижение КПД и повышение вреда окружающей природе.
5. Высокий расход ГСМ. По сравнению с поршневым двигателем, роторный агрегат потребляет намного больше топлива (20 л на 100 км) и масла (1 л на 1 тыс. км). Забывчивость водителя, пропустившего очередную заправку смазкой, приводит к незапланированному капитальному ремонту или полной замене мотора.
6. Для производства РПД применяется высокоточное оборудование. К качеству материалов также предъявляются повышенные требования. В результате конечная стоимость роторного двигателя увеличивается.

Преимущества роторного устройства

У широко используемого прибора наблюдается немало положительных качеств. Так достоинствами двигателя считают:

• Габариты конструкции. Роторные двигатели в два раза меньше по размерам, нежели обычные поршневые агрегаты. Поразительная компактность устройства позволила опытным конструкторам добиться идеальной развесовки по осям. Это, в свою очередь, положительно сказывается на устойчивости авто во время движения.
• Высокий уровень сбалансированности РПД. Мотор такого двигателя обладает качественной силовой установкой. Роторные конструкции меньше остальных подвержены вибрации.
• У представленного двигателя высокая удельная мощность. Это возможно благодаря простоте конструкции. В роторно-поршневом моторе не наблюдается коленчатый вал и шатуны. К тому же движущиеся части небольшие по весу.
• Высокие обороты агрегата позволяют на низкой передаче развить скорость до 100 к/м в час.
• Автомобильная техника известна своим небольшим рабочим объемом. Двигатель функционирует абсолютно бесшумно. Возможно использование топлива с невысоким октановым числом.

И все же у простой конструкции с незамысловатым принципом работы имеется парочка недостатков.

Типы роторных двигателей

Древнейшие роторные двигатели — это водяные мельницы, в которых колесо вращается от действия воды и передает энергию валу. Устройство современно роторного двигателя, работающего на топливе, значительно сложнее. В нем камера может быть:

• герметично закрыта;
• постоянно контактировать с внешней средой.

Первый тип устройств применяют на средствах передвижения, а второй в газовых турбинах. Двигатели с закрытой камерой в свою очередь разделяются на несколько видов. Классификация роторных моторов следующая.

1. Ротор вращается попеременно то в одну, то в другую сторону, его движение неравномерно.
2. Вращение происходит в одну сторону, но скорость меняется, движение пульсирующее.
3. Двигатели с уплотнительными заслонками, сделанными в виде лопастей.
4. Равномерно вращающийся ротор с заслонками, которые движутся вместе с ротором и выполняют функцию уплотнителя.
5. Двигатели с ротором, совершающим планетарное движение.

Существует также еще два вида типа роторных двигателей, в которых главный элемент равномерно вращается. Они отличаются организацией рабочей камеры и конструкцией уплотнителей. Двигатель Ванкеля относится к пятому пункту из представленного выше списка.

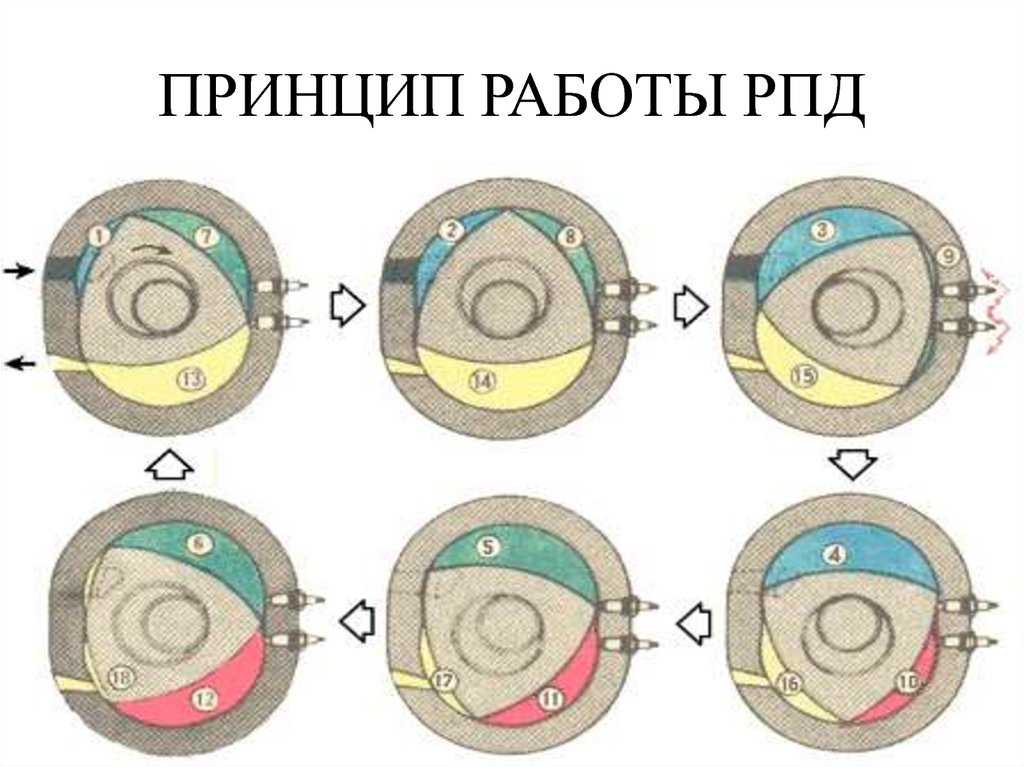

Принцип работы роторного двигателя

Роторный мотор работает по схеме, отличающейся от технологии, характерной для стандартного ДВС с поршнями в качестве основного подвижного элемента. Кроме того, силовые агрегаты имеют различную конструкцию.

По аналогии с поршневым двигателем принцип действия РПД базируется на преобразовании энергии, получаемой в результате сгорания воздушно-топливной смеси. В первом случае давление, создаваемое в цилиндрах при сжигании горючего, вынуждает поршни двигаться. Возвратно-поступательные движения шатун и коленчатый вал преобразуют во вращательные, которые заставляют крутиться колеса.

Внутри цилиндра, где располагается ротор, происходят следующие процессы:

1. воздушно-топливная смесь сжимается;
2. впрыскивается очередная доза горючего;
3. поступает кислород;
4. топливо воспламеняется;
5. сгоревшие элементы направляются в выпускное отверстие.

Треугольный ротор закрепляется на особом механизме. При запуске двигателя он выполняет специфические движения, не вращаясь, а как бы бегая внутри овальной капсулы.

В них наблюдаются такие процессы:

• в первую полость через впускное окно подается горючее и всасывается кислород, при перемешивании образующие воздушно-топливную смесь;
• во втором отсеке происходит сжатие и воспламенение;
• продукты сгорания вытесняются в выпускное отверстие из третьей камеры.

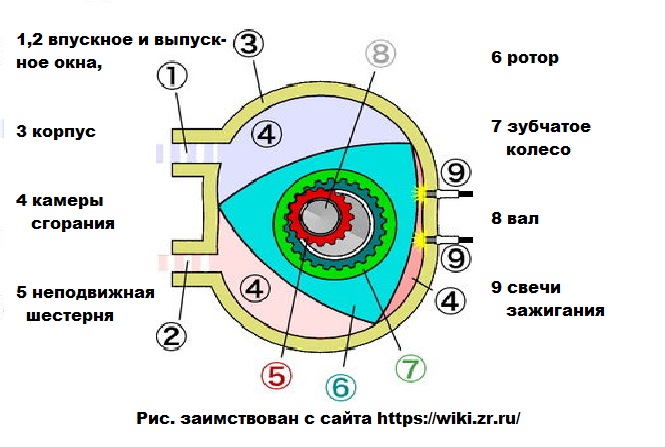

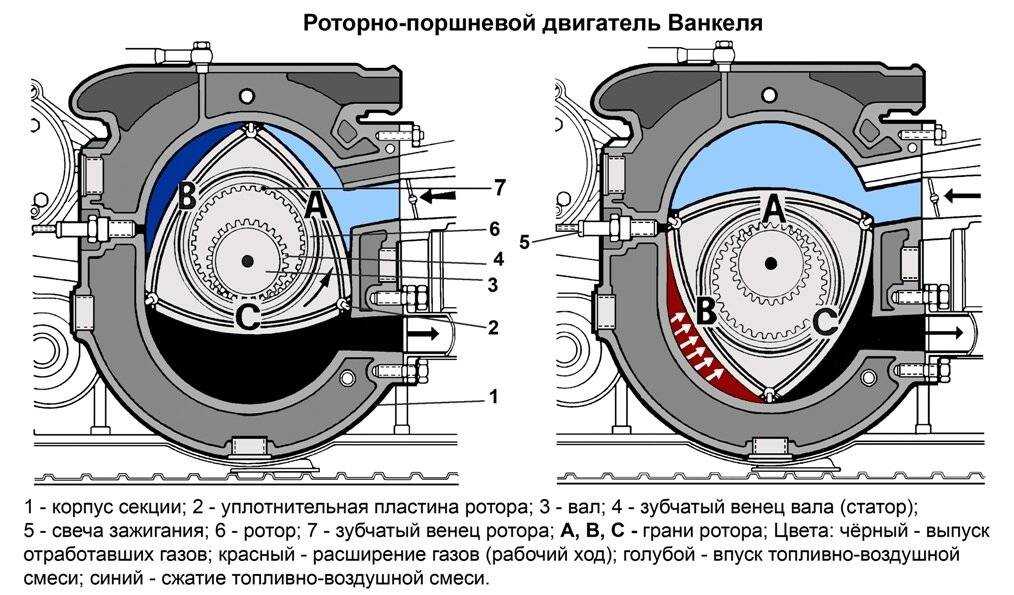

Схема устройства РПД

В конструкцию РПД входят следующие элементы:

1. Ротор с 3 выпуклыми гранями, выполняющими функции поршня. За счет углублений увеличивается скорость вращения, образуется больше пространства для воздушно-топливной смеси.
2. Пластины из металла, закрепленные на вершинах каждой из сторон. Их предназначение – формирование полостей в корпусе, где происходят рабочие процессы силовой установки.
3. 2 металлических кольца на гранях ротора служат для образования камерных стенок.
4. В центре конструкции располагаются 2 больших колеса с большим количеством зубьев, вращающихся вокруг шестерней меньшего диаметра. Зубчатая передача соединена с приводным устройством, закрепленном на выходном валу. Направление и траектория движения внутри камеры зависят от этого соединения.
5. Корпус ротора. Изготавливается в форме условного овала. Такая конфигурация обеспечивает постоянный контакт вершин треугольника со стенками капсулы, создавая 3 изолированных объема газа.
6. Окна впрыска и выхлопа. Клапанов не имеют. Впускное отверстие соединено с системой подачи топлива, а выпускное – с выхлопной трубой.
7. Выходной вал с эксцентриковой конструкцией. На нем расположены особые кулачки, смещенные относительно осевой линии. На каждый из этих выступов надевается отдельный ротор. Благодаря несимметричной установке, происходит неравномерное распределение силы давления. Это приводит к образованию крутящего момента, вызывающего стабильную работу силовой установки, основанную на оборотах вала.

5 основных слоев, скрепленных по окружности длинными шурупами, составляют стандартную конструкцию двухроторного двигателя. При этом создаются условия для свободной циркуляции охлаждающей жидкости внутри системы. Движущиеся части, представленные 2 роторами и эксцентриковым выходным валом, располагаются между 2 стационарными участками.

Мощность и ресурс

По сравнению со стандартным ДВС, роторный агрегат характеризуется большей удельной мощностью, которая измеряется в л.с./кг. Это объясняется меньшей массой подвижных деталей, составляющих конструкцию РПД. Обоснование – отсутствие газораспределительного механизма, клапанной системы, коленчатого вала и шатунов.

Кроме того, однороторный двигатель преобразует энергию сгорания топлива во вращательное движение на протяжении ¾ тактов рабочего цикла. Для поршневых моторов этот показатель снижен до ¼.

До 2011 г. только японские промышленники концерна «Мазда» выпускали автомобили с двигателями роторного типа. А потом и они сняли агрегат с производства. Вероятная причина – заниженный ресурс силовой установки. До первого капитального ремонта транспортные средства проезжают всего 100 тыс. км. При аккуратном стиле вождения и бережном отношении пробег увеличивается до 200 тыс. км.

Уязвимое звено – уплотнители ротора, страдающие от перегрева и высоких нагрузок. Кроме этих факторов на них оказывают негативное влияние детонация и износ подшипников, расположенных на эксцентриковом валу.

Знакомство с оборудованием

Незнакомое слово «рекуператор» происходит от латинского «recuperatio», которое означает «возвращение». В нашем случае это часть тепла зимой или прохлады летом. Роторный рекуператор, как и его пластинчатый «коллега», совершает теплообмен: передает тепло от выходящего отработанного воздуха приточному холодному. Или, наоборот, забирает часть тепла от входящего, смешивая его с комфортными прохладными исходящими массами. Результат его рекуперативной зимней «деятельности» — снижение затрат на электроэнергию, тратящуюся на отопление помещений.

Устройство

Все приборы отличаются конструктивно, призваны выполнять свои задачи, которые в большей степени отличаются масштабами. Если сравнивать два популярных вида устройств — роторный и пластинчатый рекуператор, то последний предназначается для небольших помещений. Первый, герой этой статьи, способен справиться с более серьезной задачей — сделать комфортным помещение достаточно большой площади.

Рассматриваемый теплообменник состоит из стального оцинкованного (алюминиевого для небольших моделей) корпуса, ременного привода и ротора. Основа прибора — барабан, вращающийся с помощью двигателя. Этот цилиндр сделан из двух видов алюминиевой фольги: гладкой и гофрированной (60-120 мкм). Они намотаны друг на друга. В состав роторной конструкции входят осевые подшипники, датчик для контроля вращения ротора, а также уплотнительная лента, изолирующая воздушные потоки.

Внутри барабана располагаются каналы — коаксиальные и треугольные. Его устанавливают перпендикулярно движению воздушных масс. Исходящий воздух оставляет тепло в том секторе ротора, через который проходит. Вращаясь, прибор передает тепловую энергию приточным массам, а сам нагретый сектор охлаждается.

Характеристики

КПД роторных рекуператоров — 70-85% (87%). Помимо сохранения тепла устройства выполняют еще одну работу: они передают влагу. Для помещений, где постоянно повышен (или понижен) уровень влажности, такое дополнительное оборудование — наилучший вариант.

Полностью изолировать исходящие и входящие потоки друг от друга невозможно технически. Но такую задачу не ставят, потому что смешивается всего около 5%, либо цифра эта немногим больше. Есть возможность изменять скорость вращения теплообменника: для регулировки продуктивности используют преобразователи частоты.

Роторные конструкции более эффективны, чем их пластинчатые соперники, но из-за сложности конструкции и более высокого КПД стоят они совсем недешево. Однако оборудование, благодаря высокой эффективности, окупается за 1-2 года. Его устанавливают в качестве дополнительного элемента вентиляционной системы в помещениях средней площади: в гаражи, офисы, частные дома, на небольших складах.

Принцип работы роторного двигателя

Принцип работы роторно-поршневого двигателя заставил в своё время многих талантливых инженеров удивлённо вскинуть бровями. И сегодня талантливые инженеры компании Мазда заслуживают всяческих похвал и одобрения. Шутка ли, поверить в производительность, казалось бы, похороненного двигателя и дать ему вторую жизнь, да ещё какую!

Роторный двигатель в разрезе

Ротор роторного двигателя

Камера роторного двигателя

Ротор имеет три выпуклых стороны, каждая из которых действует как поршень. Каждая сторона ротора имеет углубление в ней, что повышает скорость вращения ротора в целом, предоставляя больше пространства для топливо-воздушной смеси. На вершине каждой грани находится по металлической пластине, которые и формируют камеры, в которых происходят такты двигателя. Два металлических кольца на каждой стороне ротора формируют стенки этих камер. В середине ротора находится круг, в котором имеется множество зубьев. Они соединены с приводом, который крепится к выходному валу. Это соединение определяет путь и направление, по которому ротор движется внутри камеры.

Камера двигателя приблизительно овальной формы (но если быть точным — это Эпитрохоида, которая в свою очередь представляет собой удлиненную или укороченную эпициклоиду, которая является плоской кривой, образуемой фиксированной точкой окружности, катящейся по другой окружности). Форма камеры разработана так, чтобы три вершины ротора всегда находились в контакте со стенкой камеры, образуя три закрытых объемах газа. В каждой части камеры происходит один из четырех тактов:

• Впуск
• Сжатие
• Сгорание
• Выпуск

Отверстия для впуска и выпуска находятся в стенках камеры, и на них отсутствуют клапаны. Выхлопное отверстие соединено непосредственно с выхлопной трубой, а впускное напрямую подключено к газу.

Выходной вал роторного двигателя

Выходной вал имеет полукруглые выступы-кулачки, размещенные несимметрично относительно центра, что означает, что они смещены от осевой линии вала. Каждый ротор надевается на один из этих выступов. Выходной вал является аналогом коленчатого вала в поршневых двигателях. Каждый ротор движется внутри камеры и толкает свой кулачок.

Так как кулачки установлены несимметрично, сила с которой ротор на него давит, создает крутящий момент на выходном валу, заставляя его вращаться.

Строение роторного двигателя

Роторный двигатель состоит из слоев. Двухроторный двигателя состоят из пяти основных слоев, которые удерживаются вместе благодаря длинным болтам, расположенным по кругу. Охлаждающая жидкость протекает через все части конструкции.

Как самостоятельно полировать автомобиль?

Два крайних слоя закрыты и содержат подшипники для выходного вала. Они также запечатаны в основных разделах камеры, где содержатся роторы. Внутренняя поверхность этих частей очень гладкая и помогает роторам в работе. Отдел подачи топлива расположен на конце каждой из этих частей.

Следующий слой содержит в себе непосредственно сам ротор и выхлопную часть.

Центр состоит из двух камер подачи топлива, по одной для каждого ротора. Он также разделяет эти два ротора, поэтому его внешняя поверхность очень гладкая.

В центре каждого ротора крепится две большие шестерни, которые вращаются вокруг более маленьких шестерней и крепятся к корпусу двигателя. Это и является орбитой для вращения ротора.

Конечно же, если бы у роторного мотора не было недостатков, то он обязательно бы применялся на современных автомобилях. Возможно даже, что, если бы роторный двигатель был безгрешен, мы и не узнали бы про двигатель поршневой, ведь роторный создали раньше. Затем человеческий гений, пытаясь усовершенствовать агрегат, и создал современный поршневой вариант мотора.

Но к сожалению, минусы у роторного двигателя имеются. К таким вот явным ляпам этого агрегата можно отнести герметизацию камеры сгорания. А в частности, это объясняется недостаточно хорошим контактом самого ротора со стенками цилиндра. При трении со стенками цилиндра металл ротора нагревается и в результате этого расширяется. И сам овальный цилиндр тоже нагревается, и того хуже — нагревание происходит неравномерно.

Если в камере сгорания температура бывает выше, чем в системе впуска/выпуска, цилиндр должен быть выполнен из высокотехнологичного материала, устанавливаемого в разных местах корпуса.

Для того чтобы такой двигатель запустился, используются всего две свечи зажигания. Больше не рекомендуется ввиду особенностей камеры сгорания. РПД наделён бывает совершенно иной камерой сгорания и выдаёт мощность три четверти рабочего времени ДВС, а коэффициент полезного действия составляет целых сорок процентов. По сравнению: у поршневого мотора этот же показатель составляет 20%.

Недостатки роторного двигателя

Сейчас читают

На старте продаж роторная Мазда пользовалась активным спросом, так как автомобиль привлекал автолюбителей своим  необычным и мощным двигателем (особенно форсированные версии с мощностью около 500 л.с.). Однако немного позже владельцы уже на относительно небольших пробегах столкнулись с первыми проблемами и минусами данного типа ДВС.

Основные недостатки — большой расход топлива и относительно низкий ресурс роторного двигателя 13B-MSP. В идеальных условиях силовая установка данного типа способна выходить около 100 тыс. км пробега. Что касается реальной эксплуатации, часто моторы приходили в негодность уже к 50-60 тыс. км. пробега.

Обычно первыми выходят из строя уплотнения ротора. Причина вполне очевидна, так как уплотнения находятся под высокими нагрузками и сильно нагреваются. Также дает о себе знать и детонация, износ подшипников эксцентрикового вала, роторов и т.д.

Примечательно то, что первыми сдаются апексы (уплотнения на торцах), тогда как боковые уплотнители ходят намного дольше. В результате износа апексов, а также их установочных мест на роторе, в двигателе падает компрессия, углы уплотнителей могут отваливаться, повреждая поверхности статора.

Также следует отметить быстрый выход из строя коренных вкладышей эксцентрикового вала. С учетом того, что вал осуществляет вращение в 3 раза быстрее роторов, роторы несколько смещаются по отношению к стенкам статора, причем вершины роторов должны всегда быть удалены на одно расстояние от стенок.

В результате, когда углы апексов выпадают, на поверхности статора неизбежно появляются задиры. При этом диагностика роторного двигателя сильно затруднена, так как, в отличие от обычного мотора, роторный двигатель не стучит в случае износа вкладышей.

Параллельно отметим, что на версиях данного мотора с наддувом работа агрегата на обедненной смеси приводит к перегреву апекса. Далее пружина, прижимающая апекс, просто гнет его и компрессия сильно снижается. Еще форсированные (роторные двигатели с наддувом) отличаются неравномерным нагревом корпуса.

В верхней части ДВС, где происходят такты впуска и сжатия, более холодные. В то же время нижняя часть, где протекает процесс сгорания смеси и выпуска раскаленных газов, нагревается намного сильнее. Результат – деформация корпуса форсированных версий.

Также отметим, что отдельно проявились и проблемы системы смазки. На практике, масляные форсунки в статоре часто загрязняются и перестают работать. При этом промыть клапаны форсунок не получается, то есть нужна замена. Если же вовремя проблема не была установлена, масляное голодание становится причиной сильного износа целого ряда элементов роторного двигателя.

При этом во всех случаях и независимо от причины, статор на практике восстановить практически не представляется возможным, а также следует отметить отсутствие ремонтных запчастей. Это значит, что если статор поврежден, восстановить двигатель очень сложно и дорого. То же самое касается и ротора. Если пазы под апексы повреждены, отремонтировать деталь практически невозможно.

Все это означает, что мотор фактически «одноразовый» и качественно его отремонтировать нет возможности. Единственный выход – покупка и установка нового двигателя, так как контрактные варианты в большинстве случаев тоже будут изношены и долго не прослужат. Само собой, купить роторный двигатель без пробега можно, но цена роторного двигателя будет высокой.

Водород и гелий в качестве топлива

Получение высокой мощности, конечно же, необходимо, однако нужно понимать, что использование водорода или гелия достаточно опасно. Водород, к примеру, сам по себе достаточно взрывоопасен, а при высоких температурах он создает соединения, которые называются металлогидритами. Это происходит, когда водород растворяется в металле. Другими словами, он способен разрушить цилиндр изнутри.

Кроме того, и водород, и гелий – это летучие вещества, которые характеризуются высокой проникающей способностью. Если говорить проще, то они достаточно легко просачиваются сквозь практически любые уплотнения. А потери вещества означают потери в рабочем давлении.
