Где находятся предохранители ВАЗ-2108 2109 21099
Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.
Монтажный блок предохранителей 2114-3722010-18
- K1-реле включения очистителей фар;
- K2-реле-прерыватель указателей поворота и аварийной сигнализации;
- K3-реле стеклоочистителя ветрового окна;
- K4-реле контроля исправности ламп;
- K5-реле включения стеклоподъемников;
- K6 — реле включения звуковых сигналов;
- K7-реле включения электрообогрева заднего стекла;
- K8-реле включения дальнего света фар;
- K9-реле включения ближнего света фар;
- F1-F16 — плавкие предохранители
Монтажный блок предохранителей 2114-3722010-60
- K1 — Реле включения очистителей фар
- K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
- K3 — Реле очистителя ветрового стекла
- K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
- K5 — Реле включения стеклоподъёмников
- K6 — Реле включения звукового сигнала
- K7 — Реле включения обогрева заднего стекла
- K8 — Реле включения дальнего света фар
- K9 — Реле включения ближнего света фар
- F1 — F16 — Плавкие предохранители
- F1 — F20 — Запасные предохранители
Монтажный блок предохранителей 17.3722
- 1 — реле включения очистителей фар (K6)
- 2 — реле времени омывателя заднего стекла (K1)
- 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
- 4 — реле стеклоочистителя (KЗ)
- 5 — контактные перемычки на месте реле контроля исправности ламп
- 6 — реле включения обогрева заднего стекла (K10)
- 7 — запасной предохранитель
- 8 — реле включения дальнего света фар (K5)
- 9 — реле включения ближнего света фар (K11)
- 10 — предохранитель
- 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
- 12 — реле включения звукового сигнала (K8)
Описание предохранителей монтажного блока для ВАЗ 2109, 2108, 21099
F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры от 1 до 16 — монтажный блок старого образца 17.3722
№ предохранителя | Расшифровка |
---|---|
1 (8 A)
F9 (7,5 A) |
Правая противотуманная фара |
2 (8 A)
F8 (7,5 A) |
Левая противотуманная фара |
3 (8 A)
F1 (10 A) |
Очистители фар (в момент включения).
Реле включения очистителей фар (контакты). Клапан включения омыва фар |
4 (16 A)
F7 (30 A) |
Очистители фар (в рабочем режиме).
Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
5 (8 A)
F16 (15 A) |
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
6 (8 A)
F3 (10 A) |
Задние фонари (лампы стоп-сигнала). Плафон освещения салона |
6 (8 A)
F6 (30 A) |
Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
7 (8 A)
F10 (7,5 A) |
Фонари освещения номерного знака. Подкапотная лампа.
Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
8 (16 A)
F5 (20 A) |
Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).
Звуковой сигнал и реле его включения |
9 (8 A)
F10 (7,5 A) |
Левая фара (габаритный свет).
Левый задний фонарь (габаритный свет) |
10 (8 A)
F11 (7.5 A) |
Правая фара (габаритный сеет).
Правый задний фонарь (габаритный свет) |
11 (8 A)
F2 (10 A) |
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).
Контрольная лампа аварийной сигнализации |
12 (16 A)
F4 (20 A) |
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель |
13 (8 A)
F15 (7,5 A) |
Правая фара (дальний свет) |
14 (8 A)
F14 (7.5) |
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар |
15 (8 A)
F13 (7,5 A) |
Левая фара (ближний свет) |
16 (8 A)
F12 (7,5 A) |
Правая фара (ближний свет) |
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Opel Vectra A, предохранители Opel Vectra A, электросхема двигателя Opel Vectra A, цветная электросхема Opel Vectra A
Предохранители
Внимание — Предохранители собраны в одном блоке. Блок предохранителей/реле расположен под капотом двигательного отсека
Предохранители закрыты крышкой. — На блоке предохранителей имеются четыре запасных предохранителя разной мощности. Неплохо иметь в автомобиле набор запасных предохранителей. Их можно приобрести у дилера фирмы Audi.
Снятие плавкого предохранителя (модели 2,0 л)
Плавкие предохранители предназначены для того, чтобы разорвать цепь, когда ток в цепи превышает допустимое значение.
Плавкие предохранители размещены в блоке предохранителей и реле, расположенном под крышкой с нижней правой стороны панели приборов. Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на внутренней стороне крышки блока предохранителей и реле.
Перед снятием предохранителя выключите зажигание. Для того чтобы снять предохранитель, просто извлеките его. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Всегда заменяйте предохранитель другим той же мощности. На каждом предохранителе указана величина защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Реле
Расположение блока реле в моторном отсеке (модели SRi 2,0 л)
Реле — это электронно-управляемый переключатель, который обычно используется следующим образом:
а) реле может переключать большие токи дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;
б) реле может иметь более одного управляющего входа в отличие от механического переключателя;
в) реле может выполнять функцию таймера, например задавать интервал работы стеклоочистителей.
Если система, управляемая реле, выходит из строя и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса или неисправно.
Для замены реле выключите зажигание и, просто потянув его, извлеките из гнезда и вставьте на его место новое.
Большая часть реле расположена с обратной стороны главного блока предохранителей. Для доступа к реле открутите винты и извлеките блок предохранителей, перемещая его вперед. Реле заднего стеклоочистителя расположено в задней двери за панелью обивки.
В некоторых моделях дополнительные реле расположены в блоке реле, установленном с левой стороны моторного отсека.
Номер | Номинал | Цвет | Цепь |
F1 | 10А | Красный | Левый габаритный огонь и задние комбинации колес |
F2 | 20А | Желтый | Подогреваемые передние сиденья, прикуриватель, щиток приборов, подогреваемое заднее стекло, аудиосистема, система полного привода |
F3 | 10А | Красный | Левая фара головного освещения |
F4 | 30А | Зеленый | Вентилятор отопителя |
F5 | 10А | Красный | Уровень направления пучка фары головного освещения, корректор фар |
F6 | 30А | Зеленый | Очиститель ветрового стекла |
F7 | 15А | Синий | Индикаторы указателей поворота, стоп-сигналы, блокировка переключения, диагностика |
F8 | 15А | Синий | Освещение салона, подсветка багажного отделения, лампы аварийной сигнализации, часы, аудиосистема, трип-компьютер, диагностика |
F9 | 10А | Красный | Подсветка щитка приборов, подсветка номерного знака, подсветка моторного отсека, подсветка переключателя |
F10 | 30А | Зеленый | Люк крыши |
F11 | 20А | Желтый | Топливный насос |
F12 | 10А | Красный | Сервопривод зеркал заднего вида, электростеклоподъемники, центральный замок |
F13 | 20А | Желтый | Передние противотуманные фары |
F14 | 10А | Красный | ABS, автоматическая коробка передач |
F15 | 30А | Зеленый | Подогреваемое заднее стекло |
F16 | 10А | Красный | Автоматическая коробка передач |
F17 | 20А | Желтый | Центральный замок |
F18 | 10А | Красный | Дневные ходовые огни |
F19 | 10А | Красный | Система полного привода |
F20 | 10А | Красный | Звуковой сигнал |
F21 | 10А | Красный | Правый габаритный огонь и комбинация задних фонарей |
F22 | 10А | Красный | Подогрев карбюратора, лампы движения задним ходом, трип-компьютер, диагностика, подсветка |
F23 | 10А | Красный | Правая фара головного освещения |
F24 | 30А | Зеленый | Вентилятор системы охлаждения двигателя |
F25 | 10А | Красный | Правая лампа фары головного освещения, корректор фар |
F26 | 30А | Зеленый | Задние электростеклоподъемники |
F27 | 10А | Красный | Задние противотуманные фары |
F28 | 20А | Желтый | Вывод 30 — прицеп |
F29 | 10А | Красный | Омыватель фар головного освещения, подогрев распылителей омывателя |
F30 | 30А | Зеленый | Стекла передних дверей с сервоприводом |
Схемы
Схема реле в моторном отсеке под монтажным блоком:
Маркировка реле | Назначение |
С2 | Свечи накаливания |
С1, С3-С6 | ― |
Блок элементов безопасности под капотом находится под защитной крышкой. Чтобы провести диагностику и замену деталей, крышку поддевают отверткой.
Схема прерывателей и реле под приборной панелью со стороны водителя. Для дизельных двигателей реле топливного насоса находится в ячейке 5.
Реле и прерыватели слева под панелью приборов. Источник фото: https://carpod.ru/predohraniteli-i-rele-vw-passat-b6-2005-2010-gv_1372.htm
Маркировка реле | Применение |
1 | Печка |
2, 4 | ― |
3 | Вентилятор |
5 | ТНВД |
6 | Омыватель фар |
7 | Напряжение на клемму 50 |
Маркировка прерывателя | Назначение |
А, В | ― |
С, D | Термопредохранитель, кресло водителя. |
Все о предохранителях в Opel Vectra A, B
Блоки предохранителей (далее — БП) в моделях Опель Вектра А и Б имеют разные схемы и расшифровки, однако они расположены в одном и том же месте. Как сказано выше, предназначение элементов БП заключается в разрыве цепи, когда напряжение превышает допустимое значение. Поэтому все плавкие предохранители устанавливаются в одном блоке, чтобы при поломке какого-либо устройства водитель мог проверить работоспособность звена БП.БП для модели А в разобранном видеВ вышеуказанных моделях автомобилей устройства находятся в БП, который установлен с правой стороны торпеды, под рулевым колесом. Если вы до сих пор не знаете, какие детали и за что отвечают, то можете ознакомиться с приведенным материалом либо посмотреть на внутреннюю сторону крышки БП — там представлена схема и назначение.
Опель Вектра А
Как мы уже сказали, место расположения БП в обеих моделях транспортных средств одинаковое, однако, схемы незначительно различаются между собой. К примеру, в БП, расположенном в салоне Опель Вектра А, три ряда плавких звеньев, а в модели Б — два ряда.Место установки БП под приборной панелью
Обратите внимание: на фото некоторых компонентов блока может не хватать, но на схеме указано предназначение каждого элемента.Далее, мы предлагаем вам расшифровку назначения каждого звена. Обратите внимание: характеристики плавких деталей БП могут изменяться с каждым годом, в зависимости от модификаций авто.Расшифровка электросхемы приборов БП, установленном в салоне транспортного средства
Опель Вектра Б
Главный БП транспортного средства модели Б находится там же, где и в модели А: с водительской стороны под торпедой, слева от рулевого колеса. Чтобы добраться до него, вам потребуется снять пластиковую накладку. На каждой отдельно взятом звене можно увидеть цифру — она обозначает величину пропускаемого тока. Далее предлагаем вам ознакомиться со схемой.Электросхема расположения плавких компонентов БП, расположенного в салоне транспортного средства Вектра БНиже представлена расшифровка каждого устройства.Расшифровка компонентов БП
Процесс снятия и замены
Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена. Разумеется, причиной неисправности может послужить непосредственно сам прибор, к примеру, мотор стеклоочистителей или неисправность фар. Но есть смысл проверить работоспособность элемента БП.Чтобы сделать это, оцените деталь визуально. Если плавкая нить устройства оборвана или перегорела, то сомнений быть не должно: вышел из строя именно он. Однако перед тем, как произвести его замену, следует убедиться в том, что деталь вновь не выйдет из строя сразу же после его смены.БП для модели Б в месте установкиДля этого желательно проверить работоспособность прибора, звено которого сгорело. Возможно, причина кроется именно в нем. Также желательно прозвонить электрическую цепь, ведь есть вероятность, что в ней могут быть обрывы или короткие замыкания
В первую очередь следует уделить внимание участкам, которые были перепаяны. Иногда именно замыкания могут стать причиной регулярного сгорания элементов БП. Если вы уверены, что причина кроется именно в устройстве БП, то его нужно заменить
Это делается очень легко
Если вы уверены, что причина кроется именно в устройстве БП, то его нужно заменить. Это делается очень легко.
- Для начала необходимо выключить зажигание.
- При помощи отвертки или пальцами откройте защитную декоративную накладку вашего БП. Как вы уже знаете, она находится с левой стороны торпеды в районе водительского сидения.
- Найдите сгоревший элемент. Для этого воспользуйтесь схемой, отмеченной на обратной стороне защитной накладки.
- При помощи специальных щипчиков, которые должны находиться в корпусе БП, извлеките поврежденное звено цепи.
- Возьмите новую деталь и установите ее на место старой. Включите зажигание и проверьте работоспособность устройства, которое ранее вышло из строя. Если проблема заключалась в детали БП, то после ее замены все будет работать нормально. Установите на место защитную крышку БП.
Видео «Замена предохранителя прикуривателя»
В этом видео показан процесс замены предохранителя в автомобиле Вектра С. Для моделей А и Б процесс смены будет аналогичным.
Предохранители бмв е30 (3 серии)
BMW E30 — являлся второй моделью 3 серии БМВ. Выпускался в 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992 а универсалы еще и до 1993 году. Мы расскажем Вам где находятся предохранители в бмв е30. Представим схему главного блока реле и предохранителей с расшифровкой.
Предохранители и реле BMW e30
Блок предохранителей (распределительная коробка) с запасными предохранителями, реле и пластмассовым пинцетом находится в моторном отсеке слева, около лобового стекла.
Снимите крышку блока предохранителей и используйте пластиковый пинцет, чтобы вытащить предохранитель, который не работает. Перегоревший предохранитель может выделятся расплавленной полосой внутри прозрачной пластиковой крышки и должен быть заменён.
Общая схема блока предохранителей
Описание предохранителей
1. 7,5 Левая фара дальнего света 2. 7,5 Правая фара дальнего света 3. 15 Электродвигатель дополнительного вентилятора системы охлаждения двигателя (на малой частоте вращения) 4. 15 Указатели поворота 5. 25(30) Электродвигатели стеклоочистителя, омывателя и фароочистителей 6. 7,53 Лампы стоп-сигнала. Программируемый регулятор скорости движения (круиз-контроль) 7. 15 Звуковые сигналы 8. 25(30)2 Элемент обогрева заднего стекла 9. 7,5(15) Электрооборудование карбюраторных двигателей. или Лампы света заднего хода. (Электрооборудование карбюраторных двигателей. Лампы света заднего хода. Указатель включенной передачи автоматической КПП) 10. 7,5 Контрольные приборы. Бортовой компьютер или Контрольные приборы. Бортовой компьютер. Лампы света заднего хода 11. 15 Электрический топливный насос. Электродвигатель топливо закачивающего насоса 12. 15 Радиоприемник. Бортовая система контроля. Контрольные приборы 13. 7,5 Левая фара ближнего света 14. 7,5 Правая фара ближнего света 15. 7,5 Задние фонари (лампы противотуманного света) 16. 15 Элемент обогрева сиденья водителя 17. 25(30)2 Электропривод люка в крыше 18. 30 Электродвигатель дополнительного вентилятора системы охлаждения двигателя (на рабочей частоте вращения) 19. 15(30)2 Электродвигатель и элемент обогрева наружного зеркала заднего вида 20. 30 Электродвигатель вентилятора отопителя. Система кондиционирования воздуха 21. 7,5 Плафоны освещения салона. Лампа освещения вещевого ящика. Переносная лампа. Часы. Радиоприемник (устройство запоминания станций). Бортовой компьютер 22. 7,5 Лампы габаритного света в левой фаре, левом заднем фонаре 23. 7,5 Лампы габаритного света в правой фаре, правом заднем фонаре. Лампы освещения приборов. Фонари освещения номерного знака 24. 15 Указатели поворота в режиме аварийной сигнализации 25. Резервный 26. Резервный 27. 25-30 Система блокировки замков. Элементы обогрева замков дверей. Противоугонная система Система блокировки замков дверей. Элементы обогрева замков дверей. Противоугонная система. Зуммер бортового компьютера 28. 25(30)2 Прикуриватель. Электропривод антенны. Электродвигатель дополнительного отопителя 29. 7,5 Левая противотуманная фара 30. 7,5 Правая противотуманная фара
Описание реле
- Реле нормальной скорости / резервное;
- Звуковой сигнал;
- Реле дальнего света;
- Реле ближнего света;
- Неиспользуемое;
- Реле высокой скорости / резервное;
- Резервное;
- Реле противотуманных фонарей;
- Резервное;
- Стеклоочиститель.
Замена электробензонасоса на ВАЗ
- Уменьшить давление в системе подачи топлива.
- С помощью фиксатора наконечников шлангов для подачи топлива отсоединяем по очереди 2 шланга.
- Отвинчиваем 8 гаек по окружности кольца прижимного типа и снимаем его.
- К одной из гаек присоединен провод с отрицательной полярностью, снять его требуется аккуратно.

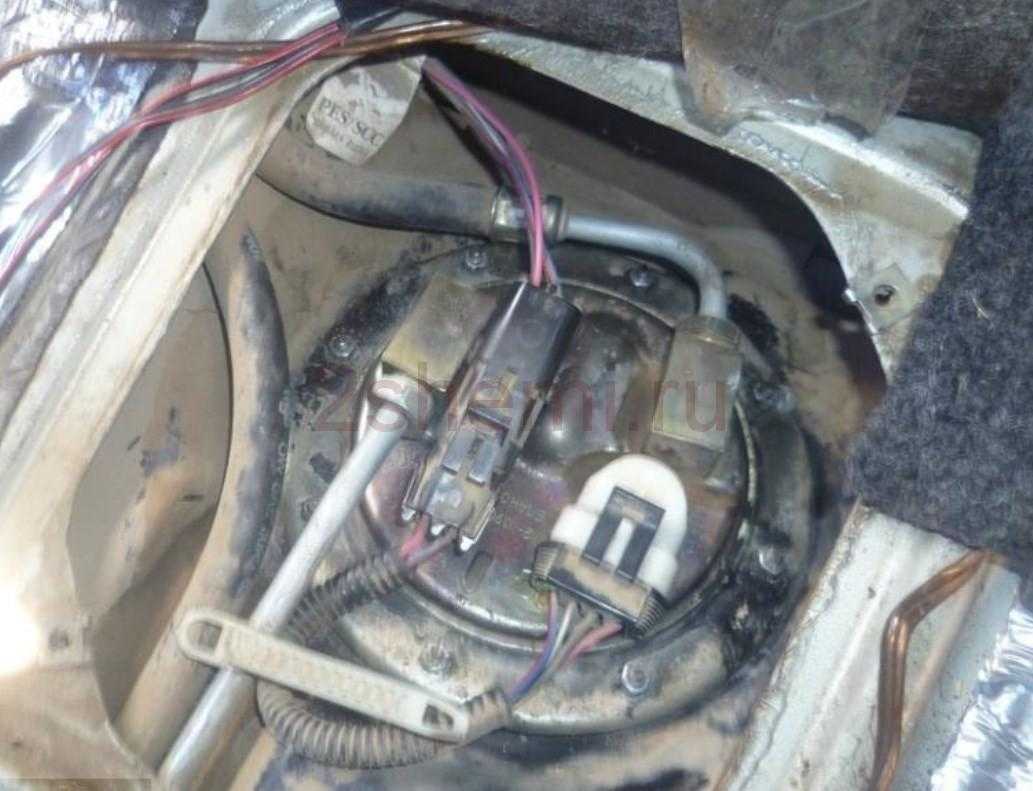

- Достаем из топливного резервуара блок электронасоса, несколько его наклонив, для сохранности в целости рычага датчика указателя уровня топлива, иначе он будет выдавать некорректные параметры.
- Снимаем кольцо топливного блока уплотнительного типа из резины. Если его свойства утрачены, необходимо заменить изделие.
- Монтаж насоса производить в обратной очередности.
При монтаже шлангов для топлива ориентироваться на направление подачи горючего, указанное стрелками, а установочная стрелка на крышке электронасоса должна показывать направление на корму авто!
Блок предохранителей в салоне слева (№8)
Он расположен в торце приборной панели, за защитной крышкой.

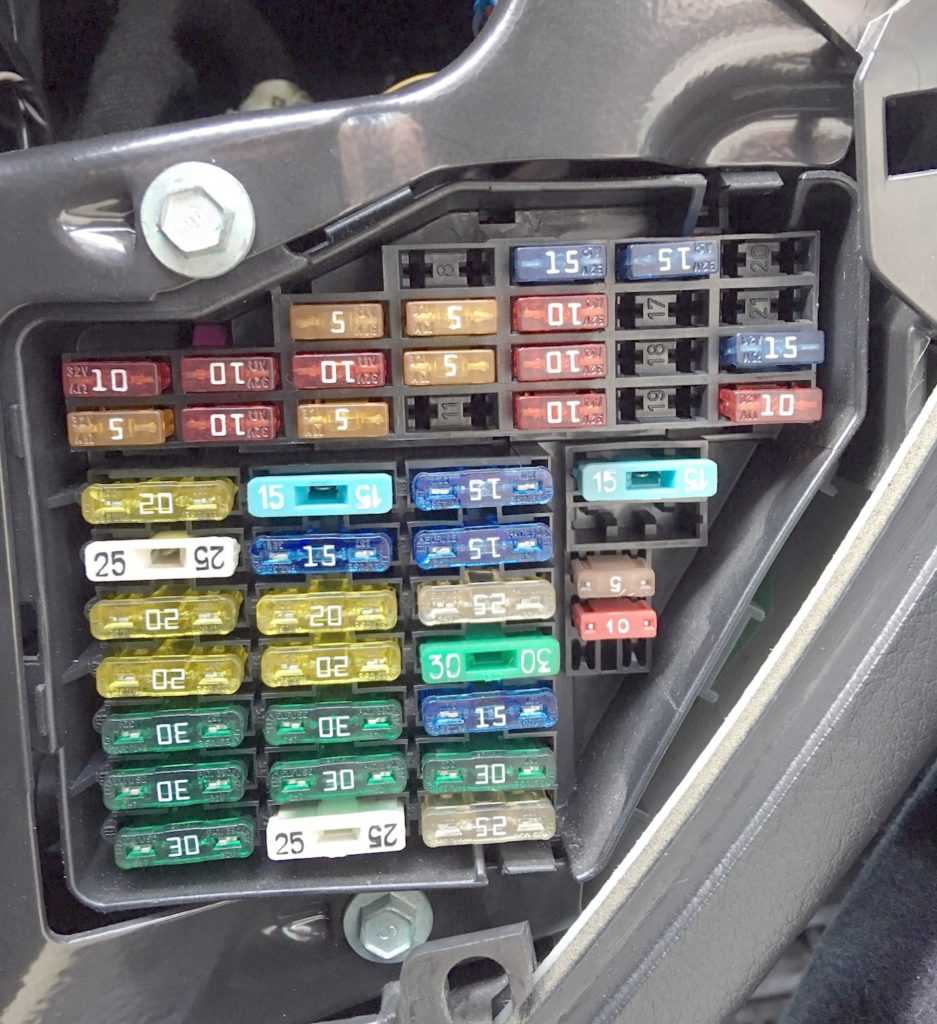

Фото – пример
Схема
Расшифровка схемы
1 | 10A Кондиционер |
2 | 5A Фонари освещения пространства для ног |
3 | 5A Обогреваемые жиклёры стекло омывателя |
4 | 5A Вентилятор системы охлаждения |
5 | 10A Телефон, сенсор уровня двигательного масла, многофункциональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая трансмиссия (кулиса переключения передач |
6 | 5A Кондиционер (датчик качества воздуха), датчик давления |
7 | 10A Электронная противозаносная система ( ESP ), выключатель сигнала торможения, датчик педали сцепления, датчик угла поворота рулевого колеса |
8 | 5A Телефон |
9 | 15A Усилитель тормозов (вакуумный насос) |
10 | 10A Автоматический регулятор угла наклона фар |
11 | Отсутствует |
12 | 10A Диагностическая розетка |
13 | 10A Модуль рулевой колонки |
14 | 10A Фонари сигнала тормоза |
15 | 10A Приборная доска, система навигации |
16 | 5A Устройство для открывания гаражных ворот |
17 | 10A Помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах |
18 | Отсутствует |
19 | 15A Противотуманные фары, задние туманные фонари |
20 | 15A Ближней свет правой фары, регулятор угла наклона фар |
21 | 15A Ближней свет левой фары, регулятор угла наклона фар |
22 | 15A Дверь водителя |
23 | 15A Дверь переднего пассажира |
24 | 20A Электрооборудование комфорта с единым управлением |
25 | 30A Вентилятор отопителя |
26 | 30A Обогрев заднего стекла |
27 | 30A Розетка прицепа (блок управления) |
28 | 20A Топливный насос, дополнительный насос дизельного двигателя |
29 | 20A Управление двигателем |
30 | 20A Подъёмно-сдвижная панель крыши |
31 | 15A Фары заднего хода, автоматическая трансмиссия, диагностическая розетка, автоматически затемняемое внутреннее зеркало |
32 | 20A Управление двигателем |
33 | 15A Прикуриватель |
34 | 15A Управление двигателем |
35 | 30A Розетка в багажнике |
36 | 30A Стеклоочиститель |
37 | 25A Насос стекло- и фароомывателя |
38 | 15A Электрооборудование комфорта с единым управлением, отпирание багажника |
39 | 20A Радиосистема |
40 | 25A Звуковой сигнал |
41 | Отсутствует |
42 | Электронная противозаносная система ( ESP ) |
43 | 15A Управление двигателем |
44 | 30A Обогрев сидений |
Схема предохранителей на BMW E90
Иногда при покупке автомобиля с рук у него может чего-то не хватать, так как при каком-нибудь ремонте мастера могут забыть что-нибудь закрутить или положить на место. Так и со списком предохранителей, который с завода, на автомобиле BMW E90, идет прикрепленным к задней крышке бардачка, его может не быть. Возможно мастер какого-нибудь сервиса или бывший владелец автомобиля решил оставить его себе как памятку, а может просто забыл положить обратно, когда менял предохранители. При разных модификациях список расположения предохранителей может немного отличаться, но вот списки предохранителей самых распространенных модификаций BMW 3-series в кузове E90.
BMW 318:
Схема предохранителей на BMW E90 318
Схема предохранителей на BMW E90 318
BMW 320:
Схема предохранителей на BMW E90 320
Схема предохранителей на BMW E90 320
Схема предохранителей на BMW E90 320
Схема предохранителей на BMW E90 320
nazcar.ru
Последовательность обнаружения неисправного предохранителя и его замены
В процессе эксплуатации автомобиля, если проявилась неисправность отдельного устройства либо узла Митсубиси Лансер 9, по приведеным выше таблицам и рисункам необходимо определить место установки предохранителя (предохранителей), обслуживающих данное устройство либо систему в целом. Далее при выключенном зажигании следует извлечь данный предохранитель из ячейки разъема. Это проще выполнить при помощи специальных щипцов, которые размещаются в крышке съемной панели салонного блока предохранителей. Далее производится проверка предохранителя. Это можно сделать визуальным методом. Данный метод не имеет стопроцентной точности, поэтому лучше осуществлять проверку исправности предохранителя при помощи мультиметра.
В случае, когда вышел из строя предохранитель, необходимо заменить его на заведомо исправный того же номинала. Нельзя устанавливать предохранитель с неизвестным либо иным номиналом. Допускается устанавливать временно предохранитель, превышающий номинал не более, чем на 25%, например, 15 Ампер вместо 10. Дальнейшая эксплуатация автомобиля возможна только после его замены на штатный предохранитель. Ни в коем случае, даже временно, нельзя использовать так называемый «жучок». Последствием этого непродуманного действия может быть воспламенение электропроводки.
Если после установки нового предохранителя и включения зажигания либо последующей эксплуатации автомобиля он вновь выходит из строя (перегорает), необходимо приступить к исследованию электрооборудования автомобиля, проверке устройств, которые обслуживает предохранитель. Постоянное перегорание одного из предохранителей является свидетельством неисправности электропроводки, одного из устройств, которые обслуживает предохранитель.
В результате длительной эксплуатации автомобиля Митсубиси Лансер 9 либо дорожно-транспортного происшествия возможны случаи выхода из строя блоков предохранителей и реле, как салонного, так и находящегося под капотом. В этом случае необходимо произвести их демонтаж и замену.
Блок под капотом
Он расположен в левой части моторного отсека, рядом с аккумуляторной батареей.
Magentis 1
Картина
Пример диаграммы
Расшифровка предохранителей
COMD FAN | Вентилятор кондиционера 20А |
PWRWIND | Электрические стеклоподъемники 40А |
АБС 2 | 30А АБС |
IGN SW-1 | Замок зажигания 30А |
АБС 1 | 30А АБС |
IGN SW-2 | Замок зажигания 30А |
RAD FAN MTR | Электродвигатель вентилятора радиатора 30А |
1 ТОПЛИВНЫЙ НАСОС | Топливный насос 20А |
2 HD LP LO | Ближний свет фар 15А |
3 АБС | 10А система АБС |
4 ИНЖЕКТОР | Инжектор 10А |
5 A / C COM PR | Компрессор кондиционера 10А |
6 АТМ РАССТОЯНИЕ | Реле ATM 20A |
7 CURATE | Реле 30А электронного блока управления двигателем |
8 КАТУШКА IG | 20А Катушка зажигания, датчик неисправности зажигания |
9 ОЗСНСР | Датчик кислорода 15А |
10 ЭКЮ | 15A ECM, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, серворегулятор скорости xx, dpkv |
11 РОГ | Сигнал 10А |
12 ГОЛОВКА LP HI | Фары дальнего света 15А |
13 LP ПРОМЫВКА ГОЛОВКИ | Электродвигатель омывателя фар 20А |
14 ДХО | 15А противоугонная система |
15 ЛЯГУШКА | 15A Передние противотуманные фары |
16 ГОЛОВКА НД НИЗКАЯ ПРАВ | Ксеноновые фары 15А |
17 ЗАПАСНОЙ | Запасной предохранитель на 30 А |
18 ЗАПЧАСТИ | Запасной предохранитель 20А |
19 ЗАПАСНОЙ | Замена предохранителя 15А |
20 ЗАПАСНЫХ ЧАСТЕЙ | Запасной предохранитель 10А |
21 ВОЗДУХОДУВКА | Вентилятор отопителя 30А |
ПРЕДОХРАНИТЕЛЬ 22 PWR-2 | Предохранитель блока питания 30А 2 |
23 FWRAMP | Усилитель звука 20А |
24 ОТКРЫВАЮЩАЯСЯ КРЫША | 15A Дверь, диагностический разъем |
25 VAIL LP | Реле крышки багажника 20А |
26 PWR ПРЕДОХРАНИТЕЛЬ-1 | Предохранитель 1 питания 30А, блок предохранителей в салоне (предохранители 2,3,7,8,9) |
27 ЭКЮ | 10A Электронный блок управления двигателем |
28 RRHTD | Реле на 30А обогрева заднего стекла и боковых зеркал. |
Описание реле
РОГОВОЕ РЕЛЕ | Сигнальное реле |
HDLP_LOW RELAY | Реле фар |
RAD FAN_HI РЕЛЕ | Реле вентилятора радиатора |
RAD FAN_RELÈ LOW | Реле вентилятора радиатора |
F / РЕЛЕ НАСОСА | Реле топливного насоса |
РЕЛЕ ОЧИСТИТЕЛЯ | Реле стеклоочистителя |
ПУСКОВОЕ РЕЛЕ | Реле стартера |
РЕЛЕ КОНТРОЛЯ АТМ | Реле управления АКПП |
РЕЛЕ A / CON | Реле кондиционера |
Magentis 2
Схема
Деловое свидание, встреча
I / PB + 2 | 50A На панели B + |
АБС 2 | 40А АБС |
ДХО | Дневные ходовые огни 15А |
РОГ | Сигнал 15А |
НИЗКИЙ H / LP | Фары 15А |
F / НАСОС | 20А Топливный насос |
H / LP HI | Фары 15А |
ЭБУ | 10А Блок управления двигателем |
АБС 1 | 40А АБС |
ALT | Генератор 125/150 А |
ЗАМЕНА | Запасной предохранитель 10А |
ЗАМЕНА | Замена предохранителя 15А |
ЗАМЕНА | Запасной предохранитель 20А |
FRTFOG | 15A Передняя противотуманная фара |
РЕЛЕ ЭБУ | 30А Блок управления двигателем |
УСИЛИТЕЛЬ МОЩНОСТИ | Усилитель звука 20А |
ЗАМЕНА | Замена предохранителя 15А |
ЗАМЕНА | Запасной предохранитель 20А |
P / ВЫХОД | Розетка 25А |
РАД ВЕНТИЛЯТОР | Вентилятор радиатора 30 / 40А |
PCU | 10A Датчики системы управления трансмиссией, TCU |
Брюшные мышцы | 10А АБС |
ВЫСТРЕЛИЛ | Подогрев сидений 25А |
Банкомат | 20А Управление АКПП |
S / КРЫША | 20А люк на крыше |
ЗАМЕНА | Запасной предохранитель 20А |
РЕЗЕРВНОЕ КОПИРОВАНИЕ | 10A Задний фонарь |
RR HTD | 40А Обогрев заднего стекла |
IGN 1 | Зажигание 30А |
B+ | 30A B панель B + |
ХВОСТ | 20А Задний фонарь |
A / CON | 10А Кондиционер |
ЭБУ-1 | 20А Блок управления двигателем |
КАТУШКА ЗАЖИГАНИЯ | Катушка зажигания 20А |
СНСР 3 | Датчики 10А |
ВОЗДУХОДУВКА | Вентилятор 40А |
IGN 2 | Зажигание 30А |
СНСР 2 | Датчики 15А |
РОГОВОЕ РЕЛЕ | Сигнальное реле |
HDLP_LOW RELAY | Реле фар |
RAD FAN_HI РЕЛЕ | Реле вентилятора радиатора |
RAD FAN_RELÈ LOW | Реле вентилятора радиатора |
F / РЕЛЕ НАСОСА | Реле топливного насоса |
РЕЛЕ ОЧИСТИТЕЛЯ | Реле стеклоочистителя |
ГЛАВНОЕ РЕЛЕ | Главное реле |
ПУСКОВОЕ РЕЛЕ | Реле стартера |
РЕЛЕ КОНТРОЛЯ АТМ | Реле управления АКПП |
РЕЛЕ A / CON | Реле кондиционера |
Дополнительный блок
Устанавливается спереди под сажей в моделях Magentis с дизельными двигателями.
Описание
ФИТИНГ ПРЕДОХРАНИТЕЛЯ СВЕЧИ ЗАЖИГАНИЯ | Штекер предпускового подогрева 80А, Воздушный отопитель |
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ №1 | PTC 50A реле нагревателя 1 |
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ № 2 | Реле 2 нагревателя PTC 50A |
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ № 3 | Реле нагревателя PTC 50A 3 |
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА | 40A Подогреватель топливного фильтра |
РЕЛЕ СВЕЧИ ЗАЖИГАНИЯ | Реле штекера предпускового подогрева |
РЕЛЕ НАГРЕВАТЕЛЯ PTC №1 | Реле 1 нагревателя PTC |
РЕЛЕ НАГРЕВАТЕЛЯ PTC №2 | Реле 2 нагревателя PTC |
РЕЛЕ НАГРЕВАТЕЛЯ PTC № 3 | Реле нагревателя PTC 3 |
РЕЛЕ НАГРЕВАТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА | Реле подогревателя топливного фильтра |
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
1 | Электронный блок управления двигателем |
2 | — |
3 | Реле блока управления высотой подъема клапана |
4 | Реле обогревателя системы вентиляции картера |
5 | Реле электродвигателя очистителя лобового стекла |
6 | Реле насоса системы подачи воздуха навыпуск |
7 | Реле системы управления двигателем |
F1 | (30А) Управление двигателем |
F2 | (30А) Управление двигателем |
F3 | (20А) |
F4 | (30А) |
F5 | (30А) Управление двигателем |
F6 | (10А) Управление двигателем |
F7 | (40А) Управление двигателем |
F8 | (30А) |
F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
F1 | (50А) Электронный блок управления ABS |
F2 | (60А) |
F3 | (40А) Резистор электродвигателя вентилятора отопителя |
F4 | — |
F5 | (50А) Блок управления освещением |
F6 | (50А) Блок управления освещением |
F7 | (50А) |
F8 | (60А) |
F9 | (60А) |
F10 | (30А) |
F11 | (5А) |
F12 | (30А) |
F13 | (30А) Блок управления раздаточной коробкой |
F14 | (30А) Электропривод сиденья |
F15 | (5А) |
F16 | (30А) Реле электродвигателя очистителя лобового стекла |
F17 | (5А) Блок управления электрооборудованием рулевой колонки |
F18 | (30А) |
F19 | — |
F20 | (20А) Дополнительный отопитель |
F21 | (30А) Электропривод сиденья |
F22 | (30А) |
F23 | — |
F24 | (30А) |
F25 | (30А) Электронный блок управления ABS |
F26 | (20А) — |
F27 | (30А) |
F28 | (20А) Блок управления электрооборудованием рулевой колонки |
F29 | (10А) |
F30 | (20А) Топливный насос |
F31 | (30А) Электропривод сиденья |
F32 | (10А) |
F33 | (30А) Электропривод сиденья |
F34 | (20А) Мультимедийный блок управления |
F35 | (5А) Система навигации |
F36 | (7,5А) |
F37 | (5А) Телефон |
F38 | (5А) CD-чейнджер |
F39 | — |
F40 | (10А) DVD-чейнджер |
F41 | (7,5А) Блок управления комбинацией приборов |
F42 | — |
F43 | — |
F44 | — |
F45 | — |
F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
Реле контроля силы тока аккумуляторной батареи | |
50 | 30А насос омывателя фар |
51 | 5А |
52 | 40А Реле компрессора активной подвески |
53 | 30А Электропривод передних сидений |
54 | 40А Обогреватель заднего стекла |
55 | 40А Блок управления приводом открывания/ закрывания задней двери |
56 | 5А Датчик дождя/ солнечного света |
57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
58 | 20А Очиститель заднего стекла |
59 | 5А Усилитель сигнала антенны |
60 | — |
61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
62 | 30А Блок управления электрооборудованием прицепа |
63 | 20А Дополнительный отопитель |
64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
65 | — |
66 | 20А Блок управления электроприводом люка |
67 | 10А |
68 | 5А |
69 | 5А Блок управления системой парковки |
70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
71 | 30А Многофункциональный переключатель в сборе |
72 | 20А 8цил. бензин: Реле топливного насоса |
73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
74 | 10А |
75 | 10А |
76 | 10А |
77 | 10А Главный дисплей |
78 | 5А |
79 | 10А |
80 | 10А |
81 | 7,5А |
82 | 7,5А Блок управления системы контроля давления в шинах |
83 | 30А Электропривод передних сидений |
84 | 15А |
85 | 7,5А |
86 | 40А Усилитель рулевого управления |
87 | 20А Предохранитель прикуривателя (после 09-2005) |
88 | 20А |
89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
Моторный отсек
Правая часть подкапотного пространства (по движению авто) содержит монтажный блок, где расположены плавкие перемычки к остальным электроцепям и узлам автомобиля
.
Назначение их следующее:
Показатель силы тока | Название контура, защищаемого контроллерами | Номер разъема на схеме |
20А | Аудиосистема | 1 |
10А | Электроника кузова, беспровод. упр-ние, руль, давление в шинах, часы, багажное отделение (крышка) | 2 |
10А | Свет в салоне, багажнике, подсветка зеркал | 3 |
– | – | 4 |
20А | Подогрев щеток в покое | 5 |
– | – | 6 |
7,5А | Противотуманка | 7 |
30А | Аудиосистема | 8 |
30А | Стартер | 9 |
20А | Элементы с маркировкой «EFI №1», «EFI №2», впрыск топлива | 10 |
– | – | 11 |
15А | Элементы с маркировкой «METER», «IGN», «A/B», впрыск топлива | 12 |
10А | Сочетания узлов | 13 |
7,5А | Стартер, предохранитель с маркировкой «IG2» | 14 |
10А | Кондиционирование, система определения пассажира на переднем сидении, «умная система» входа и старта | 15 |
10А | Блокирование руля | 16 |
30А | Элементы с маркировкой «DOME», «ECU-B №1», «RADIO» | 17 |
10А | Клаксон | 18 |
10А | Устройство импульсного впрыска | 19 |
20А | Расходование воздуха, топливонасос, контроллер кислорода сзади | 20 |
7,5А | Показатель электротока | 21 |
10А | Подогрев зеркал, впрыск топлива | 22 |
10А | Контроллер воздухораспределения, VSV, ACIS VSV | 23 |
10А | Впрыск топлива | 24 |
10А | Освещение дальнее левое, детектор дальнего | 25 |
10А | Освещение дальнее правое | 26 |
– | – | 27 |
10А | Фара ближнего слева | 28 |
10А | Фара ближнего справа | 29 |
30А | Охлаждающая двигатель установка | 30 |
50А | Контроль кондиционирования | 31 |
50А | Дневное освещение, элементы с маркировкой «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI» | 32 |
30А | Отопление дополнительное | 33 |
30А | Отопление дополнительное | 34 |
30А | Обогреватель стекла сзади, элементы с маркировкой «MIR HTR» | 35 |
30А | VSC | 36 |
30А | Охлаждение | 37 |
50А | VSC | 38 |
80А | ЭУР | 39 |
120А | Элементы с маркировкой «ABS №1», «ABS №2», «PTC HTR №1», «PTC HTR №2», «DEICER», «HTR», «RDI FAN», «CDS FAN», «FOG FR», «DEF» | 40 |
5А | Очистители стекол и дождевой контроллер | 41 |
10А | Запасные контроллеры | 42 |
20А | 43 | |
30А | 44 | |
Реле | ||
Система управления мотором (EFI-MAIN №2) | R1 | |
Зажигание (IG2) | R2 | |
Топливонасос (C/OPN) | R3 | |
Переключатели | R4 | |
Световая техника (H-LP) | R5 | |
Упр-ние мотором (EFI-MAIN №1) | R6 | |
Подогрев стекла сзади (DEF) | R7 | |
Контроль дневного света | M1 |
