Не горят передние габариты на рено логан

Замена задней световой системы

Замена комплектующих световой системы авто с кормовой части не затруднительная.

При выполнении замены ламп в задних фонарях следует максимально освободить пространство внутри багажного отсека.

1. Сначала открывается багажник и внутри, на стенке, водителю откроется вид на своеобразный люк, закрывающий цоколь заднего фонаря. Для его открытия следует поднять крючок, фиксирующий эластичную крышку на корпусе

Выполнять процедуру необходимо осторожно, дабы не сломать очень хрупкую и недешевую запчасть Stepway

2. К проводке Рено Сандеро в версии Степвей цоколь кормовой фары подсоединен с помощью колодки, которую предварительно следует отсоединить.

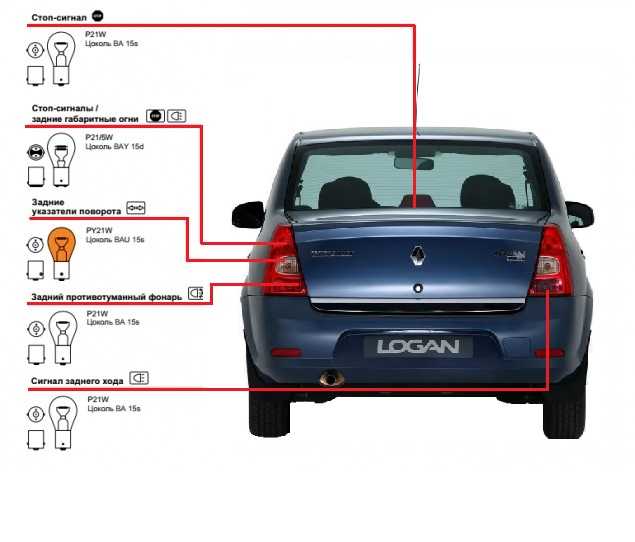

Выбор лампы

Ремонт начинается с похода в магазин за деталями: тебе нужно купить лампочку. Но прежде чем идти в магазин автозапчастей за новой, нужно определить какие лампочки стоят в стоп-сигналах на твоём Рено Логан. Там установлена двухнитевая лампа накаливания, её название — Osram 7528 P21/5W

На её цоколе расположено два штифта друг напротив друга, обрати на это внимание при покупке — есть модели, где штифты стоят не на одной оси. Выглядит она следующим образом. Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом

В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом. В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе.

Чтобы задние фонари ярче светили, можешь поставить светодиодные лампы P21W и P21/5W. Их на рынке великое множество, и в этом случае, как ни странно, почти всегда работает правило «чем дороже, тем лучше». Не покупай откровенное «палево» за копейки, хорошие светодиоды стоят дорого

Также обращай внимание на направленность свечения лампы. Оно должно быть всенаправленным, а не ориентированным куда-то конкретно. Как правильно заменить

Как правильно заменить

Теперь, когда ты уже купил новые лампы и готов к работе, давай разберемся, как поменять лампу в стоп-сигналах на Логане первого поколения (иногда говорят, первой фазы). Для простоты и наглядности прочти пошаговую инструкцию:

открываем багажник;
осматриваем место крепления фар. Оно закрыто обшивкой, но через вырезы выступают два пластиковых барашка крепления фары. Можно отогнуть обшивку, тогда ты сможешь снять клеммную колодку с фары до её демонтажа;

Лампочка задних габаритов и стопа

немного надавливаем на колбу и поворачиваем на 90 градусов против часовой стрелки. Лампа выйдет из пазов, и ты сможешь её извлечь;
устанавливаем и поворачиваем до упора по часовой стрелке новую лампочку.

У Dacia и Renault Logan фары незначительно отличаются, но процесс замены ламп в них аналогичен.

На Логане в новом кузове

А вот со снятием фары на новом Renault Logan второго поколения у автомобилистов возникают проблемы — они не могут снять фару, хоть её и держит всего один барашек. Давайте рассмотрим отличия. Начнём с того, что в Рено Логан 2 нет обшивки багажника в районе задних фонарей. Фару удерживает 1 пластиковый барашек, направляющая из пластика и «пистон», который фиксируется в ку з ове автомобиля. Дело в том, что после откручивания барашка фара не снимается. Специалисты советуют поступить следующим образом: откручиваем барашек не до конца, после чего давим на него ладонью из багажника. Снаружи нужно плотно ладонью прижать угол фары, который расположен ближе к задней двери, и тянуть фару назад. Ладонь должна быть чистой и не скользить, а как бы прилипнуть к фаре. Тогда фара поддастся. В особо запущенных в зазор между кузовом и фонарем снимают с помощью клина.

Замена лампы дополнительного стоп-сигнала

Давай разбираться, что делать, если не горит лампа дополнительного фонаря стоп-сигнала. А он на Renaul t Logan находится в салоне, но как поменять его правильно, ведь нет доступа сверху? Дело в том, что л ампа в нём меняется из багажника. Для этого предусмотрено технологическое отверстие, через которое нужно засунуть руку и провернуть лампу против часовой стрелки на пол-оборота.

В” кузове универсал

Renault Logan MCV или, как его еще называют, Логан универсал в России выпускается под названием Lada Largus. Сейчас разберемся, как заменить лампу стоп-сигнала на Рено Логан Универсал. Здесь также используются двухнитевые лампы P21/5W, а фонари держатся на двух пластиковых гайках, расположенных по вертикали у краёв. Их нужно открутить против часовой стрелки. Гайки-держатели

Извлеки фару, но не порви провода. После отсоединения клеммной колодки нужно нажать на защелку и снять панель с лампами. Как видишь, процесс замены аналогичен вышеописанным. Задняя сторона фары Ларгуса, защелка справа вверху

Замена лампочки заднего габарита

При замене лампы сзади авто тоже есть некоторые особенности, которые при проведении работы надо учесть.

Тут перед началом работы потребуется отсоединить «минус» от аккумулятора.
Отгибаем обивку багажника.

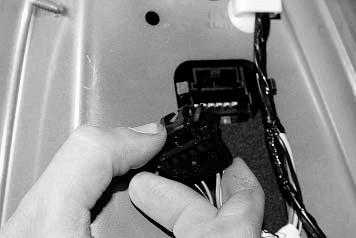

Отсоедините жгут проводов от задних габаритов.

Отсоединяем жгут питания

Отмечены стрелками два барашка

Снятие блока задних габаритных огней

Так выглядит расположение сигналов на плате задней фары Логана.

При проведении этой работы надо быть внимательным, так как придется контактировать с другими элементами системы.

Ламп не рекомендуется касаться пальцами. Работу надо производить в чистых перчатках.

Регулировка Света Фар Рено Сандеро 2012

Название: Регулировка Света Фар Рено Сандеро 2012

Длительность: 4 мин и 4 сек

Битрейт: 192 Kbps

5.35 MB и длительностью 4 мин и 4 сек в формате mp3.

Регулировка Фар Своими Руками За 5 Минут

Замена Фильтра Салона Reno Sandero 2012 Г

Какие Функции Есть В Логан 2 Сандеро 2 Но Скрыты От Нас Заводом

Печалька С Ларгусом Замена Фары

Регулировка Фар Без Прибора Adjustment Of The Headlights Without The Device

Причина Плохой Работы Печки На Рено Логан Сандеро Дастер Ларгус

Замена Ламп Ближнего Света Рено Дастер

Восстановление Передней Фары На Рено Логан Полировка Фары

Фара Сандеро Передняя Левая

Тонировка Ремонт Корректоров Фар Рено Логан 2012Г

Замена Корректора Фары Рено Меган 2

Лучший Способ Регулировки Фар Автомобиля В Домашних Условиях

ИНТЕРЕСНЫЕ ИДЕИ СВОИМИ РУКАМИ

Низко Светят Фары На Гранте Самый Простой Способ Это Исправить

Как Снять Передние Фары И Как Все Лампы Поменять Renault Duster Рено Дастер

Корректор Фар Рено Логан2

Как Улучшить Свет Фар Без Вложений

Обзор Передних Фар На Рено Сандеро Сандеро Степвей

Где Находится Регулировка Света Фар Рено Меган

Лада Ларгус Слетел Тросик Корректора Фар

Замена Лампы Птф На Рено Логан Сандеро Дастер Лада Ларгус

Регулировка Фар И Темнота

Регулировка Фар Автомобиля Универсально На Все Модели

Товары Для Renault Daster Logan Sandero Из Китая С Алиэкспресс Конкурс

Регулировка Фар На Лада Ларгус

Регулировка Фар Рено Мастер Головной Свет

Замена Ламп Ближнего Дальнего Света Сандеро Renault Sandero

Рено Сандеро Степвей Шесть Лет И Проблем Нет Обзор От Энергетика

Энергетик Сергей Николаев

Логан Корректор Фар

Регулировка Фар Автомобиля

Свет Рено Логан Renault Logan 2 2014Г Ближний Свет От Зажигания

Замена Передней Фары На Рено Логан Сандеро Лада Ларгус

Замена Лампочки В Фаре Renault Sandero Stepway 2012

Renault Sandero Stepway

Рубрика Заводи Поехали Регулировка Фар

Устраняем Детскую Болезнь Рено Дастера

Фара Логан И Лада Ларгус Обзор

Регулировка Противотуманных Фар

Обзор Передних Фар На Рено Логан

Регулировка Угла Наклона Фар На Renault Sandero Stepway 2012

Renault Sandero Stepway

Led Лампы В Рено Логан

Замена Фары Рено Логан Renault Logan Как Поставить Корректор Фары

Чтобы Не Слепить Светом Лада Ларгус Щедрый

Как Отрегулировать Свет Фар На Автомобиле Своими Руками

Renault Duster Фары

Led Фары На Рено Логан

Как Снять Заднюю Фару Рено Логан 2

Пропал Ближний Свет На Рено Логан 2 Снятие И Ремонт Подрулевого Переключателя

Регулировка Фары Логан 1

Секретное Меню Штатной Магнитоллы Ларгус Логан Дастер Сандеро

Рено Дастер Это Должен Знать Каждый Дастеровод

Emperor Palpatine Kills Ben Solo

Andrea Bocelli Concert 6 18 19 Canto Della Terra Pia Toscano My Way Jamie Foxx Night 1 La Ca

Generations X Y And Z Which One Are You

Регулировка Света Фар Рено Сандеро 2012

Tarkov Factory Firefight

Vogue Этикет Урок 1 Правила Поведения За Столом 1

Шавловский Павел Исповедь Клип

Renni Rucci Fuck Em Up Sis Uncut

Minecraft Pixelmon Emerald 67 Soul Badge

Nfl Free Agency Promo Pt 1 A Win Madden 20 Ultimate Team

Rico Vs Pobre No Halloween Pedro Maia

Dual Magnaflows On My 2004 Mercury Grand Marquis

Новый Нашиды 2019

Agraelus Growey 2

Trollei Meu Namorado E Ele Foi Muito Fofo

Psychiatry Lecture Introduction To Psychotherapy

Best Moments Rainbow Six Siege

Тамбовкрыльясоветов Предыгровая Тренировка

Cache Cache Minecraft Map Five Night At Freddy Horreur

Винтажная Аудиотехника Коллекция Восстановленных Магнитофонов В Гараже

Вой Падарам Клип Номардо Атама Куштан Инро Тамошо Кун Ашк Аз Чашмонатон Мерезад Аз Хазина

Baritoi Gvm Si Narcis Gvm

Jesusavgn Смотрит Сколько Стоит Твой Шмот Дымоход Реакция

Кручу Барабан За Промокоды На Сайте Gocs Pro

Cache Cache Sur Minecraft Map Simpsons Episode 28

Income Limit For Tax Percent 12 20 19

Leo Stoppa Ao Vivo

Chicago Bears Robert Quinn To A 5 Year 70 Million Contract With 30 Million Fully Guaranteed

Властелин Колец Битва За Средиземье 2 История Веков Ангмар

Современное Производство Витражей Полимерные Рисунки На Стекле По Технологии Cri

Breathable Fake Scalp Wig For Beginners Ft So Good Hair

Gino Recchia Nbc26 Weather Forecast

What Wig How I Install My Closure Wigs Styling Beginner Friendly

360 Degree Frontal Wig Unit Follow Ig Madaboutmeechie

Udang Pudina 1Minit Video Jommasakngankakzaidah

Grandeurs Et Mesures Au Crpe

Alex Botea Ca Orice Parinte Oficial Video 2020 Queen Event S

The Division 2 Tu8 Heroic Kenly Metro Station Solo

Visite Au Stud Du Sud

Mc Central Factions Ep 1

Curry Laksa Live Jommasakngankakzaidah

The Roop On Fire

Танец Полька Дошколят

Million Pitiful Baby Girl Unjust Mom Joanna Very Bad Behavior To Her Baby Girl Whom She Was Hated

Hinchada De Comunicaciones Contra Lamadrid

Обвал Рубля И Фондовых Рынков 18 Марта Главное Россия 24

Patreon Bans Anime Style Artwork

Disney Uses Early Releases To Spin Bad Press

Какие и как заменить лампы (лампочки) Логан 2

Лампы применяемые на Рено Логан 2 поколения

Лампа	Тип	Мощность
Передняя оптика	Лампа ближнего света	Н7	55
дальнего света	Н1	55
указатель поворота	PY21W	21
габарит дневные ходовые огни	W21/5W	21/5
ПТФ	H16LL	19
Боковая лампа указателя поворота	W5W	5
Фонарь (задняя блок-фара)	лампа габарита стоп-сигнала	P21/5W	21/5
ПТФ	P21W	21
лампочка заднего хода	P21W	21
поворотник	PY21W	21
Дополнительный сигнал торможения	W16W	16
Освещение номера	W5W	5
Ламы салона и багажника	освещение багажника	W5W	5
плафон	W5W	5
индивидуальное освещение	W5W	5
лампа бардачка	W5W	5

Замена ламп в передней блок фаре Logan 2

Не стоит прикасаться к колбам во время замены лампочек Рено Логан 2, поскольку они находятся под действием высоких температур. И любые загрязнения, попавшие на стекло, оставят черные следы.

В результате это закончится сначала местным повышением температуры колбы, а затем и ее разрушением. В ходе работы нужно удерживать колбу чистыми перчатками или салфетками без ворса. При случайном касании следы нужно тут же вытереть микрофиброй.

Смена лампочек ближнего света

Выполнить замену ближнего света на автомобиле Renault Logan 2 – занятие не такое уж и трудное для самостоятельного исполнения.

Для этого нужно:

Открыть капот и отсоединить проводок клеммы «минус» АКБ.

Замена лампы в Рено Логане 2-го поколения также выполнятся несложно.

Необходимо:

Снять резиновую крышечку с фары.

Указатель поворота и габарит

Чтобы выполнить замену ламп в поворотниках Logan 2, требуется проделать следующее:

Провернуть патрон лампочки в направлении «против часовой» и затем вынуть из корпуса блок-фары.

Что касается замены габаритов Логан 2:

Нужно снять резиновую заглушку на фаре.

Смена источников света ПТФ

ПТФ – это противотуманные фары. И чтобы заменить в них источники освещения, в случае с Рено Логан 2-го поколения придется выполнить такую последовательность действий:

Вскрыв фару, провернуть лампу всего лишь на треть в направлении «против часовой» и высвободить из отражателя.

Указатель поворота на переднем крыле

Операция по замене передних поворотников на Logan 2-го поколения выглядит:

Аккуратно продвинуть лампу вперед и вытянуть его из отверстия, в котором он расположен.

Замена лампочек фонаря Логан 2

Примечательно, что для замены источников света в заднем фонаре Рено Логан 2 не требуется никаких особых инструментов, но нужно снять сам фонарь. Все, что необходимо:

Отделить провод от «отрицательной» клеммы АКБ и после открыть багажник.
Провернуть так называемый болт-«барашек» крепления фонаря к кузову Logan 2-го поколения, и отвести источник освещения на длину подсоединенного жгута проводков.

Стоп-сигнал, поворотник

Для процедуры замены лампы в данном случае требуется:

Отделить «отрицательный» проводок от АКБ Рено Логана 2 и выполнить снятие заднего фонаря.
После отжать несколько фиксаторов и снять заднюю крышечку вместе с патронами.

Лампа подсветка номера

Чтобы заменить лампочку в подсветке номера Renault Logan 2-го поколения, понадобиться вооружиться плоской отверткой.

Манипуляции следующие:

Аккуратно поддеть краешек корпуса фонарика отверткой и вынуть источник освещения из гнезда.

Освещение багажника

Алгоритм выполнения такой:

Поддеть краешек плафона Логана 2, расположенного в усилителе задней полки, и вынуть из гнезда.

Смена источников света в салоне

Для выполнения данной операции на Рено Логане 2 необходимы, как и в предыдущем случае, плоская отвертка и лопаточка из пластика.

Необходимо:

Осторожно поддеть краешек рассеивателя лампы. Затем приложить небольшое усилие снять запчасть. Заменить неисправную деталь на рабочую и вернуть рассеиватель на место

Заменить неисправную деталь на рабочую и вернуть рассеиватель на место.

Как можно понять по этим инструкциям, замена ламп Рено Логан 2 в любой части автомобиля – это дело нескольких минут. И все манипуляции не сложно проделать своими собственными руками.

Как заменить лампы габаритного огня на Рено Логан видео и фото

В любом современном автомобиле установлено много разнообразных ламп освещения. Одни из них освещают салон автомобиля, а другие обеспечивают видимость на дороге. К одним из таких важных типов ламп, относится лампа габаритного освещения, благодаря которой ночью или в условиях ограниченной видимости можно легко различить габариты автомобиля.

Замена лампочки переднего габарита на Рено Логан

Многие владельцы Рено Логан при выходе лампочек из строя отправляются на СТО для их замены. Но проблему можно решить и самостоятельно. Менять лампочку габаритного огня так же просто, как и любую другую. Тем более, если у Вас подключена сигнализация на эти огни, то лампочки могут перегорать чаще обычного.

Так как каждого такого светового элемента, есть свой срок годности, никто не застрахован от того, что в пути одна из них не выйдет из строя и придётся экстренно производить её замену. В этой статье мы подробно расскажем о том, как поменять лампу габаритного освещения на Рено Логан.

Передняя блок-фара

Блок-фара (авто редакции)

В Логане устанавливаются блок-фары, а потому в одной конструкции находятся лампы ближнего света и дальнего света и указатели поворотов. При замене любой из ламп, отключать аккумулятор не обязательно. Противотуманные фары находятся отдельно от блок-фары снизу бампера, подробнее о замене в них лампы здесь.

Процесс замены габаритных ламп подробно

Некоторые владельцы снимают блок-лампу полностью, но это много лишних действий. У меня рука пролазиет спокойно в щель, даже где аккумулятор!

Головкой надо снять блок-фару.
Потом надо отключить «минусовой» провод от фары.
Снять весь передний бампер.
Отсоединить трос корректора фар.
Чтобы отвести фару в сторону надо открутить три самореза.

Чтобы заменить элемент габаритного освещения не требуется никакого дополнительного оборудования, процесс не займёт больше 5 минут.

Для того чтобы заменить лампу, требуется открыть капот и нащупать на блок фаре патрон лампы габарита, который расположен чуть ниже лампы головного освещения.
Найти корпус лампы на ощупь не составит труда.
Достали патрон и пробуем извлечь перегоревшую лампу
Далее выворачиваем патрон в левую сторону и достаем из корпуса фары.
Лампу извлекли, готовимся к установке новой лампы габаритных огней
Чтобы заменить лампу, достаточно лишь потянуть за неё.
Доставать лампочку из корпуса необходимо только в х\б перчатках.

Диодные лампы

Некоторые Логановоды рекомендуют при замене использовать диодные лампы. С ними уменьшается потребление тока, и улучшается видимость на дороге

Мы рекомендуем Вам обратить внимание на лампы с количеством диодов не менее 13-ти штук

Установка диодных ламп не заменит Вам требование ездить с включенными дневными ходовыми огнями, или противотуманными фарами.

Обычные и диодные лампы в габаритные огни

Установка диодных огней ничем не отличается от обычных. А свет от диодных лучше, потребление тока тоже меньше. Самое главное — сделать правильный выбор.

13-ти диодная габаритная лампа

Стало намного ярче

Если вы хотите поменять лампу ближнего света на Рено Логан, то в этой статье всё подробно об этом написано.

Замена лампочки заднего габарита

Вид на задние габаритные огни на Рено Логан 2 (авто редакции)

Вид на задние габаритные огни на Рено Сандеро (авто редакции)

При замене лампы сзади авто тоже есть некоторые особенности, которые при проведении работы надо учесть.

Тут перед началом работы потребуется отсоединить «минус» от аккумулятора.
Отгибаем обивку багажника.
Отсоедините жгут проводов от задних габаритов.
Отсоединяем жгут питания
Откручиваем два самореза, для этого понадобится отвертка со звездочкой (две пластиковые гайки, если это Логан 2 фазы).
Отмечены стрелками два барашка
Фару тянем на себя и снимаем её.
Снятие блока задних габаритных огней
Панель с лампочками крепится на 3 защелках, снимаем её и меняем перегоревшую лампу.
Так выглядит расположение сигналов на плате задней фары Логана.
Найти сгоревшую лампу, слегка нажав на нее провернуть и вынуть с гнезда. Вставить новую лампу и провернуть ее до упора.
После этого фонарь можно собирать в обратной снятию последовательности.

Ламп не рекомендуется касаться пальцами. Работу надо производить в чистых перчатках.

На основании сказанного можно сделать вывод, что замена габаритных ламп в передней и задней фарах производится достаточно просто, главное – соблюдать последовательность действий.

Рено сандеро 1

Блок в салоне

Он находится в торце панели приборов.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Схема

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Расшифровка

p, blockquote 8,0,0,0,0 —>

F01 (20A)	Очиститель ветрового стекла; обмотка реле обогрева заднего стекла
F02 (5A)	Электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03 (20A)	Ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
F04 (10A)	Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера
F09 (10A)	Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар
F10 (10A)	Лампы головного света правой блок-фары (ближний свет)
F11 (10A)	Лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов
F12 (10A)	Лампы головного света правой блок-фары (дальний свет)
F13 (30A) и F14 (30A)	Цепи электро стеклоподъемников задних и передних дверей соответственно
F15 (10A)	ЭБУ АБС
F17 (15A)	Сигнал
F18 (10A)	Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока
F19 (7,5A)	Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика
F20 (7,5A)	Лампы и сигнализатора включения заднего противотуманного фонаря
F21 (5A)	Цепь элементов обогрева наружных зеркал заднего вида
F28 (15A)	Лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения
F29 (15A)	Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем
F30 (20A)	Силовая цепь центрального замка
F31 (15A)	Цепь обмотки реле К8 противотуманных фар
F32 (30A)	Силовая цепь реле обогрева заднего стекла
F36 (30A)	Силовая цепь реле К1 вентилятора отопителя
F37 (5A)	Цепи электроприводов наружных зеркал заднего вида
F38 (10A)	Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания
F39 (30A)	Цепь обмотки реле К1 вентилятора отопителя

Блок под капотом

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

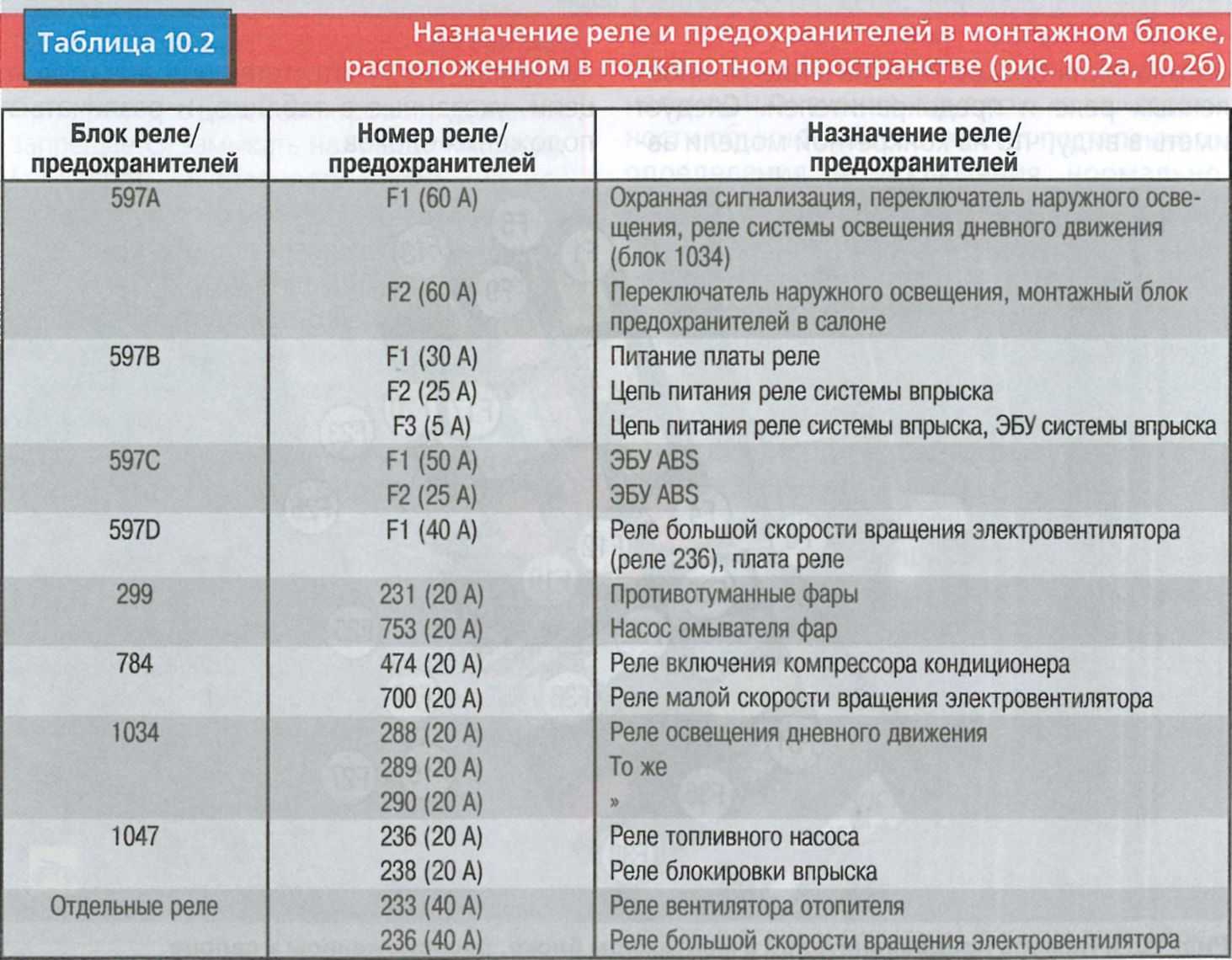

Обозначение предохранителей

p, blockquote 12,0,0,0,0 —>

F01 (60A)	Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30A)	Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03 (25A)	Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04 (5A)	Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 (15A)	Не используется
F06 (60A)	Цепь электропитания блока предохранителей в салоне
F07 (40A)	Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 (50A) и F09 (25A)	Цепи ЭБУ АБС

Назначение реле

p, blockquote 13,0,0,0,0 —>

К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
К5 — реле топливного насоса и катушки зажигания.
К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
К7 — реле насоса омывателя фар.
К8 — реле противотуманных фар. См. информацию про F31.
