Антипробуксовочная система: что это, плюсы и минусы, как отключить

Зачем нужна антипробуксовочная система

Как можно понять из названия данной системы, она служит для снижения вероятности пробуксовки автомобиля. Многие водители не знают, но антипробуксовочная система включена в их автомобиле по умолчанию, и ее можно отключить из настроек через бортовой компьютер.

Принцип действия антипробуксовочной системы довольно простой. Если электронный блок управления автомобиля получает информацию о том, что машина имеет плохое сцепление с дорогой на одном из приводящих колес, то это колесо начинает крутиться медленнее, тормозя при помощи колодок, а крутящий момент усиливается на втором колесе, которое имеет более хорошее сцепление с дорогой. Это позволяет автомобилю выбраться из снега, грязи и других сложных дорожных условий.

Обратите внимание: Выше рассмотрен принцип работы антипробуксовочной системы для переднеприводного автомобиля. Но такие системы устанавливаются и на автомобили с полным приводом, и их работа ведется похожим образом, но с учетом особенностей полного привода

Но антипробуксовочная система нужна не только, когда автомобиль застрял в плохих дорожных условиях

Ее работа ведется непрерывно все время, пока водитель управляет автомобилем. Считывая информацию с колес, ЭБУ контролирует оптимальное распределение момента между ними, чтобы автомобиль не пробуксовывал и не возникало других аварийно опасных ситуаций

Но антипробуксовочная система нужна не только, когда автомобиль застрял в плохих дорожных условиях. Ее работа ведется непрерывно все время, пока водитель управляет автомобилем. Считывая информацию с колес, ЭБУ контролирует оптимальное распределение момента между ними, чтобы автомобиль не пробуксовывал и не возникало других аварийно опасных ситуаций.

Примеры, когда еще работает антипробуксовочная система:

• Попадание одного колеса на заснеженную дорогу. Часто бывает, что дорожное полотно почищено не идеально. В такой ситуации водитель рискует угодить одним из ведущих колес на снежную часть дороги, а другое будет двигаться по чистому асфальту. Поскольку у одного из колес возникнет вероятность проскальзывания, это может привести к тому, что при резком движении руля автомобиль уйдет в занос, и водитель потеряет управление. Чтобы этого не произошло, антипробуксовочная система, работая в связке с системой стабилизации курсовой устойчивости, перераспределяет момент, притормаживая проскальзывающее колесо;
• Прохождение поворотов. Еще одна типичная ситуация — вход в поворот на заснеженной дороге. Даже при низкой скорости автомобиль может уйти в занос. Антипробуксовочная система и система курсовой устойчивости постараются это предотвратить, распределяя моменты между колесами;
• Пробуксовка при резком старте. Если на светофоре вы нажмете педаль акселератора в пол, то без антипробуксовочной системы, автомобиль может “шлифануть” и развернуть, особенно на скользкой дороге. Антипробуксовочная система это предотвратит. Даже если пробуксовка возникнет, автомобиль не понесет в сторону.

Еще один немаловажный момент, который стоит отметить, это снижение нагрузки на автоматическую коробку передач при использовании антипробуксовочной системы. Как известно, при пробуксовке масло в АКПП разогревается, что может вести к его перегреву и потере свойств, что впоследствие негативно скажется на элементах трансмиссии. Кроме того, антипробуксовочная система “притупливает” автомобиль на резких стартах, тем самым снижая нагрузку на гидротрансформатор.

Только для опытных водителей

Бытует мнение, что антипробуксовочная технология не всегда угождает опытным водителям, которые любят самостоятельно управлять автомобилем в любых ситуациях. К тому же, поклонникам экстремального вождения она вообще мешает – шины не пожечь, эффектно в поворот не зайти, поэтому часто возникает вопрос: «Как отключить ASR?»

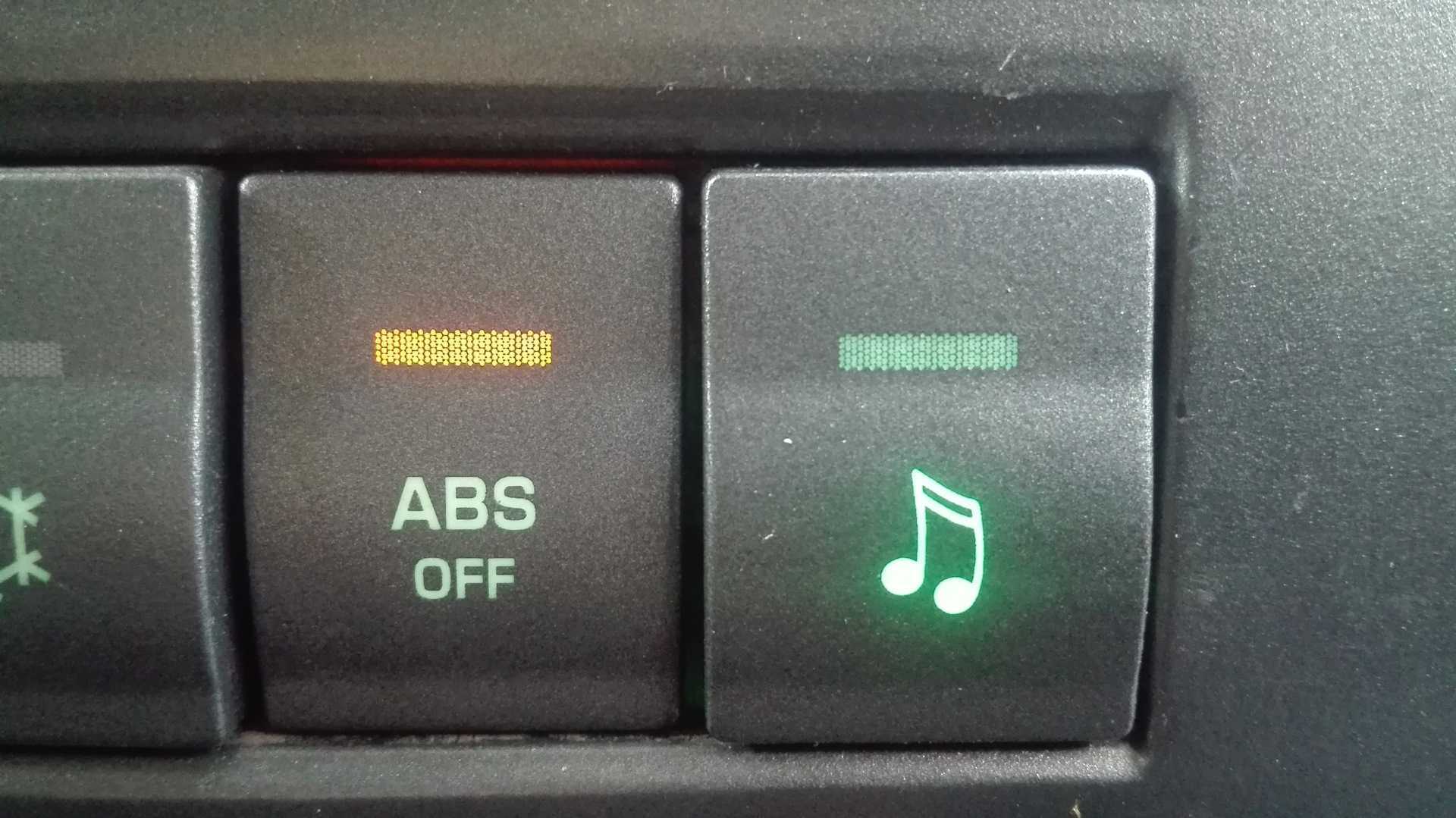

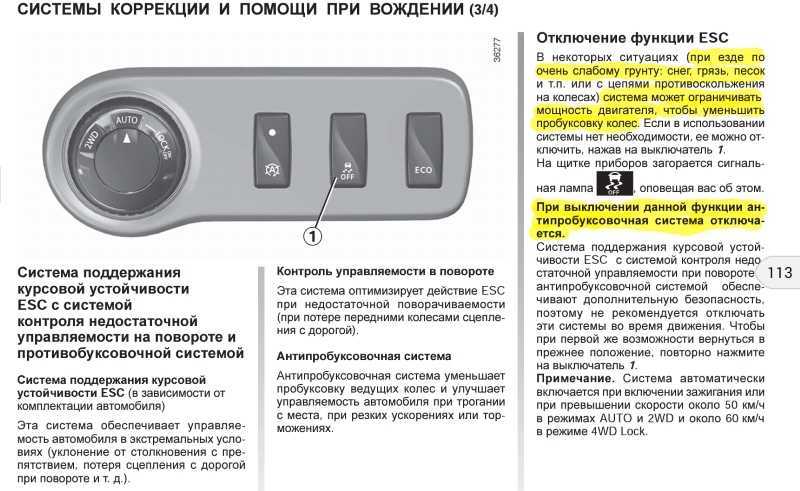

На самом деле нет ничего проще – существует специальная кнопка, которая временно деактивирует антипробуксовочную систему, а о том, что она выключена Вам будет напоминать сигнальная лампа на панели приборов.

В завершение хотелось бы сказать, что не стоит пренебрегать электроникой, имеющейся у Вашего авто, каким бы опытным водителем Вы ни были.

Будьте внимательны на дорогах! И, конечно же, не забудьте подписаться на блог, в статьях которого вы будете открывать все секреты своих автомобилей. Тэги безопасность

Есть ли недостатки у оборудования ASR в вашем авто?

Многие автомобилисты с опытом посмотрят, как работает система ASR, поймут ее примитивность и скажут, что смысла от нее никакого нет. Это справедливо только отчасти. Если вы опытный водитель с 20 годами стажа поездки по сложным дорогам, то и без такой помощи вряд ли застрянете в снежном плену. Но для владельцев авто с менее ярким опытом такие комплексы все же будут полезны.

Из недостатков стоит выделить лишь несколько особенностей:

• достаточно высокая стоимость, если на ваш автомобиль можно поставить такую систему опционально при заказе машины в салоне;
• не всегда эффективное срабатывание, очень часто АСР инициирует торможение слишком поздно, когда машина уже закопалась;
• неоднозначная работа на высоких скоростях, так как здесь это оборудование бессильно сделать что-либо эффективное;
• невозможность отключить на некоторых авто, которые не позволяют деактивировать весь модуль ESP;
• быстрый износ колодок, если вы постоянно ездите по сколькой или грязной дороге с риском срывания колес в пробуксовку.

ASR не будет оценивать, насколько опасная или безопасная пробуксовка на вашей машине. Она будет срабатывать в любой ситуации, когда датчики показывают буксующее колесо. Конечно, без отключения такой системы вы не сможете продемонстрировать навыки спортивной поездки, полицейских разворотов и красивого контролируемого заноса на снегу. АСР включится в самый ответственный момент и испортит ваш вираж.

Установка стационарной кнопки отключения

Данная операция несложна и не требует от исполнителя высокого уровня профессионализма. Цель действия – установить в салоне выключатель на разрыв питания к упомянутому выше предохранителю. На панели приборов внизу слева, между регулятором положения зеркал и корректором фар имеется гнездо с заглушкой, вполне пригодное под установку кнопки (по характеристикам подходит под номером 251450002R).

Щиток в сборе извлекается из ниши панели, и из гнезда удаляется заглушка. Через гнездо в салон выводится разрыв провода питания предохранителя F62, концы которого подключаются к кнопке. Кнопка фиксируется в гнезде, и щиток устанавливается на место в нише панели. При отключении ESP на приборном щитке также будут загораться три индикатора – ABS, ESP и стояночного тормоза.

Кроме того, при отключенной ESP следует учитывать вероятность наличия на дороге непросматриваемых участков с качественным покрытием, въезд на которые сопровождается неожиданным сильным рывком.

Зачем в машине система ASR

При срыве колёс в скольжение из-за превышения тяговых возможностей двигателя над состоянием дороги и способностями шин, возникают три неприятных последствия:

• нарушается курсовая устойчивость автомобиля из-за того, что колёса, испытывающие избыток тяги, теряют свою курсовую устойчивость, скользящей шине всё равно, продолжать движение по траектории или уходить вбок;
• снижается интенсивность разгона, часть крутящего момента пойдёт на бесполезную раскрутку колеса, а не на ускорение автомобиля;
• ухудшается проходимость, тяга снижается, машина может забуксовать и остановиться, несмотря на вращающиеся на месте ведущие колёса.

Спасти ситуацию может вовремя уменьшенная тяга на проскальзывающем колесе. С этим вполне способен справиться и опытный водитель, но всем прочим гораздо эффективней поможет автоматика.

Да и самого талантливого пилота, даже профессионального гонщика, лучше избавить от необходимости точно дозировать тягу. Поэтому по мере появления быстродействующих и надёжных узлов следящей электроники на машинах стали применяться специальные системы контроля тяги, получившие названия ASR, трекшн контроль или антипробуксовочные системы.

Статья по теме: Что такое Торсионная подвеска автомобиля

Аббревиатуры могут быть разными, поскольку каждая фирма стремится подчеркнуть индивидуальность своих разработок.

Принцип работы и функции

Основная функция ASR заключается в регулировании крутящего момента на начавших пробуксовывать колёсах. Достигаться это может двумя способами – подтормаживанием конкретного колеса или общим снижением тяги двигателя.

В первом случае задействуется имеющаяся на автомобиле антиблокировочная система тормозов (ABS). Её узлы позволяют притормаживать любое колесо независимо от водителя.

Такой способ имеет заметное преимущество в том, что дифференциал ведущей оси способен перебросить часть момента двигателя на второе колесо оси, находящееся в более благоприятных условиях по уровню сцепления. Но на больших скоростях такой приём нежелателен, поскольку создаст эффект векторного управления курсом, опасный момент на руле, и приведёт к ускоренному износу тормозных колодок и дисков.

Поэтому на больших скоростях, обычно это 60-80 км/ч, используется снижение тяги двигателя. Система вполне способна быстро просчитать моментную модель мотора и отрегулировать тягу с учётом предсказания развития ситуации.

То есть не полностью убрать ускорение, а выставить его на безопасный уровень. У этого способа есть свои недостатки, в частности, на труднопроходимой дороге его использовать нежелательно, внезапное снижение мощности быстро приведёт к остановке и застреванию автомобиля.

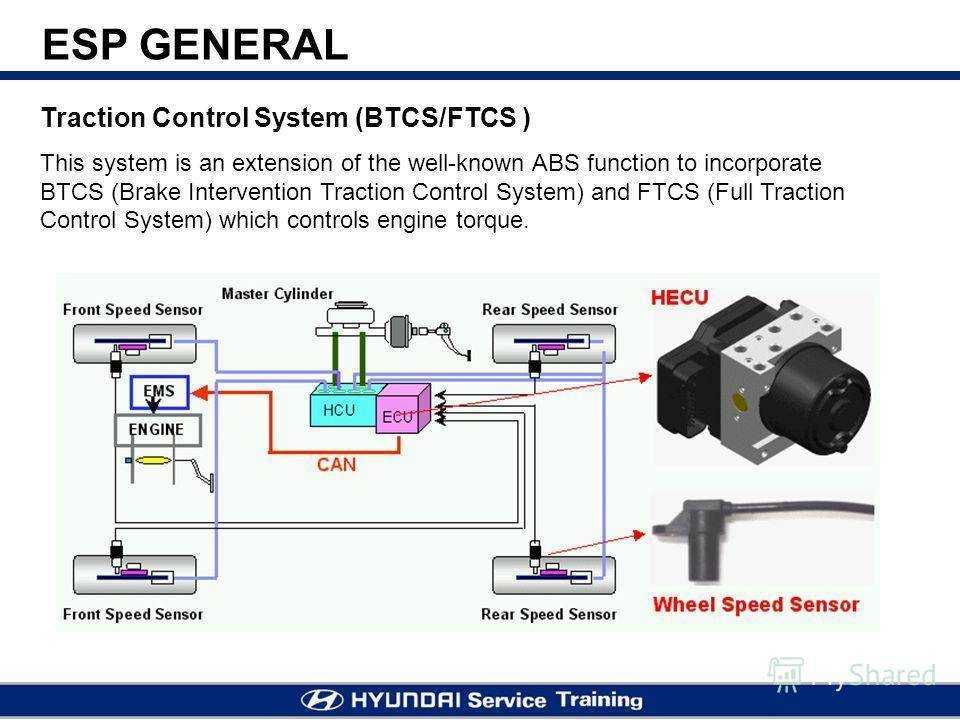

Устройство ASR

Из функционального рассмотрения понятно, что у ASR имеется два контура управления – по силовому агрегату, то есть двигателю и коробке передач, и по тормозной системе.

Управление силовым агрегатом может вестись разными способами:

• самое простое – это прикрыть дроссель, если он снабжён электронным управлением, но это не очень желательно, поскольку при одних и тех же оборотах меняется его крутящий момент;
• регулировка подачи топлива и момента искрообразования, способ эффективный, но достаточно сложный в реализации, поскольку это вмешательство в самые тонко настроенные режимы управления двигателем;
• блокировка переключения передач автоматической коробкой или принудительное включение нужной передачи, что также может внести элемент неожиданности в работу водителя.

Развитие систем контроля тяги позволяет одинаково эффективно пользоваться всеми возможностями, обеспечивая безопасность и исключая нежелательные ситуации. К тому же эту функцию часто можно отключить с места водителя.

Управление тормозами ничем не отличается от работы ABS. Используются те же клапаны, подающие или сбрасывающие давление с рабочих тормозных цилиндров, за счёт своего быстродействия позволяющие тонко регулировать тормозное усилие.

Работает также блок управления антиблокировочной системы, а исходная информация для ASR считывается именно с датчиков ABS, установленных на каждом колесе.

Эти датчики подают сигналы о скорости вращения колёс, сравнивая которые и вычисляя скорость автомобиля можно заметить признаки начавшейся пробуксовки.

Созданием необходимого давления тормозной жидкости, оперативным перебросом её через клапаны и накапливанием резервной энергии занимается блок насоса и гидроаккумулятора ABS.

Как работает

Главная функция антибукса — это остановка свободного вращения колеса. Чтобы понять, как работает система антибукс в автомобиле, необходимо узнать, из чего она состоит. Это блок управления и датчики, которые определяют:

• угловое ускорение ведущих колес;
• скорость движения транспортного средства (вычисляется по угловой скорости неведущих колес);
• особенности траектории (криволинейной или прямолинейной);
• величину проскальзывания (электроника самостоятельно вычисляет разницу между угловой скоростью ведущих и неведущих колес).

Как работает антибукс

Основываясь на полученных данных, блок управления антибукса, расположенный в машине, корректирует тормозное усилие на колесе и крутящий момент, переданный от двигателя. В результате машина быстро стабилизируется, начинает ехать ровно и плавно.

Антибукс и тормозное давление

Всего у тормозной системы есть три цикла:

• увеличение давления тормозной жидкости;
• его удержание;
• сброс.

Во время первой фазы обеспечивается прижимание тормозных колодок к диску активного колеса и торможение. Давление нагнетается в гидравлическую систему  с помощью специального быстро работающего насоса обратной подачи. При этом переключающий клапан закрывается, а впускной — открывается. Давление удерживается при отключении этого устройства. Сброс осуществляется при открывании выпускного и переключающего клапана. Это происходит только после прекращения пробуксовки. При необходимости цикл может повторяться неограниченное количество раз.

Антибукс и крутящий момент

Антибукс управляет крутящим моментом при взаимодействии с двигателем. На блок управления передается информация о характере движения, и электроника определяет величину крутящего момента. Для этого необходимо знать о проскальзывании ведущих колес, скорости их вращения и скорость движения автомобиля. Необходимый крутящий момент удается получить с помощью:

• перемещения дроссельной заслонки;
• регулирования объема впрыскивания топлива или пропуска впрысков;
• регулировки угла опережения в системе зажигания;
• пропуска импульсов зажигания;
• отмены переключения передачи — в машинах с автоматической коробкой передач.

Значок антибуксовочной системы на панели авто

Сразу после активации антибуксовочной системы на панели приборов загорится соответствующая лампочка. Водитель получит сигнал, что в данный момент машина находится в сложной ситуации и электронная система старается стабилизировать ее положение и избежать возникновения опасной ситуации.

Антипробуксовочная система — что это такое в автомобиле

Опция нужна для сцепления с дорогой и предотвращения заносов.

Опция нужна для сцепления с дорогой и предотвращения заносов.

Данный функционал напрямую влияет на стабильность, обеспечивая оптимальную сцепку с дорогой. Машине легче трогаться, разгоняться, входить в вираж и тормозить. При скользком покрытии АПС — существенное подспорье.

Современный вариант подобного устройства появился в 90-х годах 20-го столетия — до этого использовали механические прообразы. Как называется антипробуксовочная система? Сегодня на авторынке известны следующие модификации:

• DSA (Opel);
• ASR (Audi, Mercedes, Volkswagen);
• TRC (Toyota);
• ASC (BMW);
• TCS (аббревиатура для собственной разработки).

Рядом с обозначениями в этом списке в скобках указаны автомобили, на которых применяется указанный тип АПС.

Как работает система TSC

Видео: Система стабилизации машины ESP. Как работает ESP зимой?

Но это общий принцип работы TCS, на деле все несколько сложнее. По части тормозной системы, TCS использует механизмы ABS – использует ее датчики для контроля за скоростью вращения колес, а также блок управления, который анализирует и сравнивает показания этих датчиков с разных колес. В первую очередь сравнивается скорость вращения ведущих колес с ведомыми, а затем уже – между собой. Но при этом учитывается положение и угол их поворота.

Если АБС является лишь системой контроля и распределения усилия, которое создает водитель, нажимая на тормозную педаль, то TCS работает в автоматическом режиме, самостоятельно создавая усилие на необходимом тормозном механизме. При этом задействуются также клапана, которые обеспечивают удержание давления до момента, когда сцепление на пробуксовывающем колесе восстановиться (оно замедлится), после чего давление стравливается.

Что касается воздействия на силовую установку, то здесь тоже не все просто. TSC оказывает влияние на мотор по-разному, учитывая разные дорожные условия. При старте зачастую система оказывает влияние на дроссельный узел, и как бы водитель не жал на акселератор, мотор будет снижать обороты, пока скорость вращения на колесах не восстановиться.

А вот на высоких скоростях (выше 80 км/ч), все делается по-другому – возможно изменение угла опережения зажигания, принудительное создание пропусков на свечах зажигания, или же временное отключение форсунок. Здесь все зависит от конструктивного решения, которое применили конструкторы для организации срабатывания TSC.

На авто срабатывание системы выглядит так: колесо при попадании на скользкий участок дороги, начинает вращаться быстрее, чем все остальные. Это замечает датчик и передает информацию на блок управления АБС. Он на основе этой информации в первую очередь задействует тормозной механизм, чтобы замедлить колесо. Если быстро не удалось восстановить скорость вращения, информация об этом поступает на ЭБУ, который от условий движения принимает меры – либо принудительно закрывает дроссельную заслонку, или же воздействует на систему зажигания и питания. При этом на приборной доске загорается контрольная лампа, указывающая на срабатывание системы.

Примечательно, что TCS можно отключить, для чего на приборной панели есть специальная клавиша. Но автопроизводители не рекомендуют это делать, особенно начинающим водителям. Но с другой стороны, эта система может помешать, к примеру, при преодолении бездорожья, поскольку система будет «душить» мотор.

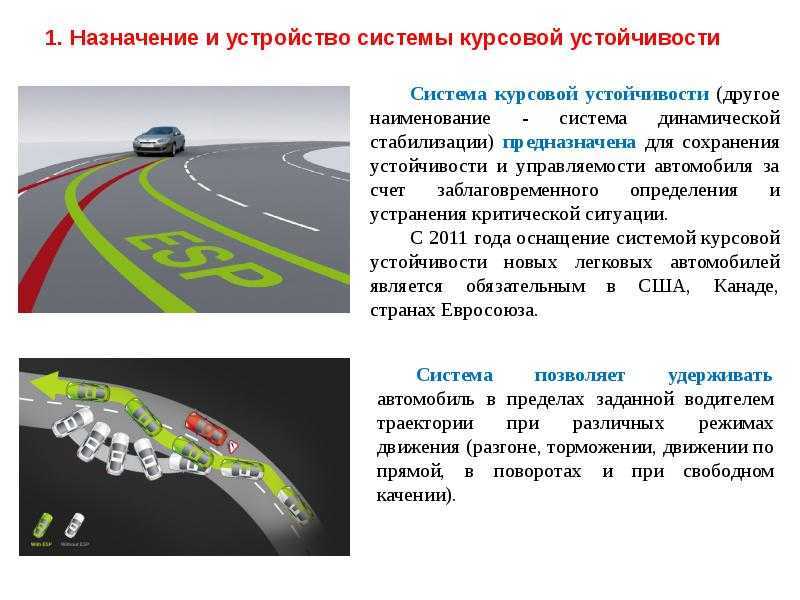

ESP – принцип работы и главные особенности

Данный блок технологий объединяет сразу несколько модулей. Это ASR, ABS и ряд отдельных датчиков для считывания и контроля ситуации по угловой динамике авто. Этот комплект оборудования один из самых распространенных на немецких автомобилях, часто устанавливают модули на Mercedes-Benz, автомобили VAG. Его основная задача – контроль курсовой устойчивости, а не обеспечение поездки по плохой дороге.

Вот лишь некоторые главные особенности ESP:

эта антипробуксовочная система автомобиля призвана следить за безопасными поворотами авто; даже на плавном повороте на сколькой дороге возможны заносы, что предотвращает данная технология; распределение крутящего момента особенно важно для полноприводных авто, где возможности системы гораздо больше; модуль ESP сотрудничает с ASR – системой подтормаживания при срыве колеса в пробуксовку; на большой скорости электронные датчики также работают, сбрасывая обороты двигателя и снимая авто с заноса. С блоком ESP сотрудничает и ABS, что позволяет предотвратить занос при резком торможении на скользкой дороге

Датчики системы ESP обрабатывают множество важных данных. Это крен, занос, диагональное движение, срыв в пробуксовку, неуверенное торможение и прочие данные. Компьютер очень сложный, и для его нормальной работы нужно высокое качество железа и софта. Так что в китайских авто ESP дает серьезные проблемы из-за низкого качества реализации

С блоком ESP сотрудничает и ABS, что позволяет предотвратить занос при резком торможении на скользкой дороге. Датчики системы ESP обрабатывают множество важных данных. Это крен, занос, диагональное движение, срыв в пробуксовку, неуверенное торможение и прочие данные. Компьютер очень сложный, и для его нормальной работы нужно высокое качество железа и софта. Так что в китайских авто ESP дает серьезные проблемы из-за низкого качества реализации.

TCS – что это за оборудование в автомобиле?

Противобуксовочное оборудование под названием TCS имеет полное имя Traction Control System. Именно с таким названием устройство устанавливается на автомобили Honda, где его считают уникальным комплектом. Но на самом деле работа TCS мало чем отличается от множества других систем. Основана система на нескольких датчиках угловой скорости, контроля оборотов колеса, сцепления с поверхностью дороги.

Единственным отличием от аналогичных систем у других производителей можно назвать то, что Traction Control System – условно самостоятельная система, которая не нуждается в сотрудничестве с другим оборудованием в комплексе активной безопасности автомобиля. Использует устройство собственный компрессор с тормозной жидкостью, физически притормаживая колесо, которое вышло из-под водительского контроля. Также есть возможность уменьшать крутящий момент двигателя и использовать эти два метода одновременно.

TRC – особенности и преимущества комплекса

Название TRC расшифровывается как Traction Control, и это оборудование устанавливается на автомобилях Toyota. Такой комплекс также работает в сотрудничестве с другими датчиками систем активной безопасности вашего авто. Тойота позаботилась о том, чтобы TRC не мешал водителю выполнять некоторые виражи, так что комплекс не слишком назойлив и не включается в том случае, если машина отправляется в контролируемый занос.

Впрочем, и у этого комплекса есть недостатки. Если на большой скорости водитель нажмет резко на педаль акселератора, может произойти конфуз при пробуксовке колеса, и машина вместо запланированного ускорения клюнет носом из-за резкого уменьшения крутящего момента двигателя. Тяговая сила упадет, водитель может попасть в неприятную ситуацию. Такие недостатки происходят крайне редко.

DTC – разработки баварской компании

Баварцы из BMW тоже не хотят пользоваться теми же технологиями, что и множество других фирм. Они придумали систему DTC – Dynamic Traction Control. Она также работает по знакомому принципу контроля передачи крутящего момента на колеса и обязательно отключается. Баварские конструкторы предусмотрели, что на их автомобилях люди будут ездить в самых разных условиях, поэтому на всех моделях установлена кнопка DTC, которая принудительно включает и отключает систему.

Работают наборы датчиков и мозги DTC хорошо, и это одна из самых эффективных систем антипробуксовки, которую можно найти на современных автомобилях. Машина разумно использует контроль передачи момента и тормозные усилия, помогая водителю выйти из сложных ситуаций с минимальным дискомфортом. Работает оборудование отлично как на высокой, так и на малой скорости.

Антипробуксовочная система ESP

Особого внимания заслуживает такая противобуксовочная система, как ESP. Она отвечает за курсовую устойчивость авто, предотвращая его боковое скольжение, срыв в занос и вращение. Если ABS работает при торможении, TRS и ASR при разгоне, то ESP – при поворотах и выполнении маневров. Фактически эти элементы контроля текущего поведения машины, создают если не полностью безопасные, то максимально приближенные к этому условия.

При работе ESP сравнивает заданное водителем направление движения с реальным. Весь контроль осуществляется по сигналам от датчиков десятки раз в секунду, практически автомобиль постоянно находится под контролем электроники. Если появляется расхождение между заданным и фактическим направлением перемещения, т.е. началось скольжение или занос, ESP за доли секунды принимает необходимые меры по его устранению.

Для этого противобуксовочная система снижает скорость машины и притормаживает нужные колеса, возвращая автомобиль на заданное направление движения.

Будь то TCS или любая иная антипробуксовочная система, они обеспечивают безопасность автомобиля и используются их производителями все более широко в авто самых разных классов. Такой подход, позволяет избежать критических ситуаций при управлении транспортным средством многим, в том числе и опытным, водителям.

ABS или антиблокировачная система

EBD или распределение тормозных сил — правильно распределяет тормозные силы передней и задней оси автомобиля, система активируется при неправильной работе ABS, обозначается на приборной панели в виде красного сигнализатора — «Отказ тормоза».

BA или вспомогательное торможение — данная функция считывает то, как быстро Вы нажали на педаль тормоза, из полученных данных система распознает являлось ли обычным торможением или экстренным. В случае экстренного торможения система увеличит давление в приводе тормозной системы до определенного уровня и будет его держать до тех пор, пока нажата педаль тормоза.

HHC или предотвращение скатывания автомобиля при трогании на подъеме — при остановке автомобиля на уклоне, угол которого равен четырем процентам или более, система HHC активируется для помощи в дальнейшем начале движения автомобиля, чтобы HHC сработала правильно, нажмите педаль тормоза с достаточным усилием для того, чтобы автомобиль оставался на месте, после включения передачи, отпускания педали тормоза и нажатии педали акселератора, система будет удерживать автомобиль на месте пока он не начнет движение, но не более двух секунд. Система автоматически отключается если автомобиль стоит на стояночном тормозе или же открыта водительская дверь автомобиля.

ESC и TC — или контроль устойчивости и противобуксовочная система — две эти функции автомобиля работают в паре и активируются автоматически при включении двигателя автомобиля. ESC отвечает за надежную устойчивость автомобиля на дороге, система считывает скорость вращения всех колес и если одно или несколько из них начинают вращаться быстрее, система замедляет их вращение, в более серьезных ситуациях система сбрасывает обороты двигателя, благодаря чему, возвращает управляемость автомобиля. TC осуществляет те же функции, что и ESC только при трогании автомобиля, что уменьшает чрезмерную пробуксовку колес автомобиля.

Фотография «б»

Активная безопасность автомобиля включает в себя электронику, позволяющую предотвратить аварию. Лада Веста оборудована множеством таких помощников, которые способствуют сохранению управляемости авто при поездках. Кроме всего прочего, водителю следует знать, как работает антипробуксовочная система Лада Веста.

Для передвижения машины важно сцепление с дорожным полотном. Но его надёжность сильно падает, если дорога мокрая или скользкая, из-за чего повышается вероятность пробуксовки. Она становится причиной таких неприятностей, как:

Она становится причиной таких неприятностей, как:

• потеря динамики при разгоне;
• ухудшенная управляемость;
• высокая вероятность заноса;
• повышенный износ шин.

Система курсовой устойчивости на Lada Vesta работает в связке с противобуксовкой (TCS), которая позволяет водителю трогаться с места на скользкой поверхности с минимальной вероятностью пробуксовки.

На деле это выглядит так: если колесо при разгоне начинает слишком быстро вращаться, пробуксовочная система срабатывает и принимает корректирующие меры: притормаживание или снижение передаваемого крутящего момента. Автомобиль вместе с тем остаётся устойчивым.
