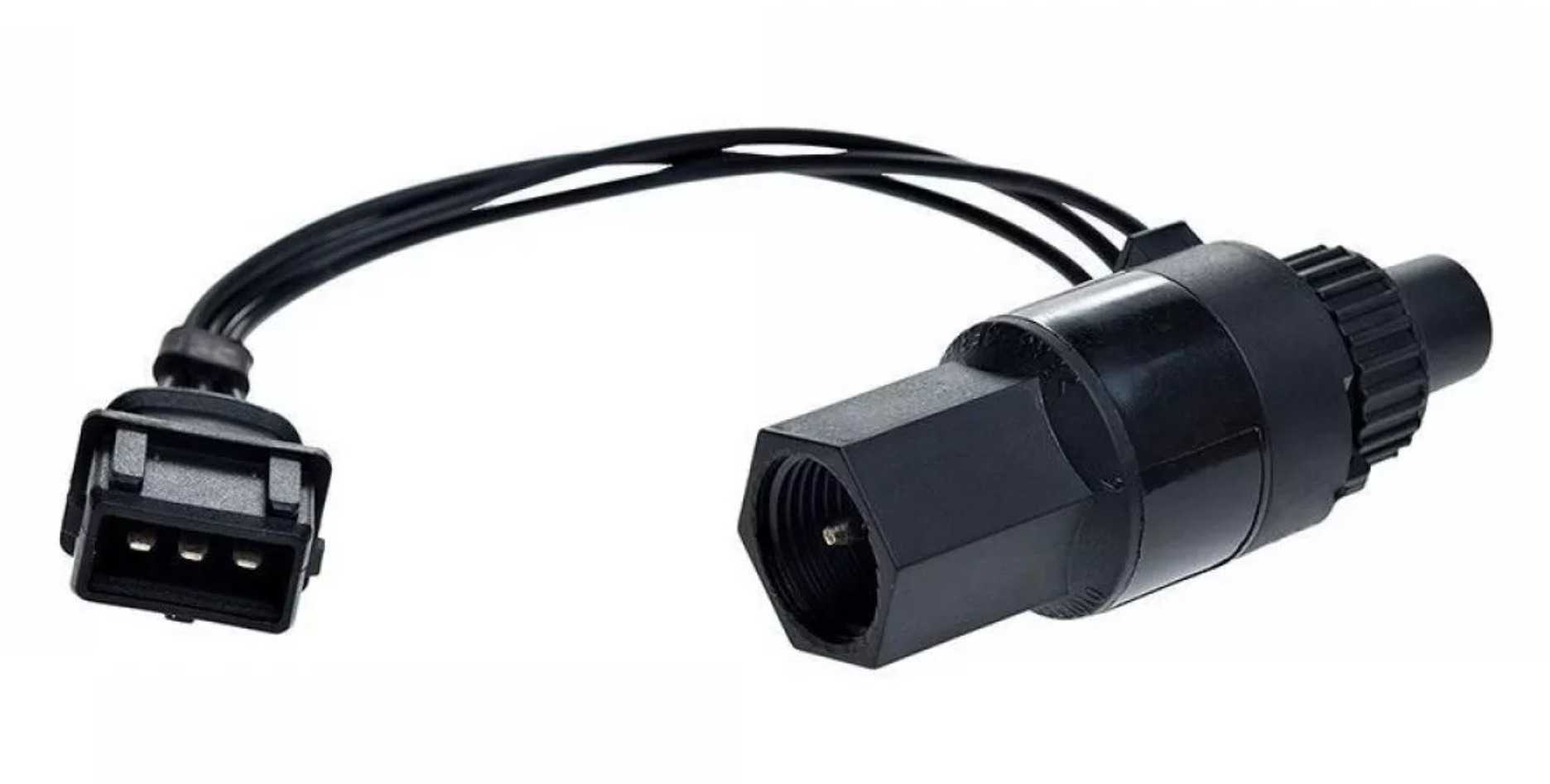

Датчик скорости

Проверки других видов ДСА и привода датчика

Датчики, принцип действия которых не связан с эффектом Холла, проверяются с помощью мультиметра:

• диагностику ДСА с язычковыми переключателями проводят, контролируя напряжение, значение которого должно находиться в пределах 0–5 В (или от нуля до рабочего напряжения аккумулятора);
• у датчиков индукционного типа тоже контролируется напряжение. Для этого его придётся снять, подключить мультиметр и проверять показания прибора, поднося к ДСА любой металлический предмет. Если напряжение не меняется, устройство неисправно.

Решение проблемы с неисправным устройством решается просто – его заменой. Но, если по результатам проверки датчик оказался рабочим, следует выполнить ещё несколько действий. То есть снова поднять колесо, и, вращая его, проконтролировать работу привода ДСА. При отсутствии вращения этой детали её разбирают и меняют повреждённые запчасти – скорее всего, шестерни.

Видео проверки датчика скорости

Признаки неисправности

Электрическая схема датчика скорости
Принципиальная электрическая схема цепи датчика скорости

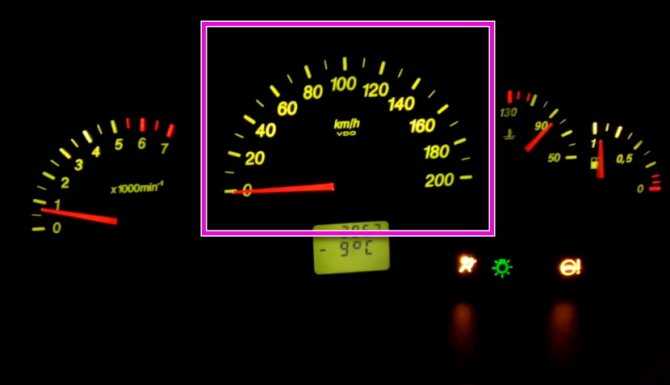

Типичные симптомы,
говорящие о поломке ДСА — перебои в работе спидометра. Прибор показывает
неверную скорость, данные постоянно меняются. Например, при ускорении заметно
сильное снижение показаний, а при замедлении — увеличение. Часто выходит из
строя электрический усилитель руля (ЭУР), ведь блок управления использует
данные о скорости для его регулировки. Есть и другие признаки:

• мотор плохо тянет;
• увеличивается расход горючего;
• обороты холостого хода «скачут» то
  вверх, то вниз.

При неисправности
бортовой компьютер не может получать от датчика нужные сведения, поэтому выдает
ошибку. Часто неполадки возникают из-за загрязнения и окисления контактов
контроллера, ведь он расположен в районе коробки передач. Туда проникают
абразивные частицы пыли и влага, способная вызвать коррозию. В этом случае
достаточно убрать с контактов все лишнее. Неплохо бы нанести на металлические
части коннектора смазку наподобие «Литол-24».

Порой неполадки возникают
из-за разрыва проводов рядом с коннектором. В этом месте есть изгиб, который со
временем вызывает перелом и разрушение медных жил. Первым делом нужно проверить
целостность проводов. Если все в порядке, следует заняться проверкой самого
датчика.

Инструкция по снятию и замене

Чтобы произвести замену устройства, вам потребуются:

• две отвертки — с крестовым и плоским наконечником;
• гаечный ключ либо ключ-головка на 10;
• тряпка.

Также понадобится и новый датчик — на Калинах могут использовать разные контроллеры, поэтому перед покупкой точно узнайте, какой вам нужен.

Итак, как заменить датчик самостоятельно:

1. Для начала необходимо отключить питание от устройства и поставить автомобиль на стояночный тормоз, подняв рычаг в салоне.
2. Откройте капот. На данном этапе вам надо получить доступ к датчику, для этого, как мы уже сообщили, придется снимать воздуховод, идущий к воздушному фильтру. Как вариант, его можно попытаться сдвинуть в сторону. Для демонтажа отверткой с плоским лезвием открутите хомуты.
3. Увидев контроллер в месте монтажа, надо будет отключить разъем с проводкой, подключенный к нему.
4. Теперь возьмите гаечный ключ или головку и выкрутите гайку, с помощью которой фиксируется датчик в месте монтажа. Сама гайка расположена в неудобном месте, поэтому для ее откручивания может потребоваться время. Может быть такое, что гайка прикипела к установочному месту, хотя такое бывает редко. Для ее выкручивания обработайте место посадки жидкостью WD-40.
5. Затем возьмите отвертку с плоским наконечником и отсоедините девайс от коробки передач, после чего демонтируйте его. Используя тряпку, произведите очистку места установки, это можно сделать и перед снятием датчика. Тщательно очистите поверхность, чтобы не допустить попадания грязи в саму коробку.
6. Теперь можно приступить к установке нового контроллера. Установите девайс и подключите к нему разъем с проводом. Не забудьте установить обратно воздушный патрубок.

Проверка датчика

К контроллеру подходят
три провода. Один отвечает за заземление, второй подводит напряжение 12 В, а
третий передает импульсы в ЭБУ. Сначала стоит проверить, есть ли ток на
контактах ДСА. Для этого достаточно подключить к проводам щупы вольтметра. Есть
четыре способа проверки.

Сканер
OBD-2

Сканер OBD-2 ELM 327
Портативный сканер OBD-2 ELM 327

Для машин с
диагностическим разъемом OBD-II логичный способ проверки — подключение сканера.
Не нужно искать профессиональную версию прибора, которую используют электрики в
автосервисах. Достаточно использовать портативный сканер. Он подключается к
смартфону по каналу Wi-Fi, Bluetooth и показывает ошибки с помощью приложений
для операционных систем Windows, iOS и Android. Типичные ошибки:

• P0500: неисправен контроллер
  скорости;
• P0501: сигнал выходит за пределы
  нормы;
• P0502: низкий уровень сигнала;
• P0503: высокий уровень сигнала.

Для диагностики можно
применить портативные устройства наподобие сканера Scan Tool Pro, Rokodil Scan
X или ELM 327. Если есть возможность, лучше отправиться в автосервис. Мастера
не просто найдут ошибки, но и быстро исправят их.

Без снятия

Проверка датчика скорости без демонтажа
Диагностика ДСА без демонтажа

Не так просто
демонтировать контроллер с посадочного места. Но есть метод, позволяющий
провести диагностику, не снимая датчик. Для этого нужно домкратами поднять
ведущие колеса. Не стоит забывать о безопасности. Под колеса, оставшиеся на
земле, следует положить противооткатные упоры. Далее тестирование выполняют в
следующем порядке:

1. Соединяют контакты ДСА с мультиметром.
2. Включают зажигание и запускают мотор.
3. Вращают колеса на низких оборотах.

Лучше выполнять проверку
вдвоем с напарником. Если тестер показывает напряжение на контактах, значит все
в порядке. Можно проверить частоту на импульсном проводе. Прибор должен
выдавать значение плюс-минус 40 Гц.

С
мультиметром

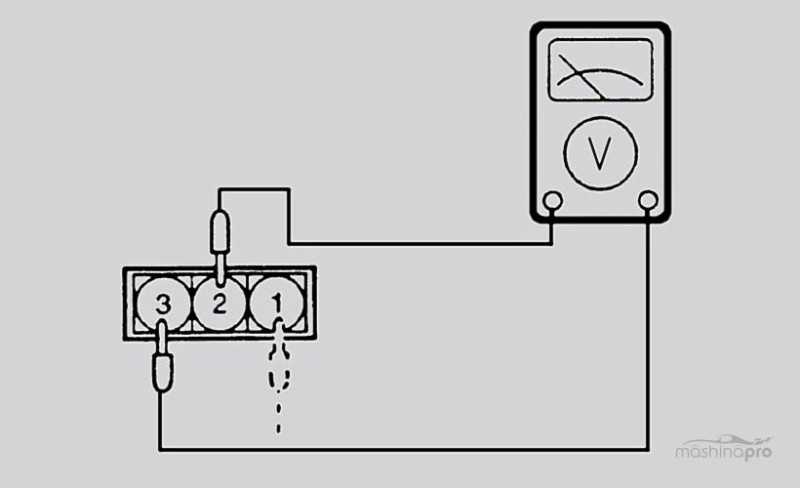

Проверка датчика скорости тестером
Проверка ДСА тестером

Сначала следует снять
датчик. Для этого нужно отсоединить импульсный провод и аккуратно демонтировать
контроллер, чтобы не повредить его корпус, а главное, электронную ячейку. Далее
подключаем один щуп тестера к импульсному проводу, а второй замыкаем на массу
автомобиля. Если перед нами ДСА с валом, нужно вращать его. В новых моделях
контроллеров, основанных на эффекте Холла, следует приближать и отдалять от
сенсора металлический предмет, например, гаечный ключ.

При манипуляциях с
подвижной частью или сенсором, мультиметр будет показывать увеличение
напряжения и частоты тока, который измеряется в Герцах. Если показания не
меняются, неисправность на лицо.

С
контрольной лампой

Подключение контрольной лампы для проверки датчика скорости
Схема подключения контрольной лампы

Первым делом нужно
отсоединить от датчика импульсный провод. Затем включаем зажигание машины.
Берем контрольную лампочку и соединяем один провод с плюсовой клеммой
аккумулятора, а второй закрепляем на разъеме ДСА типа «сигнал». После демонтажа
контроллера можно запустить генерацию импульсов, как в предыдущем способе:
прокрутить вал или провести металлическим ключом перед сенсором.

В момент появления
импульса лампочка начнет мигать. Чем быстрее проводим манипуляции с
чувствительными элементами ДСА, тем быстрее мигает лампочка. Если реакции нет,
значит датчик пришел в негодность и его пора менять.

Как проверить датчик скорости | Автомобильный портал SC-Finec

Как проверить датчик скорости

Если двигатель вашего автомобиля глохнет в режиме холостого хода, то скорее всего вам потребуется проверка нескольких датчиков (ДМРВ, ДПДЗ, РХХ, ДПКВ) дабы определить виновника. Ранее мы рассматривали методы проверки датчика положения коленвала , датчика положения дроссельной заслонки , датчика холостого хода и датчика массового расхода воздуха , а теперь также рассмотрим проверку датчика скорости своими руками.

Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах, а также, используя РРХ, управляет потоком воздуха, который обходит дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.

Как определить, что датчик неисправен:

Отсутствует стабильность холостого хода;Неправильно функционирует или вообще не функционирует спидометр;Увеличенный расход топлива ;Сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол. Часто провода подвергаются разрыву около штекера, потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, а также на других, зачастую установлен датчик, который работает согласно эффекту Холла (как правило, выдает 6 импульсов за один полный оборот). Но также есть и датчики другого принципа: язычковые и индуктивные. Первым рассмотрим проверку наиболее популярного ДСА, работающий по эффекту холла. Сам датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.

Проверка датчика скорости

Вначале нужно выяснить если ли заземление и есть ли напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении. При этом напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.

Способ 1

Демонтируем датчик скорости;Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать можно одеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли;Соединяем контакты датчика с вольтметром;Вращаем колесо и диагностируем, появляется ли напряжение.

Если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (контролькой или лампочкой)

Отсоединяем от датчика импульсный провод;С помощью контрольки ищем «+» и «–» (предварительно включив зажигание)Одно колесо вывешиваем как в предыдущем способе;Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.

Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.

Проверка привода датчикаПоднимаем на домкрат машину, чтобы вывесить любое переднее колесоИщем пальцами привод датчика, который торчит из коробкиНогой вращаем колесо.

Пальцами чувствуем, работает ли привод и работает ли он стабильно. Если все не так, то разбираем привод и обычно находим поврежденные зубья на шестернях.

Проверка ДС с язычковым переключателем

Датчик подает сигналы по типу прямоугольных импульсов. Цикл составляет 40-60%, а переключение происходит от 0 до 5 вольт или от 0 до напряжения аккумулятора.

Проверка индукционного ДС

Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.

Принцип работы датчика скорости автомобиля

Данное устройство хоть механически никак не влияет на движения деталей ДВС, но оно выполняет полезную функцию, а именно, датчик скорости передает данные с ошибками, которые неблагоприятно сказывают на качестве работы мотора. Измеритель скорости передает сигналы датчику, контролирующему общую работу ДВС на холостых оборотах, также с помощью РХХ (регулятора холостого хода) регулирует поток воздуха, которые идет в обход дроссельной заслонке. Чем быстрее крутятся колеса автомобиля, тем больше сигналов передается.

Прибор датчик скоростей работает на основе датчика Холла. Во время работы двигателя ДС посылает частотно-импульсные сигналы на электронный блок управления (ЭБУ) через определенные коротенькие промежутки времени. За один километр пройденного пути автомобилем датчик скорости посылает на ЭБУ около 6 тысяч сигналов. С помощью полученных сигналов от ДС ЭБУ определяет с какой скоростью движется автомобиль.

Что такое эффект Холла? Эффект Холла — это, если разместить проводник с постоянным током в магнитном поле, то появляется электрическое напряжение.

В конструкциях различных марок и моделей авто, датчик скорости устанавливают и рядом со спидометром, и рядом с коробкой передач. А вот знаете ли вы, что есть такой датчик температуры входящего воздуха, из-за показаний которого бортовой компьютер решает сколько подать топлива и воздуха. Поэтому роль этого датчика не так проста, как кажется. Если датчик всасывающего воздуха занижает температуру, то смесь подается «богатая», что приводит к заливанию свечей.

В каких случаях требуется замена

Осуществив диагностику и убедившись в непригодности прибора, следует приступить к его замене. Для этого изначально выбирают новый ДСА

Важно во время приобретения обратить внимание на его качество

Эксперты советуют отдать предпочтение европейским или отечественным изделиям. Что касается китайских компаний, по их мнению, им лучше не доверять в этом вопросе.

Отечественные приборы изготовлены из высококачественных материалов, также на всех контактах имеется лак, продлевающий срок эксплуатации всему прибору. Это осуществляется за счёт сведения к минимуму неблагоприятного воздействия окружающей среды на контакты.

Помимо этого, важно, чтобы хвостовики были металлические, а не пластиковые, которые быстро изнашиваются, особенно при агрессивном типе езды и высоком скоростном режиме. Облегчит процесс замены установка транспортного средства на яму или подъем с помощью специального оборудования

Определить месторасположение скоростного датчика можно благодаря обращению к руководству по эксплуатации опредёленного автомобиля. Далее следует прибегнуть к таким действиям:

Облегчит процесс замены установка транспортного средства на яму или подъем с помощью специального оборудования. Определить месторасположение скоростного датчика можно благодаря обращению к руководству по эксплуатации опредёленного автомобиля. Далее следует прибегнуть к таким действиям:

1. Когда прибор обнаружен, его очищают от загрязнения, перед этим выключается зажигание или отсоединяются клеммы с аккумулятора.
2. Датчик откручивается. Не стоит сильно давить на него, поэтому если сразу не получилось снять, лучше выполнить обработку соединения WD-40 и подождать.
3. Успешно демонтировав датчик, нужно установить новый, соединить его разъемы и подключить питание на аккумуляторе.

Чтобы предотвратить поломку прибора, эксперты рекомендуют воспользоваться следующими советами:

1. Периодически следует обрабатывать тросик с помощью машинного масла, закачиваемого под оплетку шприцом.
2. Пластиковый хвостовик нужно плотно крепить, дабы избежать разбалтывания во время езды.
3. Иногда осуществлять очистку контактов прибора.

Своевременные мероприятия помогут предотвратить поломку ДСА, что приводит к необходимости его замены. Удачи и отличной скорости на дороге!

Как датчик скорости влияет на мотор?

Для многих водителей остается открытым вопрос относительно того, на что может влиять датчик скорости. За счет получения данных о текущей скорости автомобиля происходит расчет подачи топлива. Поэтому когда водитель убирает ногу с педали газа, происходит резкое уменьшение горючего, что позволяет двигателю следить за рациональным его расходом. В случае поломки элемента нужная информация перестает подаваться в блок управления, что приводит к перерасходу топлива и неравномерной работе мотора. Иногда при этом его функционирование может происходить с ощутимыми рывками. Причина такого поведения скрывается в том, что электронный блок управления вынужден установить обороты мотора на отметке в 1500 и деактивировать режим отсечки подачи топлива. При естественном включении данного режима можно значительно повлиять на расход топлива, тем самым снизив его на 2 литра при передвижении в городских условиях

Кроме того датчик скорости играет немаловажное значение на корректное подключение автоматической коробки передач. При отказе датчика свою работу обычно прекращает круиз-контроль. На некоторых моделях автомобилей это также может повлиять на работу рулевого электроусилителя

На некоторых моделях автомобилей это также может повлиять на работу рулевого электроусилителя.

Пошаговая инструкция замены датчика скорости Ваз 2112 с механическим приводом

Для того, чтобы провести замену датчика скорости с механическим приводом на Ваз 2112 выполняем следующею инструкцию:

Сначала вам необходимо обесточить бортовую сеть транспортного средства, для этого отсоедините минусовой провод от аккумулятора. Далее, отсоедините от самого контроллера разъем с проводкой
На этом этапе важно запомнить, какая распиновка у этих элементов.
Непосредственно сам контроллер можно выкрутить рукой. Если своими силами у вас это сделать не получается, попробуйте воспользоваться гаечным ключом на 21 или 22
В данном случае регулятор может иметь определенные отличия в конструкции.
Также сразу проверьте, насколько хорошо функционирует привод. После того, как регулятор демонтирован, необходимо выкрутить гайку, которая фиксирует привод к коробке передач

Процедуру демонтажа необходимо производить очень осторожно, поскольку если вы случайно уроните шток в трансмиссию, коробку необходимо будет снимать и разбирать. Что касается нового привода, то он оснащается резиновым уплотнителем

Перед тем, как произвести монтаж, его необходимо смазать трансмиссионной жидкостью

Все новые компонента необходимо установить в обратном порядке. Опять таки, в данном случае большую роль играет распиновка проводки. Внутри самой колодки вы можете увидеть, как обозначается распиновка. Используя тестер при активированном зажигании необходимо определить, на какой из разъемов следует подключить привод.

Проверка индукционного ДС

Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Если датчик исправен и шестерня не слизалась, то возможно нет питания на датчик или же где то обрыв/коротыш в его проводке. К тому же в показаниях на приборке участвует ЭБУ и АБС. возможно потерялся провод от блока ЭБУ, до панели приборов либо от АБС (надо бы прозванивать провод от спидометра, до блока АБС). Не исключено что приборка вышла из строя.

Доброго всем время суток у меня такая беда не работает спидометр и одометр Авто у меня Hyundai Santa Fe 2 2007гв. Проверил шестерню привода датчика скорости все ок, как сам датчик прозвонить или проверить не знаю. Датчики которые индуктивные на коробке стоят рабочие проверял путем исключения на все загорался чек, в чем еще может быть причина не знаю так как с сканером ездишь на скане скорость показывает на спидометре «0» может у кого было кто подскажет.

Ребята, всем добрый день! Подскажите, пожалуйста! У меня лада 14 и совсем недавно стали плавать обороты, почти глохнет, работает не равномерно.Диагностика показала датчик распредвала, сделали замену датчика на новый- результата нет. кстати и не работает спидометр и тахометр. В чем может быть причина?

Спасибо за очень понятное и доступное описание самостоятельной проверки датчика скорости. Благодаря инструкции и у меня получилось самостоятельно это сделать. Оказался действительно подыхающим.

Добрый день! У Субару Аутбек 2007 год. Загорает чек. По коду ошибок выясняется P0500 — датчик скорости цепи. Но там их оказывается три датчика. Вопрос как определить какой из них не работает? Или как по другому проверить?

Причина не всегда только в датчике скорости (такое поведение также может появляться при окислении контактов в его разъеме), хотя если он начинает врать, то это именно в нем и дело. Возможно проблема кроется в самой приборке, тогда приходится разбирать, проверят механизм привода стрелки. На автомобилях с тросиковым приводом, зачастую такая неисправность скрыта либо в старом масле на шестеренках, либо износившемся квадрате на концу тросика или же помогает смазка того самого тросика.

Проверка

На машинах ВАЗ и ряде других авто установлен датчик скорости, работающий на эффекте Холла. Он выдает шесть импульсов за оборот. Но существуют и другие устройства — индуктивного или язычкового типа.

Наибольшего внимания заслуживает стандартный вариант контроллера, функционирующего на эффекте Холла.

Устройство имеет три контакта — импульсный, заземляющий и напряжения. При этом в распоряжении автовладельцев три метода проверки.

Первый вариант:

1. Снятие датчика скорости с машины.
2. Перевод мультиметра в позицию изменения напряжения (Вольт).
3. Определение назначения контактов (распиновка).
4. Поиск вывода, на который поступает импульсный сигнал.
5. Подключение к этому выводу «плюса» мультиметра. «Минус» подключается к земельному выводу (можно использовать корпус авто).
6. Вращение вала и контроль показаний вольтметра. Чем больше скорость прокручивания, тем выше уровень напряжения.

Чтобы упростить процесс вращения, на ось датчика скорости надевается небольшой кусок трубки (к примеру, виниловой изоляции).

Второй метод (подходит для датчиков, работающих на эффекте Холла) без съема:

1. Проверка, что контролер подключен.
2. Поднятие одного колеса машины. Цель — оторвать его от поверхности для удобного вращения.
3. Подготовка мультиметра — перевод шкалы на измерение напряжения.
4. Подсоединение щупов к контактам, таким же способом, как описано выше.
5. Вращение колеса, отсоединенного от поверхности, и оценка полученных результатов.

Уровень напряжения и частоты должны меняться. Это свидетельствует об исправности датчика скорости. Если показания остаются неизменными, устройство вышло из строя.

Третий метод – с контрольной лампой:

1. Подготовка контрольной лампы и включение зажигания.
2. Поднятие колеса авто для дальнейшего вращения.
3. Подсоединение одного провода к плюсу АКБ, а второго — к сигнальному контакту ДС;
4. Вращение колеса и наблюдение за лампочкой.

Если при вращении колеса заметно моргание лампы, это свидетельствует о исправности датчика скорости.

Четвертый способ – с контрольной лампой и снятием датчика скорости:

1. Снимите контролер со штатного места.

1. Соберите схему, показанную ниже.

1. Подключите провода к контактам, согласно распиновки ниже.

1. Подключаем одну клемму к массе, вторую к плюсу АКБ. Последнее может быть не только для автомобиля – можно использовать любой источник питания на 12 В.

1. Возьмите отрезок тормозной трубки и наденьте ее на шток датчика. Для удобства контроля за количества оборотов накрутите на трубку изоленту, как показано ниже.

1. Начинайте вращать шток с помощью трубки. Как правило, за один оборот лампочка должна замигать 6 раз, но все зависит от марки авто.

Как устранить проблему

После того как удалось определить неисправность датчика скорости, то дальнейшие действия зависят от причин, вызвавших такую ситуацию. Возможны следующие варианты устранения:

• Демонтаж датчика и его проверка с помощью мультиметра указанным выше методом. В случае, если датчик неисправен, то чаще всего его меняют на новый, поскольку отремонтировать его достаточно сложно. Некоторые «народные умельцы» пытаются припаять отлетевшие элементы микросхемы вручную с помощью паяльника. Однако получается это далеко не всегда, поэтому поступать таким образом или нет — решать исключительно автовладельцу.
• Проверить контакты датчика. Одна из наиболее популярных причин, почему не работает датчик скорости — загрязнение и/или окисление его контактов. В этом случае необходимо выполнить их ревизию, чистку, а также смазать специальными смазками с тем, чтобы предотвратить появление коррозии в дальнейшем.
• Выяснить целостность цепи датчика. Попросту говоря «прозвонить» соответствующие провода с помощью мультиметра. Проблем может быть две — короткое замыкание и полный обрыв проводов. В первом случае это вызвано повреждением изоляции. Короткое замыкание может быть как между отдельными парами проводов, так и между одним проводом и «массой». Нужно попарно перебрать все варианты. В случае, если провод оборвался — то на нем контакта не будет вовсе. В случае, если имеет место небольшое повреждение изоляции — допускается для устранения поломки воспользоваться термостойкой изоляционной лентой. Однако лучше все же заменить поврежденный провод (или жгут целиком), поскольку зачастую провода работают в условиях высоких температур, поэтому велик риск повторного повреждения. Если же провод разорвался полностью, то, естественно, его нужно заменить на новый (или жгут целиком).

Ремонт датчика

Некоторые автомастера, имеющие навыки ремонта электроники, занимаются самостоятельным восстановлением работоспособности датчика скорости. В частности, в описанном выше случае, когда под воздействием высокой температуры отпаивается конденсатор, и он начинает коротить и пропускать ток.

Такая процедура заключается в том, чтобы разобрать корпус датчика скорости проверке работоспособности конденсатора, и при необходимости его замены. Как правило, в микросхемах стоят японские либо китайские конденсаторы, которые вполне можно заменить на отечественные. Главное при этом выбрать подходящие параметры — расположение контактов, а также его емкость. Если корпус датчика разборной — все просто, нужно просто снять крышку с тем, чтобы добраться до конденсатора. Если корпус неразборной — нужно аккуратно его разрезать, не повредив внутренние составляющие

Кроме перечисленных выше требований по выбору конденсатора также нужно обращать внимание на его размер, поскольку после перепайки на плату корпус датчика должен без проблем закрываться снова. Склеить корпус можно с помощью термостойкого клея

По отзывам мастеров, выполнивших подобную операцию таким образом можно сэкономить несколько тысяч рублей, поскольку новый датчик стоит достаточно дорого.

Заключение

Поломка датчика скорости является некритичной, однако достаточно неприятной проблемой. Ведь от его нормальной работы зависят не только показания спидометра и одометра, но и увеличивается расход топлива, а двигатель работает не на полную мощность. Кроме этого, в принудительном порядке отключаются отдельные системы автомобиля, что может повлиять, в том числе, на безопасность движения, как в городском режиме, так и на трассе. Поэтому при выявлении проблем с датчиком скорости желательно не затягивать с их устранением.

Возможно

Типы датчиков скорости, их отличия. Где находится датчик скорости.

Электронными 6-импульсными датчиками комплектуются машины с инжекторными моторам, запущенные в серию с 2006 года.

На карбюраторных «Самарах» иногда можно встретить 10-импульсные ЭДС.

До 2006 года на ВАЗ-овских автомобилях применялись механические устройства в виде особых вставок между тросами указателей скорости и выходами шестерен КПП.

На ВАЗ-2110 (2111, 2112) датчики скорости монтируются на корпусах коробок немного правее по ходу непосредственно у щупа контроля масла.
Устройство легко найти, посмотрев в район правого шруса.
На ВАЗ-2115 электронный прибор смонтирован сверху на передней части КПП (по ходу) непосредственно над дифференциалом. На корпусе коробки изделие с подключенным кабелем зафиксировано одним болтом.

Как проверить датчик скорости на ВАЗ-2114: фото и видео

Причиной, почему ВАЗ-2114 начинает глохнуть на холостом ходу, становятся датчики, а точнее их неисправность. Конечно, непосредственно причиной могут стать ДПДЗ, РХХ или ДМВР.

Но, как показывает практика, обычно причина кроется в датчике скорости. Но, не стоит сразу прибегать к замене, поскольку необходимо определить точно проблему. Для этого стоит провести диагностику.

В данной статье будет рассказано о причинах выхода из строя датчика скорости, а также о методах его диагностики.

Устройство датчика скорости

Новый и старый датчик скорости

Косвенными показателями того, что датчик скорости вышел из строя становятся: увеличение расхода, не рабочий спидометр, пропадание тяги двигателя.

Поэтому, опираясь на данные факторы можно предположить, что необходимо провести диагностику датчика. Для этого стоит понимать устройство и работу данного узла.

Принцип работы

Датчик скорости

Измеритель скорости передает определенные импульсы в электронный блок управления, который считывает данные работы датчика и передает показатели на приборную панель, а также проводит регулировку работы главного силового агрегата, в зависимости от полученных показателей.

ЭБУ даёт импульс и ждет возвратного действия от датчика. Обратная реакция пропорциональна частоте вращения колёс и коленчатого вала. Итак, измеритель скорости передаёт свои импульсы (на 1 километр — 6004 импульса).

Электронный блок управления вычисляет скорость по интервалу между приходящими импульсами от датчика.

Также, датчик скорости, при нормальной работе регулирует расход топлива в автомобиле. Каким образом это происходит. При отпускании педали газа, датчик воспринимает ситуацию, как торможение и ЭБУ перестает подавать топливо. Так, при скорости 20 км/час закрывается дроссель, и подача топлива прекращается полностью, что экономит горючее. Это одна из многих полезных функций датчика скорости.

Месторасположение датчика под капотом ВАЗ-2114

Непосредственно сам датчик скорости расположен на коробке переключения передач, возле щупа. Это оптимальное месторасположение, поскольку считывание скорости проходит с вала КПП, который дает возможность измерять показатель максимально четко и корректно при любой скорости.

Месторасположение датчика скорости на автомобиле

Признаки неисправности

Когда рассмотрели устройство и принципы работы датчика скорости можно определиться с прямыми и косвенными признаками неисправности, которые помогут определить работоспособность датчика скорости ВАЗ-2114:

• Нестабильная работа или СТОП двигателя на холостом ходу.
• Нестабильная работа или отказ спидометра.
• Увеличенный расход горючего.
• Падение тяги и динамики главного силового агрегата.

Проверка работоспособности

Рассмотрев все необходимы данные, можно приступить непосредственно к процессу проведения диагностических работ, датчика скорости ВАЗ-2114. Прежде всего, можно подключиться к электронному блоку управления, который покажет ошибки связанные с работоспособностью датчика скорости, а именно:

• Р0500 — Отсутствие сигнала измерителя скорости автомобиля.
• Р0503 — Перемежающийся сигнал измерителя скорости (тут скорее всего виновата проводка).

В данном случае, самой частой причиной становится обрыв проводов контакта, которые могли перетереться или лопнуть под воздействием низкой температуры. Прозвонить их можно при помощи тестера.

Проверка самого датчика

Вторым способом становится проверка контакта непосредственно датчика. Для совершения процесса понадобиться тестер. Итак, рассмотрим последовательность действий:

Распиновка проводов датчика скорости

1. Снимаем разъём с датчика. Отсоединяем колодку проводов
2. Вставляем «плюс» контакта тестера в левое гнездо, а «минус» в правое. Центральный разъём не трогаем.
3. Поворачиваем ключ зажигания и пробуем завести двигатель. Показатель датчика на сопротивление должен быть до 5 Ом. Если он завышен или занижен, значит, датчик не рабочий.

Выводы

Проверить датчик скорости ВАЗ-2114 достаточно просто, и даже начинающий автомобилист справиться с этим заданием. Для совершения процесса достаточно заглянуть в ЭБУ или провести диагностические операции мультиметром.

Назначение и расположение

Как мы уже отмечали выше, датчик определяет скорость движения транспортного средства и полученные данные передает на спидометр, где они и отражаются. Спидометры бывают стрелочные или жидкокристаллические.

Вал является основным элементом изделия. Он вращается и один раз за круг проходит возле специальной метки. В этот момент отправляется импульс, позволяющий определить число оборотов в минуту.

Число сигналов зависит от частоты вращения вала, величина которого согласована с трансмиссионными валами и диаметром колес. Благодаря этому, информация с датчика скорости преобразовывается и выдается на спидометр.

ДС состоит из трех элементов — привода спидометра, кожуха и контроллера, через который изделие подключается к электрической сети автомобиля. В зависимости от марки и модели авто внешний вид и его конструкция может меняться.

Отличается и расположение датчика скорости. Перед его проверкой нужно найти устройство.

Распространенные места для крепления — вторичный вал КПП или раздаточная коробка (для полноприводного авто).

В старых моделях использовался тросик, накручиваемый на привод спидометра. Сегодня его место занимает датчик скорости, подключаемый с помощью обычных проводов.

Устройство и принцип работы

Датчик представляет собой комплекс механических и электронных узлов, работающих по принципу Холла.

Вращающиеся части преобразовывают электросигнал в цепочку импульсов, кратных оборотам оси датчика. Благодаря механической связи штока сенсора со ступицей колеса, происходит преобразование вращательного перемещения колеса в пройденный путь.

• когда внешняя поверхность покрышки оборачивается на 360°, колесо перемещается по горизонтали на определенное расстояние;
• этот путь равен длине окружности шины, он запрограммирован в ЭБУ двигателя;
• соответствующий блок в панели спидометра определяет пройденный путь;
• пройденный путь, разделенный на время движения — не что иное, как скорость.

Оба этих параметра участвуют в слаженной работе электронного блока управления двигателя.

https://youtube.com/watch?v=9zbNx0doWqs

Что будет, если сломается этот сенсор

Разумеется, автомобиль не заглохнет, и на нем можно продолжать движение, но только до места ремонта.

Признаки неисправности:

• Отсутствие, либо неверные показания реальной скорости автомобиля. Стрелка спидометра «зависает» на одной отметке, движется хаотично либо вовсе не отклоняется от «нуля».
• На движущемся автомобиле при сбросе акселератора наблюдаются перебои в работе холостого хода.
• Плавающие обороты холостого хода при остановке.
• Немотивированно высокий расход топлива.
• При интенсивном разгоне возникают провалы в тяге: нет роста мощности, пропорционально нажатию на «газ».
