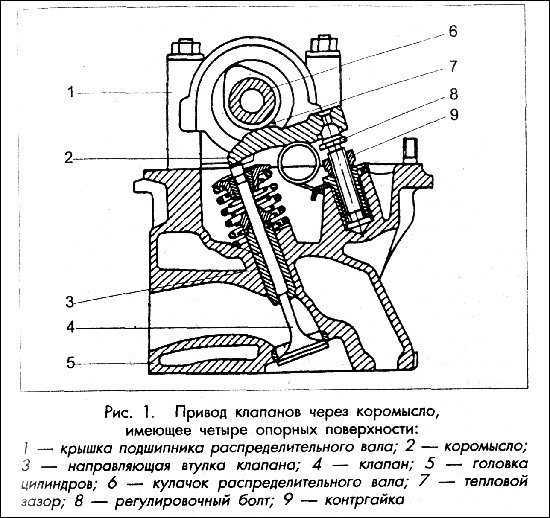

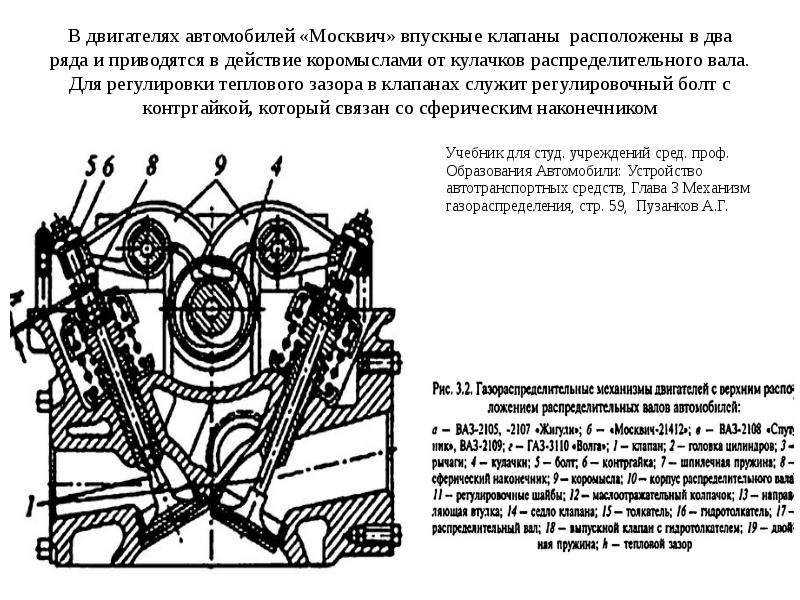

Схема регулировки теплового зазора двигателя

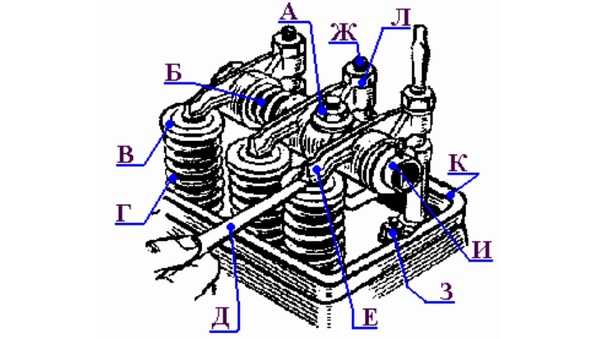

Регулировка клапанов Зил 130

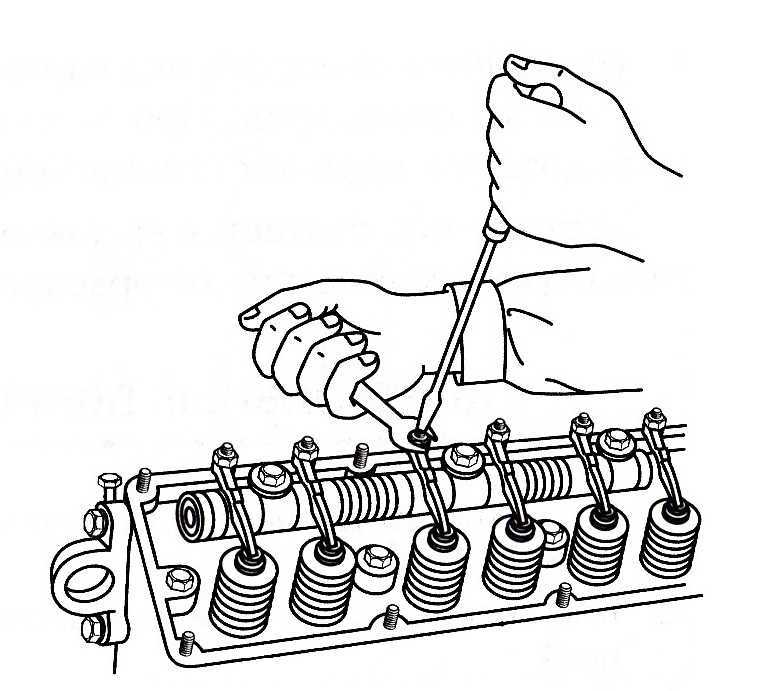

Для егулировки капанов требуется ослабить стопорные гайки регулировочного винта. Между клапаном и коромыслом устанавливается щуп толщиной 0,25 или 0,3 мм. Если устанавливается щуп 0,25 мм. То при закручивании регулировочного винта. Коромысло зажимает щуп. Щуп при этом должен двигаться с небольшим усилие. В случае установки щуптолщиной 0,3мм усилие должно быть более сильным. Щуп движется но коромысло не должно давить на клапан иначе он откроется и регулировка будет не правильная. Регулировка клапанов на автомобиле ЗИЛ 130 предусматривает одинаковые зазоры на впускных и выпускных клапанах. После регулировки необходимо затянуть стопорные гайки. При этом нельзя допустить проворачивание регулировочного винта. Поэтому при затяжке его необходимо придерживать отверткой.

Важность регулировки зазоров клапанов двигателя

После старта двигатель и все его детали начинают нагреваться, а значит, и расширяться. При этом не стоит забывать и про естественный износ трущихся и соприкасающихся частей. Это обуславливает необходимость строго определённых зазоров между некоторыми компонентами. И тепловые зазоры клапанов (между кулачком распредвала и стержнем клапана) относятся к одним из самых важных.

При слишком малом зазоре двигатель не сможет в полной мере реализовывать свой потенциал, что не замедлит сказаться на динамических и скоростных характеристиках автомобиля. Попутно будет происходить перегрев выпускных клапанов и оплавление их краёв.

Если же зазор будет больше положенного, то тут звоночком для автовладельца будет характерное «цоканье» мотора, которое иногда может уходить с прогревом машины. При увеличенном зазоре кулачок распредвала начинает «стук» по рокеру клапанного стержня, вместо того, чтобы продавливать его.

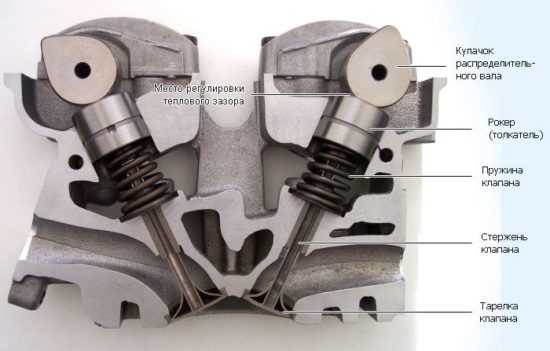

Клапанный механизм в разрезе на примере двигателя с двумя распредвалами

Необходимость регулировки клапанов назрела, если видны такие признаки:

в области крышки головки блока цилиндров присутствует посторонний, слегка звенящий звук;
ремонтировался газораспределительный механизм;
последняя регулировка тепловых зазоров клапанов проводилась более 20 тыс. км назад;
отдача двигателя заметно упала;
как последствие возможен высокий расход топлива.

В большинстве современных моторов для регулировки тепловых зазоров стоят гидрокомпенсаторы. Удобно и не требует стороннего вмешательства, хоть и бытует мнение, что износ компонентов всё равно происходит немного быстрее. Двигатели многих автомобилей, в частности на вазовской классике, требуют регулировки тепловых зазоров вручную. Кто-то считает это дело простым, кто-то, наоборот, работой ответственной и серьёзной. Всё зависит от опыта, вариантов приёмов, сноровки и терпения. Работы рекомендуется проводить примерно после 20 тыс. км пробега с момента последней регулировки.

Также нет особой разницы, с бензиновым или дизельным мотором придётся иметь дело. Существенных и принципиальных отличий в процессе регулировки клапанов тут нет.

Ещё лучше совместить настройку зазора клапанов с заменой масла в двигателе. Причём именно в такой последовательности. Это даст возможность грязи, пыли и песку, что могут попасть в мотор при регулировке уйти затем вместе со старым маслом и масляным фильтром.

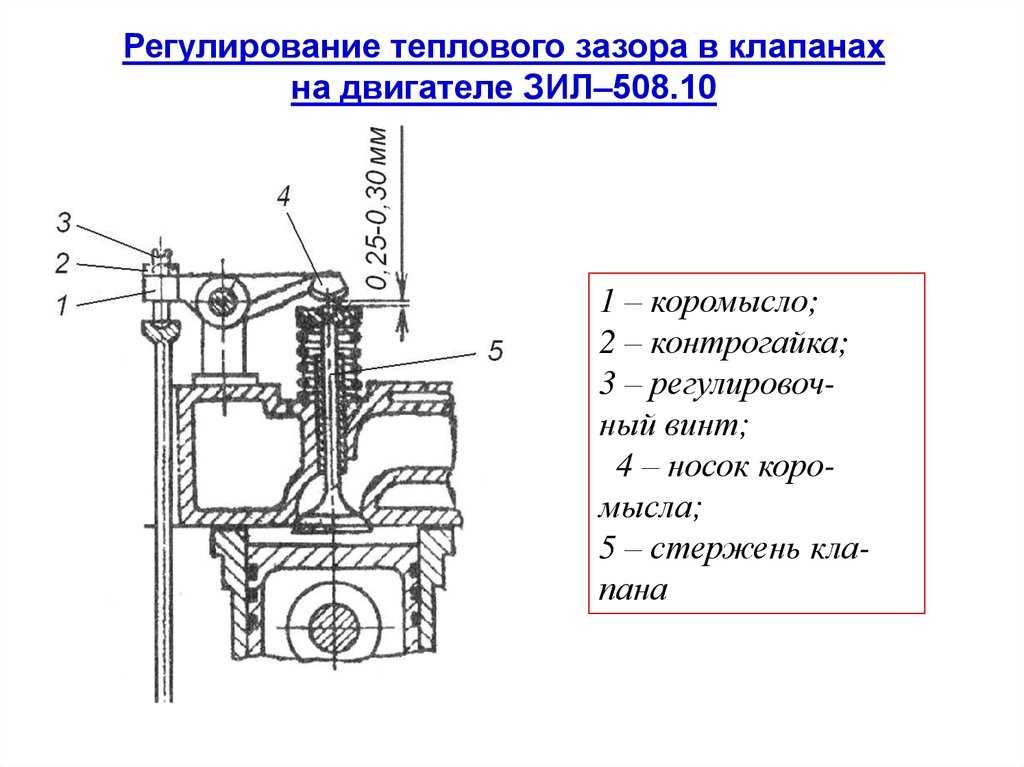

Как отрегулировать клапаны ЗИЛ 130

Мотор грузового автомобиля состоит из разных комплектующих и запчастей. Для обеспечения нормального функционирования требуется своевременная и периодическая регулировка клапанов ЗИЛ-130. Водители могут обратиться на станцию технического обслуживания или выполнить настройку своими руками, если будут следовать правилам.

Процесс регулировки и порядок выполнения работы

Головка цилиндров находится удаленно от корпуса. Между ними есть специальная перегородка. Для крепления и надежной фиксации применяются болты. Проводить регулировку необходимо в том случае, когда возникают посторонние звуки в виде стука. Чтобы устранить их, необходимо отрегулировать зазоры. Для выполнения работы, требуется отключить все провода электрического тока, которые подают высокое напряжение к отдельным элементам двигателя. Их обязательно отсоединяют от свечей зажигания. Для этого требуется провернуть гайки, которые находятся в месте крепления крышки головки цилиндра. Далее происходит демонтаж крышки, на которой есть прокладки.

Чтобы выполнить регулировку клапанов и зазоров, необходимо дождаться, когда полностью остынет мотор. Для настройки применяют винт с контргайкой. Порядок регулировки выглядит следующим образом:

сначала необходимо установить поршень первого цилиндра;
в момент его прокручивания два клапана ЗИЛ 131 и 130 закрываются (между стержнем и нажимным кольцом появляется максимально допустимый зазор);
для измерения используют щуп, а при отклонениях от допустимой нормы применяют регулировку.

Этот способ решает проблему, как отрегулировать клапана на ЗИЛ 130. Он наиболее простой и доступный для многих автомобилистов, которые могут устранить зазор самостоятельно.

Правила и рекомендации по сборке головки цилиндра

Важно помнить, что работы по монтажу головки цилиндров, необходимо выполнять на специально предназначенном стенде. Это обязательное условие, чтобы правильно собрать их, предотвратить еще более серьезные поломки

Ниже приведен правильная техника и алгоритм:

все отверстия в клапанных втулках нужно продуть, чтобы убрать загрязнения;
перед установкой впускных и выпускных стержней их нужно тщательно обработать маслом;
плавность движения и функционирования клапанов требуется проверить на специальном стенде (если они работают не правильно, обязательно осуществляется замена на новые детали);
на каждый впускной клапан перед монтажом и установкой на предыдущее место, необходимо надеть манжет (их производят из прочной резины).

Во время сборки клапанов, пружинные тарелки нужно установить на стержни. Для этого выполняют поворот рукоятки на кране в несколько оборотов. Они позволяет равномерно и правильно распределить воздух

Важно добиться, чтобы все пружины сжимались одновременно

Шпильки нужно вворачивать в специально предназначенные плоскостные проемы. Они находятся в верхней части, где происходит прилегание выпускного и впускного трубопровода. После этого нужно перевести головку цилиндра в оптимальное положение. Необходимо в обязательном порядке проверить работоспособность всех систем и деталей.

голоса

Рейтинг статьи

Параметры двигателя

Двигатель у данной модели:

дизельный, с функцией турбонаддува,;
марка 740.31-240 (экологический стандарт евро-2);
мощность двигатель в кВт/час – 176, л.с. – 240;
расположение цилиндров V-образное;
количество цилиндров 8;
рабочий объем двигателя КАМАЗ 55111 составляет 10, 85 л;
емкость охладительной системы 18 л;
расход масла – в проценте к расходу топлива 0,20%;
тип топлива – дизельное.

Двигатель КАМАЗ-55111, 53215 Евро-1

Трансмиссия (сцепление и коробка передач) Камаза 55111

коробка передач модели 152, механическое управление с дистанционным приводом;
двухступенчатый привод спидометра.

3. Проверка и регулировка зазора в клапанах

1. Отсоединить отрицательную клемму аккумуляторной батареи.

2. Снимите крышку головки блока цилиндров (см. «Крышка головки блока цилиндров»).

3. Установить поршень первого цилиндра в положение верхней мертвой точки такта сжатия:

Проверните шкив коленчатого вала так, чтобы канавка на шкиве совпала с установочной меткой «0» на передней крышке двигателя.

Убедиться в том, что установочные метки звездочек распредвалов совпадают с цветными звеньями приводной цепи, как показано на рисунке. Если это не так, провернуть коленчатый вал так, чтобы они совпадали.

4. Проверить зазоры в клапанах:

Измерить зазор между толкателем клапана и распределительным валом при помощи набора плоских щупов в указанных на рисунке ниже точках.

Примечание Зазор в клапанах (на холодном двигателе): — Впуск: 0.20~0.25 мм. — Выпуск: 0.30~0.35 мм.

Если измеренные значения зазоров выходят за указанные диапазоны, необходимо записать их. Эти данные будут использоваться для подбора толкателей нужной толщины для регулировки зазора.

Провернуть шкив коленчатого вала на один оборот (360°) и установить поршень четвертого цилиндра в положение верхней мертвой точки (ВМТ) такта сжатия.
Измерить зазор между толкателем клапана и распределительным валом при помощи набора плоских щупов в указанных на рисунке ниже точках.

Примечание Зазор в клапанах (на холодном двигателе): — Впуск: 0.20~0.25 мм. — Выпуск: 0.30~0.35 мм.

5. Снять ремень привода генератора и водяного насоса, как показано на рисунке.

6. Снять натяжитель приводного ремня в сборе.

Газораспределительный механизм Урал

Распределительный вал газораспределительного механизма автомобиля Урал стальной, с закаленными кулачками и шестерней привода распределителя зажигания, лежит на пяти опорах с установленными в них втулками из биметаллической ленты.

Осевое перемещение распределительного вала ограничивается фланцем, расположенным между шестерней и торцом первой шейки.

Осевой зазор распределительного вала определяется разницей между высотой распорного кольца, надетого на переднюю цапфу распределительного вала, и толщиной фланца. Осевой зазор у нового двигателя находится в пределах 0,080-0,208 мм.

Распределительный вал приводится во вращение парой косозубых шестерен, которые установлены так, что метки находятся на одной прямой. Втулки распределительного вала тонкостенные, штампованные из биметаллической ленты, запрессованы с натягом 0,120-0,210 мм.

Клапаны верхние, изготовлены из жаропрочной стали. Выпускные клапаны пустотелые с натриевым охлаждением и жаропрочной наплавкой посадочной фаски. Угол рабочей фаски выпускных клапанов- 45°, впускных -30°. Для повышения долговечности выпускных клапанов предусмотрен механизм вращения.

Толкатели клапанов стальные, пустотелые. Для повышения работоспособности пары кулачок-толкатель на торец толкателя наплавлен отбеленный чугун. В нижней части толкателя предусмотрены отверстия для слива масла, попадающего в толкатель.

Штанги толкателей стальные, с закаленными сферическими концами, радиус сферы в нижней части штанги больше радиуса сферы в верхней части.

Коромысла клапанов кованые, стальные, со втулкой из оловянистой бронзы. Коромысла установлены на полую закаленную стальную ось. Под каждым коромыслом в оси имеется сверление для подвода масла.

Ось коромысла закреплена на головке цилиндров при помощи стоек и болтов, пропущенных через стойки.

Впускной трубопровод отлит из алюминиевого сплава, общий для обоих рядов цилиндров, расположен между головками и снабжен водяной рубашкой для подогрева горючей смеси.

Привалочные поверхности впускного трубопровода уплотняются резиновыми прокладками.

Выпускные трубопроводы изготовлены из ковкого чугуна, составные (из трех частей). Уплотнение соединений осуществляется асбостальными прокладками со стяжными хомутами.

Стык прокладки должен быть расположен под стяжным болтом хомута.

Газораспределительный механизм автомобиля Урал

Техническое обслуживание газораспределительного механизма автомобиля Урал

Длительная работа двигателя с неправильно установленными зазорами может привести к преждевременному износу деталей клапанного механизма, обгоранию клапанов, износу носиков коромысел, опорных поверхностей толкателей и кулачков распределительного вала.

Зазор клапанов и регулировочные шайбы

На моторах, которые предполагают регулировку зазора при помощи специальных регулировочных шайб, выставить тепловые зазоры проще. Стандартные допуски на таких ДВС до трех раз больше. Например, на моделях ВАЗ с регулировочными шайбами для впускных клапанов рекомендуемым является зазор 0.2-0.25 мм, для выпускных этот показатель составляет 0.3-04 мм.

Получается, если щуп 0.15 мм не проходит в зазор между шайбой и распределительным валом или же щуп 0.25 мм. свободно проходит в зазор, тогда требуется регулировка впускных клапанов. Что касается группы выпускных, тогда проверка одинакова, только следует ориентироваться на значения 0.3 и 0.4 мм.

Теперь перейдем к регулировкам. На моделях ВАЗ процедура выполняется при помощи специнструмента, который крепится посредством стандартных гаек и шайб на шпильках крепления крышки ГБЦ. Далее вал проворачивается до того момента, пока кулачок регулируемого клапана не будет «смотреть» вверх. Затем необходимо удалить моторное масло, которое будет находиться возле толкателя. Для этого подойдет обычный шприц. Удаление масла позволит облегчить процесс выставления толкателя, а также станет удобнее доставать шайбу.

Далее понадобиться повернуть толкатель таким образом, чтобы открылся вырез прямоугольной формы. Для этого можно использовать шило, также подойдет отвертка. После этого следует нажать на рычаг специнструмента, после чего толкатель «утопится». Благодаря данному действию станет возможным установить между бортом и распределительным валом стопор. Теперь остается поддеть шайбу при помощи все того же шила или отвертки. Окончательно извлечь шайбу можно пинцетом.

Обратите внимание, во время проведения данной процедуры следует соблюдать осторожность. Дело в том, что если фиксатор толкателя соскочит, тогда существует большой риск получить травму конечностей. По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.

По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.

Теперь нужно подобрать новые шайбы по толщине или оценить состояние старых. Новые шайбы маркируются на внешней поверхности. Для начала следует измерить снятую шайбу при помощи микрометра. Если износ в пределах нормы, тогда можно оставить элемент и перейти к другим клапанам. Сильный износ регулировочной шайбы потребует замены детали, которая подбирается из имеющихся новых шайб с учетом требуемой толщины на основе проведенных ранее измерений снятого элемента. Завершением процесса регулировки считается установка новой шайбы. Шайбы ставятся в толкатель так, чтобы маркировка оказалась внизу. После специнструментом снова «утапливается» толкатель, после чего осуществляется извлечение фиксатора.

Операции по установке первого цилиндра Лада Ларгус в ВМТ

Для установки поршня 1-го цилиндра двигателя К7М в положение ВМТ такта сжатия выполните следующее. 1. Снимите правое переднее колесо. Ослабляйте затяжку болтов крепления колеса только на стоящем на земле автомобиле. Если работаете на смотровой канаве или эстакаде, подложите упорные бруски под колеса, затормозите автомобиль стояночным тормозом и установите переднюю часть автомобиля на надежную опору.3. Снимите ремень привода вспомогательных агрегатов (см. « »). 4. Снимите правую опору подвески силового агрегата (см. « «). 5. Выверните пять болтов крепления верхней крышки ремня привода газораспределительного механизма…

6. …и снимите крышку.

7. Проверните коленчатый вал по часовой стрелке за болт крепления шкива…

8. …до момента совмещения метки на зубчатом шкиве распределительного вала с меткой на крышке головки блока цилиндров, выполненной в виде логотипа «Dacia». Помимо меток на шкиве, на ремне привода газораспределительного вала краской нанесена риска А, которая при установке фаз газораспределения также должна быть совмещена с меткой на шкиве.

9. Выверните болт крепления шкива привода вспомогательных агрегатов…

10 … и снимите шкив

11. Проверьте совпадение меток на зубчатом шкиве коленчатого вала и на блоке цилиндров. Если метки не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.

Для установки поршня 1-го цилиндра двигателя К4М в положение ВМТ такта сжатия выполните следующее.

Вам потребуются: торцовые головки «на 15», «на 18»,ТОRХ 14, ключ«на 13», отвертка с плоским лезвием…

фиксатор коленчатого вала

и фиксатор распределительных валов.

Рис. 1 Фиксатор коленчатого вала Лада Ларгус

Рис. 2 Фиксатор распределительных валов

При отсутствии специальных фиксаторов можно изготовить их по эскизам, приведенным на рис. 1 и 2.

1. Снимите правое переднее колесо. 2. Снимите верхнюю часть правого брызговика двигателя 3. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода генератора и помпы»). 4. Снимите правую опору подвески силового агрегата (см. «Замена правой опоры подвески силового агрегата Лада Ларгус»). 5. Выверните три болта А и отверните две гайки Б крепления верхней крышки привода газораспределительного механизма.

6. Снимите верхнюю крышку ремня привода газораспределительного механизма.

7. Вращая коленчатый вал по часовой стрелке за болт крепления шкива…

8. …установите метки на шкивах распределительных валов с логотипом «Renault» так, чтобы они немного не доходили до верхней точки.

9. Выверните головкой ТОRХ Е14 пробку отверстия для установки фиксатора коленчатого вала. Пробка находится на блоке цилиндров спереди по направлению движения автомобиля, в районе 1-го цилиндра.

10. Вверните в отверстие фиксатор коленчатого вала.

11. Доверните коленчатый вал двигателя до упора.

Для того чтобы зафиксировать в ВМТ распределительные валы, выполните следующие операции.

1. Снимите глушитель шума впуска (см. «Замена фильтрующего элемента воздушного фильтра»).

2. Подденьте отверткой с плоским лезвием заглушки распределительных валов…

3. …и выпрессуйте их из задней части головки блока цилиндров. Заглушки распределительных валов при сборке заменяйте новыми.

4. При правильной установке поршня 1 -го цилиндра в положение ВМТ такта сжатия пазы на концах распределительных валов должны занимать горизонтальное положение и быть смещены вниз относительно оси распределительных валов.

5. Зафиксируйте распределительные валы в этом положении фиксатором распределительных валов. Если пазы заняли неправильное положение и установить фиксатор невозможно, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо переустановить ремень привода газораспределительного механизма.

Статья, в которой вы узнаете, где расположены метки ВМТ на машинах ВАЗ. Фото с описанием и как выровнять их расположение.

2. Модели автомобилей ВАЗ 21083, 2110 и 2111 (универсал) ВМТ имеют на зубчатом шкиве распределительного вала (бугорок) и на задней крышке ремня привода распределительного вала (усик).

4. На зубчатом шкиве коленчатого вала у всех моторах имеется бугорок, а на крышке масляного насоса — небольшой вырез. Эти метки можно увидеть, только если будет демонтирован шкив привода генератора машины.

снятом блоке

6. Также производитель на 2106 модели отметил метками на корпусе двигателя. Длинная чёрточка «А» расположилась на крышке цепи привода распределительного вала и треугольный паз «В» на кромке ручья шкива коленчатого вала.
